ICS 01.100.01

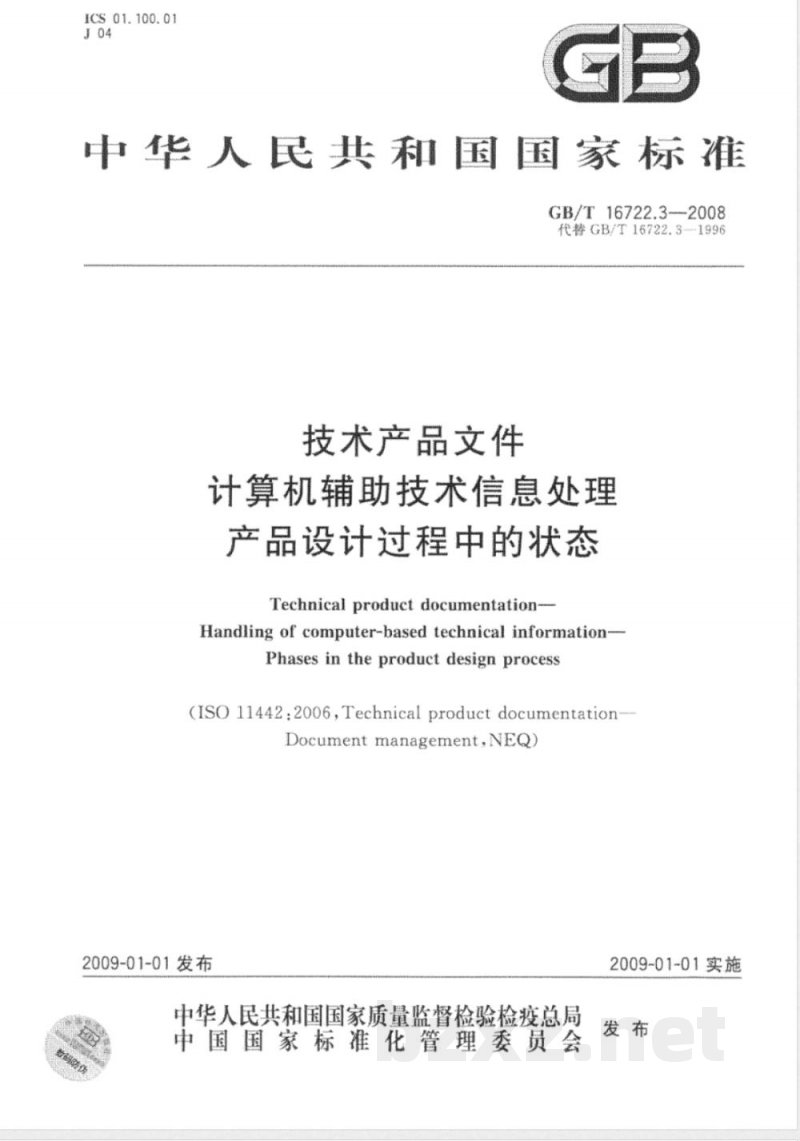

中华人民共和国国家标准
GB/T16722.3-2008
代替GB/T16722.3--1996
技术产品文件
计算机辅助技术信息处理
产品设计过程中的状态
Technicalproduct documentationHandling of computer-based technical information-Phases in the product design process(ISO 11442:2006,Technical product documentationDocument management,NEQ)
2009-01-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

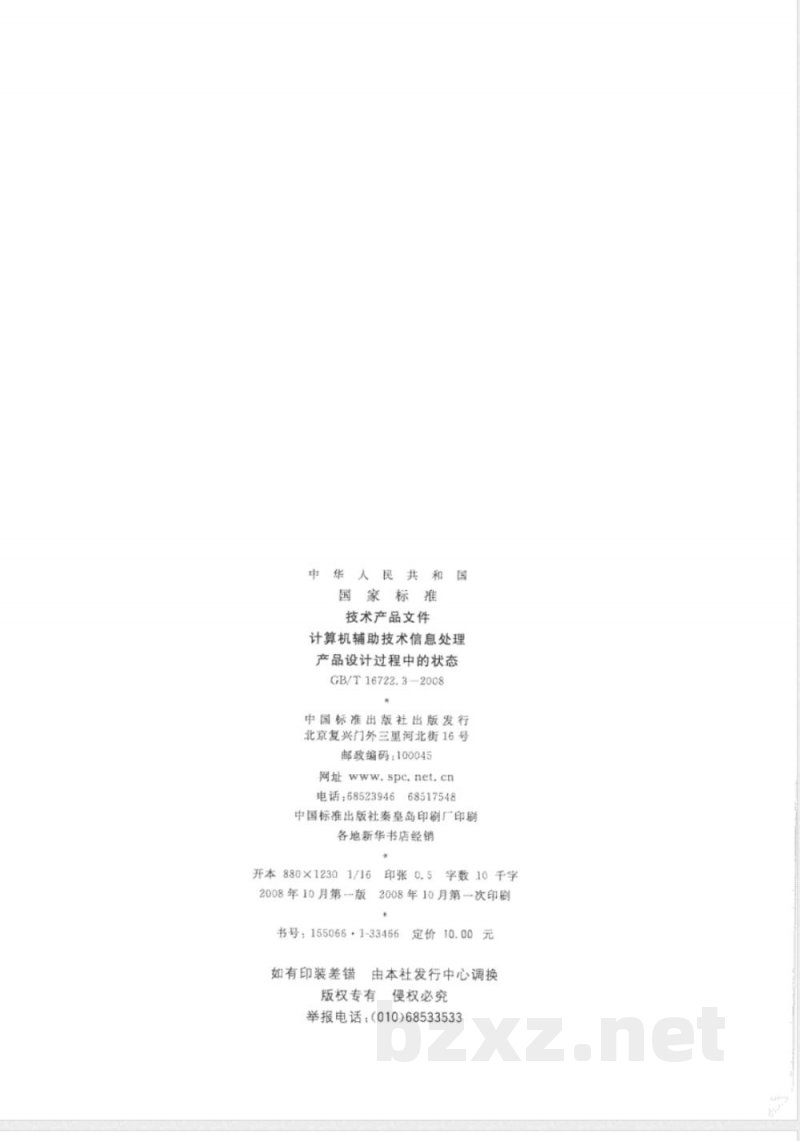

中华人民共
国家标准
技术产品文件
计算机辅助技术信息处理
产品设计过程中的状态
GB/T 16722. 3--2008
中圖标准版社出版发行
北京复兴门外三里河北衡16号
邮致编码：100045
网址www.spe.net,cn
电话：68523946
68517548
中国标准出版社案皇岛印剿厂印刷各地新华书店经销
开本880×1230
2008年10月第-一版
邱张0.5
字数10千字
2008年10月第次印剧
书号：155066：1-33456
定价10.00
如有印装差错
由本社发行中心调换
版权专有慢权必究
举报电话：（010)68533533
GB/T16722.3---2008

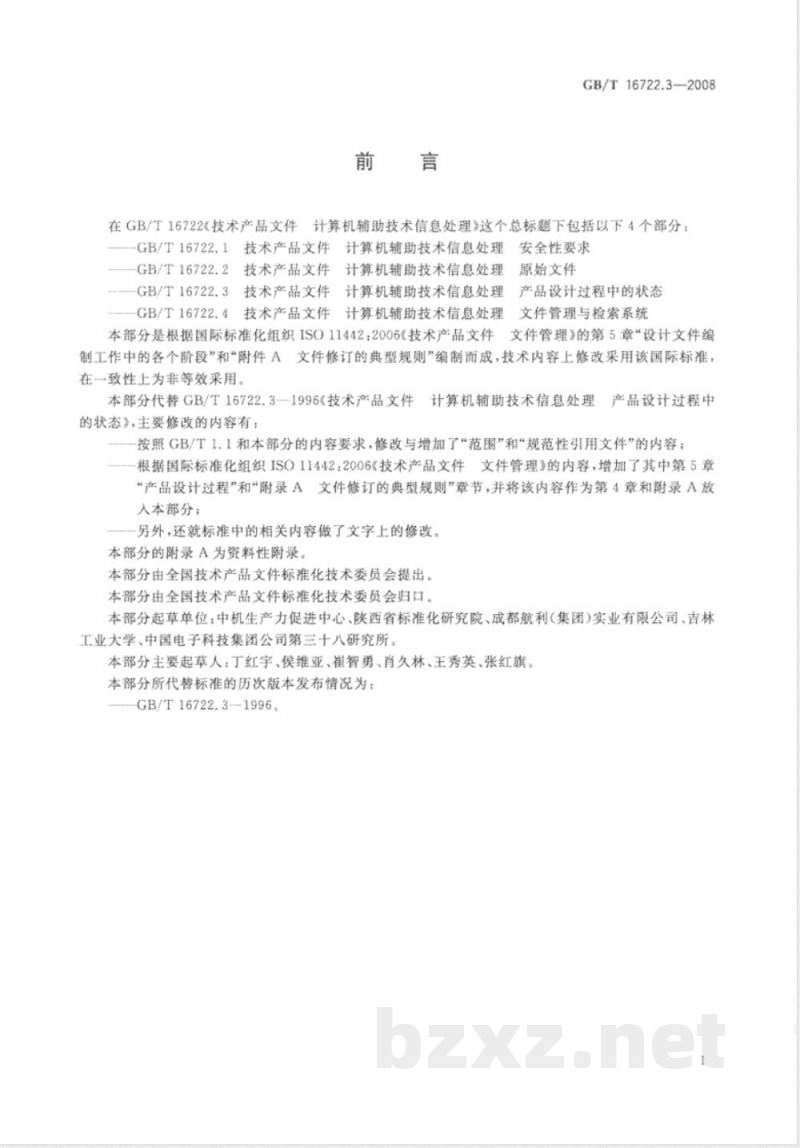

在GB/T16722技术产品文件计算机辅助技术信惠处理》这个总标题下包括以下4个部分：GB/T16722.1技术产品文件计算机辅助技术信息处理安全性要求
GB/T16722.2技术产品文件计算机辅助技术信息处理原始文件
--GB/T16722.3技术产品文件计算机辅助技术信息处理产品设计过程中的状态
-GB/T16722、4技术产品文件计算机辅助技术信息处理文件管理与检索系统
本部分是根据国际标准化组织ISO11442：2006技术产品文件文件管理》的第5章“设计文件编制工作中的各个阶段”和“附件A文件修订的典型规则”缩制而成，技术内容上修改采用该国际标准，在致性上为非等效采用。
计算机辅助技术信息处理
里产品设计过程中
本部分代替GB/T16722.3--1996技术产品文件的状态》，主要修改的内容有：按照GB/T1.1和本部分的内容要求，修改与增加了“范围”和\规范性引用文件”的内容；根据国际标准化组织IS011442：2006《技术产品文件文件管理》的内容，增加了其中第5章“产品设计过程”和“附录A文件修订的典型规则\章节，并将该内容作为第4章和渐录A放入本部分；
另外，还就标准中的相关内容做了文字上的修改。本部分的附录A为资料性附录
本部分由全国技术产品文件标准化技术委员会提出。本部分由全国技术产品文件标摊化技术委员会归口。本部分起章单位：中机生产力促进中心、陕西省标准化研究院、成都航利（集团)实业有限公司、吉林工业大学、中国电子科技集团公司第三十八研究所、本部分主要起草人：丁红宇、侯维亚、崔智勇，肖久林、王秀英、张红旗，本部分所代替标准的历次版本发布情况为：-GB/T16722.3--1996.

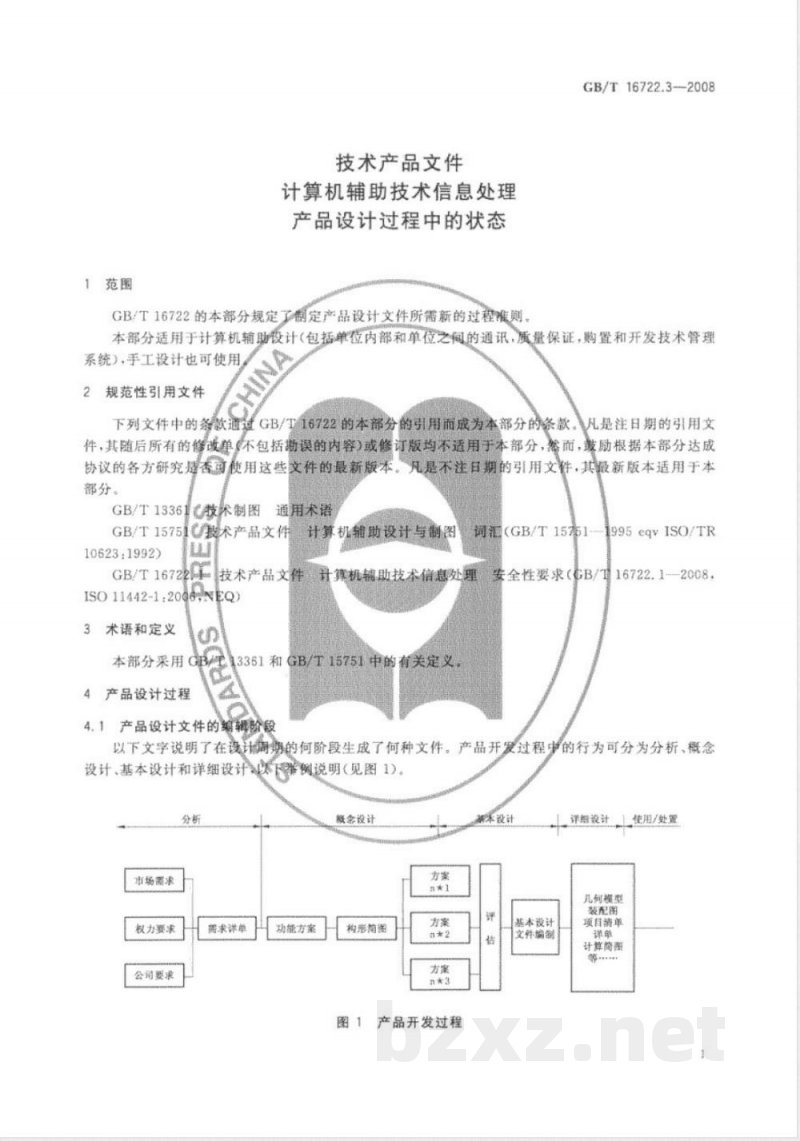

1范围
技术产品文件
计算机辅助技术信息处理
产品设计过程中的状态
GB/T16722的本部分规定了制定产品设计文件所需新的过程准则。GB/T16722.3---2008
本部分适用于计算机辅助设计（包括单位内部和单位之间的通讯，质量保证，购置和开发技术管理系统），手工设计也可使用
规范性引用文件
下列文件中的条款道过GB/T16722的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1336术制图通用术语
GB/T15751O技术产品文件计算机辅助设计与制图词汇（GB/T15761
1995eqvISO/TR
10623:1992)
GB/T16722C技术产品文件计算机辅助技术信息处理安全性要求（GB/16722.1-2008，ISO11442-1.2006,NEQ)
3术语和定义
本部分采用B
4产品设计过程
13361和GB/T15751中的有关定义4.1产品设计文件的编辑阶段
以下文字说明了在设计周期的何阶段生成了何种文件，产品开发过程中的行为可分为分析，概念设计、基本设计和详细设计以下举树说明（见图1）。分析
市场需求
权力要求
公期要求
蓄求详单
功能方案
额念设计
构形润盗
图1产品开发过程
联本设计
基本设计
文外编制
详维设计使用/处置
亢何模型
装配摄
项清单
计算简器
GB/T16722.3—2008
通常，最初的任务是编制份需求详单。该详单根据市场、权力部门和公司自身的需求编制和评。
在此基础上生成设计说明书，作为进一步设计的基础。它们可能指出可行的功能解决方案和/或构形简图、从而将作为项或多项待评估方案的基础。评估结巢构成设计的基础文件。在详细设计过程中，文件将针对预定用途最终完成，并且其形式符合更严格的文件管理规则。4.2产品设计文件的管理
在设计文件编制过程的不同阶段中，数据始终按照严格的规则保存、移动和提取。文件管理过程划分为不同阶段，图2所示为各个阶段以及它们各自的活动。非网络集或用产
创建阶授
4.3创建阶段
批准阶段
发布阶段
修订阶段bZxz.net
保存/现行阶段
归格验段
图2设计文件编制工作的阶段
联网用户
“创建阶段”是综写文件实际内容的阶段。在此阶段，文件以“编制中”状态存在，直到“检查中”状态被发起时结束。创建阶段中的文件为其创建者所有。因此，该文件被认为是初始的；例如它不能用于合同契约。
如果特殊的商业需求要求提前将本阶段的文件用于合同契约（例如定购原料或设计加工交付周期长的项目），必须明确标示其可用的专门用途范围。使用该文件必须与创建者协商：4、4批准阶段
当创建者认为文件将要完成时，将开始批准阶段。这阶段由文件在“检查中”状态进行表示。处于该状态的文件仍为其创建者所有，并且与“编制中”状态的文件有相同的使用限制。如果文件被驳回，在进行必要的修改前，它将返回给创建者且文件回到“编制中\状态处于批准阶段的文件的最终状态为“已批准”，必要时，它可显示为单独的文件状态标志。在其他情况下，文件将直接升级到发布/发行阶段。4.5发布阶段
发布是项不依赖于批准的活动。因此，可以选择与项目中其他文件发布和其他活动相协调的时2
间进行。
GB/T16722.3-2008
当份文件已经依照责任部门组织内部的程序通过检查并批准后，就可以发布了，该部门应对其联资范围下的文件内容负费。
发布后的文件是正式有效的·并可用于预定用途。它将被标示为“已发布”状态。在本地环境中，对于该状态允许使用特殊的命名习惯，但需要明确地定义该习惯。4.6保存/现行阶段
保存/现行阶段意味着发布后的文件可以保存，且经授权的用户可以对其阅读和复制。正式分发意殊着一份文件可以在某系统内开始被用户所使用。也罚利用电子邮件的附件或其他介质（穿孔卡片、纸质打印输出、带、磁盘、CD等）分发给不能在线分发的或没有集成到网络中的用产。分发可以依据文件清单进行，清单列出了属于间一项目或设备的同时发布的所有文件。修订阶段
修订意味着保存文件的-份拷贝已被检出、升级至修订阶段并被设定为“编制中”状态。对于用户原始文件仍是有效并可用的，但系统要提供“正在修订”的警告以表示预计将有修订后的版本。用户需要与负费单位协商并决定是否使用现有版本或等待修订后的版本，正在被修订的文件拷贝在批准流程启动前应具有-个薪的版本索引并带有“编制中”状态文字。当该版本被批准和发布时，该修订文件将被升级至保存/现行阶段。当份文件在将来的使用中被发布和发放时，需要对文件的变更管理的正武规则及程序进行说明。详细的修订规则见附件A。
4,8归档阶段
当文件从现行文件库转移保存至档案原本文件档案库时，就启动了归档阶段。存取时间可能相当长。这可能涉及：
现行文件的先前版本；
被替换取代的文件；
被撤销的文件，或
已作废产品的文件
GB/T16722.3-2008
附录A
（资料性附录）
文件修订的典型规则
对于产品设计文件的修改，应该根据修订类别或文件全生命周期的相应阶段来区分修订所需活动，并依据产品设计文件、文件主题、法定效力或其在产品开发过鑫中被应用的阶段，来用不同的修订规则。A.1简化的修订规则
文件修订的简化规则主用于文件的发布者在进行有可能影响到平行设计或后续设计的变更活动的场合，例如：
对设计先决条件发生变更
由于功能、空间或质量不适当而导致的新设计；一制造商要求引入设计变更以适合某特定的制造过程；为降低材料成本而对产品进行简化，修订信息可能包含对技术变更的说明以及这些变更如何影响成本估算。A.2正式的修订规则
在产品开发的局期阶段，文件经常被大范围分发，因面启动了许多活动，这些活动都需要正式的修订规则，修订可以划分为两类。）符合新旧版本闻可互换性要求的技术变更。零部件的形状、配合和功能不受影响，因此标识码保留。
使零部件的修订版本与旧版本间不再可互换的技术改动。零部件的形状、配合和功能受到影b）
响、因此标识码要变更
处于保存/现行阶段的文件被借出修订。要编制新版本的文件并拟制修订通知，遵知要清楚说明：变更的意义，
-变更的位置，
变更的原因（如果必要）：
变更的后果
\-变更对相关零部件何时生效，以及“其他与文件变更有关的必需的信患。修订后的产品文件与修订通知起转到批准阶段进行批准/检查，之后进人分发阶段，并按照文件发布清单复制并分发给使用者。叛权专有慢权必究
