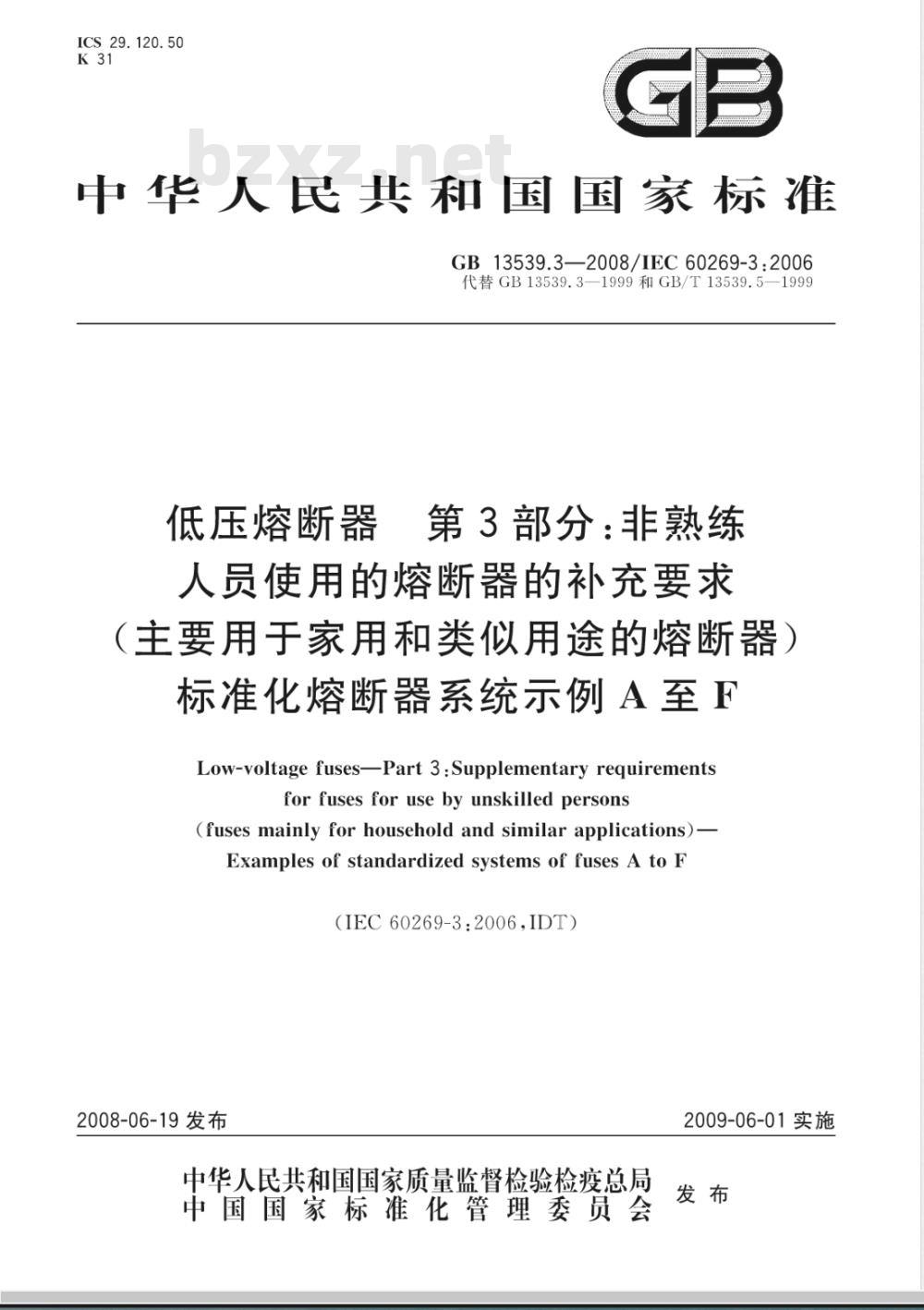

ICS 29.120.50
中华人民共和国国家标准
GB13539.3—2008/IEC60269-3:2006代替GB13539.3—1999和GB/T13539.5—1999低压熔断器
第3部分：非熟练
人员使用的熔断器的补充要求
（主要用于家用和类似用途的熔断器）标准化熔断器系统示例A至F
Low-voltage fusesPart 3:Supplementary requirementsfor fuses for use by unskilled persons(fuses mainly for household and similar applications)-Examples of standardized systems of fuses A to F（IEC60269-3:2006,IDT）
2008-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-06-01实施

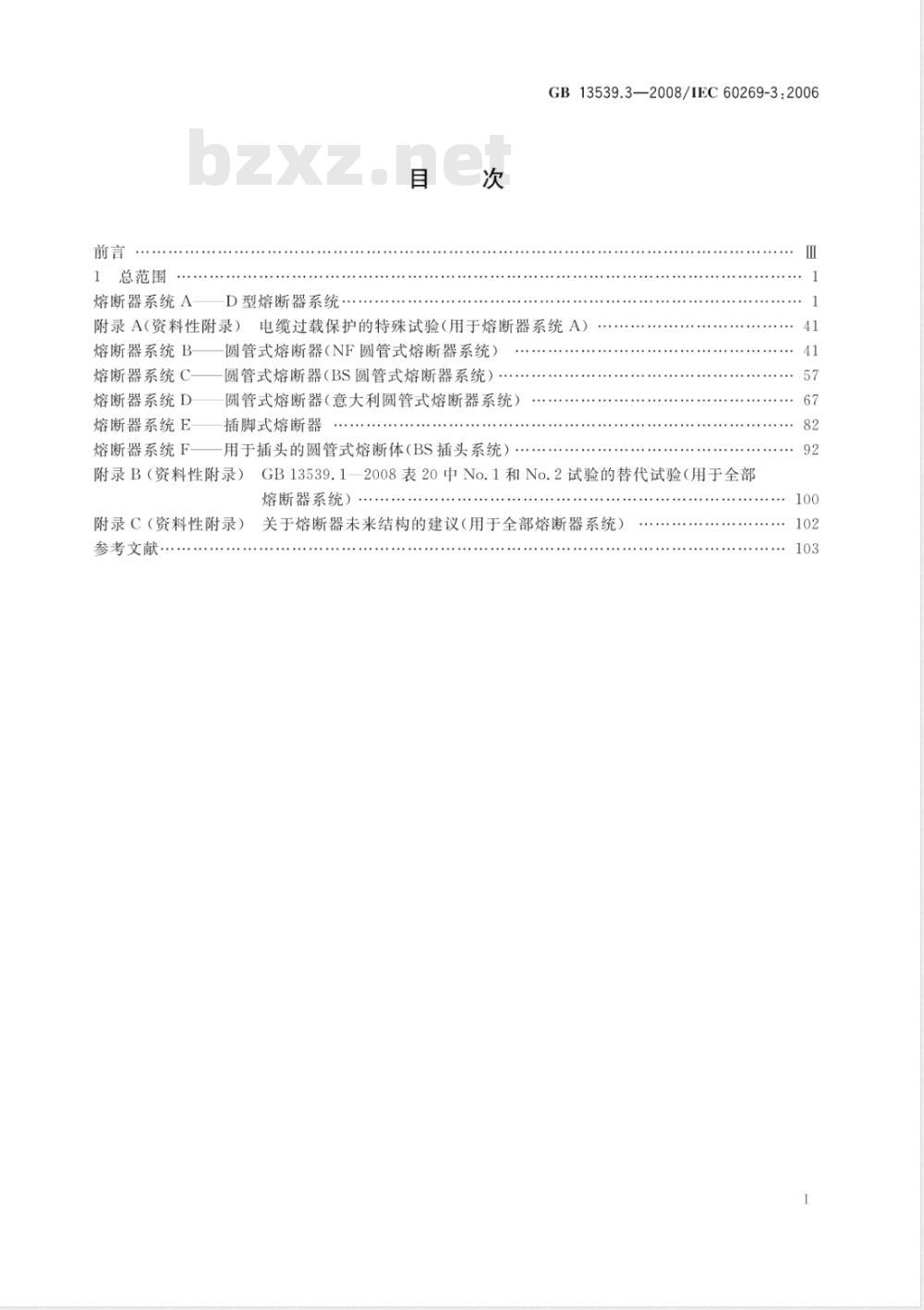

总范围
熔断器系统A
D型熔断器系统·
GB13539.3—2008/IEC60269-3:2006附录A（资料性附录）电缆过载保护的特殊试验（用于熔断器系统A）熔断器系统B
熔断器系统C-
熔断器系统D
熔断器系统E
熔断器系统F-
圆管式熔断器（NF圆管式熔断器系统）圆管式熔断器（BS圆管式熔断器系统）..圆管式熔断器（意大利圆管式熔断器系统）插脚式熔断器
用于插头的圆管式熔断体（BS插头系统）附录B（资料性附录）GB13539.1—2008表20中No.1和No.2试验的替代试验（用于全部熔断器系统）.
附录C（资料性附录）
参考文献·
关于熔断器未来结构的建议（用于全部熔断器系统）41

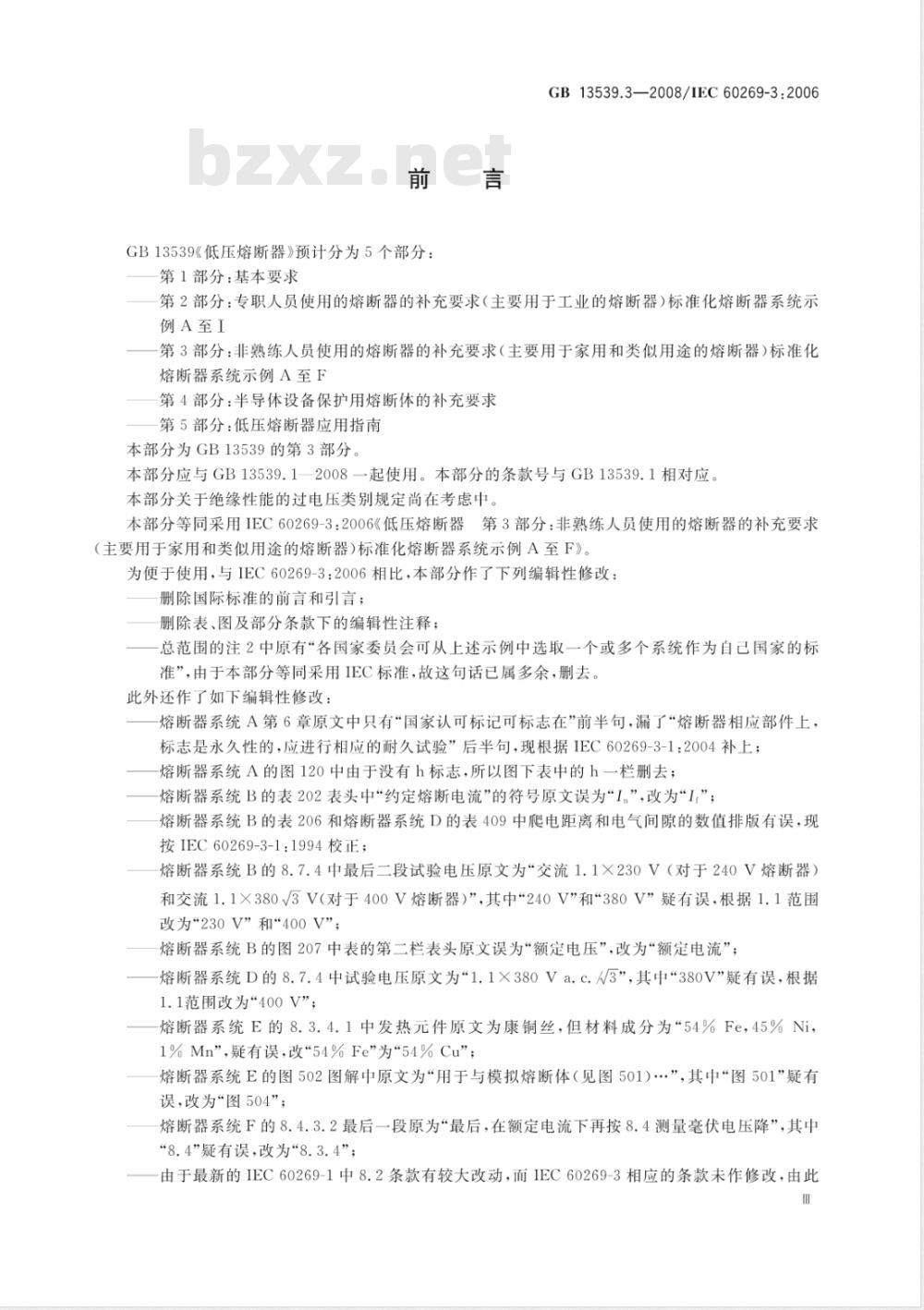

GB13539《低压熔断器》预计分为5个部分：第1部分：基本要求
GB13539.3—2008/IEC60269-3:2006第2部分：专职人员使用的熔断器的补充要求（主要用于工业的熔断器）标准化熔断器系统示例A至I
第3部分：非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）标准化熔断器系统示例A至F
第4部分：半导体设备保护用熔断体的补充要求第5部分：低压熔断器应用指南bZxz.net
本部分为GB13539的第3部分
本部分应与GB13539.1一2008一起使用。本部分的条款号与GB13539.1相对应。本部分关于绝缘性能的过电压类别规定尚在考虑中。本部分等同采用IEC60269-3：2006《低压熔断器第3部分：非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）标准化熔断器系统示例A至F》。为便于使用，与IEC60269-3：2006相比，本部分作了下列编辑性修改：删除国际标准的前言和引言；
删除表、图及部分条款下的编辑性注释：总范围的注2中原有“各国家委员会可从上述示例中选取一个或多个系统作为自已国家的标准”，由于本部分等同采用IEC标准，故这句话已属多余，删去。此外还作了如下编辑性修改：
熔断器系统A第6章原文中只有“国家认可标记可标志在”前半句，漏了“熔断器相应部件上，标志是永久性的，应进行相应的耐久试验”后半句，现根据IEC60269-3-1：2004补上；熔断器系统A的图120中由于没有h标志，所以图下表中的h一栏删去；熔断器系统B的表202表头中“约定熔断电流”的符号原文误为“I.”，改为“1.”熔断器系统B的表206和熔断器系统D的表409中爬电距离和电气间隙的数值排版有误，现按IEC60269-3-1：1994校正；
熔断器系统B的8.7.4中最后二段试验电压原文为交流1.1X230V（对于240V熔断器）和交流1.1×380/3V(对于400V熔断器）”，其中“240V”和“380V”疑有误，根据1.1范围改为“230V”和“400V”；
熔断器系统B的图207中表的第二栏表头原文误为“额定电压”，改为“额定电流”；熔断器系统D的8.7.4中试验电压原文为\1.1×380Va.c./3”，其中“380V”疑有误，根据1.1范围改为“400V”：
熔断器系统E的8.3.4.1中发热元件原文为康铜丝，但材料成分为“54%Fe，45%Ni，1%Mn”，疑有误，改“54%Fe”为“54%Cu”；熔断器系统E的图502图解中原文为用于与模拟熔断体（见图501）·.”，其中“图501”疑有误，改为“图504”；
熔断器系统F的8.4.3.2最后一段原为“最后，在额定电流下再按8.4测量毫伏电压降”，其中“8.4”疑有误，改为“8.3.4”；由于最新的IEC60269-1中8.2条款有较大改动，而IEC60269-3相应的条款未作修改，由此Ⅲ
GB13539.3—2008/IEC60269-3:2006产生了IEC60269-3和IEC60269-1条款号不对应现象。现根据IEC60269-1条款对本部分作相应校正，具体如下：
熔断器系统A的\8.2.4”和“8.2.4.1”条款号分别改为“8.2.2.3”和8.2.2.3.1”，原8.2.4.1a）
条文中\8.2.4.2”改为\8.2.2.3.2”：此外8.11.2.4.2条文中的“8.2.1、8.2.2和8.2.4.1”改为“8.2.1、8.2.2.1和8.2.2.3.1”；熔断器系统B的\8.2.4.1”条款号改为\8.2.2.3.1”，条文中“8.2.4.2”改为\8.2.2.3.2”；b
c）熔断器系统F的“8.2.5”条款号改为“8.2.4”。本部分代替GB13539.3一1999《低压熔断器第3部分：非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）》和GB/T13539.5一1999《低压熔断器第3部分：非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）标准化熔断器示例》。本部分主要由原GB13539.3大部分内容及GB/T13539.5全部内容合并而成。本部分与GB13539.3一1999和GB/T13539.5一1999相比，主要存在以下技术差异：原GB13539.3中8.11.2.5绝缘材料的相比，漏电起痕指数试验删去；熔断器系统A中增加了图115～图117爱迪生螺纹及量规”、图124惠氏螺纹W3/16”和图125“熔断器底座同轴度规C17”；熔断器系统B中额定电压由原来的240V或380V改为230V或400V；此外更改了表202的“gG”熔断体的约定时间和约定电流；熔断器系统D中额定电压由原来的380V改为400V；熔断器系统E中图503标题由原“熔断体保持架”改为“标准限位件”熔断器系统F中增加了熔管上标志的颜色，并将表605“熔断体试验一览表”中原来的“过载”名称改为“额定电流”。
本部分的附录A、附录B、附录C为资料性附录。本部分由中国电器工业协会提出本部分由全国低压电器标准化技术委员会（SAC/TC189）归口。本部分负责起草单位：上海电器科学研究所（集团)有限公司。本部分参加起草单位：浙江西熔电气有限公司、中国质量认证中心。本部分主要起草人：季慧玉、吴庆云。本部分参加起草人：李全安、郎建才。本部分所代替标准的历次版本发布情况为：GB13539.3—1999、GB/T13539.5—1999。N
1总范围
GB13539.3—2008/IEC60269-3:2006低压熔断器第3部分：非熟练
人员使用的熔断器的补充要求
（主要用于家用和类似用途的熔断器）标准化熔断器系统示例A至F
下列非熟练人员使用的熔断器系统应符合GB13539.1所有条款及相应熔断器系统规定的要求。本部分有6个系统，每个系统涉及一种非熟练人员使用的标准化熔断器的具体示例。·熔断器系统A：D型熔断器系统·熔断器系统B：圆管式熔断器（NF圆管式熔断器系统）·熔断器系统C：圆管式熔断器（BS圆管式熔断器系统）·熔断器系统D：圆管式熔断器（意大利圆管式熔断器系统）·熔断器系统E：插脚式熔断器
熔断器系统F：用于插头的圆管式熔断体（BS插头熔断器系统）·
注1：本部分列出了符合GB13539.1一2008要求的熔断器标准型式，只要符合这些要求，也可增加其他型式关于熔断器未来结构的建议见附录C。注2：下列熔断器系统是指有关其安全方面的标准化系统颜色编码不适用于每个熔断器系统。当某个熔断器系统规定颜色编码时，该颜色编码仅适用于那个熔断器系统。
1.2规范性引用文件
下列文件中的条款通过GB13539的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
电工电子产品环境试验第二部分：试验方法试验Ed：自由跌落（GB/T2423.8GB/T2423.8
1995,idtIEC60068-2-32:1990)
GB10963.1一2005电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器（IEC60898-1：2002,IDT）GB13539.1—2008低压熔断器第1部分：基本要求（IEC60269-1：2006IDT）IEC60664（所有部分）低压系统内设备的绝缘配合IEC60999：1990连接器件一电气铜导线用有螺纹式和无螺纹式夹紧装置的安全要求熔断器系统A—D型熔断器系统
1总则
除GB13539.1—2008规定外，补充下列要求。1.1范围
下列补充要求适用于额定电流不超过100A，额定电压交流和直流均不超过500V的由非熟练人员使用的家用和类似用途的“gG”熔断器。1
GB13539.3—2008/IEC60269-3:2006除GB13539.1—2008外，补充规定以下熔断器特性：·
额定电压；
熔断体的额定耗散功率和熔断器支持件的额定接受耗散功率；·时间-电流特性；
门限、I2t特性、约定时间和约定电流；额定分断能力；
熔断器标志；
设计的标准条件；
试验。
2术语和定义
GB13539.1—2008适用。
3正常工作条件
GB13539.1—2008适用。
4分类
GB13539.1—2008适用。
5熔断器特性
除GB13539.1—2008规定外，补充下列要求。5.2额定电压
熔断器的交流额定电压，D01,D02,D03>为400V;DⅡI、DⅢ、DIV为500V。熔断器的直流额定电压，D01,D02,D03为250V;DIⅡI、DⅢ、DIV为500V。5.3.1熔断体的额定电流
熔断体额定电流由图110和图111给出。5.3.2熔断器支持件额定电流
载熔件额定电流由图112~图114给出，熔断器底座额定电流由图118~图120给出。5.3.3标准限位件的额定电流
标准限位件的额定电流与该标准限位件能容纳的熔断体的最大额定电流相同5.5熔断体的额定耗散功率和熔断器支持件的额定接受耗散功率D型熔断体的最大耗散功率值见表101。表101
额定电流I.
最大耗散功率值
最大耗散功率
D01～D03
1）DO型熔断器也适用于交流415V电网。2
额定电流I.
a在某些国家，以32A和40A代替35A。时间-电流特性极限
表101（续）
D01～D03
5.6.1时间-电流特性，时间-电流带和过载曲线GB13539.3—2008/IEC60269-3：2006最大耗散功率，
DIIDIV
除由门限及约定时间和约定电流给定弧前时间极限外，时间-电流带见图101～图103。由制造厂提供的时间-电流特性在电流方向的误差不得大于士10%。根据8.7.4试验电压下测得的弧前和熔断时间应在图101～图103规定的时间-电流带（包括制造误差)内。
5.6.2约定时间和约定电流
除GB13539.1一2008规定外，约定时间和约定电流的补充规定见表102表102
“gG”熔断体的约定时间和约定电流额定电流I.
13≤≤35
约定时间/
对于“gG”熔断体，除GB13539.1一2008规定外，补充规定见表103。约定电流
额定电流为2A、4A、6A、10A、13A和35A“gG”熔断体规定弧前时间门限值表103
Imin（10s)/
5.7分断范围和分断能力
5.7.2额定分断能力
额定分断能力最小值如下：
Imax（5s)/
Imin(0.1s)/
Imax（0.1s)/
GB13539.3—2008/IEC60269-3:2006交流不低于50kA。
直流不低于8kA。
注：D型熔断器通常使用在交流短路电流大于20kA和直流场合，为此，所有熔断器必须满足本条款的要求。6标志
除GB13539.1—2008适用外，补充下列要求。符合本熔断器系统要求和试验的熔断体和熔断器支持件可标志“GB13539.3”。符合本部分的产品，由国家试验站授予国家认可。国家认可标记可标在熔断器相应部件上，标志是永久性的，应进行相应的耐久试验。
6.4标准限位件标志
容易识别的制造厂名称或商标；额定电流或色标。
注：对尺寸非常小的标准限位件，如果包装上已注明了制造厂名称，则标准限位件可省略该标志。7设计的标准条件
除GB13539.1一2008规定外，补充下列要求。7.1机械设计
允许与本部分所规定的尺寸不同，但这种尺寸不同应具有技术上的先进性和对符合本标准的要求和安全无不利的影响，特别是互换性与非互换性。此外这种尺寸不同的熔断器应符合本标准的其他所有合理要求。
7.1.2包括接线端子的联接
接线端子应能接上表104规定的相应截面积的导体如果熔断器底座接线端子与开关板、熔断器箱等内部导线联接，外部联接导线与型式试验或部分型式试验成套设备的电源接线端子分别联接，表104中规定的最大截面积可以减小，DI为6mm2,DⅢ为16mm2.DV为35mm2
表104硬铜导体（单股或多股线）或软铜导体的截面积熔断器底座
注：本表是临时的，等待17B和/或23F分技术委员会的结果7.1.3熔断器触头
熔断器触头应镀镍或用防护性能至少与其相近的其他材料作保护。额定电流大于或等于50A的熔断体触头应有不小于3um的镀银层保护。7.1.4标准限位件的结构
截面积/
触头件（如有）应呈整件，并由含铜量至少为50%的铜合金制成。触头表面应平展无毛刺。DⅡ和DⅢ尺码的标准限位件的金属部件在指定范围内的两侧应具有光滑的接触表面。并且，这两个接触表面都应凸出相邻陶瓷材料之外。4
GB13539.3—2008/IEC60269-3:2006对于DⅡ，DⅢ，DIV熔断器，起限位作用的环形零件应用陶瓷材料制成。限位环表面的颜色应与图111中规定的熔断器指示器的颜色一致。注：标准限位件保证非互换性，因此它设计成仅由特殊工具才能插入或更换。对非熟练人员来说是无法更换或插人。
由目测检查是否符合本条款要求对于DⅡ和DⅢ尺码的熔断器底座的两种型式，有两种标准限位件：旋入式标准限位件（图122）；
—插人式标准限位件（图123）。见图121～图124。
7.1.6载熔件的结构
不管载熔件是否装在熔断器底座上，载熔件应能将熔断体保持在应有的位置中。对于装有带指示装置的熔断体的载熔件，应有适当的观察指示装置的孔。观察孔必须用可靠固定的透明窗加以封闭或用其他方法防止材料从指示器中喷出。螺旋盖应用含铜量至少为50%的铜合金或含铜量至少为62%的轧制铜板制成。绝缘部件应由陶瓷或其他具有足够耐热性材料制成。用于电压试验装置的孔可任选
见图112～图116。
7.1.7熔断体的结构
熔断体中保证非互换性的部件应不能拆除或者更换对有指示装置的熔断器，当熔断体装入熔断器支持件或载熔件时，该指示仍应可见熔断体的壳体应由陶瓷制成。触头件由纯铜或含铜量至少为62%的铜合金制成。熔断指示器的颜色根据图111规定。
见图110和图111。
7.1.8非互换性
熔断器应设计成熔断体不会因疏忽而被其他额定电流大于预定值的熔断体所取代对于额定电流小于10A的熔断体，不要求有非互换性。7.1.9熔断器底座的结构
熔断器底座应设计成固定可靠，不可能无意中被移动附有标准限位件的熔断器底座应有适当的措施使标准限位件保持在应有的位置上，并且只有借助适当的工具才能拆装。
用于防接近带电部件的熔断器底座的罩壳安装时应能经受住紧固时产生的机械应力，并应固定牢靠，使得只有借助工具或有意识的动作才能拆下。接线端子应能适合于接人适当截面的导体载流部件应由含铜量至少为50%的铜合金或含铜量至少为62%的轧制铜材制成。对导轨安装的熔断器底座，当插入或取出熔断体时，该底座不会脱离导轨（在螺旋式熔断器情况下，施加到载熔件上的力矩是表115规定值的2/3），熔断器底座可以沿导轨长度方向来回移动。对表面安装的熔断器底座，当它装在平面上时不应摇动。对于DⅡ和DⅢ尺码的熔断器底座，对应于不同的标准限位件结构，有两种不同的熔断器底座：旋入式标准限位件的熔断器底座（图119）；插人式标准限位件的熔断器底座（图120）。见图115、图117图120和图124。7.2绝缘性能
最小爬电距离，电气间隙以及通过绝缘材料或密封填料的最小距离应符合表105的规定。5
