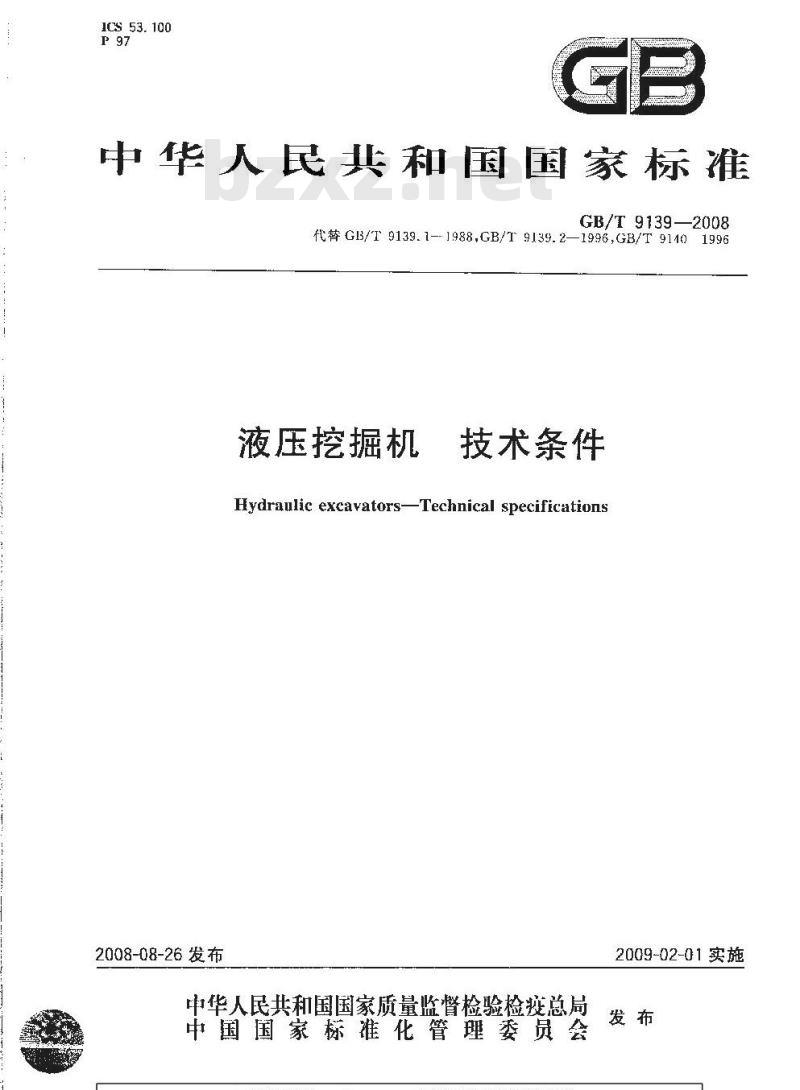

【国家标准(GB)】 液压挖掘机 技术条件

1Cs 53. 100
中华人民共和国国家标准
GB/T9139—2008
代替G13/T 9139.1-1988,GB/T 9139.2—1996,GB/T 91101996液压挖掘机
技术条件
Hydraulic excavators-Technical specifications2008-08-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施
GB/T9139—2008

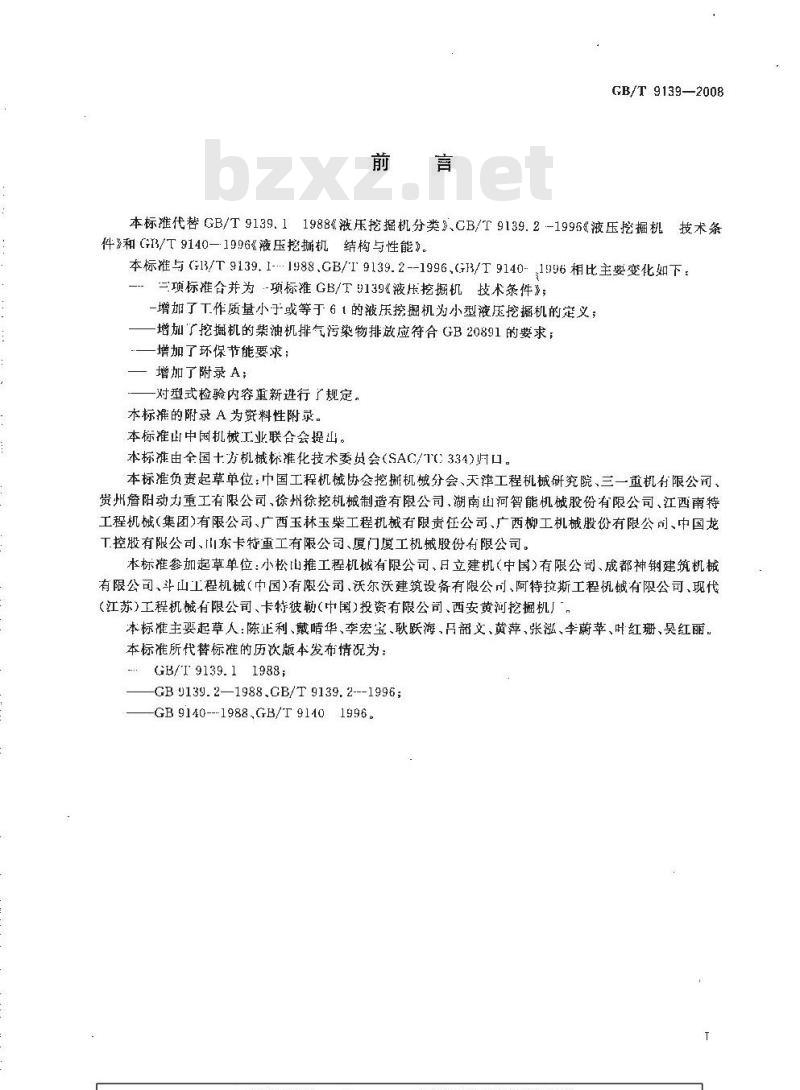

本标准代替GB/T9139.11988《液压挖掘机分类》.CB/T9139.2-1995《液压挖掘机技术条件》和GB/T9140—1996《液压挖撕机结构与性能》。本标准与G13/T9139.1-1988.GB/T9139.2--1996、G3/T9140-1996相比主要变化如下：三项标准合并为-项标准GB/T9139《液压挖摄机技术条件》；-增加了工作质量小于或等于61的液乐挖摇机为小型液压挖掘机的定义；增加了挖操机的柴油机排气污染物排应符合GB20891的要求；增加了环保节能要求；
增加了附录A；
对型式检验内容重新进行了规定。水标准的附录A为资料性附录。
本标推中国机械工业联合会提山。本标准由全国十方机械标准化技术委员会（SAC/1)334)归口。本标准负责起草单位：中国工程机械协会挖掘机械分会、天津工程机械研究院、三一重机有限公司、贵州詹阳动力重工有限公司，徐州徐挖机械制造有限公司、湖南山河智能机械股份有限公司、江西南特工程机械（集团）有限公司、广西玉林玉柴工程机械有限责任公司、广西柳工机械股份有限公司、中国龙T控股有限公司、旧东卡特重工有限公司、厦门厦工机械股份有限公司。本标推参加起草单位：小松山推工程机械有限公司、日立建机（中国）有限公司、成都神钢建筑机械有限公司、斗山工程机械（中国）有限公司、沃尔沃建筑设备有限公司、阿特拉斯工程机械有限公司、现代(江苏)工程机械有限公司、卡特被勒(中国)投资有限公司、西安黄河挖掘机厂。本标雄主要起草人：陈正利、戴晴华、李宏宝、耿跃海、吕韶文、黄萍、张泓、李蔚苹、吐红珊、吴红丽。本标准所代替标准的历次版本发布情况为：GB/T 9139.11988;
-GBU139.2—1988.CB/T9139.2---1996;-GB 9140---1988,GB/T 911019961范围

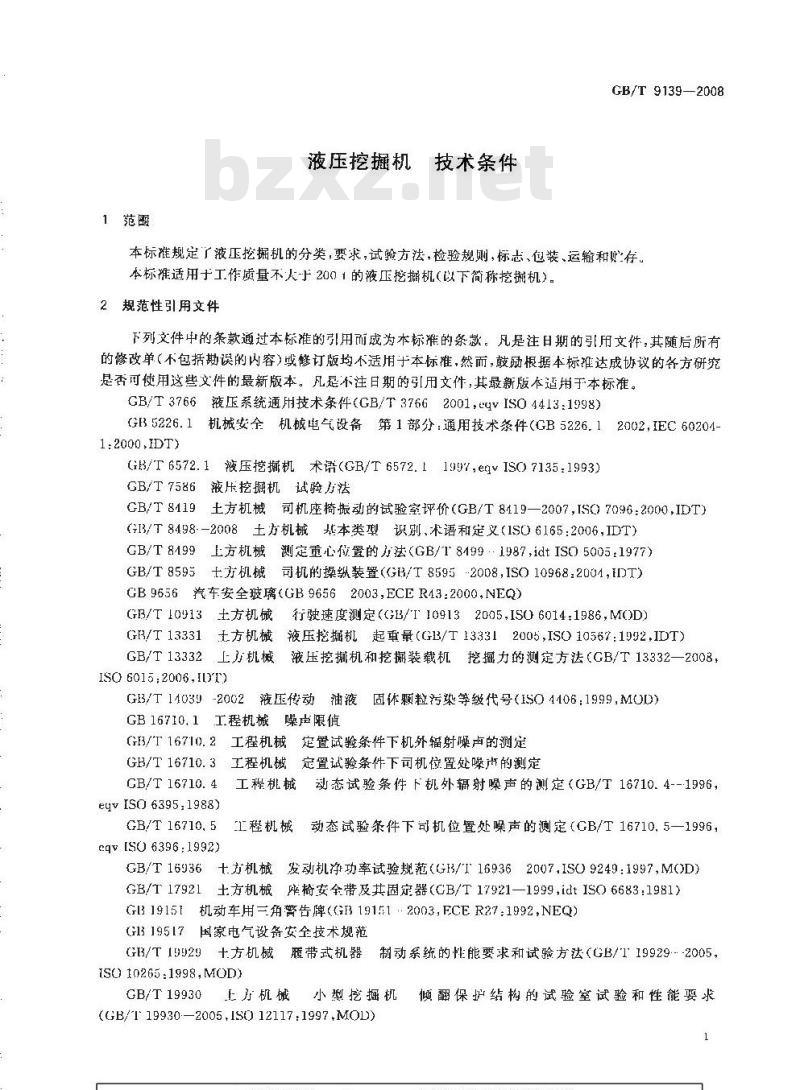

液压挖掘机技术条件
GB/T 9139—2008
本标难规定了液压挖掘机的分类，要求，试验方法，检验规则，标志、包装、运输和贮存。本标准适用于工作质量不大于2001的液压挖挪机（以下简称挖捌机）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件，其最新版本适用于本标准。GB/T3766液压系统通用技术条件（GB/T37662001，eqvISO4413:1998）GB5226.1机械安全机械电气设备：第1部分：通用技术条件（GB5226.12002，IEC60204-1:2000,IDT)
GB/T6572.1液压挖机术语（GB/T6572.11997eqvISO7135.1993）GB/T7586液压挖机试验方法
CB/T8119土方机械司机座椅振动的试验室评价（GB/T8419—2007,ISO)7096：2000,IDT）（1/T8498--2008土方机械基本类型识划、术语和定义（1SO6165：2006，IDT）GB/T8199上方机械测定重心位置的方法（GB/T84991987，idtISO50051977）GB/T8595方机械司机的操纵装置（GB/T8595-2008，ISO10968：2004，DT）CB9656汽车安全玻璃（GB96562003,ECER43:2000.NEQ）GB/T10913±方机械行驶速度测定（GB/I109132005,IS06014.1986,M0D）GB/T13331土方机械液压挖掘机起重量（GB/T133312005,ISO10567:1992,IDT）GB/T 13332
上方机械液压挖挪机和挖掘装载机挖掘力的测定方法（GB/T13332一2008ISO6015:2006.IIT)
GB/T14039-2002液压传动油液固体颗粒污染等级代号（1SO4406：1999，MOD）GB16710.1工程机械噪声限值
GI/T16710.2工程机械定置试验条件下机外辐射噪卢的测定GB/T16710.3工程机械定置试验条件下司机位置处噪声的测定GB/T 16710. 4
eqvIS06395.1988)
工程桃械动态试验条件下机外辐射噪声的测定（GB/T16710.4---1996，5工程机械动态试验条件下司机位置处噪声的测定（CB/T16710.5一1996，GB/T 16710, 5
eqy[so6396:1992]
GB/T16936+方机械发动机净功率试验规范(G3/T169362007.ISO9249：1997,M0D）GB/T17921土方机械座椅安全带及共固定器（CB/T17921—1999，idtISO)6683：1981）GIB1915机动车用=角警告牌(GB191:1：2003,FCER27:1992,NEQ）(G1319517国家电气设备安全技术规范GB/T19929十方机械履带式机器制动系统的性能要求和试验方法（GB/T19929-2005IS0 10265:1998, MOD)
GB/T19930上方机械小型挖掘机
倾翻保护结构的试验室试验和性能要求(GB/T 19930.-2005,ISO 12117:1997,MOD)CB/T9139—2008

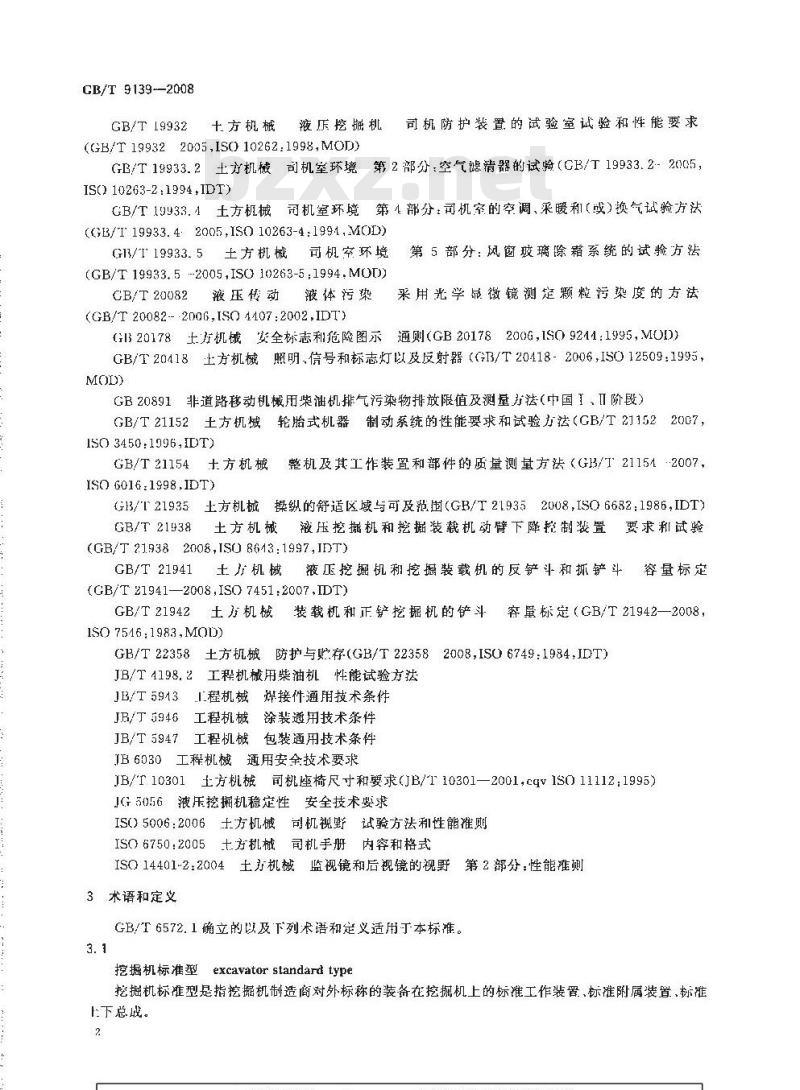

GB/T 19932
十方机械
液压挖掘桃
司机防护装置的试验室试验和性能要求(GB/T 199322005,ISO 10262.1998,MOD)或司机室环境第2部分，空气清器的试验（CB/T19933.2-2005，GB/T19933.2土方机械
IS( 10263-2:1994,IDT)
第4部分：司机的空调、采暖和（或）换气试验方法司机室环境
GB/T19933.4土方机械
(GB/I 19933.42005,ISO 10263-4:1991,MOD)GI/T19933.5土方机械
第5部分：风窗玻璃除霜系统的试验方司视室环境
(GB/T19933.5-2005,ISO10263-5:1994.MOD)CB/T20082液压传动液体污染采用光学微镜测定颗粒污染度的方法(GB/T 20082---200G,ISO 4407:2002,IDT)GB20178土方机械安全标志和危险图示通则（GB20178200G，1SO9241:1995，MOD）GB/T20418上方机械照明、信号和标志灯以及反射器（GB/T20418-2006，ISO12509：1995，MOD)
GB20891非道路移动机械用柴油机排气污染物排放限值及测量为法（中国1、T阶段）GB/T21152土方机械轮胎式机器制动系统的性能要求和试验方法（GB/T211522007，ISO 3450:1996,IDT)
GB/T21154士方机械整机及其工作装置和部件的质量测量方法（GB3/T21154：2007,IS0 6016:1998,IDT)
G13/T21935土方机械操纵的舒适区域与可及范围（GB/T21.9352008,ISO6682：1986，IDT)GB/T 21538
土方机械液压挖据机和挖撇装载机动臂下降控制装置要求和试验(GB/T 215382008,ISO 863:1997,JDT)GB/T 21941
土方机械液压挖掘机和挖橱裝载机的反铲斗和抓铲斗容量标定(GB/T 21941—2008,ISO 7451:2007,IDT)GB/T21942
土方机械装载机和正铲挖掘机的铲斗容量标定（GB/T21942一2008，1SO 7546:1983,MOD)
GB/T22358土方机械防护与贮存(GB/T223582008,ISO6749:1984,IDT)工程机械用柴油机性能试验方法JB/T 4198. 2
JB/T 5913
工程机械焊接件通用技术条件
工程机械涂装避用技术条件
JB/T 5946
JB/T 5947
工程机械包装通用技术条件
JB6030工程机械通用安全技术要求JB/T10301土方机械司机座椅尺寸和要求（JB/T10301—2001,cqV1S011112：1995）JG5056液压挖掘机稳定性安全技术要求IS0)5006：2006士方机械司机视野试验方法和性能准则ISO6750:2005土方机械司机手册内容和格式ISO14401-2：2004土方机械监视镜和后视镜的视野第2部分：性能雅侧3术语和定义
GB/T6572.1确立的以及下列术语和定义适用于本标准。3.1
excavator standard type
挖掘机标准型
挖掘机标准型是指挖掘机制造商对外标称的装备在挖挪机上的标准工作装置、标准附属装置、标痕上下总成。

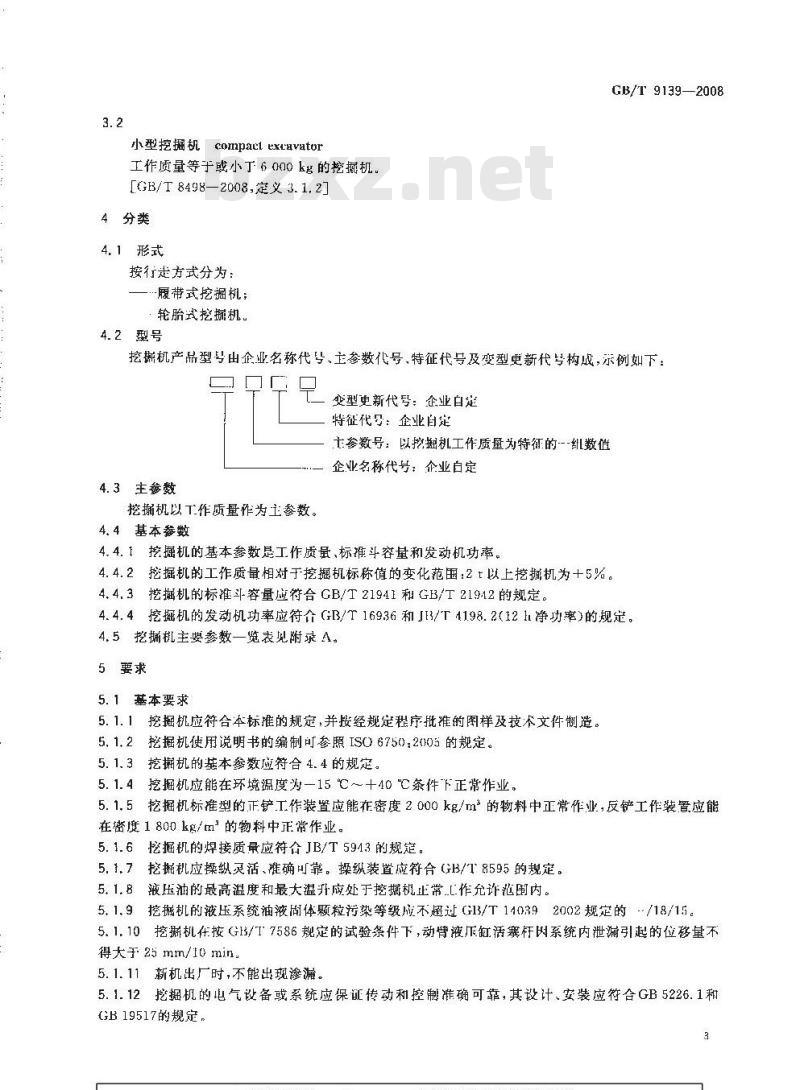

小型挖掘机compacl excavator
工作质量等于或小于6000kg的挖掘机。[GB/T8498—2008,定义3.1.2］
4分类
4.1形式
按行走方式分为：
…履带式挖掘机；
轮胎式挖掘机
4.2型号
GB/T 9139—2008
挖机产品型号由企业名称代号，主参数代号，特征代号及变型更新代号构成，示例如下：AD
4.3主参数
挖掘机以工作质量作为主参数。4. 4基本参数
变型更新代：企业白定
特征代号：企业白自定
七参数号：以挖掘机工作质量为特征的一-组数俏企业名称代号：企业白定
4.4.1挖掘机的基本参数是工作质量、标准斗容量和发动机功率。4.4.2挖掘机的工作质量相对于挖掘机标称值的变化范围：2t以上挖掘机为+5%。4.4.3挖掘机的标准斗容量应符合GB/T21941和GB/T21942的规定。4.4.4挖掘机的发动机功率应符介(GB/T16936和JB3/T4198.2（12H净功率）的规定。4.5挖插机主要参数一览表见附录A。5要求
5. 1 基本要求
5.1.1挖掘机应符合本标准的规定，并按经规定程序批准的图样及技文件制造。5.1.2挖掘机使用说明书的编制可参照ISO6750：2005的规定。5.1.3挖掘机的基本参数应符合4.4的规定。5.1.4挖掘机应能在环境温度为一15℃～十40℃C条件下正常作业。5.1.5挖掘机标准型的正铲.工作装置应能在密度2000kg/m的物料中正常作业，反铲工作装置应能在密度1 800 kg/m的物料中正常作业。挖掘机的焊接质最应符合JB/T5943的规定。5.1.6
挖据机应操纵灵活、难确可靠。操纵装置应符合GB/T 8595的规定。5. 1.7
液压油的最高温度和最大温升应处于挖掘机止常L作允诈范围内。5. 1. 8
5.1.9挖掘机的液压系统油液固体颗粒污染等级成不超过（G13/T110392002规定的/18/15。5.1.10挖撕机在按G13/T7586规定的试验条件下，动臂液缸活寒杆因系统内泄漏引起的位移不得大于:25 mm/10 min
5. 1. 11 新机出厂时,不能出现渗漏。5.1.12挖掘机的电气设备或系统应保证传动和控制准确可靠，其设计、安装应符合GB5226.1和GB19517的规定。
GB/T9139-2008
5.1.13轮胎式挖掘机的爬玻能力不小于35%，履带式挖掘机的昶坡能力不小于50%。5.1.14履带式挖掘机直线行驶的跑偏量不得大于测量距离的7么。5. 1. 15
轮胎式挖掘机的制动距离成符合GB/T21152的规定，整机的稳定性应符合JG5056的规定，5. 1. 16
回转机构应保证回转、启动和制动平稳5. 1. 17
5.1.18液压油箱的设计应符合GB/T3766的规定：其油标位置应易被观察并紧密连接。5.1.19工作质量6t以上的挖掘机燃油箱容量应保证整机连续工作10h以上。5.1.20
有特殊要求的挖掘机，可按用广和制造商的技术协议制造和检测。5.2舒适性及外观要求
5.2.1司机室应具有良好的视野和舒适的操作条件，使司机能够完成各项操作，操纵装置舒适区域与可及范围应符合GB/T21935的规定。5.2.2机室内各操纵构件布置应合埋，操作方便。仪表盘面、操作台间或操作部位的光照度应不低F50lx
5.2.3如配备全密封司机室，司机案环境应符合GB/T19933.2、GB/T19933.4和GB/T19933.5的规定，
5.2.4同机座椅的尺小和要求应符合JB/T10301的规定。5.2.5司机座椅振动要求应符合GB/T8419的规定。5.2.6挖掘机的涂漆质量应符合JB/T5946的规定。5.3环保节能要求
5.3.1挖掘机的噪声限值应符合GB16710.1的规定。如配备全密封司机室其司机位置处的噪声限值不应大于85 dH（A)。
5.3.2挖掘机选用柴油机的排气污染物应符合GB20891的规定：5.3.3挖掘机若装有空调,空调的制玲剂应符合国家空调环保的规定。5.3.4人于或等于201的挖掘机应设置节约能耗的作业方式。5.4安全要求
5.4.1电气设备的安全要求应符合GB35226.1和GH19517中的有关规定。5.4.2司机室的门、窗玻璃材料应符合GB9656的规定。5.4.3工作质量超过6t的挖掘机应装监控装置，5.4.4轮胎式挖掘机应装备符合 GB 19151规定的三角警告牌，三角警告牌在车上应要善放置。5.4.5装有起吊装置进行起吊作业的挖掘机，其起重能力应满足GB/T13331的规定。5.4.6挖掘机反铲进行起重作业时，应来用符合GB/T21938要求的动臂下降控制装置。5.4.7为了防止机器由于液压系统失效而尖稳，支腿液压回路应安装带液压锁的支液压缸。5.4.8液压管路及燃料管路应固定牢靠，避免因振动和冲击而发生损坏和漏油现象；活动的管路应装有防止磨损的防护装置。
5.4.9挖掘机应设让并能安装司机防护装置，用户提出需求时制造商可以提供此防护装置，司机防护装置应符合（GB/T19932的规定，小型挖拥机的司机防护装置还应符合G13/1＇19930的规。5.4.10安装翻车保护结构时，司机室内司机座椅成安装安全带，安全带应符合G13/T17921的规定。5.4.11设置在挖捆机的和编制在使用说明书（操作保养手册）中的安全标志和危险图示应符合GB20178的规定。
5.4.12可机的视野能见度应符合ISO5006：2006的规定。为补充直接视野的不足，挖掘机可配备相应的辅助设备。例如，届挑镜、监视镜等，后视镜和监视镜应符合ISO14401-2：2004的规定。5.4.13司机空前窗应配置刮水器和清洗器；后窗有要求时，也应配置刮水器和清洗器。5.4.14电气控制系统应有确保安全的过载保护装置，5.4.15其他安企技术要求应符合JB6C30的规定。4
6试验方法
试验方法按CB/T7586的规定
7检验规则
7. 1检验分类
GB/T 9139--2008
挖掘机的检验分为出厂检验和型式检验，检验项目按其重要性可分为关键项目、重要项目和一股项日，见表1。
检验项目
整机外形尺寸
外观尺
寸及质
量（置
试验）
作业尺
寸参数
（定置试
司机室
接地比压
重心位置
整机及其工作装和部件的质量
徐外观顶量
焊接外观质量
装配的正确性和完整性
铲斗容量
作业尺寸
挖撇力
司机室环境
操纵装置舒适区域与可及范围
司机鹰椅
摄纵装置操力
肥坡能力
轮胎式挖掘机制动距离
履带式挖橱机坡道停车制动
轮胎式挖癌机行走速度
展带式挖机行走速度
：机外辐射噪声限值
司机位置处的噪而限值
项目分级
试验方法
GB/T 7586
GB/T 21154
JB/T5946
B/T5943
接产品图样
GB/T 21911 和
GB/T 21942
GB/T 7586
G3/T13332
(H/T 19933.2.
GB/T 19933. 4.
GB/T 19933.5
G3/T 21935
JB/T 10301
GB/T 8419
GB/T 7586
GB/T8499
GB/T 7586
GB/T7586
GB211s2
GB/T 19929
G3/T 10913
GH/T 10913
GB/T 16710. 2.
GB/T 16710.4
GB/T 16710. 3.
G/T16710.5
出厂检验
厂家提供试验报告
型式检验
GB/T 9139—2008
检验项育
动臂油缸活塞杆因系统泄漏的位移量
液压油温升
液压系统
液压系统压力
液压系统油液阅体颗粒污架等级密性(5.1.11)
司机保护装置
司机视盱
照明、信号装置
电气设备或系统
起事望
稳定性
安全标志、危险图示
空运转试验
轮胎式挖插机的制动性能
工业性试验
芷：A关键项口,R-
出厂检验
直要项口，
表1(续）
项目分级
一般项日。
试验方法
GR/T 7585www.bzxz.net
GB/T7586
GB/T 7586
GB/T20382
出厂检验
」家提供试验报告
ISO 5006:2006
GT3/T 20418
GB 5226,1,
GJ19517
GB/T13331
JG5056
GB20178
GB/T 7586
GB/T 19929.
GB/T 21152
GB/T 7586
每台挖掘机应经制造商的质量检验部门检验合格后方可出厂7. 1.2型式检验
型式检验项目包括性能检验和工业性试验型式检验
新产品或老产品转厂生产或长期停产后恢复生产的产品，应进行型式检验。若上述产品已经进行了型式检验并通过鉴定的机型，其变型产品可不再重复进行型式检验，同-机型配置不同作业机具的也可视为变型产品。型式检验应按标准进行，不得简化、缩减内容或另列条款。7.2抽样
型式检验的样机为新产品试制的样机或在受检当月（季)的投人批量中随机抽取台，新产品鉴定型式检验的样机应在不少丁两台中抽取一台。7.3判定规则
7.3.1出厂检验项目的指标应100%达到要求方为合格。7.3.2型式检验项目中,关键项目应100%达到要求方为合格。标志、包装、运输和览存
8.1标志
8.1.1产品标牌应固定在挖掘机机身的明显位置。8.1.2产品标牌的内容应包括下列项月：6
制造商名称和地址；
b）产品名称和型号：
c）产品基本参数和外形尺寸；
d）出{期；
c）出厂编号。
8.1.3在挖掘机的明显位置，应设置操纵指示标志、安全标志和润滑示意图。8.2包装
8.2.1挖掘机及其附件的包装应符合J13/T5947或合间的约定。8.2.2挖掘机分解包装运输按包装图样进行包装。8.3运翰
8.3.1挖掘机的运输应符合铁路、公路和河运等交通运输部门的规定。8.3.2挖掘机运输时，间转机构应处于锁紧状态。8.4贮存
挖掘机防护与购存应符合GB/T22358的规定8.5随机文件
挖掘机出厂时，应向用户提供下列文件：a）产品合格证明书；
b）使用说明阝；
c）箱单；
d）随机工具、易损件、附件、备件的月录。CB/T 9139—2008
CB/T9139-2008
基本参数
液正系统参数
作业范围参数
整机性能参数
标准斗容草
工作质量
附录A
【资料性附录】
挖掘机主要参数一览表
表 A.1挖掘机主要参数表
性能参数
额定功率/额定转速
设定压力（工作装置）
加力压力（工作装置）
设定压力（回转）
设定压力(行走）
最大挖掘半径
最大挖掘深度
最大垂直挖掘深度
最大挖捌高度
最人卸载高度
最大挖掘力(斗杆/铲斗)
回转速度
行走速度
鹿坡能力
最大牵引力
接地比压
司机位置处噪产
kW/(r/nin)
r/ruin
(°)(%)
外形尺寸
运输时全长
运输时全宽
运输时金高
司机室高度
履带全长
履带轨距
展带板宽度
表A.1（续）
性能参数
前部最小回转半径
后端回转半径
GB/T9139--2008
G8/T 9139-2008
中华人民共和国
国家标雅
液压挖掘机技术条件
GR/T 9139—2008
中国标准出版社出版发行
北京复兴门外二里河北街16号
邮政编码：100045
网址 www, spc. net. cn
电话：6852394668517548
中国标推出版社案皇岛印刷印刷各地新华书店经销
并本 880×1230 1/16
印张1
字数19千字
2009年1月第-版2
2009年1月第一次印刷
书号：1550661-35059定价16.00元如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：(010)68533533
80006161/80
