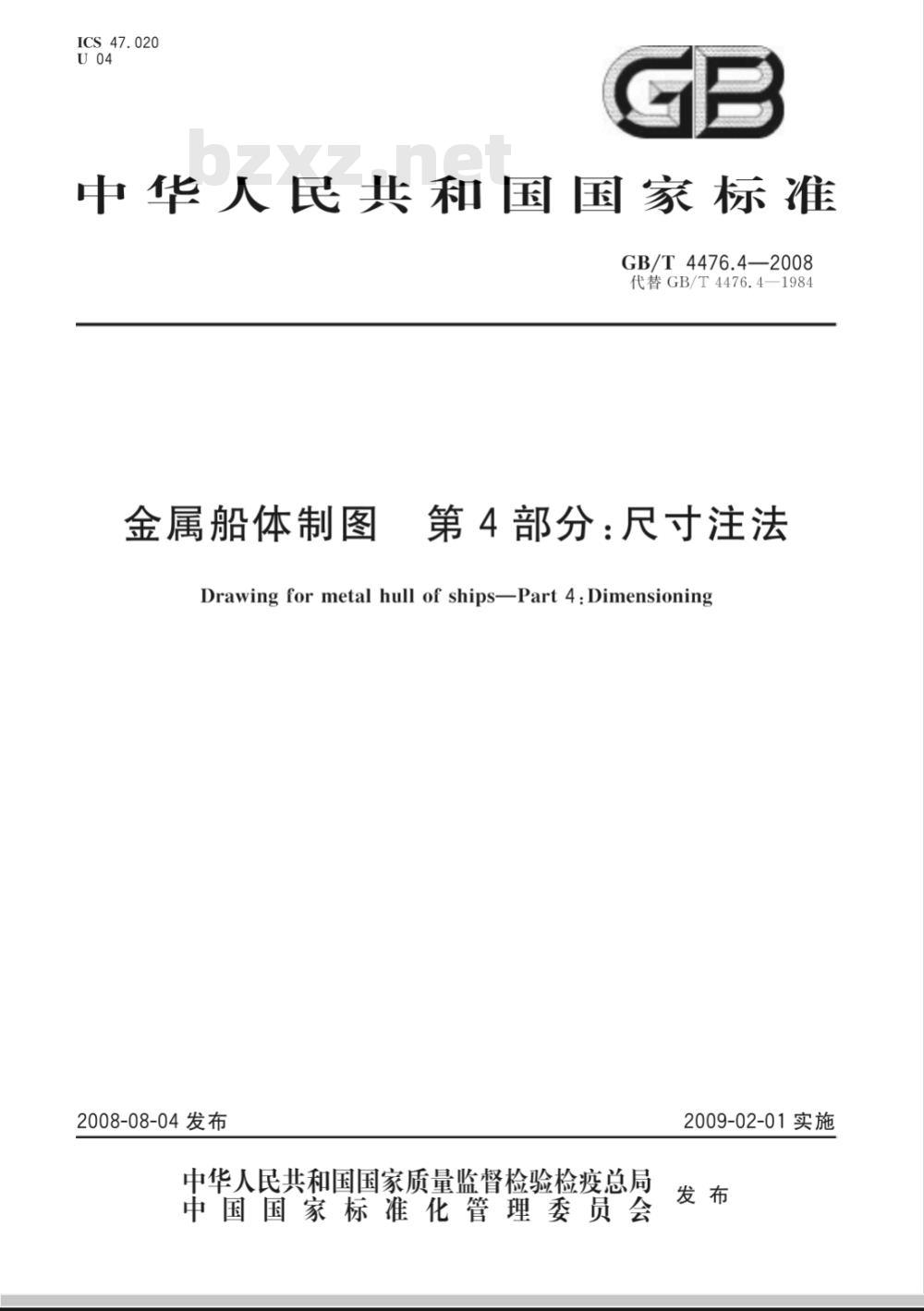

【国家标准(GB)】 金属船体制图 第4部分：尺寸注法

ICS47.020
中华人民共和国国家标准
GB/T4476.4—2008
代替GB/T4476.4—1984
金属船体制图
第4部分：尺寸注法
Drawing for metal hull of ships-Part 4 : Dimensioning2008-08-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

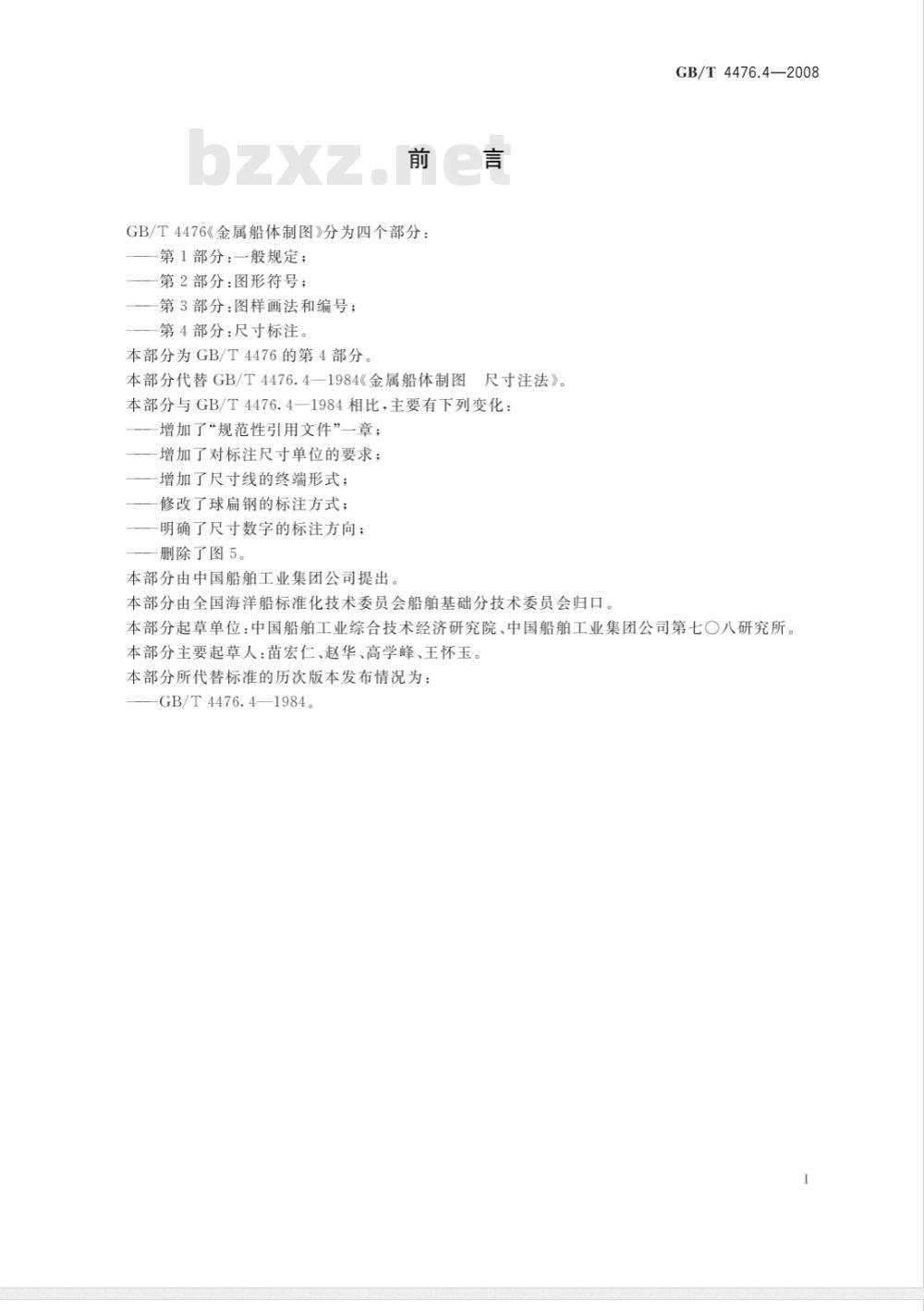

GB/T4476《金属船体制图》分为四个部分：第1部分：一般规定；
第2部分：图形符号；
第3部分：图样画法和编号；
第4部分：尺寸标注。
本部分为GB/T4476的第4部分
本部分代替GB/T4476.4—1984《金属船体制图尺寸注法》。
本部分与GB/T4476.4一1984相比，主要有下列变化：增加了“规范性引用文件”一章；增加了对标注尺寸单位的要求；增加了尺寸线的终端形式；
修改了球扁钢的标注方式；
明确了尺寸数字的标注方向；
删除了图5。
本部分由中国船舶工业集团公司提出本部分由全国海洋船标准化技术委员会船舶基础分技术委员会归口。GB/T4476.4—2008
本部分起草单位：中国船舶工业综合技术经济研究院、中国船舶工业集团公司第七○八研究所。本部分主要起草人：苗宏仁、赵华、高学峰、王怀玉。本部分所代替标准的历次版本发布情况为：GB/T4476.4—1984。

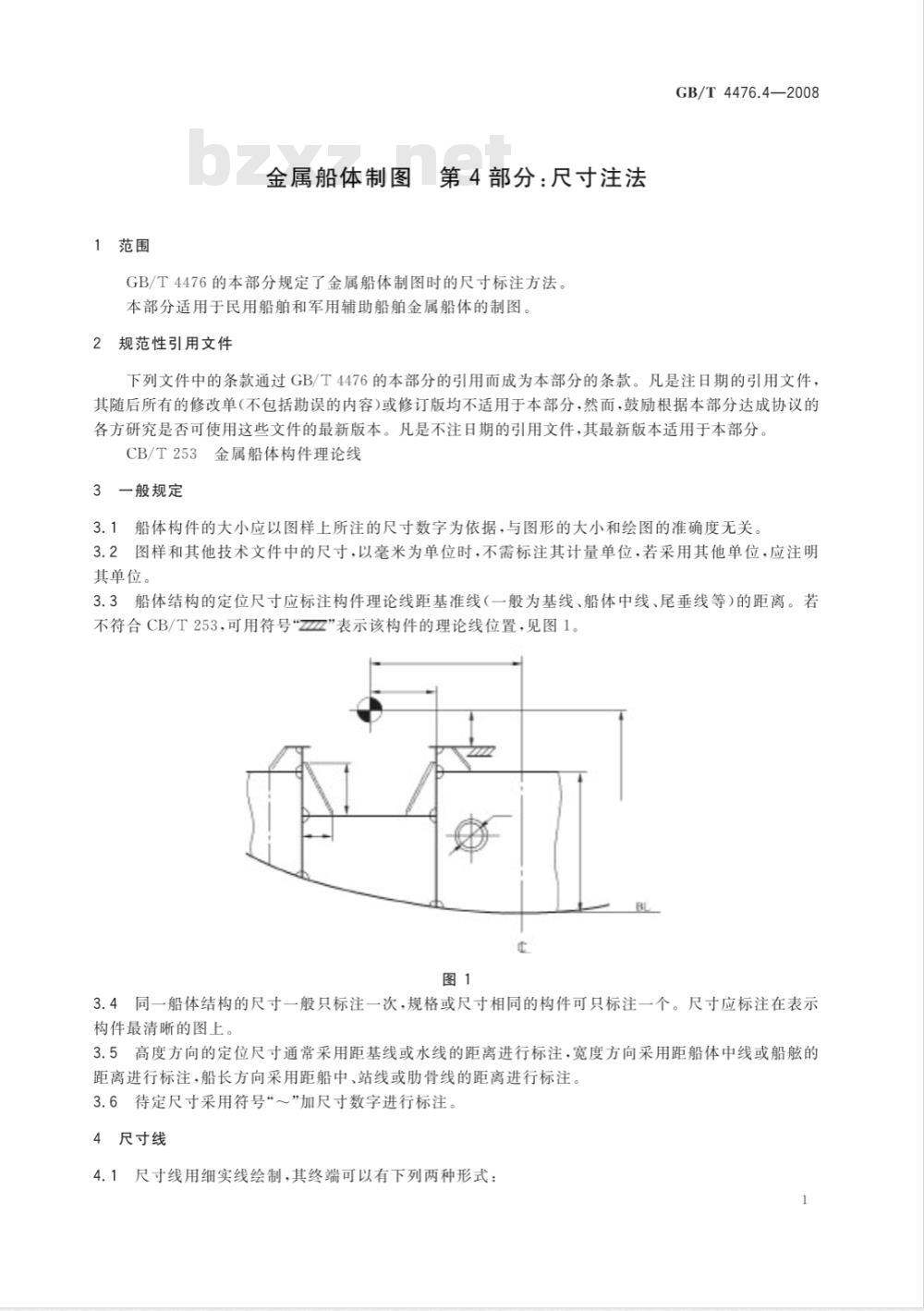

1范围
1第4部分：尺寸注法
金属船体制图
GB/T4476的本部分规定了金属船体制图时的尺寸标注方法。本部分适用于民用船舶和军用辅助船舶金属船体的制图2规范性引用文件
GB/T4476.4—2008
下列文件中的条款通过GB/T4476的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分CB/T253金属船体构件理论线
3一般规定
3.1船体构件的大小应以图样上所注的尺寸数字为依据，与图形的大小和绘图的准确度无关，3.2图样和其他技术文件中的尺寸，以毫米为单位时，不需标注其计量单位，若采用其他单位，应注明其单位。
3.3船体结构的定位尺寸应标注构件理论线距基准线（一般为基线、船体中线、尾垂线等）的距离。若不符合CB/T253，可用符号“”表示该构件的理论线位置，见图1。心
3.4同一船体结构的尺寸一般只标注一次，规格或尺寸相同的构件可只标注一个。尺寸应标注在表示构件最清晰的图上。
3.5高度方向的定位尺寸通常采用距基线或水线的距离进行标注，宽度方向采用距船体中线或船的距离进行标注，船长方向采用距船中、站线或肋骨线的距离进行标注。3.6待定尺寸采用符号“～”加尺寸数字进行标注。4尺寸线

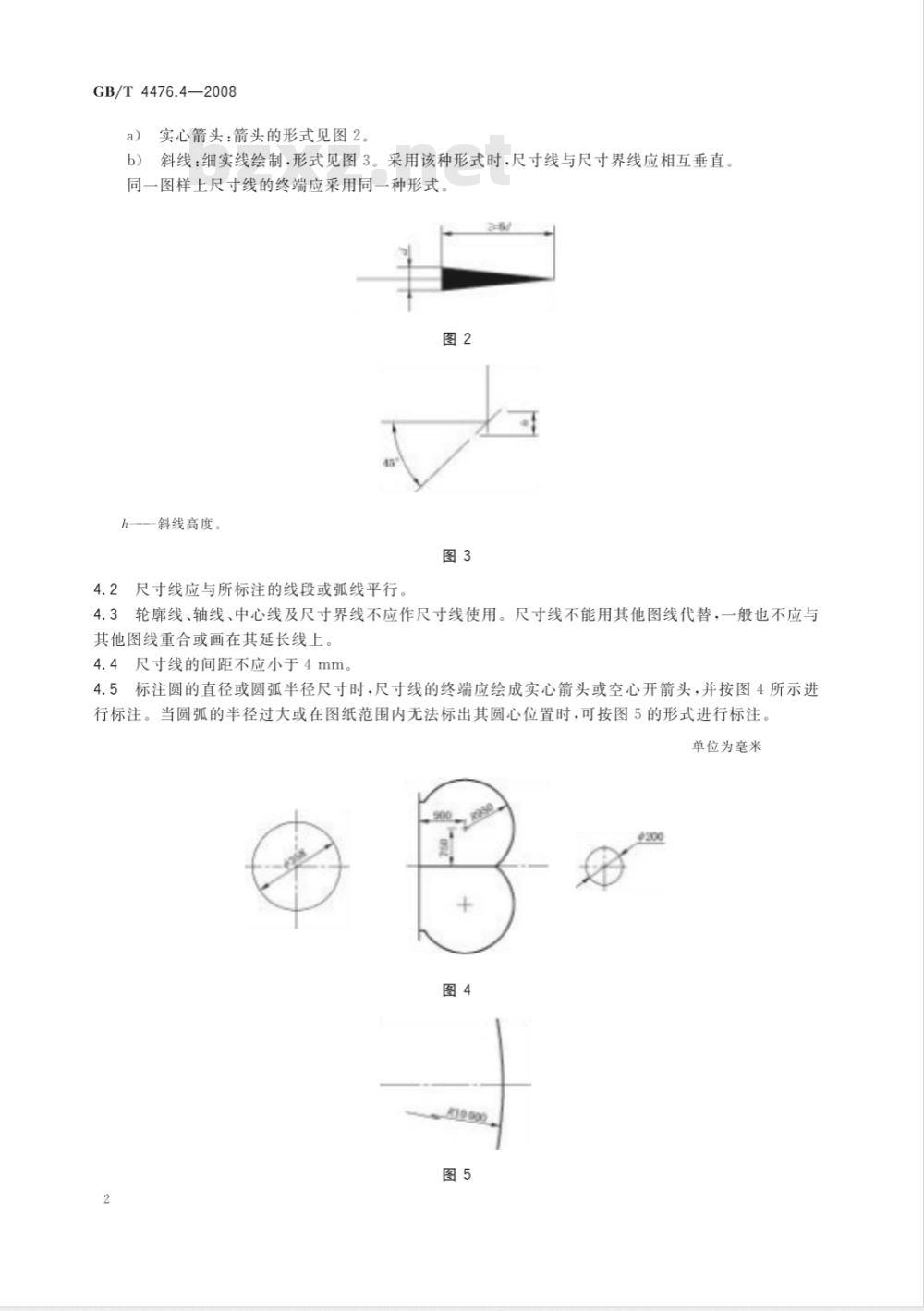

4.1尺寸线用细实线绘制，其终端可以有下列两种形式：GB/T4476.4—2008
实心箭头：箭头的形式见图2。
斜线：细实线绘制，形式见图3。采用该种形式时，尺寸线与尺寸界线应相互垂直。b）
同一图样上尺寸线的终端应采用同一种形式。图2
斜线高度。
尺寸线应与所标注的线段或弧线平行。4.2
4.3轮廓线、轴线、中心线及尺寸界线不应作尺寸线使用。尺寸线不能用其他图线代替，一般也不应与其他图线重合或画在其延长线上。4.4尺寸线的间距不应小于4mm。4.5标注圆的直径或圆弧半径尺寸时，尺寸线的终端应绘成实心箭头或空心开箭头，并按图4所示进行标注。当圆弧的半径过大或在图纸范围内无法标出其圆心位置时，可按图5的形式进行标注。单位为毫米

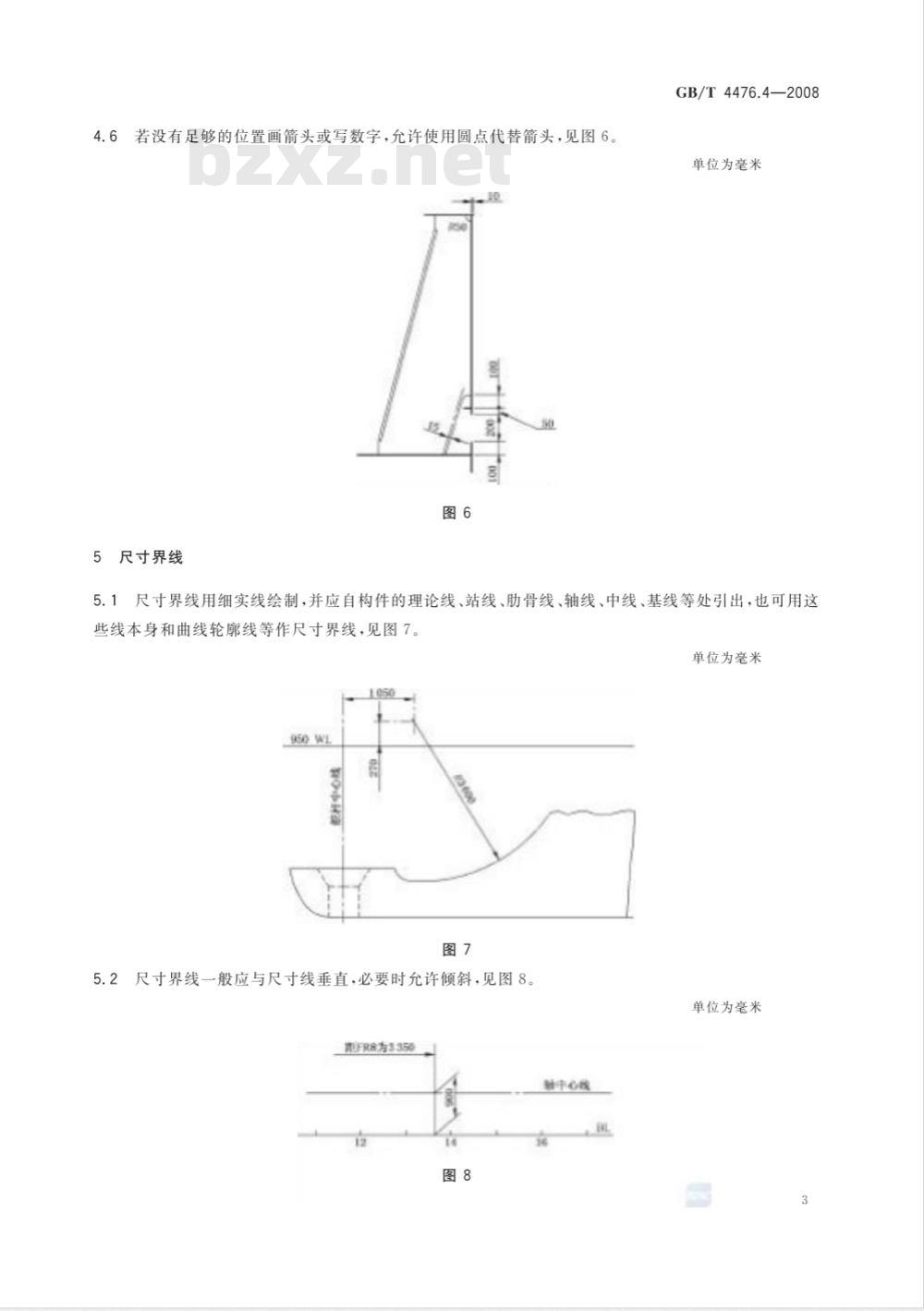

若没有足够的位置画箭头或写数字，允许使用圆点代替箭头，见图6。4.6
5尺寸界线
GB/T 4476.4—2008
单位为毫米
尺寸界线用细实线绘制，并应自构件的理论线、站线、肋骨线、轴线、中线、基线等处引出，也可用这5.1
些线本身和曲线轮廓线等作尺寸界线，见图7。单位为毫米
尺寸界线一般应与尺寸线垂直，必要时允许倾斜，见图8。5.2
单位为毫米
FR8为3350
驻中心线
GB/T4476.4—2008
：尺寸线较长时，基准线的尺寸界线可省略，但应用文字标明，见图9。5.3
009618
距FR15舱量2 500
单位为毫米
5.4在光滑过渡处标注尺寸时，应用细实线将理论线（轮廓线）延伸，从它们的交点处引出尺寸界线，见图10。
6尺寸数字
6.1尺寸数字一般填写在尺寸线的上方或中断处，但应尽量采用同一种方式。当位置不够时也可引出标注。
6.2尺寸数字不应被任何图线穿过，否则应将该图线断开。6.3尺寸数字的方向一般与尺寸线相垂直，对于非水平方向的尺寸，其尺寸数字也可水平的注写在尺寸线的中断处。角度的数字一般写成水平方向，标注在其尺寸线的中断处，但必要时也可采用其他标注方式。
6.4构件等距离分布时，可采用图11的标注方法。单位为毫米
标注曲线轮廓的尺寸时，可用型值表的方法，见表1、图12。6.5
单位为毫米
烟窗和甲板室前端壁倾斜度的标注，应采用直角坐标法，不宜用角度标注。GB/T4476.4—2008
单位为毫米
6.7图样中，矩形开口尺寸的标注形式为“短边X长边”，若开口四角为圆弧形，则用“R”表示圆弧的半径。窗的开口高度为开口中心到围壁下甲板上缘的垂直距离，用“h”表示门的开口下缘距甲板上缘的最小距离。同一图形中，对于相同尺寸的开口、孔、槽等成组要素，可只标注一个。见图13。单位为毫米
人孔、减轻孔等的开孔尺寸的标注方法见图14。在标注人孔时，应有文字说明其是“人孔”。6.8
单位为毫米
450X600
GB/T4476.4—2008
流水孔、通焊孔、透气孔等的开孔尺寸的标注方法见图15。10X10
板、型材、肘板等的尺寸标注
板的尺寸标注见表2
折边板材
型材的尺寸标注见表3。
方形钢管
半圆钢
球扁钢
尺寸含义
厚度×宽度
厚度×宽度×长度
厚度×高度
折边宽度
尺寸含义
宽度×厚度
外径×厚度
宽度×厚度
直径×厚度
高度×球宽度×壁厚
单位为毫米
单位为毫米
标注方法示例
12×1500
12×1500×6000
L6x250
单位为毫米
标注方法示例
100×8
或FB100×8
Dioexs
100×5
D50x25
206或HP20b
200 ×44×10
或HP200×44X10
不等边不等厚角钢
对称球扁钢
T型钢
工字钢
组合型材的尺寸标注见表4。
组合球扁钢
组合角钢
表3（续）
尺寸含义
边宽X边宽X边厚
长边宽X短边宽X边厚
长边宽×短边宽X长边
厚/短边厚
高度X球宽度×壁厚
厚度×宽度（面板）
厚度X总高度（腹板）
高度×宽度×厚度
高度×宽度×厚度
尺寸含义www.bzxz.net
厚度×高度（腹板）
圆钢直径
长边厚X长边宽
短边厚×短边宽圆钢直径
长边厚×长边宽（跟长）
短边厚短边宽
GB/T4476.4—2008
单位为毫米
标注方法示例
L160×160×12
160×100×14
L300X90×11.5/16
Y300X136X14
［200x3x
I270×122x8.5
单位为毫米
标注方法示例
20×300
16×200460
L630015)
8×120
GB/T4476.4—2008
组合角钢
组合T型钢
组合工型钢
组合箱形梁
肘板的尺寸标注见表5。
T型肘板
表4（续）
尺寸含义
长边厚×长边宽
短边厚X短边宽（跟长）
长边厚×长边宽
短边厚X短边宽
厚度X高度（腹板）
厚度X宽度（面板）
（厚度×高度)（腹板）
2（厚度X宽度）（面板）
2（厚度×高度）（腹板）
厚度×宽度（面板）
尺寸含义
厚度×边长X边长
厚度X宽度（面板）
厚度（腹板）
厚度X宽度（面板）
标注方法示例
单位为毫米
8X120(16)
L6×300
8×120
2(10×130)
I2(12×600
16×400
单位为毫米
标注方法示例
110×800×800
112×120
折边肘板
防倾肘板
表5（续）
尺寸含义
厚度×边长×边长
折边宽度
折边宽度
厚度×边长×边长
GB/T4476.4—2008
单位为毫米
标注方法示例
B×250×250
6X300×300
8.X300×300
