【国家标准(GB)】几何定向及运动方向

本网站发布时间： 2024-08-09 06:46:01

GB/T14777-1993
现行
　点击下载此标准

基本信息

标准号：
GB/T 14777-1993
标准名称：
几何定向及运动方向
标准类别：
国家标准(GB)
英文名称：
Geometrical orientation and directions of movements
标准状态：
现行
发布日期：
1993-01-02
实施日期：
1994-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
483.29 KB

标准分类号

标准ICS号：
环保、保健与安全>>13.180人类工效学
中标分类号：
综合>>基础标准>>A25人类工效学

关联标准

采标情况：
≈ISO 1503-77

出版信息

出版社：
中国标准出版社
页数：
平装16开，页数：17，字数：30千字
标准价格：
13.0 元

其他信息

首发日期：
1993-12-24
复审日期：
2004-10-14
起草单位：
中国标准化与信息分类编码所
归口单位：
全国人类工效学标准化技术委员会
发布部门：
国家技术监督局
主管部门：
国家标准化管理委员会
相关标签：
几何定向运动方向

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了工业产品固有方向性及运动方向的表示方法和操纵器与控制对象之间的方向一致性的原则。本标准适用于一切与方向性、运动方向和控制方向有关的产品设计制造和使用。 GB/T 14777-1993 几何定向及运动方向 GB/T14777-1993
本标准规定了工业产品固有方向性及运动方向的表示方法和操纵器与控制对象之间的方向一致性的原则。本标准适用于一切与方向性、运动方向和控制方向有关的产品设计制造和使用。

标准内容

部分标准内容：

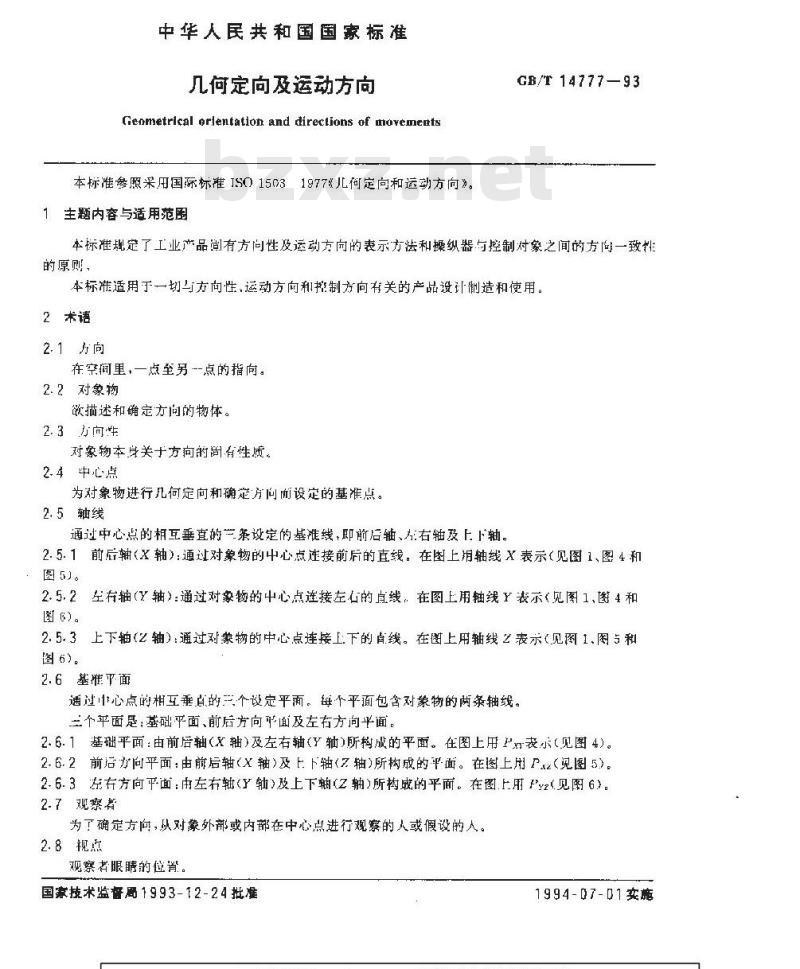

中华人民共和国国家标准
几何定向及运动方向
Geometrical orlentation and direclions of movemeuts本标准参照采用国际标准JS015031977儿何定向和运动方向》1主题内容与适用范围
GB/T14777—93
本标准越定了工业产品制有方问性及运动方向的表示方法和操纵器与控制对象之间的方向一致性的原则，
本标准适用于一切与方向性、运动方向和控制方向有关的产品设计制造和使用。2术语
2.1方向
在空间里，一点至另--点的指向。2.2对象物
欲描述和确定方问的物体
2.3小向性免费标准bzxz.net
对象物本身关于方向的固有性质。2.4中心点
为对象物进行几何定向和确定方问而设定的基准点。2.5轴线
通过中心点的相互垂直的三条设定的基准线，即前后轴、为右轴及上下轴。2.5.1前后轴（X轴）：通过对象物的中心点连接前后的直线。在图上捐轴线X表示（见图1、图4和图 5]。
2.5.2左有抽（Y轴）：通过对象物的中心点连接左右的点线，在图上用轴线Y表示（见图1、图4和图6)。
2.5.3上下抽（2轴）：通过对蒙物的中心点连接上下的自线。在图上用轴线之表示（见图1.图与和图6)。
2.6基推平面
通过中心点的相互垂点的三个设定平面。每个平面包含对象物的两条轴线。三个苹面是;基础平面、前后方向面及左右方向平面。2.6. 1基础平面：由前后轴(X轴)及左右轴(Y轴)所构成的平面。在图上用表示(见图 4)。2.6.2前后方向平面:由前后轴(X轴)及上下轴(7 轴)所构成的平面。在图上用Pz（现图5)。2.6.3充存方向乎面：左右轴为了确定方向，从对象外部或内部在中心点进行观察的人或假设的人。2.8视点
观察者眼睛的位背。

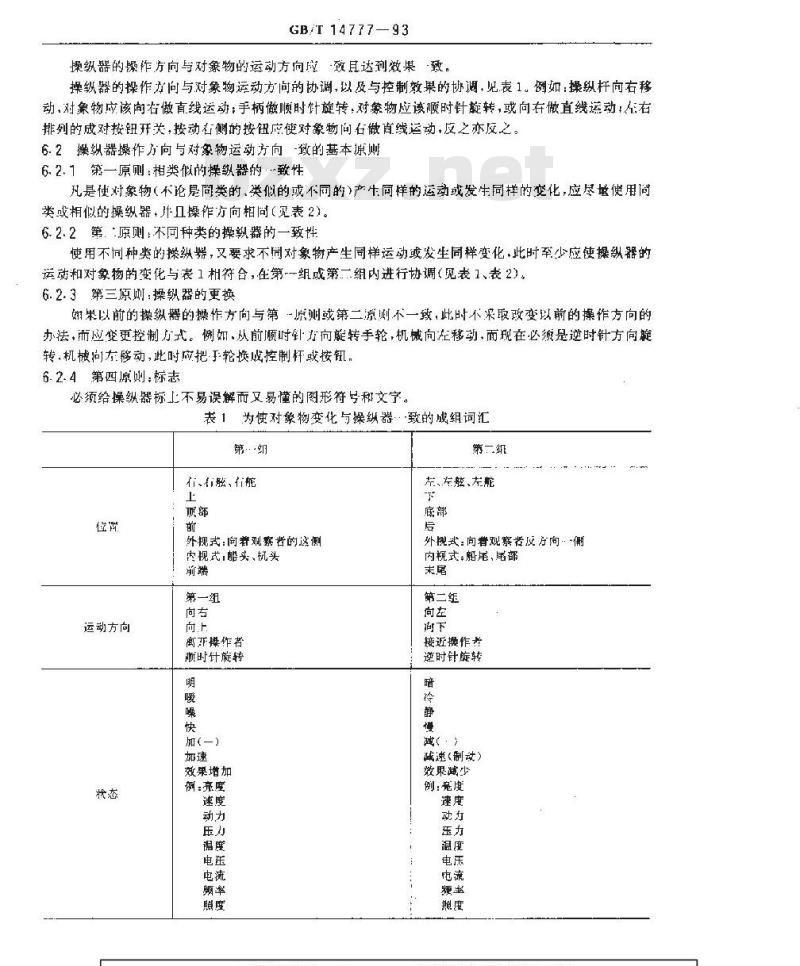

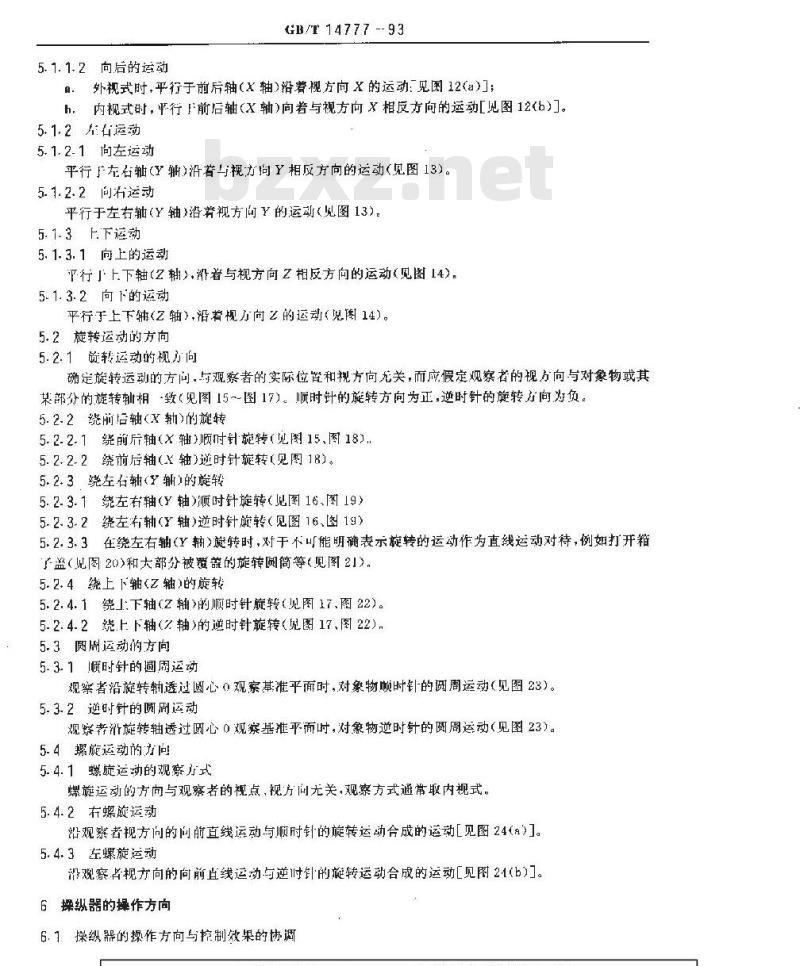

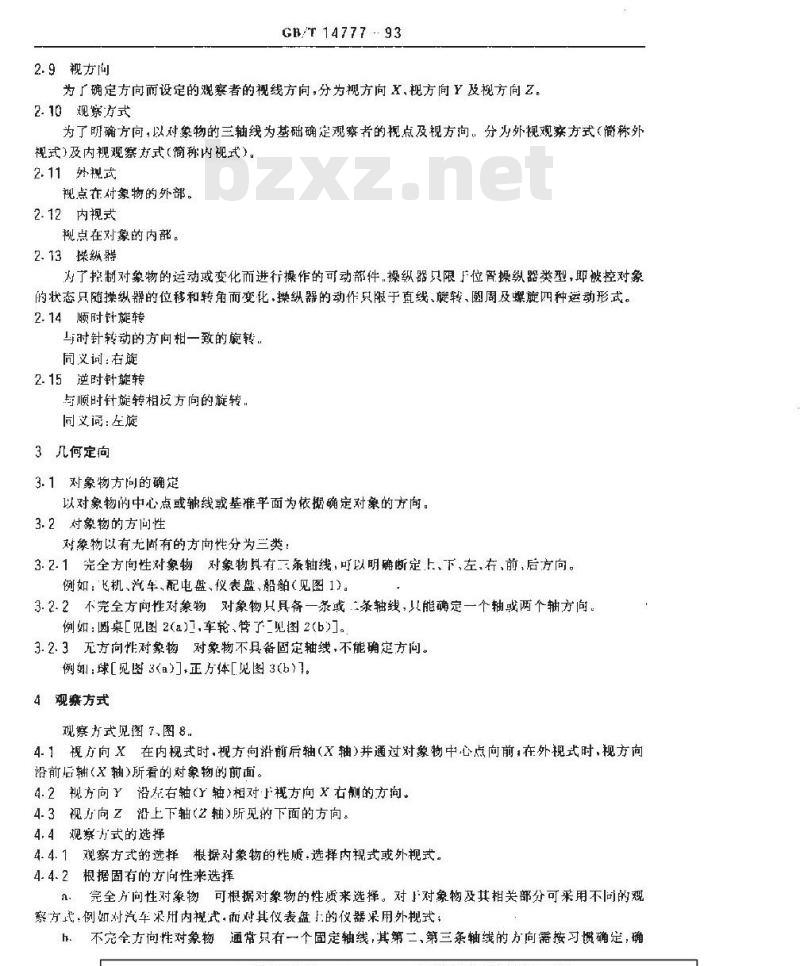

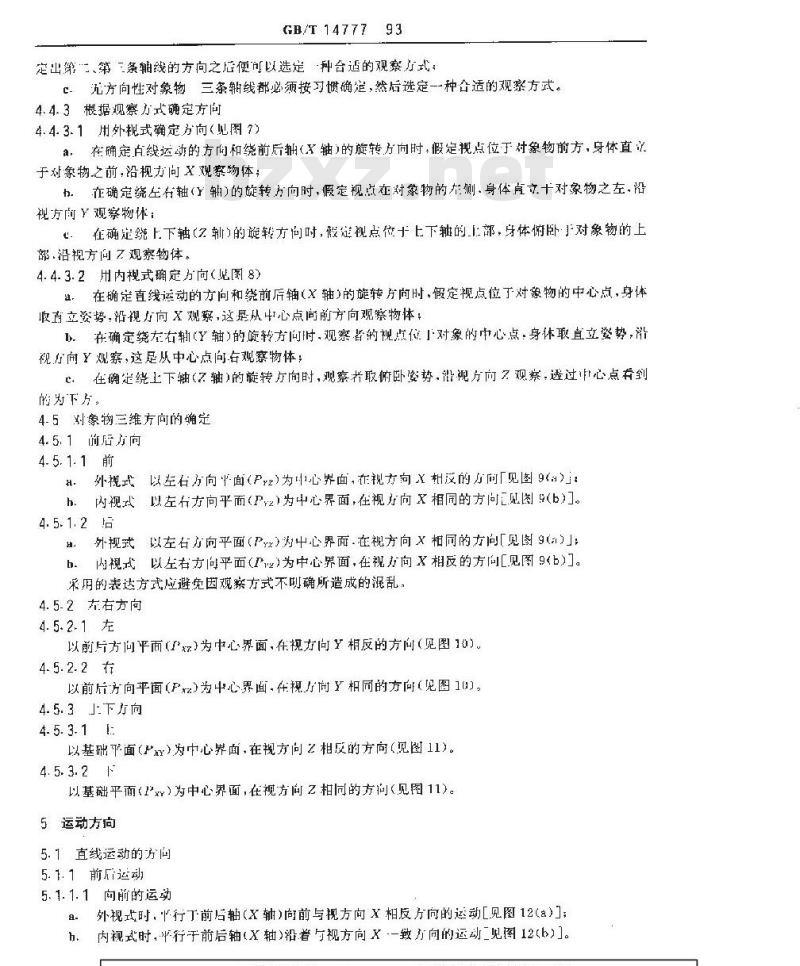

国家按术监督周 1 9 9 3 - T 2 - 2 4 批准1994 - 07 -01实施
