ICS73.120

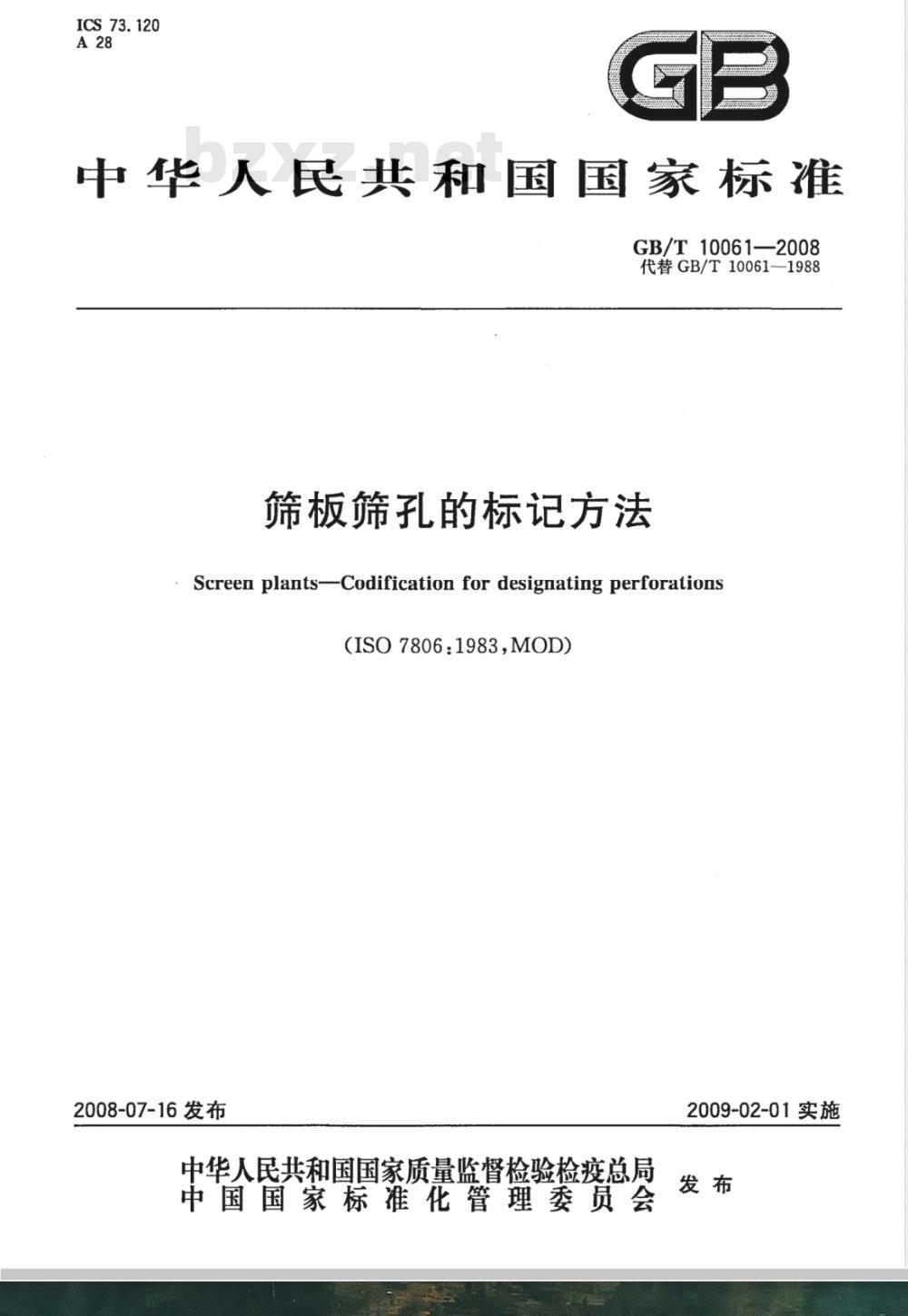

中华人民共和国国家标准
GB/T10061—2008
代替GB/T10061—1988
筛板筛孔的标记方法
Screen plants--Codification for designating perforations(ISO 7806:1983,MOD)
2008-07-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

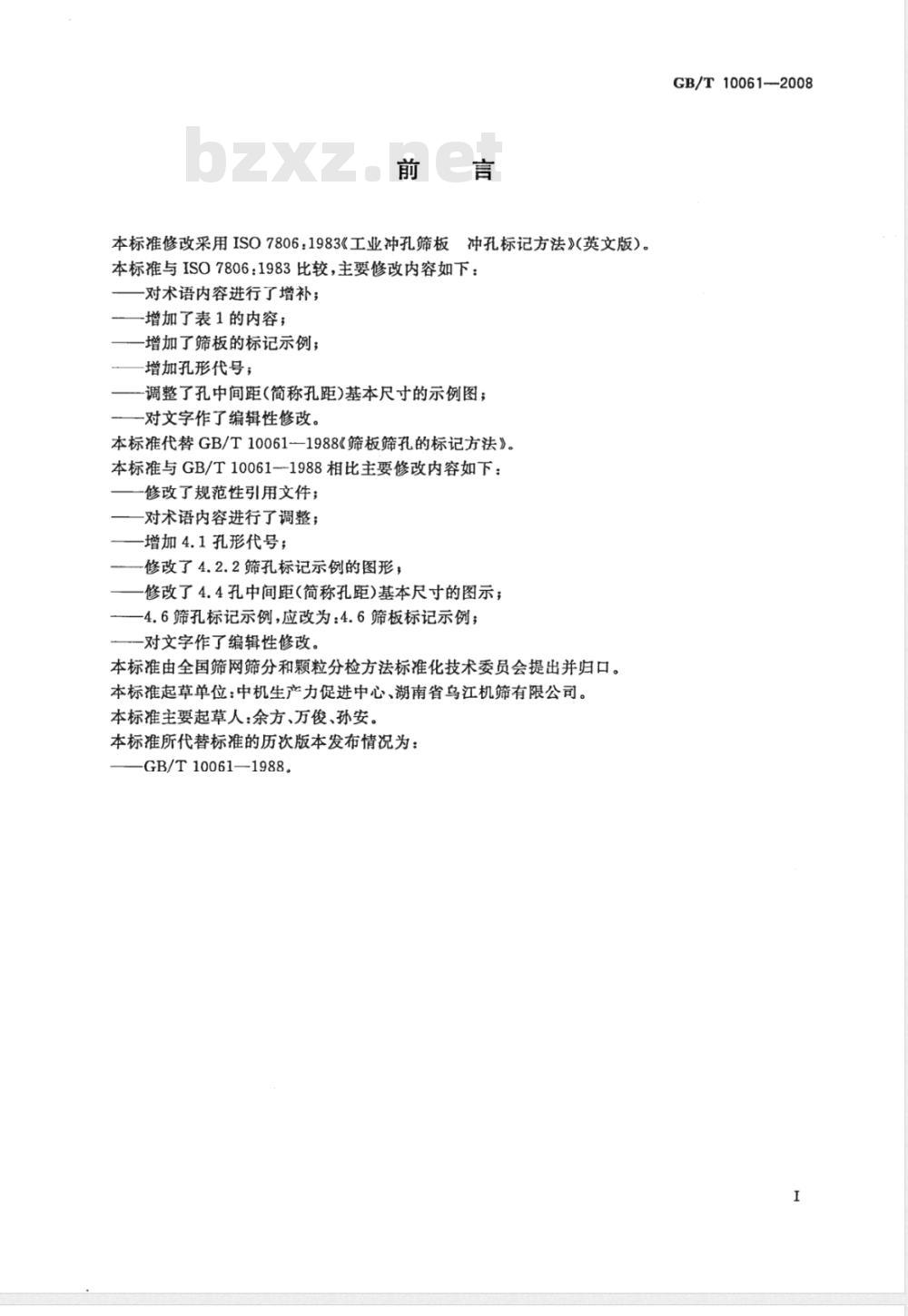

本标准修改采用ISO7806：1983《工业冲孔筛板冲孔标记方法》（英文版）。本标准与ISO7806：1983比较，主要修改内容如下：对术语内容进行了增补；
-增加了表1的内容；
一增加了筛板的标记示例；
增加孔形代号；
调整了孔中间距(简称孔距)基本尺寸的示例图；一对文字作了编辑性修改。
本标准代替GB/T10061一1988《筛板筛孔的标记方法》。本标准与GB/T10061--1988相比主要修改内容如下：-修改了规范性引用文件；
一对术语内容进行了调整；bZxz.net
增加4.1孔形代号；
修改了4.2.2筛孔标记示例的图形，修改了4.4孔中间距（简称孔距)基本尺寸的图示；-4.6筛孔标记示例，应改为：4.6筛板标记示例；对文字作了编辑性修改。
本标准由全国筛网筛分和颗粒分检方法标准化技术委员会提出并归口。本标准起草单位：中机生产力促进中心、湖南省乌江机筛有限公司。本标准主要起草人：余方、万俊、孙安。本标准所代替标准的历次版本发布情况为：GB/T10061—1988。
GB/T10061--2008

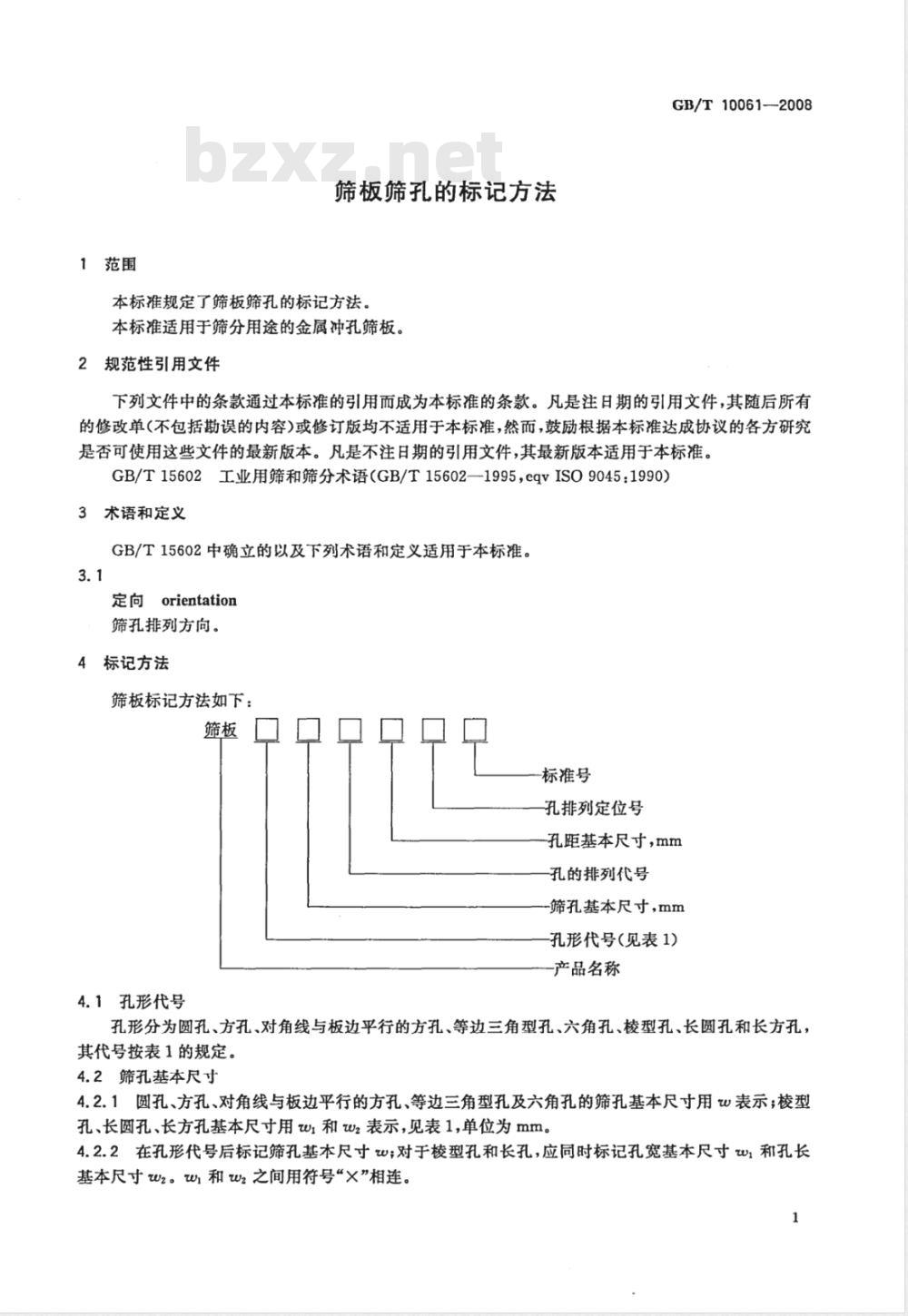

1范围
筛板筛孔的标记方法
本标准规定了筛板筛孔的标记方法。本标准适用于筛分用途的金属冲孔筛板。2规范性引用文件
GB/T10061—-2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T15602工业用筛和筛分术语（GB/T15602—1995，eqvISO9045：1990）3术语和定义
GB/T15602中确立的以及下列术语和定义适用于本标准。3.1
定向orientation
筛孔排列方向。
4标记方法
筛板标记方法如下：
标准号
孔排列定位号
孔距基本尺寸，mm
孔的排列代号
-筛孔基本尺寸，mm
孔形代号（见表1）
产品名称

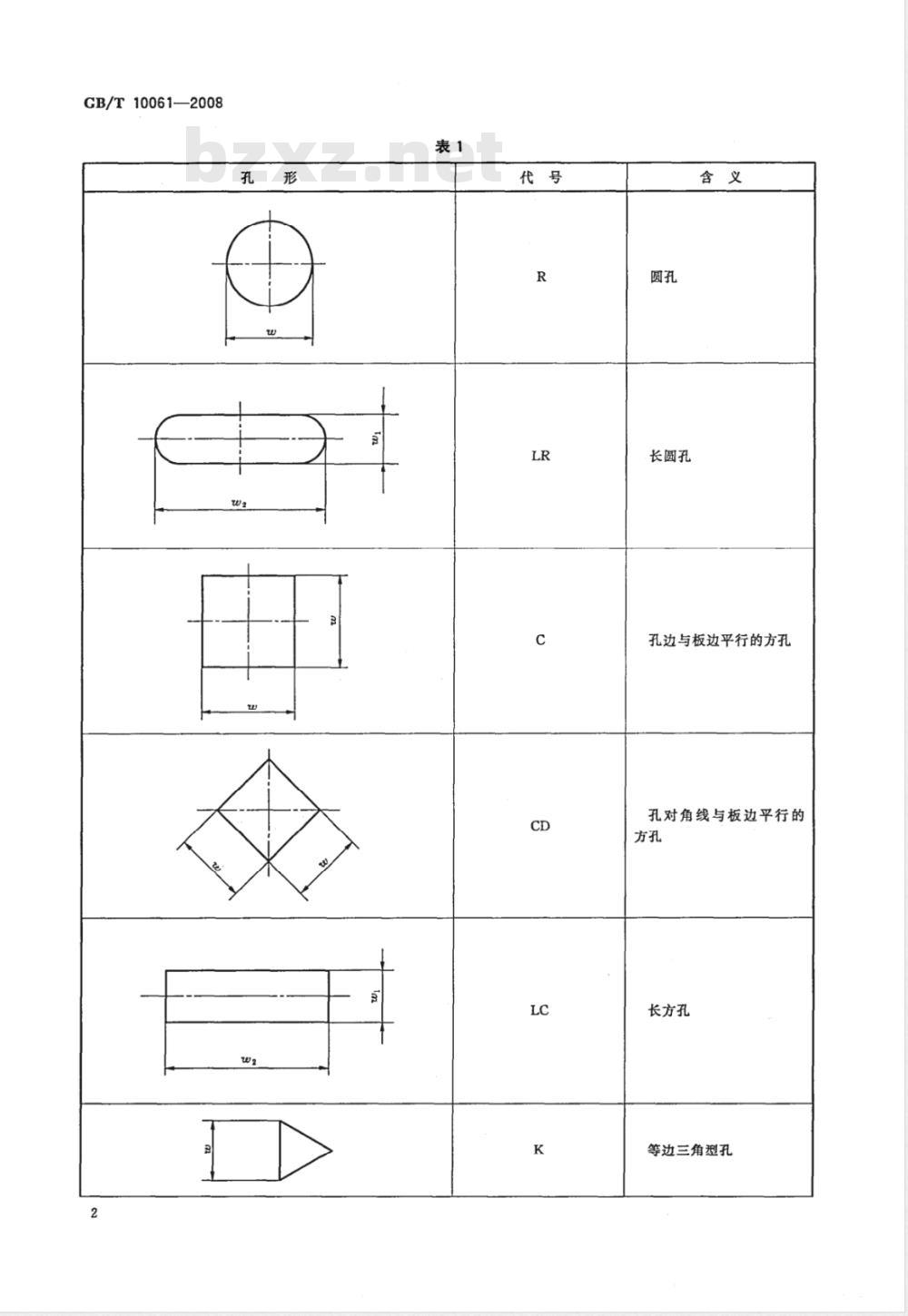

4.1孔形代号
孔形分为圆孔、方孔、对角线与板边平行的方孔、等边三角型孔、六角孔、棱型孔、长圆孔和长方孔，其代号按表1的规定。
4.2筛孔基本尺寸
4.2.1圆孔、方孔、对角线与板边平行的方孔、等边三角型孔及六角孔的筛孔基本尺寸用W表示；棱型孔、长圆孔、长方孔基本尺寸用w和wz表示，见表1，单位为mm。4.2.2在孔形代号后标记筛孔基本尺寸w；对于棱型孔和长孔，应同时标记孔宽基本尺寸wi和孔长基本尺寸w2。w和w2之间用符号×”相连。1
GB/T10061—2008
长圆孔
孔边与板边平行的方孔
孔对角线与板边平行的
长方孔
等边三角型孔

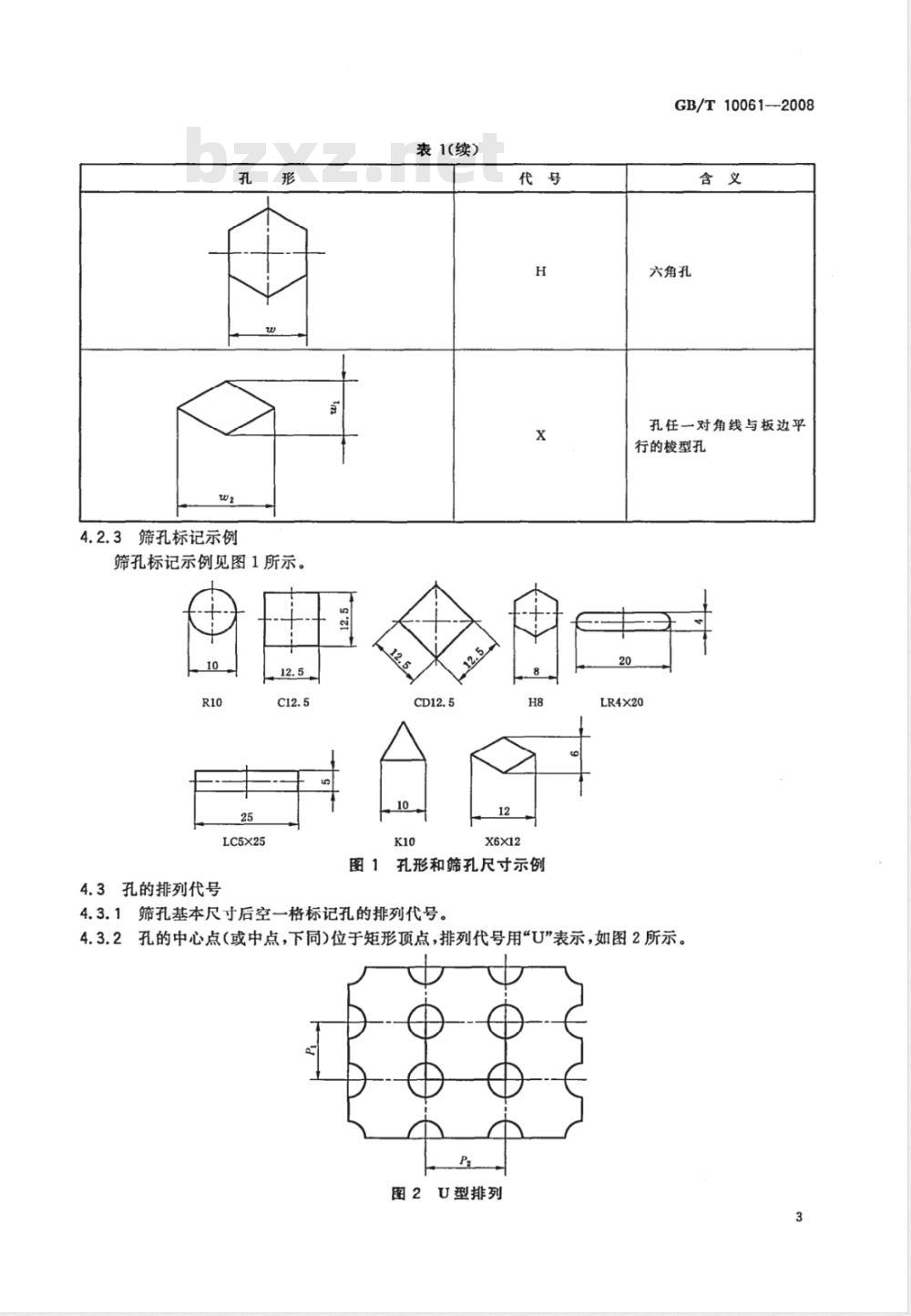

4.2.3筛孔标记示例
筛孔标记示例见图1所示
LC5×25
4.3孔的排列代号
表1(续)
图1孔形和筛孔尺寸示例
4.3.1筛孔基本尺寸后空一格标记孔的排列代号。GB/T 10061—2008
六角孔
孔任一对角线与板边平
行的棱型孔
LR4X20
4.3.2孔的中心点（或中点，下同位于矩形顶点，排列代号用“U”表示，如图2所示。图2U型排列
GB/T10061—2008
4.3.3孔的中心点位于矩形顶点及矩形对角线交叉点，排列代号用“Z”表示，如图3所示。图3Z型排列
4.3.4孔的中心点位于正方形顶点及正方形对角线交叉点，排列代号用“M”表示，如图4所示。图4M型排列
4.3.5孔的中心点位于等边三角形顶点，排列代号用“T”表示，如图5所示。图5T型排列
4.4孔中间距(简称孔距)基本尺寸4.4.1孔距基本尺寸用P和P1、P.表示，单位为mm，如图2图5所示。4.4.2当孔形R、C、CD、K、H和X，按U型或Z型排列时，应同时标记较短的孔距基本尺寸P,和较长的孔距基本尺寸P2，P，和P2之间用符号\×”相连，如图6、图7所示。若按U型排列，当P一P2时，只标记P，如图8所示。
图6R10U15×20
图7X6×1015×20
图8C10U20
GB/T10061--2008
4.4.3孔形LR或LC按U型或Z型排列时，应同时标记平行于长孔宽度的孔距基本尺寸P，和平行于长孔长度的孔距基本尺寸P2，P1和P2之间用符号“×”相连，如图9、图10所示。若按U型排列，当P,=P2时，只标记P，如图11所示。图9LC10×15U15×20
GB/T10061—2008
图10LR3×10Z18×12
图 11 LC10×15 U20
4.4.4所有孔形按M型或T型排列时，只标记P，如图12、图13所示。图12
图13H10T16
4.5孔排列定向号
GB/T10061—2008
当孔排列的定向影响筛板的使用性能时，应标记所选择的孔排列定向边，分别用“定向1”和“定向2”表示。
4.5.1按T型排列，孔距平行于板长边，为“定向1”，如图14所示；孔距平行于板短边，为“定向2”，如图15所示。
图14R8T20定向1
图15R8T20定向2
4.5.2按U型或Z型排列，孔形为R、C、CD、X、K和H，较短的孔距平行于板长边，为“定向1”，如图16所示；较短孔距平行于板短边，为“定向2”，如图17所示。凶凶·凶·凶
图16C5Z10×18定向1
GB/T10061-2008
图17C510×18定向2
4.5.3按U型和Z型排列，孔形LR和LC，长孔宽度方向与板长边平行，为“定向1”，如图18所示；长孔宽度方向与板短边平行，为“定向2”，如图19所示。图18LC6×16z9×54定向1
图19LR3×18Z12×36定向2
4.6筛板标记示例
图20筛板标记示例
GB/T10061—2008
筛板标记示例如图20所示，Z型排列的方孔筛板，筛孔基本尺寸5mm，孔距基本尺寸分别为10mm和20mm，较短的孔距平行于板的长边。标记为：筛板C5Z10×20定向1GB/T100614.7如有特殊要求，筛板标记也可根据供需双方约定，在包装或标牌上采用双方约定的简单直接标记方法。
