【国家标准(GB)】 矿用三牙轮钻头

ICS 73. 100. 10

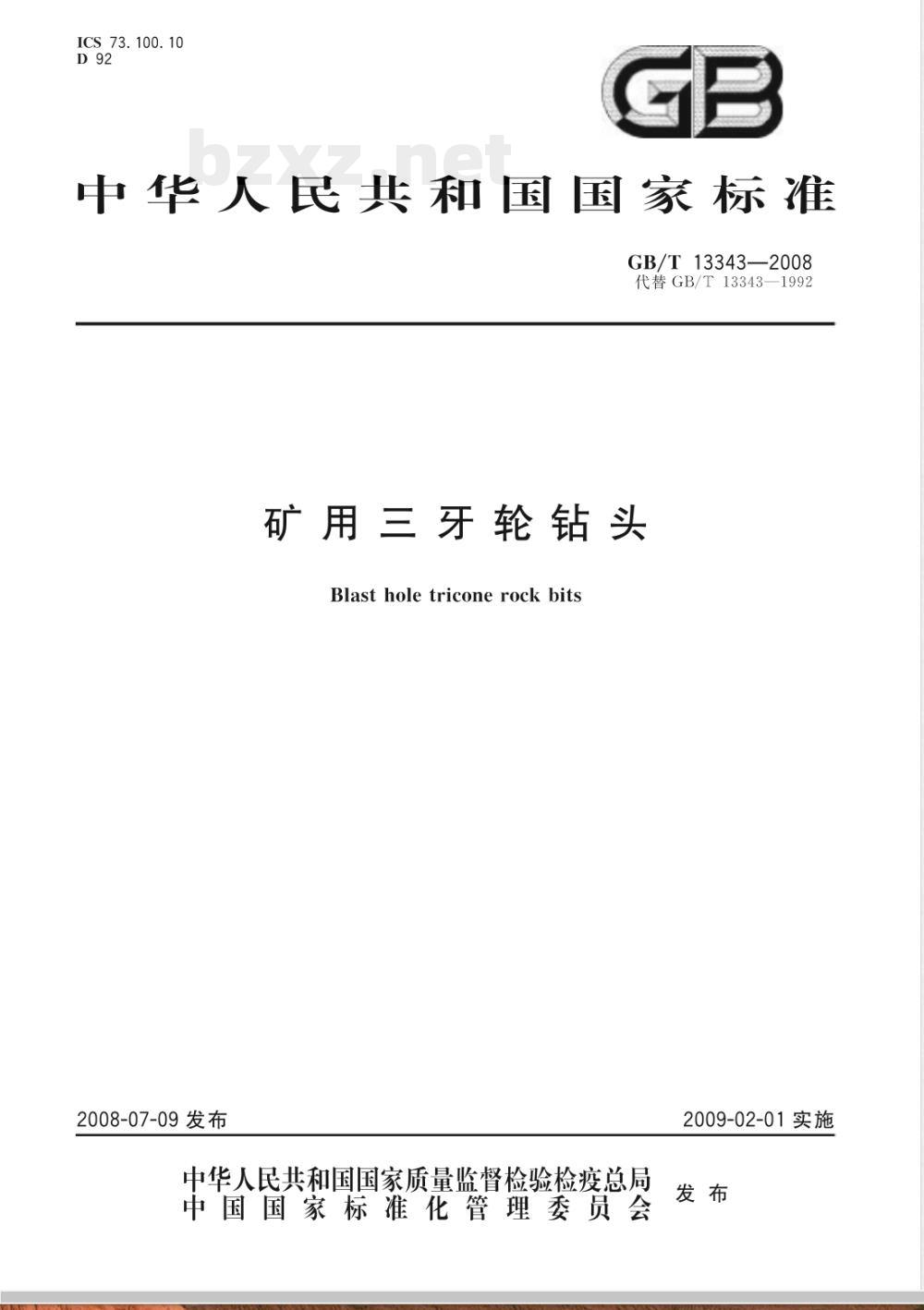

中华人民共和国国家标准
GB/T13343—2008
代替GB/T13343—1992
矿用三牙轮钻头
Blast hole tricone rock bits2008-07-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

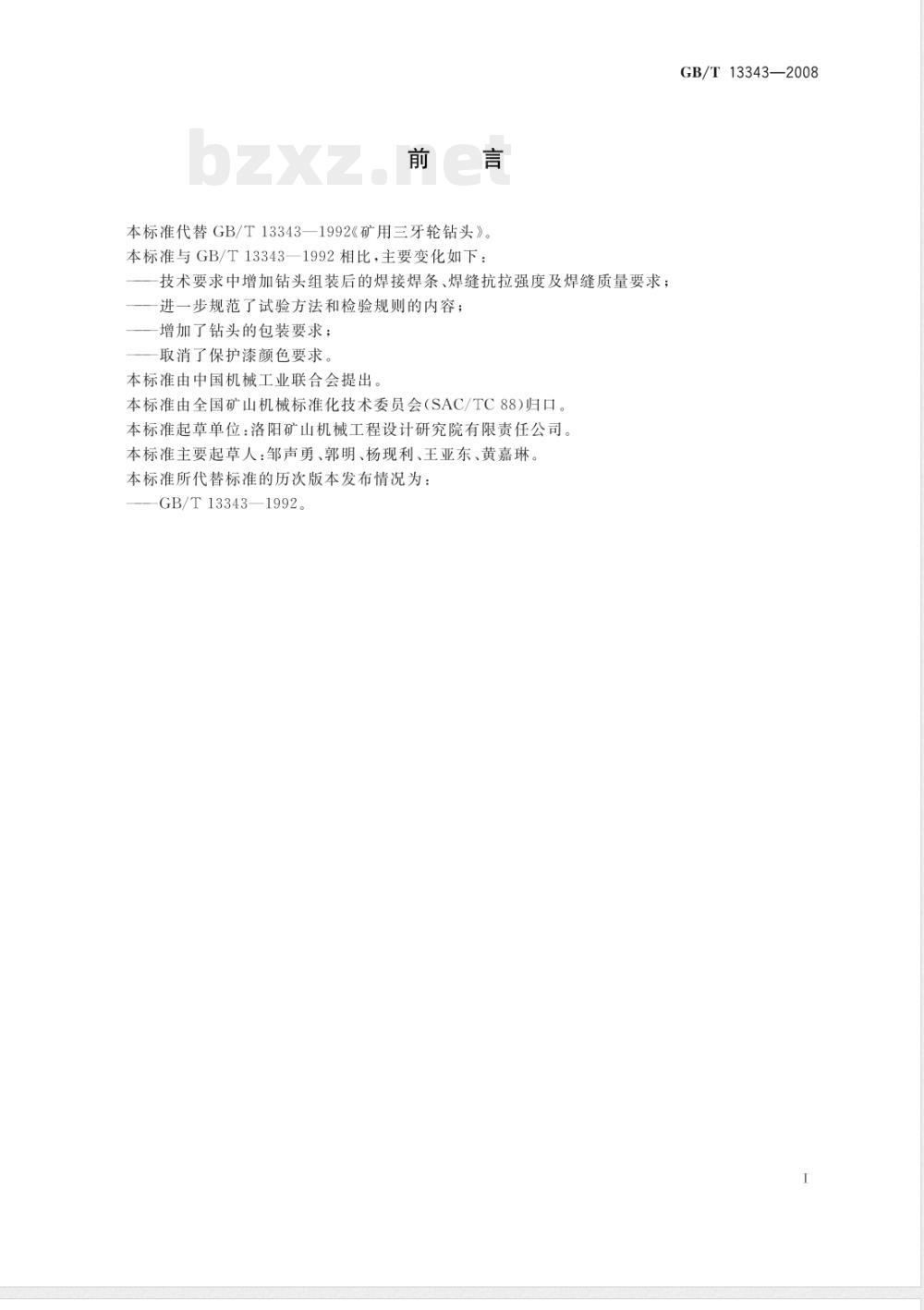

本标准代替GB/T13343一1992《矿用三牙轮钻头》。本标准与GB/T13343一1992相比，主要变化如下：技术要求中增加钻头组装后的焊接焊条、焊缝抗拉强度及焊缝质量要求；进一步规范了试验方法和检验规则的内容；增加了钻头的包装要求；
取消了保护漆颜色要求
本标准由中国机械工业联合会提出，本标准由全国矿山机械标准化技术委员会（SAC/TC88)归口。本标准起草单位：洛阳矿山机械工程设计研究院有限责任公司。本标准主要起草人：邹声勇、郭明、杨现利、王亚东、黄嘉琳。本标准所代替标准的历次版本发布情况为：GB/T13343—1992。
GB/T13343—2008

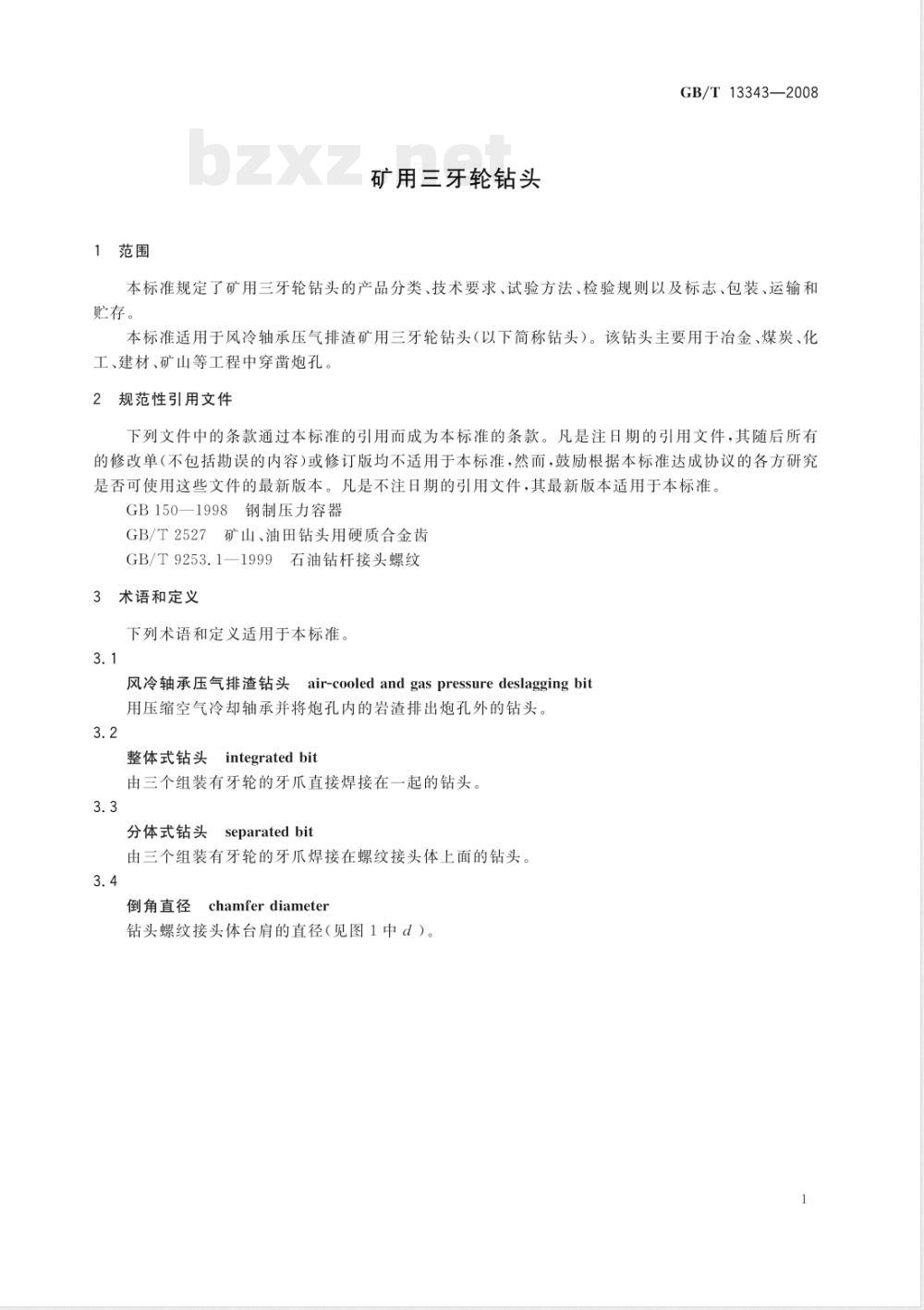

1范围
矿用三牙轮钻头
GB/T13343—2008
本标准规定了矿用三牙轮钻头的产品分类、技术要求、试验方法、检验规则以及标志、包装、运输和存。
本标准适用于风冷轴承压气排渣矿用三牙轮钻头（以下简称钻头）。该钻头主要用于冶金、煤炭、化工、建材、矿山等工程中穿凿炮孔。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150—1998钢制压力容器
GB/T2527矿山、油田钻头用硬质合金齿GB/T9253.1—1999石油钻杆接头螺纹3术语和定义
下列术语和定义适用于本标准。3.1
风冷轴承压气排渣钻头air-cooledandgaspressuredeslaggingbit用压缩空气冷却轴承并将炮孔内的岩渣排出炮孔外的钻头。3.2
整体式钻头integrated bit
由三个组装有牙轮的牙爪直接焊接在一起的钻头。3.3
分体式钻头separatedbit
由三个组装有牙轮的牙爪焊接在螺纹接头体上面的钻头。3.4
chamfer diameter
倒角直径

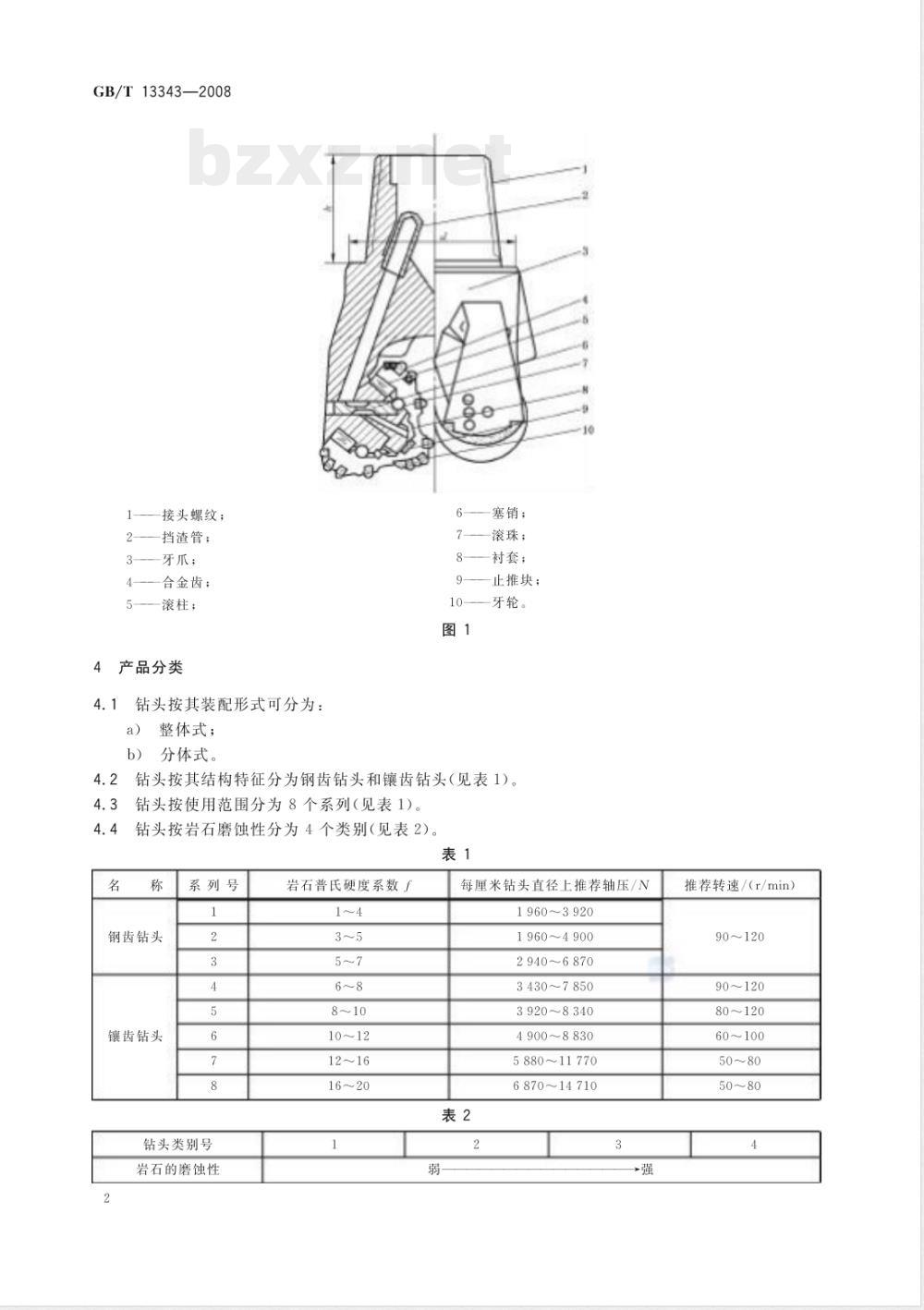

钻头螺纹接头体台肩的直径（见图1中d）GB/T13343—2008
接头螺纹；
挡渣管；
牙爪；
4——合金齿；
5——滚柱；
产品分类
钻头按其装配形式可分为：
a）整体式；
分体式，
6—塞销；
滚珠；
衬套；
止推块；
牙轮。
钻头按其结构特征分为钢齿钻头和镶齿钻头（见表1）。钻头按使用范围分为8个系列（见表1）。钻头按岩石磨蚀性分为4个类别（见表2）表1
钢齿钻头
镶齿钻头
系列号
钻头类别号
岩石的磨蚀性
岩石普氏硬度系数了
每厘米钻头直径上推荐轴压/N
1960~3920
1960~4.900
2940~6870
3430~7850
3920~8340
4900~8830
5880~11770
6870~14710
推荐转速/（r/min）
90~120
90~120
80~120
60~100
4.5型号与基本参数
型号说明
钻头直径，单位为mm
钻头类别号
钻头系列号
钢齿钻头为G，镶齿钻头为X
矿用三牙轮钻头
GB/T13343—2008
钻头的基本参数应符合表3的规定。GB/T9253.1—1999中的REG螺纹代号。接头螺纹按
钻头直径D
直径偏差
螺纹规格
2号REG
2号REG
6号REG
7鲁REG
8号REG
倒角直径d士0.4
187~262
215～300
242.5~350
单位为毫米
螺纹接头体高度h
GB/T13343—2008
5技术要求
5.1钻头应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。5.2钻头的喷嘴推荐采用装配式。5.3当钻头钻进涌水炮孔时，钻头应设置防止泥浆进入轴承的装置。5.4牙轮、牙爪采用合金钢制造
5.4.1镶齿牙轮钻头的牙轮材质的机械性能和有害杂质含量应符合下列要求：抗拉强度不小于882MPa；下载标准就来标准下载网
冲击韧性αk不小于78.4J/cm；
c）有害杂质含量S小于0.04%,P小于0.04%，Cu小于0.35%。5.4.2钻头的牙爪和钢齿钻头牙轮的材质的机械性能和有害杂质含量应符合下列要求：a）
抗拉强度ob不小于784MPa；
冲击韧性αk不小于58.8J/cm2；b）
c）有害杂质含量S小于0.04%,P小于0.04%。5.5牙轮、牙爪毛坏推荐采用模锻件。5.6分体式钻头的螺纹接头体采用优质碳素钢或铸钢件。铸钢件不应有裂纹，表面清理后应光洁、平整，不应有缩孔、粘砂、夹渣等影响产品强度和外观的缺陷。5.7牙轮钻头采用的硬质合金齿应符合GB/T2527的规定。5.8钻头的带台肩的螺纹连接应进行抗粘结（抗胶合）处理。5.9钻头的焊缝不应有裂纹、气孔、夹渣和咬边等缺陷。5.10
装配前所有零件须经检验合格，并清洗干净后才能进行装配，钻头组装后的焊接应采用结构钢焊条，焊缝的抗拉强度不应低于490MPa，焊缝质量应符合5.114
GB150—1998中10.3的规定。
钻头装配后，各牙轮转动时不允许整卡现象，牙轮之间不应互碰5.124
钻头三个牙轮背与连接螺纹中心线的同轴度公差应符合表4的规定。每个牙轮对钻头螺纹接头台肩端面的高度公差应符合表5的规定。表4
牙轮钻头直径
牙轮背与连接螺纹中心
线的同轴度公差
牙轮钻头直径
高度公差
6试验方法
钻头直径用量环检验。
6.2钻头装配质量检验：
95~120
95~120
a）三牙轮应能用手转动正常；
b）连接螺纹用螺纹环规和极限量规检验；150~270
150~270
280～445
280~445
c）三个牙轮背与连接螺纹中心线的同轴度公差用专用设备和通用量具检验。6.3试验台负荷试验的运转时间不少于4h：钻凿厚度不小于50mm的Q235-B钢板，用清水或压缩空气冷却牙轮钻头；a）
单位为毫米
508~660
单位为毫米
508~660
b）轴压和钻头转速分别按表1规定的最大轴压和转速选取。7检验规则
7.1检验分类
检验分为出厂检验和型式检验。2出厂检验
GB/T 13343—2008
7.2.1每只钻头需经质量检验部门检验合格后方能出厂，并应附有产品合格证明书7.2.2
下列项目为出厂检验项目：
牙轮钻头直径；
牙轮转动情况；
连接螺纹：
牙轮背与连接螺纹中心线同轴度公差，在三个牙轮背最高处的相同部位测量：e)
焊缝外观质量检查；
合金齿外观检查。
7.3型式检验
有下列情况之一时，应抽取不少于3只钻头在试验台上或使用现场进行型式检验：新规格或新研制的产品；
成批生产的产品，当牙爪毛坏外形和尺寸有明显改变时；b）
材料（包括焊接材料）及热处理工艺有重大改变时；c
d）国家质量监督检验机构提出型式检验要求时。7.4型式检验应包括本标准的全部要求。8
标志、包装、运输和贮存
8.1每只钻头在螺纹接头的非工作端面打印下列标记：钻头型号；
b）连接螺纹代号；
制造日期和出厂编号；
制造厂名称或商标。
连接螺纹及喷嘴座孔内需涂防锈脂，并加以保护。8.3钻头除连接螺纹外，其余表面应涂保护油漆。8.4
钻头包装箱的规格应符合集装箱运输的要求。包装箱外表应有不少于如下的标志：钻头名称、型号；
每箱数量；
每箱重量(净重、毛重）；
包装箱规格：长宽×高；
e）制造厂名；
出厂日期。
8.6钻头应在干燥和通风条件下运输与贮存，不允许日晒、雨淋和高温。
