ICS27.100

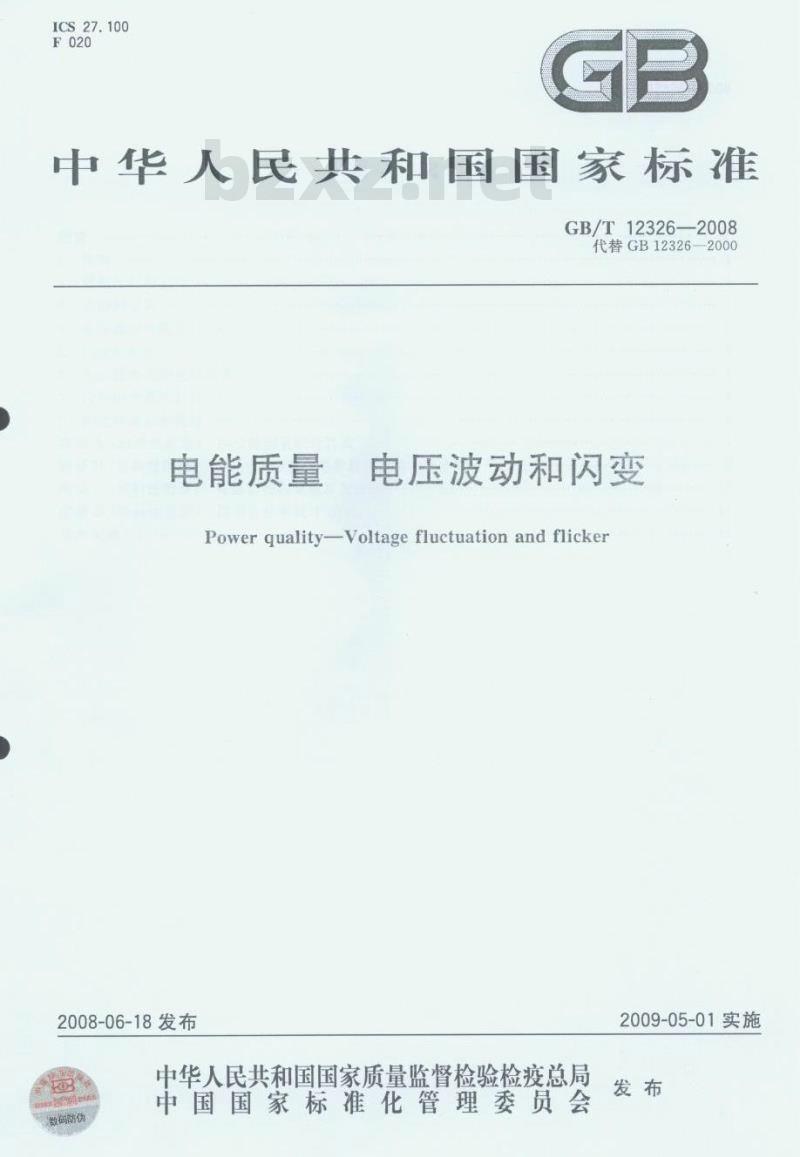

中华人民共和国国家标准
GB/T12326—2008
代替GB12326—2000
电能质量
电压波动和闪变
Power quality--Voltagefluctuation and flicker2008-06-18发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施

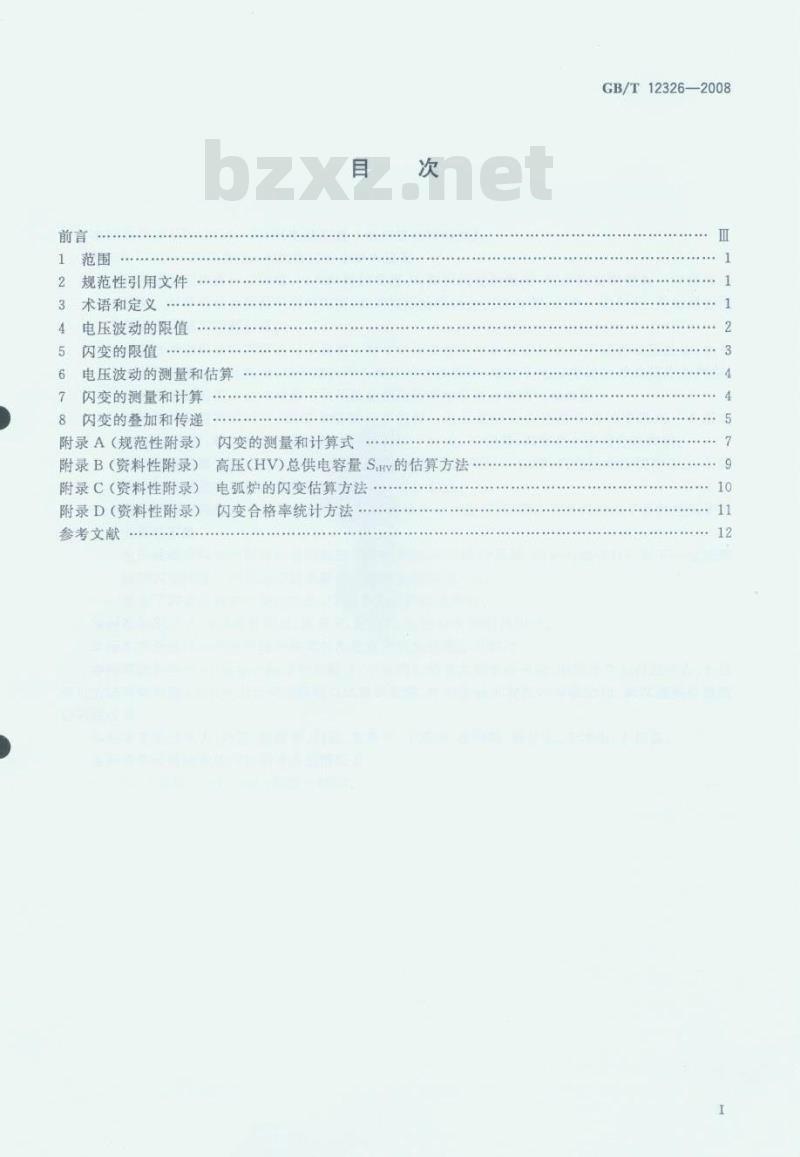

规范性引用文件
术语和定义
电压波动的限值
闪变的限值
6电压波动的测量和估算
闪变的测量和计算
8闪变的叠加和传递
附录A（规范性附录）
附录B（资料性附录）
闪变的测量和计算式
高压（HV）总供电容量Stv的估算方法附录C（资料性附录）
电弧炉的闪变估算方法
附录D（资料性附录）
闪变合格率统计方法
参考文献
GB/T12326-—2008

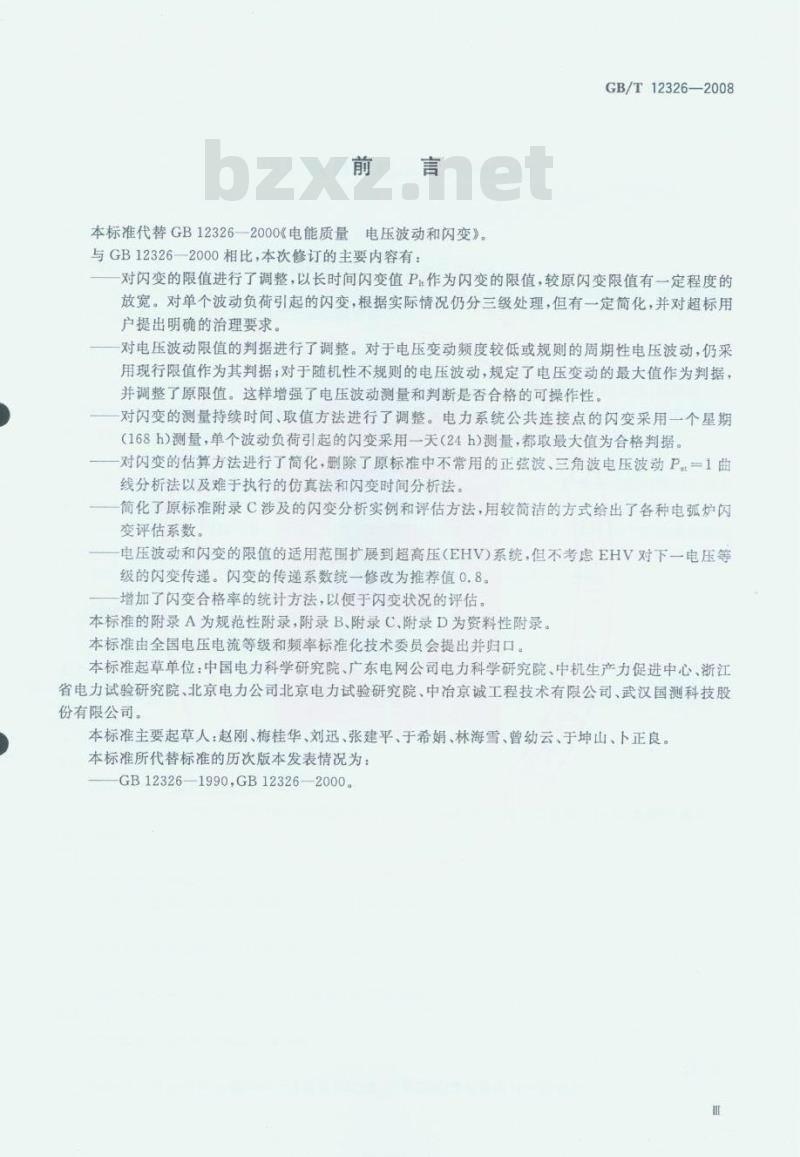

本标准代替GB12326—2000《电能质量电压波动和闪变》。与GB12326—2000相比，本次修订的主要内容有：GB/T12326-—2008
对闪变的限值进行了调整，以长时间闪变值P作为闪变的限值，较原闪变限值有一定程度的放宽。对单个波动负荷引起的闪变，根据实际情况仍分三级处理，但有一定简化，并对超标用户提出明确的治理要求。
对电压波动限值的判据进行了调整。对于电压变动频度较低或规则的周期性电压波动，仍采用现行限值作为其判据；对于随机性不规则的电压波动，规定了电压变动的最大值作为判据，并调整了原限值。这样增强了电压波动测量和判断是否合格的可操作性。对闪变的测量持续时间、取值方法进行了调整。电力系统公共连接点的闪变采用一个星期（168h）测量，单个波动负荷引起的闪变采用一天（24h）测量，都取最大值为合格判据。对闪变的估算方法进行了简化，删除了原标准中不常用的正弦波、三角波电压波动P=1曲线分析法以及难于执行的仿真法和闪变时间分析法。简化了原标准附录C涉及的闪变分析实例和评估方法，用较简洁的方式给出了各种电弧炉闪变评估系数。
电压波动和闪变的限值的适用范围扩展到超高压（EHV）系统，但不考虑EHV对下一电压等级的闪变传递。闪变的传递系数统一修改为推荐值0.8。增加了闪变合格率的统计方法，以便于闪变状况的评估。本标准的附录A为规范性附录，附录B、附录C、附录D为资料性附录。本标准由全国电压电流等级和频率标准化技术委员会提出并归口。本标准起草单位：中国电力科学研究院、广东电网公司电力科学研究院、中机生产力促进中心、浙江省电力试验研究院、北京电力公司北京电力试验研究院、中冶京诚工程技术有限公司、武汉国测科技股份有限公司。
本标准主要起草人：赵刚、梅桂华、刘迅、张建平、于希娟、林海雪、曾幼云、于坤山、卜正良。本标准所代替标准的历次版本发表情况为：GB12326—1990,GB12326-2000。1范围

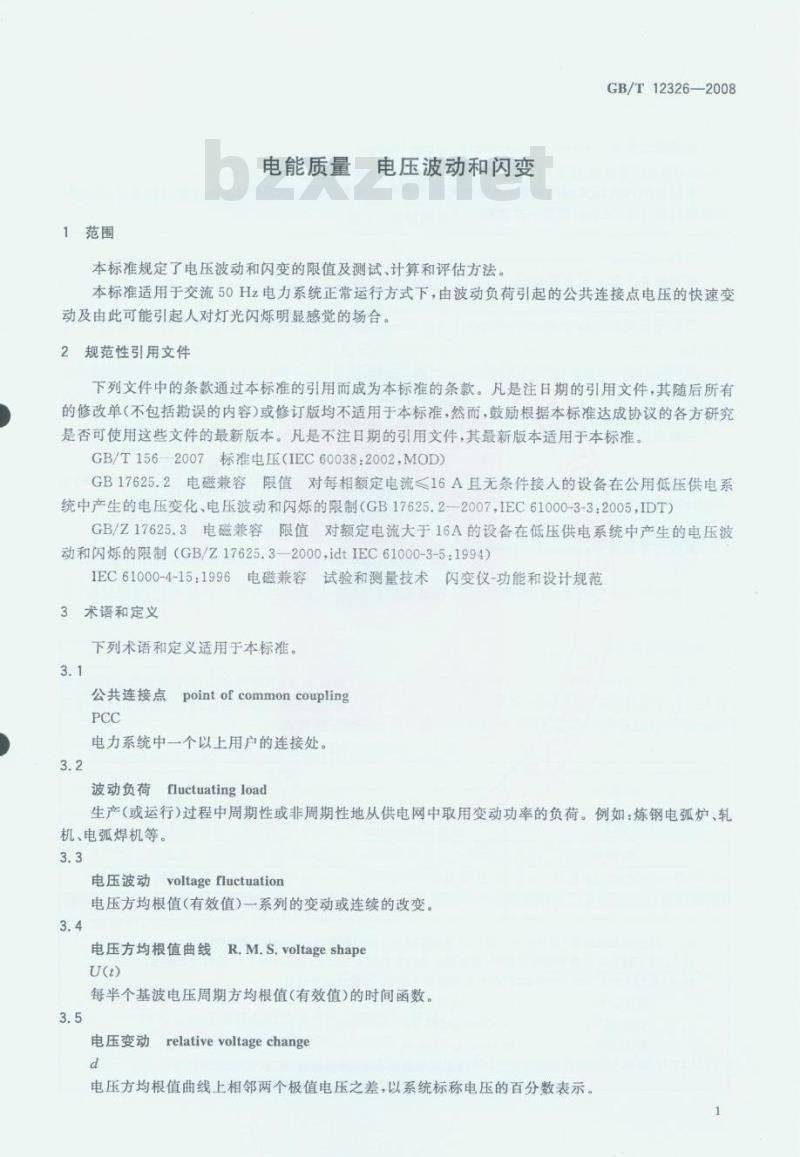

电能质量电压波动和闪变
本标准规定了电压波动和闪变的限值及测试、计算和评估方法。GB/T12326-—2008
本标准适用于交流50Hz电力系统正常运行方式下，由波动负荷引起的公共连接点电压的快速变动及由此可能引起人对灯光闪烁明显感觉的场合。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1562007标准电压（IEC60038：2002MOD)GB17625.2电磁兼容限值对每相额定电流≤16A且无条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制（GB17625.2—2007，IEC61000-3-3：2005，IDT）GB/Z17625.3电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制（GB/Z17625.3—2000，idtIEC61000-3-5：1994）IEC61000-4-15：1996电磁兼容试验和测量技术闪变仪-功能和设计规范3术语和定义
下列术语和定义适用于本标准。3.1
公共连接点pointof commoncouplingPCC
电力系统中一个以上用户的连接处。3.2
波动负荷fluctuatingload
生产（或运行）过程中周期性或非周期性地从供电网中取用变动功率的负荷。例如：炼钢电弧炉、轧机、电弧焊机等。
电压波动voltagefluctuation
电压方均根值（有效值）一系列的变动或连续的改变。3.4
电压方均根值曲线R.M.S.voltageshapeU(t)
每半个基波电压周期方均根值（有效值）的时间函数。3.5
电压变动 relative voltage changed
电压方均根值曲线上相邻两个极值电压之差，以系统标称电压的百分数表示。GB/T12326—2008
电压变动频度rateof occurrenceof voltagechangesr
单位时间内电压变动的次数（电压由大到小或由小到大各算一次变动）：不同方向的若干次变动如间隔时间小于30ms，则算一次变动。3.7
闪变flicker
灯光照度不稳定造成的视感。
短时间闪变值
short term soverity
衡量短时间（若干分钟）
10min。
长时间闪变值
由短时间闪变
本记录周期为2h
累积概率函楼
其横坐标表示
图A.2）
强弱的一个统计量值（见附录A），短时间闪变的基本记录周期为ongte
mseverity
推算出，反映长时间（若十小时）内变强弱的量值（见附录A）长时间闪变的基mulativeprobabilityfunction
量值，纵坐标表示置过对应横坐标值的时间占整个测量时间的百分数（见电压波动的限气S
任何一个波动户在电力系统公共连接点产生的电压变动、其限值和电压变动频度、电压等级有关。对于电压变动变低（例女1000次/h或规则的周期性电压波动，可通过测量电压方均根值曲线U(t）确定其电信
频度利
和电压受动值
波纫限值见表
表1电压波动限值
T/（次/h)
10<100
100<1000
注1：很少的变动频度（每日少于1次），电压变动限值d还可以放宽，但不在本标准中规定。注2：对于随机性不规则的电压波动，如电弧炉负荷引起的电压波动，表中标有“*”的值为其限值。注3：参照GB/T156—2007，本标准中系统标称电压U等级按以下划分：低压（LV
中压（MV）
高压（HV）bzxZ.net
U≤1kV
1kV35kV对于220kV以上超高压（EHV）系统的电压波动限值可参照高压（HV）系统执行。2
5闪变的限值
GB/T12326-—2008
5.1电力系统公共连接点，在系统正常运行的较小方式下，以一周（168h）为测量周期，所有长时间闪变值P都应满足表2闪变限值的要求。表2闪变限值
≤11okv
>110kv
5.2任何一个波动负荷用户在电力系统公共连接点单独引起的闪变值一般应满足下列要求5.2.1电力系统正常运行的较小方式下，波动负荷处于正常、连续工作状态，以一天（24h）为测量周期，并保证波动负荷的最大工作周期包含在内，测量获得的最大长时间闪变值和波动负荷退出时的背景闪变值，通过下列计算获得波动负荷单独引起的长时间闪变值：Pina=Pi-Piro
式中：
Pii——波动负荷投人时的长时间闪变测量值；Plto背景闪变值，是波动负荷退出时一段时期内的长时间闪变测量值；Pr2—波动负荷单独引起的长时间闪变值。（1）
波动负荷单独引起的闪变值根据用户负荷大小、其协议用电容量占总供电容量的比例以及电力系统公共连接点的状况，分别按三级作不同的规定和处理。5.2.2第一级规定。满足本级规定，可以不往闪变核算允许接人电网。a）对于LV和MV用户，第一级限值见表3表3LV和MV用户第一级限值
r/（次/min)
10≤200
注：表中△S为波动负荷视在功率的变动：S.为PCC短路容量。b）对于HV用户，满足（△S/S）max<0.1%。c）满足P<0.25的单个波动负荷用户。d）符合GB17625.2和GB/Z17625.3的低压用电设备。k=(AS/S）/%
5.2.3第二级规定。波动负荷单独引起的长时间闪变值须小于该负荷用户的闪变限值。每个用户按其协议用电容量S.（S=P/cosP）和总供电容量S之比，考虑上一级对下一级闪变传递的影响（下一级对上一级的传递一般忽略）等因素后确定该用户的闪变限值。单个用户闪变限值的计算方法如下：
首先求出接于PCC点的全部负荷产生闪变的总限值G：G=L-TLH
式中：
PCC点对应电压等级的长时间闪变值P限值：上一电压等级的长时间闪变值P限值；（2）
上一电压等级对下一电压等级的闪变传递系数，推荐为0.8。不考虑超高压（EHV）系统对下一级电压系统的闪变传递。各电压等级的闪变限值见表2。3
GB/T12326—2008
单个用户闪变限值E，为：
式中：
（3）
波动负荷的同时系数，其典型值F=0.20.3（但必须满足S./F电压波动可以通过电压方均根值曲线U（t）来描述，电压变动d和电压变动频度r则是衡量电压波动大小和快慢的指标。
电压变动d的定义表达式为：
式中：
会U×100%
AU一一电压方均根值曲线上相临两个极值电压之差；UN系统标称电压
当电压变动频度较低且具有周期性时，可通过电压方均根值曲线U（）的测量，对电压波动进行评估。单次电压变动可通过系统和负荷参数进行估算。当已知三相负荷的有功功率和无功功率的变化量分别为△P和△Q时，可用下式计算：RAP.+XAQ×100%
式中：R、X，分别为电网阻抗的电阻、电抗分量。在高压电网中，一般X,》R，则：式中：
AQ:×100%
S考察点（一般为PCC)在正常较小方式下的短路容量。·（5）
在无功功率的变化量为主要成分时（例如大容量电动机启动），可采用式（7）、式（8）进行粗略估算。对于平衡的三相负荷：
式中：
三相负荷的变化量。
对于相间单相负荷：
式中：
一相间单相负荷的变化量。
5×100%
ASX100%
（7）
（8）
注：当缺正常较小方式的短路容量时，设计所取的系统短路容量可以用投产时系统最大短路容量乘系数0.7进行计算。
闪变的测量和计算
闪变是电压波动在一段时期内的累计效果，它通过灯光照度不稳定造成的视感来反映，主要由短时4
GB/T12326-—2008
间闪变P.和长时间闪变值P来衡量。短时间闪变值P.的计算方法见附录A，长时间闪变值P由测量时间段内包含的短时间闪变值P计算获得：P
式中：
Pu—2h内第j个短时间闪变值。
(Psu）
.（9）
各种类型电压波动引起的闪变均可采用符合IEC61000-4-15：1996的闪变仪进行直接测量，这是闪变量值判定的基准方法。对于三相等概率的波动负荷，可以任意选取一相测量。当负荷为周期性等间隔矩形波（或阶跃波）时，闪变可通过其电压变动d和频度进行估算。已知电压变动d和频度r时，可以利用图1（或表4）用P=1曲线由r查出对应于P=1时的电压变动d，计算出其短时间闪变值：
r/(次/min)
图1周期性矩形（或阶跃波）电压变动的单位闪变（P=1）曲线表4
R/（次/min）
R/（次/min）
R/（次/min）
周期性矩形（或阶跃波）电压变动的单位闪变（P=1)曲线对应数据2.9
闪变的叠加和传递
（10）
8.1n个波动负荷各自引起的闪变及背景闪变在同一节点上相互叠加，其短时间闪变值可按下式计算：
P=P）\+（P）\++（P）m
（11）
GB/T12326—2008
式中：
值取决于主要闪变源的性质及其工况的重叠可能性；用于波动负荷引起电压变动同时发生重叠率很高的状况；用于随机波动负荷引起电压变动同时发生的状况（例如熔化期重叠的电弧炉）；用于波动负荷引起的电压变动同时发生的可能性很小的状况（比较常用）；仅用于熔化期不重叠的电弧炉所引起的电压变动合成。8.2电力系统不同母线结点上闪变的传递如图2所示，可按下式简化计算：L
波动负荷。
图2闪变传递计算示意
PstA=TBA·P
式中：
一为结点B短时间闪变值传递到结点A的传递系数；TBA=SeASAeB
结点B短时间闪变值传递到结点A，在结点A引起的短时间闪变值；PatB
结点B上的短时间闪变值；
SA结点B短路时结点A流向结点B的短路容量；SA结点A的短路容量；
结点A短路时结点B流向结点A的短路容量；SsB
当SsA=O而SA=S时PaA=P
8.3某台设备在系统短路容量为S时P已知，当短路容量变为S时P按下式计算：Pa-Pa
式（11）、式（12）、式（13）也可用于长时间闪变值的相关计算。（12）
（13)
附录A
（规范性附录）
闪变的测量和计算式
GB/T12326—2008
根据IEC61000-4-15：1996制造的IEC闪变仪是目前国际上通用的测量闪变的仪器，有模拟式的也有部分或全部是数字式的结构，其简化原理框图如图A，1所示。CHINA
输入适配
平方解调器
检信号
带通加权滤
平方一
图A1EC闪变仪模型的筒化框图
框1为输入
余了用来
级的电源电压（从电
实现把不同等
降到适用于仪器内部电路电压值了灯-眼-脑环节
的电压：框3的
感程度，通频带
拟灯-眼-脑环击
压波动的瞬时！
，还产生标准的调制波，
的功能外
在线统计评
变压器二次侧取得）
玉互感器或输人
用于仪器的自检
应，其中框2对电压波动分量进行压波动的反
行解调，获得
加权滤波器映了！
人对60W230V鸽丝灯在
05Hz~35
4包含一个平方器和时间
的誓态
光照度变化
非线性响应和记忆效应。
下同频率的自
框2、3、4综合模拟
压变动成线性关系
动下照度变化的敏
数为300m
4的输出
的低通滤波器，用来模
映了人的视觉对电
觉水平。如图A.2a）所示，可对S价电网
不同的
处理来反吧
电压引起的闪变情
值是用积票
况。进入框5的
票概幸函数CPF的方法进行分析。S
行统计。图中为
期起见，分为10级。
处于7级（或1.2
作出图A，2b)CPF
以第7级光
例·电图A
在观察期内
2a)，T
（10min），对上述信号进
，用CPF，代表S值
）的时间T占总观察时间的百分数，相继求出CPF（i=1～10）即可实际仪器分级
由S（t)曲线作出的CPF曲线示例图A.2
GB/T12326-—2008
10S（级）
00.20.40.60.81.01.21.41.61.82.0S(p.u.)b)
图A2（续）
由CPF曲线获得短时间闪变值：
P=0.0314P.1+0.0525P.+0.0657P+0.28Pio+0.08Ps........-（A.1)式中
P.1、PP：、P1c、Ps分别为CPF曲线上等于0.1%、1%、3%、10%和50%时间的S(t)值长时间闪变值P由测量时间段内包含的短时间闪变值计算获得：Plt
式中：
C(Pa）
长时间闪变值测量时间内所包含的短时间闪变值个数。P.和P由图A.1框5输出
每计算获得一个P.可依据式（A.2)进行递推计算，获得一个Pt。.CA.2)
