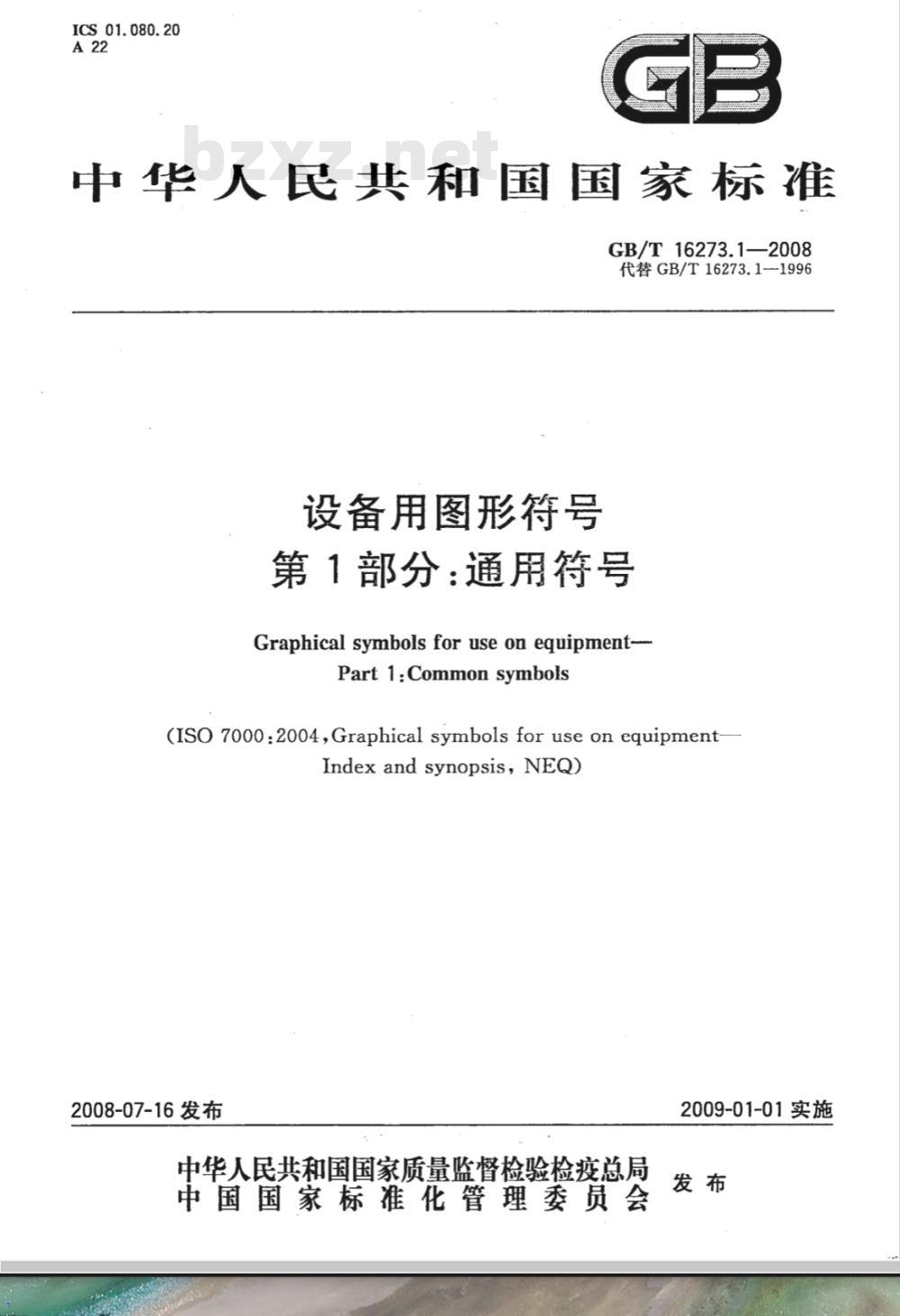

【国家标准(GB)】 设备用图形符号 第1部分：通用符号

ICS 01.080.20
中华人民共和国国家标准　
GB/T16273.1—2008
代替GB/T16273.11996
设备用图形符号
第1部分：通用符号
Graphicalsymbolsforuseonequipment-Part 1:Common symbols
(1SO 7000:2004,Graphical symbols for use on equipmentIndex and synopsis, NEQ)
2008-07-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

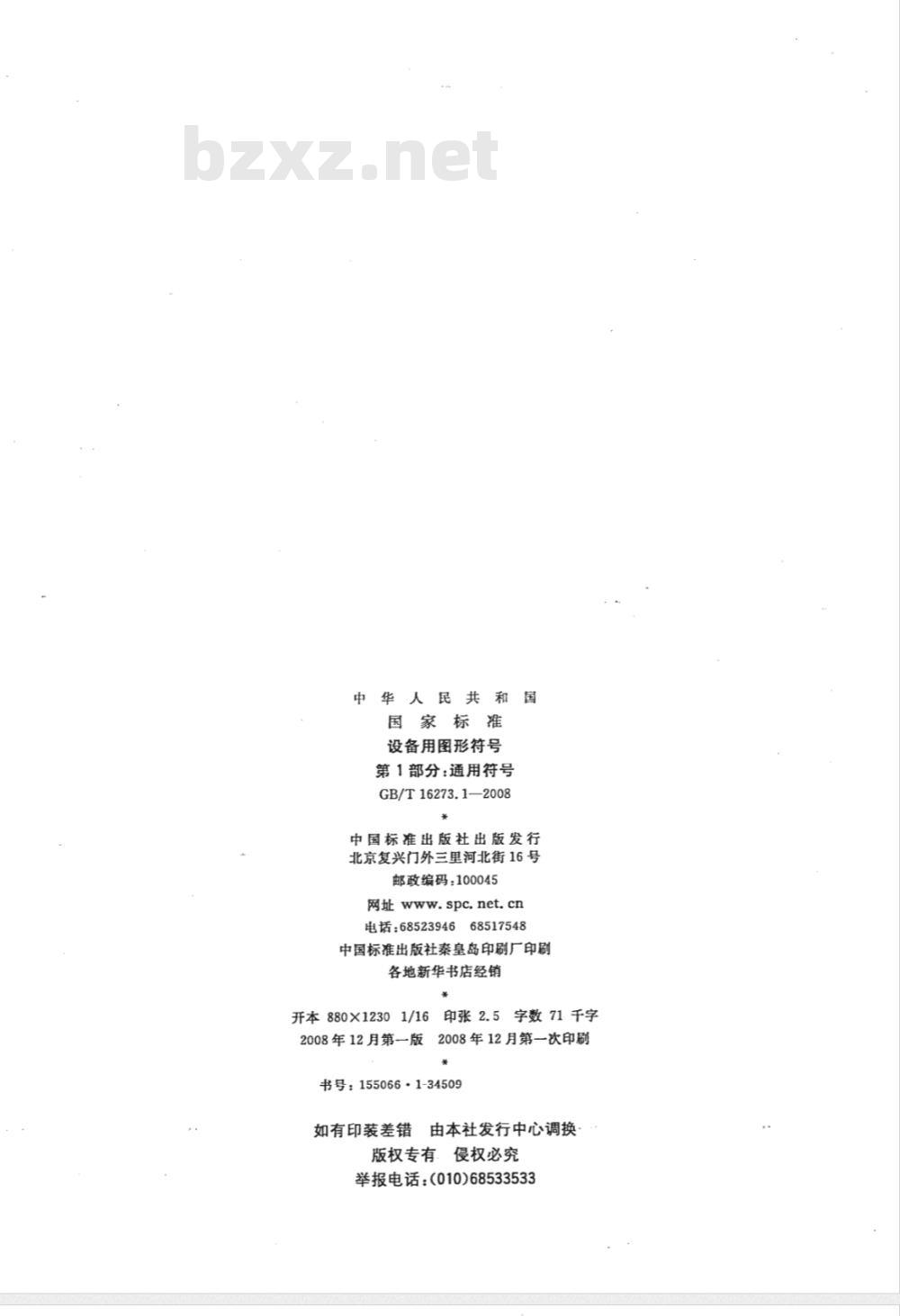

中华人民共和国
国家标准
设备用图形符号
第1部分：通用符号
GB/T16273.1—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
印张2.5字数71千字
开本880×12301/16
2008年12月第一版2008年12月第一次印刷*
书号：155066·1-34509
如有印装差错
由本社发行中心调换
版权专有，侵权必究
举报电话：(010)68533533
GB/T16273《设备用图形符号》目前分为六个部分：第1部分：通用符号；
第2部分：机床通用符号；
第3部分：电焊设备通用符号；
-第4部分：带有箭头的符号；
一第5部分：塑料机械通用符号；一第6部分：运输、装载机械及车辆检测通用符号。GB/T16273.1—2008
本部分为GB/T16273的第1部分，对应于ISO7000：2004《设备用图形符号索引和-览表》，与ISO7000：2004的一致性程度为非等效。本部分根据ISO7000:2004重新起草，其中的图形符号全部选自ISO7000：2004。

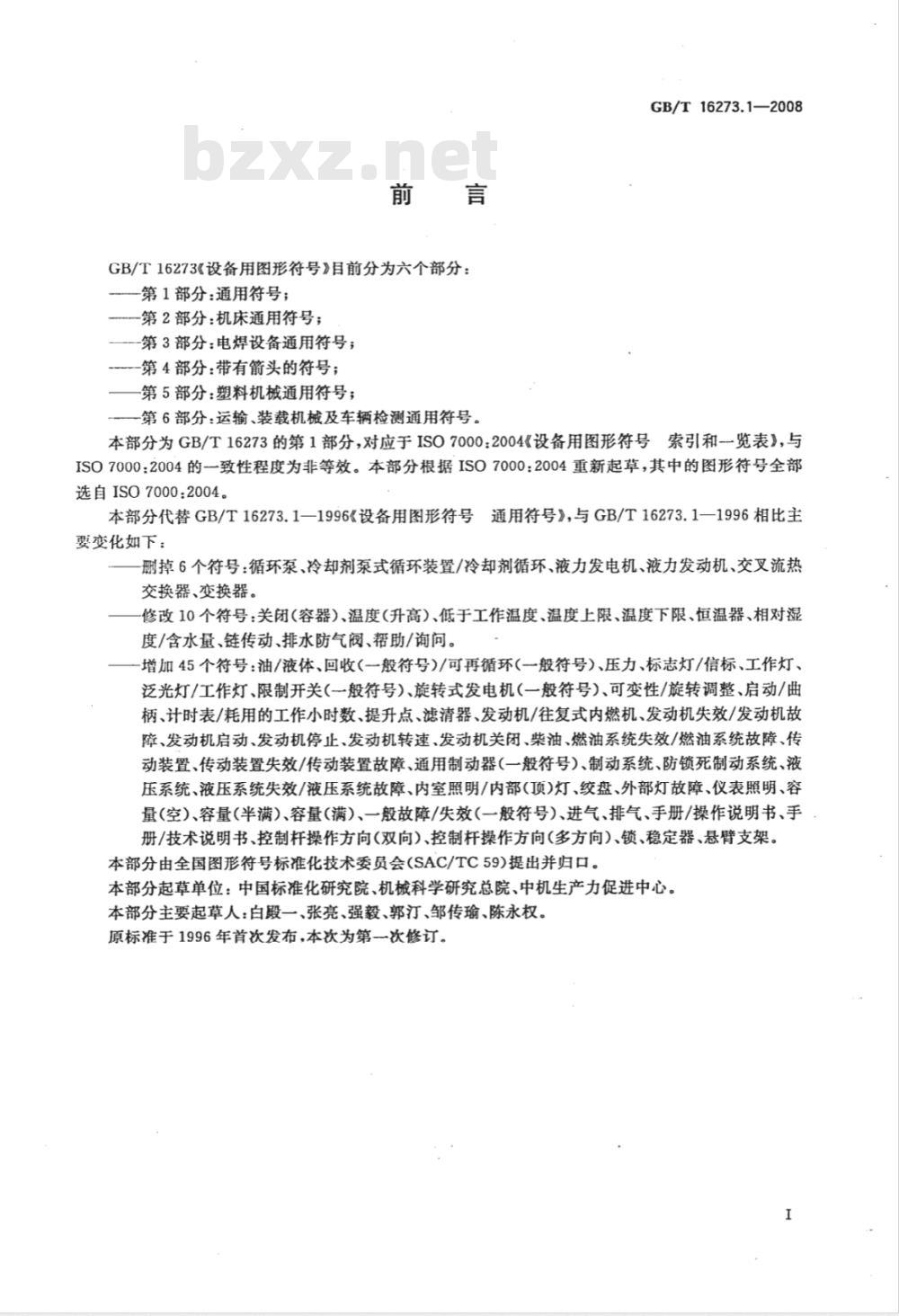

本部分代替GB/T16273.1—1996《设备用图形符号通用符号》，与GB/T16273.1—1996相比主要变化如下：
删掉6个符号：循环泵、冷却剂泵式循环装置/冷却剂循环、液力发电机、液力发动机、交叉流热交换器、变换器。
修改10个符号：关闭（容器）、温度（升高）、低于工作温度、温度上限、温度下限、恒温器、相对湿度/含水量、链传动、排水防气阀、帮助/询问。增加45个符号：油/液体、回收（一般符号）/可再循环（一般符号）、压力、标志灯/信标、工作灯、泛光灯/工作灯、限制开关（一般符号）、旋转式发电机（一般符号）、可变性/旋转调整、启动/曲柄、计时表/耗用的工作小时数、提升点、滤清器、发动机/往复式内燃机、发动机失效/发动机故障、发动机启动、发动机停止、发动机转速、发动机关闭、柴油、燃油系统失效/燃油系统故障、传动装置、传动装置失效/传动装置故障、通用制动器（一般符号）、制动系统、防锁死制动系统、液压系统、液压系统失效/液压系统故障、内室照明/内部(顶)灯、绞盘、外部灯故障、仪表照明、容量(空）、容量(半满)、容量（满）、一般故障/失效(一般符号)、进气、排气、手册/操作说明书、手册/技术说明书、控制杆操作方向（双向）、控制杆操作方向（多方向）、锁、稳定器、悬臂支架。本部分由全国图形符号标准化技术委员会(SAC/TC59)提出并归口。本部分起草单位：中国标准化研究院、机械科学研究总院、中机生产力促进中心。本部分主要起草人：白殿一、张亮、强毅、郭汀、邹传瑜、陈永权。原标准于1996年首次发布，本次为第一次修订。1范围

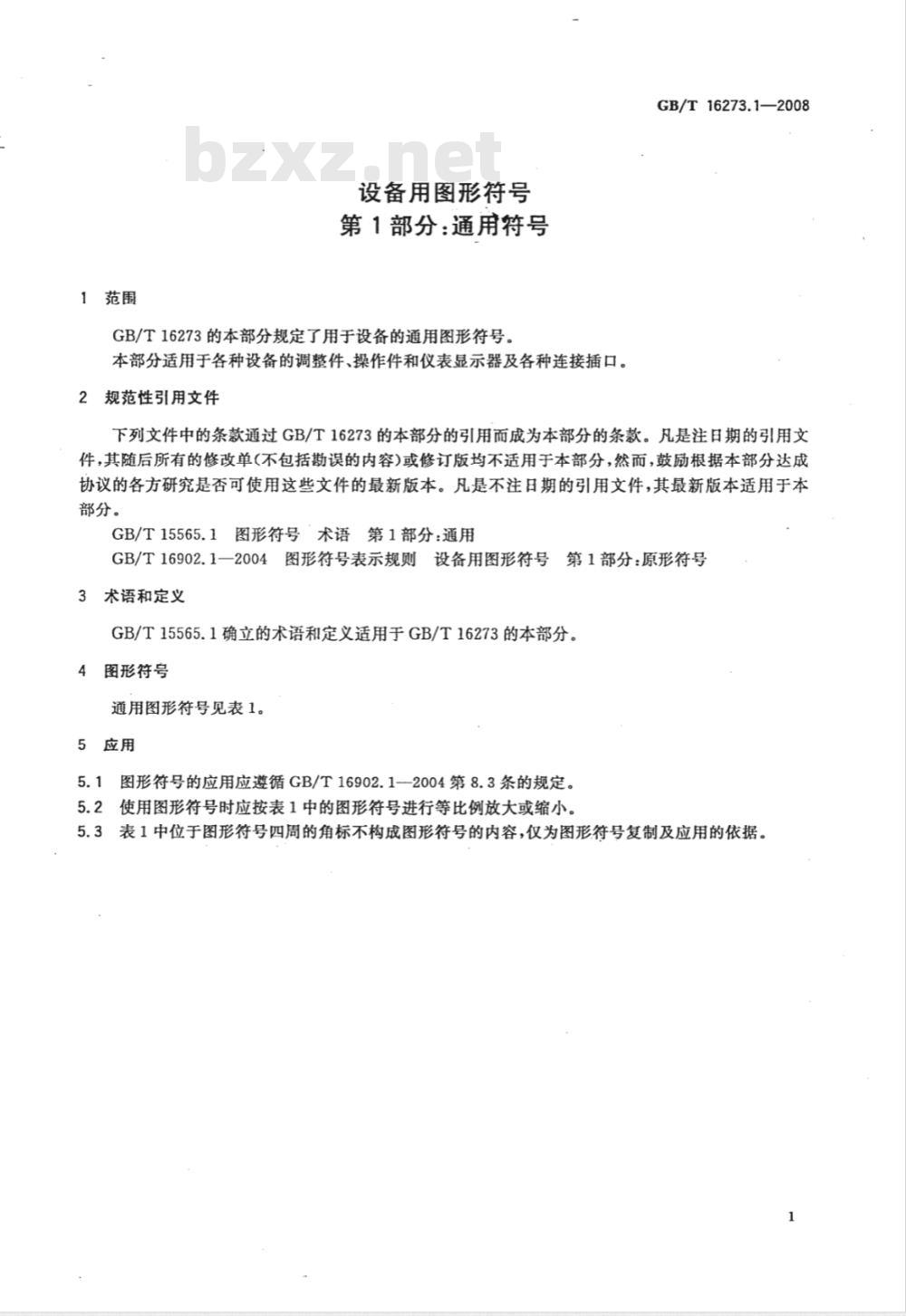

设备用图形符号
第1部分：通用符号
GB/T16273的本部分规定了用于设备的通用图形符号。本部分适用于各种设备的调整件、操作件和仪表显示器及各种连接插口。2规范性引用文件
GB/T16273.1—2008
下列文件中的条款通过GB/T16273的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T15565.1图形符号术语第1部分：通用GB/T16902.1一2004图形符号表示规则设备用图形符号第1部分：原形符号3术语和定义
GB/T15565.1确立的术语和定义适用于GB/T16273的本部分。4图形符号
通用图形符号见表1。
5应用
图形符号的应用应遵循GB/T16902.1—2004第8.3条的规定。5.1
使用图形符号时应按表1中的图形符号进行等比例放大或缩小。5.2
表1中位于图形符号四周的角标不构成图形符号的内容，仅为图形符号复制及应用的依据。GB/T16273.1—2008
图形符号

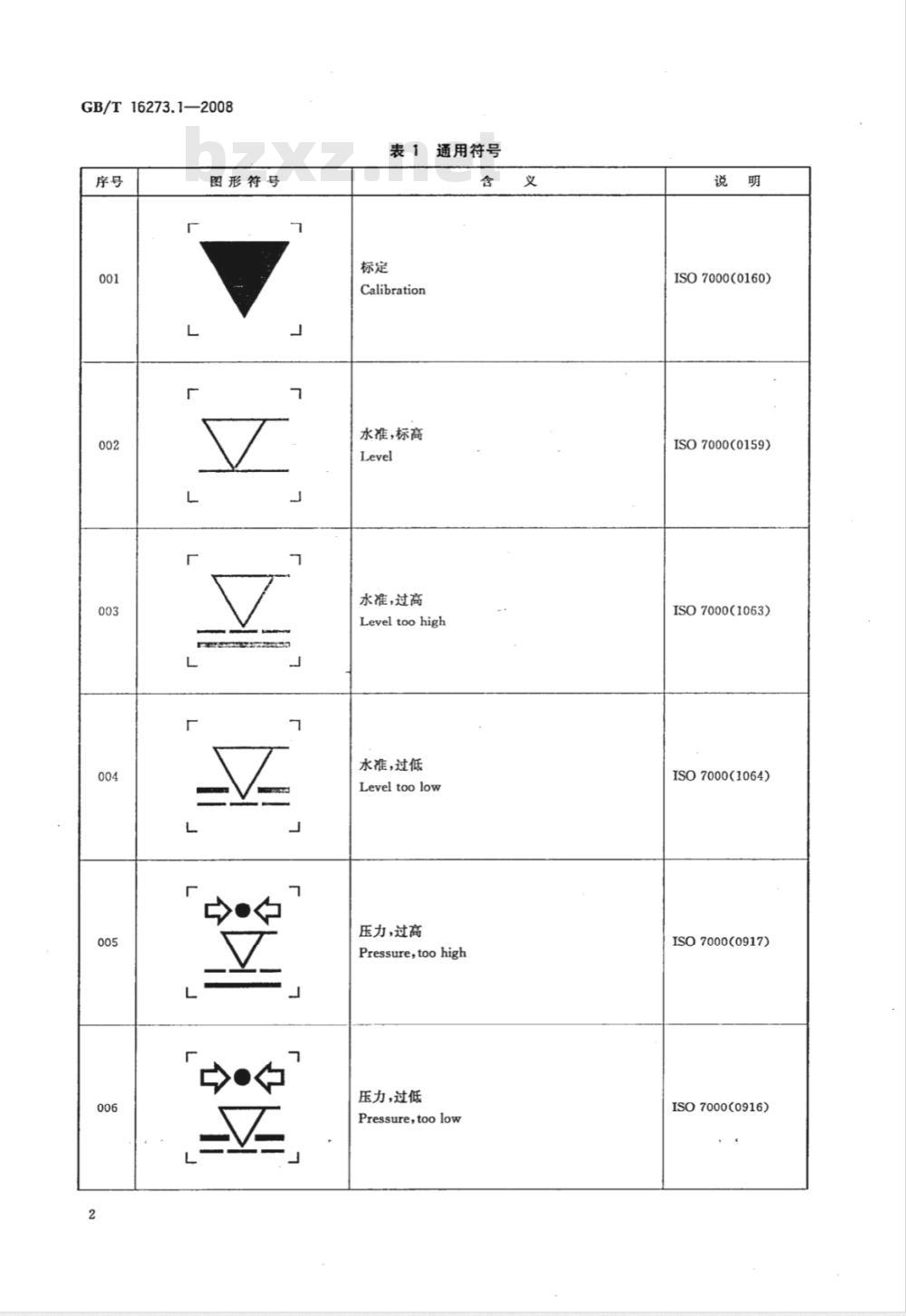

表1通用符号
Calibration
水准，标高
水准，过高
Level too high
水准，过低
Level too low
压力，过高
Pressure,too high
压力，过低
Pressure,toolow
ISO7000(0160)
ISO7000(0159)
ISO7000(1063)
ISO7000(1064)
ISO 7000(0917)
ISO7000(0916)
图形符号
表1 (续)
Reservoir
液面指示器
Level indicator(fluid)
Filling
排出;排空
Draining;emptying
Overflow
已打开.机械式
Opened ,mechanical
GB/T16273.1—2008
ISO7000(0359)
ISO7000(0361)
ISO7000(0028)
ISO7000(0029)
ISO7000(0030)
ISO7000(1120)
GB/T16273.1—2008
图形符号
表1 (续)
已关闭，机械式
Closed,mechanical
开启(容器）
Open(a container)
关闭(容器)
Close(a container)
结合；机械启动
Engaging;mechanical activation脱开：机械停止
Disengaging;mechanical deactivation储存槽：准备槽
Storage tank;preparation tank说明
ISO7000(1119)
ISO7000(0024)
ISO7000(0025)
ISO7000(0022)
ISO7000(0023)
ISO7000(0583)
图形符号
作业槽
表1(续)
Processing tank
升降槽
Raise or lower trough
Temperature
温度，升高
Temperature,increasing
温度，降低
Temperature,decreasing
高于工作温度
Above working temperature rangeGB/T 16273.1-2008
ISO7000(0582)
ISO7000(0074)
ISO7000(0034)
ISO7000(0035)
ISO7000(0036)
ISO7000(0432)
GB/T16273.1--2008
图形符号
表1(续)
低于工作温度
Below working temperature range温度上限
Upper limit of temperature
温度下限
Lowerlimitof temperature
恒温器
Thermostat
探针;传感器
Feeler;sensor
压力计
Pressuregauge
ISO7000(0433)
ISO 7000(0533)
ISO7000(0534)
ISO7000(0182)
ISO7000(0588)
ISO7000(0183)
图形符号
人人人
表1(续)
准备完毕(可以操作)
Ready(to proceed)
提高温度的预置开关
Present switching for temperature increase相对湿度；含水量
Relativehumidity;moisturecontent湿度测量
Measure humidity
压力测基
Pressuremeasurement
GB/T16273.1—2008
ISO7000(0422)
ISO7000(1140)免费标准下载网bzxz
ISO7000(0586)
ISO7000(0505)
ISO7000(0224)
ISO7000(0233)
GB/T16273.1—2008
图形符号
人人人
表1 (续)
Lubrication
加注润滑油
Lnbricating oil
加注润滑脂
Lubricant grease
水;液体
Water;fluid
气;通风
Bleeding
ISO7000(0031)
ISO7000(0391)
ISO7000(0787)
ISO7000(0536)
ISO7000(0537)
ISO7000(0596)
