【国家标准(GB)】 纺织纤维 线密度试验方法 振动仪法

ICS 59.060
中华人民共和国国家标准
GB/T16256--2008
代替GB/T16256—1996
纺织纤维
线密度试验方法
振动仪法
Textile fibres-Test method for linear density-Vibroscope method
2008-08-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-12-01实施

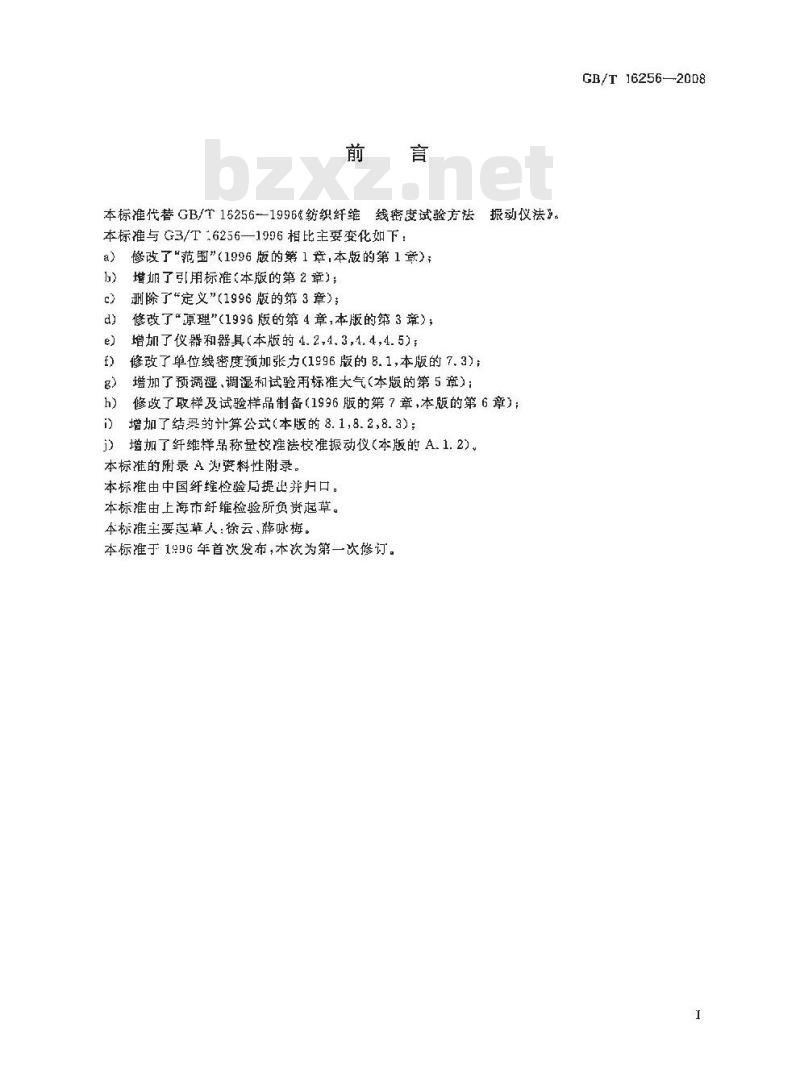

本标准代替GB/T15256--1996纺织纤维线密度试验方法振动役法”。
本标推与G3/T=6256—1996相比主要变化如下：修改了\范围”（1996版的第1章,本版的第1章）；a)
增加了引用标准（本版的第2章)；删除了\定义”（1996版的第3章)：dy
修改了*原理\（1996版的第4章，本版的第3章）增加了仪器和器具（本版的4.2,4.3,4.4,4.5)；修改了单位线密度预加张力(1996版的8.1,本版的7.3)增加了预调湿，调湿和试验用标准大气（本版的第5章）：修政了取样及试验样品制备（1996版的第7章，本版的第6章）;增加了结要的计算公式(本版的8.1,8.2,8.3)；i）增加了纤维样品称量校准法校准振动仪(本版的A.1. 2)。本标准的附录 A 为资料性附录。本标准由中国纤维检验局提出并归口。本标推由上海市纤维捡验所负贵起草。本标准主要趣草人;徐云、薛咏梅。本标准于1296年首次发布，本饮为第一次修订。GB/T16256—20D8

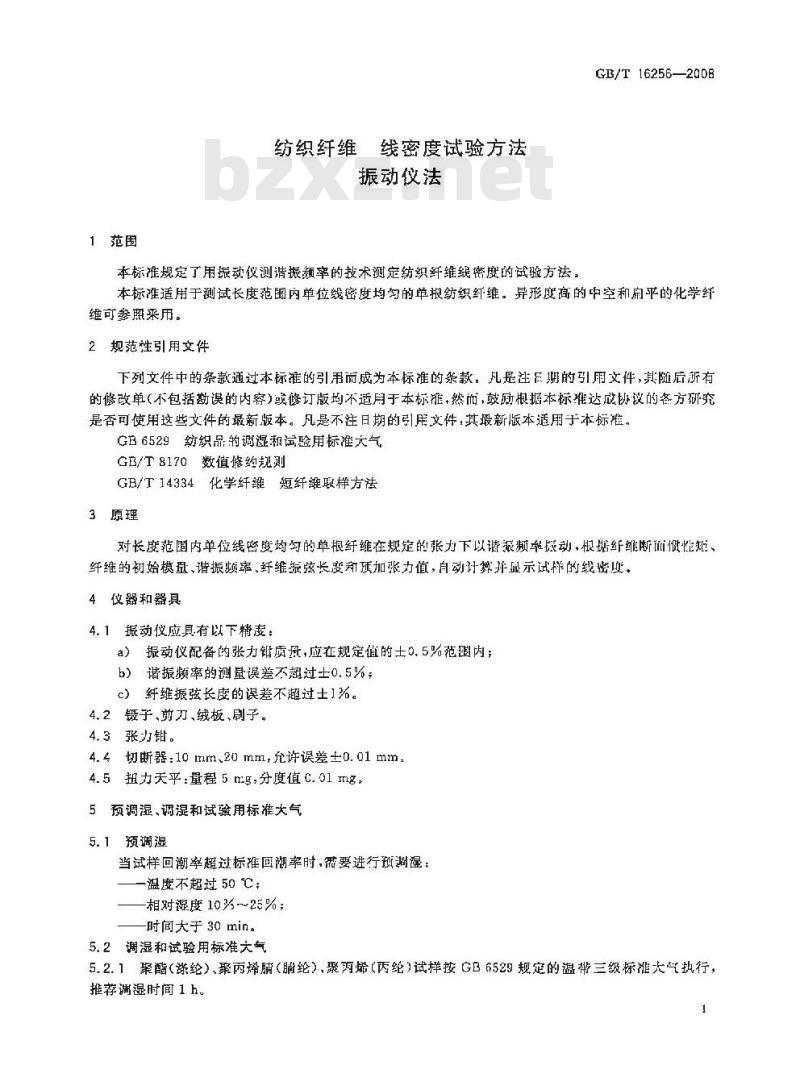

1范围
纺织纤维线密度试验方法
振动仪法
本标准规定了用振动仪测谐振频率的技术测定纺织纤维线密度的验方法，GB/T16256-—2008
本标准适用于测试长度范围内单位线密度均匀的单根纺织纤维。异形度高的中空和扇平的化学纤维可参照来用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，淇随后所有的修改单（不包猪数误的内寄惑修订版均不适于本标症·然而，鼓励限辑求标雅送贴切议的冬方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准GB6529纺织品的调湿和试验用标准大气GB/T8170数值修约规则
GB/T14334化学纤维短纤维取样方法3原理
对长度范国内单位线密度哟与的单根纤维在规定的张力下以谱振频率摄动，根垢纤断而惯性死、纤维的初始模量、谐振频率，纤维振弦长变和预加张力值，自动计算并显示试样的线密。4仪器和器具
4.1振动应具有以下精：
a）振动仪配备的张力钳质盘，应在规定值的士0.5%范围内；b）谐振频率的测量误差不超过士0.5%，c）纤维振弦长虚的误差不超过士1%，4.2镀子、剪刀、绒板、刷子。
4.3张力钳。
4.4切断器：10 tum.20 mm,允许误差土0.01mm，4. 5扭力天乎:量程 5 mg,分度值 c. 01 mg，5预调湿、调湿和试验用标准大气5.1预调湿
当试样回潮率超过标雅回潮率时，器要进行预调湿：一温度不超过50℃；
相对湿度10对～25%；
-时间大于30min。
5.2调湿和试验用标准大气
5.2.1聚酯（漆纶）、案丙烯腈（崩纶），聚两烯（丙纶）试样按GB6529规定的温带三级标雅大气热行，推荐调湿时间 1 h。
GB/T16256-—2008
5.2.2其他织纤维试样按 GB 6529 规定的温带二级标准大气执行,推荐调时间 1 h。6取样及试验样品制备
6.1纤维
按GB/T14334规定玻出不少于2000根纤维的试验样品，按式(1)计算纤绳的取样质量：Tm × Lm
式中：
m试验样品质量.单位为毫克mg);T.名义线密度，单位为分特克斯(dtex）—-名义长度，单位为（mm)
6.2纤维条
从批样中拍取20根实骏室样品，每根条样随机取出约100根纤维总计不少于2000根作为试验样品.
6.3丝束或长丝纤维
从批样中扯取验蜜样品后，剪取10段，每段长约50mm。每段随机取出约20g根纤维，总计不少于 2 000 根纤维作表密验样品。7试验步骤
按断录A
胶逆行校推
7.2将制备好的赋
整样品分别平铺在利纤继成对比色的绒板上用子从每10纤维取出1根用作直至取得所需的纤缠试验根数
试验，含弃其余9，
7.3按(0.150±0.0153cN/d:cx确定预张力。7.4用张力钳夹持纤继试详一端，将另一端来入振动仪的来持器，操作中应避免拉伸！7.5振动试样，记线整度值。
7. 6重复 7. 4、7.5,测试不少于50'根试样。8缩果计算
8.1平均线密度
平均线密度按式(2)计
我中：
T,一一平均线密度，单位为分特克斯(ctex)；一第主根纤维线案度值，单位为分特克斯（dtex)；试验次数。
计算结果按GB/T8170规定修约至三位有效数字。B.2线密度标准差
线密度标准差按式(3)计算。
T:-T>z
式中：
-线密度标准差，单位为分特克斯（dtex），Th
一第:根纤继线密度值单位为分特克斯(dtex)；T,—平均线密度，单位为分特克斯(dtex)；试验次数。
计算结果按GB/T8170规定修至三位有效数字。8.3变异系数
变异系数按式(4)计算。
式中：
变异系数，%
标准差，单位为分特克斯(dtex)；T,-一平均线密度逆检为分特克斯(dtex)。×100
计算结果按G度/T8%规定修约至三位有效数字。8.4线密度偏差素
线密度偏差率鞍(5)计算，
式中：
线密度偏差率，%：
平均线密度，单位为分特克斯(dtcx)名义线密度，单位为分特克斯(atcx），计算结果按:GB/T 817c 规定修约至小数点后两位。C
试验报告
试验报告应包议下内容：
样品的名称和规格：
采用的标准编号仪器设备及试验参数：试验结果：
试验用的湿度；
试验日期和试验者，
备注。
GB/T 16256-2008
GB/T 16256—2008
A.1报动仪的校准
A.1.1标准样品校准法
附录A
（资料性附录）
振动仪校准及试验结果的修正方法A，1.1.1对带校准拨盘的报动仪，记下校准拨盘上的读数K1；无校准拨盘的振动仪，取K，=1。A.1.1.2从标雅样品或有证标准样品中，按第6章规定取出100根纤维。A.1.1.3根据标雅样品的线密度值，按7.3规定确定预张力，选择张力钳的质量。斥振动仪测试100根纤维，计算平均线密度。
A.1.2纤维样品称整校准法
纤维样品称量校准法适脂于常规纤维和异形纤维、中空纤维等特殊纤维。A.1.2.1对带校准拨遮的派动仪，记下校准援盘上的读数Kl;无校准拨盘的振动仪，取K=1。A，1.2.2从与待测纤维同种类的纤维样品中，抽取1C0根纤维，按7.3规定确定张力，选择张力钳的质量，用振动仪测试。计算其平均线密度和变异系数。当变异系数不大于10必，该样品可以用二校。
A. 1. 2. 3
的标雅值。
没有名义线密变的样品以GB/T14335·2008中规定的方法A测得的线密度视作其线密度A. 1. 3校准系数的计算
按(A.1)计算校准系效 K。
武中：
K.校准系数；
K-”校准拨盘的读数；无校准拨盘的振动仪，,=1；T”《标准样品的标称线密度值或样品的标准值，单位为分特克斯(dtex)：T。\-一标准样品的平均线密度值，单位为分特克斯(dtex)。计筛结果按GB/T8170规定修约至四位有效数字。A.2试样测试结果的修正
对拨盘已校准的振动仪，测试结果不再修正。对无校准拨盘的振动仪，按式（A.2)修正试验结果。Ta=KxT
式中：
T——试验样品修正后的结果，单位为分特克斯(dtex)；4
K—校准系数；bzxz.net
T.——试验样品的测定值，单位为分特克斯(dtex)。计算结果按
安GB/T8170规定修约至四位有效数字。GB/T16256—2008
GB/T16256-2008
中华人民共和国
国家标准
纺织纤维线密度试验方法
振动仪法
GB/T 16256--2008
中国标准出版杜出版发行
北京复兴门外三里河北街16号
邮攻编码：100045
网址 www, spe. net. en
电话：685239466817542
中国标症出版社彝望岛印刷广印刷各地新华书店经销
开本880×12301/6
2005年5月第一版
印张0.75
字数10千字
2008年9月第一次印
书号：155086-1-33903定价14.00 元告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
