- GB/T 22131-2008 筒形锻件内表面超声波检测方法
【国家标准(GB)】 筒形锻件内表面超声波检测方法
本网站 发布时间:
2024-06-25 21:33:44
- GB/T22131-2008
- 现行
标准号:
GB/T 22131-2008
标准名称:
筒形锻件内表面超声波检测方法
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
2008-06-25 -
实施日期:
2009-01-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
105.14 KB
标准简介/下载
点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了筒形锻件内表面超声波探伤的基本步骤。本标准适用于手工检测方式,但不限制使用其他检测方式,如机械化或自动化检测方式。本标准适用于内径尺寸≥63.5mm 的筒形锻件。本标准未涉及与使用有关的安全问题。本标准的使用者有责任在使用前制订合适的安全和保健措施,并确定其适用范围。本标准与ASTM A939—2007相比,存在下列技术性差异:———在3.6中增加了探头频率“如2 MHz或2.5 MHz”;———在4.1中,仪器许用频率由“1 MHz,2.25 MHz和5 MHz”改为“1 MHz,2 MHz,2.25 MHz,2.5 MHz和5 MHz”;———在4.2中增加了“或100%屏高”;———在4.4中增加了“也可使用性能相当的其他频率和尺寸的探头”。 GB/T 22131-2008 筒形锻件内表面超声波检测方法 GB/T22131-2008
标准内容
部分标准内容:
标准下载站
anystandards.com85

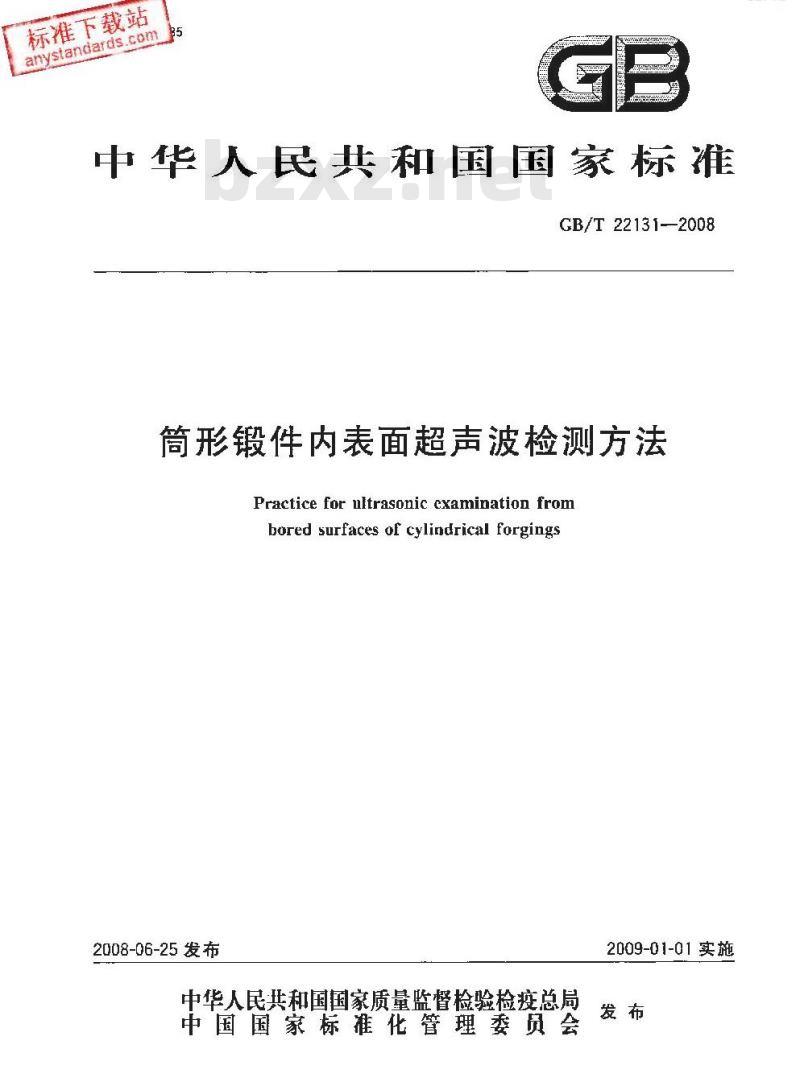

中华人民共和国国家标准
GB/T22131-—2008
筒形锻件内表面超声波检测方法Practice for nltrasonic cxamination frombored surfaces of cylindrical forgings2008-06-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施
标准下载站
anystandards.com
GB/T 22131—2008

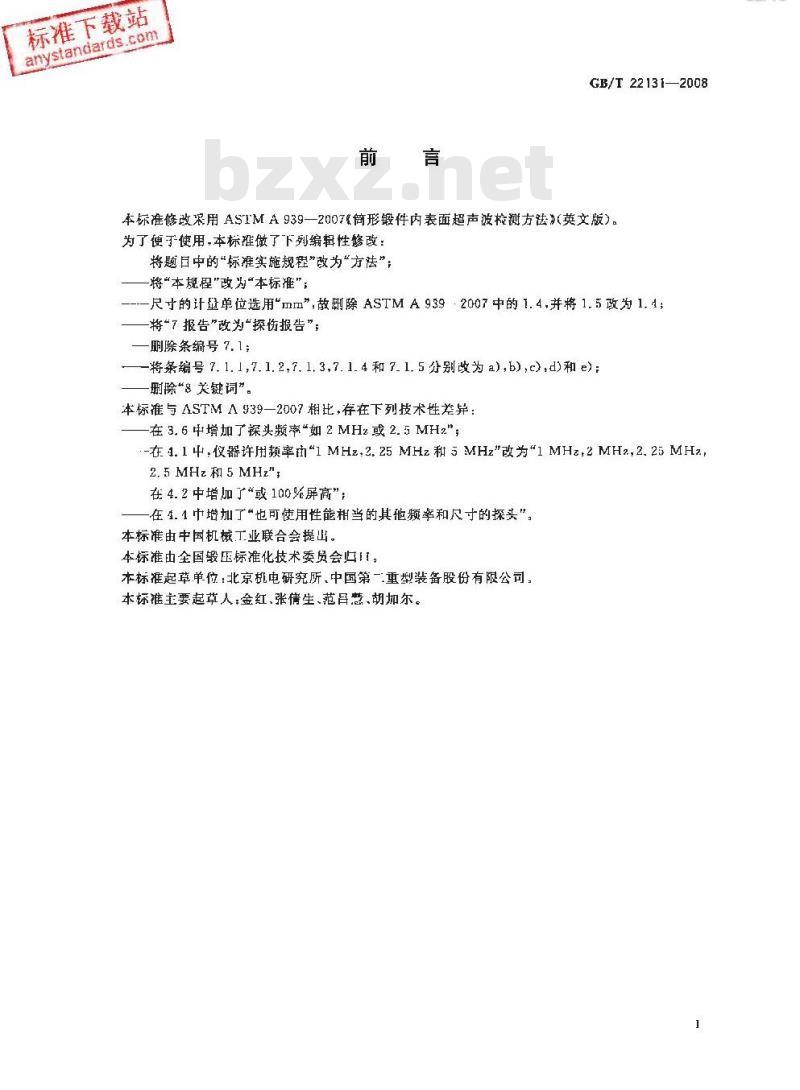

本标准修改采用ASTMA939—2007筒形锻件内表面超声波检测方法(英文版)。为了便于使用,本标推做了下列编辑性改:将题目中的“标准实施规程\改为“方法\:将“本规程\改为\本标推”;---尺寸的计量单位选用\mm\,故删除 ASTMA939:2007中的1.4.并将1.5政为1.1;——将“7报告”改为“探伤报告”;—删除条编号7.1;
—将条编号 7. 1. 1,7. 1. 2,7. 1,3,7. 1. 4 和 7. 1. 5 分别改为 a),b),e),d)和 e) ;删除“8关键词”。
本标准与ASTM A939—2007相比,存在下列技术性差异:在 3, 6 中增加了探头频牵\如 2 MHz或 2. 5 MHz\;:-在 4. 1 中,仪器许用赖率由\1 MHz,2, 25 MHz 和 5 MHz\改为\1 MHz,2 MHz,2. 25 MHz.,2. 5 MHz 和 5 MHz\:
在4.2中增加了“或100%屏高”;-在4.1中增加了“也可使用性能相当的其他频率和尺寸的探头”,本标准由中国机械丁业联合会提出。本标准由全国毁压标准化技术委贯会归!!本标准起草单位:北京机电研究所,中国第一重型装备股份有限公司,本标准主要起草人;金红张情生、范吕慧、胡加尔。1
标准下载站
anystandards.com

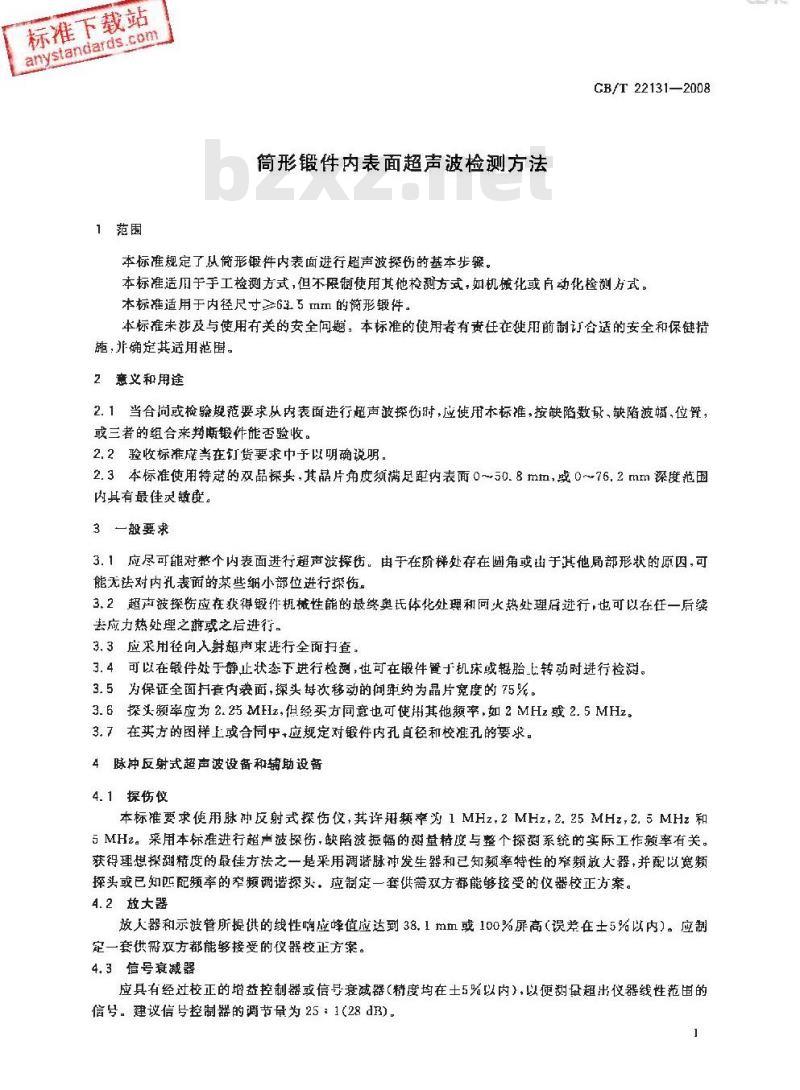

1范围
筒形锻件内表面超声波检测方法本标准规定了从筒形锻件内表面进行超声波探伤的基本步。CB/T 22131—2008
本标准适用于手工检测方式,但不限制使用其他检测方式,如机械化或自动化检测方式。标准适用于内径尺寸≥635 mm 的简形锻件。本标准未莎及与使用有关的安全间题:本标准的使用者有责任在使用前制订合适的安全和保键措施,并确定其适用范围。
2意义和用途
2.1当合尚或检验规范要求从内表面进行超声波探伤时,应使用本标准,按缺陷数量,缺陷波幅,位置,或三者的组合来判锻件能否验收。2.2验收标准庭当在订货要求中于以明确说明。2.3本标准使用特寇的双品探头,其品片角度须满足距内表面0~50.8mm,或0~76.2mm深度范围内具有最佳灵敏度。
3一般要求
3.1应尽可能对整个内表面进行超声波探伤。由于在阶梯处存在圆角或由于其他局部形状的原因,可能无法对内孔表面的某些细小部位进行探伤。3.2超声波探伤应在获得锻件机械性能的最终奥氏体化处理和火热处理后进行,也可以在任一后续去府力热处理之或之后进行。
3.3应采用径向人射超声束进行全面扫查,3.4可以在锻件处于静止状态下进行检测,也可在锻件置于机床或辊胎E转动时进行检测。3.5为保证全面套内衰面,头每次移动的问弹约为晶片宽度的75%。3.6探头频率应为2.钙MHz.但经买方同意也可使册其他频率,如2MHz或2.5MH2。3.7在买方的图样上或合同中应规定对锻件内孔直径和校准孔的要求。4脉冲反射式超声波设备和辅助设备4.1探伤仪
本标推要求使用脉冲反射式探伤仪,其许册频牵为1MHz.2MHz,2.25MHz,2.5MHz和5MHz。采用本标准进行超声波探伤,缺陷波振幅的测量精度与整个探测系统的实际工作额率有关。获得理想探测精度的最佳方法之一是采用调谐脉冲发生器和已知频率特性的窄题放大器,并配以宽频探头或已知匹配频率的窄频调谐探头。应制定一套供需双方都能够接受的仪器校正方案。4.2放大器
放人器和示波管所提供的线性响应峰值应达到38.1mm或100%屏高(误差在士5%以内)。应制定一套供需双方都能够接受的仪器校正方案。4.3信号衰减器
应具有经过校正的增益控制器或信导衰减器(精度均在土5%以内),以便翘量超出仪器线性范围的信号。建议信号控制器的调节量为25:1(28dB)。1
标准下载站
anystandards.com
GB/T 22131—2008

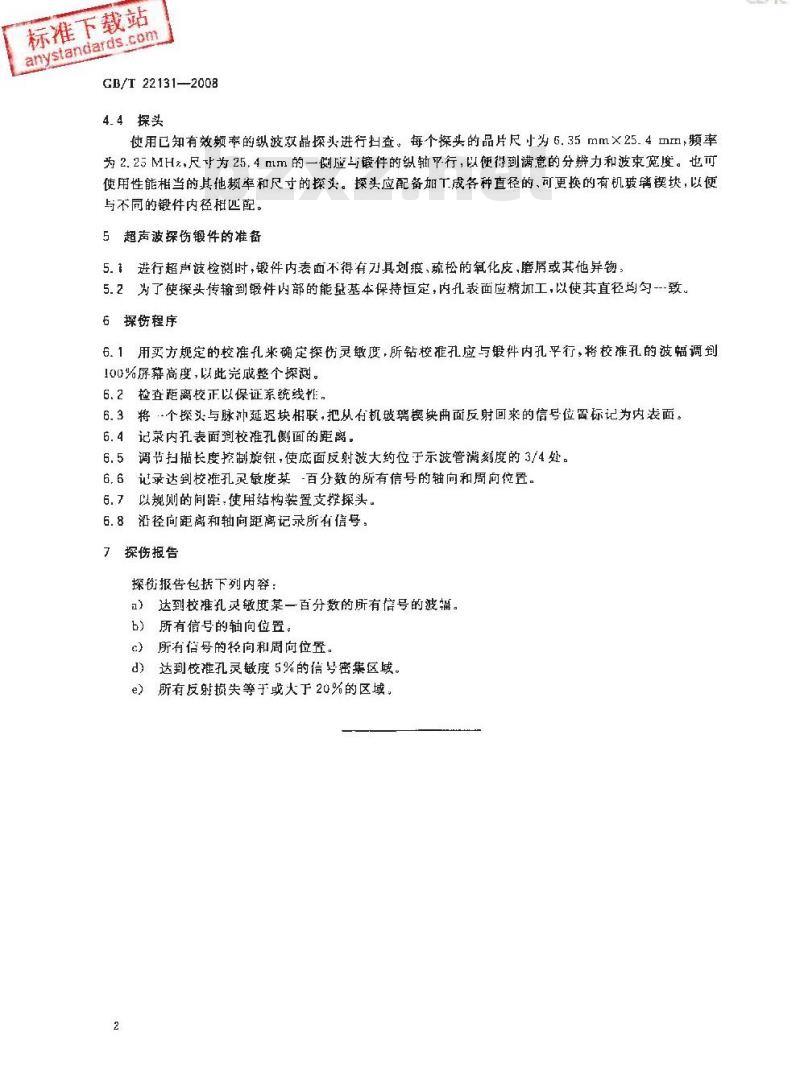

4.4探头
使用已知有效频率的纵波双晶探头进行扫查。每个探头的品片尺小为6.35mm×25.4mm,频率为2.25MH,尺下为25.4mm的一侧应与锻件的纵轴平行,以便得到满意的分辨力和波束宽度。也可使用性能相当的其他频率和尺寸的探头。探头应配备加工成各种直径的、可更换的有机玻璃锲块,以便与不同的锻件内径程匹配。
5超声波探伤锻件的准备
5.1进行超肖波检测时,锻件内表面不得有刀其划痕、疏松的氧化皮,磨屑或其他异物5.2为了使探头传输到锻件内部的能基本保持恒定,内孔表面应精加工,以使其直轻均匀--致。6探伤程序免费标准下载网bzxz
6.1用买方规定的校准孔米确定探伤灵敏度,所钻校准孔应与锻件内孔平行,将校准孔的波幅调到100%序幕高度,以此完成整个探测。6.2检查距离校正以保证系统线,6.3将·个探头与脉外延退块相联,把从有机玻璃楔块曲面反射回来的信号位胃标记为内表面。6.4记录内扎表面到校谁孔侧面的距离。6.5调节扫长度挖制旋钮,使底面反射波大约位于示波管满刻度的3/4处。6.6记录达到校准孔灵敏某-百分数的所有信号的轴向和周向位置。6.7以规则的间距,使用结构装置支擀探头。6.8沿径向距离和轴向距离记录所有信号:7探伤报告
探伤报告包括下列内容:
a)达到校准孔灵敏度某一百分数的所有信号的波辐。b)所有信号的轴向位置。
c)所有信号的径向和周向位置。d)达到校准孔灵敏度5%的信号密集区域。e)所有反射损失等于或大于20%的区域2
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
anystandards.com85
中华人民共和国国家标准
GB/T22131-—2008
筒形锻件内表面超声波检测方法Practice for nltrasonic cxamination frombored surfaces of cylindrical forgings2008-06-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施
标准下载站
anystandards.com
GB/T 22131—2008
本标准修改采用ASTMA939—2007筒形锻件内表面超声波检测方法(英文版)。为了便于使用,本标推做了下列编辑性改:将题目中的“标准实施规程\改为“方法\:将“本规程\改为\本标推”;---尺寸的计量单位选用\mm\,故删除 ASTMA939:2007中的1.4.并将1.5政为1.1;——将“7报告”改为“探伤报告”;—删除条编号7.1;
—将条编号 7. 1. 1,7. 1. 2,7. 1,3,7. 1. 4 和 7. 1. 5 分别改为 a),b),e),d)和 e) ;删除“8关键词”。
本标准与ASTM A939—2007相比,存在下列技术性差异:在 3, 6 中增加了探头频牵\如 2 MHz或 2. 5 MHz\;:-在 4. 1 中,仪器许用赖率由\1 MHz,2, 25 MHz 和 5 MHz\改为\1 MHz,2 MHz,2. 25 MHz.,2. 5 MHz 和 5 MHz\:
在4.2中增加了“或100%屏高”;-在4.1中增加了“也可使用性能相当的其他频率和尺寸的探头”,本标准由中国机械丁业联合会提出。本标准由全国毁压标准化技术委贯会归!!本标准起草单位:北京机电研究所,中国第一重型装备股份有限公司,本标准主要起草人;金红张情生、范吕慧、胡加尔。1
标准下载站
anystandards.com
1范围
筒形锻件内表面超声波检测方法本标准规定了从筒形锻件内表面进行超声波探伤的基本步。CB/T 22131—2008
本标准适用于手工检测方式,但不限制使用其他检测方式,如机械化或自动化检测方式。标准适用于内径尺寸≥635 mm 的简形锻件。本标准未莎及与使用有关的安全间题:本标准的使用者有责任在使用前制订合适的安全和保键措施,并确定其适用范围。
2意义和用途
2.1当合尚或检验规范要求从内表面进行超声波探伤时,应使用本标准,按缺陷数量,缺陷波幅,位置,或三者的组合来判锻件能否验收。2.2验收标准庭当在订货要求中于以明确说明。2.3本标准使用特寇的双品探头,其品片角度须满足距内表面0~50.8mm,或0~76.2mm深度范围内具有最佳灵敏度。
3一般要求
3.1应尽可能对整个内表面进行超声波探伤。由于在阶梯处存在圆角或由于其他局部形状的原因,可能无法对内孔表面的某些细小部位进行探伤。3.2超声波探伤应在获得锻件机械性能的最终奥氏体化处理和火热处理后进行,也可以在任一后续去府力热处理之或之后进行。
3.3应采用径向人射超声束进行全面扫查,3.4可以在锻件处于静止状态下进行检测,也可在锻件置于机床或辊胎E转动时进行检测。3.5为保证全面套内衰面,头每次移动的问弹约为晶片宽度的75%。3.6探头频率应为2.钙MHz.但经买方同意也可使册其他频率,如2MHz或2.5MH2。3.7在买方的图样上或合同中应规定对锻件内孔直径和校准孔的要求。4脉冲反射式超声波设备和辅助设备4.1探伤仪
本标推要求使用脉冲反射式探伤仪,其许册频牵为1MHz.2MHz,2.25MHz,2.5MHz和5MHz。采用本标准进行超声波探伤,缺陷波振幅的测量精度与整个探测系统的实际工作额率有关。获得理想探测精度的最佳方法之一是采用调谐脉冲发生器和已知频率特性的窄题放大器,并配以宽频探头或已知匹配频率的窄频调谐探头。应制定一套供需双方都能够接受的仪器校正方案。4.2放大器
放人器和示波管所提供的线性响应峰值应达到38.1mm或100%屏高(误差在士5%以内)。应制定一套供需双方都能够接受的仪器校正方案。4.3信号衰减器
应具有经过校正的增益控制器或信导衰减器(精度均在土5%以内),以便翘量超出仪器线性范围的信号。建议信号控制器的调节量为25:1(28dB)。1
标准下载站
anystandards.com
GB/T 22131—2008
4.4探头
使用已知有效频率的纵波双晶探头进行扫查。每个探头的品片尺小为6.35mm×25.4mm,频率为2.25MH,尺下为25.4mm的一侧应与锻件的纵轴平行,以便得到满意的分辨力和波束宽度。也可使用性能相当的其他频率和尺寸的探头。探头应配备加工成各种直径的、可更换的有机玻璃锲块,以便与不同的锻件内径程匹配。
5超声波探伤锻件的准备
5.1进行超肖波检测时,锻件内表面不得有刀其划痕、疏松的氧化皮,磨屑或其他异物5.2为了使探头传输到锻件内部的能基本保持恒定,内孔表面应精加工,以使其直轻均匀--致。6探伤程序免费标准下载网bzxz
6.1用买方规定的校准孔米确定探伤灵敏度,所钻校准孔应与锻件内孔平行,将校准孔的波幅调到100%序幕高度,以此完成整个探测。6.2检查距离校正以保证系统线,6.3将·个探头与脉外延退块相联,把从有机玻璃楔块曲面反射回来的信号位胃标记为内表面。6.4记录内扎表面到校谁孔侧面的距离。6.5调节扫长度挖制旋钮,使底面反射波大约位于示波管满刻度的3/4处。6.6记录达到校准孔灵敏某-百分数的所有信号的轴向和周向位置。6.7以规则的间距,使用结构装置支擀探头。6.8沿径向距离和轴向距离记录所有信号:7探伤报告
探伤报告包括下列内容:
a)达到校准孔灵敏度某一百分数的所有信号的波辐。b)所有信号的轴向位置。
c)所有信号的径向和周向位置。d)达到校准孔灵敏度5%的信号密集区域。e)所有反射损失等于或大于20%的区域2
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
