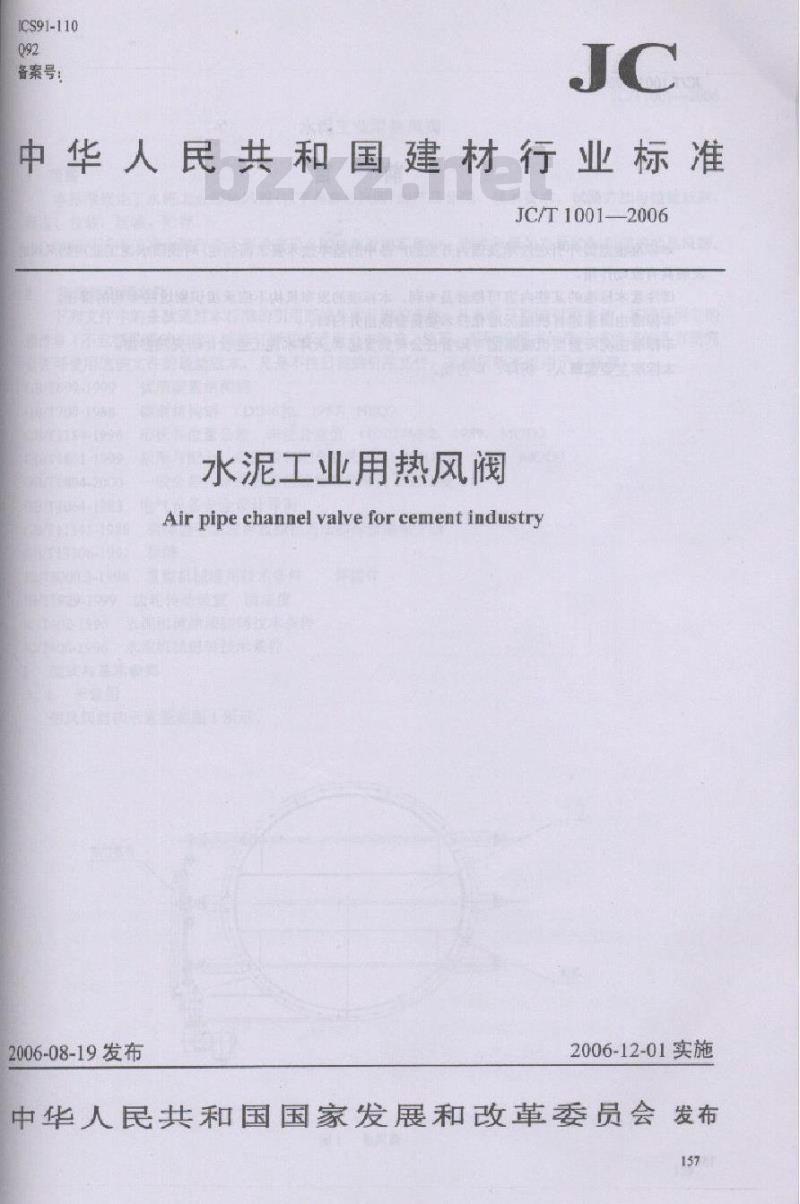

【建筑材料行业标准(JC)】 水泥工业用热风阀

ICS91-110
备案号：
中华人民共和国建材行业标准
JC/T10012006
水泥工业用热风阀
Airpipechannelvalveforcementindustry2006-08-19发布
2006-12-01实施
中华人民共和国国家发展和改革委员会发布157
IC/T10012006

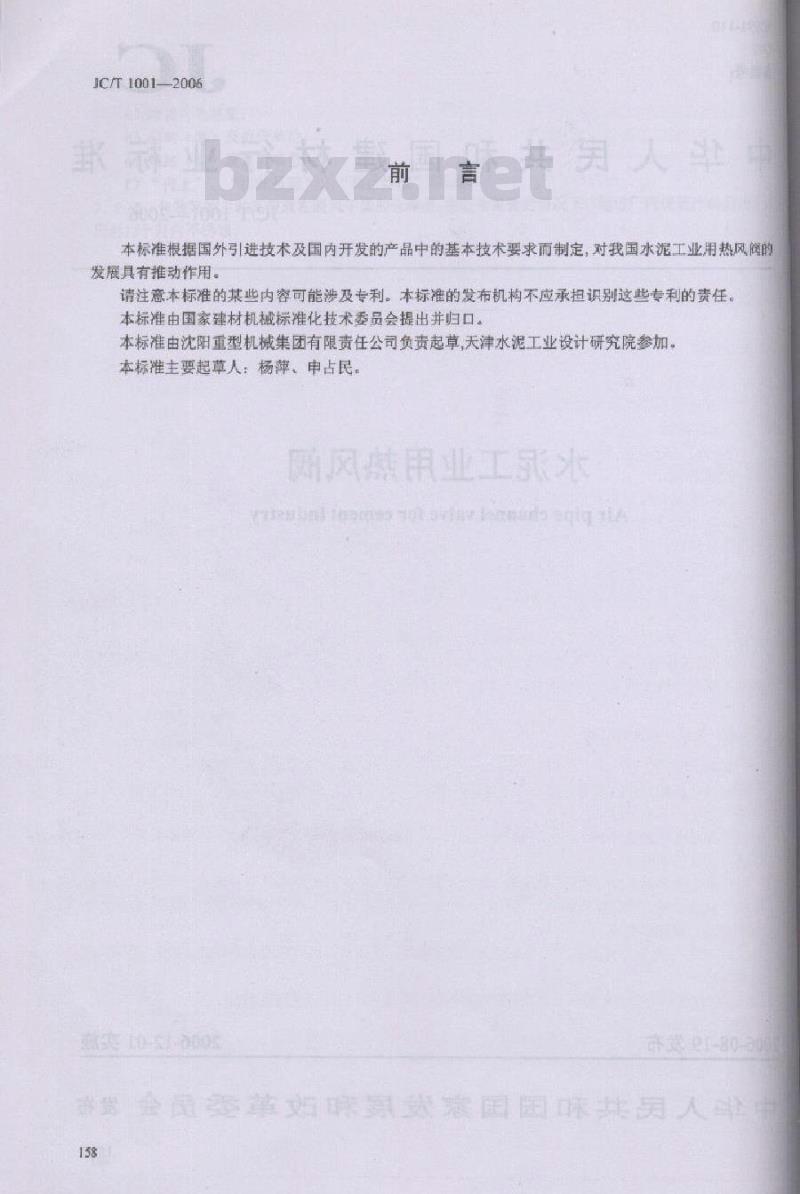

业林前国共男人
本标准根据国外引进技术及国内开发的产品中的基本技术要求而制定，对我国水泥工业用热风阅的发展具有推动作用。
请注意本标准的某些内容可能涉及专利。本标准的发布机构不应承担识别这些专利的责任本标准由国家建材机械标准化技术委员会提出并归口。本标准由沈阳重型机械集团有限责任公司负责起草，天津水泥工业设计研究院参加，本标推主要起草人：杨萍。申占民网风用业工尿术
nassgig
游突10-51-0005
帝1-80-0
办贵金品多妇际家费家国园味共吴人业158
水泥工业用热风阀
团全国
JC/T1001-—2006
本标准规定了水泥工业用热风阀（以下简称热风阀）的产品分类、技术要求、试验方法与检验规则标志、包装、运输、贮存
本标准适用于在水泥行业大型成套设备的通风管路系统中完成风量的自动控制和调节的热风阀o
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T699-1999
GB/T700-1988
GB/T1184-1996
GB/T1801-1999
GB/T1804-2000
GB/T4064-1983
GB/T11345-1989
GB/T13306-1991
JB/T5000.3-1998
JB/T7929-1999
JC/T402-1996
优质碳素结构钢
碳素结构钢（DIN630：1987.NEQ）形状和位置公差未注公差值（ISO2768-2：1989，MOD）极限与配合公差带和配合的选择（ISO1829：1995，MOD）一般公差未注公差的线性和角度尺寸的公差电气设备安全设计导则
钢焊缝手工超声波探伤方法和探伤结果分级标牌
重型机械通用技术条件
齿轮传动装置清洁度
水泥机械涂漆防锈技术条件
水泥机械包装技术条件
JCT406-1996
型式与基本参数
3.1示意图

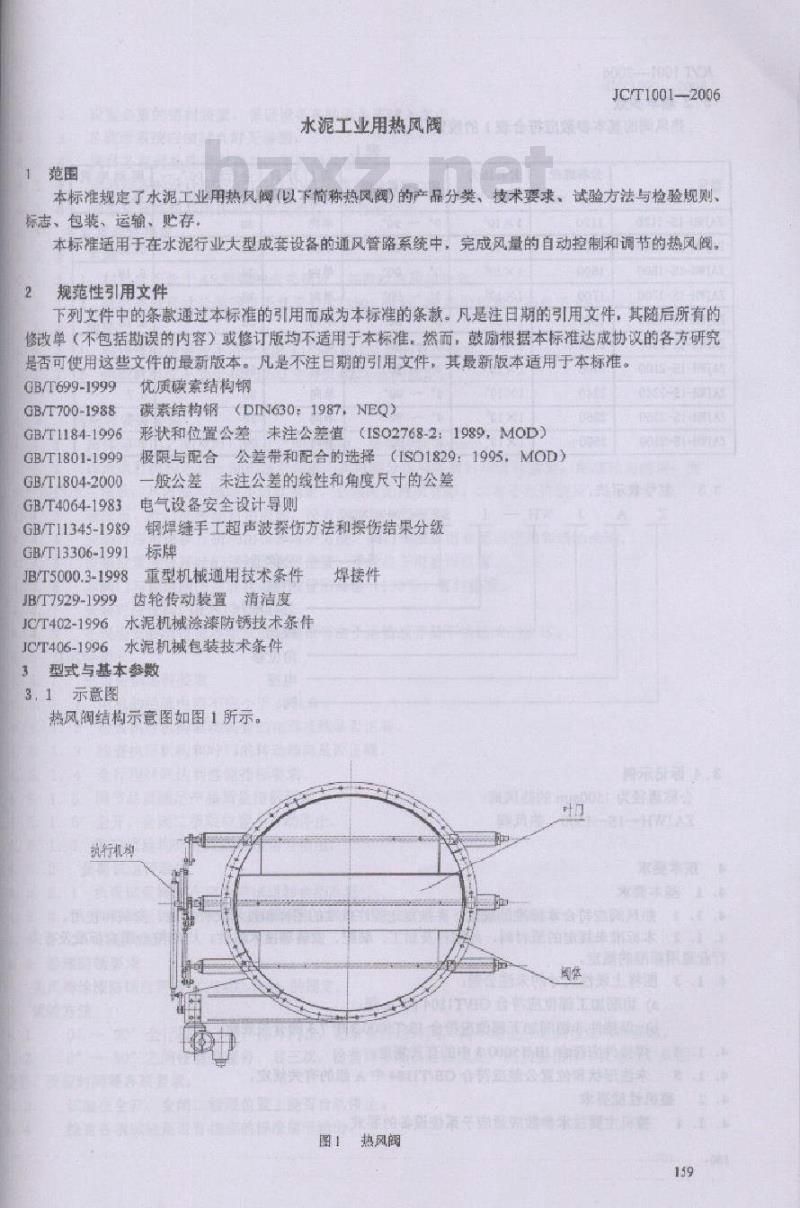

热风阔结构示意图如图1所示。
执行机构
焊接件
越元5
热风阁
天精医力
JC/T1001—2006

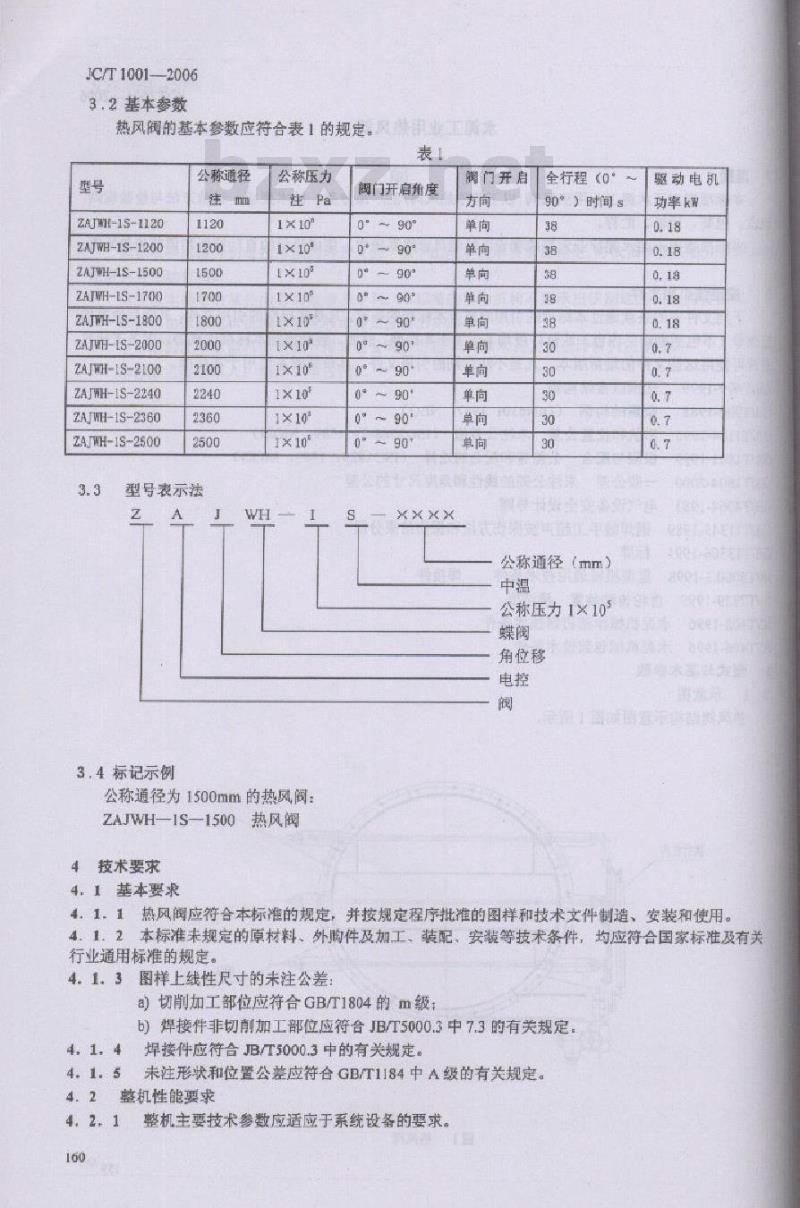

3.2基本参数
热风阀的基本参数应符合表1的规定。风装业工服光表
ZAJWH-1S-1120
ZAJWH-1S-1200
ZAJWH-1S-1500
ZAJWH-IS-1700
ZATWH-IS-1800
ZAJWH-1S-2000
ZAJWH-1S-2LO0
ZAJWH-1S-2240
ZAJWH-1S-2360
ZAJWH-1S-2500
公称通径
型号表示法
3.4标记示例
公称压力
1X10°
1x10°
1×10%
1×10m
公称通径为1500mm的热风阀：
ZAJWH-1S--1500热风阀
4技术要求
4.1基本要求
翻门开启角度
0°90°
0°90°
0°～90
0～90
0°—90
阀门开自
全行程（0°
90°）时间s
公称通径（mm）
公称压力1×10%
角位移
驱动电机
功率kw
国国购
4.1.1热风阅应符合本标准的规定，并按规定程序批准的图样和技术文件制造、安装和使用。4.1.2本标准未规定的原材料、外购件及加工、装配、安装等技术条件，均应符合国家标准及有关行业通用标准的规定。
4.1.3图样上线性尺寸的未注公差：a）切削加工部位应符合GB/T1804的m级：b）焊接件非切削加工部位应符合JB/T5000.3中7.3的有关规定4.1.4
焊接件应符合JB/T5000.3中的有关规定。未注形状和位置公差应符合GB/T1184中A级的有关规定。4.2整机性能要求
整机主要技术参数应适应干系统设备的要求。42.2
设置必要的密封装置，保证设备各轴承内不进入灰尘。各润滑系统应密封良好无渗漏
阀体各密封处应密封良好，不应泄漏粉尘。电器设备的设计应符合GB/T4064的有关规定。同型号规格的易损件应具有互换性，并容易更换3

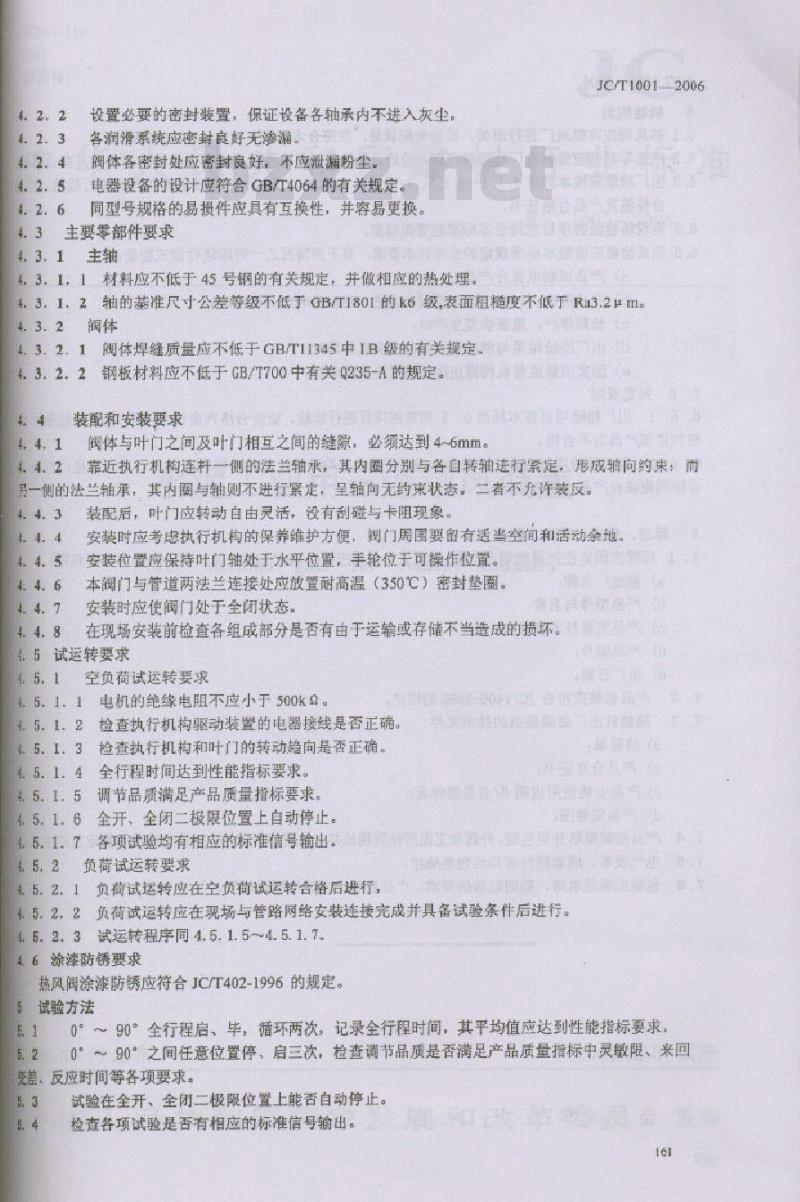

主要零部件要求
43.1主轴
4.3，1：1材料应不低于45号钢的有关规定：并做相应的热处理JC/T10012006
3.1.2轴的基准尺寸公差等级不低于GBT1801的k6级，表面粗糙度不低于Ra3.2m。4.3.2
4.3.2.1阅体焊缝质量应不低于GB/T11345中LB级的有关规定。4.3.2.2钢板材料应不低于GB/T700中有关Q235-A的规定。装配和安装要求
阀体与叶门之间及叶门相互之间的缝隙，必须达到4~6mm。8免费标准下载网bzxz
4.4.2靠近执行机构连杆一侧的法兰轴承，其内圈分别与各自转轴进行紧定，形成轴向约束，而另一侧的法兰轴承，其内周与轴则不进行紧定，呈轴向无约束状态。二者不充许装反。443
装配后，叶门应转动白由灵活，没有刮碰与卡阻现象。安装时应考忠执行机构的保养维护方便，厨门周围要留有适当空间和活动余地安装位置应保持叶门轴处水平位置，手轮位于可操作位置。44.5
本阀门与管道两法兰连接处应放置耐高温（350℃）密封垫圈。安装时应使阀门处于全闭状态。编饰
在现场安装前检查各组成部分是否有由于运输或存储不当造成的损坏。4.5试运转要求
空负荷试运转要求
电机的绝缘电阻不应小于500k。4.5.1.1
检查执行机构驱动装置的电器接线是香正确4.5.1.28
检查执行机构和叶门的转动趋向是否正确。4.5.1.3
4.5.1.4全行程时间达到性能指标要求。4.51.5
调节品质满足产品质量指标要求4.5.1.6全开、全闭二极限位置上自动停止。4.5.1.7各项试验均有相应的标准信号输出。4.5.2
负荷试运转要求
4.5.2.1负荷试运转应在空负荷试运转合格后进行，4.5.2.2负荷试运转应在现场与管路网络安装连接完成并具备试验条件后进行。4.5.2.3试运转程序同4.5.1.5~4.5.1.7.4.6涂漆防锈要求
热风阐涂漆防锈应符合JC/T402-1996的规定。5试验方法
0°～90”全行程启，毕，循环两，记录全行程时间，其平均值应达到性能指标要求。5.1
0°90°之间任意位置停、启三次，检查调节品质是否满足产品质量指标中灵敏限、来回E.20
变差、反应时间等各项要求。
武验在全开，全闭二极限位置上能否自动停止。检查各项试验是否有相应的标准信号输出。161
JC/T10012006
6检验规则
6.1热风阀应在制造厂进行组装，检验装配质量，应符合本标准4.4.1～4.4.6的规定。6.2产品零部件应经制造厂检验部门逐件检验，外购件、外协件应符合有关标准的规定并具有合格证6.3出厂检验应按本标准4.1.1~4.1.5、4.2.2、4.2.5、4.2.6、7.1~7.4的有关规定进行检验，检验合格签发产品合格证书。
6.4需现场检验的项目应符合本标准的有关规定。6.5型式检验应检验本标准规定的全部技术要求，有下列情况之一时应进行型式检验：司）产品试制或首台产品：
b）产品结构、材料、工艺有较大改进，可能影响产品性能时：）长期停产，重新恢复生产时
）出厂检验结果与前次型式检验有明显差异时e）国家质量监督机构提出进行型式检验要求时。6.6判定规则
6.6.1出厂检验项目按本标准6.3规定的项目进行检验，检验合格判定该台产品为合格：检验不合格判定该产品为不合格，
6.6.2型式检验项目应在出厂检验合格的产品中抽取一台，检验合格判定该台产品为合格：检验合格判定该台产品为不合格。
最美电物印
标志、包装、运输、贴存
71标牌应固定在产品的明显位置，其型式与尺寸应符合GB/T13306的规定，标牌内容应包括：a）制造厂名称；
b）产品型号与名称：
c）产品主要技术参数
d）产品编号：
e）出厂日期。
7，2产品包装应符合JC/T406-1996的规定。73随整机出厂必须提供的技术文件：a装箱单：
b）产品合格证书
c）产品安装使用说明书（含易损件表）：d）产品安装图。
北惠鲜品可乐
7，4产品按装箱单分类包装，外露加工面应涂防锈油并包扎好，对于出口产品应满足外贸定货的要求T，5电气设备、成套附件等均应包装成箱。7.6包装应满足水路、陆路运输的要求，产品整装、分装均不得超限。162
