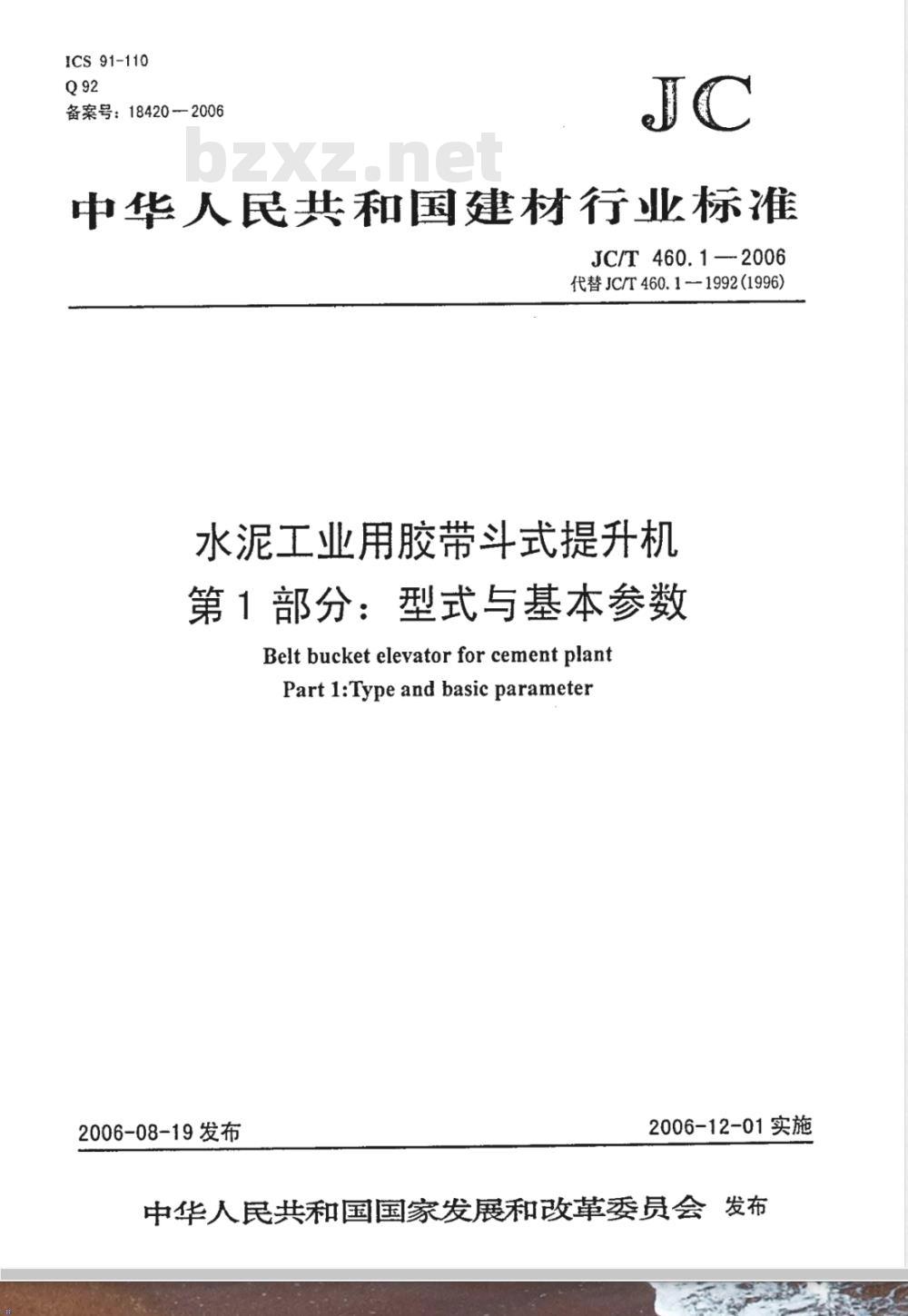

【建筑材料行业标准(JC)】 水泥工业用胶带斗式提升机 第1部分:型式与基本参数

ICS91-110
备案号：18420-2006
中华人民共和国建材行业标准
JC/T460.1—2006
代替JC/T460.1—1992(1996)
水泥工业用胶带斗式提升机
第1部分：型式与基本参数　
Belt bucket elevator for cement plantPart 1:Type and basic parameten2006-08-19发布
2006-12-01实施

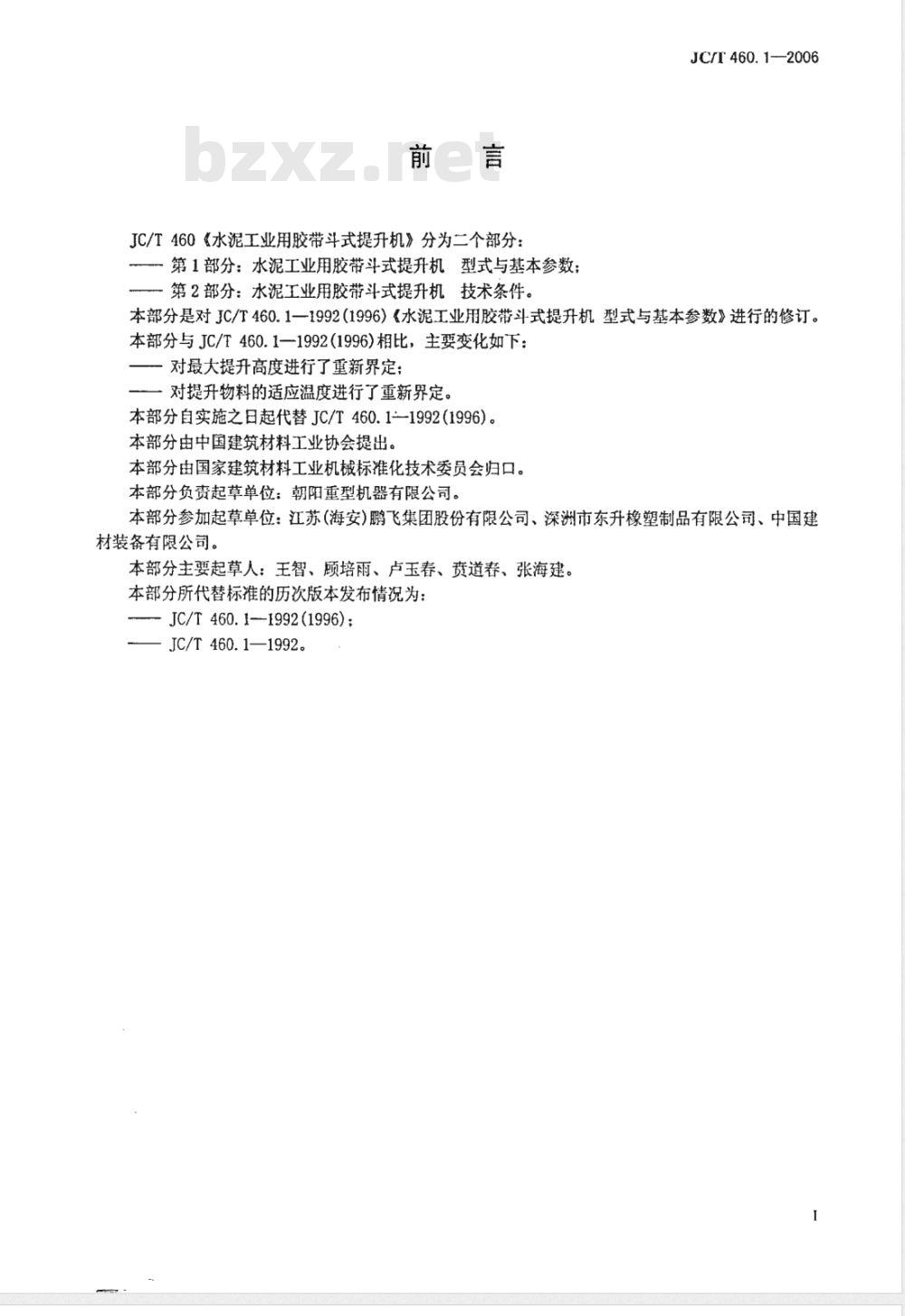

中华人民共和国国家发展和改革委员会 发布前言
JC/T460《水泥工业用胶带斗式提升机》分为二个部分：第1部分：水泥工业用胶带斗式提升机型式与基本参数；一第2部分：水泥工业用胶带斗式提升机技术条件。JC/T460.1-2006
本部分是对JC/T460.1一1992（1996）《水泥工业用胶带斗式提升机型式与基本参数》进行的修订。本部分与JC/T460.1—1992(1996)相比，主要变化如下：一对最大提升高度进行了重新界定；对提升物料的适应温度进行了重新界定。本部分自实施之日起代替JC/T460.1—1992（1996）。本部分由中国建筑材料工业协会提出。本部分由国家建筑材料工业机械标准化技术委员会归口。本部分负责起草单位：朝阳重型机器有限公司。本部分参加起草单位：江苏（海安)鹏飞集团股份有限公司、深洲市东升橡塑制品有限公司、中国建材装备有限公司。
本部分主要起草人：王智、顾培雨、卢玉春、道春、张海建。本部分所代替标准的历次版本发布情况为：JC/T460.1—1992(1996);
JC/T460.1—1992。

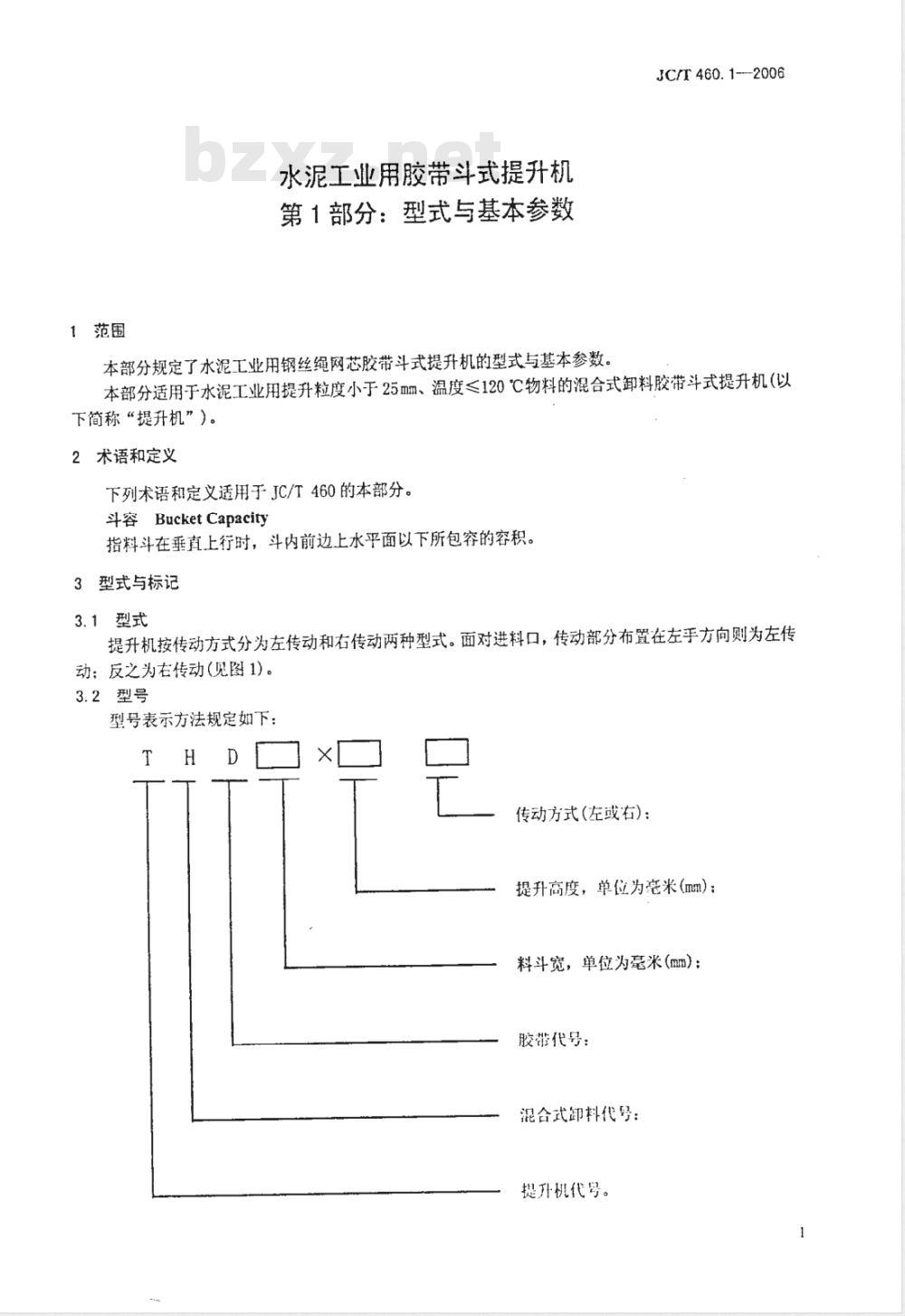

1范围
水泥工业用胶带斗式提升机
第1部分：型式与基本参数
JCTT460.1---2006
本部分规定了水泥工业用钢丝绳网芯胶带斗式提升机的型式与基本参数。本部分适用于水泥工业用提升粒度小于25mm、温度≤120℃物料的混合式卸料胶带斗式提升机（以下简称“提升机”）。
2术语和定义
下列术语和定义适用于JC/T460的本部分。斗容BucketCapacity
指料斗在垂直上行时，斗内前边上水平面以下所包容的容积。3型式与标记
3.1型式
提升机按传动方式分为左传动和右传动两种型式。面对进料口，传动部分布置在左手方向则为左传动；反之为右传动(见图1)。
3.2型号
型号表示方法规定如下：
传动方式(左或右)：
提升高度，单位为毫米(mm)；
料斗宽，单位为毫米(mm)：
胶带代号：
混合式卸料代号：
提升机代号。
JC/T460.1—2006

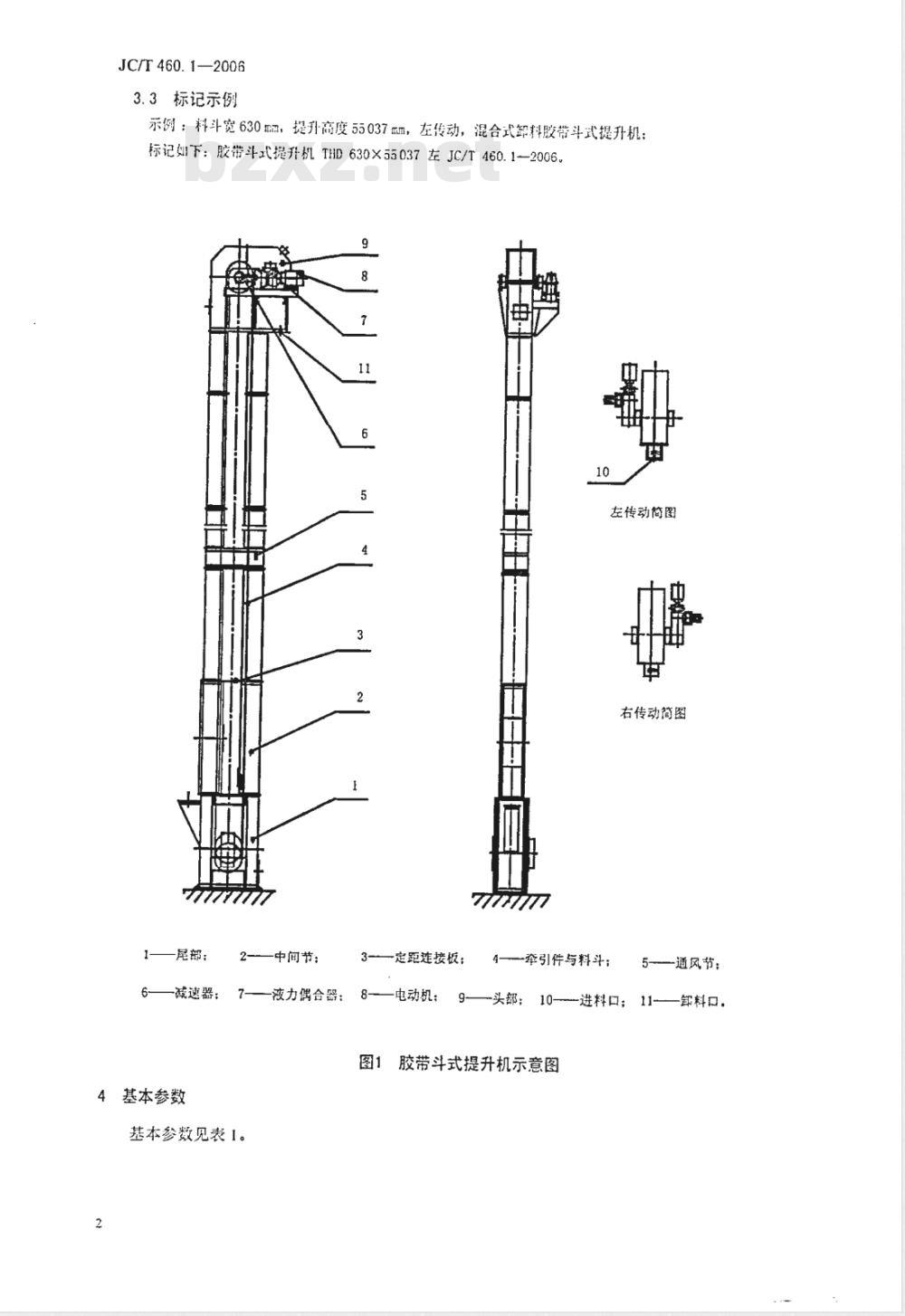

3.3标记示例
示例：料斗宽630m，提升高度55037mm，左传动，混合式卸料胶带斗式提升机：标记如下：胶带斗式提升机THD630×55037左JC/T460.1-20069
左传动简图
右传动简图
1——尾部：
2——中间节：
3——定距连接板；此内容来自标准下载网
-牵引件与料斗：
一通风节：
8-电动机：9
7——液力偶合器：
6——减速器：
—头部：10—进料口：11—年料口。图1胶带斗式提升机示意图
4基本参数
基本参数见表1。
基本参数
提升量“/(m/h）
斗宽/mm
斗容儿
斗距/mm
料斗速度/(m/s)）
胶带宽度/mm
头部滚筒直径/m
最大提升高度b/m
THD160
表1基本参数
THD200
THD250
THD315
提升量是按斗容的75%计算的。其数值是按物料容重Y=1t/m\计算的。a
b最大提升高度即头、尾轮轴中心距。表1(续)基本参数
基本参数
提升量/(n/h）
斗宽/mm
斗容儿
斗距/m
料斗速度/(m/s）
胶带宽度/mm
头部滚简直径/mm
最大提升高度\/m
THD630
THD800
THD1000
THD1250
a提升量是按斗容的75%计算的。其数值是按物料容重Y=1t/计算的。b最大提升高度即头、尾轮轴中心距。号
JC/T460.1—2006
THD400
THD1400
THD500
THD1600
