本标准规定了插齿退刀槽的型式、尺寸和技术要求。本标准适用于渐开线圆柱齿轮和渐开线花键。 HB 7787-2005 插齿退刀槽尺寸 HB7787-2005

标准内容

部分标准内容：

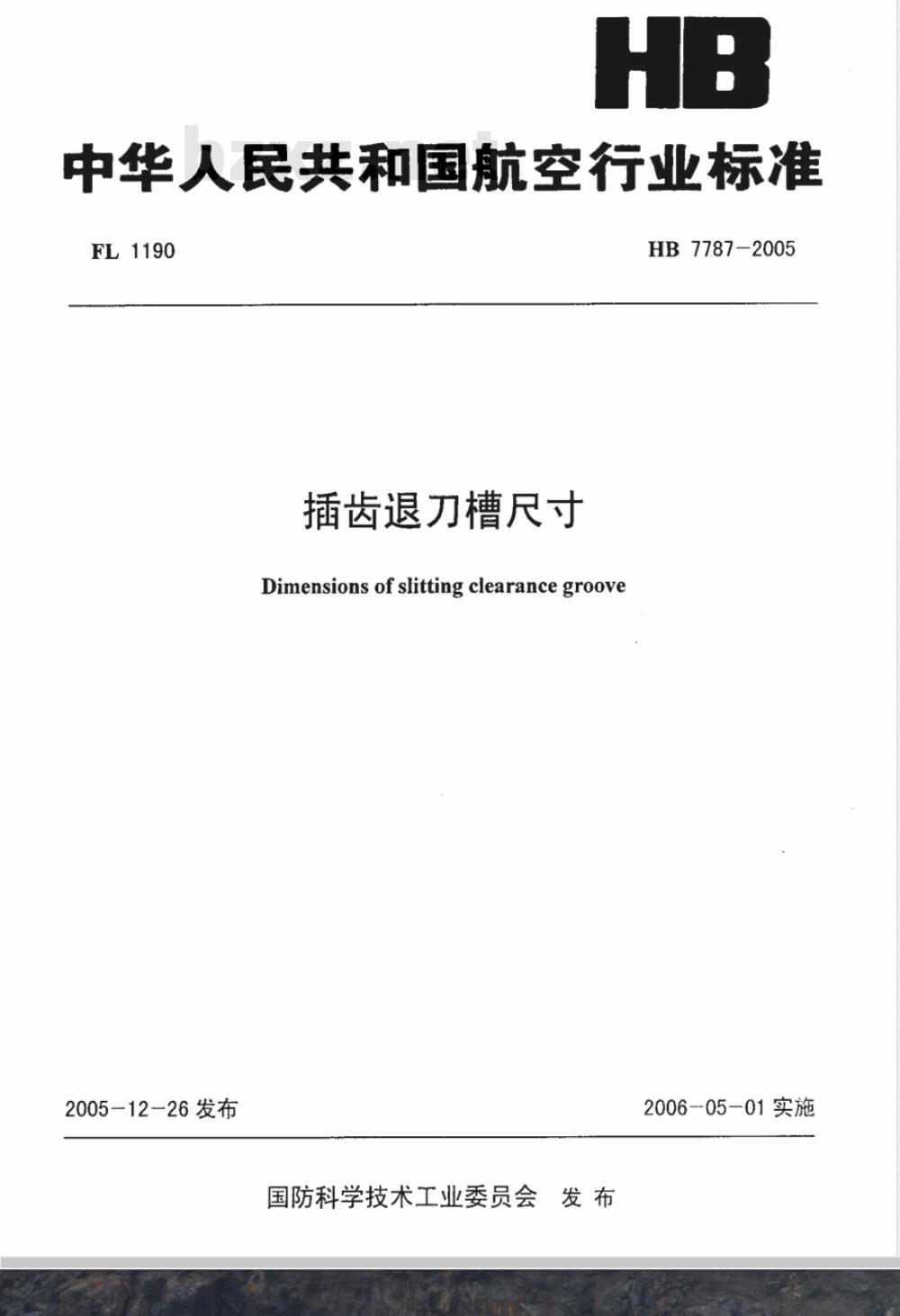

中华人民共和国航空行业标准
FL 1190
2005-12-26发布
插齿退刀槽尺寸
Dimensions of slitting clearance groove国防科学技术工业委员会发布
HB 7787-2005
2006-05-01实施
HB7787-2005

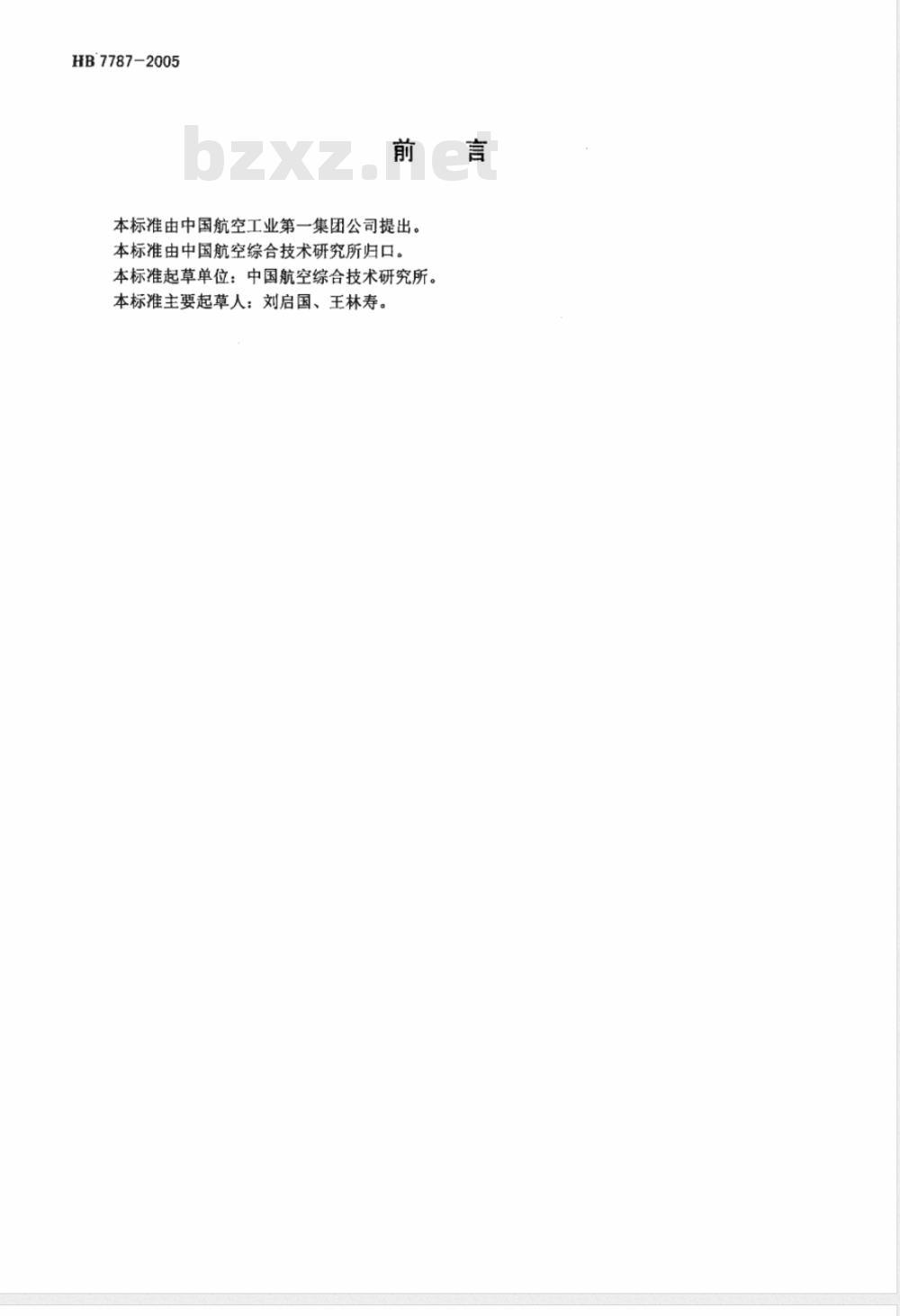

本标准由中国航空工业第一集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所。本标准主要起草人：刘启国、王林寿。1范围
插齿退刀槽尺寸
本标准规定了插齿退刀槽的型式、尺寸和技术要求。本标准适用于渐开线圆柱齿轮和渐开线花键。2退刀槽型式和尺寸

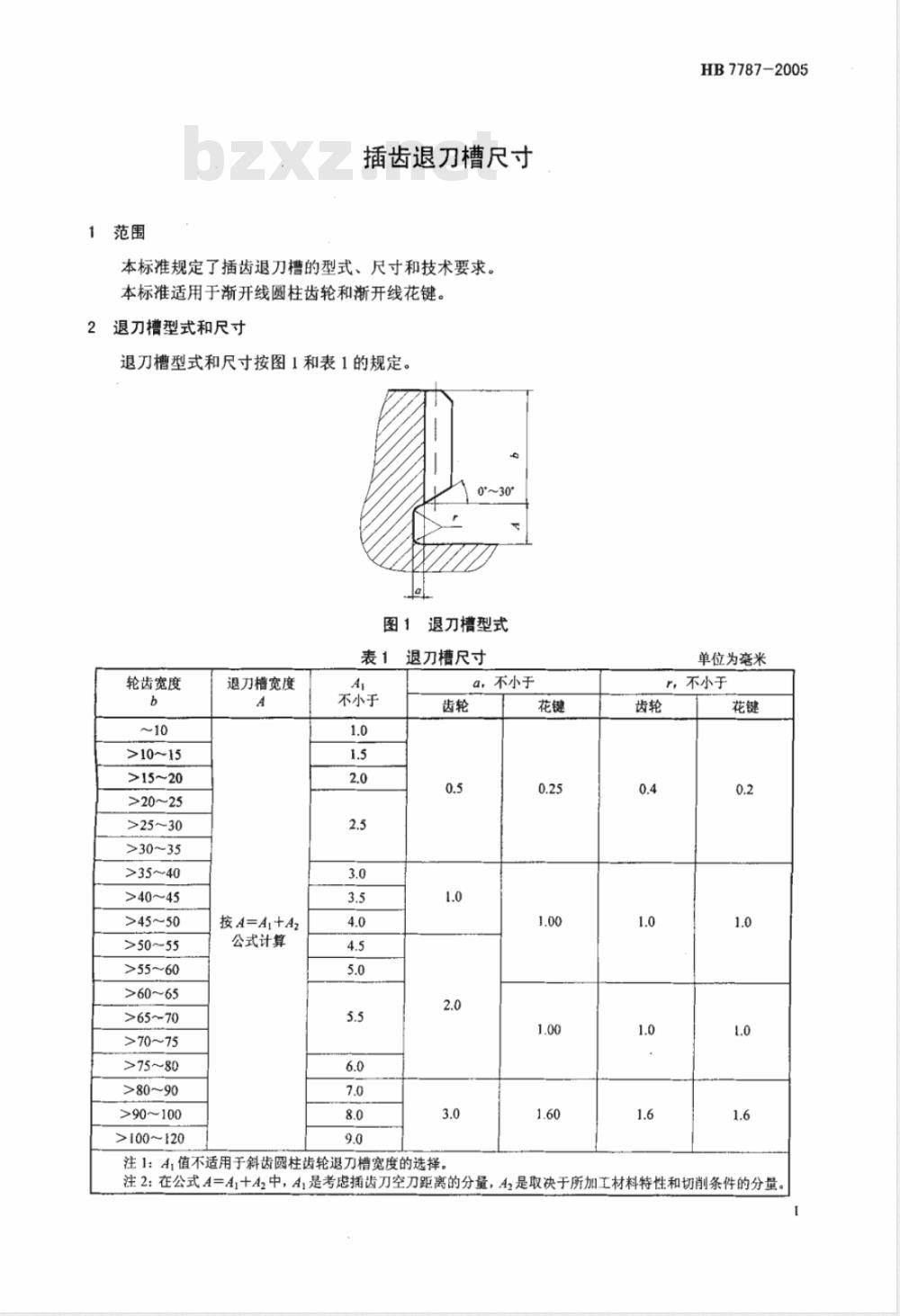

退刀槽型式和尺寸按图1和表1的规定。0°~30°
图1退刀槽型式下载标准就来标准下载网
退刀槽尺寸
轮齿宽度
>10~15
>15~20
>20~25
>25～30
>30~35
>35~40
>40~45
>45～50
>50~55
>55~60
>60~65
>65~70
>70~75
>75~80
>80~90
>90～100
>100~120
退刀槽宽度
按4=A1+Az
公式计算
不小于
a，不小于
HB7787-2005
单位为毫米
”，不小于
注1：A1值不适用于斜齿圆柱齿轮退刀槽宽度的选择。注2：在公式A=A1十A2中，A,是考虑插齿刀空刀距离的分量，A2是取决于所加工材料特性和切削条件的分量。HB7787-2005

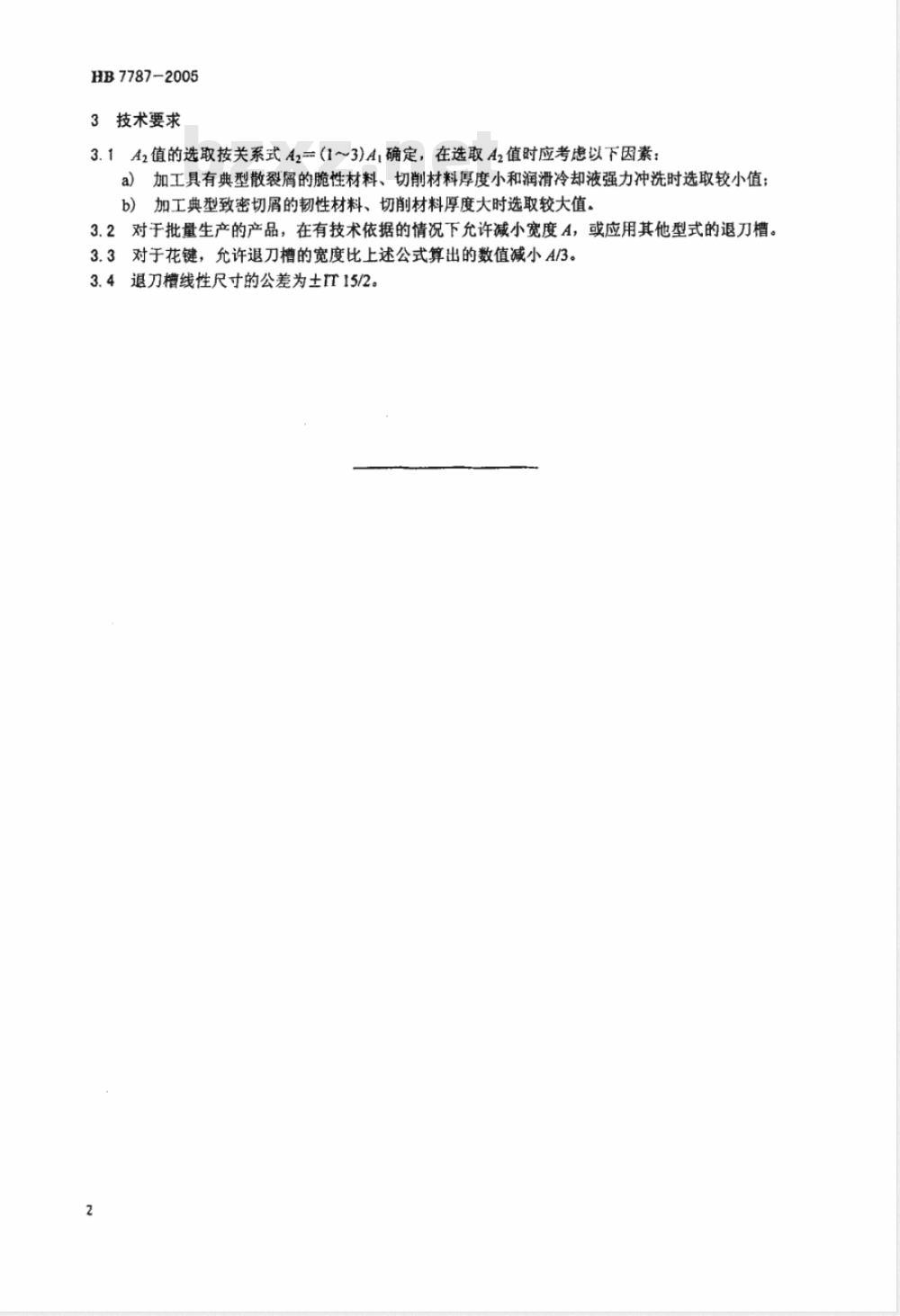

3技术要求
3.1A2值的选取按关系式A2=（1～3)A确定，在选取A2值应考虑以下因素：a）加工具有典型散裂屑的脆性材料、切削材料厚度小和润滑冷却液强力冲洗时选取较小值；b）加工典型致密切屑的韧性材料、切削材料厚度大时选取较大值。3.2对于批量生产的产品，在有技术依据的情况下允许减小宽度A，或应用其他型式的退刀槽。3.3对于花键，允许退刀槽的宽度比上述公式算出的数值减小A/3。3.4退刀槽线性尺寸的公差为土T15/2。2
