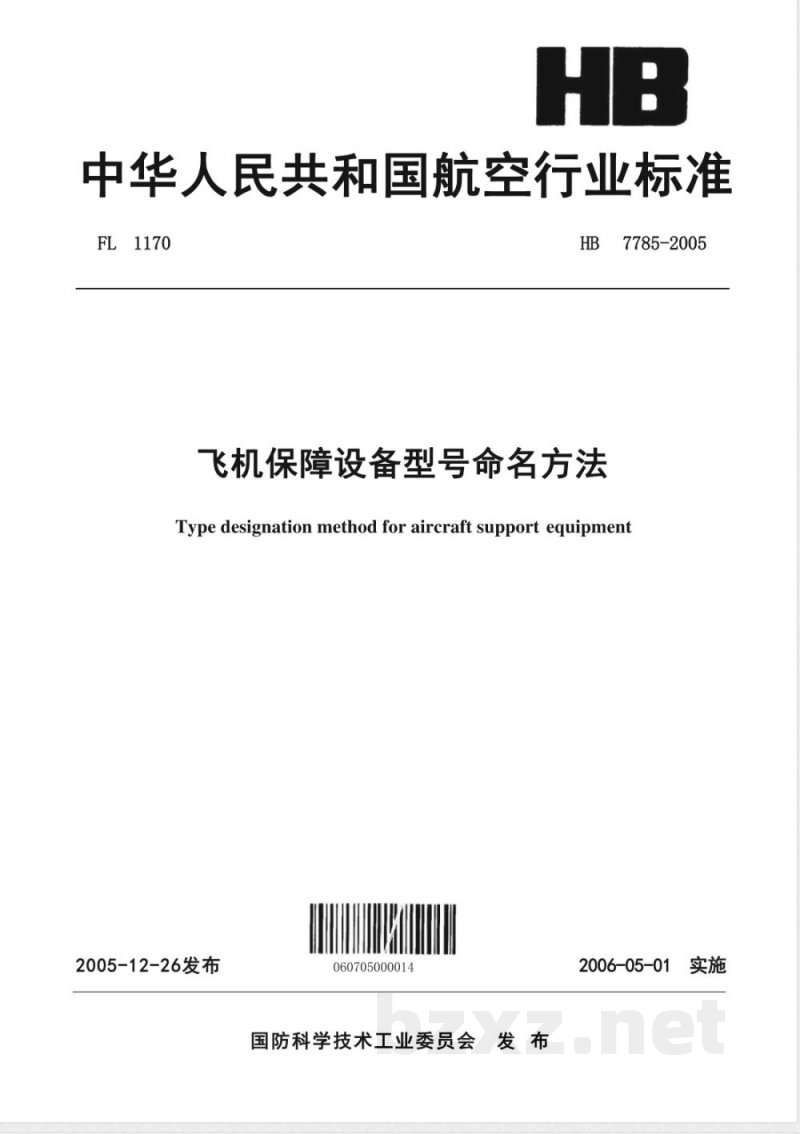

【航空工业行业标准(HB)】 飞机保障设备型号命名方法

中华人民共和国航空行业标准
FL1170
飞机保障设备型号命名方法
7785-2005
Type designation method for aircraft support equipment2005-12-26发布
060705000014
国防科学技术工业委员会发布
2006-05-01

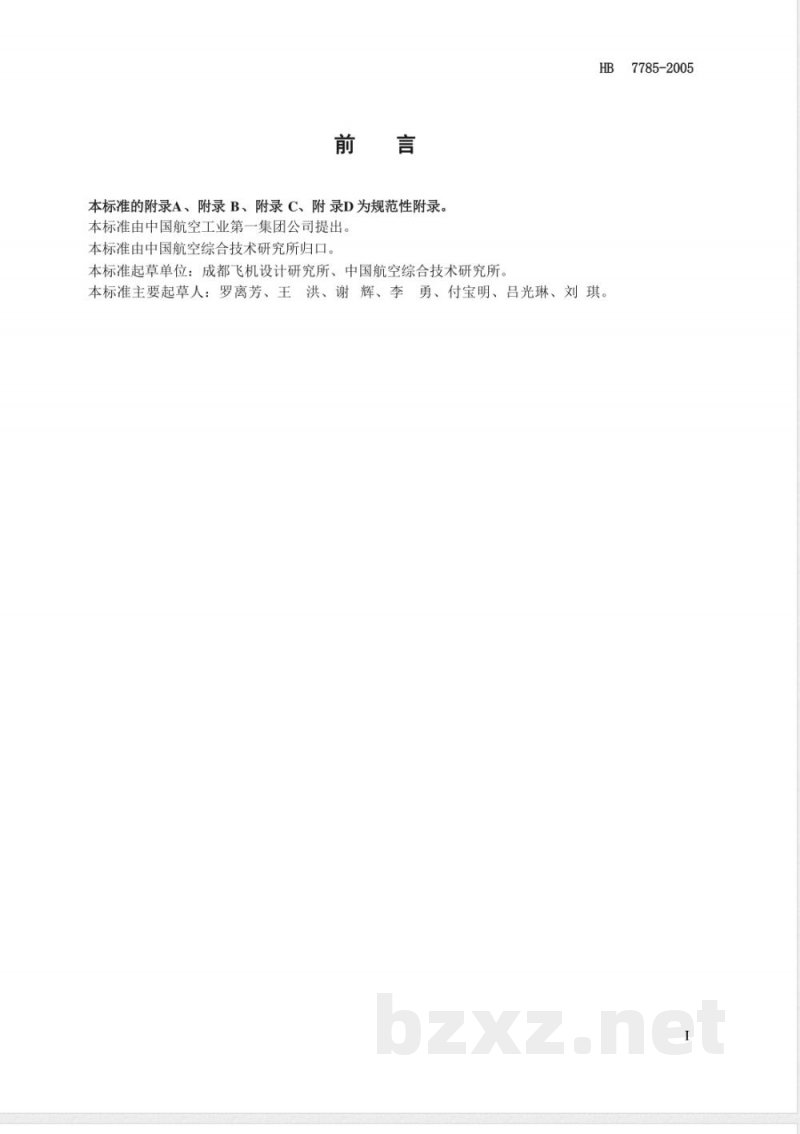

本标准的附录A、附录B、附录C、附录D为规范性附录。本标准由中国航空工业第一集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：成都飞机设计研究所、中国航空综合技术研究所。HB
本标准主要起草人：罗离芳、王洪、谢辉、李勇、付宝明、吕光琳、刘琪。7785-2005

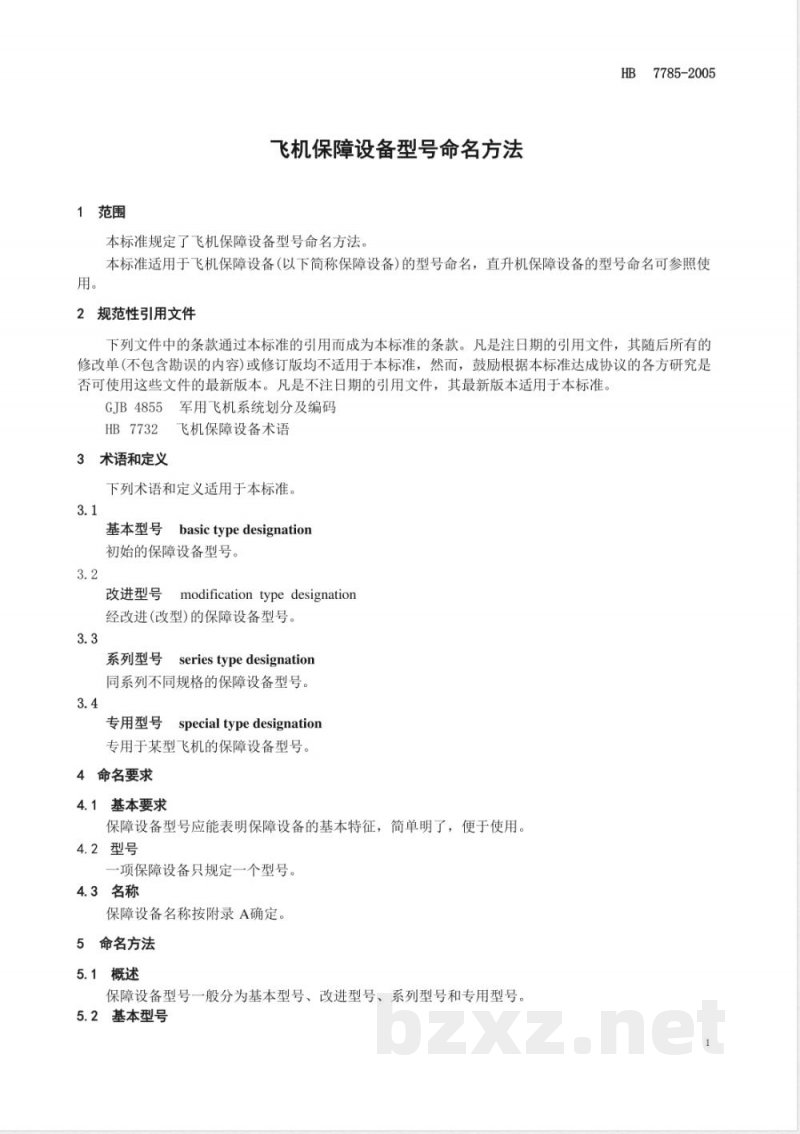

1范围
飞机保障设备型号命名方法
本标准规定了飞机保障设备型号命名方法。HB
37785-2005
本标准适用于飞机保障设备（以下简称保障设备）的型号命名，直升机保障设备的型号命名可参照使用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GJB4855军用飞机系统划分及编码HB7732飞机保障设备术语
3术语和定义
下列术语和定义适用于本标准。3.1
基本型号
basictypedesignation
初始的保障设备型号。
modification type designation改进型号
经改进(改型)的保障设备型号。3.3
系列型号
series type designation
同系列不同规格的保障设备型号。3.4
专用型号
special typedesignation
专用于某型飞机的保障设备型号。4命名要求
4.1基本要求
保障设备型号应能表明保障设备的基本特征，简单明了，便于使用。4.2型号
一项保障设备只规定一个型号。4.3名称
保障设备名称按附录A确定。
5命名方法
5.1概述
保障设备型号一般分为基本型号、改进型号、系列型号和专用型号，5.2
基本型号
7785-2005
基本代号

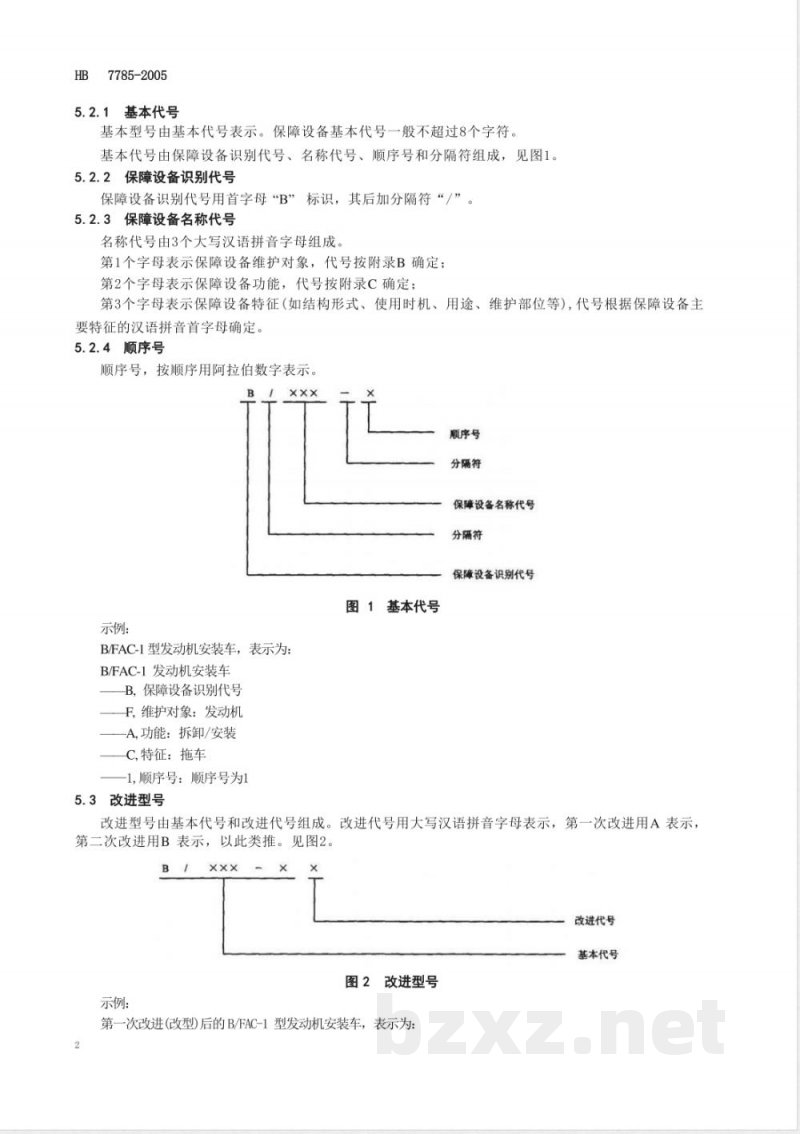

基本型号由基本代号表示。保障设备基本代号一般不超过8个字符。基本代号由保障设备识别代号、名称代号、顺序号和分隔符组成，见图1。5.2.2保障设备识别代号
保障设备识别代号用首字母“B”标识，其后加分隔符“／”5.2.3保障设备名称代号
名称代号由3个大写汉语拼音字母组成。第1个字母表示保障设备维护对象，代号按附录B确定；第2个字母表示保障设备功能，代号按附录C确定：第3个字母表示保障设备特征（如结构形式、使用时机、用途、维护部位等），代号根据保障设备主要特征的汉语拼音首字母确定，5.2.4顺序号
顺序号，按顺序用阿拉伯数字表示。B
示例：
顺序号
保障设备名称代号
分隔符
保障设备识别代号
图1基本代号
B/FAC-1型发动机安装车，表示为：B/FAC-1发动机安装车
B，保障设备识别代号
F，维护对象：发动机
A,功能：拆卸/安装
—C,特征：拖车
—1，顺序号：顺序号为1
5.3改进型号
改进型号由基本代号和改进代号组成。改进代号用大写汉语拼音字母表示，第一次改进用A表示，第二次改进用B表示，以此类推。见图2。xxx
示例：
改进代号
基本代号
图2改进型号
第一次改进(改型)后的B/FAC-1型发动机安装车，表示为：2
B/FAC-1A发动机安装车
5.4系列型号
5.4.1系列型号
表示第一次改进
7785-2005

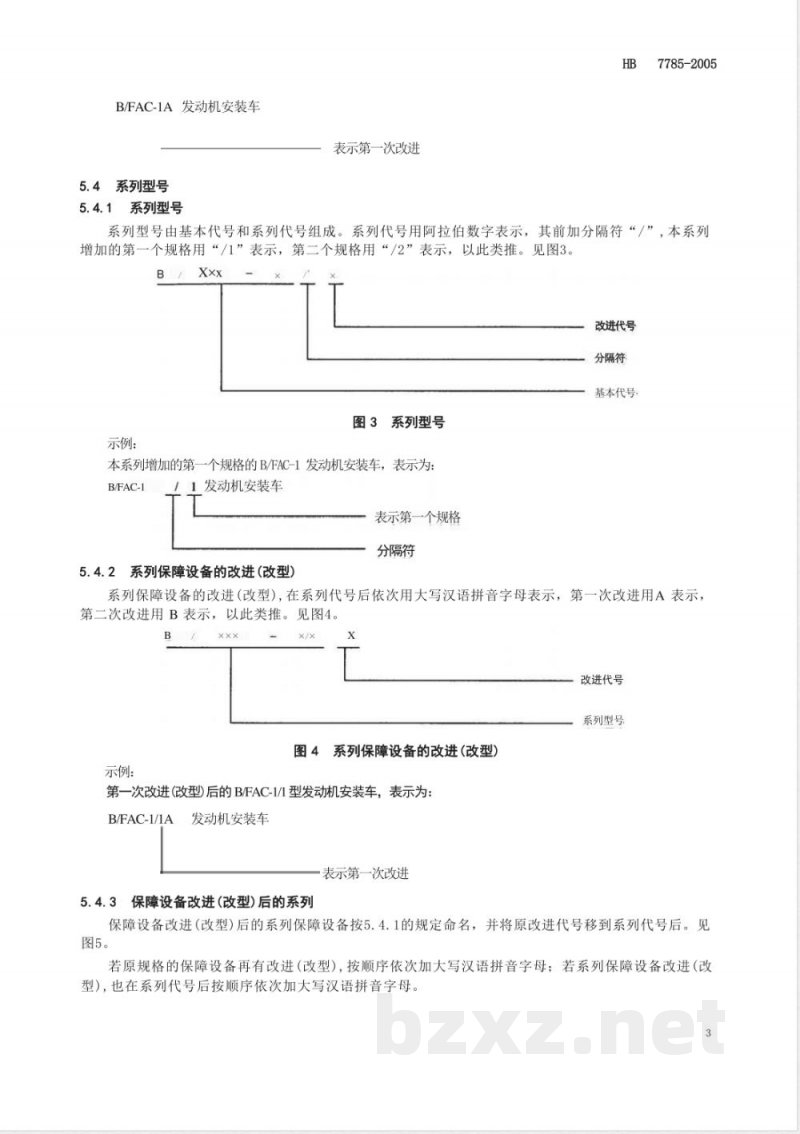

系列型号由基本代号和系列代号组成。系列代号用阿拉伯数字表示，其前加分隔符“／”，本系列增加的第一个规格用“/1”表示，第二个规格用“/2”表示，以此类推。见图3。B
示例：
改进代号
分隔符
基本代号：
图3系列型号
本系列增加的第一个规格的B/FAC-1发动机安装车，表示为：B/FAC-1
11发动机安装车
表示第一个规格
分隔符
5.4.2系列保障设备的改进（改型）系列保障设备的改进（改型），在系列代号后依次用大写汉语拼音字母表示，第一次改进用A表示第二次改进用B表示，以此类推。见图4。B
示例：
改进代号
系列型号
图4系列保障设备的改进（改型）第一次改进(改型)后的B/FAC-1/1型发动机安装车，表示为：B/FAC-1/1A
发动机安装车
表示第一次改进
5.4.3保障设备改进（改型）后的系列保障设备改进（改型）后的系列保障设备按5.4.1的规定命名，并将原改进代号移到系列代号后。见图5。
若原规格的保障设备再有改进（改型），按顺序依次加大写汉语拼音字母；若系列保障设备改进（改型），也在系列代号后按顺序依次加大写汉语拼音字母。3
7785-2005
示例：
图5改进(改型）后的系列保障设备B/FAC-1A发动机安装车增加的第一个规格，表示为：B/FAC-1
原改进代号
表示第一个规格
5专用型号
改进代号
(将原改进代号移到系列代号后)系列代号
基本代号
专用型号由机型代号（或飞机型号）和基本代号（或基本代号、改进代号、系列代号的组合）组成。机型代号（或飞机型号）按有关规定命名。见图6。xx
示例：
歼七型飞机发动机安装车型号，表示为7
B/FAC-1发动机安装车
(改进代号)
(系列代号)
基本代号
机型代号
专用型号
基本代号
·分隔符
表示歼七型飞机
民用产品或进口产品
选用民用产品（货架产品）或进口产品作为保障设备时，可直接引用民用产品（货架产品）或进口产品型号。
保障设备型号命名管理
保障设备型号命名的管理按附录D规定。附录A
(规范性附录)
保障设备名称命名方法
7785-2005
A.1保障设备名称一般由表示保障设备维护对象、基本功能（用途)和特征的名词或附加修饰词组成一般不超过20个字符。见图A.1。发动机安装车
保障设备特征
一保障设备功能(用途)
一保障设备维护对象
图A.1保障设备名称构成
A.2保障设备名称应符合HB7732
的规定并满足相关标准的要求。3保障设备维护对象的名称应符合GJB4855A.3
5的规定。
A.4保障设备名称可采用常用的保障设备名称。A.5保障设备名称应科学、简明、通用、无二义性。6保障设备名称和型号构成保障设备完整名称。A6
7785-2005
附录B
(规范性附录)
保障设备维护对象及其代号
保障设备维护对象代号按表B.1规定，维护对象的范围应符合GJB4855
表B.1保障设备维护对象代号表
维护对象(系统名称）
机翼、安定面
中央维修系统
观察舱和座舱盖、舱门、短舱/吊舱电源系统、电气/电子组件和多功能单元体、照明系统电子战系统
的规定。
发动机、动力装置、发动机燃油和控制系统、点火、引气、发动机操纵、发动机指示、排气、滑油、起动、机载辅助动力系统、附件减速器、助推装置、注水、涡轮机设备
综合航电基础结构、系统综合和显示、多路数据传输系统、监视系统、视频记录系统、显示/记录系统
环控系统、除雨和防冰
螺旋奖/推进器
气象和大气探测系统
防火系统、真空
水/污废物、压舱水
起落装置
燃油系统、空中加油系统
机组人员应急离机和安全系统、氧气系统通信系统、导航系统、通信/导航/识别、空勤人员通信系统武器系统、导弹/无人机和遥控系统旋翼、旋翼驱动、尾桨、尾奖驱动、头桨叶/塔架折叠、旋翼飞行操纵
液压源、冷气系统、液态氮/气态氮自动飞行系统、飞行操纵
保障设备功能代号按表C.1规定
(规范性附录）
保障设备功能代号
保障设备功能分类
拆卸/安装
动力源
加注充填/排放
保障设备功能代号表
7785-2005
37785-2005
附录D
(规范性附录)
保障设备型号命名管理
D.1保障设备应遵循通用化、系列化和组合化的原则，编制统一的型号。D.2保障设备型号申请单位应按表D.1填写《飞机保障设备型号申请书》，一式两份，报中国航空综合技术研究所核准。
D.3保障设备专用型号由型号研制单位主管部门按本标准确定D.4已申请型号的保障设备因故注销，申请单位应按表D.2填写《飞机保障设备型号注销表》，一式两份，报中国航空综合技术研究所核准。80
保障设备名称
建议型号
适用机型：
主要性能参数：
工作原理及结构特点
设计或改型的依据
备注：
申请人bzxz.net
通信地址
联系电话
飞机保障设备型号申请书格式
飞机保障设备型号申请书
图样标记
批准型号
申请单位（盖章）
技术负责人(签名)
批准单位(盖章
经办人(签名）
HB7785-2005
