【国家计量标准(JJ)】 顺磁式氧分析器检定规程

中华人民共和国国家计量检定规程JJG 662--2005
顺磁式氧分析器
Paramagnetic Oxygen Analyzer2005-04-28发布
2005-10-28实施
国家质量监督检验检疫总局发布JJG662—2005

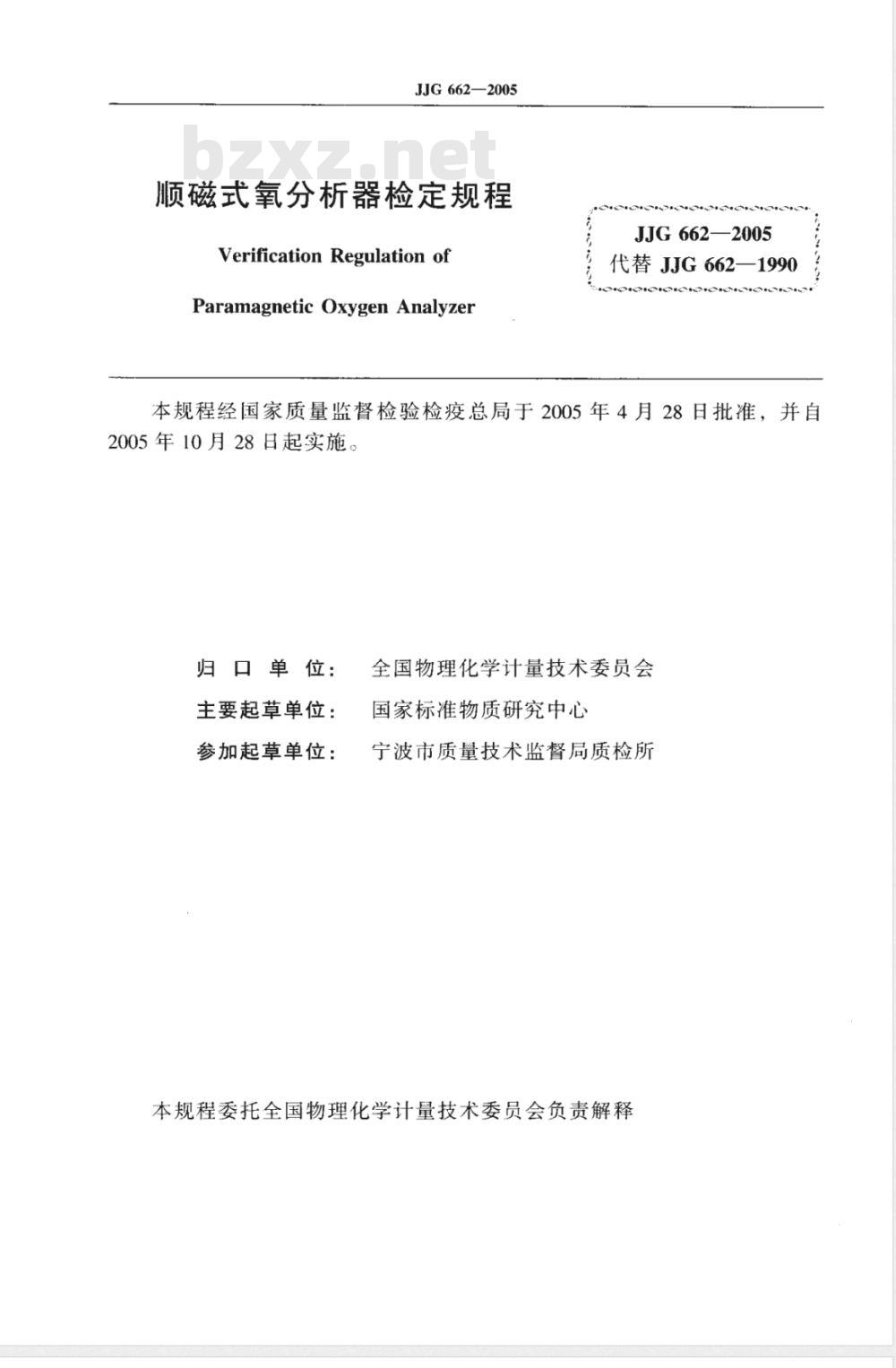

顺磁式氧分析器检定规程
Verification Regulation of
Paramagnetic Oxygen AnalyzerJJG 662—2005
代替 JJG 662—1990
本规程经国家质量监督检验检疫总局于2005年4月28日批准，并自2005年10月28日起实施。
归口单位：
主要起草单位：
参加起草单位：
全国物理化学计量技术委员会
国家标准物质研究中心
宁波市质量技术监督局质检所

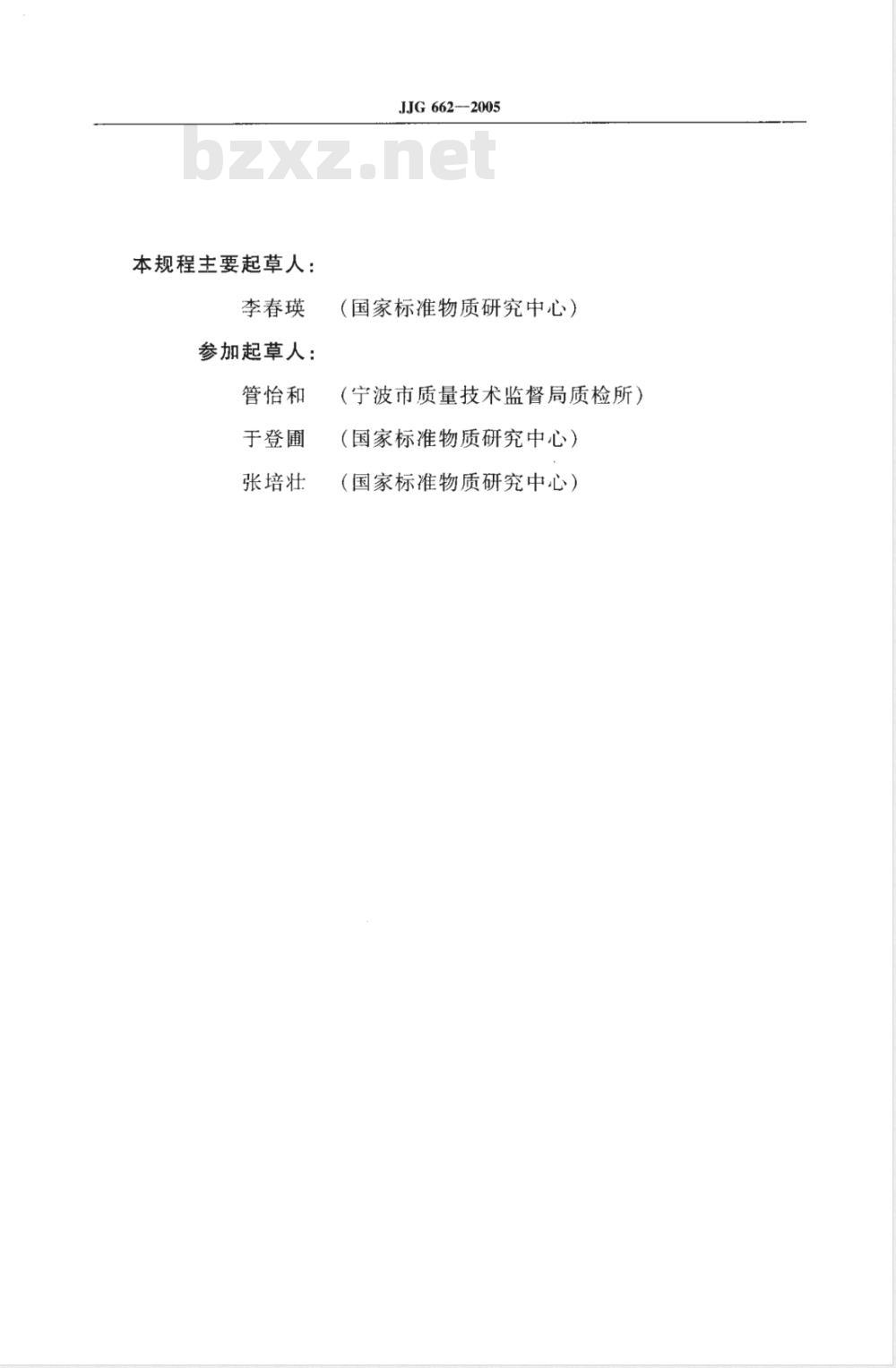

本规程委托全国物理化学计量技术委员会负责解释本规程主要起草人：
李春瑛
参加起草人：
管怡和
于登圃
张培壮
JJG 662—2005
（国家标准物质研究中心）
（宁波市质量技术监督局质检所）（国家标准物质研究中心）
（国家标准物质研究中心）

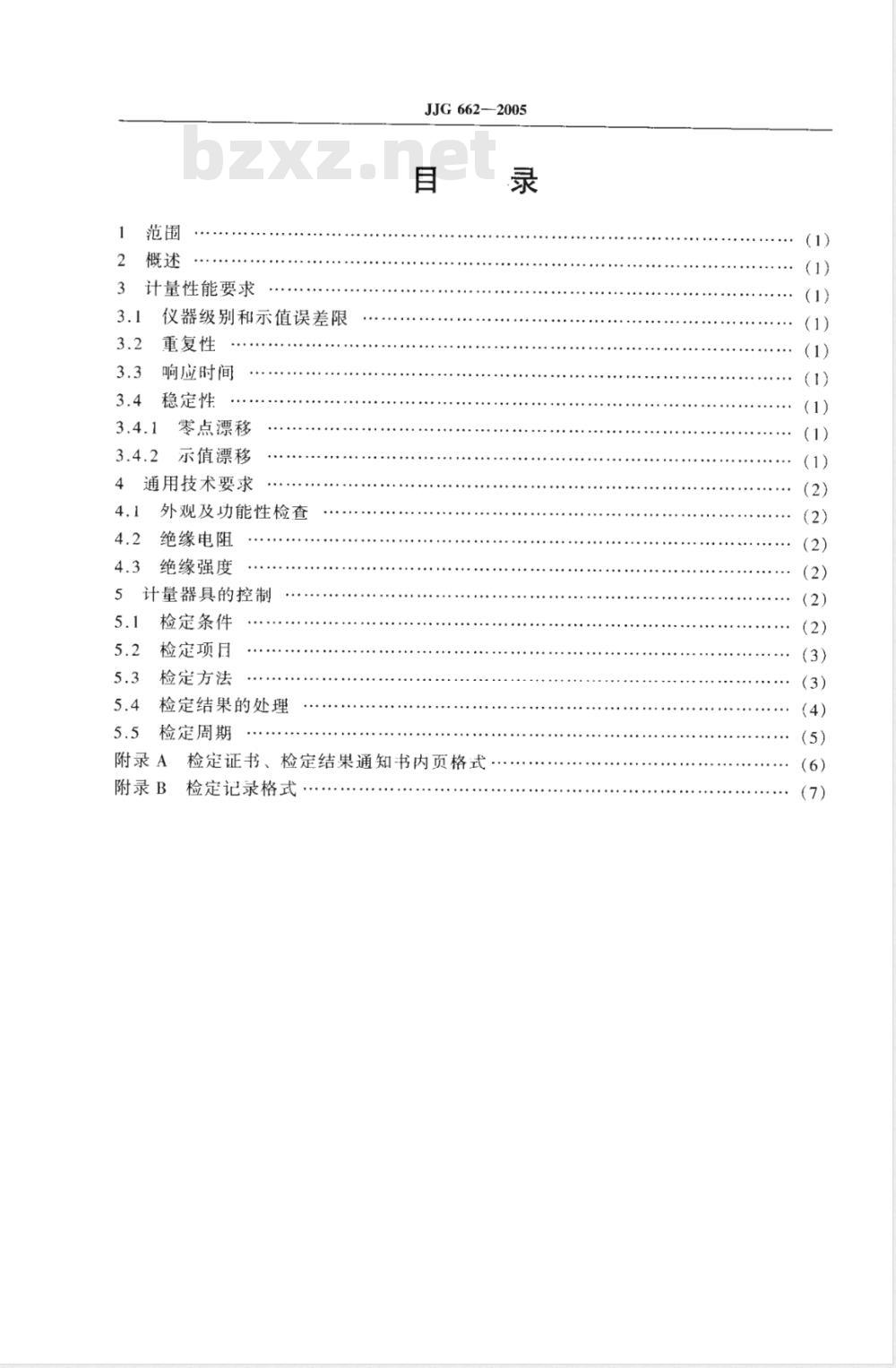

计量性能要求
仪器级别和示值误差限
重复性
响应时间
稳定性
零点漂移
示值漂移
4通用技术要求
外观及功能性检查
绝缘电阻
绝缘强度
5计量器具的控制
检定条件
检定项目
检定方法
检定结果的处理
检定周期
JJG 662-2005
附录A
检定证书、检定结果通知书内页格式附录 B
检定记录格式

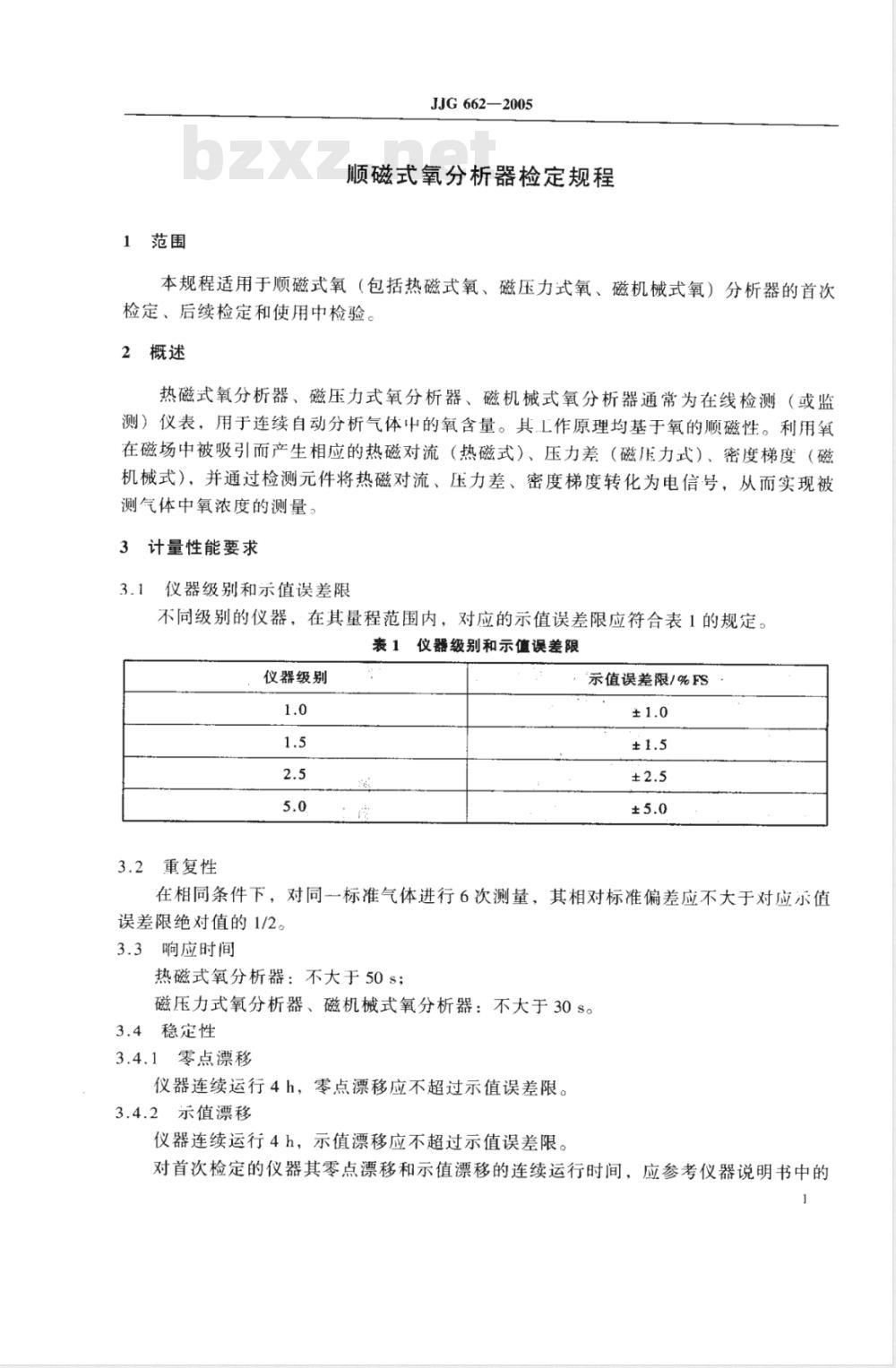

1范围
JJG 662—2005
顺磁式氧分析器检定规程
本规程适用于顺磁式氧（包括热磁式氧、磁压力式氧、磁机械式氧）分析器的首次检定、后续检定和使用中检验。2概述
热磁式氧分析器、磁压力式氧分析器、磁机械式氧分析器通常为在线检测（或监测）仪表，用于连续自动分析气体中的氧含量。其L作原理均基于氧的顺磁性。利用氧在磁场中被吸引而产生相应的热磁对流（热磁式）、压力差（磁压力式）、密度梯度（磁机械式），并通过检测元件将热磁对流、压力差、密度梯度转化为电信号，从而实现被测气体中氧浓度的测量。
3计量性能要求
仪器级别和示值误差限
不同级别的仪器，在其量程范围内，对应的示值误差限应符合表1的规定。表1仪器级别和示值误差限
仪器级别
3.2重复性
示值误差限/%FS
在相同条件下，对同一标准气体进行6次测量，其相对标准偏差应不大于对应示值误差限绝对值的1/2。
3.3响应时间
热磁式氧分析器：不大于50s；
磁压力式氧分析器、磁机械式氧分析器：不大于30s。3.4稳定性
3.4.1零点漂移
仪器连续运行4h，零点漂移应不超过示值误差限。3.4.2示值漂移
仪器连续运行4h，示值漂移应不超过示值误差限。对首次检定的仪器其零点漂移和示值漂移的连续运行时间，应参考仪器说明书中的要求。
4通用技术要求
JJG662—2005
4.1外观及功能性检查
4.1.1仪器应附有制造厂的技术说明书，并附件齐全；应标明仪器名称、型号、编号及制造厂名称、制造计量器具许可证标志及编号，各开关、旋钮、显示器应有明确的功能标志。
4.1.2仪器通电、通气后，能正常工作，各调节器调节正常、显示器清晰、完整。4.1.3新出厂的仪器，表面涂、镀层均匀，无明显擦伤、露底、起泡、污点等现象。4.2绝缘电阻
仪器电源相、中线对地的绝缘电阻应不小于40M2c4.3绝缘强度
仪器电源相、中线对地，施加50Hz，1500V正弦交流电压，历时1min，不应出现击穿和飞弧现象。
5计量器具的控制
仪器的控制包括首次检定、后续检定以及使用中检验。5.1检定条件
5.1.1检定环境条件
5.1.1.1环境温度：（10~30)℃，检定过程中波动不超过±2℃。5.1.1.2相对湿度：（45~75)%RH。5.1.1.3大气压力：（86~106）kPa。5.1.1.4电源电压：（220±22）V。应无影响仪器正常工作的电磁场干扰及影响检测准确度的干扰气体。5.1.1.5
被检仪器和检定用标准气体应在检定环境中放置4h以上。5.1.2检定用标准器及配套设备
5.1.2.1标准气体
采用氮中氧气体标准物质，其扩展不确定度应不大于1%（包含因子=3）；对2.5级和5.0级的仪器，可以使用扩展不确定度不大于1.5%（包含因子k=2）的气体标准物质。
5.1.2.2零点气体
零点气体中氧含量应低于被检仪器最小量程的0.01%（参考气体为高纯氮气）。5.1.2.3检定时的气体流量按说明书的规定。如无特殊要求，均按300ml/min，但流量波动应不超过±20mL/min。
5.1.2.4气体流量计：准确度级别不低于3级，测量范围：（0~1000）mL/min。秒表：分度值：0.1s。
500V（DC）兆欧表（绝缘电阻表）。5.1.2.65
绝缘强度测试仪（电压大于1.5kV)。5.1.2.7
5.2检定项目
检定项目如表2所示。
检定项目
外观及功能性检查
绝缘电阻
绝缘强度
示值误差
重复性
响应时间
零点漂移
示值漂移
JJG662-2005
表2检定项目一览表
首次检定
后续检定
注：凡需检的项目用“+”表示，不需检的项目用“_”表示。行。
使用中检验
当仪器在安装及维修后对计量性能有重大影响时，其后续检定，按首次检定项目进5.3检定方法
5.3.1外观及功能性检查
按4.1要求进行。
5.3.2绝缘电阻的检定
仪器不连接供电电源，接通电源开关。将兆欧表的一·端，接到仪器电源输入端的相、中线联线上，另一端接到仪器保护接地端子（或机壳）上，施加500V的试验电压持续5s，测量绝缘电阻。
5.3.3绝缘强度的检定
仪器不连接供电电源，接通电源开关。将绝缘强度测试仪的两根测量线分别接到电源输入端的相、中线联线及接地端子（或机壳）上，施加1500V的试验电压，漏电流设置5mA，升降时间为（5~20）s，保持1min，然后将电压平稳地下降到0V，在试验过程中不应出现击穿和飞弧现象。5.3.4示值误差的检定
5.3.4.1检定点及顺序
仪器在常用量程检定点不少于3点（-般选择在量程的20%，50%，80%附近3点），其他量程应选择20%，80%附近2点。仪器示值从低氧浓度点到高氧浓度点的顺序检定。
5.3.4.2用零点气体及氮中氧标准气体校准仪器的零点和量程。5.3.4.3将已知浓度的氮中氧标准气体通入仪器，待示值稳定后（一般从通气到读数的时间不得少于该仪器响应时间的3倍）读数。3
JJG 662—2005
5.3.4.4更换不同氧浓度的标准气体。逐点检定，每点重复检定3次，取算术平均值，按式（1）计算示值误差。
A属变100%
一仪器示值的平均值；bzxZ.net
式中：*A.
-4标准气体的氧含量；
R被检仪器的量程（以下同）。
取各点中绝对值最大的△A值作为仪器的示值误差。5.3.5重复性的检定
通人浓度约为量程50%左右的氮中氧标准气体，待示值稳定后读值。重复检定6次，按式（2）计算仪器的重复性。RSD
式中：A:——仪器示值；
仪器示值的平均值：
测量次数（n=6)。
(A: -A)2
×100%
5.3.6响应时间的检定
通入零点气体校准仪器零点后，按5.1.2.3中规定的流量向仪器通入氮中氧标准气体，用秒表测定从通气开始到仪器示值变化至被测气体稳定示值90%所需的时间，重复测量3次，取算术平均值。
5.3.7零点漂移和示值漂移的检定按仪器说明书要求预热后，将仪器零点调至5%量程处，通入零点气体，记录仪器示值A.；；通人约为量程50%的标准气体，记录示值Ai。每间隔1h，重复上述步骤1次，连续检定4h。
按式（3）计算点漂移：
武中A零点大值##
零点最小值。
按式（4）计算示值漂移：
100好#人
（3）
网诚店
(Asmax - Ammin)
式中：Asmax
-示值最大值；
一示值最小值。
取各点中AZ，AS的绝对值作为仪器的零点漂移和示值漂移值。(4)
5.4检定结果的处理
按本规程规定，检定合格的仪器发给检定证书，不合格的仪器发给检定结果通知4
书，并注明不合格项目。
5检定周期
JJG662--2005
仪器的检定周期一般不超过1年。如果对仪器的检测数据有怀疑或修理后应申请重新检定。
附录A
JJG 662-2005
检定证书、检定结果通知书内页格式外观及功能性检查：
绝缘电阻：
绝缘强度：
示值误差：
重复性：
响应时间：
零点漂移：
示值漂移：
结论：
附录B
证书编号
仪器名称
测量范围
最小分度
检定环境温度
大气压力
1.外观及功能性检查
2.绝缘电阻的检定
3.绝缘强度的检定
4.示值误差的检定
量程R
标准气体
氧含量A、
5.重复性检定
量程R
6.响应时间的检定
量程R
JJG662—2005
检定记录格式
送检单位
制造厂商
仪器编号
磁氧类型
仪器级别
标准物质编号
仪器示值A./%0
仪器示值A./%0，
测量次数
平均值A
平均值A，
示值误差△A
重复性
响应时间
