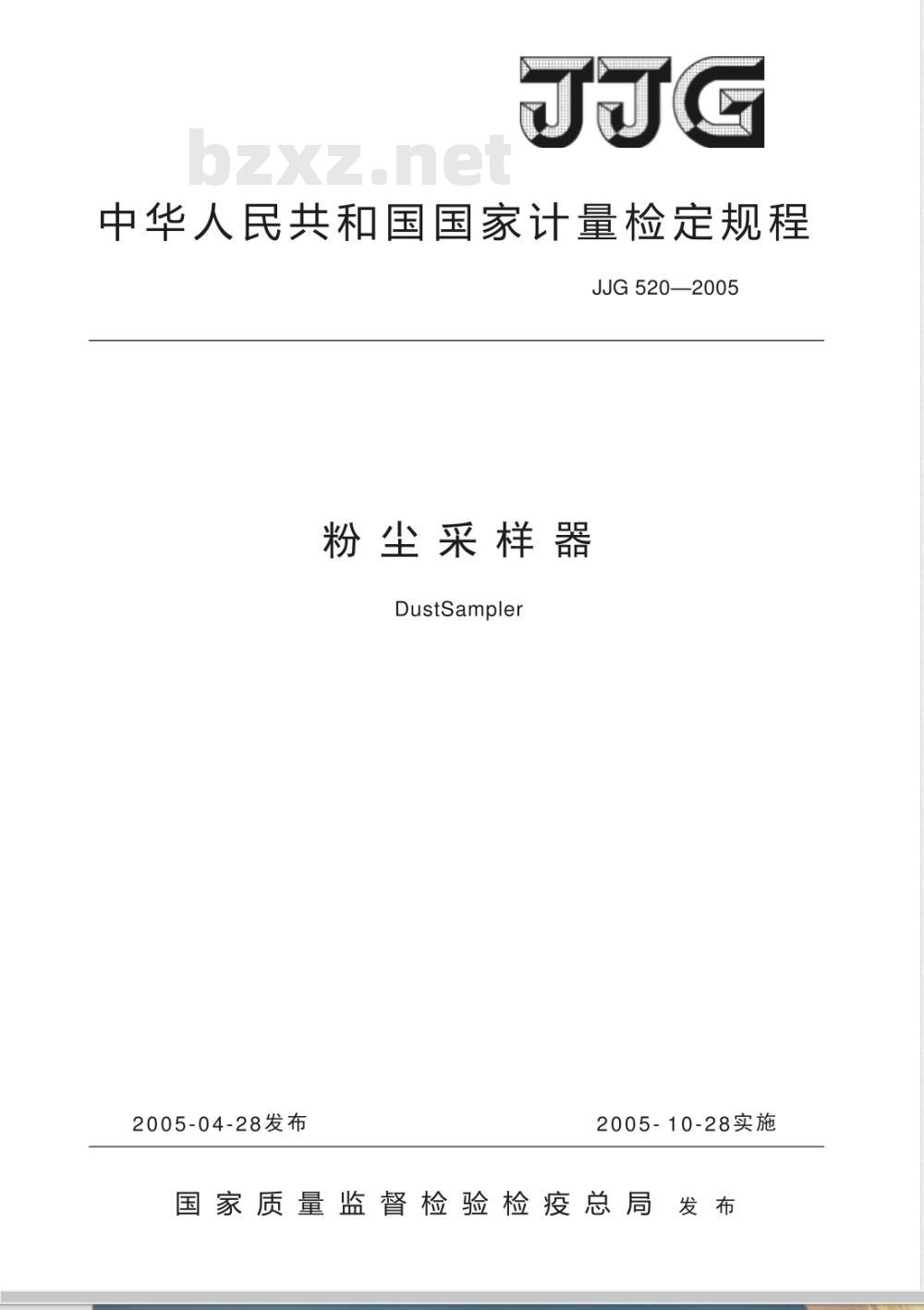

【国家计量标准(JJ)】 粉尘采样器检定规程

中华人民共和国国家计量检定规程JJG520—2005
粉尘采样器
DustSampler
2005-04-28发布
2005-10-28实施
国家质量监督检验检疫总局发布JJG520—2005

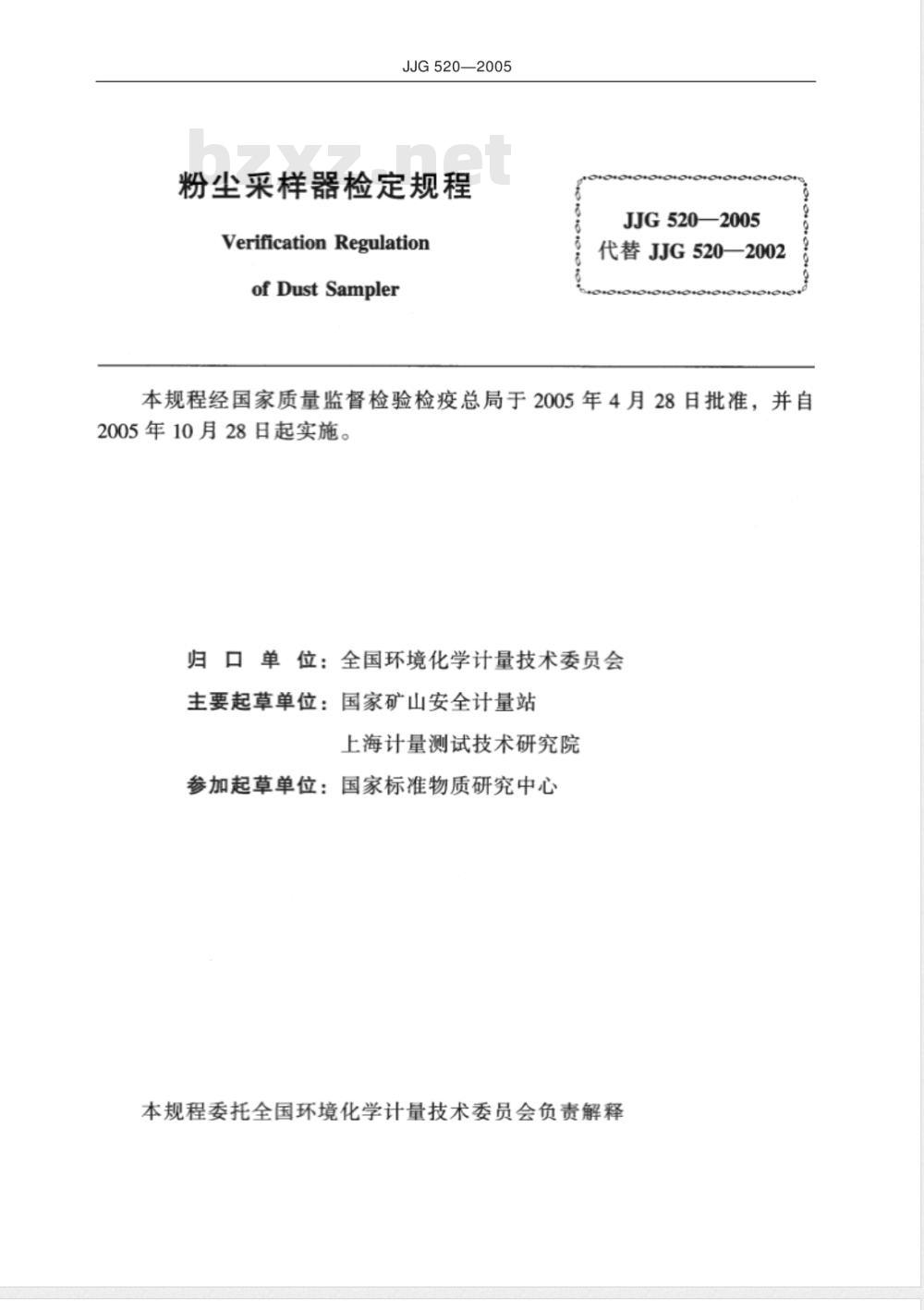

粉尘采样器检定规程
VerificationRegulation
ofDustSampler
JJG520—2005
代替JJG520—2002
本规程经国家质量监督检验检疫总局于2005年4月28日批准，并自2005年10月28日起实施。
归口单位：全国环境化学计量技术委员会主要起草单位：国家矿山安全计量站上海计量测试技术研究院

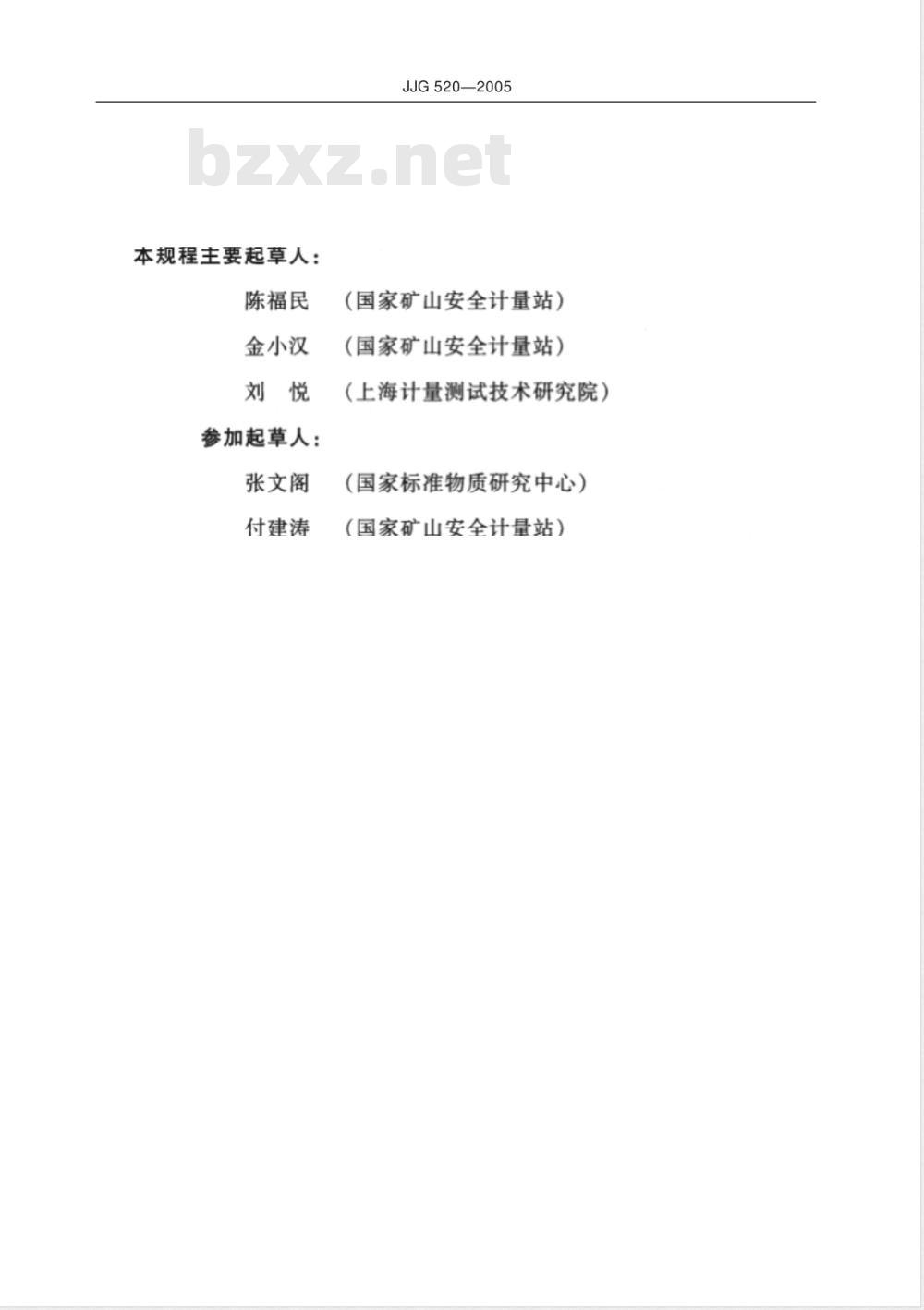

参加起草单位：国家标准物质研究中心本规程委托全国环境化学计量技术委员会负责解释本规程主要起草人：
陈福民
金小汉
参加起草人：
张文阁
付建涛
JJG520—2005
（国家矿山安全计量站）
（国家矿山安全计量站）
（上海计量测试技术研究院）
（国家标准物质研究中心）
（国家矿山安全计量站）

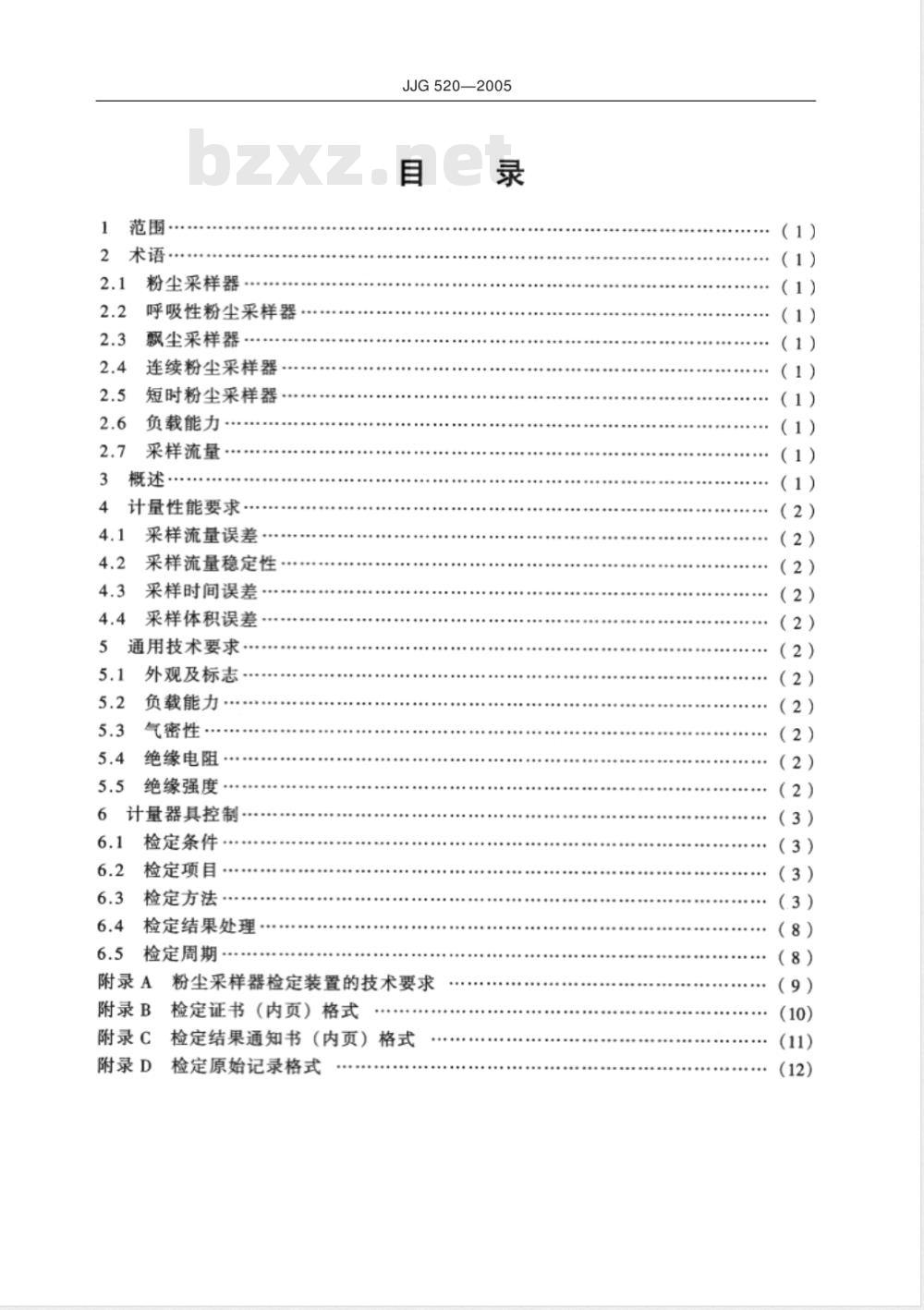

2术语
粉尘采样器
呼吸性粉尘采样器，
飘尘采样器.
连续粉尘采样器
短时粉尘采样器，
负载能力·
采样流量·
计量性能要求·
采样流量误差
采样流量稳定性
采样时间误差
采样体积误差
通用技术要求
外观及标志
负载能力·
气密性·
绝缘电阻
绝缘强度
计量器具控制
检定条件·
检定项目：
检定方法…
检定结果处理
检定周期·
附录A
附录B
附录C
附录D
JJG520—2005
粉尘采样器检定装置的技术要求检定证书（内页）格式
检定结果通知书（内页）格式
检定原始记录格式
（1）
（1）
（1）
（1）
（2）
（2）
（2）
（2）
（2）
（2）
（3）
（3）

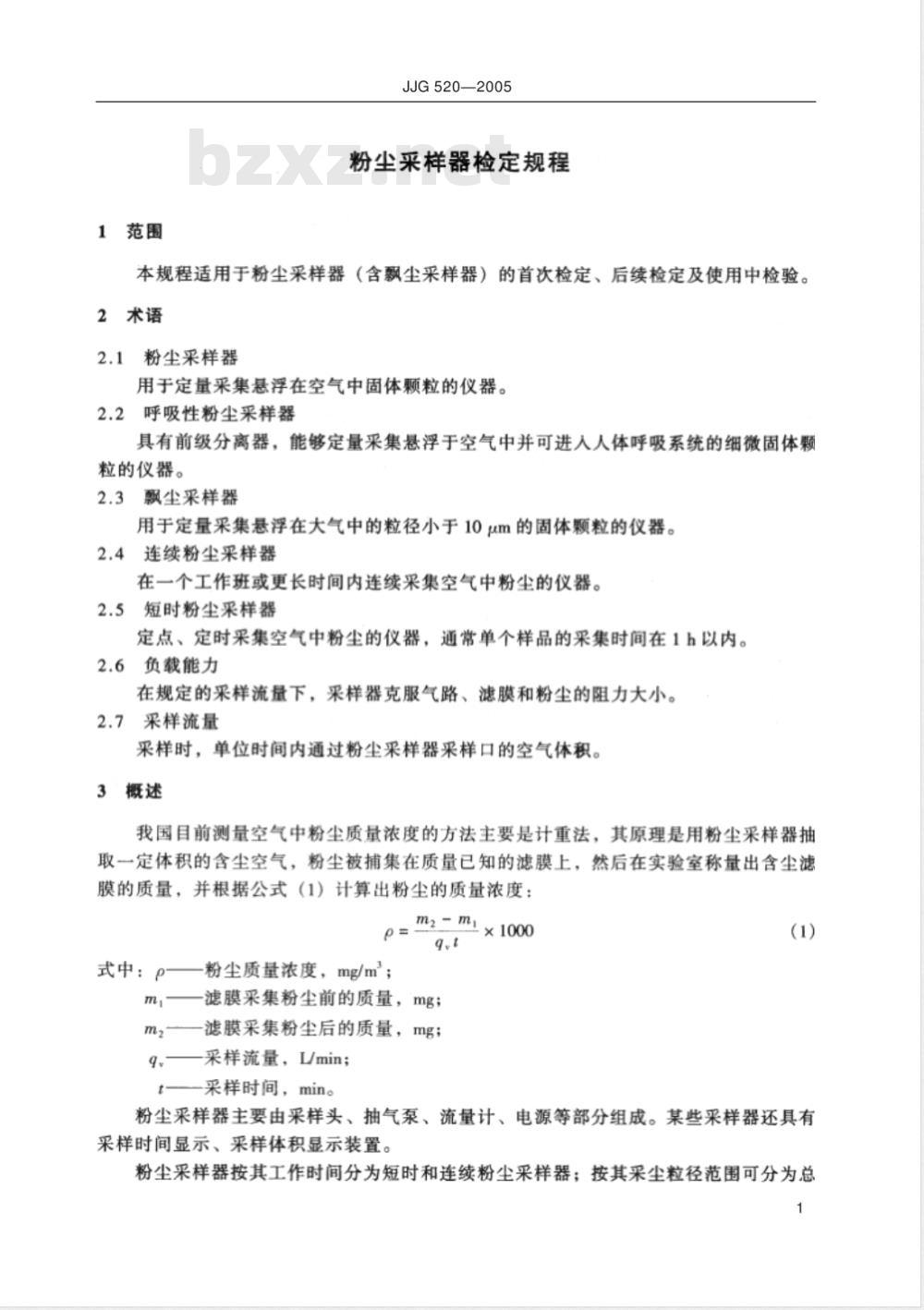

1范围
JJG520—2005
粉尘采样器检定规程
本规程适用于粉尘采样器（含飘尘采样器）的首次检定、后续检定及使用中检验。2术语
2.1粉尘采样器
用于定量采集悬浮在空气中固体颗粒的仪器。2.2呼吸性粉尘采样器
具有前级分离器，能够定量采集悬浮于空气中并可进人人体呼吸系统的细微固体颗粒的仪器。
2.3飘尘采样器
用于定量采集悬浮在大气中的粒径小于10um的固体颗粒的仪器。2.4连续粉尘采样器
在一个工作班或更长时间内连续采集空气中粉尘的仪器。2.5短时粉尘采样器
定点、定时采集空气中粉尘的仪器，通常单个样品的采集时间在1h以内。2.6负载能力
在规定的采样流量下，采样器克服气路、滤膜和粉尘的阻力大小。2.7采样流量
采样时，单位时间内通过粉尘采样器采样口的空气体积。3概述
我国目前测量空气中粉尘质量浓度的方法主要是计重法，其原理是用粉尘采样器抽取一定体积的含尘空气，粉尘被捕集在质量已知的滤膜上，然后在实验室称量出含尘滤膜的质量，并根据公式（1）计算出粉尘的质量浓度：p= m2_ m1 ×1000
式中：p——粉尘质量浓度，mg/m；m滤膜采集粉尘前的质量，mg；
m2——滤膜采集粉尘后的质量，mg;9、——采样流量，Lmin;
t—采样时间，min。
粉尘采样器主要由采样头、抽气泵、流量计、电源等部分组成。某些采样器还具有采样时间显示、采样体积显示装置。粉尘采样器按其工作时间分为短时和连续粉尘采样器；按其采尘粒径范围可分为总1
粉尘和呼吸性粉尘采样器。
JJG520—2005
呼吸性粉尘采样器前级预捕集器主要有水平淘析器、惯性冲击器、旋风分离器和向心分离器等类型。
飘尘采样器与粉尘采样器所不同的是其采样头带有10um的切割器，对大于10um的尘粒进行分离，小于10m的尘粒随着气流经切割器出口被捕集在已知质量的滤膜上。
4计量性能要求
4.1采样流量误差
呼吸性粉尘采样器（含飘尘采样器）的采样流量误差限为±3.0%FS：采样流量固定的粉尘采样器的采样流量误差限为±3.0%FS；采样流量可调的粉尘采样器的采样流量误差限为±5.0%FS。
4.2采样流量稳定性
短时粉尘采样器的采样流量在60min内的变化不大于3%FS；连续粉尘采样器的采样流量在8h内的变化不大于3%FS。4.3采样时间误差
具有采样时间显示或设定的粉尘采样器，其采样时间允许误差为5min内不超过±1.0s。
4.4采样体积误差
具有采样体积显示或设定的粉尘采样器，其采样体积误差限为±5.0%FS。5通用技术要求
5.1外观及标志
5.1.1粉尘采样器的铭牌上应有产品名称、型号、出厂编号、制造日期、制造厂名、主要技术指标及制造计量器具许可证标志和编号，防爆型采样器应有防爆标志和编号。5.1.2粉尘采样器表面及采样头（含切割器或分离器）等部件不得有明显凹痕、裂缝、变形等影响正常工作的缺陷。
5.2负载能力
短时粉尘采样器的负载能力不得小于200Pa；连续粉尘采样器的负载能力不得小于1000Pa
5.3气密性
粉尘采样器的采样头和流量计在（1000~1100）Pa的压力差下保持1min，压力变化不得超过100Pa
5.4绝缘电阻
对可使用交流电源的粉尘采样器，电源端子与机壳外露金属件之间的绝缘电阻不小于20MQ。
5.5绝缘强度
对可使用交流电源的粉尘采样器，交流输人端对地线及外壳之间应能承受交流有效2
JJG520—2005
值为1500V、频率为50Hz的电压1min，无飞弧和击穿现象。6计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。6.1检定条件
6.1.1检定环境条件
6.1.1.1温度为（10~35)℃，相对湿度不大于85%；粉尘采样器应在此条件下放置1h以上，方可进行检定。
6.1.1.2钟罩式气体计量器内水温与检定室温度相差不得超过2℃。6.1.2检定设备
6.1.2.1流量标准设备可选用以下之一或组合，如表1所示。在仲裁检定时，采样流量若小于5L/min，必须选用皂膜气体流量标准装置；若大于或等于5L/min，必须选用粉尘采样器检定装置。
表1检定粉尘采样器选用流量标准设备表序号
流量标准设备名称
粉尘采样器检定装置
钟罩式气体流量标准装置
皂膜气体流量标准装置
标准表流量标准装置
准确度等级
1.0或1.5
对应被检粉尘采样器的
流量最大允许误差/%FS
压力计：量程（0~5）kPa，分辨率10Pa。气压计：量程（86~105）kPa，允许误差限为±40Pa。秒表：分度值0.01s。
温度计：量程（0~50)℃，分度值0.1℃。手动微加压泵：加压范围不小于（-5000~+5000）Pa。交流电压表：（0~250）V，1.5级。绝缘电阻表：输出电压500V，准确度级别为10级。备注
技术要求见附录A
附加阻力不大于100Pz
附加阻力不大下100Pa
被检采样器使用隔膜
气泵时，不能选用
耐压试验仪：交流电压（0~1500）V，频率为50Hz，准确度等级优于5级。6.2检定项目
粉少采样器首次检定、后续检定和使用中检验项日如表2所示。3
检定方法
JJG520—2005
表2粉尘采样器首次检定、后续检定和使用中检验项目一览表检定项目免费标准下载网bzxz
外观及标志
采样流量误差
负载能力
采样流量稳定性
采样时间误差
采样体积误差
气密性
绝缘电阻
绝缘强度
首次检定
注：1.“+”为需检的项目，“_”为不需检的项目。后续检定
2.绝缘电阻和绝缘强度两项只对使用交流电源的粉尘采样器试验。3.修理后的检定，按首次检定进行。6.3.1外观及标志
粉尘采样器的外观和标志用手感、目察法检查。6.3.2采样流量误差
使用中检验
6.3.2.1采样流量大于或等于5L/min的粉尘采样器选用粉尘采样器检定装置（或钟罩式气体计量标准装置或标准流量表）进行检定；采样流量小于5LUmin的选用粉尘采样器检定装置或皂膜流量检定装置进行检定。6.3.2.2对采样流量固定的粉尘采样器只检固定流量点，对采样流量可调的粉尘采样器检定采样流量范围内上、中、下均匀分布的三个流量点。6.3.2.3被检粉尘采样器按其使用说明要求做好准备，包括充好电，装上滤膜。6.3.2.4用粉尘采样器检定装置或钟罩、皂膜流量标准装置的检定方法启动粉尘采样器，调节流量到待检定点，按图1或图2将粉尘采样器的采样口接在粉尘采样器检定装置或钟罩、皂膜流量标准装置的测试口上，调节标准器排气流量大小，使之与采样器流量达到平衡，压力计显示为零。对粉尘采样器检定装置，读取其标准流量计的刻度值得到该点的采样流量；对钟罩或皂膜流量标准装置，气流达到平衡后读取所排出气体的体积、排气时间、温度和压力，按公式（2）计算出该点的采样流量9：TT.
钟罩式气体计量标准装置或皂膜流量检定装置气流平衡后排出气体的体式中：V—
积，L；
JJG520—2005
t—与排出气体体积对应的排气时间，min；P.—钟罩式气体计量标准装置或皂膜流量检定装置内气体的绝对压力，Pa；T,钟罩式气体计量标准装置或皂膜流量检定装置内气体的热力学温度，K；P%——标准状态下大气压，Pn=101325Pa；T%—标准状态下气体温度，T=293.15K；Pm—被检仪器前气体的绝对压力，Pa；T.—被检仪器前气体的热力学温度，K。图1用粉尘采样器检定装置测量采样流量的示意图1-粉尘采样器检定装置；2一检定装置剩量口；3连接软管；4一采样头：5—被检粉尘采样器图2用钟罩式气体计量标准装置或皂膜流量检定装置测量采样流量的示意图1一钟票式气体计量标准装置或皂膜流量检定装置；2一检定装置测量口；3一连接软管：4一采样头：5一被检粉尘采样器：6一湿度计：7一压力计6.3.2.5使用标准表流量标准装置检定采样流量误差的方法将标准流量表串接到被检粉尘采样器的人口气路上，并按图3所示接入压力计和温度计，分别测出标准流量计和被检流量计气体进口处的压力和温度，根据式（3）计算出被检流量计在刻度状态下的实际流量g（LVmin）：P.T.
9—标准流量计在刻度状态下的刻度流量，Lmin；式中：
P.，P——分别为标准流量计和被检流量计气体进口处的绝对压力，Pa；T.，T_一一分别为标准流量计和被检流量计气体进口处的热力学温度，K。6.3.2.6每点检定两次．取其平均值．用公式（4）计算检定点的采样流量误差：(3）
JJG520—2005
图3用标准流量表测量采样流量的示意图1一压力计；2一温度计；3一标准流量表；4一压力计；5—温度计：6-采样头；7一被检粉尘采样器--×100
采样流量误差，%；
式中：
一被检粉尘采样器采样流量范围的最大值，L/min；q vmax
Q示—被检粉尘采样器指示流量值，Lmin;；q、——两次采样流量测量值的平均值，L/min。取各检定点中采样流量误差的最大值作为该台采样器的采样流量误差。6.3.3负载能力
（4）
6.3.3.1对采样流量固定的粉尘采样器，检定固定流量点；对采样流量可调的粉尘采样器，检定上限流量点。
6.3.3.2启动粉尘采样器，并将采样流量调节到待检定点，再按图4所示将三通、压力计、调节阀连接在采样头上，然后逐渐关闭阀门，使采样流量下降5%时，立即读取压力计示值，此时的阻力（压力）即为采样器的负载能力。图4测量负载能力的示意图
1-调节阀；2三通；3-采样头；4—被检粉尘采样器；5—压力计或粉尘采样器检定装置6.3.4采样流量稳定性
6.3.4.1对采样流量固定的粉尘采样器检定固定流量点，对采样流量可调的粉尘采样器检定上限流量点。
JJG520—2005
6.3.4.2启动粉尘采样器1min后，用流量标准装置按本规程的方法测量出被检点的采样流量9初，并开始计时，在不调节采样流量的状态下，对短时粉尘采样器，工作到30min和60min时再分别测量其采样流量，取与9初的值相差较大的一个作为v末；对连续粉尘采样器，工作到1h时和8h时再分别测量其采样流量，取与9的值相差较大的一个作为9味，再用公式（5）计算采样流量稳定性：8 = 切 = 9味 ×100%
q vmax
式中：——采样流量稳定性，%；mx被检粉尘采样器采样流量范围的最大值，Lmin;9初—用流量标准装置测量出的被检点的初始采样流量，Lmin；(5)
9末——用流量标准装置测量出的与Q初值相差较大的结束时采样流量，L/min。6.3.5采样时间误差
6.3.5.1用秒表或粉尘采样器检定装置进行检定。6.3.5.2将被检粉尘采样器的时间设定为5min，起动被检粉尘采样器的同时按下秒表或粉尘采样器检定装置的计时器开始计时，当被检粉尘采样器停止工作时停止秒表或计时器的计时。
6.3.5.3每台粉尘采样器检定两次，取其平均值为t，设定时间与测量平均值t之差即为采样时间误差。
6.3.6采样体积误差
按图1或图2所示测出粉尘采样器上限流量点的采样流量9、后，并在此流量下重新工作5min（用粉尘采样器检定装置的计时器或秒表计时），用公式（6）计算采样体积误差：
V-5q-×100%
8=5qvmax
.采样体积误差；
式中：
V粉尘采样器显示的采样体积，L；q——标准器测量的流量值，L/min;vm被检粉尘采样器采样流量范围的最大值，L/min。6.3.7气密性
断开粉尘采样器流量计排气端的连接管，用粉尘采样器检定装置（如图5所示）或手动微加压泵或采样器抽气泵（如图6所示）向流量计和滤膜夹上装有不透气的塑料薄膜的采样头送（或抽）气加压，当压力差达到1200Pa左右时关断气源和连接气源的阀门，稳定（3~5）min后读取初始压力值，并开始计时，在（1000~1100）Pa的压力下保持1min后读取结束压力值，两者之差的绝对值即为压力变化值。6.3.8绝缘电阻
用绝缘电阻表分别测定采样器电源播孔两极对地及对外壳上裸露金属件之间的绝缘电阻，取其最小值为采样器的绝缘电阻。7
