冷弯波形钢板
Cold forming corrugated sheet本标准适用于在连续辊式冷弯成型机组生产的波形钢板。1分类、代号

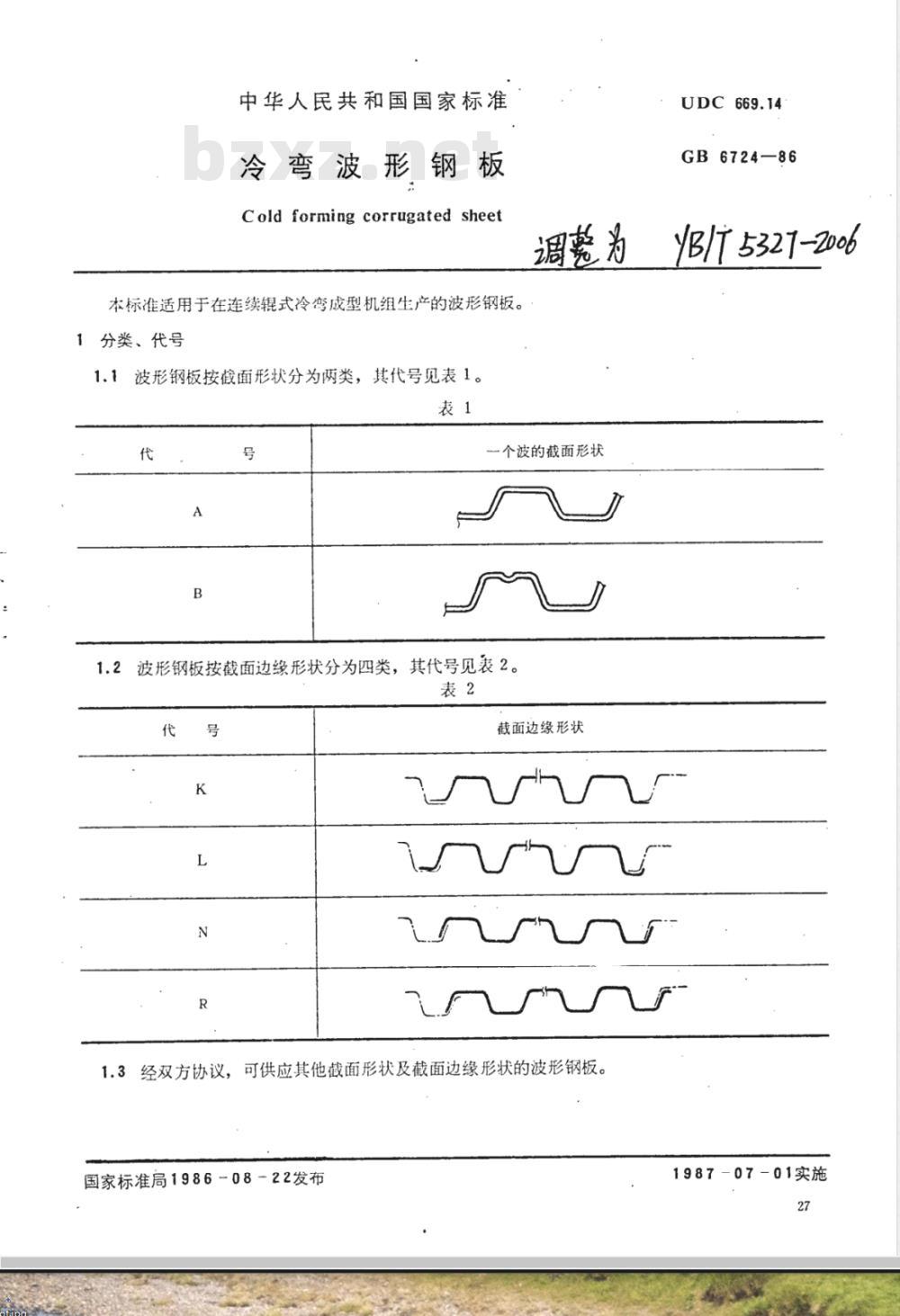

1.1波形钢板按面形状分为两类，其代号见表1。表1
一个波的截面形状
波形钢板按截面边缘形状分为四类，其代号见表2。表2
截面边缘形状
1.3经双方协议，可供应其他截面形状及截面边缘形状的波形钢板。国家标准局1986-08-22发布
UDC669.14
GB6724—86
B/T 5327-20o6
1987-07-01实施
2尺寸、外形、重量
2.1截面尺寸及允许偏差
GB6724-86

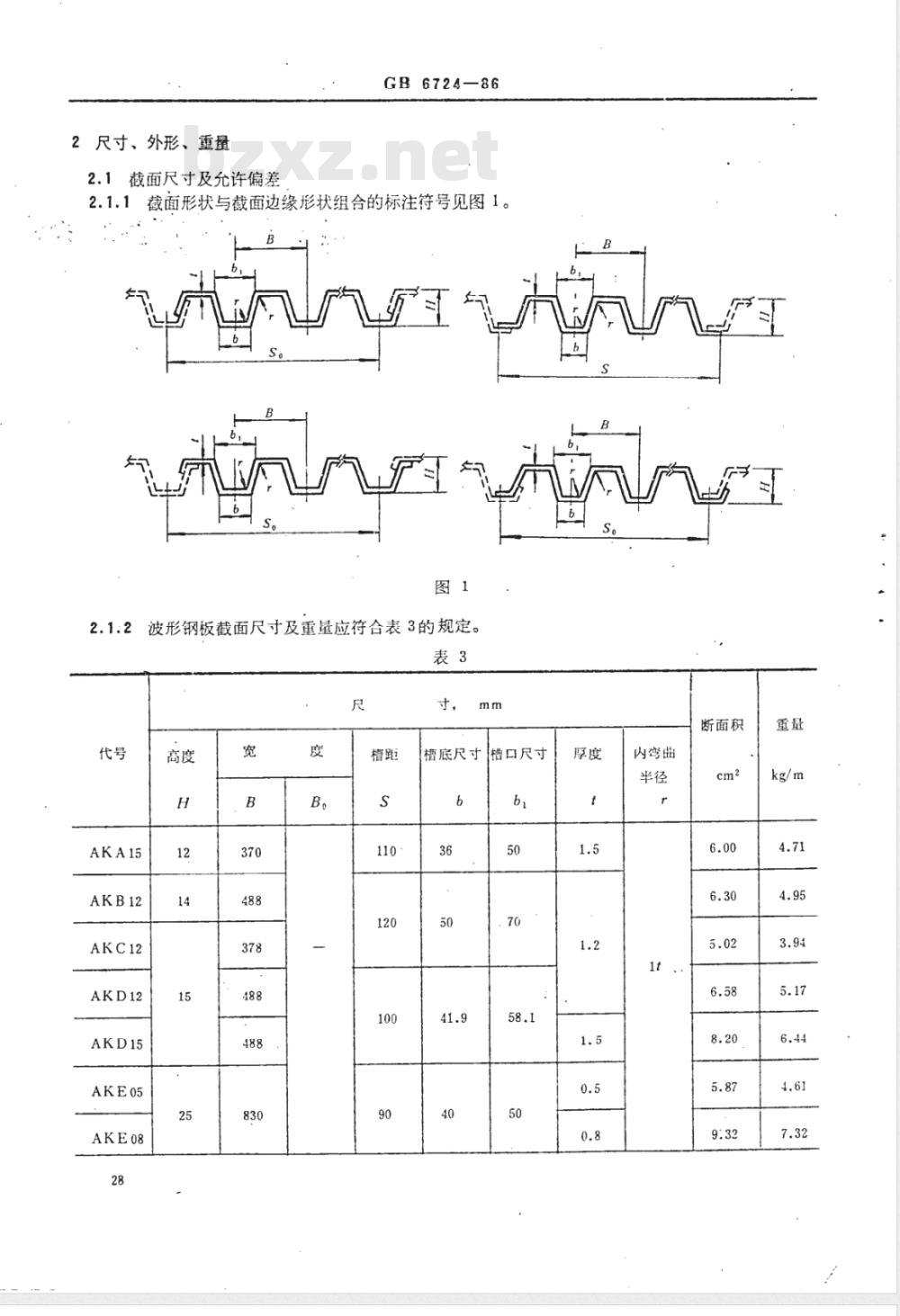

2.1.1截面形状与截面边缘形状组合的标注符号见图1。图1
2.1:2波形钢板截面尺寸及重量应符合表3的规定。表3
槽口尺寸
槽底尺寸
内弯曲
断面积
GB6724—86

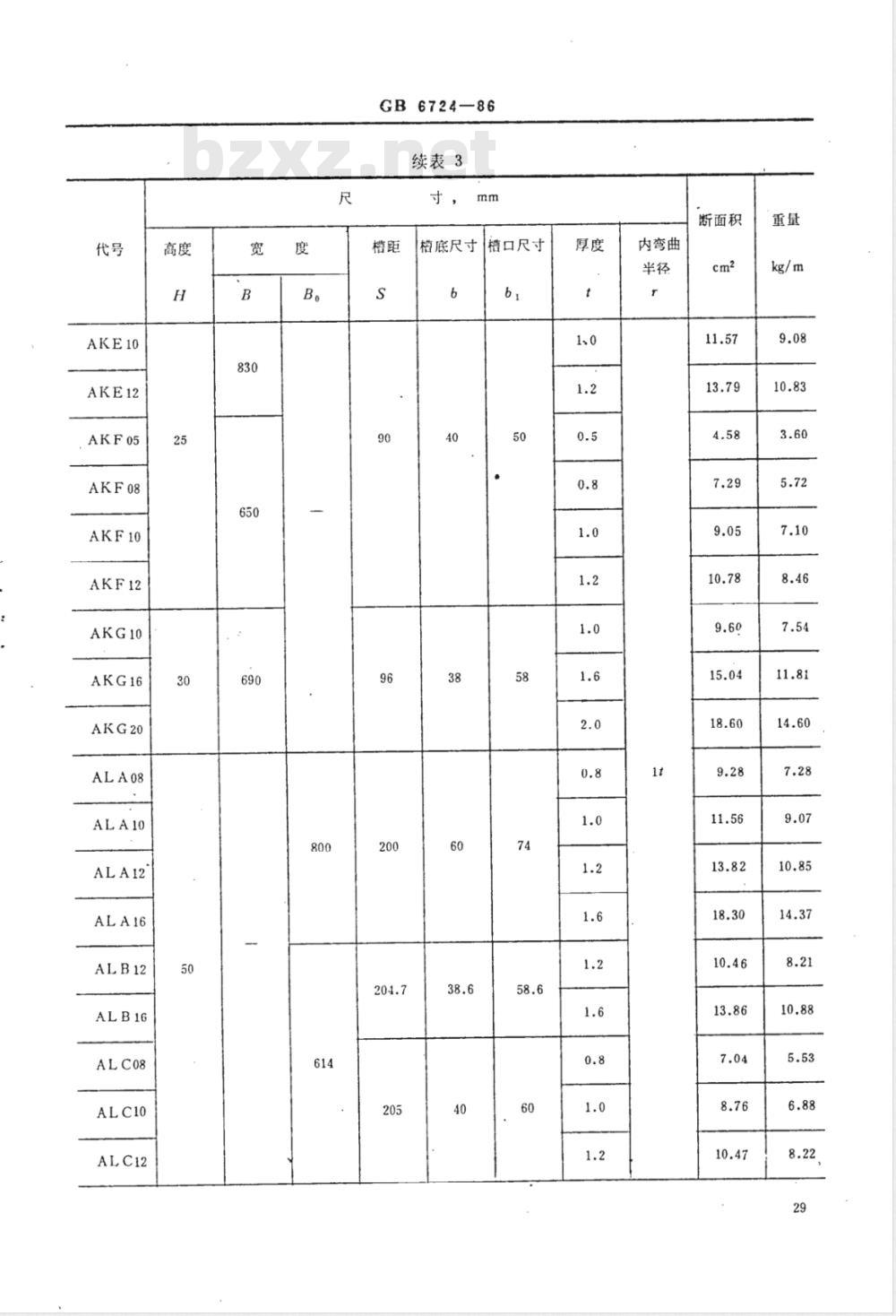

续表3
模底尺寸糟口尺寸
内弯曲
断面积
GB6724-86

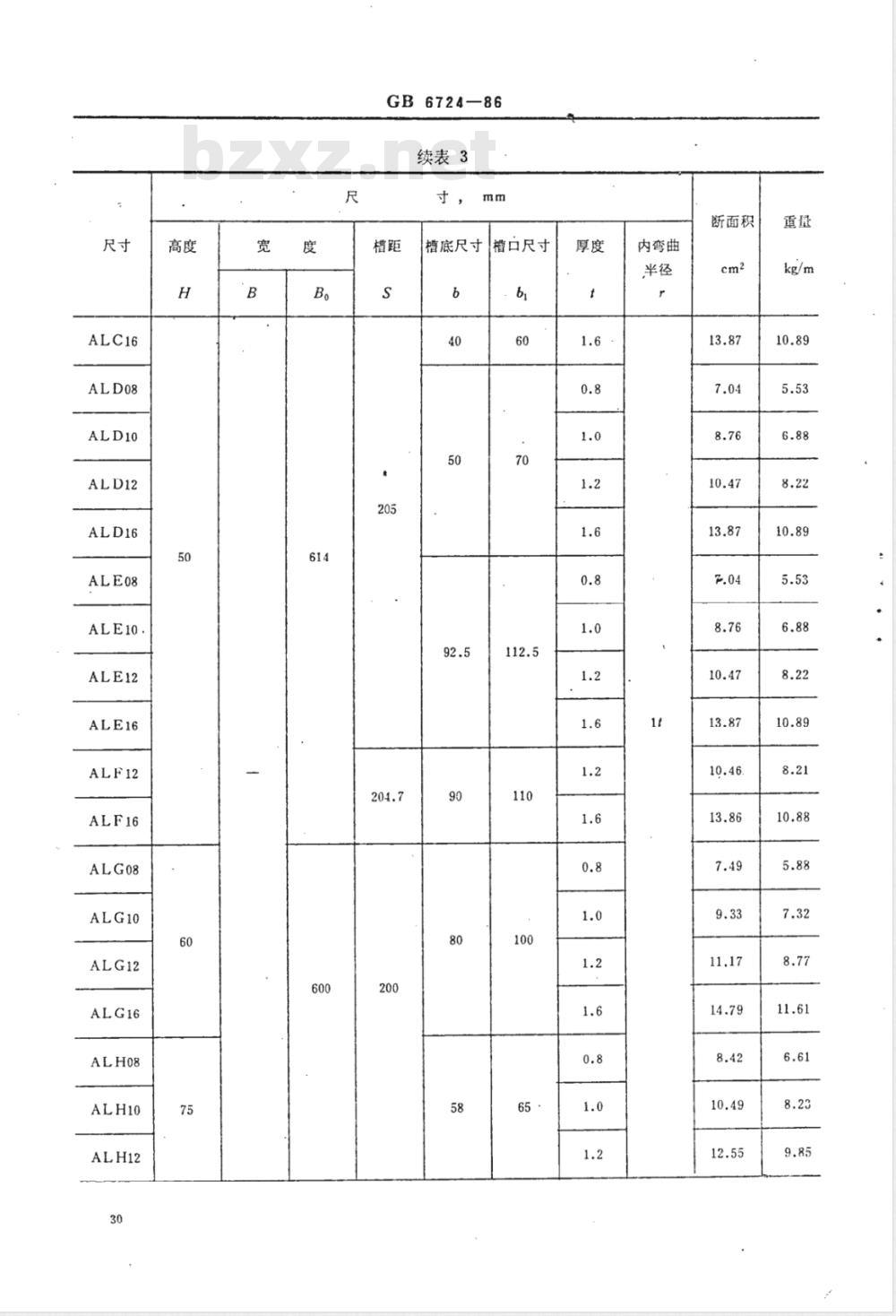

续表3
槽底尺寸槽口尺寸
内弯曲
断面积
.ALJ12
GB 6724-86
续表3Www.bzxZ.net
寸，mm
槽底尺寸
槽口尺寸
内弯曲
断面积
GB6724-86

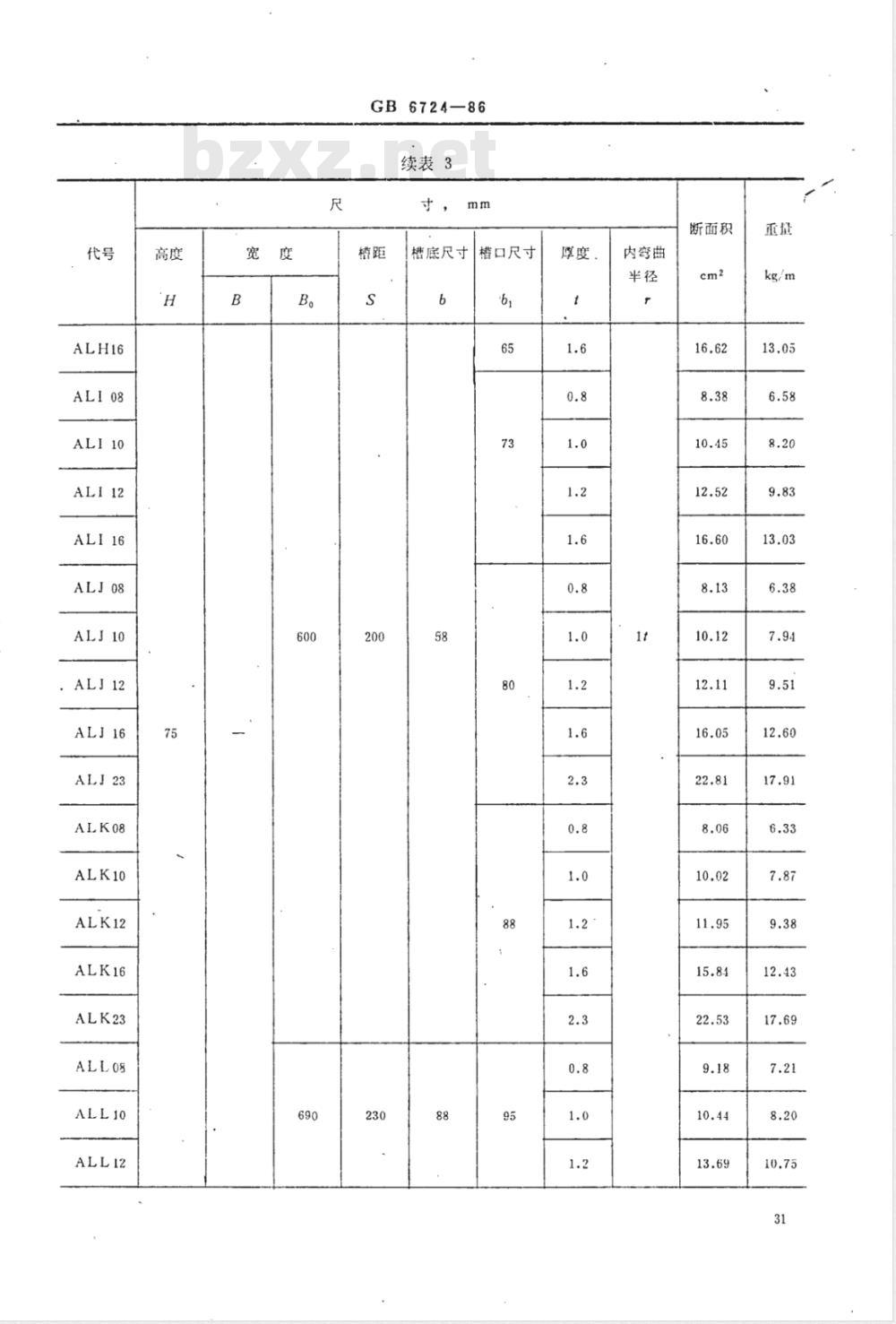

续表3
槽底尺寸
槽口尺寸
.1.。
内弯曲
断面积
GB6724-86
续表3
槽底尺寸
槽口尺寸
内弯曲
断面积
GB6724-86
续表3
槽底尺寸槽口尺寸
内弯曲
断面积
经双方协议，可供应表3所列截面尺寸以外的波形钢板。注：①代号中第三个英文字母表示截面形状及截面边缘形状相同，而其他各部尺寸不同的区别。②弯曲部位的内弯曲半径按1t计算。?镀锌波形钢板按锌握牌号为275计算。2.1.3波形钢板截面尺寸允许偏差应符合表4的规定。34
厚度t
注：平板部分系指图2中的斜线部分。2.2长度及允许偏差
GB6724-86
12 ~ 25
>25~50
平板部分的厚度按使用原料钢带的相应标准规定
2.2.1波形钢板的通常长度为4～12m。，允许偏差
2.2.2经双方协议，可供应定尺或倍尺长度的波形钢板，其长度允许偏差应符合表5的规定。表5
定尺精度
普通定尺
精确定尺
≤6000
>6000
≤6000
允许偏差
长度每增加1m或不足1m时，
在上述允许偏差值加5
2.2.3允许供应长度不小于2.5m的短尺波形钢板，但其重量不得超过该批重量的5%。mm
2.3外形
2.3.1镰刀弯
GB 6724—86
平板部分沿长度方向的镶刀弯不得大于总长度的0.2%。2.3.2弯曲度
波形钢板的纵向弯曲，在每米长度上不得大于2mm，总弯曲度不得大于总长度的0.2%；横向弯曲不应超过宽度的1.5%。
2.4交货重量
波形钢板按实际重量交货。
2.5标记示例
用普通碳素结构钢甲类氧气转炉3号钢制成的AKD12波形钢板标记为：AKD12-GB6724—86
波形钢板
3技术要求
3.1牌号及化学成分
AY3-GB700—79
波形钢板采用原料钢带的牌号和化学成分，应符合GB700一79《普通碳素结构钢技术条件》、GB4171-84《高耐候性结构钢》及GB2518一81《连续热镀锌钢板和钢带》的规定。镀锌波形钢板主要采用JG镀锌钢带。
3.2交货状态
波形钢板以冷弯状态交货。
3.3·力学性能
波形钢板未经弯曲的平板部分的力学性能应符合使用牌号相应标准的规定。3.4表面质量
波形钢板的表面质量应符合原料钢带相应标准的规定。4试验方法
4.1波形钢板均须用肉眼作外观检查。4.2截面尺寸的测量，用直尺和卡尺在距离端面不小于300mm处进行。4.3测量镶刀弯和弯曲度时，将波形钢板受检验部分放于平面上用钢线和直尺进行测量。5检验规则
5.1波形钢板的检查与验收由供方的技术监督部门进行。5.2波形钢板应成批验收，每批由同一炉罐号的产品组成。每批的重量不得超过50t。5.3波形钢板的复验规则应按照GB247一80《钢板和钢带验收、般规定》执行。
6包装、标志和质量证明书
6.1包装
6.1.1．波形钢板为成叠捆扎包装，每叠重量一般不得超过5000kg。包装、标志和质量证明书的一
6.1.2波形钢板长度小于或等于6m者，捆扎不得少于三道，长度大于6m者，捆扎不得少于四道。
注：经双方协议，波形钢板可以装箱包装，具体要求应在合同中注明。6.2标志
6.2.1成叠捆扎交货的波形钢板应挂两个以上的标志，并在最上面一张波形钢板上喷上或粘贴标36
GB6724-86
6.2.2标志上应有供方名称（或厂标）、钢号、产品规格、批号、重量等。6.3质量证明书
6.3.1每批交货的波形钢板必须附证明该批产品符合标准要求及订货合同的质量证明书。6.3.2质量证明书上应注明：
供方名称；
需方名称；
合同号：
钢号；
批号和重量；
产品名称和规格；
技术监督部门印记；
标准编号；
检验出厂日期。
.注：如需方有要求，供方须提出原料钢带的各项试验结果。
