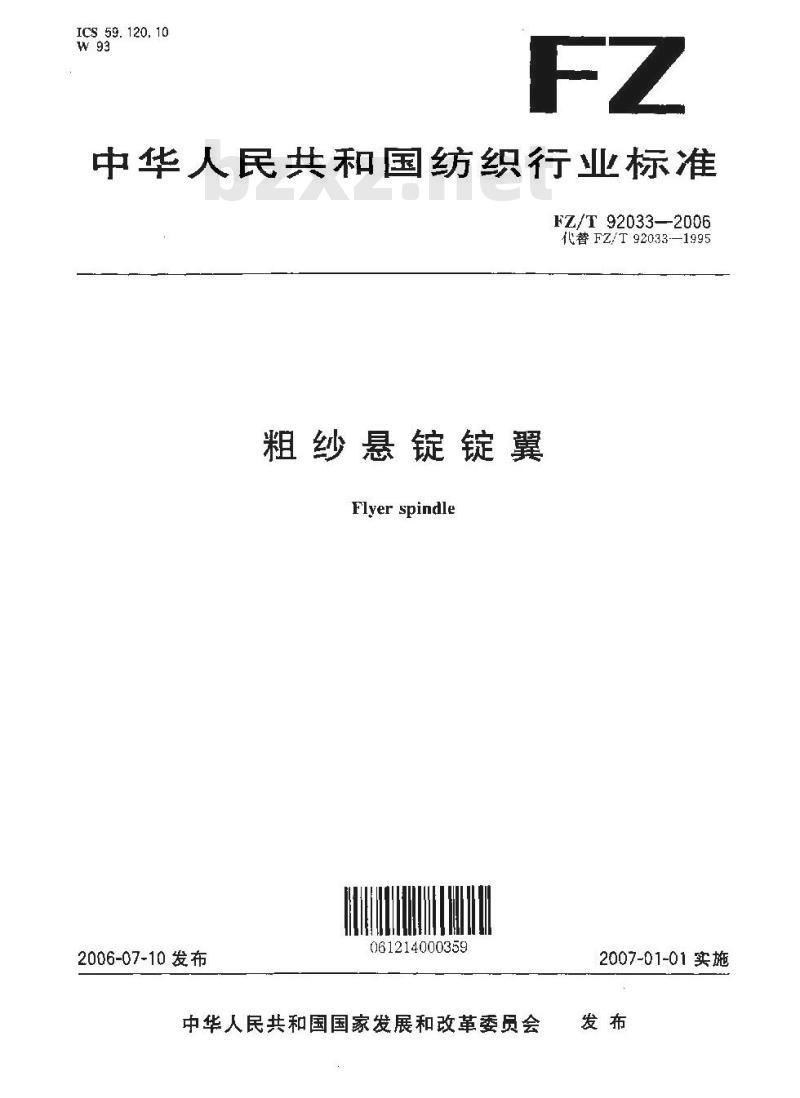

【纺织行业标准(FZ)】 粗纱悬锭锭翼

ICS 59. 120. 10
中华人民共和国纺织行业标准
FZ/T92033--2006
代替FZ/T92033-—1995
粗纱悬锭锭翼
Flyer spindle
2006-07-10发布
061214000359
中华人民共和国国家发展和改革委员会2007-01-01实施

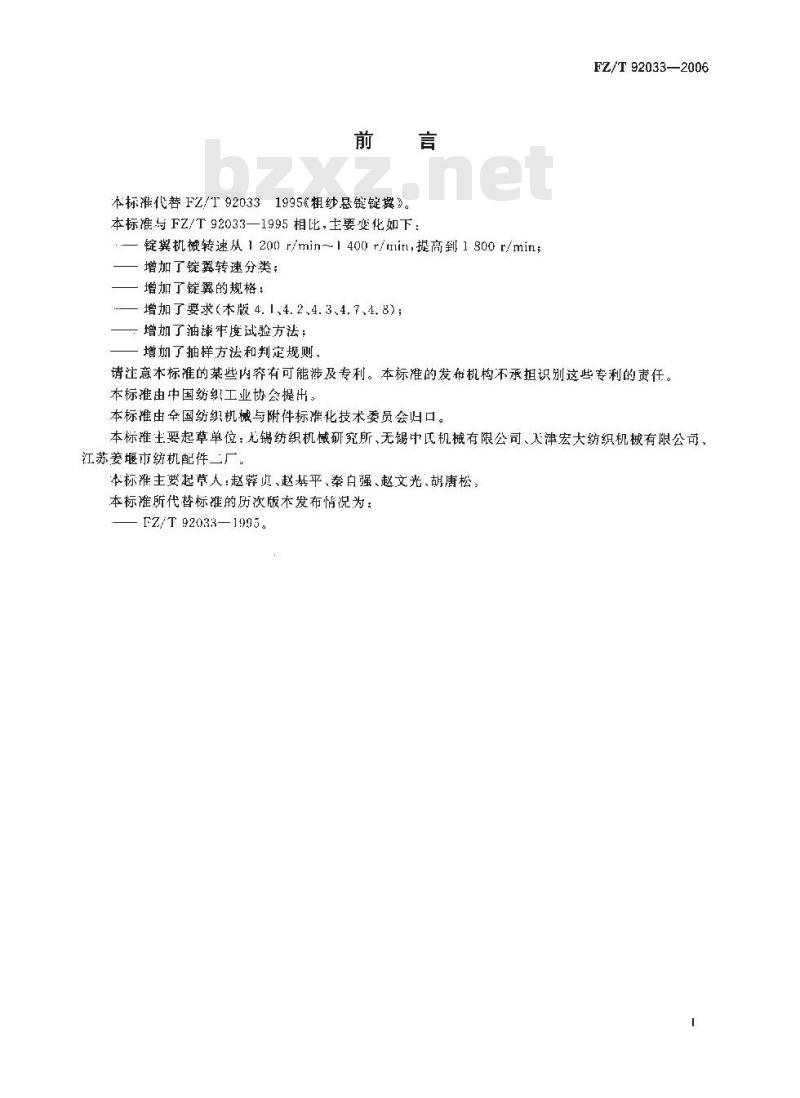

本标准1化替FZ/I92033
31995《粗纱悬链锭翼》。
本标准与FZ/T92033—1995相比，主要变化如下：锭翼机械转速从1200r/min1400r/min，提高到1800r/min;一增加了锭翼转速分类；
一增加了锭翼的规格：
—增加了要求(本版4.1、4.2、4.3、4.7、4.8)；，增加了油漆牢度试验方法；
增加了抽样方法和判定规则wwW.bzxz.Net
FZ/T 92033—2006
请注意本标准的某些内容有可能涉及专利。本标准的发布机构不承担识别这些专利的责任。本标准由中国纺织工业协会提出。本标由全国纺织机械与附件标准化技术委员会归口。本标准主要起草单位：无纺织机械研究所、无锡中氏机械有限公司、津宏大纺织机械有限公司、江苏姜堰市纺机配件二厂
本标准主要起草人：赵葬贞、赵基平、秦白强、赵文光、胡唐松，本标准所代替标准的历次版本发布情况为：FZ/T 92033—1995。
粗纱悬锭锭翼
FZ/T92033—2006

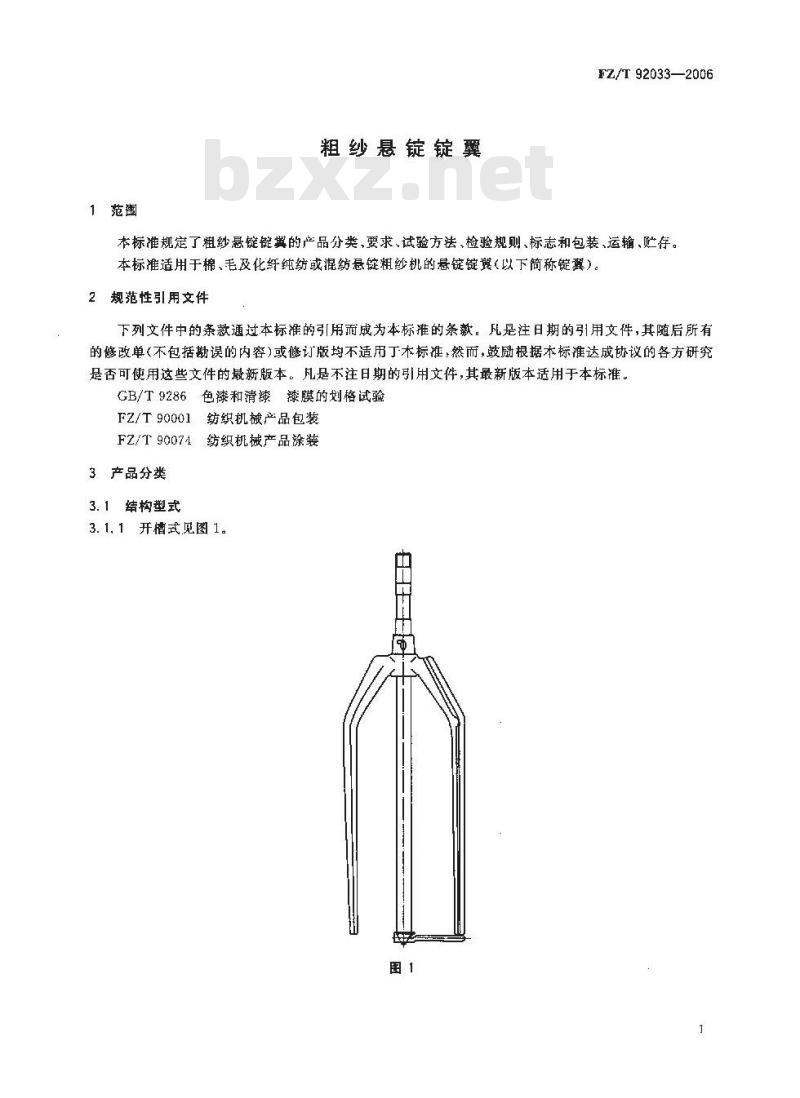

本标准规定了粗纱悬锭链翼的产品分类、要求、试验方法、检验规则、标志和包装、运输、贮存。本标准适用于棉、毛及化纤纯纺或混纺悬链粗纱机的悬锭锭翼（以下简称锭翼）。2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用丁木标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GB/T 9286色漆和清漆漆膜的划格试验FZ/T90001纺织机械产品包装
FZ/T90074纺织机械产品涂装
3产品分类
3.1结构型式
3.1.1开植式见图1。
FZ/T 92033—2006

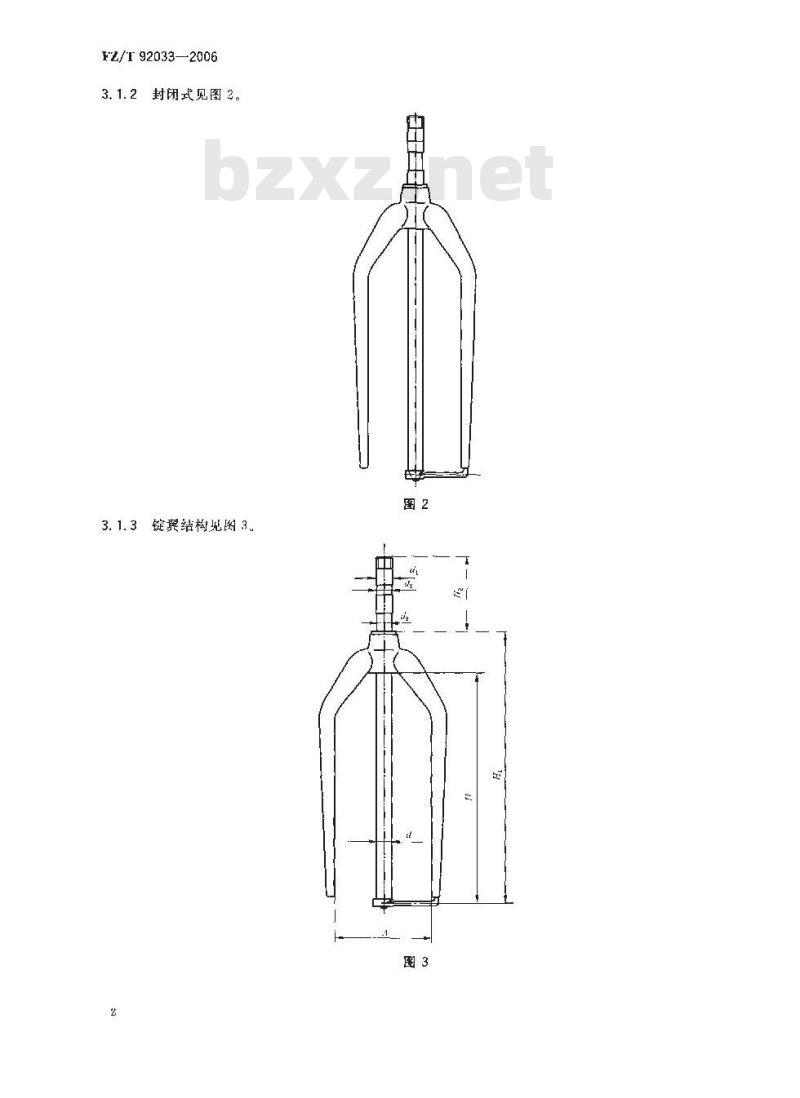

2封闭式见图2。
3.1.3键翼结构图3

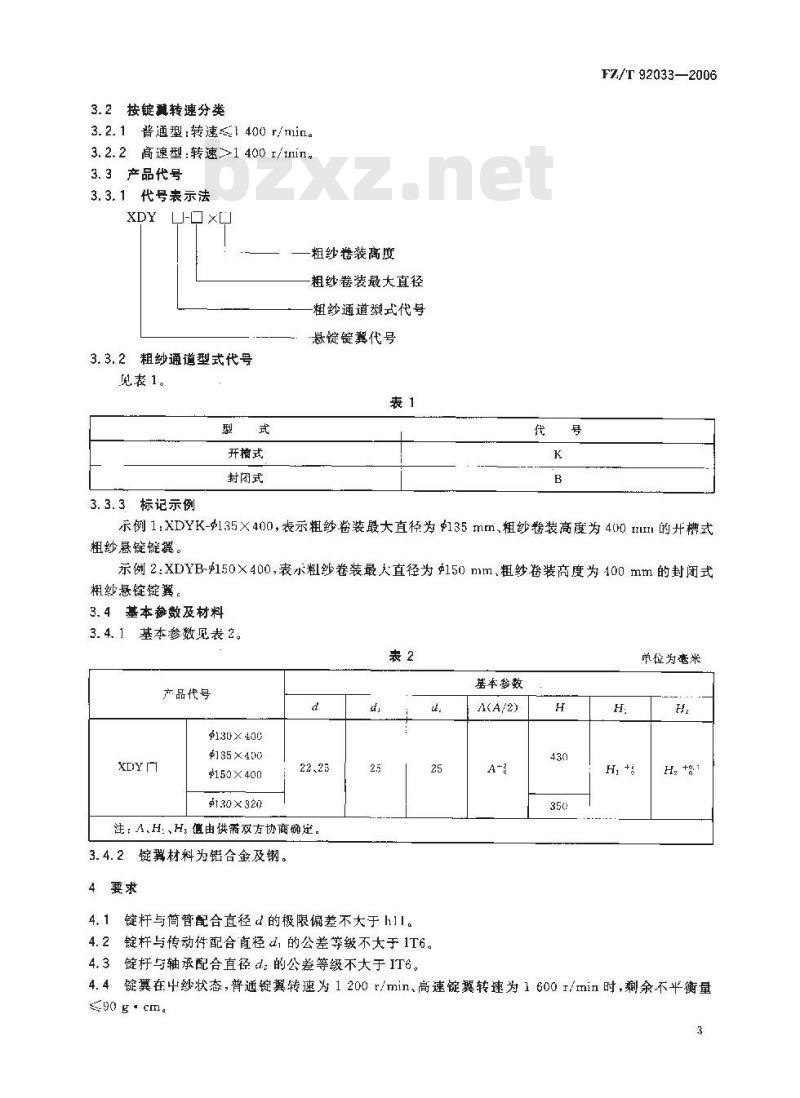

3.2按锭翼转速分类
3.2.1普通型：转速1400r/min。3.2.2高速型：转速>1400r/tnin,3.3产品代号
3.3.1代号表示法
粗纱卷装高度
粗纱卷装最太直径
粗纱道型式代导
悬锭锭翼代号
3.3.2粗纱通道型式代号
见表1。
开摘式
封闭式
3.3.3标记示例
F7/T 92033—2006
示例1：XDYK-±135×400，表示粗纱卷装最大直径为$135mm、粗纱卷装高度为400Im的升式粗纱悬锭锭翼。
示例2:XDYB-$150×400，表示粗纱卷装最人直径为Φ150mm、粗纱卷装高度为400mm的封闭式粗纱悬链链翼。
3.4基本参数及材料
3. 4. 1基本参数见表2。
产品代号
$130×400
1135×400
$150×400
130320
22、25
注：A.H：、H值由供需双方协商确定。锭翼材料为铝合金及钢。
4要求
锭杆与筒管配合直径d的极限偏差不大于hll。&。
锭杆与传动件配合直径山的公差等级不大于1T6。4.2
锭杆与轴承配合直径d，的公差等级不大于IT6。4.3
基本参数
A(A/2)
单位为米
锭翼在中纱状态，普通锭翼转速为1200r/min、高速锭翼转速为16001/min时，剩余不半衡量4.4
s9o g-cm.
F2/T 92033-—2006
4.5锭翼单臂末端20mm处张开最按表3的规定。表3
产品代号
$130X320
虹135×4G0
150×400
$130X320
$130×4c0
135X400
150X400
试验转速/(r/min)
普通型
张开量
单位为毫米
高速型
4.6锭翼压掌转动灵活，轴向动量为≤0.05mm，压掌在卷装最大位置，转速为400 r/min时，能自动向心。
4.7链杆上端安装假懿器处.径向圆跳动≤0.08mm4.8锭杆下端20mm处，径向圆跳动≤0.25mm4.9锭翼表面光谢。涂装应符合FZ/T90074的规定；表面涂层附着力应符合GB/T9286划格法2级的要求，色洋均均一致。
4.10粗纱通道光滑，不挂红维。5试验方法
5.14.4剩余不乎衡量用双面动平衡机测定，5.21.5,锭翼张升量用锭翼动态参数测试仪测定。5.34.6~4.8,压掌轴尚窜动及锭杆径向圆跳动,在专用设备或工具上检测。5.44.9,锭翼表面质量和色泽用目测评定，涂层附着力按GB/T9286的规定划格测定。5.54.10，粗纱通道表面质量用棉花及粗纱进行过纱试验。5.6其他项日可用通用量具以皮目测、手感检测、评定。6检验规则
6.1出厂检验
6.1.1产品出制造厂质量检验部门按规定进行检验，检验合格后方可出厂，并应附有产品合格证。6. 1. 2 出厂检验项月;第 4 章,6.2型式检验
6.2.1在下列情况之一时，应进行型式检验：新产品定型鉴定时：
原材料、生产工艺有重大更改，可能影响产品性能时；同一型号产品正常生产五年，应进行一次检验！d)
第三方质量机构迹行质量检验时。6.2. 2
型式检验项日：3.4.1及第4章。6.3抽样方法和评定规则
F7./T92033—2006
6.3.1按简单随机抽样法从检验批中抽取作为样本的产品。从每批产品（500套～1000套）中抽取的样本量不应少于30套。
6.3.2抽样检验时，总项次合格率不小于98%，单项合格率按表4进行评定。以上两项合格后，方可判定该批产品符合标准要求。
7标志
检验项目
锭杆与简管配合直径 d 的极限偏差4.1
4. 2疑杆与传动件配合直径4，的公差等级4.3
链杆与轴承配合直径的公差等级4.4
锭翼的剩余不平衡量
锭翼的单臂末端 20 rmumn 处张开量4.6锭翼压掌
4.7锭打安装假协器处径向圆跳动4.8
锭托下端20 mm处径向圆跳动
4,9锭翼表面质量
粗纱通道光滑，不挂纤维
锭翼表面应标志厂标或商标。
8包装、运输和购存
8.1产品的包装应符合FZ/T90001的规定：单项合格率
8.2产品包装箱在运输中，应按规定的起吊位置起吊，并应按规定的朝向放置，不得倾倒或改变方向。8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮防锈有效期为一年。5
