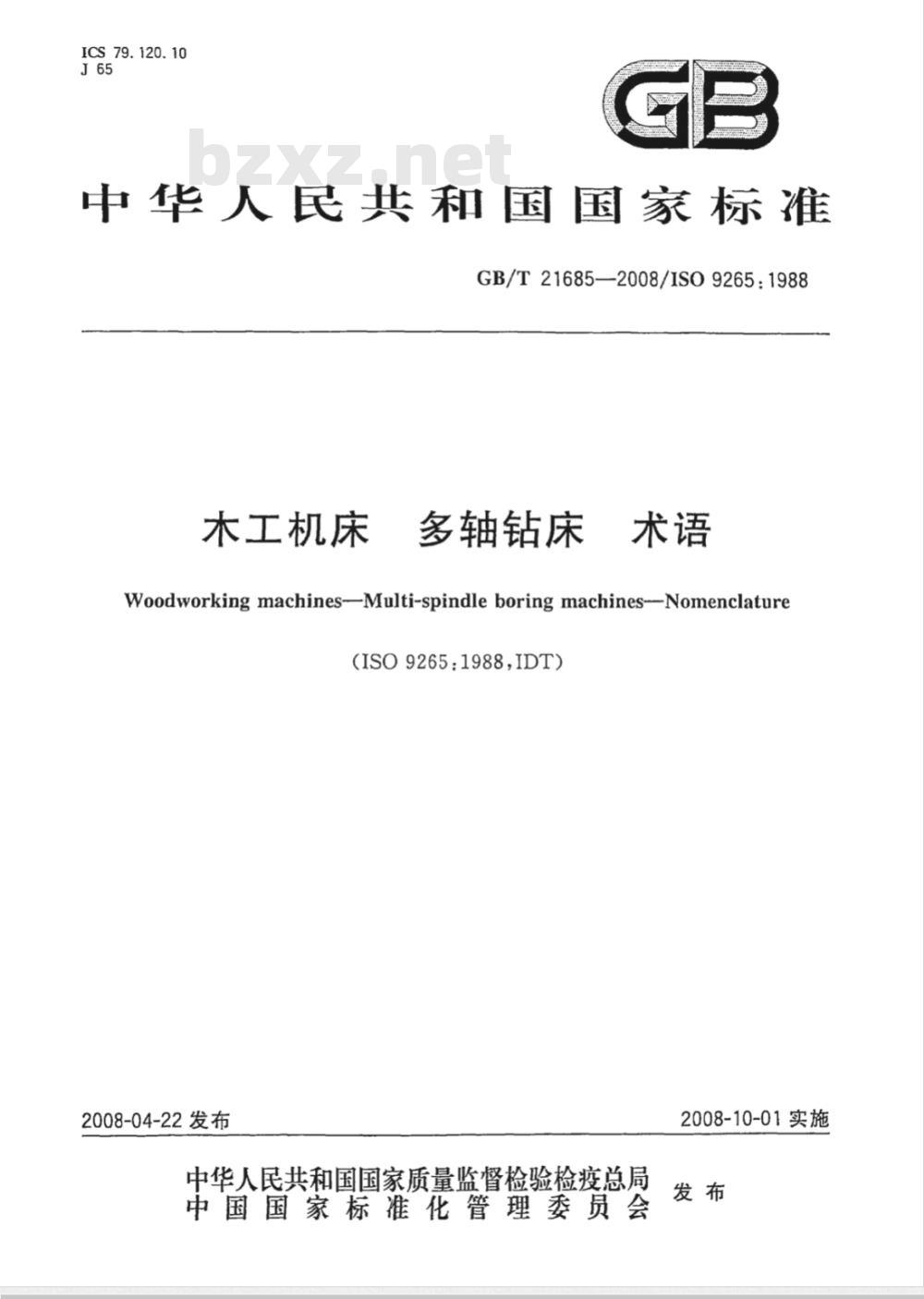

【国家标准(GB)】 木工机床 多轴钻床 术语

ICS79.120.10
中华人民共和国国家标准
GB/T21685—2008/ISO9265:1988木工机床
多轴钻床
Woodworking machines-Multi-spindle boring machines-Nomenclature(ISO9265:1988,IDT)
2008-04-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2008-10-01实施

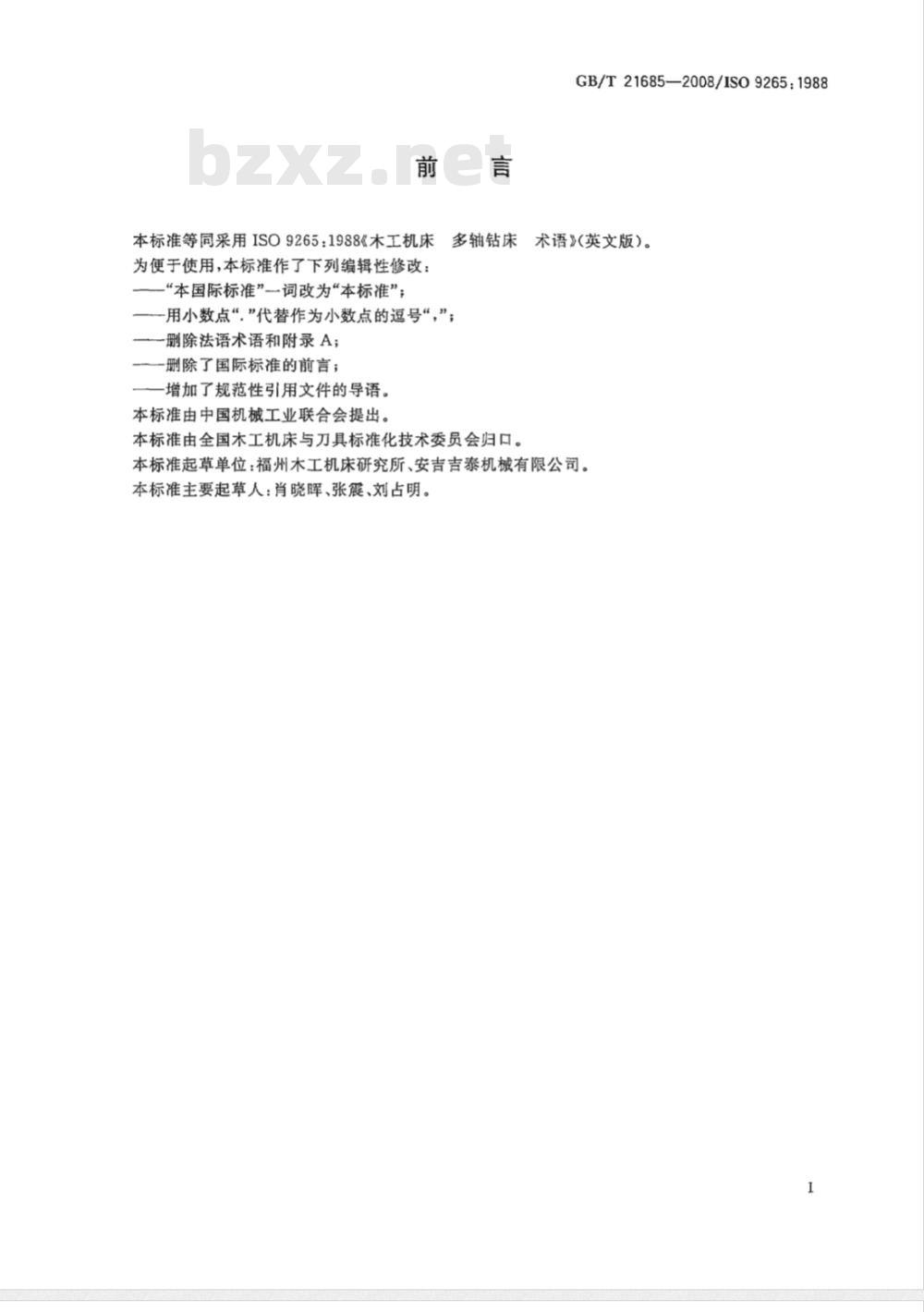

本标准等同采用ISO9265：1988《木工机床为便于使用，本标准作了下列编辑性修改：—“本国际标准”一词改为“本标准”；GB/T21685—2008/ISO9265:1988术语》（英文版）。
多轴钻床
一用小数点“”代替作为小数点的逗号“，”；删除法语术语和附录A；
一删除了国际标准的前言；
一增加了规范性引用文件的导语。本标准由中国机械工业联合会提出。本标准由全国木工机床与刀具标准化技术委员会归口。本标准起草单位：福州木工机床研究所、安吉吉泰机械有限公司。本标准主要起草人：肖晓晖、张震、刘占明。I

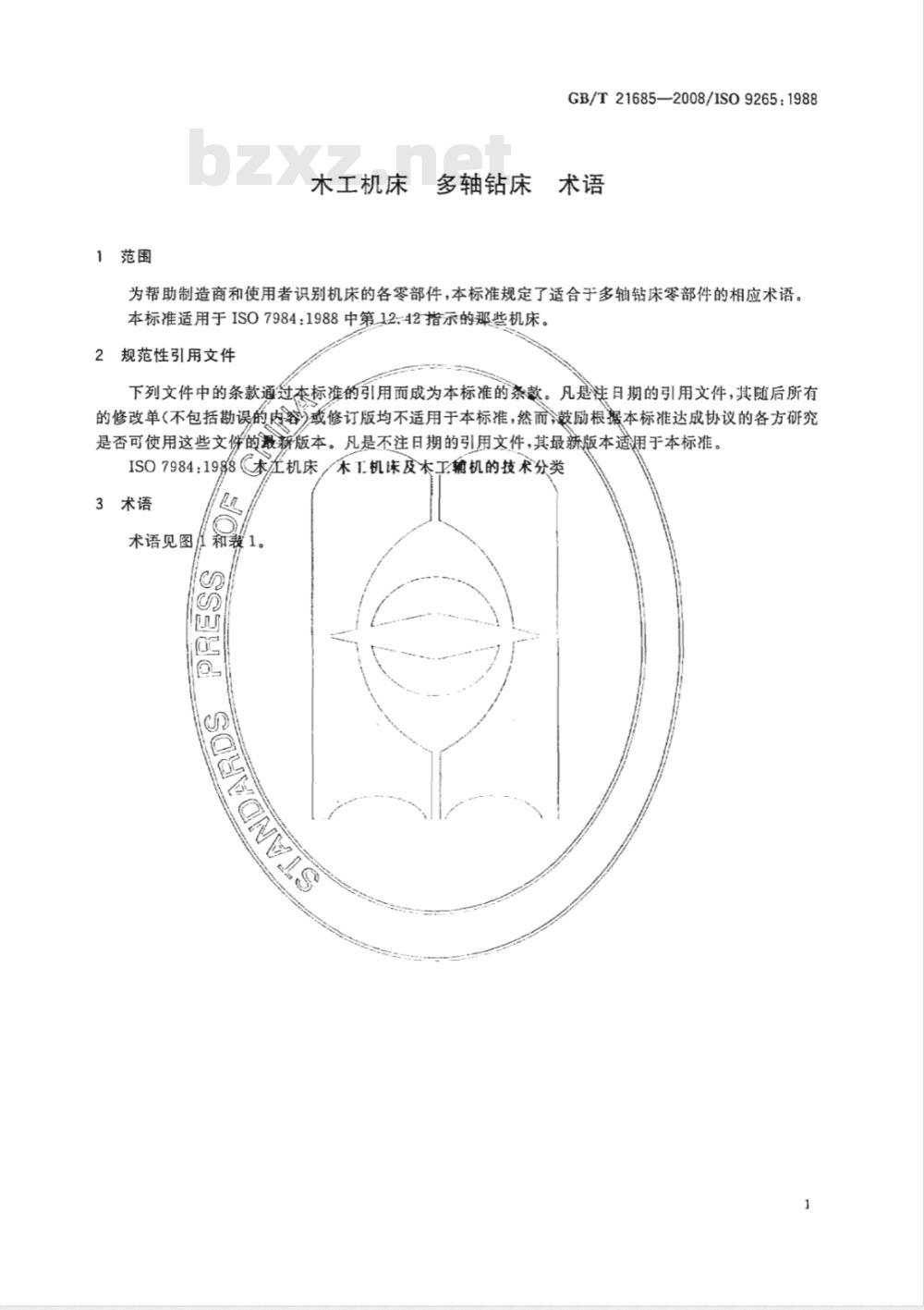

1范围
GB/T21685—2008/IS09265：1988木工机床多轴钻床术语
为帮助制造商和使用者识别机床的各零部件，本标准规定了适合于多轴钻床零部件的相应术语。本标准适用于ISO7984：1988中第12:42指示的那些机床。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO7984:19%8本工机床末工机床及本工机的技术分类3术语

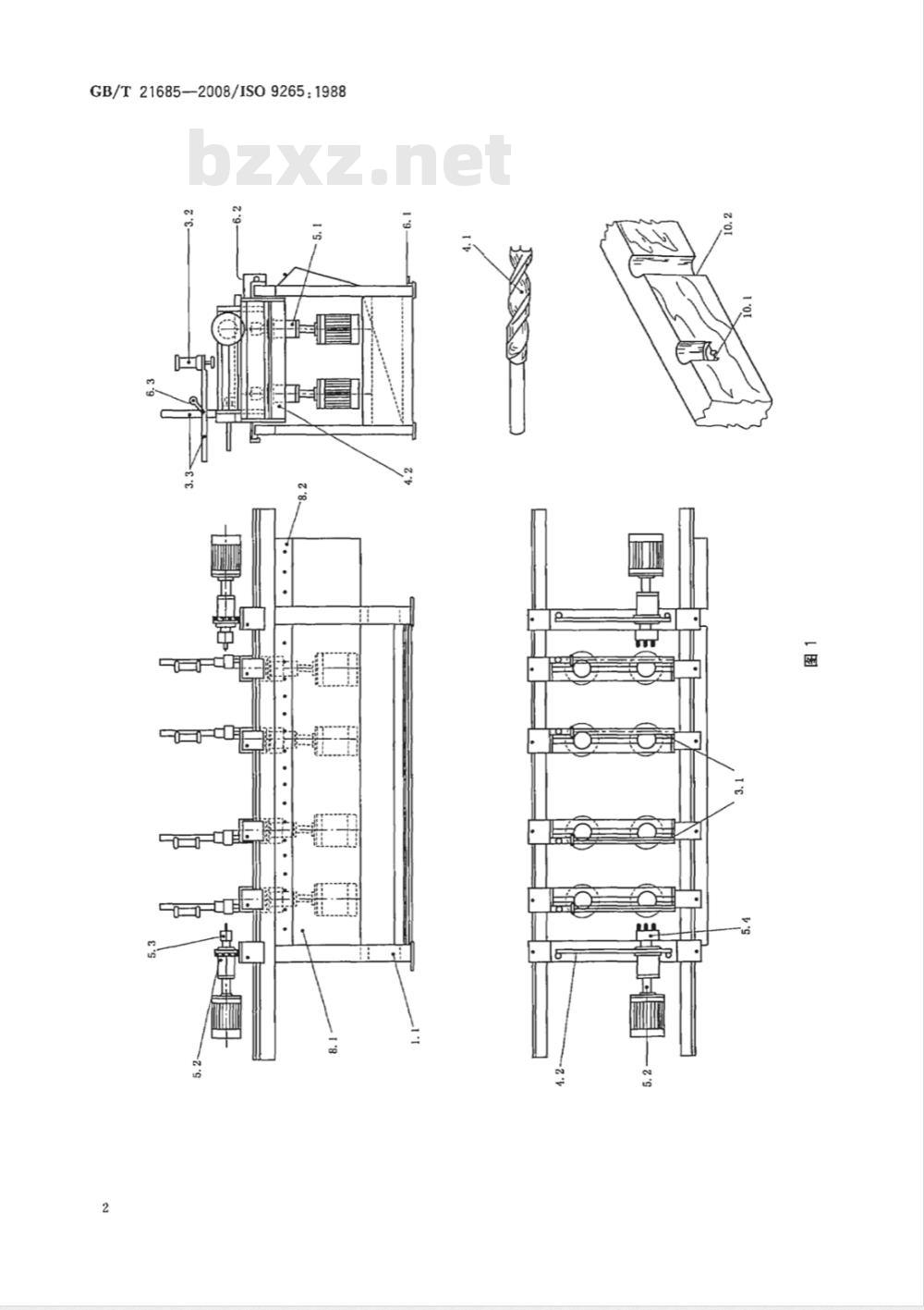

术语见图
GB/T216852008/ISO9265.1988

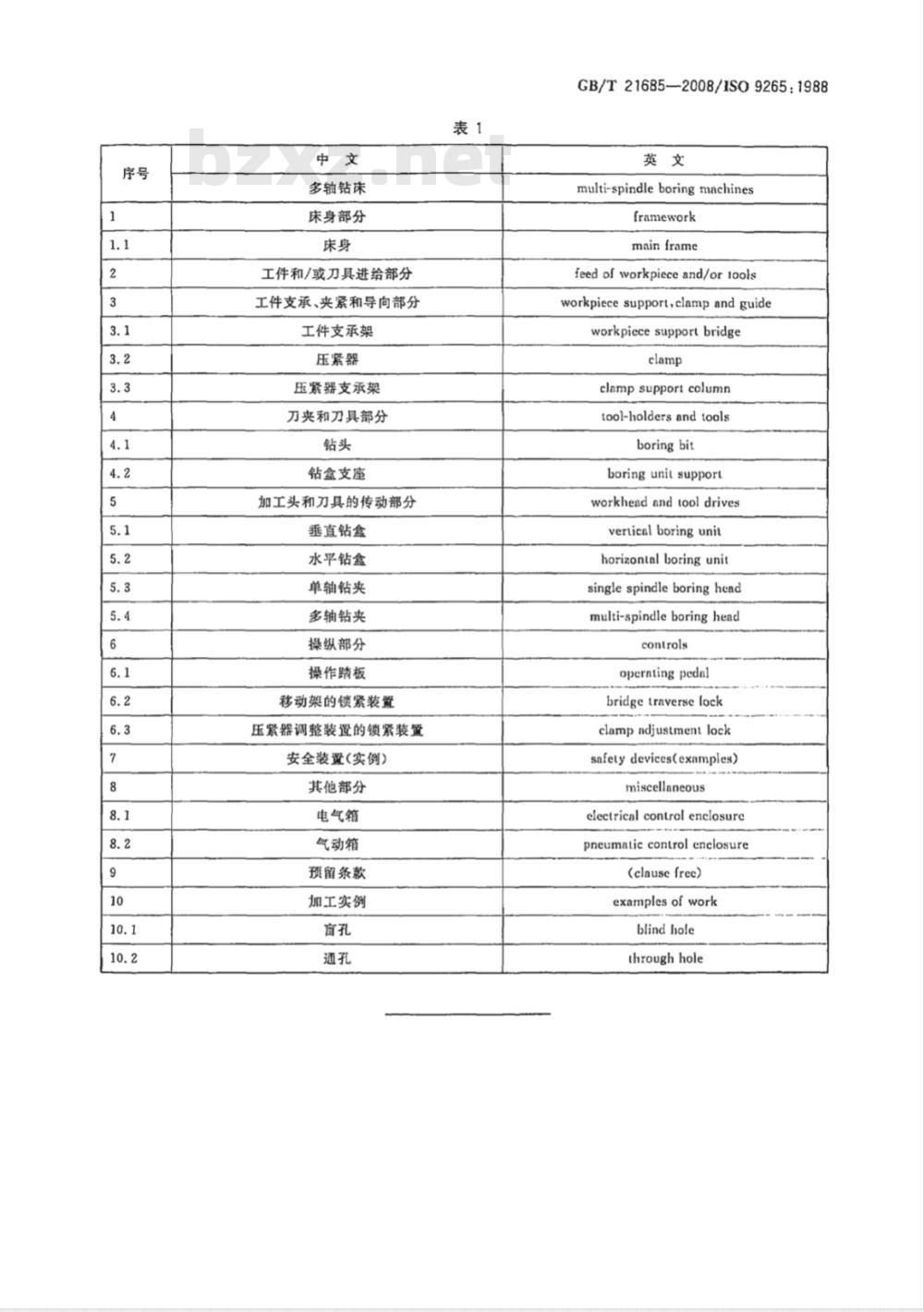

多轴钻床
床身部分
工件和/或刀具进给部分
工件支承、夹紧和导向部分
工件支承架
压紧器
压紧器支承架
刀夹和刀具部分
钻盒支座
加工头和刀具的传动部分
垂直钻盒
水平钻盒
单轴钻夹
多轴钻夹
操纵部分
操作踏板
移动架的锁紧装置
压紧器调整装置的锁紧装置
安全装置(实例）
其他部分
电气箱
气动箱
预留条款
加工实例
GB/T21685—2008/ISO9265:1988英文
multi-spindle boring nachinesframework
main frame
feed ofworkpiece and/orloolsworkpiece support,clampandguideworkpiece support bridge
clampsupportcolumn
tool-holders and tools
boring bit
boring unit support
workhead and tool drives
vertical boring unit
horizontal boring unit
single spindle boring head
multi-spindle boring head
controls
operating pedal
bridge traverse lock
clamp ndjustment lock
safety devices(examples)
miscellaneous
electrical control enclosurepneumatic control enclosure
(clause free)
examples of work
blind hole
through hoie
GB/T21685-2008
中华人民共和国
国家标准
木工机床
天多轴钻床
GB/T21685—2008/ISO9265:1988*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社案皇岛印刷厂印刷各地新华书店经销
开本880×1230
2008年6月第一版
印张0.5www.bzxz.net
字数6千字
2008年6月第一次印刷
书号：155066·1-319161
定价10.00元
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
862960089
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
