【国家标准(GB)】 铝及铝合金阳极氧化膜厚度的试验方法 重量法

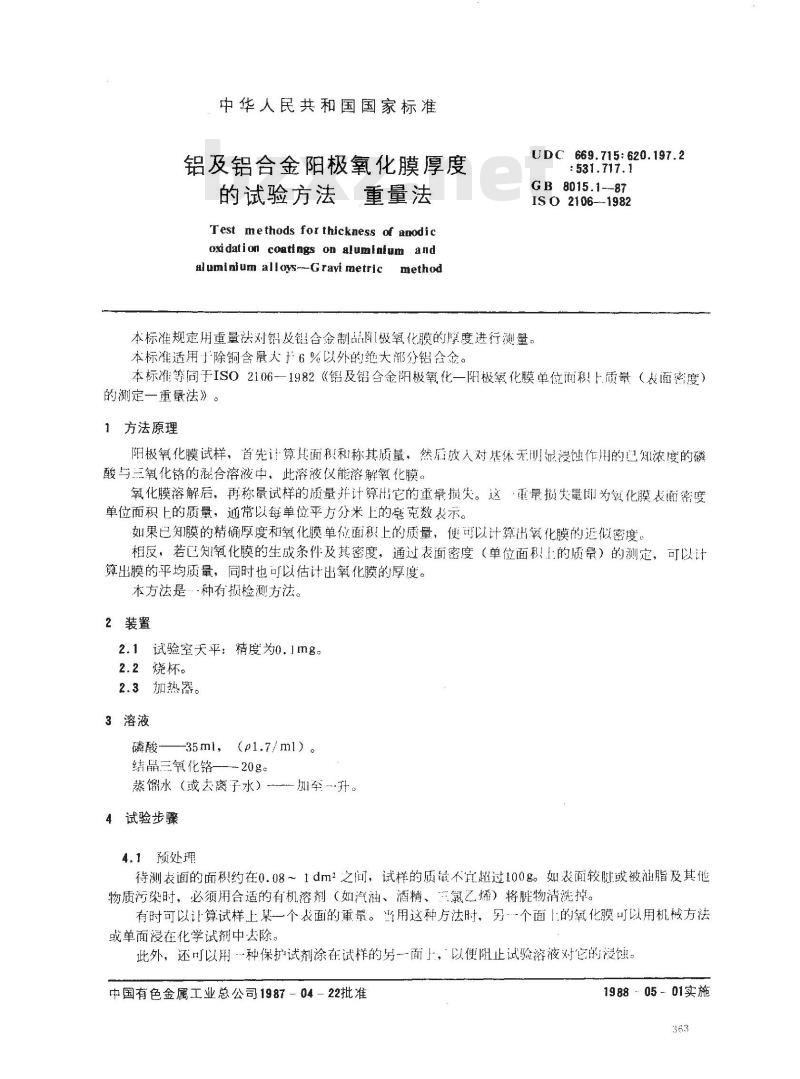

中华人民共和国国家标准
铝及铝合金阳极氧化膜厚度
的试验方法重量法
Test methods for thickness of anodicOxidation coatings on aluminium andaluminium alloys--Gravi metric methodUDC 669.715:620.197.2
: 531.717.1
GB 8015.1--87
IS O 2106-1982
本标准规定用重量法对铝及锂合金制品阳极氧化膜的厚度进行测量。本标准适用十除铜含量大于6%以外的绝大部分铝含金。本标准等同于ISO2106一1982《铝及铝合金阳极氧化一阳极氧化膜单位面上质量（表面密度）的测定一重最法》。
1方法原理
阳极氧化膜试样，首先计算其面积和称其质量，然后放入对基体无明品漫浸蚀作用的起知浓度的磷酸与三氧化铬的混合溶液中，此溶液仪能溶解氧化膜。氧化膜溶解后，再称最试样的质量并计算出它的重量损失。这·重量损失即为氧化膜表面密度单位面积上的质量，通常以每单位平方分米上的毫克数表示。如果已知膜的精确厚度和氧化膜单位面积上的质量，使订以计算出氧化膜的近似密度。相反，若己知氧化膜的生成条件及其密度，通过表面密度（单位面积:的质最）的测定，可以计算出膜的平均质量，同时也可以估计出氧化膜的厚度。本方法是．·种有损检测方法。2装置
2.1试验室天平；精度为0.1mg。2.2烧杯。
2.3加热器。
3溶液
磷酸-35ml，（p1.7/ml）。
结晶三氧化铬——20g。
蒸馏水（或去离子水）加至升。4试验步骤
4.1预处理
待测表面的面积约在0.08～1dm2之间，试样的质最不宜超过100g。如表面较脏或被油脂及其他物质污染时，必须用合适的有机溶剂（如汽油、酒精、三氯乙烯）将脏物清洗掉。有时可以让算试样上某一个表面的重量。用这种方法时，另个面的氧化膜可以用机械方法或单面浸在化学试剂中去除。
此外，还可以用一种保扩试剂涂在试样的另一面上，以便阳止试验溶液对它的漫蚀。中国有色金属工业总公司1987－04－22批准198805-01实施
4.2操作
GB8015.1—87
首先计算出阳极化试样的面积，称取其质量（精确至0.1mg），然后将试样置于100℃的磷酸-铬酸溶液中浸泡10min。取出试样用蒸馏水洗净，干燥、再称量。依此方法重复浸泡和弥重，直至再没有失重为止。免费标准下载网bzxz
注：新配制的试剂，“般在10min内能使氧化膜全部溶解。随着溶液使卅时间的延长，去膜能力降低，在焕察氧化模难以溶解之前，1L溶液大约可以溶解12g氧化膜。5计算及表示
5.1表面密度
表面密度（氧化膜单位面积上的质量）可按式（1）计算：PAE
式中：PA表面密度（氧化膜单位面积上的质量），mg/dm2；mi-—氧化膜溶解前的试样质量，gmz-—氧化膜溶解后的试样质量，gA-面积，指覆有氧化膜的面积，dm2。5.2膜厚估计
平均膜厚可按式（2）计算：
武中： 8-
-平均膜厚，μm；
p--密度，g/cm3。
沾：氧化膜的厚度取决于合金成分、阳1极化工艺和封闭工艺。在正常工艺条件下，氧化膜的密度在2.3～3g/cmJ之间。
不含铜的铝及铝合金在20℃的硫酸溶液中，于直流电下生成的氧化膜，封闭后的筑化膜密度估计为2.6g/cm2，未封闭的氧化膜密度约为2.4g/cm2。由于密度为近似值，因此本方法只能得出一个近似的厚度值。氧化膜厚度的估计，当膜厚等于或小于10um时，所估计的氧化膜厚度比较精确。6
试验报告
试验报告应包括下列内容：
本标准号，
使用的测试方法；
结果和所使用的表示方法；
测试过程中的非正常现象。
附加说明：
本标准由东北轻合金加T厂负责起草。本标准主要起草人高亢之、王子毅。364
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
