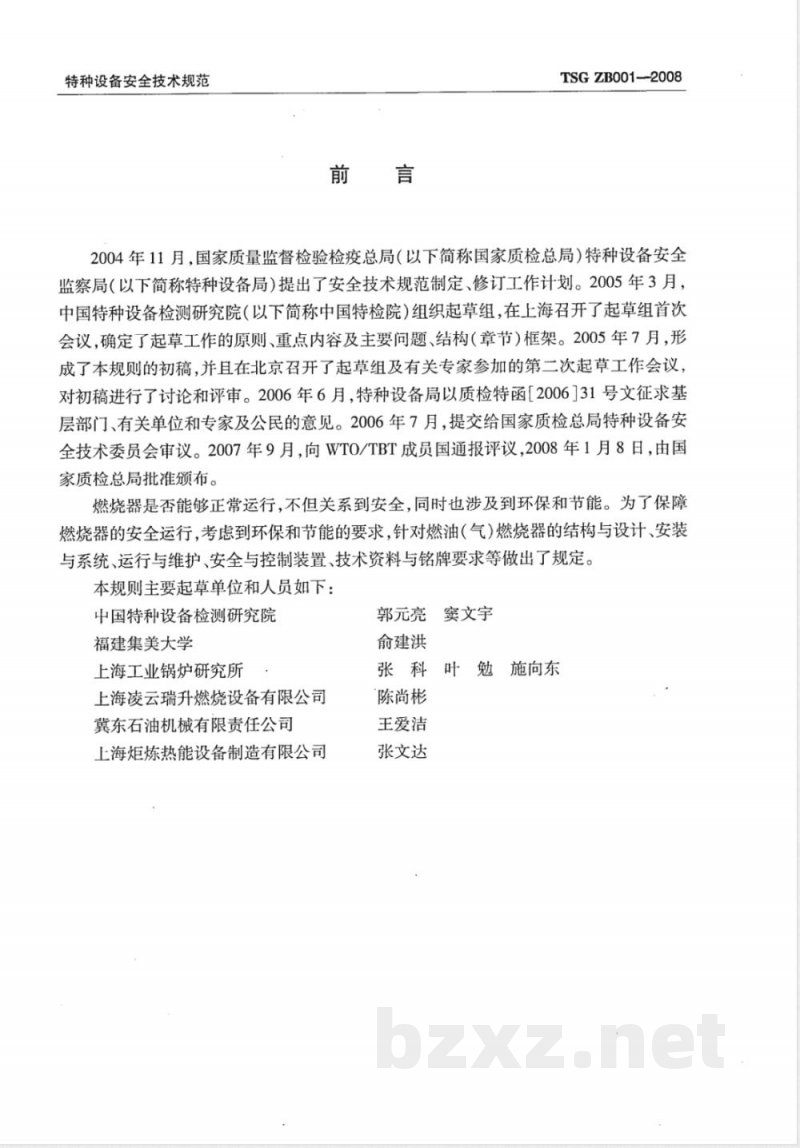

2004年11月.国家质量监督检验检疫总局（以下简称国家质检总局）特种设备安全监察局（以下简称特种设备局）提出了安全技术规范制定、修订工作计划。2005年3月，中国特种设备检测研究院（以下简称中国特检院）组织起草组，在上海召开了起草组首次会议，确定了起草工作的原则、重点内容及主要问题、结构（章节）框架。2005年7月，形成了本规则的初稿，并且在北京召开了起草组及有关专家参加的第二次起草工作会议！对初稿进行了讨论和评审。2006年6月，特种设备局以质检特函[2006]31号文征求基层部门、有关单位和专家及公民的意见。2006年7月，提交给国家质检总局特种设备安全技术委员会审议。2007年9月，向WT0/TBT成员国通报评议,2008年1月8日，由国家质检总局批准颁布。
燃烧器是否能够正常运行，不但关系到安全，同时也涉及到环保和节能。为了保障燃烧器的安全运行，考虑到环保和节能的要求，针对燃油（气）燃烧器的结构与设计、安装与系统、运行与维护、安全与控制装置、技术资料与铭牌要求等做出了规定。本规则主要起草单位和人员如下：中国特种设备检测研究院
福建集美大学
上海工业锅炉研究所
上海凌云瑞升燃烧设备有限公司冀东石油机械有限责任公司
上海炬炼热能设备制造有限公司郭元亮　窦文宇
俞建洪
张科叶勉施向东
陈尚彬
王爱洁
张文达
TSGZB001—2008

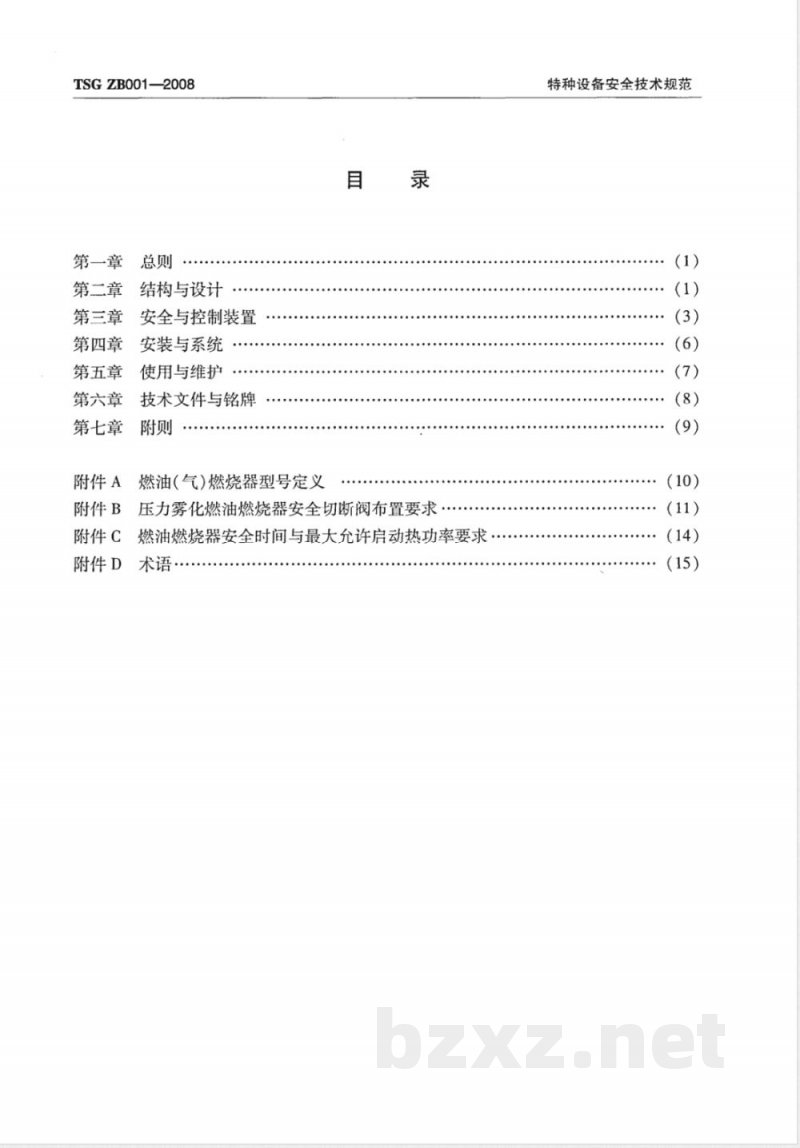

第一章　总则　
第二章
结构与设计
第三章
第四章
第五章
第六章
第七章
附件A
附件B
附件C
附件D
安全与控制装置
安装与系统.
使用与维护
技术文件与铭牌
燃油（气)燃烧器型号定义
压力雾化燃油燃烧器安全切断阀布置要求燃油燃烧器安全时间与最大允许启动热功率要求.术语·
特种设备安全技术规范
特种设备安全技术规范
燃油（气）燃烧器安全技术规则第一章　总　
TSG ZB001—2008
第一条为了保障燃油（气）燃烧器（以下简称燃烧器）的安全运行，避免和减少燃油燃气设备事故，保障生命安全，减少财产损失，制定本规则。第二条本规则适用于各类燃油（气）锅炉用燃烧器，其他用途用燃烧器可参照本规则执行。
第三条本规则对燃烧器的结构与设计、安全与控制装置、安装与系统、运行与维护、技术文件和铭牌等要求做出了规定。双燃料燃烧器应当同时满足本规则中关于燃油燃烧器和燃气燃烧器的要求。燃烧器的电气控制系统的安全性能，应当符合相关技术法规或者相应标准的规定。第四条在不影响燃烧器安全运行的前提下，燃油燃烧器的燃料油在燃烧器人口应当达到其正常燃烧所要求的粘度。第五条新产品设计定型后，应当由经过国家质量监督检验检疫总局（以下简称国家质检总局）核准具有燃烧器型式试验项目的型式试验机构进行型式试验，取得型式试验合格证书，方能投入使用，并且每4年进行1次抽查。符合下列条件之一的燃烧器，也应当进行型式试验：（一)制造单位首台制造的；
（二）制造单位停止制造1年以上（含1年），重新制造的；（三）安全技术规范提出要求的。第六条燃烧器型式试验按照燃烧器的型号为基本单位进行，不同型号的燃烧器分别进行型式试验。型号的定义见附件A。型式试验按照《燃油（气）燃烧器型式试验规则》（TSGZB002-2008）进行。第二章结构与设计
第七条燃烧器的设计应当满足以下基本要求：（一）燃烧器输出热功率等性能，能够达到规定要求；（二）各部件结构和尺寸的设计，在保证操作人员安全的前提下，能够保证燃烧器可TSGZB001—2008
特种设备安全技术规范
靠经济运行，不发生结构不稳定、变形或者开裂等危及设备安全的现象；（三）设有火焰观测孔的燃烧器，为防止火焰喷出或烟气外漏，观测孔配件具有足够强度并且被有效密封：
（四）燃烧器的运动部件（风机、皮带传动机构等）必须设计防护装置，为防止异物吸人，影响设备正常安全运行，燃烧器风机入口装有可靠的防护网罩；（五）设置空气调节装置，若空气调节装置设置了调节挡板，则空气挡板的位置有清晰的指示；
（六）多级调节或连续调节的燃烧器，空气和燃油（气）调节装置能够通过机械、电动或其他方式实现联动。
第八条燃气燃烧器的设计，除符合第七条的要求外，还应当满足以下要求：（一）额定输出热功率大于或者等于350kW的燃烧器，配置燃气流量调节装置，保证输出热功率在规定的范围内可调，连续调节燃烧器的燃气流量调节装置有清晰的指示；（二）燃气控制阀的人口处装有过滤装置，过滤器的孔径不大于1.5mm，过滤器的入口及出口处均设有永久性压力测试点。第九条燃烧器所有部件应当选择合适的材料，确保燃烧器在正常运行过程中不会产生安全性能和工作特性下降。燃烧器的制造材料应当符合以下要求：（一）所有部件在正常运行条件下，能够承受可能遇到的机械载荷、热负荷或化学负荷，适应环境操作条件；
（二）与燃料接触的各种零部件的制造材料以及防腐材料，能够承受设计工况下可能与燃料发生的化学腐蚀，所有密封面处的密封材料，在燃烧器正常工作条件下能够保持有效；
（三）燃烧器正常运行过程中可能与火焰直接接触的零部件，采用耐热材料制作；（四）所有部件不宜使用含有石棉材料的制品。第十条燃烧器的连接与密封，包括燃烧器部件之间及燃烧器与锅炉或者其他需要使用燃烧器的装置（以下简称供热装置）之间的连接与密封，应当符合以下要求：（一）燃烧器能够可靠地固定在供热装置上，燃烧器的布置和固定符合产品技术文件等要求规定的位置，需要定期维护的零部件便于拆装；（二）螺纹密封连接与法兰连接符合相关标准；（三）燃烧器中的电气设备及其连接电缆，采取可靠的固定措施，确保它们在燃烧器任何运行工况下都不能接触到运动部件；（四）燃烧器出厂前，凡不需要安装或者使用人员进行操作的部件，由制造单位设置调整好并且被有效封装（包括各种安全控制设定值）。对于燃气燃烧器，除符合本条第（一）至（四）项要求以外，还应当保证燃烧器燃气管系在1.5倍设计压力，并且不低于4kPa的试验压力下进行测试时，无泄漏或者变形。试—2
特种设备安全技术规范
验介质可以是空气或其他情性气体。TSG ZB0012008
第十一条燃烧器及其辅助设备应当能在其额定电压的85%至110%的范围内安全运行。电压波动超过上述范围时，燃烧器应当能继续正常运行或安全关闭。第十二条燃烧器电机及其他装有电气控制元件的壳体部位的防护等级应当不低于GB4208一1993《外壳防护等级（IP代码）》中规定的IP40。第三章安全与控制装置
第十三条燃烧器应当设有点火装置，并且能够保证点火燃烧器或主燃烧器的安全点火。
第十四条燃烧器应当设有火焰监测装置，并且符合以下要求：（-)能够验证火焰是否存在；
（二）火焰监测装置的安装位置，能够使其不受外部信号的干扰；（三)在点火火焰和主火焰分别设有独立的火焰监测装置的场合，点火火焰不能影响主火焰的检测。
第十五条对于额定燃油量小于或者等于100kg/h的压力雾化燃油燃烧器，应当按照附件B中图B-1至图B-4的要求，在油泵与喷嘴之间设置安全切断阀，并且符合以下要求：
（一）单级式燃烧器至少设置一套安全切断阀（见附件B中图B-1）；（二）两级或多级调节燃烧器，每一个喷嘴设置一套安全切断阀（见附件B中图B-2）；（三）对于装有回油喷嘴的燃烧器，在供油管和回油管上分别设置一套安全切断阀；（四）如果喷嘴切断阀经过测试可作为安全切断装置，则可在供油管和回油管上分别设置喷嘴切断阀；
（五）如果燃油雾化器采用回油喷嘴，并且燃油量大于30kg/h，则在回油管上设置油压监测装置，监测回油管内的压力（见附件B中图B-3、图B-4）。安全切断阀和油泵可以采用一体化结构。第十六条额定燃油量大于100kg/h的压力雾化燃油燃烧器，应当按照附件B中图：B-5至图B-7的要求，在油泵与喷嘴之间设置安全切断阀,并且符合以下要求：（一）在供油管上设置两个串联布置的安全切断阀，其中个安全切断阀是快关型式；另一个安全切断阀则可作为燃烧室输人热量的最终控制元件，并且其关闭时间不能超过5s（见附件B中图B-5）；
（二）装有回油喷嘴的燃烧器，在回油管上设置两个安全切断阀以及在输出调节器和安全切断阀之间设置一个压力监测装置（见附件B中图B-6、图B-7）；（三）如果喷嘴切断阀经过测试可作为安全切断阀，则其可以代替安全切断阀分别安3
TSGZB001—2008
装在供油管与回油管上；
特种设备安全技术规范
（四）安全切断阀是连锁的，即供油管上的安全切断阀如果是打开的，则回油管上的安全切断阀不能关闭（在多级调节燃烧器满负荷运行的情况下，该要求不适用）；（五）连锁装置应当能够保证在两个安全切断阀之间不会产生过大的增压现象。安全切断阀和油泵可以采用一体化结构。第十七条转杯雾化燃油燃烧器和介质雾化燃油燃烧器，其安全切断阀的选取与布置要求可参照压力雾化燃烧器。第十八条燃气燃烧器主燃气控制阀系统，应当符合以下要求：（一）配置两只串联的自动安全切断阀或者组合阀：（二）燃气控制阀关断时，阀通径小于或者等于100mm的，在不超过1s的时间内安全关闭，通径大于100mm的，在不超过3s的时间内能够安全关闭；(三)额定输出热功率大于1200kW的燃烧器，主燃气控制阀系统设置阀门检漏装置；
（四)上游至少设置一只压力控制装置：（五）设有独立点火燃烧器时，点火火焰已经点燃并经火焰监测装置验证后，主燃气控制阀才能开启，点燃主火焰。第十九条燃油燃烧器的点火安全时间及熄火安全时间，应当符合附件C中表C-1的规定。
第二十条燃气燃烧器的各种安全时间，应当符合以下要求：（一）点火安全时间不超过5s；（二）主火安全时间不超过5s；（三）熄火安全时间不超过1s。第二十一条燃烧器启动点火之前，必须对燃烧室及烟道进行前吹扫。第二十二条燃油燃烧器前吹扫时间和前吹扫风量，应当符合以下要求：（一）额定燃油量小于或者等于30kg/h的燃烧器，保证风机在全开启状态下前吹扫时间不少于5s；
（二）额定燃油量大于30kg/h的燃烧器，前吹扫风量可以小于额定输出热功率下的空气流量，前吹扫时间与空气流量成反比例，但是前吹扫时间不能低于20s，并且吹扫风量不能低于对应供热装置最大输入热量所需风量的50%。除了本条第（一）、（二)项要求外，前吹扫时间与前吹扫风量还必须满足配套供热装置安全技术规范的有关要求。
第二十三条燃气燃烧器前吹扫时间和前吹扫风量，应当符合以下要求：（一）以额定输出热功率下的空气流量进行前吹扫，前吹扫时间不少于20s；（二）以小于额定输出热功率下的空气流量进行前吹扫，前吹扫时间与空气流量成反4
特种设备安全技术规范
比例增加，最小吹扫空气流量不低于额定空气流量的50%。TSGZB001—2008
除了本条第（一）、（二）项要求外，前吹扫时间与前吹扫风量还必须满足配套供热装置安全技术规范的要求。
第二十四条额定燃油量小于或者等于100kg/h的燃油燃烧器，可以在全热功率下直接点火；额定燃油量大于100kg/h的燃油燃烧器，不可以在全热功率下直接点火，其最大允许启动热功率Qsmax见附件C中表C-2。第二十五条额定输出热功率小于或者等于120kW的燃气燃烧器，可以在全热功率下直接点火；额定输出热功率大于120kW的燃气燃烧器，点火热功率不应当大于120kW或者不大于额定输出热功率的20%。第二十六条燃烧器在启动和运行过程中，出现以下情况，应当在安全时间内自动切断燃料供应，系统达到安全连锁：（一）燃烧器在启动时，在前吹扫时间内检测到火焰和在点火安全时间内没有检测到火焰；
（二）燃烧器在正常运行时火焰突然熄灭：（三）燃烧器在启动或运行过程中，出现空气监测故障信号：（四）设有位置验证开关的燃烧器，在启动或运行过程中，燃烧器（或部件）的位置验证异常；
（五）与供热装置有关的控制，如压力、水位、温度等参数超限。对于本条第（二）项情况，如果燃油燃烧器额定燃油量小于或者等于30kg/h，或者火焰熄灭后在重新点火之前的燃油切断时间不超过1s，则可以允许燃烧器直接重新点火—次。
燃气燃烧器，除了本条第（一）至（五）项情况外，如果在启动或运行过程中出现燃气压力低于设定值的情况，则燃烧器也必须在安全时间内自动切断燃料供应并且系统达到安全连锁。
第二十七条对于空气流量与燃气流量不同时改变的多级调节或连续调节燃气燃烧器，其空气、燃气控制应当满足以下任意一项要求：（一）调大火先调空气，调小火先调燃气；（二）调节过程不能出现燃气过剩的情况。第二十八条带放散装置的燃气控制阀系统，放散管的直径应当不小于上游主燃气控制阀有效孔径的25%。
第二十九条燃气燃烧器系统关闭过程中，在燃气控制阀系统关闭之前，供风系统不能自动关闭。
第三十条燃烧器在启动及运行过程的任何时候电源中断时，必须保证安全连锁，只有人工复位或切断、恢复电源，燃烧器才充许重新启动。5-
TSGZB001—2008
特种设备安全技术规范
第三十一条在设有高压点火装置的部位，应当设置“高压、危险！”的警示标志。第三十二条如果燃油燃烧器采用了燃油预热装置，其燃油预热不能采用明火加热方法。
第四章安装与系统
第三十三条燃烧器必须由专业人员严格按照制造单位提供的技术文件进行安装。外部接线必须严格按照制造单位提供的接线图施工。第三十四条燃烧器及其部件的搬运和安装过程要平稳进行，避免冲击和碰撞。燃烧器各部件应当以正确的方法安装和固定到位，所有燃烧器部件在拆卸、重装后应当能够维持其原来的正确位置。
第三十五条油泵装置（包括油泵、过滤器、电动机、调压阀）及其燃油管线，应当具备以下安全措施：
（一）油泵的供油量，满足燃烧器最大输出热功率的需要，油压调节方便、可靠，如果油泵与风机装置在同一传动轴上，能够便于装拆；（二）重油加热器具有温度自动调节装置和高、低油温连锁保护装置，以确保重油达到燃烧器喷嘴要求的雾化粘度，如果重油加热采用蒸汽加热方式，则引出蒸汽的管段必须予以隔热，以避免烫伤；
（三）燃烧器与固定供油管线的连接，宜采用硬管连接，如果采用非金属材料制作的弹性软管，需要有金属材料包裹，并且长度尽可能短、弯曲半径符合硬管连接的最小弯曲半径要求，还应当满足燃油管线耐压要求。第三十六条燃气燃烧器与燃气管道的连接，宜采用硬管连接，如果采用非金属材料制作的弹性软管，应当满足燃气管线耐压要求。第三十七条燃烧器安装法兰与供热装置安装法兰之间，应当设置由隔热材料制作的密封垫，密封垫的厚度不小于5mm，并且具有足够的强度。第三十八条采用可退出或铰链旋转方式打开的燃烧器，安装位置必须留有足够的燃烧器退出或旋转空间。
第三十九条燃烧器风机入口处，不得有影响空气流通的障碍物，以免影响进风量。第四十条主燃气控制阀系统应当尽可能靠近燃烧器安装。为便于燃气阀的维修，安装位置应当留出相应的空间。第四十一条燃气控制阀系统带放散阀的，其排空管出口必须直接通向室外，且高于建筑物2m。
第四十二条为了能够快速关闭燃油燃烧器的燃油供应，应当在供油母管上设有一个手动快速切断阀；如果供油系统带有回油管线，在回油管线上也应当设置一个手动快6
特种设备安全技术规范
TSGZB001—2008
速切断阀。同时，为防止超压，供油系统应设置超压泄压装置，泄压油应当安全泄放到油箱或泵人口。
为了能够快速切断燃气燃烧器气源，在主燃气控制阀系统的所有自动控制阀的上游，应当设有一个手动快速切断阀。手动快速切断阀应当设置在便于操作的地方，并且能够防止误操作发生。第五章使用与维护
第四十三条在规定燃料条件下，燃烧器应当保证其在制造单位提供的工作范围内正常运行。
第四十四条燃烧器启动时，连续点火次数不得超过2次。点火不成功时需查明原因，做适当的调整后再启动燃烧器。第四十五条火焰稳定性，应当符合以下要求：（一）燃烧器出口火焰根部应当无飘动现象，对于燃油燃烧器，其在负荷可调节范围内，火焰周边不出现黑色颗粒流；（二）燃烧器在额定电压、规定燃料和固定输出热功率的情况下，保证其连续正常燃烧；
（三）燃油燃烧器在油压下降的情况下运行时，避免燃油呈柱状喷射；（四)燃气燃烧器在运行过程中，进人燃烧器的燃气压力波动范围不超过规定值的±5%。
第四十六条燃烧器在额定负荷下运行时，过量空气系数应当低于1.2，燃烧器在最小负荷时，过量空气系数应当低于1.5。第四十七条燃油燃烧器在正常工况下稳定运行时，燃烧产物的排放应当符合以下要求：
（一）CO含量不大于125mg/m2；（二）NO.含量不大于400mg/m2；（三）烟尘含量不大于50mg/m2；（四)烟气黑度应当不大于林格曼I级。第四十八条燃气燃烧器在正常工况下稳定运行时，燃烧产物的排放应当符合以下要求：
（一)CO含量不大于95mg/m2；
（二）NO含量不大于200mg/m2；（三）烟尘含量不大于50mg/m2；（四）烟气黑度不大于林格曼I级。7
