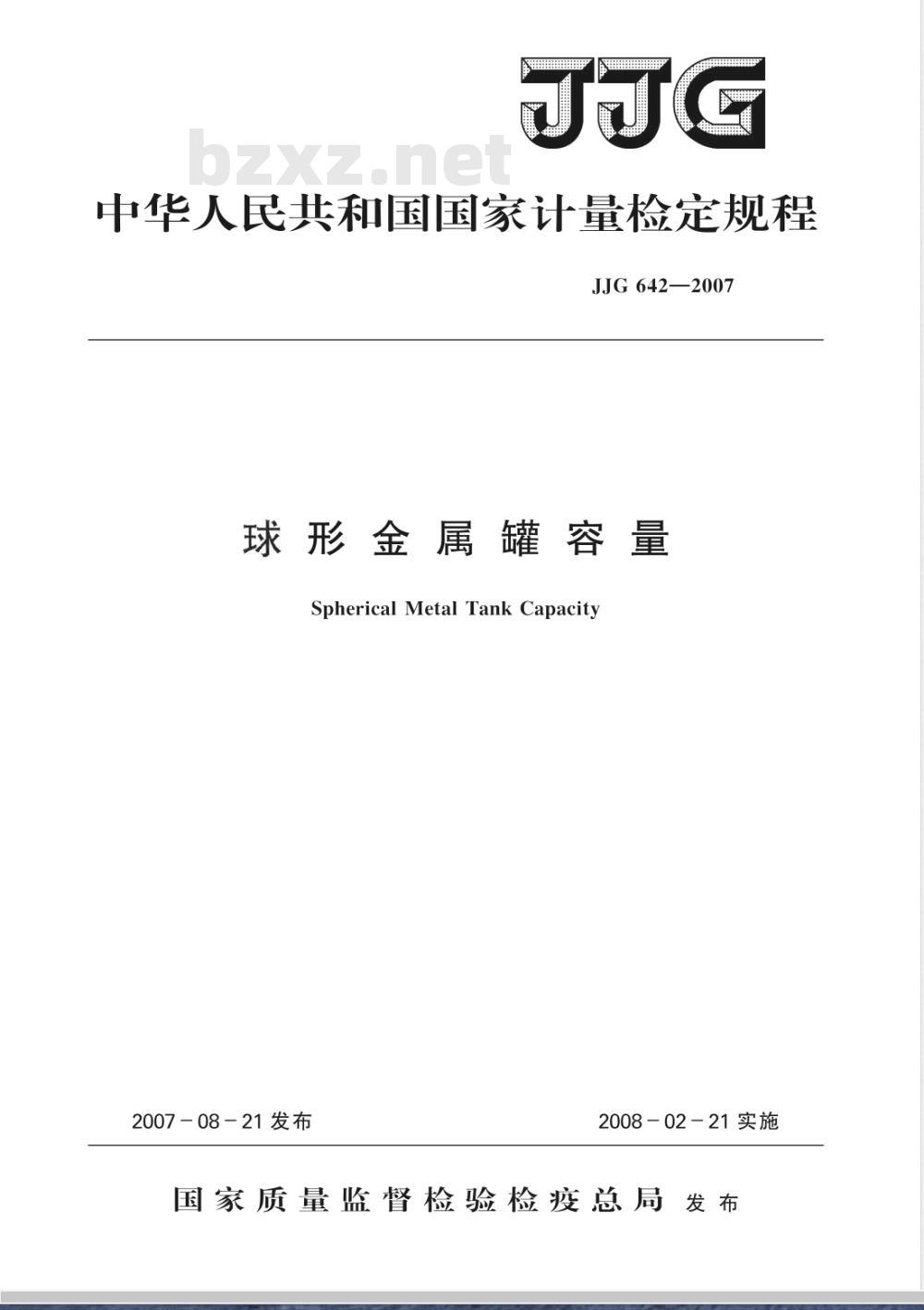

【国家计量标准(JJ)】 球形金属罐容量检定规程

中华人民共和国国家计量检定规程JJG642—2007
球形金属罐容量
Spherical Metal Tank Capacit2007-08-21发布
200802－21实施

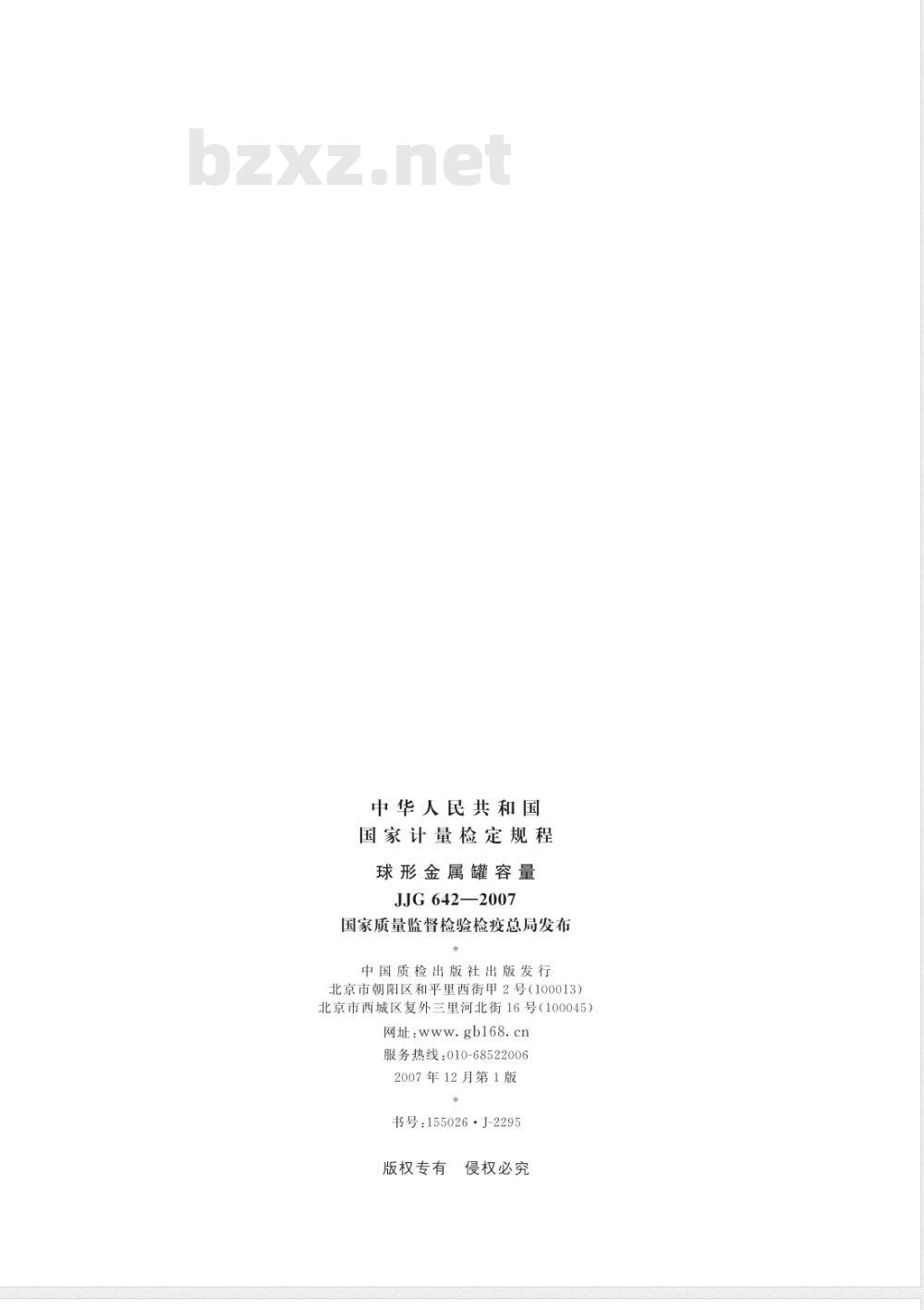

国家质量监督检验检疫总局发布中华人民共和国
国家计量检定规程
球形金属罐容量
JJG 642—2007
国家质量监督检验检疫总局发布*
中国质检出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区复外三里河北街16号（100045)网址：www.gb168.cn
服务热线：010-68522006
2007年12月第1版
书号：155026·J-2295
版权专有
侵权必究

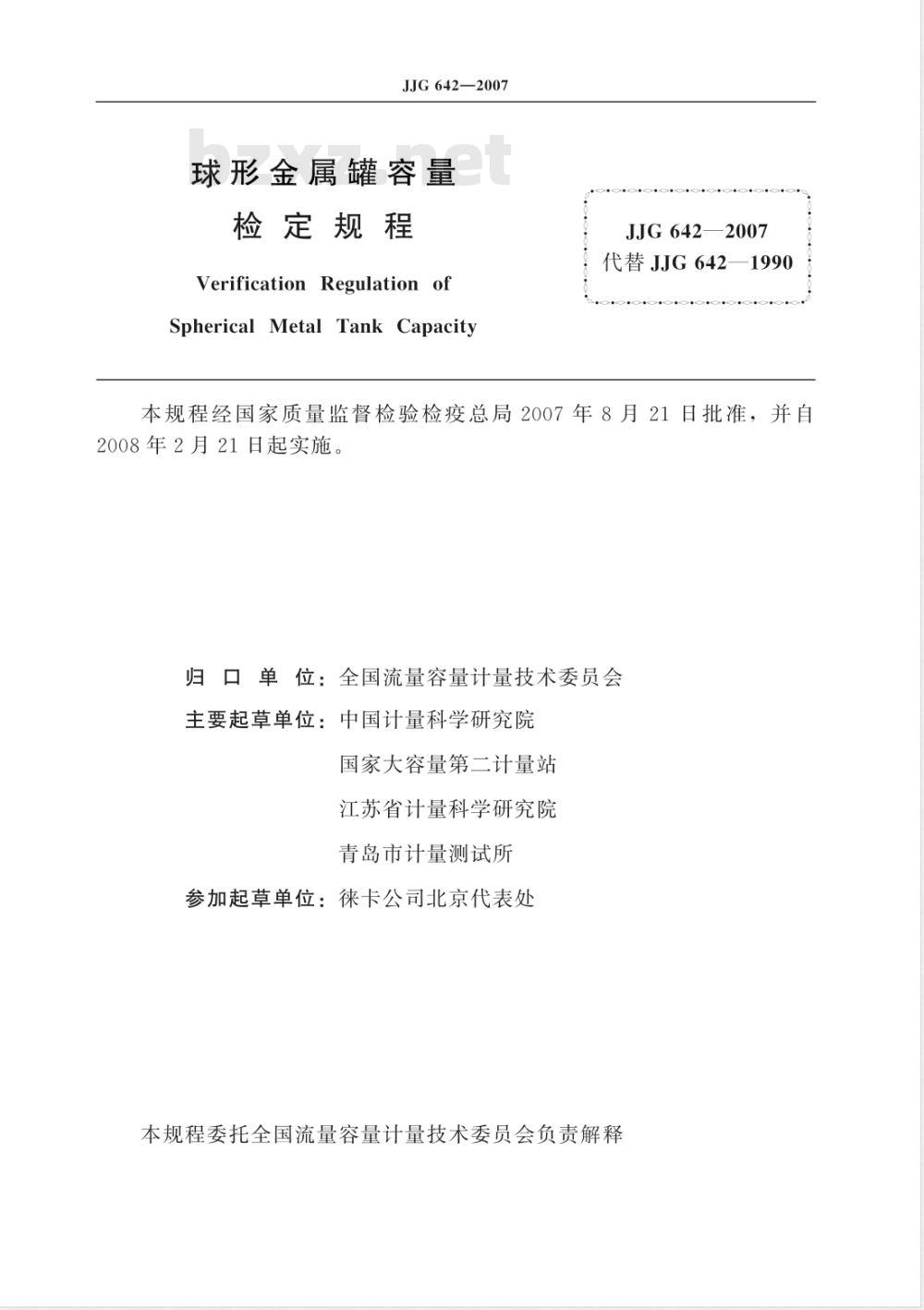

JJG642—2007
球形金属罐容量
检定规程
Verification Regulation of
Spherical Metal Tank CapacityJJG 642—2007
代替JJG642—1990
本规程经国家质量监督检验检疫总局2007年8月21日批准，并自2008年2月21日起实施。
归口单　位：全国流量容量计量技术委员会主要起草单位：中国计量科学研究院国家大容量第二计量站
江苏省计量科学研究院
青岛市计量测试所
参加起草单位：徕卡公司北京代表处本规程委托全国流量容量计量技术委员会负责解释本规程主要起草人：
JJG642—2007

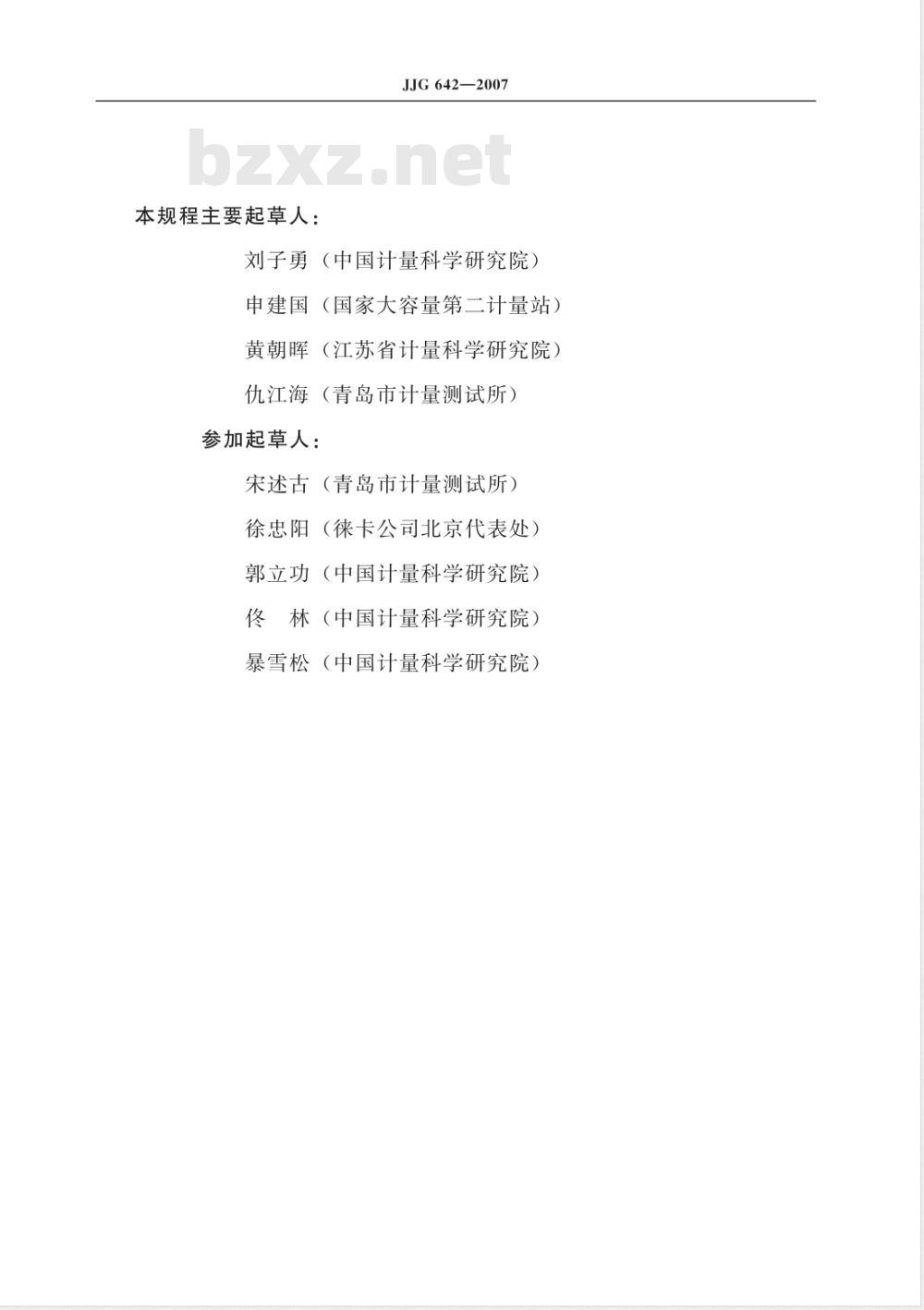

刘子勇（中国计量科学研究院）申建国（国家大容量第二计量站）黄朝晖（江苏省计量科学研究院）仇江海（青岛市计量测试所）
参加起草人：
宋述古（青岛市计量测试所）
徐忠阳（徕卡公司北京代表处）郭立功（中国计量科学研究院）佟林（中国计量科学研究院）
暴雪松（中国计量科学研究院）1

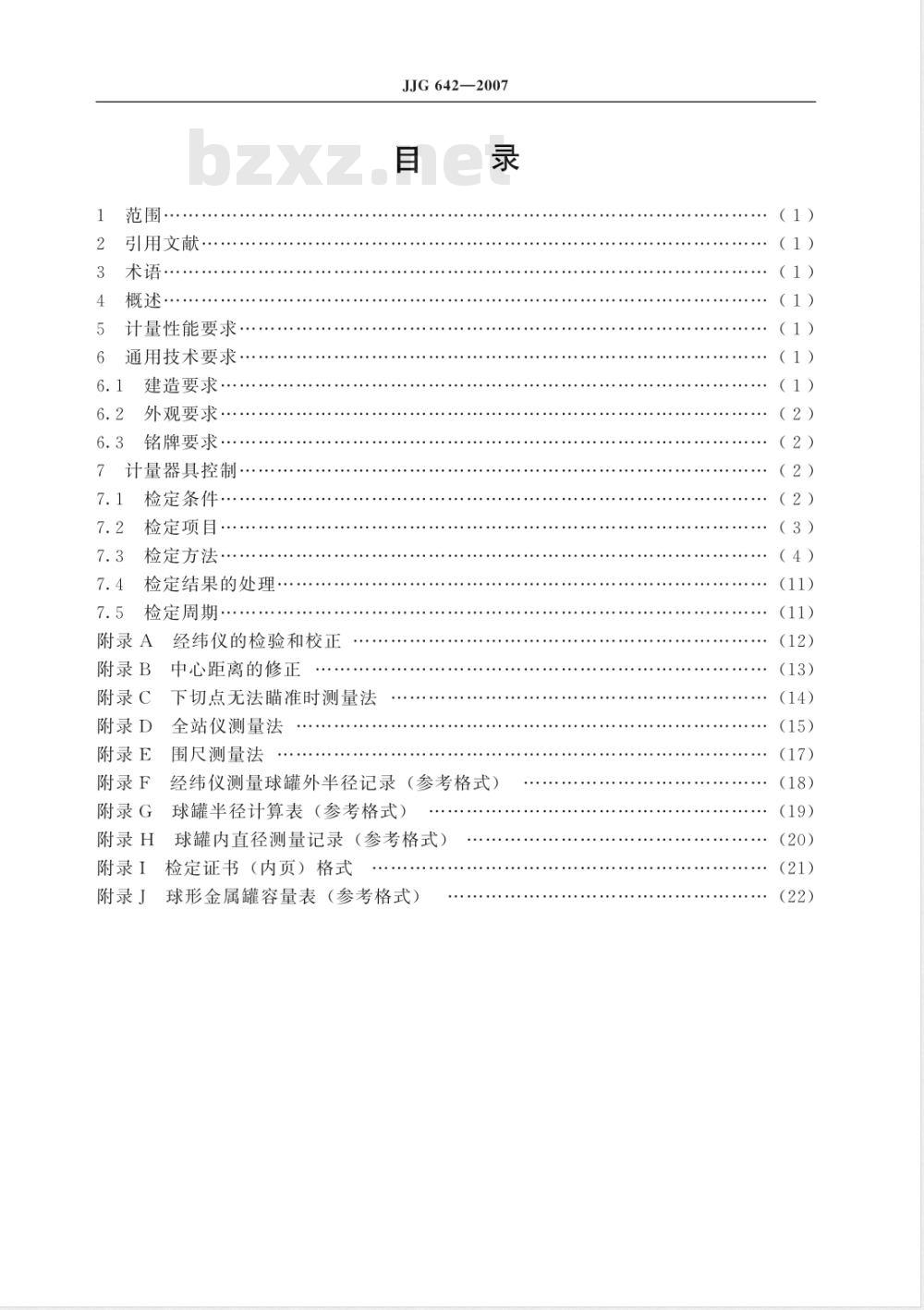

范围·
引用文献
术语·
计量性能要求
通用技术要求·
建造要求
外观要求
铭牌要求…
计量器具控制·
检定条件..
检定项目.·
检定方法
检定结果的处理·
检定周期·
附录A
附录B
附录 C
附录D
附录E
附录F
经纬仪的检验和校正
中心距离的修正
下切点无法瞄准时测量法
全站仪测量法
围尺测量法
JJG642—2007
经纬仪测量球罐外半径记录（参考格式）附录G
球罐半径计算表（参考格式）
附录H
附录I
球罐内直径测量记录（参考格式）检定证书（内页）格式
附录J球形金属罐容量表（参考格式）（1
（1）
（1）
（1）
（1）
（1）
（1）
（2）
（2）
（2）
（2）
（3）
（4）
(20）
1范围
JJG642—2007
球形金属罐容量检定规程
本规程适用于新制造、使用中和改建后，标称容量不小于50m3的球形金属罐（以下简称球罐）容量的首次检定、后续检定和使用中检验。2引用文献
本规程引用下列文献：
GB12337—1998钢制球形储罐
GB/T17261一1998钢制球形储罐型式与基本参数GB/T19780一2005球形金属罐的容积标定全站仪外测法GB/T15181一1994球形金属罐容积标定法（围尺法）使用本规程时，应注意使用上述引用文献的现行有效版本。3术语
3.1球形金属罐（spherical metallictank）用钢板焊成球形状的密闭压力容器。3.2球罐赤道直径（level diameter of spherical tank）球罐水平方向的直径。
3.3球罐竖向直径（vertical diameter of spherical tank）球罐垂直方向的直径。
3.4中心距离（center distance）经纬仪或全站仪中心到球罐中心之间的水平距离。4概述
球罐是一种密闭压力容器，用于贮存和计量液化石油气及轻质液化化工产品等。它的构造一般是按正球体形状制造，因实际建成后各方向直径有少许差别，故需测量球罐赤道直径和竖向直径，通过计算得到其准确容量。5计量性能要求
球罐总容量检定结果的扩展不确定度为0.3%（k=2）。6通用技术要求
6.1建造要求
球罐应按照GB12337一1998《钢制球形储罐》、GB/T17261一1998《钢制1
JJG642—2007
球形储罐型式与基本参数》建造，其结构和强度均应符合所贮存物质有关特性的法定要求。
6.2外观要求
球罐表面不应有明显的凹凸现象和影响容量的永久性变形。6.3铭牌要求
在罐体的明显位置上应有永久性铭牌，铭牌上应注明：所贮存物质名称、规格型号、设计直径、最大工作压力、设备编号、制造厂、建造日期等。7计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。7.1检定条件
7.1.1环境条件
检定应在非雨雪天气、风力不大于4级的常温条件下进行。7.1.2技术条件
7.1.2.1新建或改建的球罐应在建造完毕经试压确认合格后，方可进行检定。7.1.2.2检定使用中的球罐，应在无收发作业时进行。7.1.2.3球罐压力表应检定合格且在检定有效期内。7.1.3安全条件
7.1.3.1在整个检定过程中，必须遵守相关的安全规范7.1.3.2在球罐内部测量时，罐内必须清洁，有毒和易燃气体浓度必须符合安全规范的要求，并得到申请检定单位安全部门的进罐许可。7.1.3.3检定使用中的球罐时，要关闭所有进入、排出液体的管线阀门，做到无任何泄漏。
7.1.3.4检定中使用的电器设备应符合防爆要求。7.1.3.5检定人员要认真检查扶梯和罐顶的护栏以及能检查到的其他附着在罐壁或罐顶的附件，确认其是否牢固。高空作业人员应使用牢固耐磨的安全带，以保证检定人员的安全。
7.1.3.6检定人员必须戴安全帽，衣服、鞋等着装必须符合有关规定，避免静电与火花的产生。
7.1.3.7检定时，若要使用脚手架，可采用钢管、圆木等材料搭接，并应安装牢固。7.1.4检定设备
主要检定设备见表1、配套设备见表2。表1中设备必须经检定合格且在检定有效期内方可使用。
设备名称
钢卷尺
测深钢卷尺
光学经纬仪
自动安平水准仪
超声波测厚仪
温度计
拉力计
手持激光测距仪
全站仪
注：L
测量范围
(0~100）m
(0～25）m
(0～360)°
(0.9～80） m
(1~99）mm
(-10～+50)℃
(0～98）N
(0.5~100）m
(1.7~170）m
测量距离，mm。
设备名称
钢直尺
标高尺
夹尺器
定点器
风速仪
防爆灯具
手持激光测距仪机座与
磁性表座
计算机及打印机
容量表计算软件
检定项目
检定项目见表3。
JJG642—2007
表1主要检定设备
准确度等级或最大允许误差
最小分度值1.96N
±（3+2×10-L）mm
表2配套设备
型号规格
(300~500）mm
(0～3）m
球心定点器1个；经纬仪
定点器3个
≤20m/s
符合防爆场所要求
钢卷尺检定证书必须有以
米为间隔的修正值，使用时
必须修正
使用时必须修正
自动补偿
自动补偿
选用（无棱镜测距）；全站
仪可以代替光学经纬仪
最小分度值1mm，与水准仪配套使用用全站仪测量可不需经纬仪定点器2个以上
满足要求
满足要求
数学模型必须符合本规程的计算要求3
检定项目
外观及一般性能检查免费标准bzxz.net
容量检定
液位计标尺零点至罐底零点高
差测量
JJG 642—2007
表3检定项目一览表
首次检定
注：表中“十”表示需检项目，“”表示不需检项目。7.3检定方法
7.3.1外观及一般性能检查
7.3.1.1检查罐体的建造情况，应符合6.1的要求。7.3.1.2检查罐体的外表面，应符合6.2的要求。7.3.1.3检查球罐的铭牌，应符合6.3的要求。7.3.2容量检定
7.3.2.1球罐直径测量
后续检定
使用中检验
球罐直径测量分为：“经纬仪测量法”、“手持激光测距仪测量法”、“全站仪测量法”和“围尺测量法”。“全站仪测量法”见附录D，“围尺测量法”见附录E。（1）经纬仪测量法
经纬仪在使用前应按附录A进行检验和校正。①测站点位置的设定
图1测站点位置示意图
在球罐外地面的适当位置设立测站点A，对测站点位置的要求如下：a.测站点到球罐中心的水平距离一般为球罐直径的1～2倍；b.测站点到球罐中心的地面投影点O之间应尽量避开各种障碍物；c.测站点架设经纬仪后，应能清楚地看到球罐的上、下、左、右四个表面切点，要避开焊缝或附属焊接物；
JJG642—2007
d.在设立第二测站点B和第三测站点C时，应尽量使CO'=BO\=AO，并且ZAO'B=ZAOC120
②水平角α的测量
右切点
左切点
图2水平角α测量示意图
在测站点A上架设经纬仪，整平后在盘左位置（即竖盘在望远镜的左边）用十字丝竖丝瞄准球罐的左切点，在水平度盘上，读取读数α左，顺时针转动照准部瞄准球罐右切点，读取水平读数b左。倒转望远镜，使成盘右位置，先瞄准球罐右切点，读数为b右，再逆时针转动照准部瞄准左切点，读数为α右。为了抵消仪器的误差，水平角α计算公式为：
α=左+（b右±180）_左＋（a右±180°)2
为避免产生粗差，对水平读数必须在现场进行校核，计算2C值：2Ca=a左（a右±180°）
2C,=b左—（b右±180°）
要求12C。一2C，|≤15，如果超过限值，应检查原因并重新测量。每台仪器的2C值均应接近一个常数，如发现变化较大，则应找出原因，并重新对仪器进行检验与校正。测量数据按附录F的表格记录。③球罐中心点的投影
在球罐最低点（排污管）的铅垂位置上用垂球大致定出球罐中心点O在地面上的投影位置，并安放球心定点器。以的方向（即AO方向）在球心定点器上画出投影线AA。为抵消仪器的误差，应该用盘左、盘右两位置作投影线，取两次投影线的平均位置。
④天顶距21、22的测量
用经纬仪十字丝横丝分别以盘左、盘右两位置瞄准球罐上下两切点（见图3所示）读取竖盘读数L上、L下，R下、R上（L盘左读数；R—一盘右读数）。每次读数前应使竖盘指标水准管的气泡严格居中。仪器如有竖盘指标自动补偿器，则应打并自动补偿开关（不用时要锁住，以免震坏）。为避免粗差，应计算仪器竖盘指标差X值：5
