【通信行业标准(YD)】 总配线架(MDF)强电入侵告警系统技术要求和试验方法

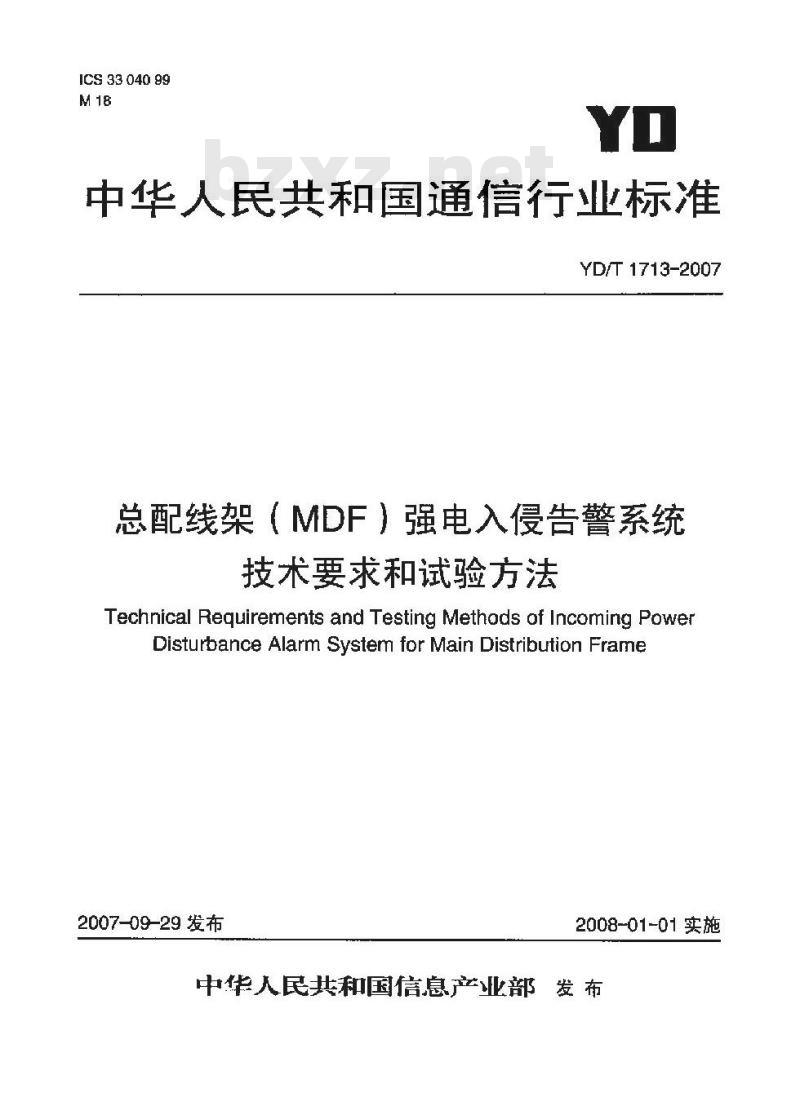

ICS 33 040 99
中华人民共和国通信行业标准
YD/T 1713-2007
总配线架（MDF）强电入侵告警系统技术要求和试验方法
Technical Requirements and Testing Methods of Incoming PowerDisturbance Alarm System for Main Distribution Frame2007-09-29 发布
2008-01-01实施
中华人民共和国信息产业部发布前

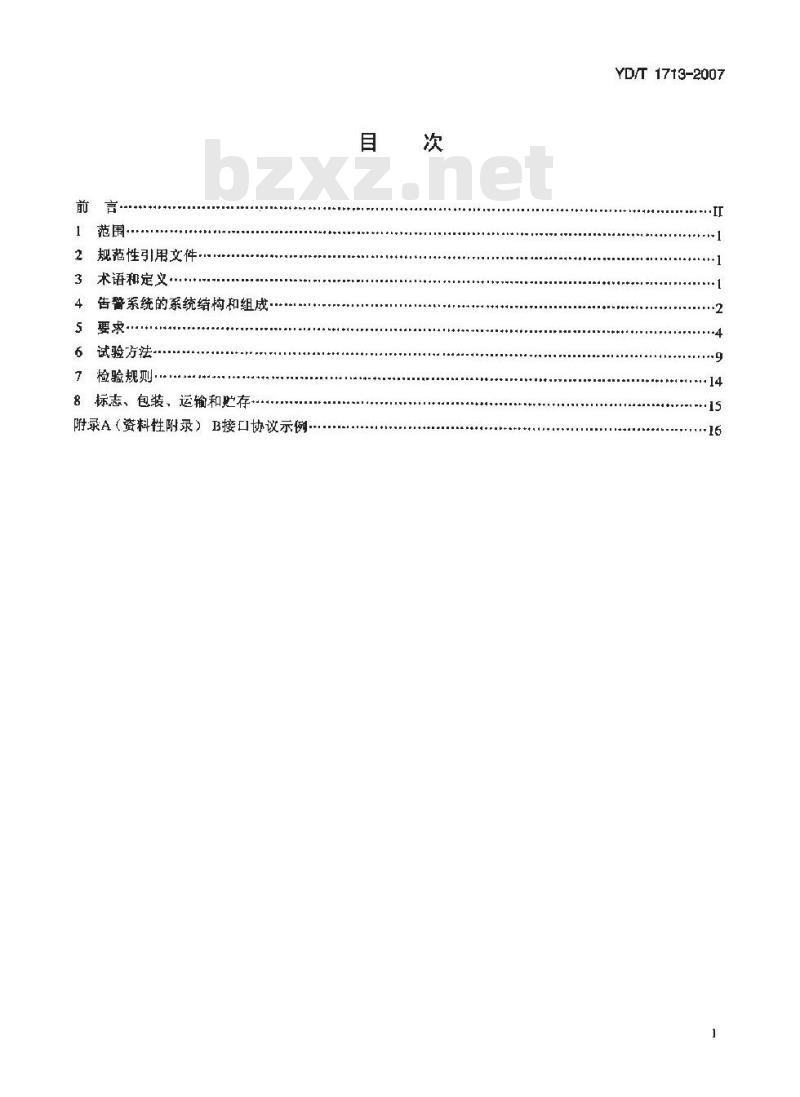

范围·
2规范性引用文件，
3术语和定义
4告替系统的系统结构和组成-
s要求
6试验方法
7检验规则
8标志、包装，运输和贮存·.
附录A（资料性附录）B接口协议示例目
YD/T 1713-2007
YD/T1713-2007

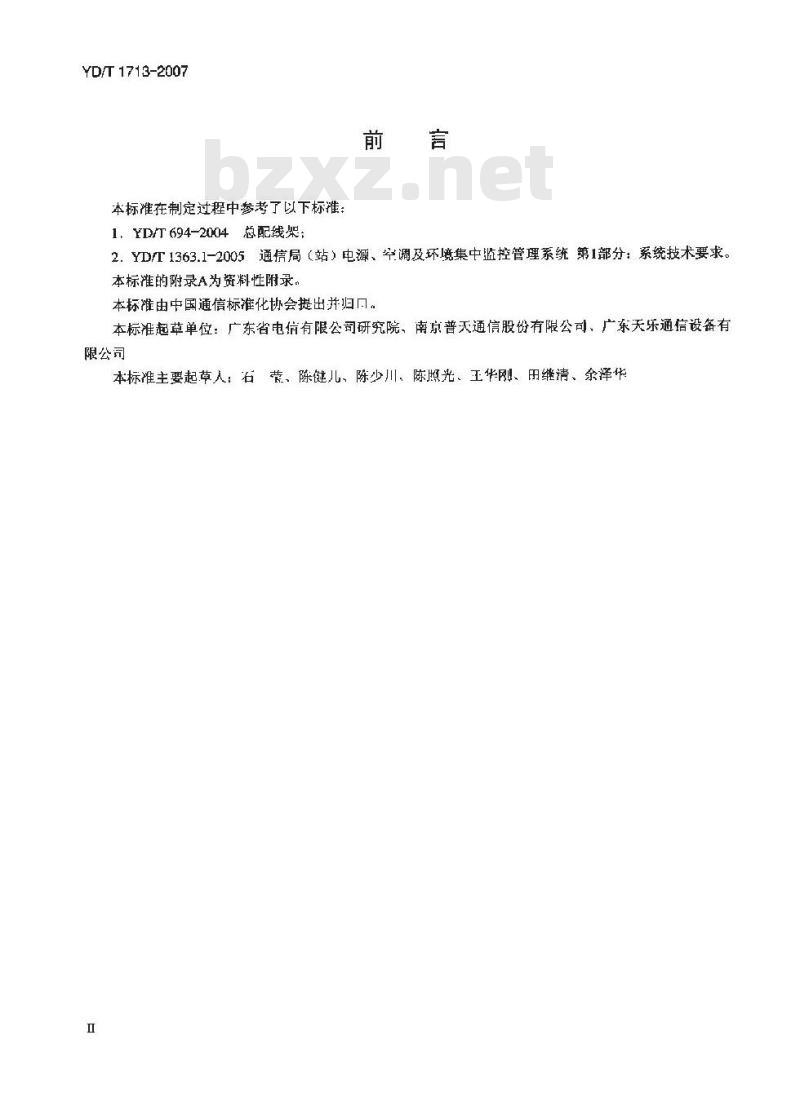

本标准在制定过程中参考了以下标准：1，YDT694-2004总配线架
2.YD/T1363.1-2005通信局（站）电源、空调及环境集中监控管理系统第1部分：系统技术要求。本标准的附录A为资料性附录。
本标准由中国通信标准化协会提出并归。本标准超草单位：广东省电信有限公司研究院、南京普天通信股份有限公司、广东天乐通信设备有限公司此内容来自标准下载网
本标准主要起草人：石荣、陈健儿、陈少川、陈熙光、王华刚、田继清、余泽华Ⅱ

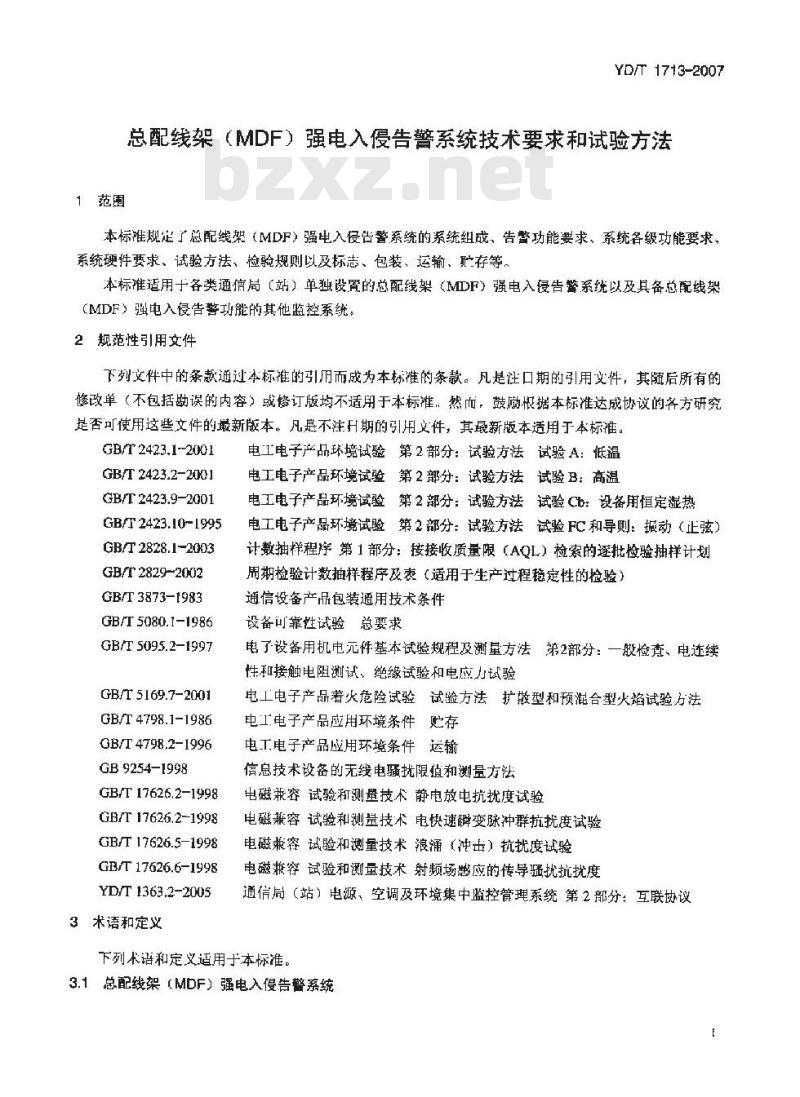

1范围
YD/T 1713-2007
总配线架（MDF）强电入侵告警系统技术要求和试验方法本标准规定了总配线架（MDF）强电入侵告警系统的系统组成、告警功能要求、系统各级功能要求、系统硬件要求、试验方法、检验规则以及标志、包装、运输、存等，本标准适用于各类通信局（站）单独设置的总配线架（MIDF）强电入侵告警系统以及具备总配线架（MDF）强电入侵告警功能的其他监控系统。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适月于本标准：然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注H期的引用文件，其最新版本适用于本标准。GB/T 2423.1-2001
GB/T 2423.2-2001
GB/T2423.9-2001
GB/T 2423.10-1995
GB/T 2828.1-2003
GB/T 2829-2002
GB/T 3873-1983
GB/T 5080.1-1986
GB/T 5095.2-1997
GB/T 5169.7-2001
GB/T 4798.1-1986
GB/T4798.2-1996
GB9254-1998
GB/T17626.2-1998
GB/T 17626.2-1998
GB/T 17626.5-1998
GB/T 17626.6-1998
YD/T 1363.2-2005
3术语和定义
电工电子产品环境试验第2部分：试验方法试验A：低温电工电子产品环境试验第2部分：试验方法试验B：高温电工电子产品环境试验第2部分：试验方法试验Cb：设备用恒定湿热电工电子产品环境试验第2部分：试验方法试验FC和导则：报动（止弦）计数抽样程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划用期检验计数抽样程序及表（适用于生产过程稳定性的检验）通信设备产品包装通用技术条件设备闻靠性试验总要求
电了设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电应力试验电工电子产品荐火危险试验试验方法扩散型和预混合型火焰试验方法电工电子产品应用环境条件贮存电工电子产品应用环境条件运输信息技术设备的无线电骚扰限值和测量方法电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术电快速避变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌（冲击）抗扰度试验电磁兼容试验和量技术射频场感应的传导骚扰抗扰度通信局（站）电源、空调及环境集中监控管理系统第2部分：互联协议下列术语和定义适用于本标准。3.1总配线架（MDF）强电入侵告警系统E
YD/F 1713-2007

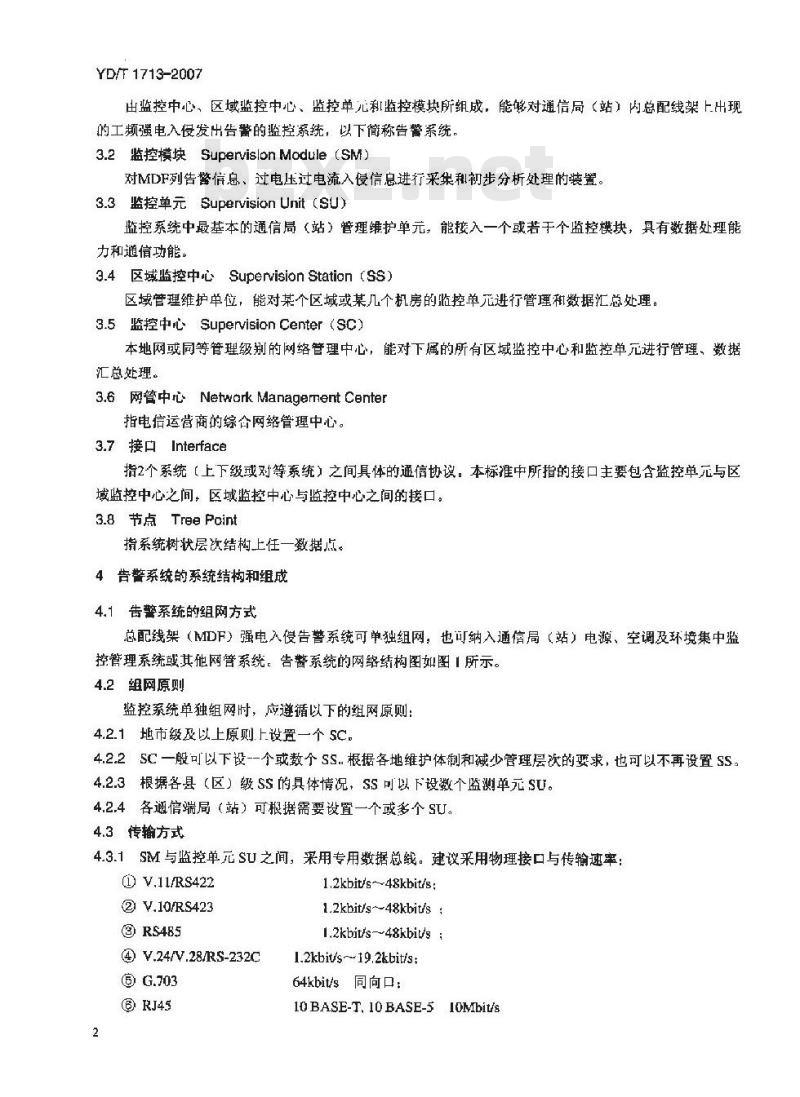

由监控中心、区域蓝控中心、监控单儿科监控模块所组成，能够对通信局（站）内总配线架上出现的工频强电入侵发出告蓄的监控系统，以下简称告警系统，3.2监控模块Supervislon Module (SM）对MDF列告警信息、过电压过电流入侵信息进行采集和初步分析处理的装置。3.3监控单元Supervision Unit（SU)监控系统中最基本的通信局（站）管理维护单元，能接入一个或若于个监控模块，具有数据处理能力和通信功能，
3.4区域监控中心SupervisionStation（ss）区域管理维护单位，能对某个区域或某几个机房的监控单元进行管理和数据汇总处理。3.5 监控中心 Supervision Center (SC)本地网或同等管理级别的网络管理中心，能对下属的所有区域监控中心和监控单元进行管理、数据汇总处理。
3.6网管中心NetworkManagementCenter指电信运营商的综合网络管理中心。3.7接口Interface
指2个系统【上下级或对等系统】之间具体的通信协议。本标准中所指的接口主要包含监控单元与区域监控中心之间，区域监控中心与监控中心之间的接口。3.8节点 Tree Point
指系统树状层次结构上任一数据点。4告警系统的系统结构和组成
4.1告警系统的组网方式
总配线架（MDF）强电入侵告警系统可单独组网：也可纳入通信局（站）电源、空调及环境集中蓝控管理系统或其他网管系统。告警系统的网络结构图如图1所示。4.2组网原则
监控系统单独组网时，应遵循以下的组网原则：4.2.1地市级及以上原则.上设置一个SC。4.2.2SC一般可以下设--个或数个SS.根据各地维护体制和减少管理层次的要求，也可以不再设置SS。4.2.3根据各县（区）级SS的具体情况，SS可以下设数个监测单元SU。4.2.4各通信端局（站）可报据需要设置一个或多个SU。4.3传输方式
4.3.1SM与监控单元SU之间，采用专用数据总线。建议采用物理接口与传输速率：@ V.11/RS422
② V.10/RS423
③ RS485
@ V.24/V.28/RS-232C
? RJ45
1.2kbit/s--48kbit/s:
1.2kbit/s--48kbit/s :
1.2kbit/s-48kbivs :
1.2kbit/s-19.2kbit/s:
64kbit/s同向口：
10BASE-T.10BASE-510Mbit/s
① CAN总线
告营系统
蓝控中心
告警系统区
填监控中心
B矮口
注；A接』
注 2: B 接口
浮3：C接口—
C楼口
B接口
20 -1000 kbit/s 。
D接口
网管中心
B接口/
D楼口
日接口
A接口
监控模块与监控单元之间的接门，也称为“前端智能设备协说”监控单元与上级誉理单位之间的接口，也称为“同数据接入协议”。地
YD/T 1713-2007
监控单元
监控模块
区域监控中心与监控中心之间，或不同监控系统之间亚联的接口，也称为“系统互联协议”注4：D接口监控中心与上级网管之间的接口，也称为“告警协议”。图1总配线架（MDF）强电入侵告警系统网络结构图4.3.2SU与SS之间，建议采用2种传输于段，主辅备用，并能自动切换：SS与SC之间连接，SC与网管中心之间的连接，以专线为主，计算机网或拨号公用电话网为辅，专线和拨号线之间应能白动切换。建议采用以下手段：
①数字数据网（DDN）：
②分组交换网（PSDN）：
③顿中继（FrameRelay）：
④异步传输模式（ATM）：
语音专线（采用MODEM）：
③拨号电话线（采用MODEM或DTMF）： DCN网等。
建议采用以下传输规程：
@ X.25/X.28:
②EEE802.3：
③ LAPB等。
建议采用以下物理接口与传输速率：① X.21/G703
@ X.21bis/V.28
@V.24V.28
64kbit/s:
48kbit/s:
1.2kbit/s-~19.2kbit/s:
1.2kbit/x~-19.2kbit/s.
YD/T 1713-2007
@10/100BASF-T,10BASE-5
10Mbit/s.
5要求
5.1环境要求
5.1.1工作环境要求
环境温度0~~+40℃
相对湿度≤85%（+30℃时）
大气压力70~106kPa
5.1.2贮运环境要求
溢度—25～55℃
湿度≤93%（+40℃）
5.2供电要求
监控模换和监控单元采用直流供电的供电方式：额定电压—48V
电压波动在直流输入端了处测试的一48V电压允许变化范围为一40~～-57V。5.3外观要求
整体整洁美观，各单元模块紧固螺钉不松动，面板应无划痕。金属件无毛刺，盖板、弯角件涂复应光洁、死剥落、锈蚀等缺陷。
5.4告警功能要求
5.4.1开关量号监测告警
应能监测开关最告警点的状态并输出声光告警，可监测的开关量信号如下：1）配线架直列排信号输出：
2）配线架直列的列信号输出：
3）第三方传感器的开关量告警输出，如温度，烟雾传感器（可选项）。5.4.2强电入侵监测告警
5.4.2.1告警分级功能
能够发出不同级别的告警：
紧急告警：线路上出现长期持续性危险电流入侵，已经或即将危及设备及通信安全，应立即处理的告警：
重要告警：线路上出现工频电流入侵口电流已持续一段时间，将影响设备及通信安全，需要尽快安排处理的告警；
一般告警：线路上出现了工频电流入仅但电流持续时间较短、电压长期持续，或虽电流一直持续但持续电流很小，可能影响设备及通信安全，需要在工作时间内安排处理的告警。能够发出以下警告提示：
警吉提示：有瞬时工频电流入侵、入侵立即消失的情况，不会出现紧急危险事故，但箭在工作时间内安排线路检查的提示。
5.4.2.2告警识别功能
YD/T 1713-2007
监控模块应能对大于200mA的入侵电流加以识别。根据强电入侵的电流，电压水平及持续时间米进行告警级别的判断，并及时发出告警信号。告警识别功能的要求详见表1。
在高温试验、低温试验、湿热试验、搬动试验屑仍应满足表1的要求。5.4.2.3抗干扰功能
5.4.2.3.1对于线路上出现的需电浪涌（冲末），不应发出告警信号。5.4.2.3.2对丁线路上出现的25Hz铃流干扰，不应发出告警信号。5.4.2.3.3对于线路上出现的工频谐波T扰，不应发山告警信号。5.4.2.3.4对于初始入侵电流低丁-200mA的强电干扰：不应发出告警信号。表1总配线架(MDF)强电入侵告整系统告警识别功能要求电近帕位 nLA
时间单位s
初始入侵电流
[>30HKs
繁告提示
电流持续
2000-1--3000-0.20
10020040
500<[: 1000
时间段
入安电
源持续
告著发
非时间
情形！
般告替
电流持入授电源
告警发
续时间持续时间
出时间
持续电动
[入假生善
≤+57 50≤200
+750200
tg tr+5
50:200
k10.010.0299.9c+10+120-299.9+10+t200-300
1250s/:20/>300
狼（）
其池-1扰电流
1a00、4kV浪添冲击，时，不得留下入记求23Hz铃流不前入侵记录
50Hz 的谐被不留入侵记录
注【本表中所规定的肯警响应时回是指模块发出告警信号或传件警信号的开始时间。注2试验电流频率可以在45-55Hz之间。注3中流数俏的显示结果误差10呢、时间说差10%。注4电流持续时间段是指从电流入侵开始至转路电流降垒50mA以下的时间段注5进行警告告暂和一段套试时：采用的试验电压为110V（±10%）。注6纯电压入懂不在告警范用之内5.4.3告警显示功能
最要告警
紧急光警
10-299
>20030-599
告套发持续
出时间电液
5.4.3.1告警发生时，设置在通信局（站）机房内的监控单元应能接收监控模块发出的告警信号，并能在监控单元上进行本地显示，同时发出声光告警。在监控单元的上级监控中心的显示终端上也应能够显示告警信息。
显示的告警信息应包括以下内容：5.4.3.1.1开关量监测告警应能显示告警发生的时间、位置（直列号）。5.4.3.1.2强电入侵告警应能显示告警级别，同时显示告警发生的时间、位置（直列号）、入侵的电流值、入侵电流的持续时间。
YD/T 1713-2007
5.4.3.1.3系统自检告警应显示设备告警或通信中断状态告警，以及告警发生的时间。5.4.3.1.4告警记录应能显示其状态，主要的状态包括：新产生：未消除、确认的告警：已确认：未消除。但已确认的告：未确认：确认前已消除的告替：已清除：已确认诈清除的告警。5.4.3.2在高温试验、低温试验。湿热试验、振动试验后仍应满足5.4.3.1的要求。5.4.4告警响应时间
5.4.4.1当山现强电入侵电流时，监挖模块应能在确认故障后2s内加以分析，识别，并发出相应级别的告警信号：
5.4.4.2监控模块发出告警信号底，监控单元应能在5s内接收到告警信号，并将告警信号显示出来。5.5自检功能要求
5.5.1开关量告蒂点自检
应能对开关量告替点的信号采集回踏是否连通进行自动检测并告警，同时也应能在监控单元上进行于动检测，并能在监控单元及上级监控中心的显示终端上显示检测结果。5.5.2工频强电入侵告警自检
应能对监控模快工作是否正常进行白动检测并告警，同时也应能在监控单元上进行于动检测，并能在监控单儿及上级监控中心的显求终端上显示检测结果。5.5.3系统通信功能自检
应能对监控模块、监控单元、区域监控中心与监控中心之间的通信情况进行自动检测，如果出现线路中断的情况，应能及时发出告警信号：该告警信号应能在.上级节点.上显示5.6告警派障功能要求
监控单元与区域监控中心均应具有派障功能，在系统通信功能正常的情况下，由区域监控中心统一派障，如果系统通信中断，则由监控单元进行派障。王要的派障方式为以下2种：5.6.1自动通知障
出现告警后，系统应能自动拨打告警电话（固定电话、手机等），取机后可听到语音捉示的告警信息，并要求确认
5.6.2多级派障
派障未确认时，应可拨打其他电话进行多级派障（可根据实际要求设定）5.7系统硬件要求
5.7.1、阻燃性
塑料件机壳应采用阻燃性工程塑料制成，其燃烧性能应能通过本标准6.9规定的阻燃性试验。'5.7.2安全性能
5.7.2.1抗电强度
对于a.c输入的被测设备，应能承受a.c.有效值为1500V的试验电压，历时1rmin，不出现飞弧和击穿现象。对于-d.c.一48V输入的设备，应能承受d.c.500V的试验电压，历时1min，无击穿和飞孤现象。5.7.2.2绝缘电阻
YD/T1713-2007
在标大气压条件下，电源输入端与外壳可触及导电件间的绝缘电阻应不小于200M（dc.500V）5.7.3电源电压适应性
所有设备在电源满足供电要求的情况下均应正常工作。5.7.4电磁兼容性能
5.7.4.1静电放电抗扰性试验《ESD）系统应能耐受GB/T17626.2-1998表1中直接接触放电等级2的试验。试验店，系统应能自行恢复到正常工作状态。，
5.7.4.2电快速脉冲群抗扰性试验（EFT）系统应能受GR/T17626.4-1998表1中等级2的试验。试验后，系统应能自行恢复到正常工作状态。5.7.4.3冲击抗扰性试验（SURGE）系统应能耐受GB/T17626.5-1998表1中等级1的试验。试验后，系统应能自行恢复到正常工作状态。5.7.4.4射频场感应的传导抗扰性要求在GB/T17626.3-1998中等级2的测试条件下，系统应能正常工作。5.7.4.5辐射骚扰限值
应符合标准GB9254-1998中表6（A级）的限值要求。5.7.5可靠性
5.7.5.1监控系统的硬件设备应具有很高的可靠性，SM和SU的平均故障间隔时间（MTBF）应不低于100000h；整个系统的平均故障间隔时间（MTBF）应不低于20000h。5.7.5.2监控系统应具有自诊断和白恢复功能，对数据紊乱、通信下扰等可自动恢复；对软、硬件故障及通信中断等应能诊故障原因并及时告警。5.8系统接口配置要求
5.8.1监控单元的接口要求
具有RS-232以及RS-485或RS-422接口并可通过B接口纳入到共他网管系统。该接口协议格式可容见附A。
5.8.2区域监控中心的接口要求
其备实现.系统互联的C接口和D接口。该接口应满足YDT1363.2的要求。5.8.3监控中心的接口要求
具备实现系统互联的D接口。该接口应满足YD/T1363.2的要求。5.9系统各级软件功能要求
5.9.1监控模块功能
5.9.1.1实时来集MDF的运行参数和工作状态，对采集到的数据进行分折和处理，能够识别各种等级的强电入侵告警，并将识别后的告警级别、入侵电流，入侵时间等参数上传至SU。5.9.1.2实时接收和执行来自SU的监测和控制命令。5.9.2监控单元功能
5.9.2.1能够来采集SM传送来的各类信息，进行数据处理、存储、显示，实时向SS发送告警信息。5.9.2.2随时接收并快速响应来自SS的监控命令。5.9.2.3可通过SM对各工作点下达临测命令。7
YD/T 1713-2007
5.9.2.4保存告警信息应不少于128条，监测数据的统计值应不少于1天。5.9.2.5具有自动派障功能，在系统通信中断的情况下，由SU进行派障。在出现告警信号的同时能够自动拨打告警电话，取机后可听到语音提示的告警信息。如拨打告警电话无人接听时应能拨打其他电话进行多级派障，
5.9.3区域监控中心功能
5.9.3.1具有实时作业功能，能同时监视辖区内MDF的工作状态并与SC保持通信，可透过SU对SM下达监测和控制命令。
5.9.3.2具有白动派障功能，在接收到SU告警信号的同时能够自动拨打告警电话，取机后可听到语音提示的告警信息，如找打告警电话无人接听时应能拨打其他中话进行多级派障。5.9.3.3设定告等级、用户权限，5.9.3.4具有设定SU各类参数及告警门限值的功能。5.9.3.5根据需要，查询各种监测数据和告警信总，并在屏幕上显示或打印输出。5.9.3.6具有统计功能，能生成以下各种统计报表及曲线图：①）日、月、年告警统计报表：②日、月、年操作口志记录：
③日，月监测数据统计报表：
④任何一天MDF工频电流及其他监测量的运行参数或曲线注；第1和第2项为必选项，第3和第4项为可选项。5.9.3.7具有数据存储功能，告警数据、操作数据和监测数据应至少保存半年时间。5.9.3.8信息打印功能应具有：
①山现告馨立即打印：
②根据管理需要定时打印；
③屏幕拷贝打印：
@打印信总在显示屏幕上应有所提示。打印内容包括：a告警报告：
b口、月告警和监测数据统计报表C全部监测参量：
d曲线图、直方图等。
5.9.3.9可在指定的现场运行流程图上通过逐层扩展，最后将故障定位精确到某局MIDF的某一列。5.9.3.10实时向SC转发紧急告警信息。必要时（如SS夜间无人值守），可设置成将所收到的全部告警信息转送到SC。
5.9.3.11接收SC定册下发的时钟校准命令。5.9.4监控中心功能
5.9.4.1实时蓝辖区内各MDF的工作状态和运行参数，接收故障告警替信息。5.9.4.2设定告警等级、用权限。5.9.4.3在接管SS的控制权后，对于告警信息的处理与SS相同。5.9.4.4对下级监控系统送上来告警具备过滤能力。8
YD/T1713-2007
5.9.4.5根据需要，查询SS和SU采集的各种监测数据和告警信息，并在屏幕显示或打印输止。5.9.4.6实时监视各SS的工作状态。5.9.4.7可透过SS对SU下达监测和控制命含5.9.4.8具有统计功能，能生成以下各种统计报表及曲线图：①日、月、年告警统计报表：
②月、月、年操作记录统计报表：日、月、年监测数据统计报表：(4）任何一天M))H工频电流及其他监测量的运行参数或曲线。注：第1和第2项为必选项，第3和第4项为可选项。5.9.4.9具有义件备份功能，存档的文件（口、月、年汇集告替文件和监测数据文件）应能在硬盘上保存一年，然厝入外存。
5.9.4.10信息打印功能应具有：①出现告替立即打印：
②根据管理需要定时打印：
③屏幕拷贝打印：
④打印信息在显示屏上应有所提示。打印内容包括：a告警报告：
b日、月，年告替和监测数据统计报表：C：全部监测参量：
d曲线图、直方图等，
5.9.4.11可在指定的现场运行流程图上通过遂层扩展，最后将故障定位精确到某局MDF的某一列。5.9.4.12具有实时向上一级监控中心转发紧急告警信息和接受.上一级监控中心所要求的监测数据信息的能力。
3向SS定时下发时钟校准命令。
6试验方法
6.1试验条件
试验方法另有规定外，均在标准大气压条件下进行。环境温度：15~35℃
相对湿度：45%~75%
大气压力：86~106kPa
6.2外规检查
用目测法检查，检查结果应符合5.3的规定。6.3开关量信号监测告警检查
在开关量信号输入端口人工模拟开关量采样点告警，观察监测单元的声、光告警的状态，观察显示内容与模拟告警发生的位置是否一致，结果应满足本标准5.4.1、5.4.3.1和5.4.3.4的规定。6.4强电入侵监测告警检查
试验电路如图2所示。
