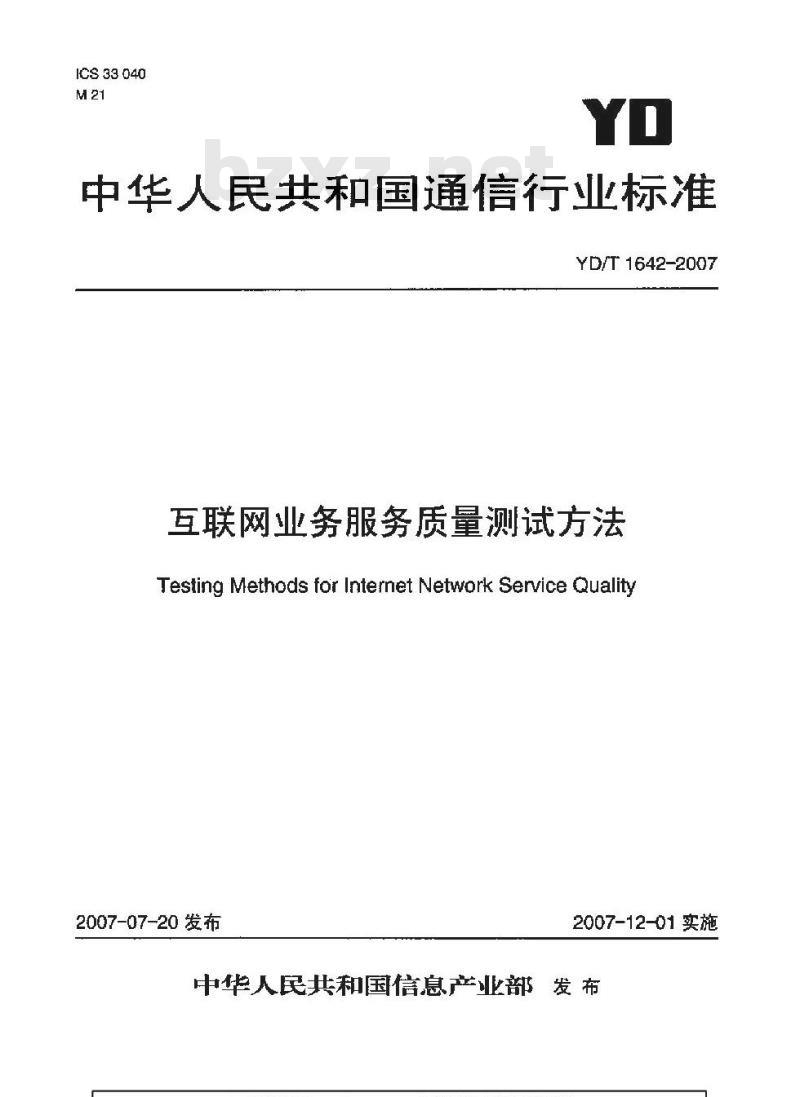

【通信行业标准(YD)】 互联网业务服务质量测试方法

ICS33040
中华人民共和国通信行业标准
YD/T 1642-2007
互联网业务服务质量测试方法
Testing Methods for Internet Network Service Quality2007-07-20 发布
2007-12-01实施
中华人民共和国信息产业部发布前

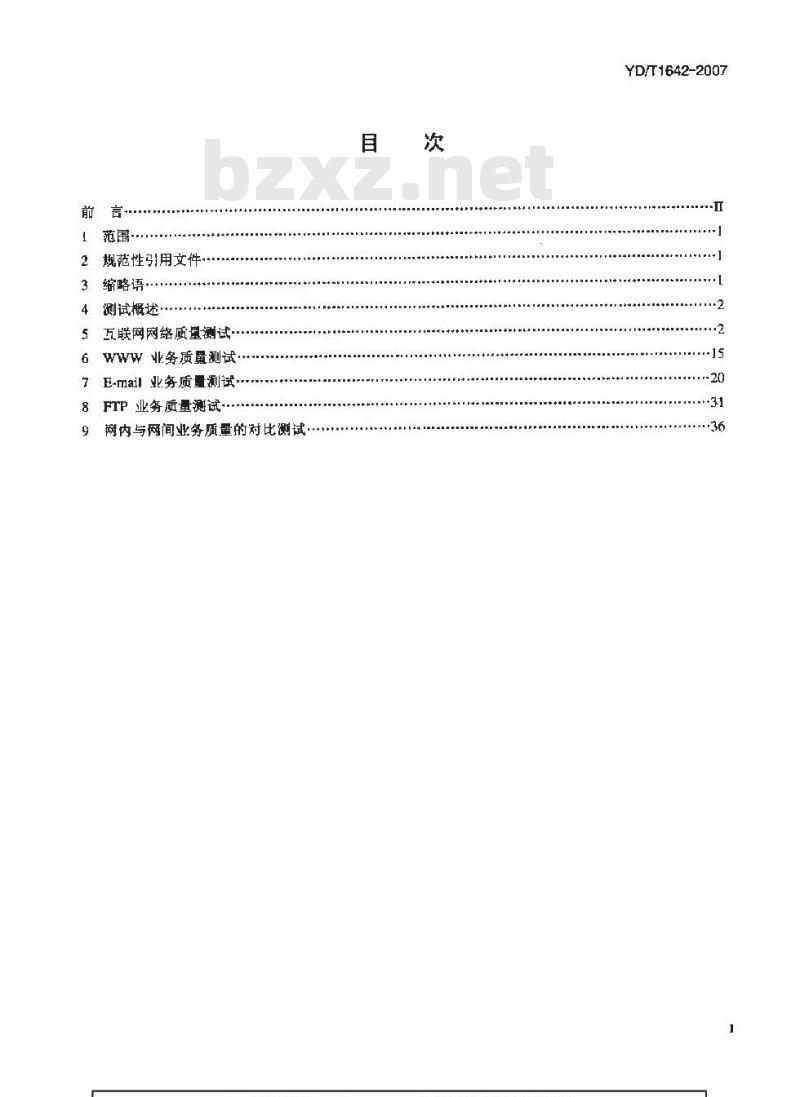

规范性引用文件
缩略语
4测试概述·
5五联网网络质量测试
6www业务质置测试
7E-mail 业务质量测试
8FTP 业务质量测试
两内与网间业务质量的对比测试目
YD/T1642-2007
YD/T1642-2007

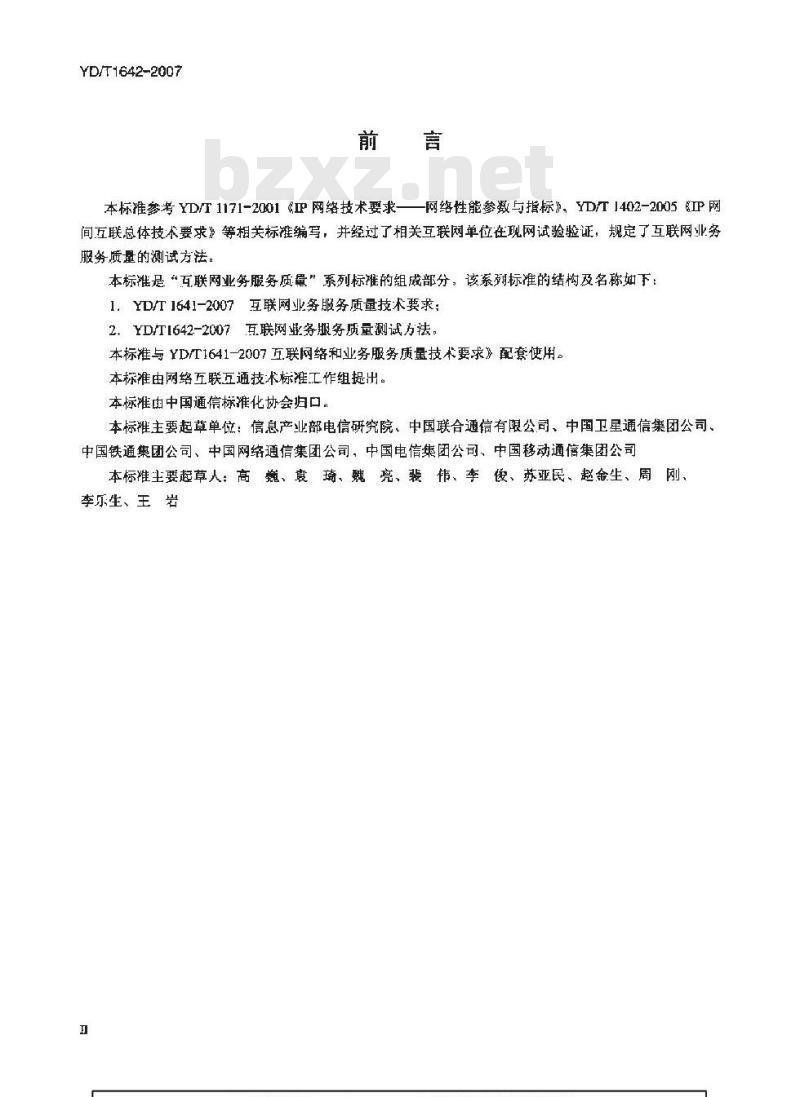

本标准参考YD/T1171-2001IP网络技术要求——网络性能参数与指标》，YD/T1402-2005IP网间互联总体技术要求》等相关标准编写，并经过了相关互联网单位在现网试验验证，规定了互联网业务服务质量的测试方法。
本标准是“互联网业务服务质量”系列标准的组成部分，该系列标准的结构及名称如下：1.YD/T1641-2007互联网业务服务质量技术要求：2.YD/TI642-2007百联网业务服务质量测试方法：本标准与YD/T1641-2007互.联网络和业务服务质量技术要求》配套使用。本标准由网络五联通技术标准工作组提出。本标雅由中国通信标准化协会归口。本标准主要起草单位：信息产业部电信研究院。中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团公司、中国网络通信集团公司，中国电信集团公司、中国移动通信集团公司本标准主要起草人：高巍、衰、琦、魏亮、裴伟、李俊、苏亚民、赵金生、周刚、
李乐生、王岩

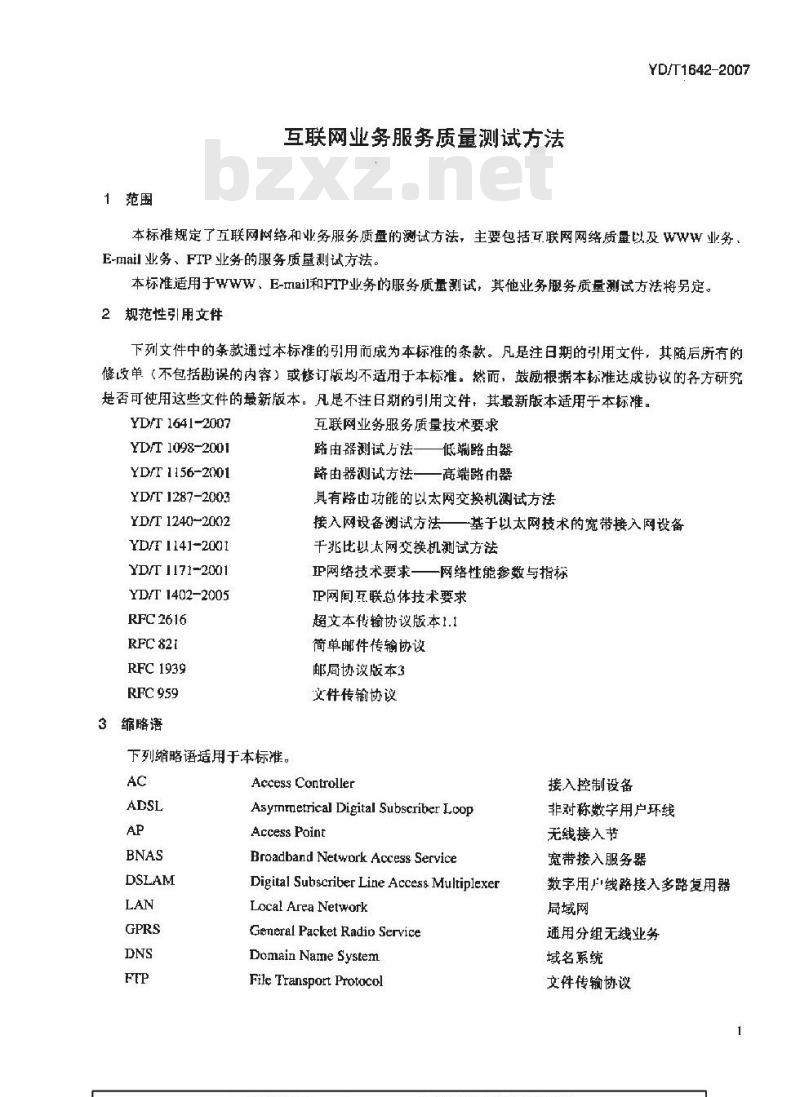

1范围
互联网业务服务质量测试方法
YD/T1642-2007
本标准规定了五联网树络和业务服务质量的测试方法，主要包括互联网网络质量以及WWW业务E-mail业务、FrP业务的服务质量测试方法。本标准适用于WWW、E-mail和FTP业务的服务质量测试，其他业务服务质量测试方法将另定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T 1641-2007
YD/T 1098-2001
YD/T 1156-2001
YD/T 1287-2003
YD/T 1240-2002
YD/T 1141-2001
YD/T 1171-2001
YD/T 1402-2005
RFC2616
RFC821
RFC1939
RFC959
3缩略语
下列缩略语适用于本标准。
互联网业务服务质量技术要求
路由器测试方法—低端路由器
路由器测试方法—高端路由器
具有路也功能的以太网交换机测试方法接入网设备测试方法基于以太网技术的宽带接入网设备千兆比以太网交换机测试方法
卫网络技术要求网络性能参数与指标IP网间瓦联总体技术要求
超文本传输协议版本1.1
简单邮件传输协议
邮局协议版本3
文件传输协议
Aecess Controller
Asyinruetrical Digital Subseriber LoopAccess Point
Broadband Network Access ServiceDigital Subscriber Line Access MultiplexerLocal Area Network
General Packet Radio ServiceDomain Name System
File Transport Protocol
接入控制设备
非对称数字用户环线
无线接入节
宽带接入服务器
数字用线路接入多路复用器
局域网
通用分组无线业务
域名系统
文件传输协议
YD/T1642-2007

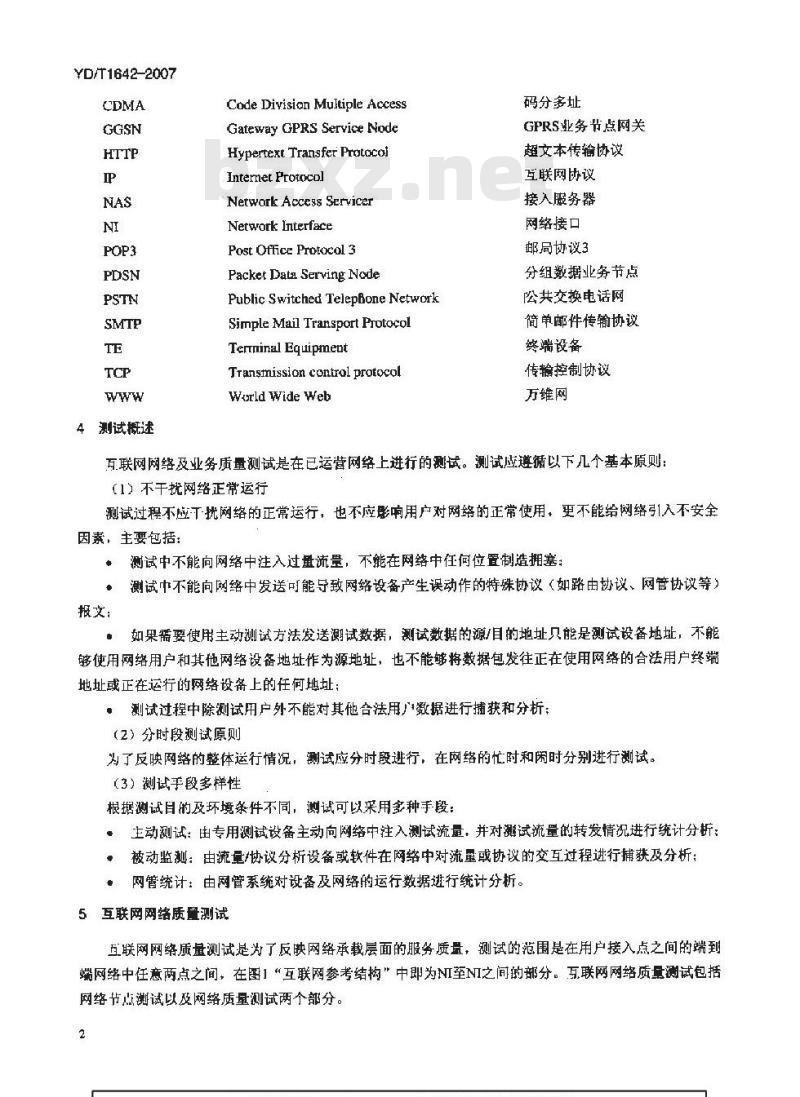

4测试概述
Code Divisian Multiple AccessGateway GPRS Service Node
Hypertext Transfer Protocol
Internet Protocol
Network Access Servicer
Network Interface
Post Office Protocol 3
Packet Data Serving Node
Public Switched TelepBoneNetworkSimpleMailTransportProtocol
Terminal Equipment
Transmission control protocolWorld Wide Web
码分多址
GPRS业务节点网关
超文本传输协议
互联网协议
接入服务器
网络接口
挪局协议3
分组数据业务节点
公共交换电话网
简单邮件传输协议
终端设备
传输控制协议
万维网
百联网网络及业务质量测试是在已运营网络上进行的测试。测试应遵循以下几个基本原则：(1）不干扰网络正常运行
测试过程不应下扰网络的正常运行，也不应影响用户对网络的正常使用，更不能给网络引1入不安全因素，主要包括：
。测试中不能向网络中注入过量流量，不能在网络中任何位置制造拥塞：测试中不能向网络中发送可能导致网络设备产生误动作的特殊协议（如路由协议、网管协议等）报文：
如果需要使用主动测试方法发送测试数据，测试数据的源/目的地址只能是测试设备地址，不能够使用网络用户和其他网络设备地址作为源地址，也不能够将数据包发往正在使用网络的合法用户终端地址或正在运行的网络设备上的任何地址：测试过程中除测试用户外不能对其他合法用户数据进行捕获和分析；（2）分时段测试原则
为了反映网络的整体运行情况，测试应分时段进行，在网络的忙时和闲时分别进行测试。（3）试手段多样性
根据测试目的及环境条件不同，测试可以采用多种手段：·主动测试：由专用测试设备主动向网络中注入测试流量，并对测试流量的转发情况进行统计分析：·被动监测：由流量协议分析设备或软件在网络中对流量或协议的交互过程进行捕获及分析：网管统计：由网管系统对设备及网络的运行数据进行统计分析。5互联网网络质量测试
互联网网络质盘测试是为了反映网络承载层面的服务质量，测试的范围是在用户接入点之间的端到端网络中任意两点之间，在图1“互联网参考结构”中即为NI至NI之间的部分。互联网网络质量测试包括网络节点测试以及网络质量测试两个部分。2
5.1网络节点测试
瑞到圳网络
用户到用户连楼
图1互联网整考结构
YD/T1642-2007
网络节点测试是为了验证网络节点设备（包括路由器、交换机、接入服务器等等）的性能情况，兵体的测试法参见YD/T1098-200T路由器测试方法-—低端路由器》，YD/T1156-2001《路由器测试方法高端路由器》YD/T1141-2001千兆比以太网交换机测试方法》，YD/T1287-2003具有路由功能的以太网交换机测试方法》、YD/T1240-2002《接入网设备测试方法基于以太网技术的宽带接入网设备》等行业标准。
5.2网络质量测试
5.2.1用户接入质量测试
用户接入质量测试是为了验证用户接入网络的接通率，土要考察的是用户接入链路（从用户终端设备到网络接入设备）的可用性以及用户认证过程的成功率。目前用户接入互联网的方式主要有：拨号接入，ADSL接入，LAN接入，无线接入，WLAN接入等，用户终端相应连接的接入设备有NAS。DSLAM/BNAS、Switch、PDSN、GGSN以及AP等用户接入网络的接通率指用户接通网络且认证成功的次数和连接的有效总次数之比，有效总次数应排除用户固素造成的输入错误号码、输入错误账号和密码等的连接数。YD/T1642-2007
测试编号：Access1
测试项目：拨号接入用户接入网络的接通率测试测试目的：检验拨号接入用户接入网络的接通率测试范周：测试表到NAS设备
棋拟接入
收表麒拟
客户瑙
测试方法：
采用呼叫模拟器连接PSTN接入设备：1
h联网
2．由测试仪表模拟用户进行模拟接入测试，由仪表模拟1000个合法用户账号，在1h内分别按均匀分布方式向NAS发出接入请求，即每3.6s产生一饮接入请求：3．等待NAS设备对接入请求进行认证，使用仪表统计呼叫的成功率指标要求：
接通率平均值大于97%，最低值为96%备注：
测试编号：Access_2
测试项目：ADSL用户接入网络的接通率测试测试目的：检验ADSL用户接入网络的接通率测试范围：测试仪表到DSLAM设备PSIN
模报州广接入
仪表模叔
用户设备
测试方法：
1、用呼叫模拟器连接PSTN接入设备：DSLAM
互联网
YD/T1642-2007
2.由测试仪表模拟用户进行模拟接入测试，由仪表模拟1000个合法用户账号，在1h内分别按均勾分布方式向DSLAM发出接入请求，即每3.6s产生一次接入请求：3.等待BNAS设备对接入请求进行认证，使用仪表统计呼叫的成功率指标要求：
接通率平均值大于97%，最低值为96%备注：
YD/T1642-2007
测试编号：Access_3
测试项月：LAN用户接入网络的接通率测试测试日的：检验LAN接入用户的接通率测试范围：测试仪表到BNAS设备LAN
Sarinch
测试仅表摄拟
用户共端
模用户接入
测试方法：
1，呼叫模拟器连接以太网接入设备（LANSwitch）互联网
2，由测试仪表模拟用户进行模拟接入测试，由仪表模拟1000个合法用户账号，在1h内分别按均匀分布方式向BNAS发出接入请求，即每3.6s产生一次接入请求：3．等待BNAS设备对接入请求进行认证，使用仪表统计呼叫的成功率指标要求：
接通率平均值大于98%，最低值为9%备注：
测试编号：Access_4
測试颈目：无线用户接入网络的接通率測试测试目的：检验无线接入用户接入网络的接通率测试范围：测试仪表到PDSN/GGSNPDSNT
表模拟
用户终端
测试方法：
模拟用户接入www.bzxz.net
互联判
1.呼叫模拟器通过空中链路连接无线网络接入设备（PDSN/GGSN）：YD/T1642-2007
2，由测试仪表模拟用户进行模拟接入测试，由仪表模拟1000个合法用户账号，在1h内分别按均匀分布方式向PDSN/GGSN发出接入请求，即每3.6s产生一次接入请求：3、等待PDSN/GGSN设备对接入请求进行认证，使用仪表统计呼叫的成功率指标要求：
接通率平均值大于92%，最低值为91%备注：
YD/T1642-2007
测试编号：Access_5
测试项目：WLAN用广接入网络的接通率测试测试目的：检验WLAN接入用户接入网络的接通率测试范围：测试仪表到AC设备
快慎报
用产呼叫
模拟用户接入
测试方法：
1用呼叫模拟器通过空中链路连接WLAN网络：互联网
2.由测试仪表模拟用户进行模拟接入测试，由仪表模拟1000个合法用户账号，在1h内分别按均匀分布方式向AC发出接入请求，即每3.6s产生一次接入请求3、等待A亡设备对接入请求进行认证，使用仪表统计呼叫的成功率指标要求：
接通率平均值大于92%，最低值为91%备注：
5.2,2网络传输质量测试
网络传输质量测试包括网络端到端质量测试以及互联单位间互联质鼠测试。YD/T1642-2007
网络端到端测试按所包含网络区段不同又分为接入网传输质量测试、网内城域网端到端传输质量测试，网内跨域业务网络端到端传输质量测试、网间传输质量测试、跨网业务网络端到端传输质量测试以及国际和港澳台互联网端到端传输质望测试。网络传输质量指标包括时延和丢包率。这两个指标适合采用主动测试的方法，叮根据情况采用专用测试设备，或使用终端设备上的Ping及类似指令进行测试。测试编号：NetWork_1
测试项日：接入网传输质量测试测试月的：捡验接入网的传输质量测试范围：用广终端到百联单位接入设备E
训试设备或
用户塔端
测试方法：
接入链路
测试设备最
氨实 RA 设备
互联网
1，使用测试设备（或直接使用用户终端设备）连接用户接入端口及互联单位的接入设备，使用64byteICMP报文测试两测量点间的时延及丢包率：2、括连接测试设备条件不具备，可使用用户终端设备上的Pig，以及类似指令对两点间传输质量进行测量
指标要求：
接入网传输质量要求参见YD/T1641-2007《互联网业务服务质量技术要求》备注：
1.测试采用64byteICMP报文，以10s间隔离期发送，时延及丢包率的统计周期为24h（从0:00开始计算）忙时、闭时的统计周期为1h；
2.或使用64byte（凸总测量包数的60%）、594byte（占总测量包数的30%）、1518byte（占总测量包数的10%）3种包长的混合流量进行测试，各种包长的测试报文按其所占比例轮流发出，以10s间隔周期发送：
3，时延及去包率的统计周期为24h（从0:00开始计算），价时、闲时的统计周期为1h4.在本测试例中，RA为用户接入设备的统一代表，如在LAN接入情况下，RA即为接入交换机或路由器：在WLAN接入情况下，RA即为AP设备：在无线接入情况下，RA即为PDSN或GGSN，各种接入方式所具体测试的日标设备不同，但测试的网络范围相同9
