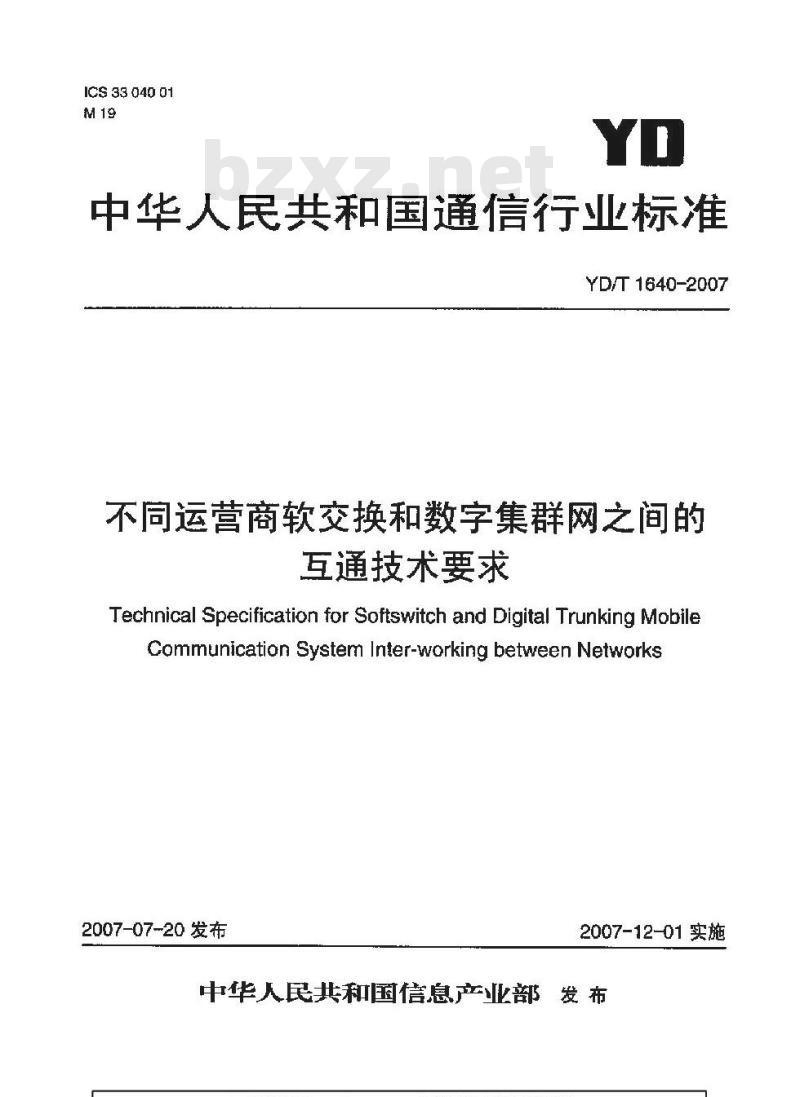

【通信行业标准(YD)】 不同运营商软交换和数字集群网之间的互通技术要求

ICS 33 040 01
中华人民共和国通信行业标准
YD/T1640-2007
不同运营商软交换和数字集群网之间的互通技术要求
Technical Specification for Softswitch and Digital Trunking MobileCommunication System Inter-working between Networks2007-07-20发布
2007-12-01实施
中华人民共和国信息产业部发布前

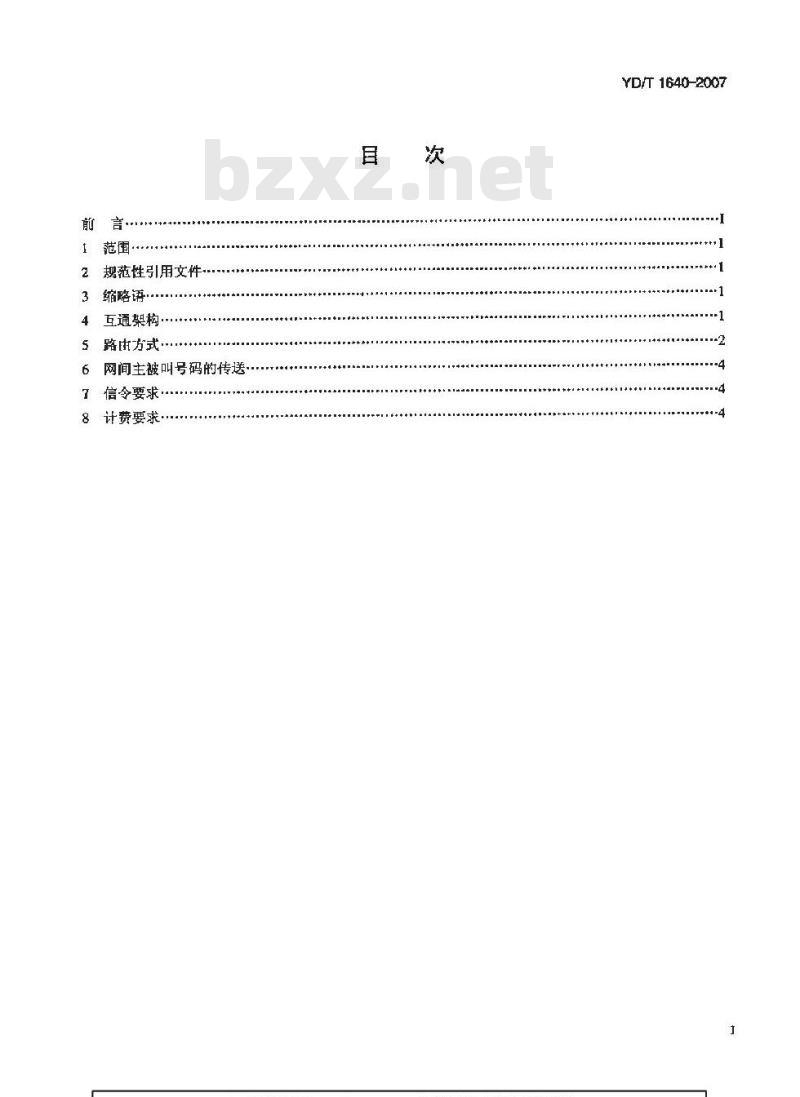

范圃·
规范性引用文件
缩略语·
互通架构··
路由方式·
网间主被叫号码的传送
信令要求·
计费要求·
YD/T1640-2007
YD/T1640-2007

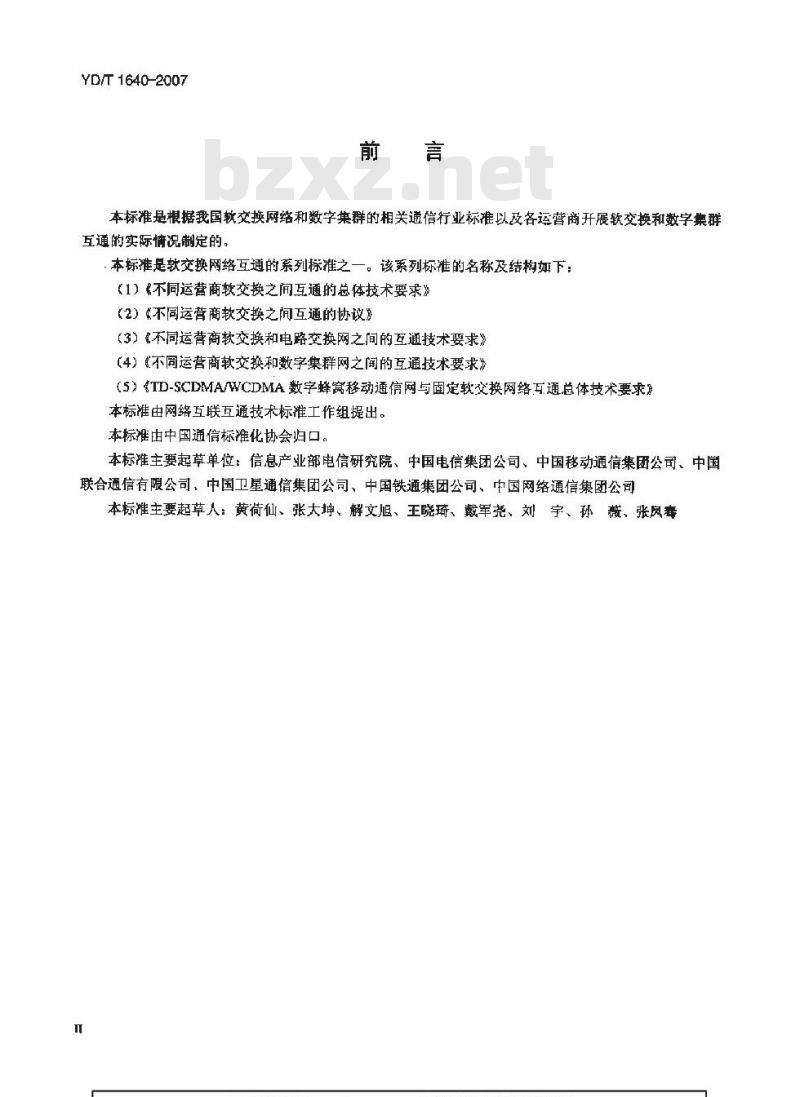

本标准是根据我国软交换网络和数字集群的相关通信行业标准以及各运营商开展软交换和数字集群互通的实际情况制定的。
本标准是软交换网络互通的系列标准之一。该系列标准的名称及结构如下：（1）《不同运营商软交换之间互通的总体技术要求》（2）不同运营商软交换之间互通的协议》（3）不同运营商软交换和电路交换网之间的互通技术要求》(4）《不同运营商软交换和数字集群网之闻的互通技术要求》（5）TD-SCDMA/WCDMA数字蜂窝移动通信网与固定软交换网络互通总体技术要求本标准由网络互联互通技术标准工作组提出。本标准由中国通信标准化协会归口。本标准主要起草单位：信息产业部电信研究院、中国电信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团公司、中国网络通信集团公司本标准主要起草人：黄荷仙、张大坤、解文旭、王晓琦、戴军尧、刘宇、孙薇、张风泰T

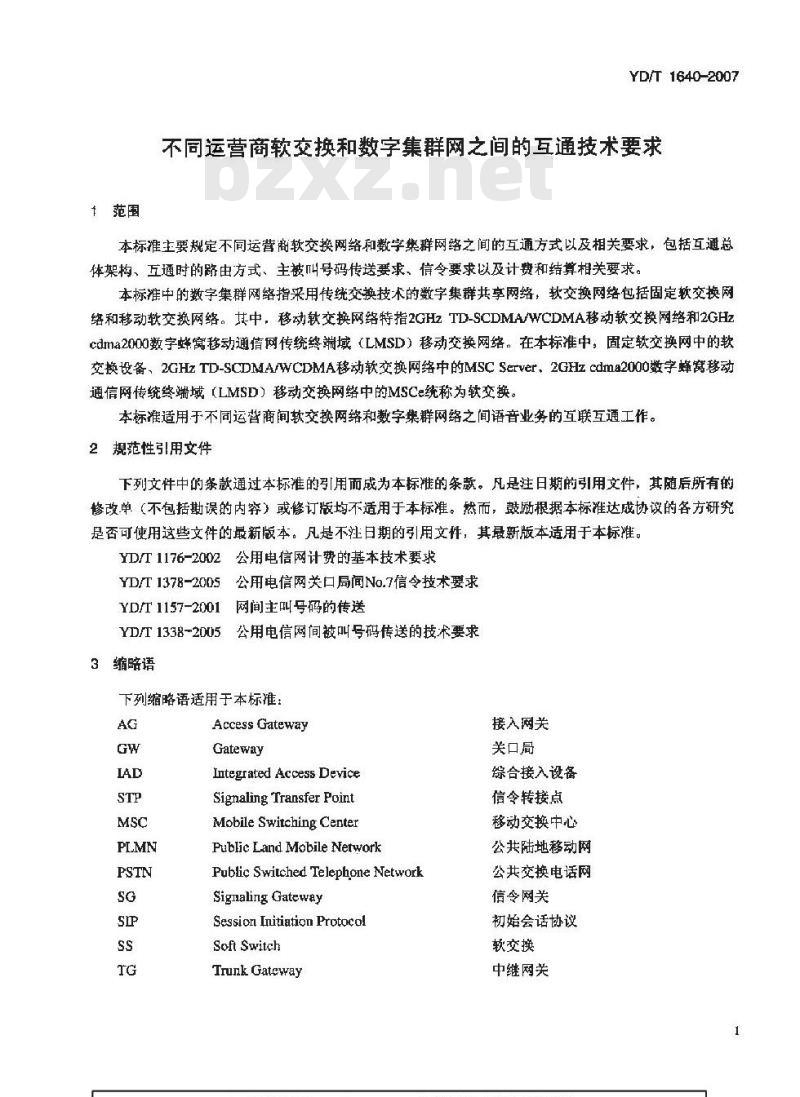

1范围
YD/T1640-2007
不同运营商软交换和数字集群网之间的互通技术要求本标准主要规定不同运营商软交换网络和数字集群网络之间的互通方式以及相关要求，包括互通总体架构、五通时的路由方式、主被叫号码传送要求、信令要求以及计费和结算相关要求。本标准中的数字集群网络指采用传统交换技术的数字集群共享网络，软交换网络包括固定软交换网络和移动软交换网络。其中，移动软交换网络特指2GHzTD-SCDMA/WCDMA移动软交换网络和2GHzcdma2000数字蜂窝移动通信网传统终端域（LMSD）移动交换网络。在本标准中，固定软交换网中的软变换设备、2GHzTD-SCDMA/WCDMA移动软交换网络中的MSCServer、2GHzcdma2000数字蜂窝移动通信网传统终端域（LMSD）移动交换网络中的MSCe统称为软交换。本标准适用于不同运替商间软交换网络和数字集群网络之间语音业务的互联互通工作。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内穿）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T1176-2002公用电信网计费的基本技术要求YD/T1378-2005公用电信网关口局间No.7信令技术要求YD/T1157-2001网间主叫号码的传送YD/T1338-2005公用电信网间被叫号码传送的技术要求3缩略语
下列缩略语适用于本标准：
Access Gateway
Gateway
Integrated Access Device
Signaling Transfer Point
Mobile Switching Center
Public Land Mobile Network
Public Switched Telephone NetworkSignaling Gateway
Session Initiation Protocol
Soft Switch
Trunk Gateway
接入网关
关口局
综合接入设备
信令转接点
移动交换中心bzxz.net
公共陆地移动网
公共交换电话网
信令网关
初始会话协议
软交换
中继网关
YD/T1640-2007

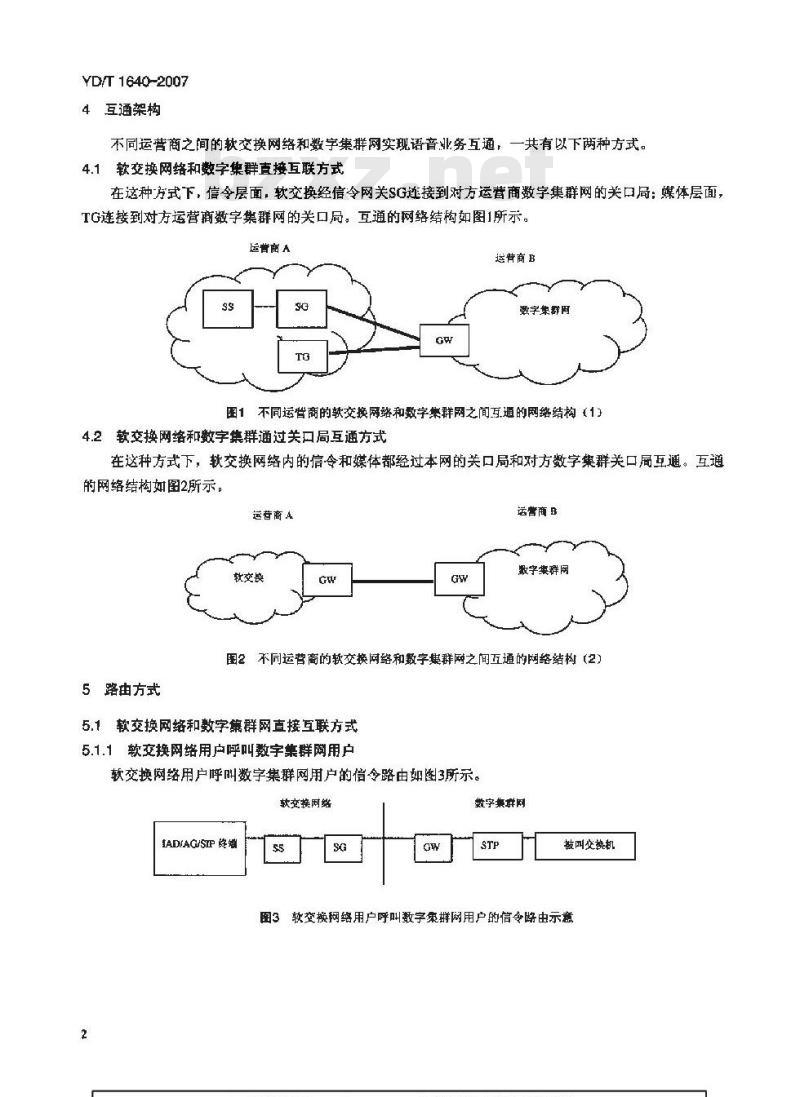

4互通架构
不同运营商之间的软交换网络和数字集群网实现语音业务互通，一共有以下两种方式。4.1软交换网络和数字集群直接互联方式在这种方式下，信令层面，软交换经信冷网关SG接到对方运营商数字集群网的关口局：媒体层面，TG连接到对方运营商数字集群网的关口局。互通的网络结构如图1所示。运普商 A
运营商B
梁字集群网
图1不同运替商的软交换网络和数字集群网之间互通的网络结构（1）4.2软交换网络和数字集群通过关口局互通方式在这种方式下，软交换网络内的信令和媒体都经过本网的关口局和对方数字集群关口局互通。互通的网络结构如图2所示。
运苷商A
软交换
运营商 B
数字集群网
图2不同运营商的软交换阿络和数字集群网之间互通的问络结构（2）5路再方式
5.1软交换网络和数字集群网直接互联方式5.1.1软交换网络用户呼叫数宇集群网用户软交换网络用户呼叫数字集群网用户的信令路由如图3所示。软交换网络
IADHAGUSIP路端
数字集群网
被叫交换机
图3软交换网络用户呼叫数字策群网用户的信令略由示意软变换网络用户呼叫数字集群网用户的媒体路由如图4所示。救交换网络
[ADIAG/SP警谐
数字集群网
被刚交换机
图4软交换网络用户呼叫数字集群网用户的媒体路由示意YD/T 1640-2007
（1）软交换网络用户发起到对方网络数字集群网用户的呼叫，信令经软交换到达主叫网络SG。（2）主叫网络SG将将呼叫信令进行转换，路由到被叫网络关口局。（3）被叫网络关口局将呼叫信令经过被叫网络信令网路由到被叫交换机，（4）被叫交换机将呼叫路由到被叫用户。5.1.2数字集群网用户呼叫软交换网络用户数字集群网用户呼叫软交换网络用户的信令路由如图5所示。数学架群网
土减交换机
教交换网络
LADIAG/STP 降圳
图5数字集群网用户呼叫软交换网络用户的信令路由示意数字集群网用户呼叫软交换网络用户的媒体路中如图6所示。数字集群网
坐叫交换机
软交换网络
LADIAGISIP终端
围6数字集群网用户呼叫软交换网络用户的媒体略由示意（1）数字集群网用户发起到对方网络软交换用的呼叫，信令经数字集群网信令网路由到关口局。（2）主叫网络关口局将呼叫路由到被叫络软交换，经SG转接。（3）软交换将信令路由到相应的IADIAG/SIP终端，接通被叫。5.2采用传统关口局互通
5.2.1软变换网络用户呼叫数字集群网用户软交换网络用呼叫数字集群网用户的信令路由如图了所示。蚊交换网路
[ADIAGISIP 终
数字象群网
被叫交换机
图7软交换网络用户呼叫数字集群网用户的信令略由示意YD/T1640-2007
软交换网络用片呼叫数字集群网用户的媒体路出如图8所示。数交换畸络
1ADFAG/SIP络端
数字兼群网
鼓叫交换机
图软交换网络用户呼叫数字集群网用户的媒体路由示意（1）软交换网络用户发起到对方网络数字集群网用户的呼叫：（2）信令经LAD/AG/SIP终端到达端局软交换和SG，SG经过信令转换后，将呼叫路由到主叫网络关口局；
（3）主叫网络关口局将呼叫路由到被叫网络关口局（4）被叫网络关口局将呼叫信令经过被叫网络信令网路由到被叫交换机。5.2.2数字集群网用户呼叫软交换网络用户数字集群网用户呼叫软交换网络用户的信令路由如图9所示。数字想群网
主叫交换机
软交换网络
TADIAGISIP 终端
图9数字案群网用户呼叫软交换网络用户的信令路由示意数字集群网用户呼叫软交换网络用户的媒体路由如图10所示。数字集群网
土叫交换机
软交换网器
IADIAG/SIP将归
图10数字集群网用户呼叫软交换网络用户的媒体路由示离（1）数字集群网用户发起到对方网络软交换网络用户的呼叫，信令经数字集群网信令网路由到关口局：
（2）主叫网络关口局将呼叫路到被叫网络关口扁：（3）被叫网络关口局将呼叫信令经软交换网络路由到被叫归属软交换；（4）软交换将信令略由到相应的LAD/AG/SIP终端，接通被叫。6网间主被叫号码的传送
网间主叫号码的传送应当参考YD/T1157-2001《网间主叫号码的传送》第6章的规定，被叫号码的传送应参考YD/T1338-2005《公用电信网间被叫号码传送的技术要求》。数字集群用户号码采用局号方式。4
信令要求
YD/T 1640-2007
不同运营商软交换网络和数字集群网直接互通时，SG和关口局之间或者关口局和关口局之间来用5（公用电信网关口局间No.7信令技术要求》TUP/ISUP信令，具体信令参见YDIT1378-2005计费要求
（1）软交换/关口应提供网间结算的费功能。【2）计费应满足YD/T1176-2002（公用电信网计费的基本技术要求》。随
