【通信行业标准(YD)】 光传送网(OTN)物理层接口

tCs3304020

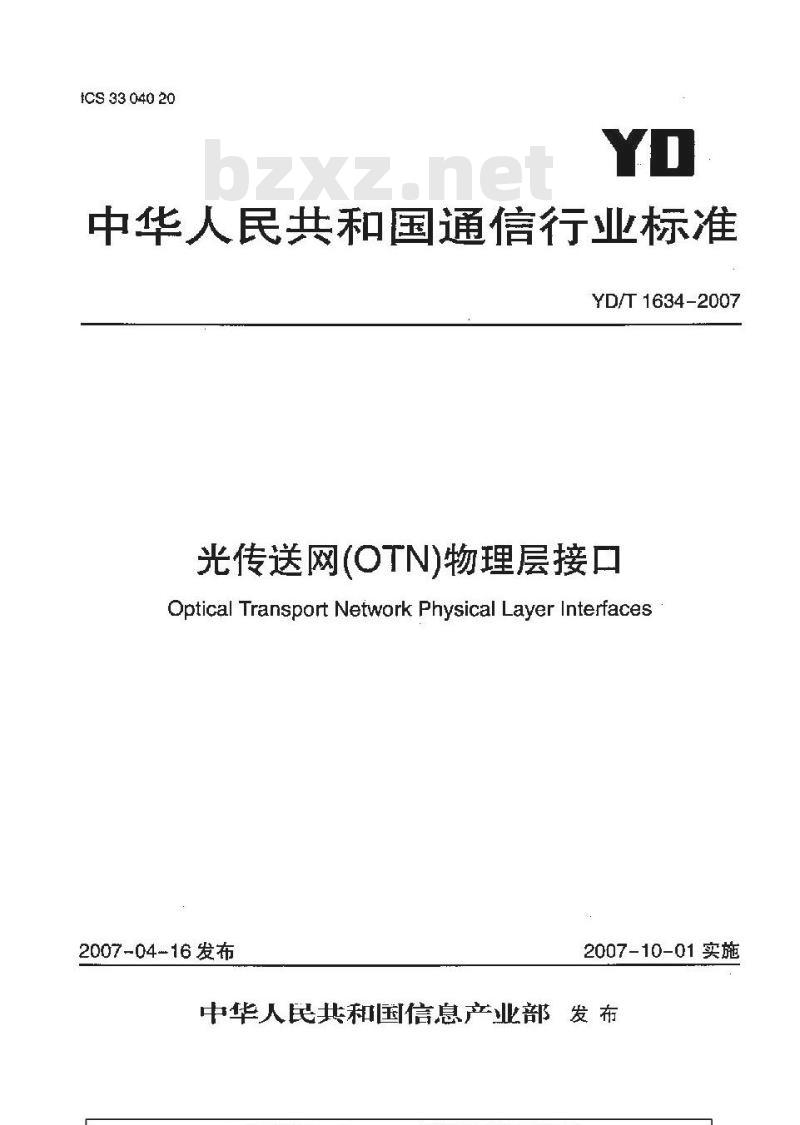

中华人民共和国通信行业标准
YD/T1634-2007
光传送网（OTN)物理层接口
Optical Transport Network Physical Layer Interfaces2007-04-16发布
2007-10-01实施
中华人民共和国信息产业部发布前

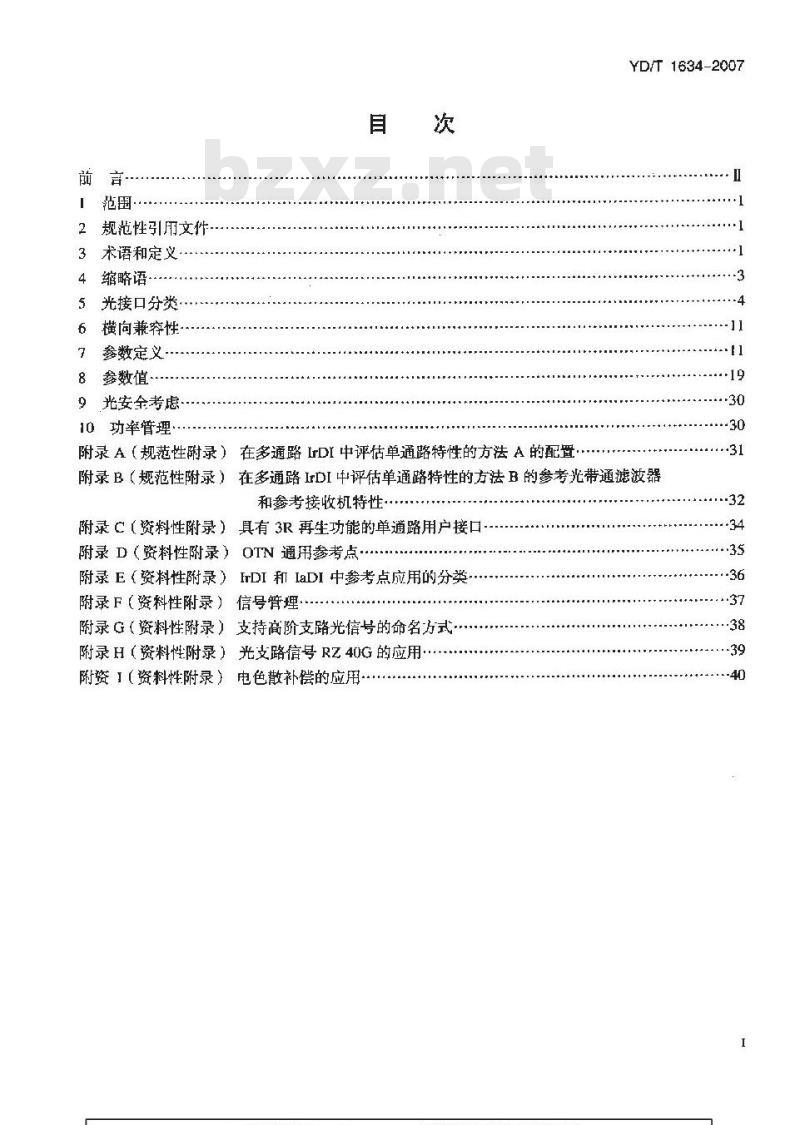

范围·
规范性引用文件
3术语和定义
缩略语-
光接口分类
横向兼穿性·
参数定义-
8参数值
光安全考虑·
10功率管理·
附录A（规范性附录）在多通路IrDI中评估单通路特性的方法A的配置·YD/T 1634-2007
附录B（规范性附录）在多通路IrDI中评估单通路特性的方法B的参考光带通滤波器和参考接收机特性·
附录C（资料性附录）具有3R再生功能的单通路用户接口-附录D（资料性附录）OTN通用参考点·附录 E（资料性附录）IrDI和 IaDI中参考点应用的分类附录F（资料性附录）信号管理：附录G（资料性附录）支持高阶支路光信号的命名方式附录H（资料性附录）光支路信号RZ40G的应用附资I（资料性附录）电色散补偿的应用32
YD/T1634-2007

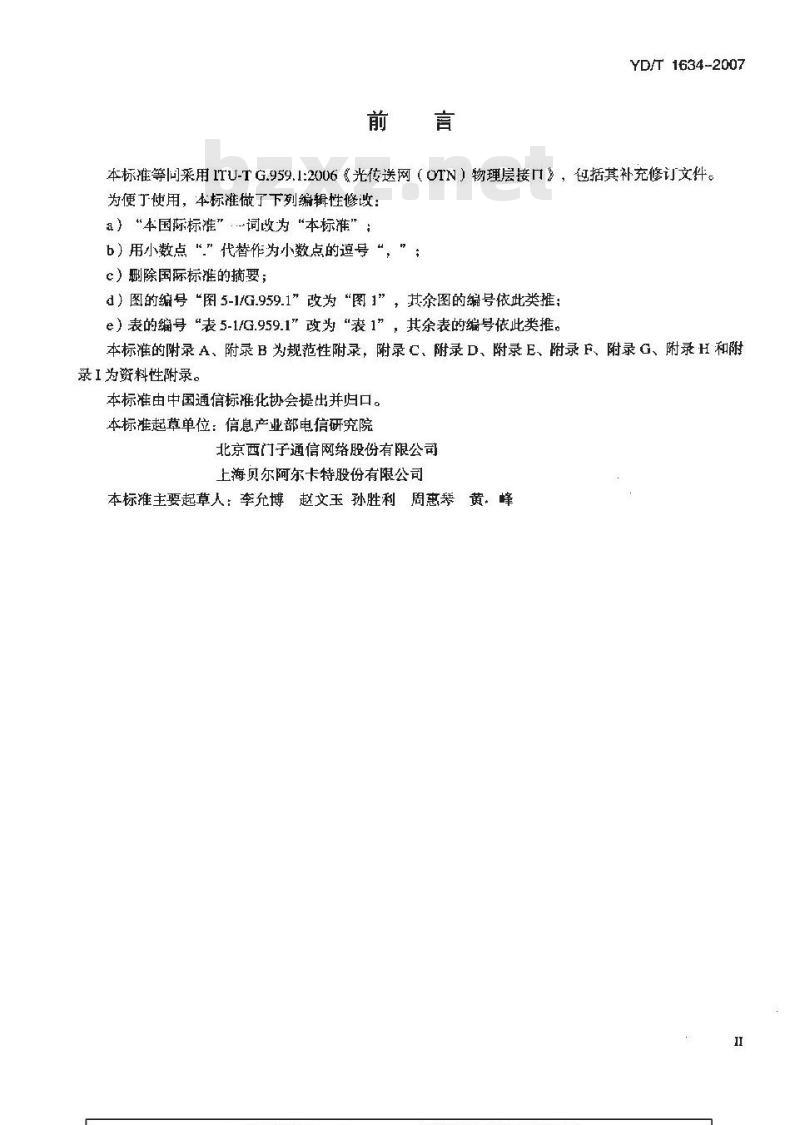

本标推等同采用ITU-TG.959.1:2006《光传送网（OTN）物理层接口》，包括其补充修订文件。为便丁使用，本标准做了下列编辑性修改：a）“本国际标准”词改为“本标准”；b）用小数点“”代替作为小数点的逗号“，\c）删除国际标准的摘要；
d）图的缩号“图5-1/G.959.1”改为“图1”，其尔图的编号依此类推：e）表的编号“表5-1/G.959.1”改为“表1”，其余表的编号依此类推。本标准的附录A、附录B为规范性附录，附录C、附录D、附录E、附录F、附录G、附录H和附录为资料性附录。
本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院北京西门子通信网络股份有限公司上海贝尔阿尔卡特股份有限公司本标谁主要起草人李允博赵文玉孙胜利周琴黄，峰1范围

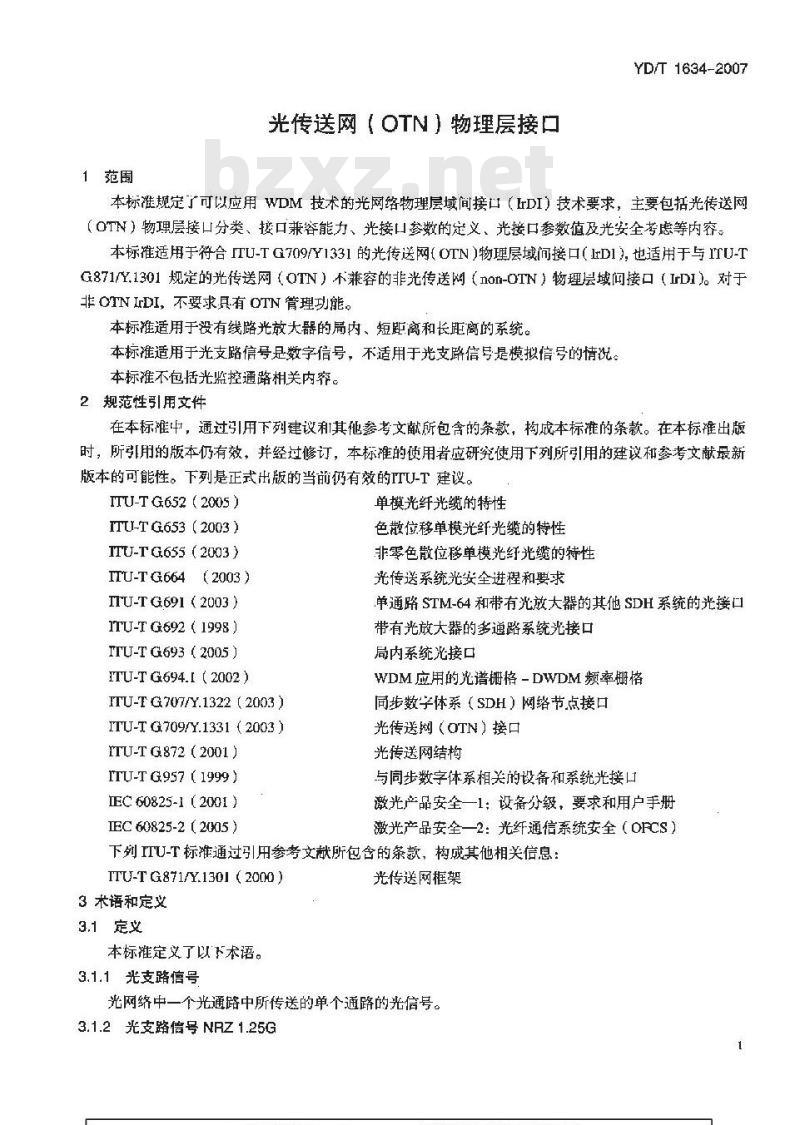

光传送网（OTN）物理层接口
YD/T 1634-2007
本标准规定了可以应用WDM技术的光网络物理层域间接口（IrDI）技术要求，主要包括光传送网（OTN）物理层接口分类、接口兼容能力、光接口参数的定义、光接口参数值及光安全考虑等内容、本标准适用于符合ITU-TG709/Y1331的光传送网（OTN）物理层域问接口（IrD1)，也适用于与ITU-TG871/Y.1301规定的光传送网（OTN）不兼容的非光传送网（non-OTN）物理层域间接口（IrDI）。对于非OTNIrDI，不要求具有OTN管理功能。本标准适用于没有线路光放大器的局内、短距离和长距离的系统。本标准适用于光支路信号是数字信号，不适用于光支路信号是模拟信号的情况。本标准不包括光监控通路相关内睿。2规范性引用文件
在本标准中，通过引用下列建议和其他参考文献所包含的条款，构成本标准的条款。在本标准出版时，所引用的版本仍有效，并经过修订，本标准的使用者应研究使用下列所引用的建议和参考文献最新版本的可能性。下列是正式出版的当前仍有效的ITU-T建议。ITU-T G652 (2005)
ITU-TG653(2003)
ITU-TG655 (2003)
IIU-TG664(2003)
ITU-T G691 (2003 )
ITU-T G692 (1998)
ITU-T G693 ( 2005 )
ITU-T G694.I (2002)
ITU-T G 707/Y.1322 (2003)
ITU-T G709/Y.1331 (2003)
ITU-T G872 (2001)
ITU-T G957 (1999)
EC60825-1(2001)
IEC 60825-2 (2(05 )
单模光纤光缆的特性
色散位移单模光纤光缆的特性
非零色散位移单模光光缆的特性光传送系统光安全进程和要求
.单通路STM-64和带有光放大器的其他SDH系统的光接口带有光放大器的多通路系统光接口局内系统光接口
WDM应用的光谱栅格-DWDM频率栅格同步数字体系（SDH）网络节点接口光传送均（OTN）接口
光传送网结构
与同步数字体系相关的设备和系统光接口激光产品安全一1：设备分级，要求和用户手册激光产品安全一2：光纤通信系统安全（OFCS）下列ITU-T标准通过引用参考文献所包含的条款，构成其他相关信息：TTU-TG871/Y.130I(2000)
3术语和定义
3.1定义
本标准定义了以下术语。
3.1.1光支路信号
光传送网框架
光网络中一个光通路中所传送的单个通路的光信号。3.1.2光支路信号NRZ1.25G
YD/T 1634-2007
适用于非归零连续数字信号的线路码型，从标称的622Mbit/s到1.25Gbit/s。光支路信号NRZ1.25G包括符合ITU-T建议G707/Y.1322的STM-4信号。3.1.3光支路信号NRZ2.5G
适用于非归零连续数字信号的线路码型，从标称的622Mbit/s到2.67Gbit/s。光支路信号NRZ2.5G包括符合ITU-T建议G707/Y.1322的STM-16信号和符合ITU-TG709/Y.F331的OTU1信号。3.1.4光支路信号 NRZ 10G
适用于非归零连续数字信号的线路码型，从标称的2.4Gbit/s系列到10.71Gbit/s。光支路信号NRZ10G包括符合TTU-T建议G707/Y.1322的STM-64信号和符合ITU-TG.709/Y.1331的OTU2信号。3.1.5光支路信号 NFZ 40G
适用于非归零连续数亨信号的线路码型，从标称的9.9Gbius系列到43.02Gbit/s。光支路信号NRZ40G包括符合ITU-T建议G707/Y.1322的STM-256信号和符合ITU-TG709/Y.1331的OTU3信号。3.1.6光支路信号 RZ40G
适用于归零连续数亨信号的线路码型，从标称的9.9GbiV/s系列到43.02Gbit/s。光支路信号RZ40G包括符合ITU-T建议G707/Y.1322的STM-256信号和符合ITU-TG709/Y.1331的OTU3信号。3.1.71阶光传输段（OTS1】
在两个光网元之间提供一个光通路传送的单个光通路信号。3.1.8n阶光传输段[OTS]
提供一个光复用段传送的多通路信号，可依次在两个网元之间提供n（n>1）个通路的传送。3.1.9非 OTN ( non-OTN )
nOn-OTN指与ITU-TG871/Y.1301建议所描述的OTN体系不兼容的系统。non-OTN系统可能依赖于用户所定义的开销信息，对单通路用户信号进行性能检测、管理和保护倒换恢复。3.2其他标准中定义的术语
3.2.1光监控通路（OSC】
参见 ITU-T G692 建议。
3.2.2完全标准化的OTUk（OTUk）参见ITU-TG.709/Y.1331建议。
3.2.3 域内接口(laDI)
参见 FTU-T G.872 建议。
3.2.4域间接口（IrDI)
参见ITU-T G.872建议
3.2.5光通路【OCh】
参见 ITU-T G.872 建议。
3.2.6光复用段【OMS]
参见 ITU-T G.872 建议。
3.2.7光传输段（OTS）
参见 ITU-T G.872 建议。
3.2.83R再生
参见ITU-TG.872建议。
4缩略语
下列缩略语适用于本标准
MPI-RM
MPI-SM
(Regeneration ) Re-amplification, reshapingYD/T 1634-2007
（再生）再放大、再整形
（Regeneration）Re-amplitication，reshaping，retiming（再生）再放大、再整形、再定时Avalanche Photodiode
Automatic Power Reduction
Asynchronous Transfer Mode
Bit Error Ratio
Dispersion Compensation
Differential Group Delay
Dense Wavelength Division MultiplexingExtinction Ratio
Forward Error Correction
for further study
Intra-Domain Interface
Intermet Protocol
Inter-Domain Interface
Multi-Longitudinal Mode
Main Path Interface
雪崩增益二极管
自动功率降低
异步转移模式
比特差错率
色散补偿
差分群时延
密集波分复用
消光比
前向纠错
进一步研究
域内接口
互联网协议
城间接口
多纵模
主光通道接口
Singke channel Receive Main Path Interface reference point单通路接收主光通道接口参考点Multichannel receive main path interface reference point多通路接收主光通道接口参考点Single channel source main path intetface reference point单通路发送主光通道接口参考点Multichannel source main path interfacereferencepointNot Applicable
Network Element免费标准bzxz.net
Non-Return to Zero
Optical Amplifier
Optical Add-Drop MultiplexerOptical Channel
Optical Demultiplexer
Optical-to-Electrical-to-OpticalOptical Multiplexer
Optical Multiplex Section
Optical Net work Element
Optical Supervisory Channel
Optical Transport Network
多通路发送主光通道接口参考点不适用
非归零
光放大器
光分插复用器
光通路
光解复用器
光—电—光電
光复用器
光复用段
光网元
光监控通路
光传送网
YD/T 1634-2007
5光接口分类
5.1应用
Optical Transmission SectionOptical TransmissionSection of Level 1Optical Transmission Section of Level n光传输段
一阶光传输段
五阶光传输段
Completely slandardized optical. channel transport unit-k完全标准化光通路传送单元kP type-intrinsic-n type
PolarizationModeDispersion
Multichannel receivereferencepoint（forlineOAs）Root Mean Square
Single channel recejve refercnce pointP型-本征-N型　
偏振模色散
多通路接收参考点（采用线路0A的系统）
均方根
单通路接收参考点
Single channel（to multichannel）receivereference point单通路（进人多通路系统）接收参考点
Return to zero
Synchronous Digital HierarchySingle-Longitudinal Mode
Muitichannel source reference point ( for line OAs )归枣
同步数字体系
单纵模
多通路发送参考点（采用线路OA）Single channel(frum mullichannel ) source reference point单通路（从多通路系统中山来）发送参考点
Synchronous Optical Netw orkSingle channel source reference pointWavelength Division Miltiplexing同步光网络
单通路发送参考点
波分复用
本标准描述了单通路和多通路系统，并规范了域间接口的光接口参数和指标。本标准中的应用代码主要应用在相应的光支路信号级别上（定义为“复数”应用代码，包含字母P）。例如，对于代码PII1-2D2,应当既支持ITU-TG707/Y.1322定义的STM-64比特速率的信号，又支持ITU-TG709/Y.1331定义的OTU2信号
TU-TG872建议中规定，在点到点配置中管理域之间进行互连时要求衍合标准的互联。不同管理域之间的联要求对穿越域间接口（IrDI）的特征信息进行规范，域间接的规范满足G707/Y.1322、G709/Y.1331及其他的相关规范。对特征信息的定义，包括信号比特速率，格式和字节定位不在本标准定义之中。
从传送的观点来看，一个光路的连接表征为模拟信号的特征（如光传输过程中的损伤、色散、光纤的非线性、光效大器的自发增益噪声，这些效应造成的噪声累积与模拟网络中的噪声累积和摄伤是类似的）。在数字网络中，消除这些损伤的影响可以通过3R再生功能，根据工程设计所要求满足的比特差错性能在传输通道中确定3R再生的位置。在OTN中，同样要求有3R再生功能保证OTN的比特差错性能。目前，3R再生是一个光一电一光转换过程。2R再生，在特殊应用中作为在IDI中的3R再生的备用方案有待研究；全光2R/3R再生有待研究。4
YD/T 1634-2007
IrDI可以通过单通路或多通路接口实现，多通路IDI需要增加波长复用/解复用设备，或光放大器。与具备同样的单通路IrDI相比，多通路rDI使用更少的光红，图6是一个单通路IrDI系统，图3、图4和图5是3种多通路IrDI系统。
本标准提供了在接口两端具有3R再生功能的单通路和多通路IDI物理层参数值，相应接口见图3、图4、图5和图6。
本标准采用了一种“黑厘子”的措述方法，只规范IDI的光接口，不规范“黑匣子”内部组成部分和组成部分之间的连接。对“黑厘子”的功能要求来说，必须要具备3R功能。单通路域问接口规范的内容包括：相应NRZ 2.5G，NRZ10G和NR之 40G的通路比特率：局内，短距和长距；单向传输。将来规范RZ40G速率和线路编码的IrDIs单通路接口，参见附录F。附录C进一步描述了单通路用户接口功能。本标准规定多通路域间接口，这种接口应用于多达16通路，中心频率符合G694.1建议，通路比特率为NRZ2.5G和NRZ 10G，局内和短距（40 km）光复用段单跨段，单向传输的点到点配置。本标准还规范了将来可能会出现的多通路接口，这种接口应用于多达16通路，中心频率符合G694.1建议，通路比特率为NRZ 2.5G和NR10G，长距（80 km）光复用段单跨段（不使用线路放大器），单向传输和点到点配置。
5.2参考点
OTN中光网元（ONE）的“通用”参考点的描述参见附录D。图 1 和图2描述了适用于多通路 IrDI 和单通路 IrDI的相关参考点。多通路
发送设备
发送设备
图中参考点定义如下：
MPI-Sy
主光迎道
MPI-Ry
图 1 多通路 IrDI 参考配置
单通路
单通路光通道
MPIL-R
图2单通路IrDI考配置
接收设备
接收设备
一MPI-S（单通路）参考点位于每个光网元支路输出接口的光连接器之后：一MPI-R（单通路）参考点位于每个光网元支路输人接口的光连接器之前的光纤上；MPI-SM（多通路）参考点位于光网元传送输出接口光连接器之后的光纤上；一MPI-RM（多通路）参考点位于光网元传送输入接口光连接器之前的光纤上。ITU-TG872定义了适用于IrDI和TaDI通用参考点的使用格式，详见附录E。5.3命名
应用代码定义一种应用方式下的网络、实现和体系特征。应用代码结构如下：PnWx-ytz
P表示IDI存在多种应用代码，在给定的速率等级内该多种应用代码可以适用于任何光支路信号：YD/T 1634-2007
n是应用代码中能支持的段多通路数日；W表示区段距离和衰耗：
一1表明局内应用（达到7B区段衰耗）：—S表明短距应用（11dB区段衰耗）：一L表明长距应用（22B区段衰耗）：一V表明甚长距应用（33&B区段衰耗）；一U表明超长距应用（44dB区段衰耗）。x表明本应用代码所支持的最大跨段数日；y表明单通路光信号所支持的最高速率：—1表示NRZ2.5G；
— 2 表示 NRZ 10G;
—3表示NRZ40G；
一 7 表示 RZ 40G。
附录G解释这些号码的指配。
「表示功率等级：
一A表示在源端ONE使用OA作为光功率放大器，在宿端ONE使用OA作为前置放大器；一B表示只使用功率放大器；
一C表示只使用前置放大器：
一D表示不使用放大器。
Z表示所使用的光源和光纤种类：—1为符合G.652光纤的标称波长1310mm的光源；一2为符合G.652光纤的标称波长1550mm的光源；一3为符合G.653光纤的标称波长1550mm的光源；一5为符合G.655（非零色散位移）光纤的标称波长1550mm的光源。本标推只对单跨段的IrDI（x=1）系统定义了物理参数值。如果应用双向系统，在应用代码前面加前缀“B”。对于OTN应用如下所示：BnWx-yiz
对于某些单通路应用代码，添加一些后缀，定义了6种类型的后缀：一F表示传送ITU-TG.709建议规范的FEC字节；一D表示本应用代码具有可适应色散补偿能力：二E表示本应用代码要求接收机具备色散补偿的能力（注：可以是电色散补偿）：一1表示缩短的目标距离，这些属于局内的应用代码是色散受限的。同样的目标传输距离可以通过其他技术方式实现，有待进一步研究（例如平行接口方式）：a表示本应用代码采用了适十APD接收机的发送光功率；一b表示本应用代码采用了适于PIN接收机的发送光功率。表1列举了应用代码的种类。
应用代码
PII1-1D1
P16S1-2C5
16S1-2B5
是香是
多种应用
5.4多通路域间接口
最大区
段揽耗
应用代码举例
最太区
段数目
单通路光宿号
的最大速率
NRZ10G
NRZ10G
(OTU2)
YD/T 1634-2007
适于 ONE 类型的
功率水平
不使用放大器
只使用前置政大器
只便用功率放大器
光纤类塑
多通路域接口应具有横向兼容性（多运营商），多通路非OTNIrDI适用于G652、G653和G655光纤上，可同时传输多达I6路信号，根据特定的应用代码使用NRZ2.5G或NRZ10G的光支路信号。同样的光参数适用于表10所列的全部应用代码。与横向兼容的更多要求参见第6节。根据5.3节规定的命名，表2归纳了多通路IDI应用代码。表2多通路域间接口分类
被长（am）
光纤类型
且标距离（km）（注1)
单通路光信号为
NRZ 10G
局内（1)
1 550 (G.694.1 栅隔) (注 2)
P16I1-2D2
P16I1-2D3
注1：目标臣离只是用于分类，不作为规范。注2见表10
P1611-2D5
短距离（S）
-1 550 (G.694.1 相隔)(注 2)
P16S1-2B2 和
P16S1-2C2
P16S1-2C3
应用代码中只包含字母C，功率电平适合使用前置放大器的应用方式见图3。应用代码中只包含字母B，功率电平据合使用功率放大器的应用方式见图4。应用代码中只包含字母D，功率电平不需要放大器的应用方式见图5，光网元
MPL-RM
MPT-S y
图3采用前直放大器的多通路IrD1光网元
P16S1-2B5和
P16S1-2CS
YD/T1634-2007
5.5单通路域间接口
光网元
光网元
图6为单通路域间接口。
MPI-RN
MPi-Re
MPI-SM
图 4 采用功率放大器的多通路 IrDIMFIS
图5不采用放大器的多通路DI的应用光网元
光网元
规范这些接口目标是对特定的应用代码能够实现横向兼容性（多运营商），可在G652G653或G655光纤上承载NRZ2.5G，NRZ10G或NRZ40G光支路信号。这些应用代码不会涵盖所有的距离、单通路速率、标称工作波长和光纤类型。列出的应用代码只是最大限度满足低成本所实现的各种网络的需求。表3到表7列举了5.3节定义的单通路IDI的应用代码。局内，短距、长距、甚长距和超长距应用代码的参数值见第8.2节。对于NRZ2.5G光支路信号，第8.2节定义的指标大多数情况下等同于ITU-TG957中的规定，除非G957建议有必要的调整，以保证比特差错率不劣于 10-12。对于 NRZ 10G光支路信号，第 8.2节定义的指标大多情况下等同于 ITU-T G691中的规定。
工作被长（r）
光纤类型
支路信号为NRZ2.5G
NRZ2.5G 的目标(传输距离（m）（注）参数要求
支路信号为NRZ10G
NRZ 10G的且标传输距离 kmX注)修数要求
[MPt-s4
MPT-R[
MPI-RJ
图6单通路IrDI应用
表3单通路域间接口的局内应用分类局内(1)
PII1-IDI
P1I1-2DIr
P111-2D1
P111-2D2r
VSR600-2R1VSR2000-2R1VSR2000-2L2注：百标距离只用于分类，不作为规范表 4单通路域间接口的短距应用分类应
工作波长（nm）
光纤类型
支路信号为NRZ2.5G
NRZ2.5G的目标传输距离（km）（注）数要求
支路信号为NRZ10G
NRZ10G 的目标传输距离（km）（注）参数要求
支路信号为NRZ40G
NRZ40G的目标传输距离（km）（注）参数要求
注：目标距离只用于分类，不作为规范1310
PIS1-IDI
PIS1-2D1
P111-2D2
短距（S）
PIS1-ID2
PIS1-2D2a,b
1S1-2D2bF
P1S1-3C2
YD/T 1634-2007
P111-2D3
PII1-2D5
P1S1-2D3a,b
1S1-2D3bF
PIS1-3C3
Pi1-2D5a, b
1S1-2D5bF
P1S1-3C5
