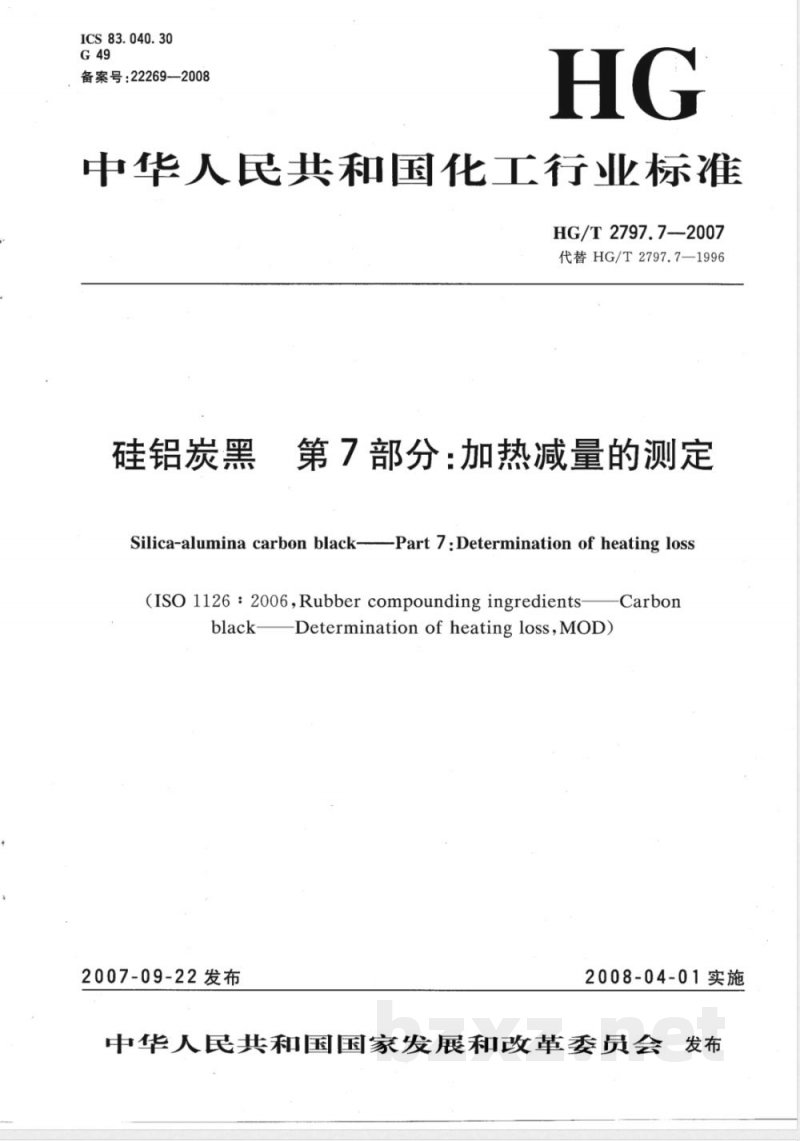

【化工行业标准(HG)】 硅铝炭黑 第7部分：加热减量的测定

ICS 83.040.30
备案号：22269--2008
中华人民共和国化工行业标准
HG/T 2797.7—2007
代替HG/T2797.7—1996
硅铝炭黑
第7部分：加热减量的测定
Silica-alumina carbon black----Part 7:Determination of heating loss(ISO 1126:2006,Rubber compounding ingredients-black-
2007-09-22发布
-DeterminationofheatinglossMOD)-Carbon
2008-04-01实施

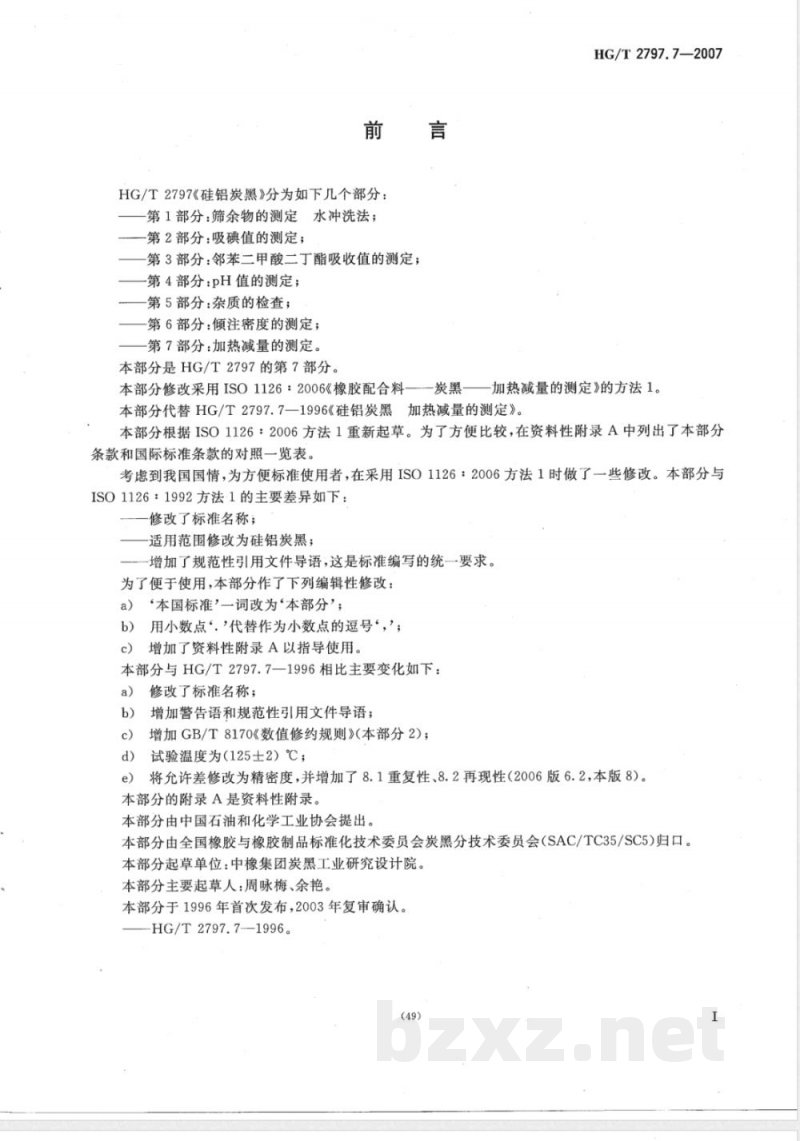

中华人民共和国国家发展和改革委员会发布前
HG/T2797《硅铝炭黑》分为如下几个部分：第1部分：筛余物的测定水冲洗法；第2部分：吸碘值的测定；
第3部分：邻苯二甲酸二丁酯吸收值的测定；第4部分：pH值的测定；
第5部分：杂质的检查；
第6部分：倾注密度的测定；
第7部分：加热减量的测定。
本部分是HG/T2797的第7部分。Www.bzxZ.net
HG/T2797.7—2007
本部分修改采用ISO1126：2006《橡胶配合料—炭黑——加热减量的测定》的方法1。本部分代替HG/T2797.7—1996《硅铝炭黑加热减量的测定》。本部分根据ISO1126：2006方法1重新起草。为了方便比较，在资料性附录A中列出了本部分条款和国际标准条款的对照一览表。考虑到我国国情，为方便标准使用者，在采用ISO1126：2006方法1时做了一些修改。本部分与ISO1126：1992方法1的主要差异如下：修改了标准名称；
适用范围修改为硅铝炭黑；
增加了规范性引用文件导语，这是标准编写的统一要求。为了便于使用，本部分作了下列编辑性修改：a)
“本国标准’一词改为“本部分”；用小数点.’代替作为小数点的逗号“，；b）
增加了资料性附录A以指导使用。本部分与HG/T2797.7—1996相比主要变化如下：a)
修改了标准名称；
增加警告语和规范性引用文件导语；c）
增加GB/T8170《数值修约规则》（本部分2）；试验温度为（125土2）℃；
将允许差修改为精密度，并增加了8.1重复性、8.2再现性（2006版6.2，本版8）。e
本部分的附录A是资料性附录。
本部分由中国石油和化学工业协会提出。本部分由全国橡胶与橡胶制品标准化技术委员会炭黑分技术委员会（SAC/TC35/SC5)归口。本部分起草单位：中橡集团炭黑工业研究设计院。本部分主要起草人：周咏梅、余艳。本部分于1996年首次发布，2003年复审确认。HG/T2797.7-—1996。

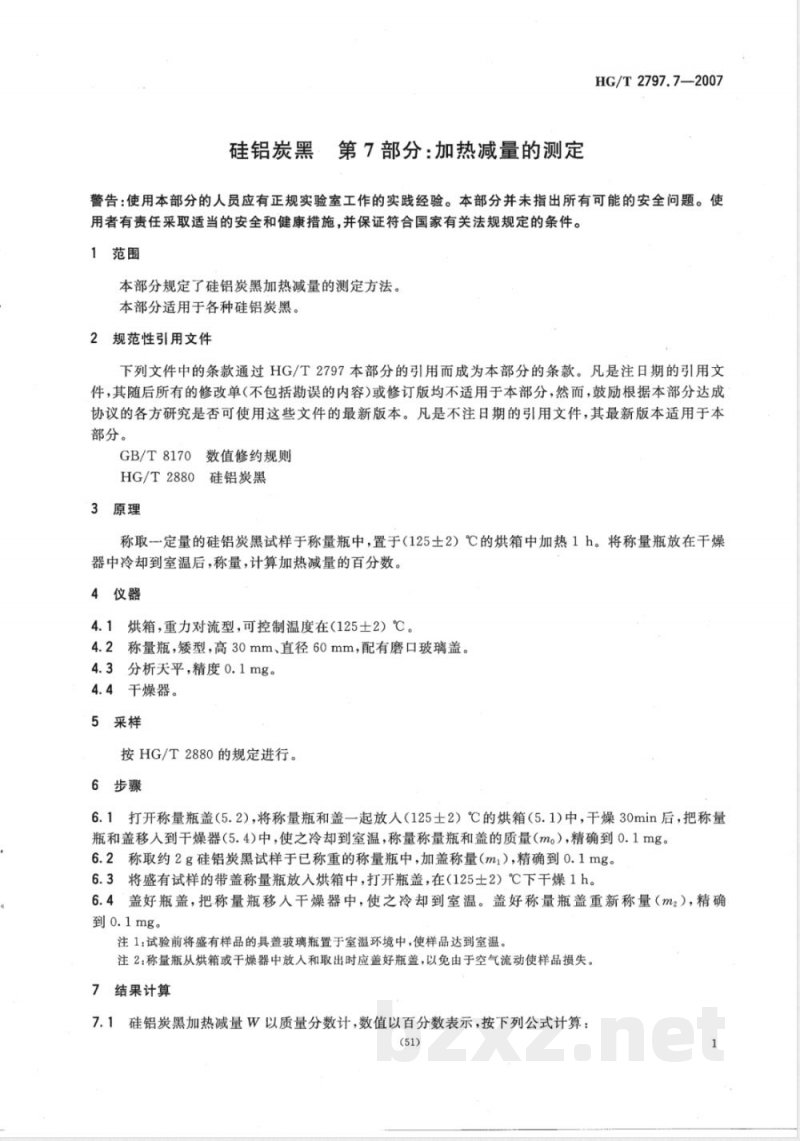

硅铝炭黑：
第7部分：加热减量的测定
HG/T2797.7—2007
警告：使用本部分的人员应有正规实验室工作的实践经验。本部分并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
本部分规定了硅铝炭黑加热减量的测定方法。本部分适用于各种硅铝炭黑。
2规范性引用文件
下列文件中的条款通过HG/T2797本部分的引用而成为本部分的条款。凡是注日期的引1用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T8170数值修约规则
HG/T2880
3原理
硅铝炭黑
称取-定量的硅铝炭黑试样于称量瓶中，置于（125士2）℃的烘箱中加热1h。将称量瓶放在干燥器中冷却到室温后，称量，计算加热减量的百分数。4仪器
4.1烘箱，重力对流型，可控制温度在（125士2）℃。4.2称量瓶，矮型，高30mm、直径60mm，配有磨口玻璃盖。4.3分析天平，精度0.1mg
4.4干燥器。
5采样
按HG/T2880的规定进行。
6步骤
6.1打开称量瓶盖（5.2），将称量瓶和盖一起放人（125土2）℃的烘箱（5.1）中，干燥30min后，把称量瓶和盖移人到于燥器（5.4)中，使之冷却到室温，称量称量瓶和盖的质量（m。），精确到0.1mg。6.2称取约2g硅铝炭黑试样于已称重的称量瓶中，加盖称量（m1），精确到0.1mg。6.3将盛有试样的带盖称量瓶放入烘箱中，打开瓶盖，在（125士2）℃下干燥1h。6.4盖好瓶盖，把称量瓶移人干燥器中，使之冷却到室温。盖好称量瓶盖重新称量（m2），精确到0.1mg。
注1：试验前将盛有样品的具盖玻璃瓶置于室温环境中，使样品达到室温。注2：称量瓶从烘箱或干燥器中放人和取出时应盖好瓶盖，以免由于空气流动使样品损失。7结果计算
7.1硅铝炭黑加热减量W以质量分数计，数值以百分数表示，按下列公式计算：(51)

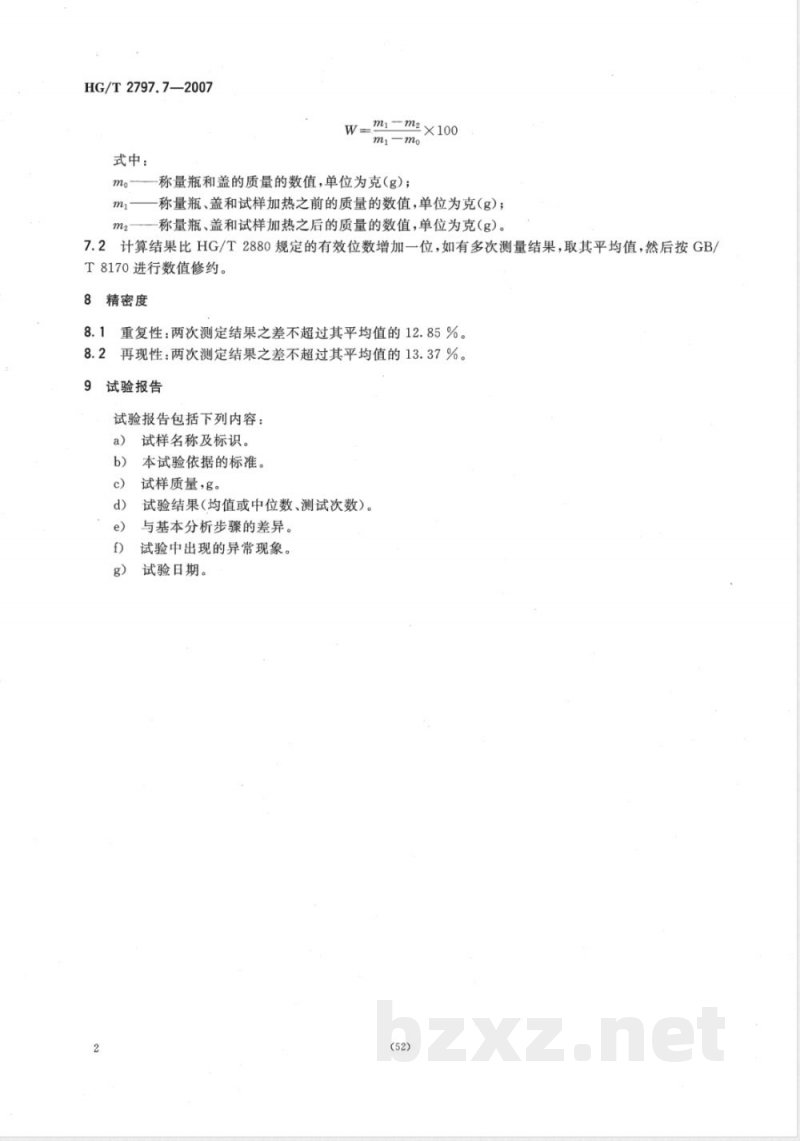

HG/T2797.7—2007
式中：
m m2 ×100
称量瓶和盖的质量的数值，单位为克（g）；称量瓶、盖和试样加热之前的质量的数值，单位为克（g）；称量瓶、盖和试样加热之后的质量的数值，单位为克（g）。7.2计算结果比HG/T2880规定的有效位数增加一位，如有多次测量结果，取其平均值，然后按GB/T8170进行数值修约。
精密度
8.1重复性：两次测定结果之差不超过其平均值的12.85%8.2再现性：两次测定结果之差不超过其平均值的13.37%。试验报告
试验报告包括下列内容：
试样名称及标识。
本试验依据的标准。
试样质量，g。
试验结果(均值或中位数、测试次数）。与基本分析步骤的差异。
试验中出现的异常现象。
试验日期。

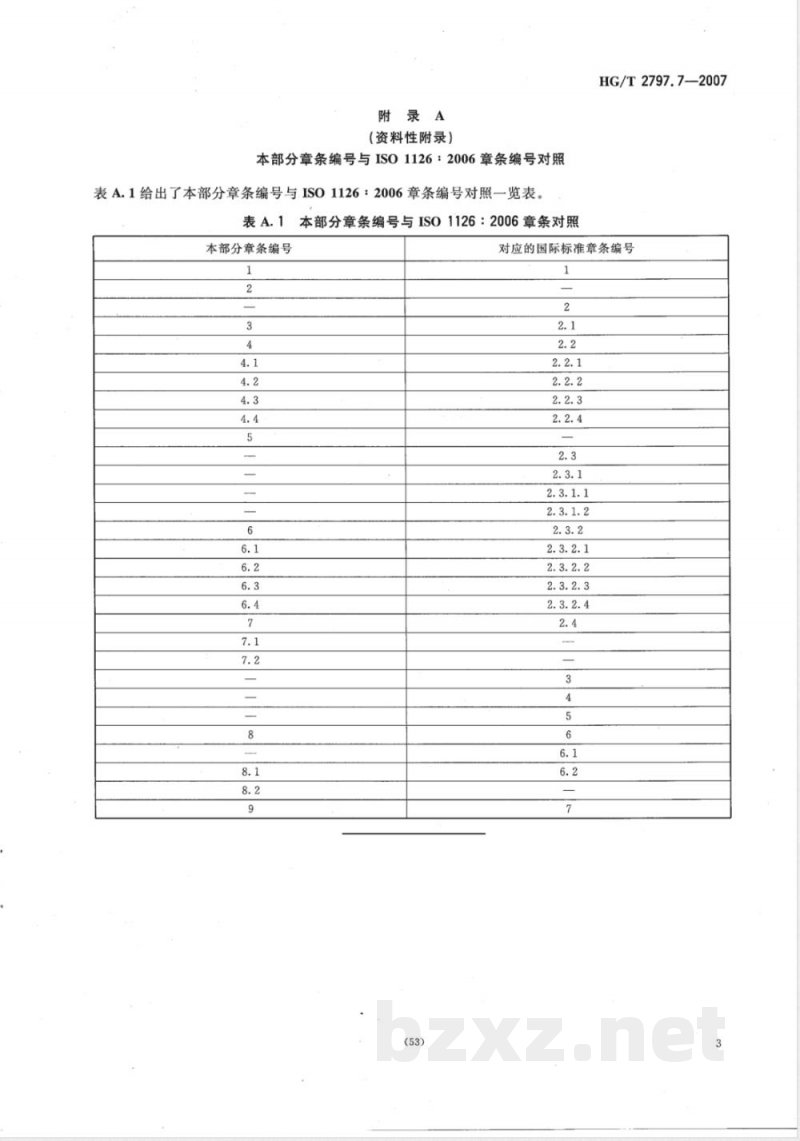

附录A
（资料性附录）
本部分章条编号与IS01126：2006章条编号对照表A.1给出了本部分章条编号与IS01126：2006章条编号对照一览表本部分章条编号与IS01126：2006章条对照表A.1
本部分章条编号
HG/T 2797.7-2007
对应的国际标准章条编号
