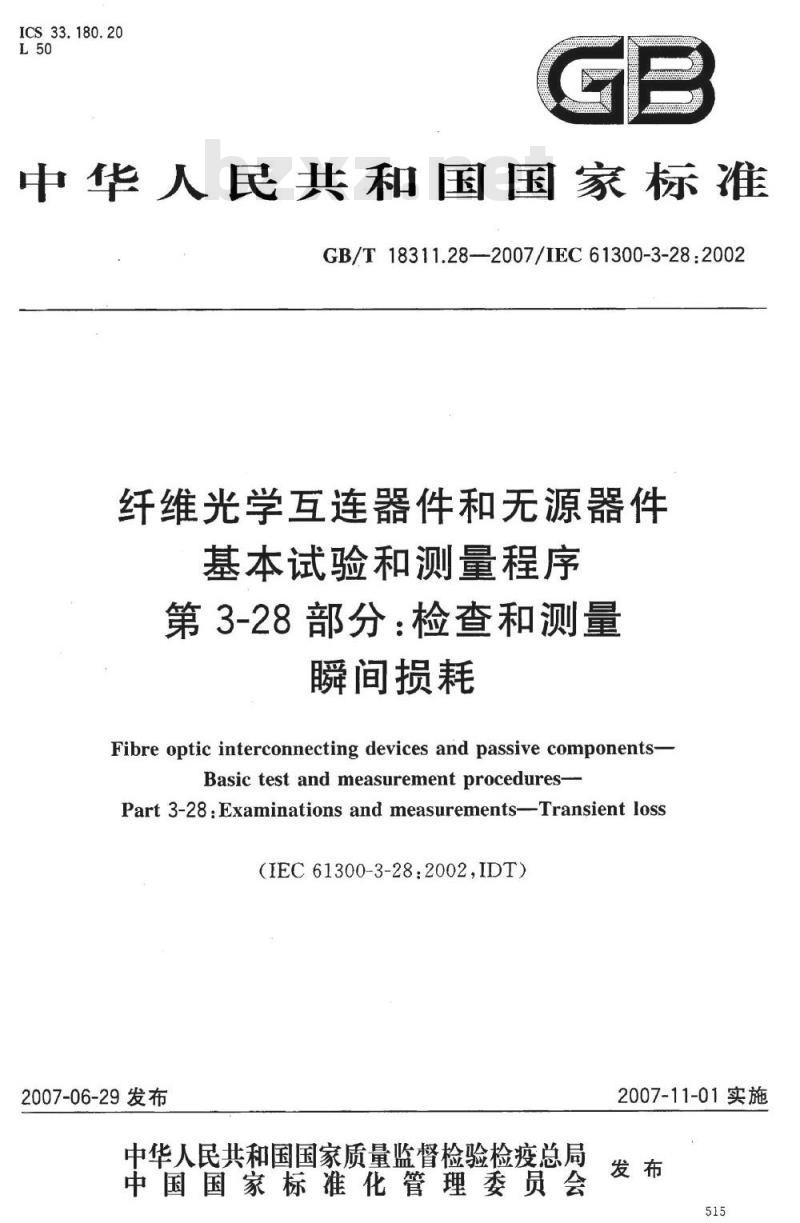

【国家标准(GB)】 纤维光学互连器件和无源器件 基本试验和测量程序 第3-28部分: 检查和测量 瞬间损耗

ICS33.180.20
中华人民共和国国家标准
GB/T18311.28-2007/IEC61300-3-28:2002纤维光学互连器件和无源器件
基本试验和测量程序
第3-28部分：检查和测量
瞬间损耗
Fibre optic interconnecting devices and passive components-Basic test and measurement procedures-Part 3-28:Examinations and measurements-Transient loss（IEC61300-3-28:2002,IDT）
2007-06-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-11-01实施

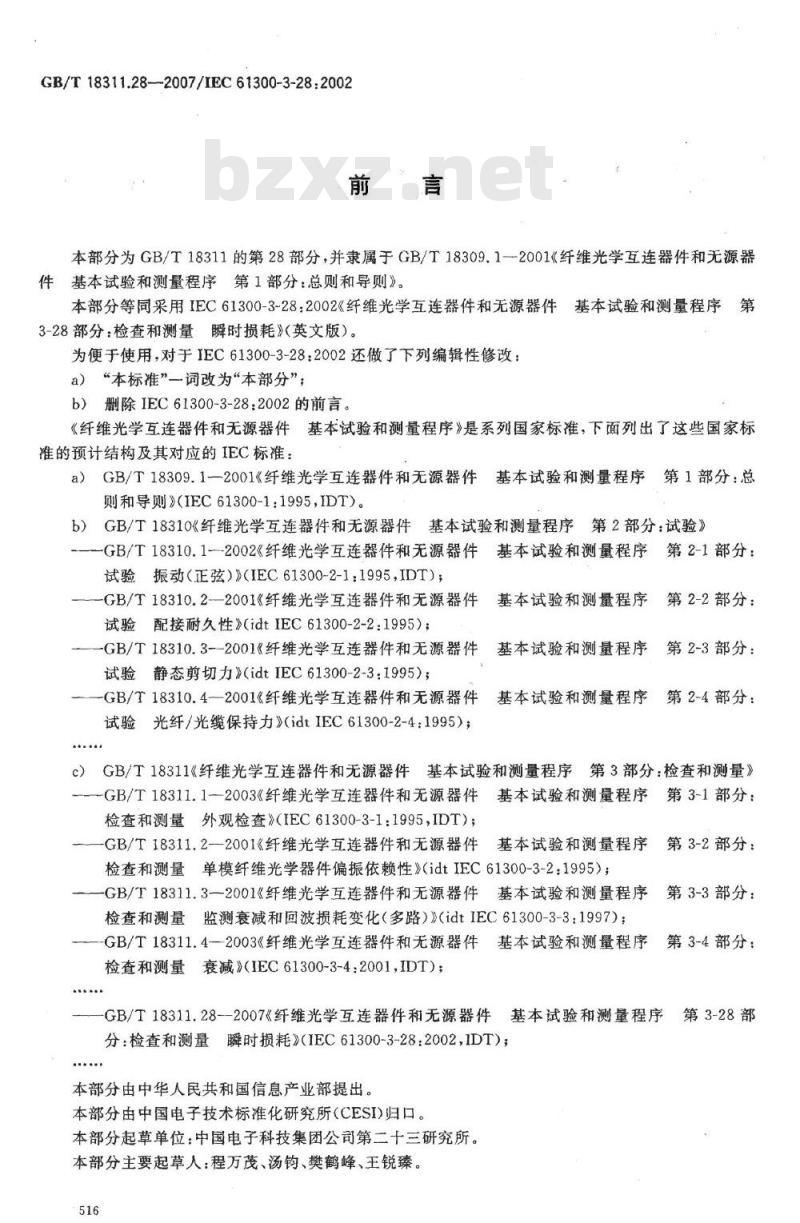

GB/T18311.28-2007/IEC61300-3-28:2002前
本部分为GB/T18311的第28部分，并隶属于GB/T18309.1-2001《纤维光学互连器件和无源器件基本试验和测量程序第1部分：总则和导则》。本部分等同采用IEC61300-3-28：2002《纤维光学互连器件和无源器件基本试验和测量程序第3-28部分：检查和测量瞬时损耗》（英文版）。为便于使用，对于IEC61300-3-28:2002还做了下列编辑性修改：a）“本标准”一词改为“本部分”，b）删除IEC61300-3-28：2002的前言。《纤维光学互连器件和无源器件基本试验和测量程序》是系列国家标准，下面列出了这些国家标准的预计结构及其对应的IEC标准：a）GB/T18309.1一2001《纤维光学互连器件和无源器件基本试验和测量程序第1部分：总
则和导则》（IEC61300-1：1995，IDT）。b）GB/T18310《纤维光学互连器件和无源器件基本试验和测量程序第2部分：试验》-GB/T18310.12002《纤维光学互连器件和无源器件基本试验和测量程序第2-1部分：试验振动（正弦）》（IEC61300-2-1：1995，IDT）；牛基本试验和测量程序
-GB/T18310.2-—2001《纤维光学互连器件和无源器件试验配接耐久性》(idtIEC61300-2-2:1995）；-GB/T18310.3--2001《纤维光学互连器件和无源器件基本试验和测量程序试验静态剪切力》（idtIEC61300-2-3：1995）；-GB/T18310.42001《纤维光学互连器件和无源器件基本试验和测量程序
试验光纤/光缆保持力》（idtIEC61300-2-4：1995）；第2-2部分：
第2-3部分：
第2-4部分：
c）GB/T18311《纤维光学互连器件和无源器件基本试验和测量程序第3部分：检查和测量》-GB/T18311.1-2003《纤维光学互连器件和无源器件基本试验和测量程序第3-1部分：检查和测量外观检查》（IEC61300-3-1：1995，IDT）；GB/T18311.2一2001《纤维光学互连器件和无源器件基本试验和测量程序检查和测量单模纤维光学器件偏振依赖性》(idtIEC61300-3-2：1995）；第3-2部分：
第3-3部分：
一GB/T18311.3一2001《纤维光学互连器件和无源器件基本试验和测量程序检查和测量监测衰减和回波损耗变化（多路）》（idtIEC61300-3-3：1997）；第3-4部分：
-GB/T18311.4一2003《纤维光学互连器件和无源器件基本试验和测量程序第检查和测量衰减》（IEC61300-3-4：2001，IDT）；-GB/T18311.28--2007《纤维光学互连器件和无源器件基本试验和测量程序第3-28部分：检查和测量瞬时损耗》（IEC61300-3-28：2002，IDT)；本部分由中华人民共和国信息产业部提出。本部分由中国电子技术标准化研究所（CESI)归口。本部分起草单位：中国电子科技集团公司第二十三研究所。本部分主要起草人：程万茂、汤钩、樊鹤峰、王锐臻。516

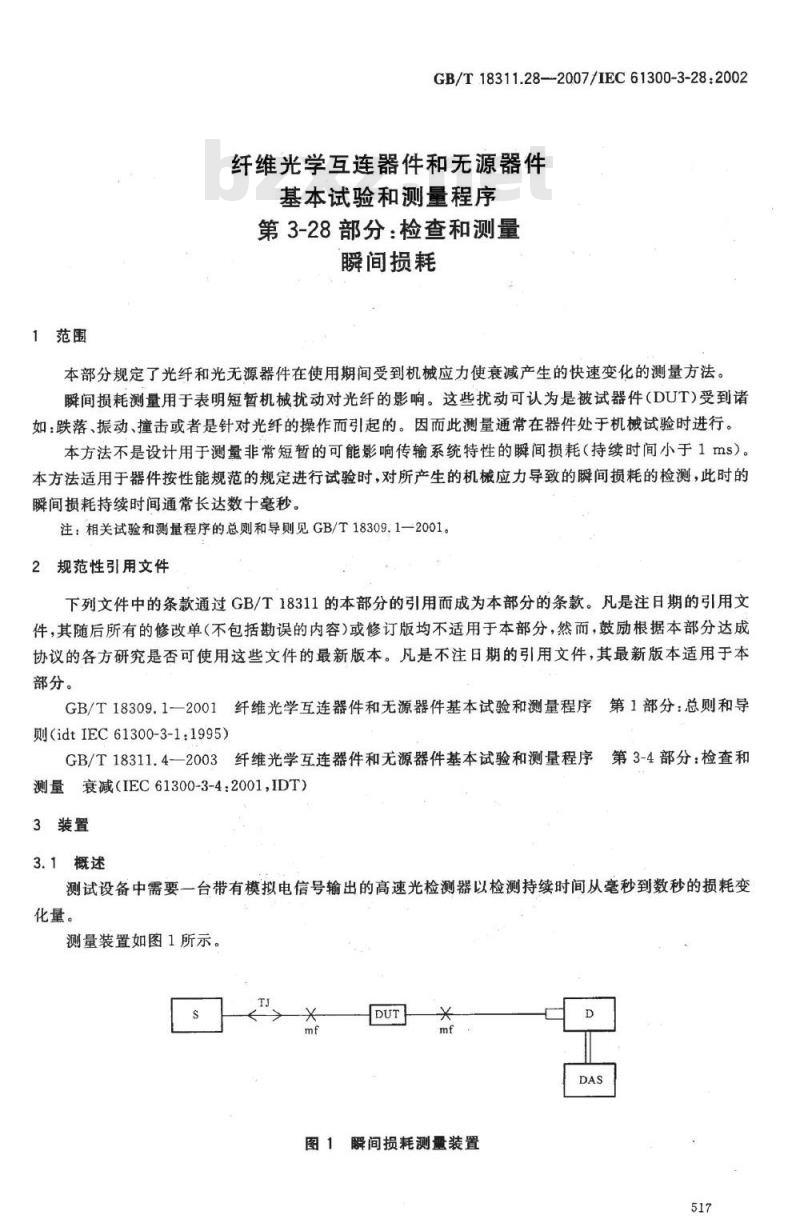

1范围
GB/T18311.28—-2007/IEC61300-3-28:2002纤维光学互连器件和无源器件
基本试验和测量程序
第3-28部分：检查和测量
瞬间损耗
本部分规定了光纤和光无源器件在使用期间受到机械应力使衰减产生的快速变化的测量方法。瞬间损耗测量用于表明短暂机械扰动对光纤的影响。这些扰动可认为是被试器件（DUT)受到诸如：跌落、振动、撞击或者是针对光纤的操作而引起的。因而此测量通常在器件处于机械试验时进行。本方法不是设计用于测量非常短暂的可能影响传输系统特性的瞬间损耗（持续时间小于1ms）。本方法适用于器件按性能规范的规定进行试验时，对所产生的机械应力导致的瞬间损耗的检测，此时的瞬间损耗持续时间通常长达数十毫秒。注：相关试验和测量程序的总则和导则见GB/T18309.1一2001。2规范性引用文件
下列文件中的条款通过GB/T18311的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T18309.1一2001纤维光学互连器件和无源器件基本试验和测量程序第1部分：总则和导则（idtIEC61300-3-1：1995)
GB/T18311.4一2003纤维光学互连器件和无源器件基本试验和测量程序第3-4部分：检查和测量衰减（IEC61300-3-4:2001,IDT）3装置
3.1概述
测试设备中需要一台带有模拟电信号输出的高速光检测器以检测持续时间从毫秒到数秒的损耗变化量。
测量装置如图1所示。
图1瞬间损耗测量装置

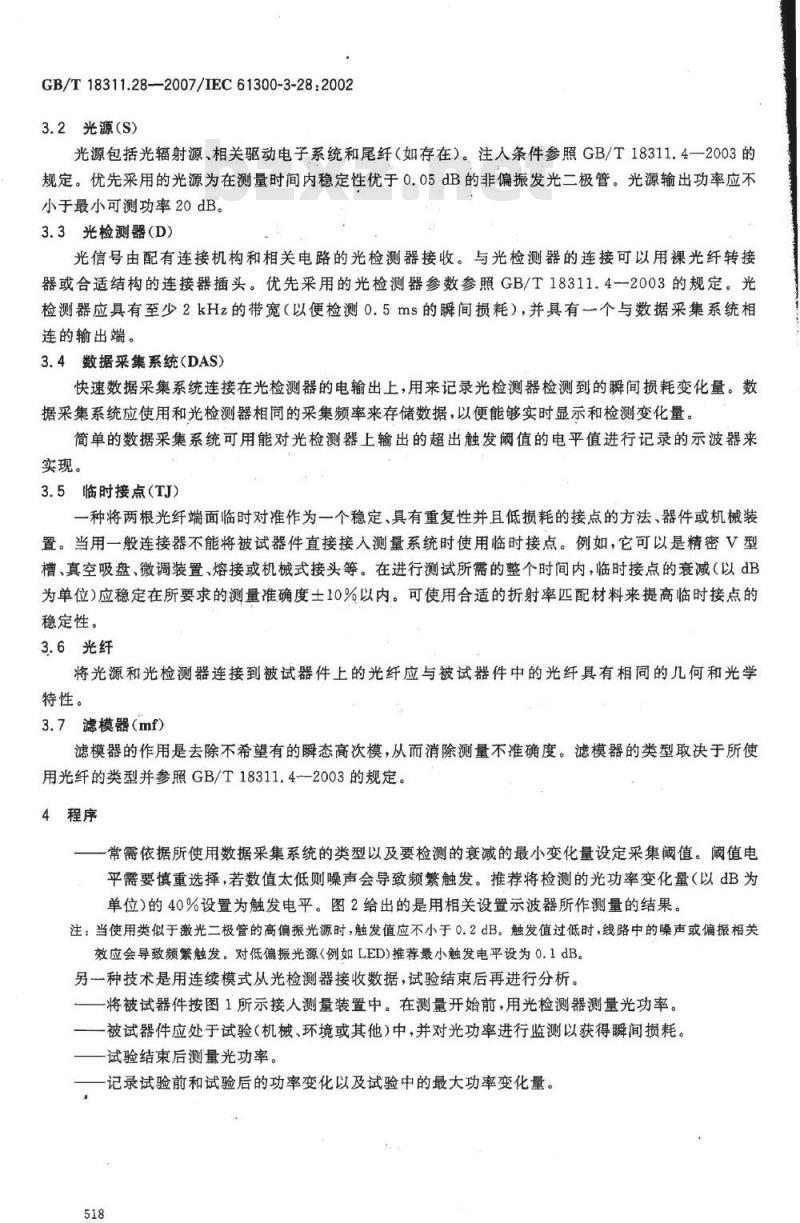

GB/T18311.28-—2007/IEC61300-3-28:20023.2光源（S）
光源包括光辐射源、相关驱动电子系统和尾纤（如存在）。注入条件参照GB/T18311.4-—2003的规定。优先采用的光源为在测量时间内稳定性优于0.05dB的非偏振发光二极管。光源输出功率应不小于最小可测功率20dB。
3.3光检测器(D)
光信号由配有连接机构和相关电路的光检测器接收。与光检测器的连接可以用裸光纤转接器或合适结构的连接器插头。优先采用的光检测器参数参照GB/T18311.4--2003的规定。光检测器应具有至少2kHz的带宽（以便检测0.5ms的瞬间损耗），并具有一个与数据采集系统相连的输出端。
3.4数据采集系统（DAS）
快速数据采集系统连接在光检测器的电输出上，用来记录光检测器检测到的瞬间损耗变化量。数据采集系统应使用和光检测器相同的采集频率来存储数据，以便能够实时显示和检测变化量。简单的数据采集系统可用能对光检测器上输出的超出触发阅值的电平值进行记录的示波器来实现。
3.5临时接点（TJ）
一种将两根光纤端面临时对准作为一个稳定、具有重复性并且低损耗的接点的方法、器件或机械装置。当用一般连接器不能将被试器件直接接入测量系统时使用临时接点。例如，它可以是精密V型槽、真空吸盘、微调装置、熔接或机械式接头等。在进行测试所需的整个时间内，临时接点的衰减（以dB为单位）应稳定在所要求的测量准确度土10%以内。可使用合适的折射率匹配材料来提高临时接点的稳定性。
3.6光纤
将光源和光检测器连接到被试器件上的光纤应与被试器件中的光纤具有相同的几何和光学特性。
3.7滤模器（mf)
滤模器的作用是去除不希望有的瞬态高次模，从而消除测量不准确度。滤模器的类型取决于所使用光纤的类型并参照GB/T18311.4—2003的规定。4程序
一常需依据所使用数据采集系统的类型以及要检测的衰减的最小变化量设定采集阈值。阈值电平需要慎重选择，若数值太低则噪声会导致频繁触发。推荐将检测的光功率变化量（以dB为单位）的40%设置为触发电平。图2给出的是用相关设置示波器所作测量的结果。注：当使用类似于激光二极管的高偏振光源时，触发值应不小于0.2dB。触发值过低时，线路中的噪声或偏振相关效应会导致频繁触发。对低偏振光源（例如LED)推荐最小触发电平设为0.1dB另一种技术是用连续模式从光检测器接收数据，试验结束后再进行分析。一将被试器件按图1所示接人测量装置中。在测量开始前，用光检测器测量光功率。-被试器件应处于试验（机械、环境或其他）中，并对光功率进行监测以获得瞬间损耗。试验结束后测量光功率。
一记录试验前和试验后的功率变化以及试验中的最大功率变化量。518

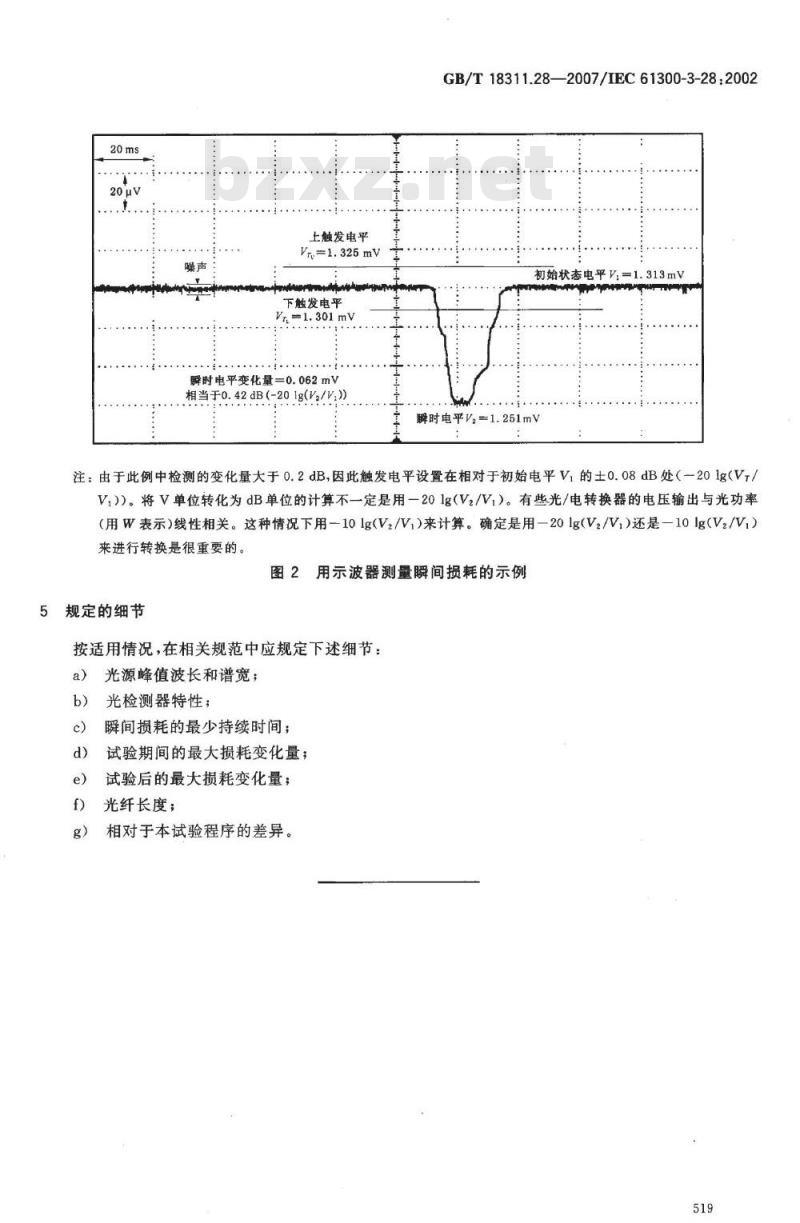

上触发电平
Vr=1.325mV
下触发电平
瞬时电平变化量=0.062mV
相当于0.42dB(-201g(Vz/V,)
GB/T18311.28—2007/IEC61300-3-28：2002初始状态电平V,=1.313mV
瞬时电平V，=1.251mV
注：由于此例中检测的变化量大于0.2dB,因此触发电平设置在相对于初始电平Vi的士0.08dB处（一201g(Vz/V.))。将V单位转化为dB单位的计算不一定是用一20lg(V/V,）。有些光/电转换器的电压输出与光功率（用W表示）线性相关。这种情况下用一10lg(V./V）来计算。确定是用一20lg(V./V,）还是一10lg(Vz/V,）来进行转换是很重要的。免费标准bzxz.net
图2用示波器测量瞬间损耗的示例规定的细节
按适用情况，在相关规范中应规定下述细节：光源峰值波长和谱宽；
光检测器特性；
瞬间损耗的最少持续时间；
试验期间的最大损耗变化量；
试验后的最大损耗变化量；
光纤长度；
相对于本试验程序的差异。
