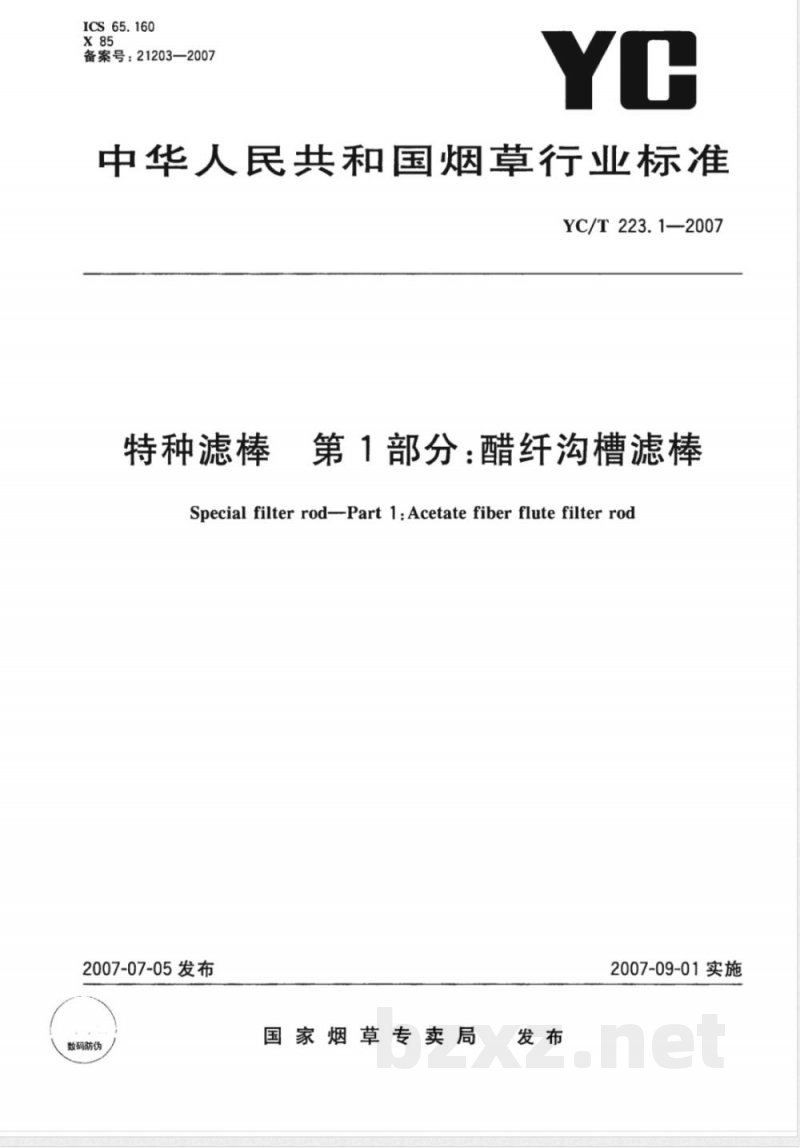

【烟草行业标准(YC)】 特种滤棒 第1部分：醋纤沟槽滤棒

ICS_65.160
备案号：21203—2007
中华人民共和国烟草行业标准
YC/T223.1—2007
特种滤棒
第1部分：醋纤沟槽滤棒
Special filter rod--Part 1:Acetate fiber flute filter rod2007-07-05发布
数码防伪
国家烟草专卖局
2007-09-01实施

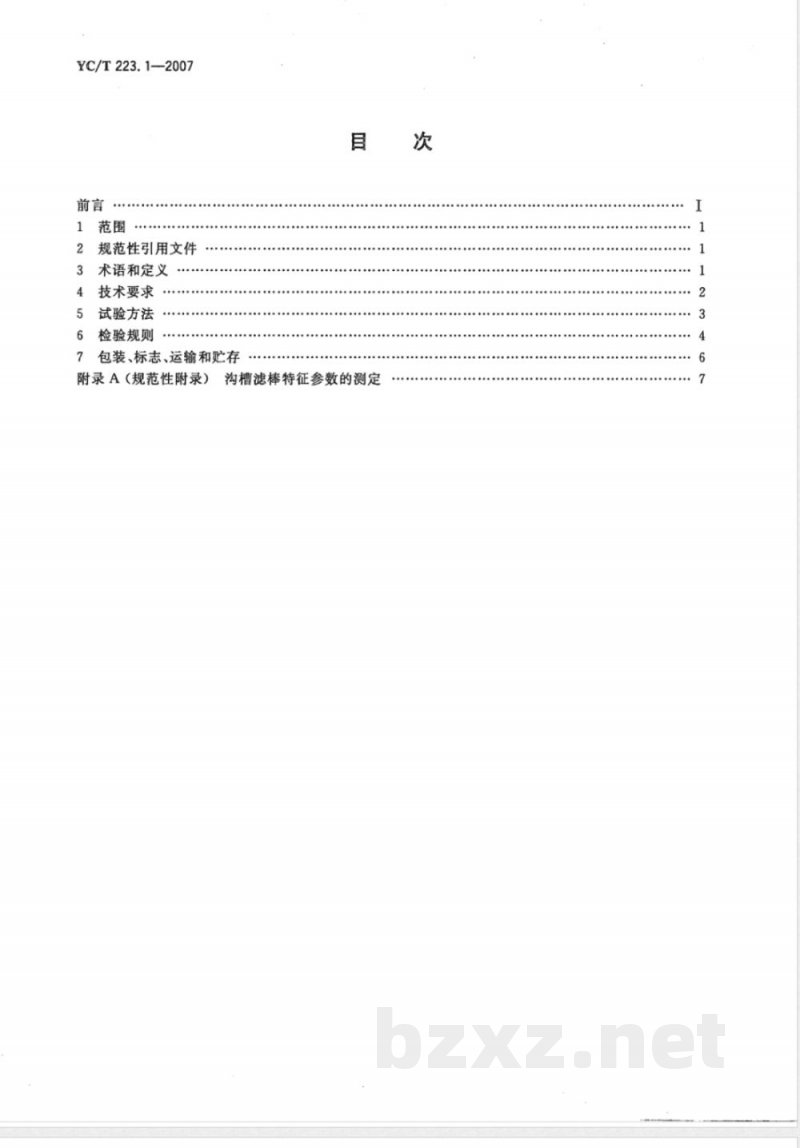

YC/T223.1—2007
2规范性引用文件
3术语和定义
技术要求
5试验方法
6检验规则
包装、标志、运输和贮存
附录A（规范性附录）
沟槽滤棒特征参数的测定

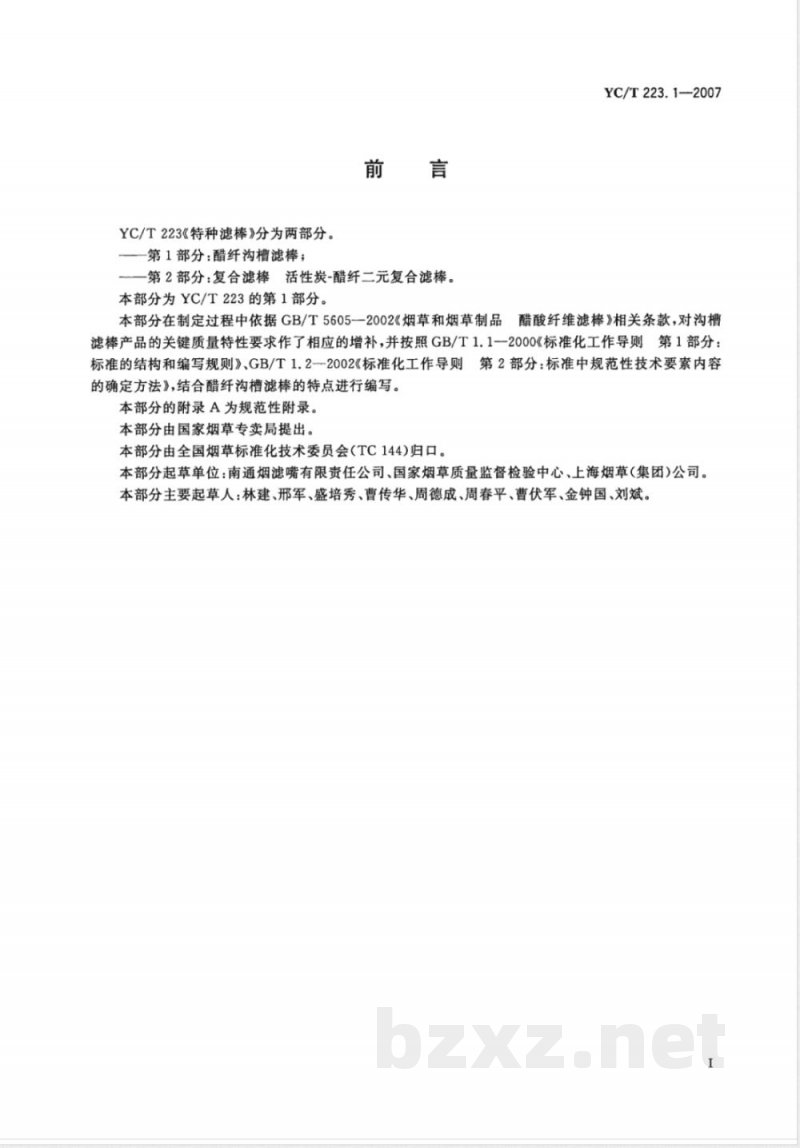

YC/T223《特种滤棒》分为两部分。第1部分：醋纤沟槽滤棒；
一第2部分：复合滤棒活性炭-醋纤二元复合滤棒。本部分为YC/T223的第1部分。
YC/T223.1—2007
本部分在制定过程中依据GB/T5605一2002《烟草和烟草制品醋酸纤维滤棒》相关条款，对沟槽滤棒产品的关键质量特性要求作了相应的增补，并按照GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》、GB/T1.2--2002《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》，结合醋纤沟槽滤棒的特点进行编写。本部分的附录A为规范性附录。
本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会（TC144)归口。本部分起草单位：南通烟滤嘴有限责任公司、国家烟草质量监督检验中心、上海烟草（集团)公司。本部分主要起草人：林建、邢军、盛培秀、曹传华、周德成、周春平、曹伏军、金钟国、刘斌。I

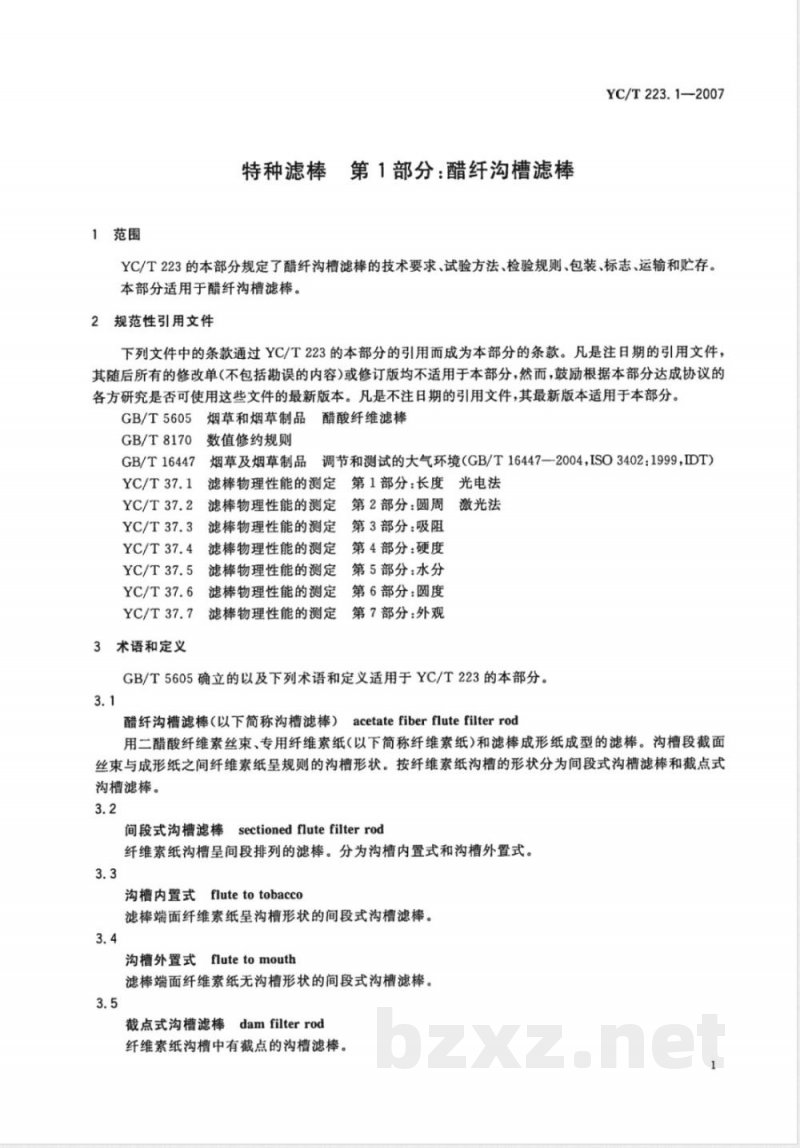

1范围
特种滤棒第1部分：醋纤沟槽滤棒YC/T223.1—2007
YC/T223的本部分规定了醋纤沟槽滤棒的技术要求、试验方法、检验规则、包装、标志、运输和贮存。本部分适用于醋纤沟槽滤棒。
2规范性引用文件
下列文件中的条款通过YC/T223的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。烟草和烟草制品醋酸纤维滤棒
GB/T5605
数值修约规则
GB/T8170
GB/T16447
调节和测试的大气环境（GB/T16447—2004，ISO3402：1999，DT)烟草及烟草制品
YC/T37.1滤棒物理性能的测定
第1部分：长度光电法
滤棒物理性能的测定
滤棒物理性能的测定
滤棒物理性能的测定
滤棒物理性能的测定
YC/T37.6滤棒物理性能的测定
滤棒物理性能的测定
3术语和定义
第2部分：圆周激光法
第3部分：吸阻
第4部分：硬度
第5部分：水分
第6部分：圆度
第7部分：外观
GB/T5605确立的以及下列术语和定义适用于YC/T223的本部分。3.1
醋纤沟槽滤棒（以下简称沟槽滤棒）acetatefiberflutefilterrod用二醋酸纤维素丝束、专用纤维素纸（以下简称纤维素纸）和滤棒成形纸成型的滤棒。沟槽段截面丝束与成形纸之间纤维素纸呈规则的沟槽形状。按纤维素纸沟槽的形状分为间段式沟槽滤棒和截点式沟槽滤棒。
间段式沟槽滤棒sectionedflutefilterrod纤维索纸沟槽呈间段排列的滤棒。分为沟槽内置式和沟槽外置式。3.3
沟槽内置式flutetotobacco
滤棒端面纤维素纸呈沟槽形状的间段式沟槽滤棒。3.4
沟槽外置式flutetomouth
滤棒端面纤维素纸无沟槽形状的间段式沟槽滤棒。3.5
截点式沟槽滤棒damfilterrod
纤维素纸沟槽中有截点的沟槽滤棒。1
YC/T223.1—2007

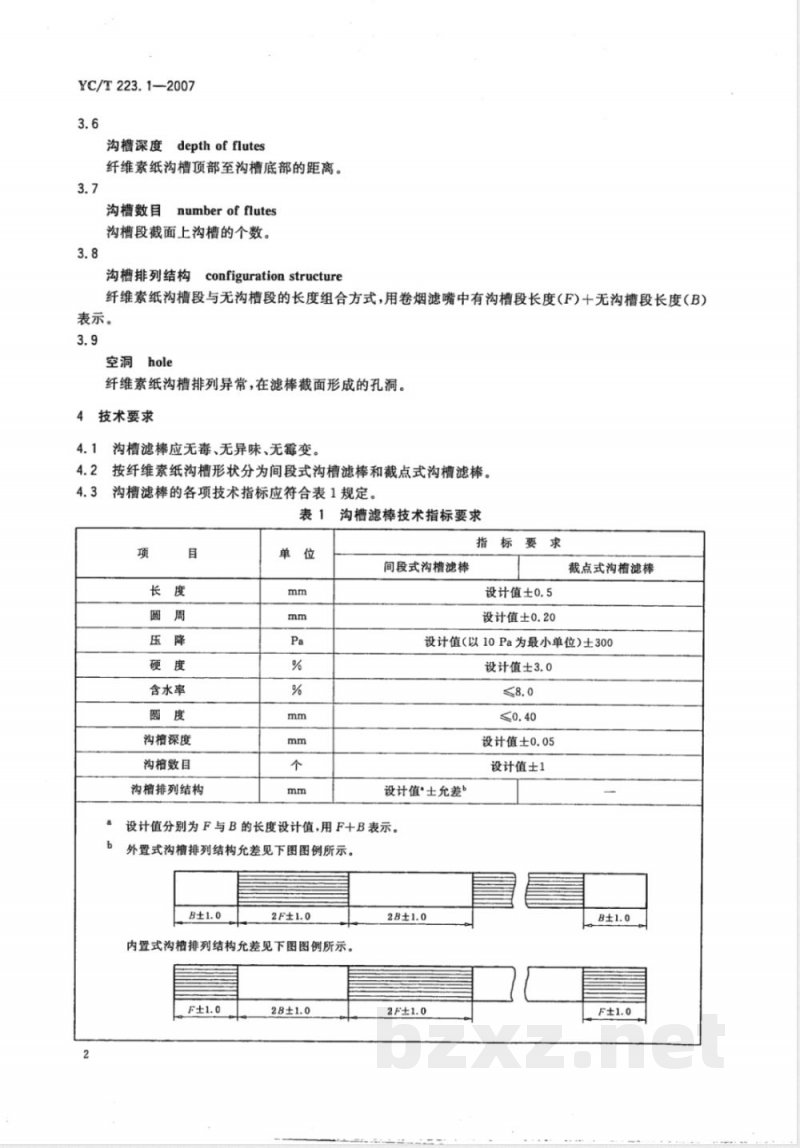

沟槽深度depthofflutes
纤维素纸沟槽顶部至沟槽底部的距离。3.7
沟槽数目
number of flutes
沟槽段截面上沟槽的个数。
沟槽排列结构configurationstructure纤维素纸沟槽段与无沟槽段的长度组合方式，用卷烟滤嘴中有沟槽段长度（F)十无沟槽段长度（B)表示。
空洞hole免费标准bzxz.net
纤维素纸沟槽排列异常，在滤棒截面形成的孔洞。4技术要求
沟槽滤棒应无毒、无异味、无霉变。4.2
按纤维素纸沟槽形状分为间段式沟槽滤棒和截点式沟槽滤棒。沟槽滤棒的各项技术指标应符合表1规定。表1沟槽滤棒技术指标要求
含水率
沟槽深度
沟数目
沟槽排列结构
间段式沟槽滤棒
指标要求
截点式沟槽滤棒
设计值±0.5
设计值±0.20
设计值（以10Pa为最小单位）士300设计值±3.0
设计值士0.05
设计值士1
设计值\土允差
设计值分别为F与B的长度设计值，用F+B表示。外置式沟槽排列结构允差见下图图例所示。B±1.0
内置式沟槽排列结构允差见下图图例所示。F±1.0
4.4外观
YC/T223.1—2007
4.4.1沟槽滤棒切口应平齐，不应有毛茬、胶孔，不应有面积大于横截面三分之一、深度大于0.5mm的缩头。
4.4.2沟槽滤棒表面应洁净，不应有长度大于2mm的不洁点（油渍、黄斑、污点），或不洁点长度虽不大于2mm，但数量不应大于三点。4.4.3沟槽滤棒表面应光滑，不应有破损、皱折。4.4.4沟槽滤棒不应有拱高大于1mm的轴向弯曲。4.4.5
沟槽滤棒搭口应粘贴牢固，不应翘边，经90°扭转，搭口一次爆开长度不应大于支长的六分之一。
沟槽滤棒纤维素纸应包襄丝束滤芯，其搭口缝隙或重叠不应大于一个沟槽的宽度。沟槽滤棒不应有空洞。
4.4.8沟槽滤棒成形纸与纤维素纸之间应有粘接牢固的内粘接线。4.4.9纤维素纸应无折叠、无破损。4.4.10截点式沟槽滤棒的截点应符合设计要求，卷烟滤嘴的每个沟槽内至少应有一个截点。4.5有特殊要求的滤棒按供需双方合同规定。5试验方法
从实验室样品中制备试样。除含水率外，试样应在GB/T16447规定的条件下进行调节和测试。5.1异味与霉变
在抽样过程中，采用感官方法检验。5.2长度
从试样中随机抽取30支作为试料，按YC/T37.1的规定逐支进行试验。5.3圆周
从试样中随机抽取30支作为试料，按YC/T37.2的规定逐支在任一沟槽段进行试验。5.4压降
从试样中随机抽取30支作为试料，按YC/T37.3的规定逐支进行试验。5.5硬度
从试样中随机抽取30支作为试料，按YC/T37.4的规定逐支进行试验。5.6含水率
从试样中随机抽取20支作为试料，按YC/T37.5的规定进行试验。5.7圆度
从试样中随机抽取30支作为试料，按YC/T37.6的规定逐支在任一沟槽段进行试验。5.8沟槽深度
从试样中随机抽取10支作为试料，按附录A的规定进行试验。5.9沟槽数目
从试样中随机抽取10支作为试料，按附录A的规定进行试验。5.10沟槽排列结构
5.10.1从试样中随机抽取10支沟槽滤棒，用刀片沿搭口方向逐支剖开，剥离丝束后制得试料。5.10.2逐支平铺每一试料，从试料任意一端起用分度值0.5mm的直尺依次测量连续三段的长度值L、L2、L3，结果保留—位小数。5.11外观
5.11.1从试样中随机抽取100支作为试料，按YC/T37.7的规定逐支进行试验。5.11.2爆口：从试样中随机抽取10支作为试料，按YC/T37.7的规定逐支进行试验。3
YC/T223.1-2007
5.11.3从试样中随机抽取10支作为试料，目测沟槽滤棒端面纤维素纸是否包裹丝束滤芯，纤维素纸搭口是否符合要求。
5.11.4空洞：从试样中随机抽取10支作为试料，目测滤棒端面或截面是否有孔洞。5.11.5内粘接线：从试样中随机抽取10支作为试料，用刀片沿搭口逐支剖开，目测成形纸与纤维索纸之间是否有粘接牢固的内粘接线，5.11.6从试样中随机抽取10支作为试料，用刀片沿搭口方向逐支剖开，目测纤维素纸是否有折叠，是否破损。
5.11.7截点分布：从试样中随机抽取10支作为试料，用刀片沿搭口方向逐支剖开，目测纤维索纸沟槽内截点分布是否符合要求。
6检验规则
6.1检验分类
沟槽滤棒检验分交收检验和型式检验。6.1.1
交收检验由供需双方按合同规定进行。6.1.3在下列任一情况下，应进行型式检验：新产品批量投产前；
）产品原料发生重大变化，可能影响产品性能时；b)
正式生产后，定期进行的周期检定；c)
d）合同规定时；
e）国家或行业质量监督机构提出型式检验要求时。6.2抽样方案
6.2.1交收检验
以一次交货的同一名称、同一规格、同一类型的滤棒为一批。一批数量在200箱以下时，从不同的部位抽取五箱；200箱～500箱时，从不同部位抽取10箱；500箱以上时，从不同部位抽取15箱。然后从每箱中抽取一盒；一批少于五箱时，则逐箱随机抽取，共五盒。根据所取盒数的不同，分别从每盒中多点随机抽取125、60、40、125支左右的滤棒作为实验室样品，所取样品总数不少于600支。6.2.2型式检验
以一次交货的同一名称、同一规格、同一类型的滤棒为一批。从每批产品不同的部位抽取五箱，每箱中抽取一盒，共五盒；批少于五箱时，则逐箱随机抽取，共五盒。然后从每盒中随机抽取125支左右的滤棒作为实验室样品，所取样品总数不少于600支。6.3检验项目
6.3.1交收检验项目由供需双方按合同规定进行。6.3.2型式检验项目为技术要求中除含水率外的其他项目。6.4判定、复验规则
长度、圆周、压降、硬度、含水率、圆度、沟槽深度和沟槽排列结构的试验结果应按表1中的有效位数进行修约后判定。修约方法按GB/T8170。6.4.1单项判定
6.4.1.1异味与霉变
若发现沟槽滤棒有异味或发生霉变现象，则该批沟槽滤棒异味或霉变为不合格。6.4.1.2长度
若试验结果中不符合技术指标要求的支数大于三支，则该批沟槽滤棒的长度为不合格。6.4.1.3圆周
若试验结果中不符合技术指标要求的支数大于三支，则该批沟槽滤棒的圆周为不合格。4
6.4.1.4压降
YC/T223.1—2007
若试验结果中不符合技术指标要求的支数大于三支，则该批沟槽滤棒的压降为不合格。6.4.1.5硬度
若试验结果中不符合技术指标要求的支数大于三支，则该批沟槽滤棒的硬度为不合格。6.4.1.6含水率
若试验结果不符合技术指标要求，则该批沟槽滤棒的含水率为不合格。6.4.1.7圆度
若试验结果中不符合技术指标要求的支数大于三支，则该批沟槽滤棒的圆度为不合格。6.4.1.8沟槽深度
若试验结果中不符合技术指标要求的支数大于两支，则该批沟槽滤棒的沟槽深度为不合格。6.4.1.9沟槽数目
若试验结果不符合技术指标要求的支数大于两支，则该批沟槽滤棒的沟槽数目为不合格。6.4.1.10沟槽排列结构
分别将L与对应的设计值进行比较，L2、L3与对应设计值的两倍进行比较，若任一对应比较结果超出技术指标要求，则该支滤棒的沟槽排列结构不合格。逐支进行判定，若不合格的支数大于两支，则该批沟槽滤棒的沟槽排列结构为不合格。6.4.1.11外观
若出现下列情况之一，则判定该批沟槽滤棒的外观为不合格：空洞的支数大于两支；
出现爆口；
无内粘接线的支数大于两支；
-纤维素纸破损的支数大于两支；纤维素纸搭口不符合要求的支数大于两支；一截点分布不合格的支数大于两支；一累计不符合外观技术要求的支数大于10支。6.4.2批次判定规则
若出现下列情况之一，则判定该批滤棒为不合格品：有异味或发生霉变；
圆周不合格；
压降不合格；
硬度不合格；
沟槽数目不合格；
爆口支数大于两支；
一缩头支数大于10支；
一含水率大于10%；
一外观不合格支数大于30支；
长度、圆度、含水率、沟槽排列结构、沟槽深度、外观有两项或两项以上不合格。6.4.3复验规则
在进行单项判定时，如长度、圆周、压降、硬度、圆度、沟槽深度、沟槽排列结构、沟槽数目、外观等项目中出现一项或一项以上不合格，应从该批产品中加倍抽样对不合格项目进行复验。若第一次复验结果不符合6.4.1的规定，则该批滤棒的复验项目为不合格；若第一次复验结果符合6.4.1的规定，则需进行第二次复验。若第二次复验的结果符合6.4.1的规定，则该批滤棒的复验项目为合格；否则，该批滤棒的复验项目为不合格。批质量判定以复验结果为准。5
YC/T223.1—2007
7包装、标志、运输和贮存
7.1包装
7.1.1沟槽滤棒应用一定强度的材料包装。包装箱应完好，封口应粘贴牢固。7.1.2包装盒外层需用无毒、无异味的塑料薄膜包装。7.1.3包装盒在箱内不应倒置。
7.1.4盒内滤棒应排列整齐。
5包装数量允差不应超过标称数量的士1%。7.1.5
7.2标志
7.2.1包装箱上应标明产品名称、商标、规格（圆周×长度，以毫米为单位）、沟槽排列结构（F十B）、生产日期、生产许可证号、生产企业名称、地址、箱体积尺寸、毛重和安全标志等。7.2.2每箱应附有产品合格证，包装盒上应标明产品名称、生产日期或批号等便于追溯的信息。7.2.3包装体上的图形、文字应符合商标法规定，其中汉字应符合国家规范的文字要求，所使用的数字应采用阿拉伯数字。
7.3运输
7.3.1运输工具应干燥、清洁、无异味。运输途中应防雨、防潮、防挤压、防污染，不应与潮湿或有异味的物品同运、混装。
7.3.2装卸时应轻拿轻放，不应损坏滤棒包装物。装车捆箱时应有防护措施。7.4贮存
7.4.1贮存时，室内相对湿度应≤75%，且通风良好，确保滤棒质量。堆放层数不应高于五层，以防滤棒受压。
7.4.2不应与有异味物品、易燃品及化学物品同贮一处。7.4.3贮存期一般不应超过六个月。6
A.1测定原理
附录A
（规范性附录）
沟槽滤棒特征参数的测定
YC/T223.1—2007
利用显微摄像技术对沟槽滤棒的截面进行图形采集，并利用图形分析软件对沟槽滤棒特征参数进行测量，得出试样的沟槽数目、沟槽深度值。A.2仪器、设备
测量仪器应满足以下要求：
体视显微镜：放大倍数8倍～50倍，环形上光源；a）
数字摄像头：不小于200万像素；c)
标准测微尺：量程10mm，分辨力0.05mm；d）样品板：由表面经过无光处理的板材制成，样品板上有适宜直径的样品孔；e）
切割工具：转速大于20001/min的旋转切刀。A.3测定步骤
按GB/T16447进行样品调节，并在相应的条件下进行测试。A.3.1
接通仪器电源，设置显微镜放大倍率为10倍，并预热稳定。A.3.3校准：将测微尺置于物镜下方，采集测微尺图像，对软件的测量设置进行校准，使显示值与测微尺标称值相符合。
A.3.4使用旋转切刀逐支在试样沟槽段切割任意一段与样品板厚度接近长度的试料。A.3.5
将试料放人样品板样品孔中，调节显微镜升降旋钮使物镜对焦。调节曝光度至图像清晰，采集沟槽滤棒截面图像。A.3.6
利用沟槽滤棒特征参数测量软件对采集图像进行处理，得出沟槽滤棒的沟槽数目、沟槽深A.3.7
度值。
重复A.3.4～A.3.6步骤，共测试10个试料。A.4结果表示
沟槽数目：测定结果以每个试料的测定结果表示；沟槽深度：测定结果以同一试料的每一沟槽深度的平均值表示，精确至0.01mm。b)）
YC/T223.1-2007
