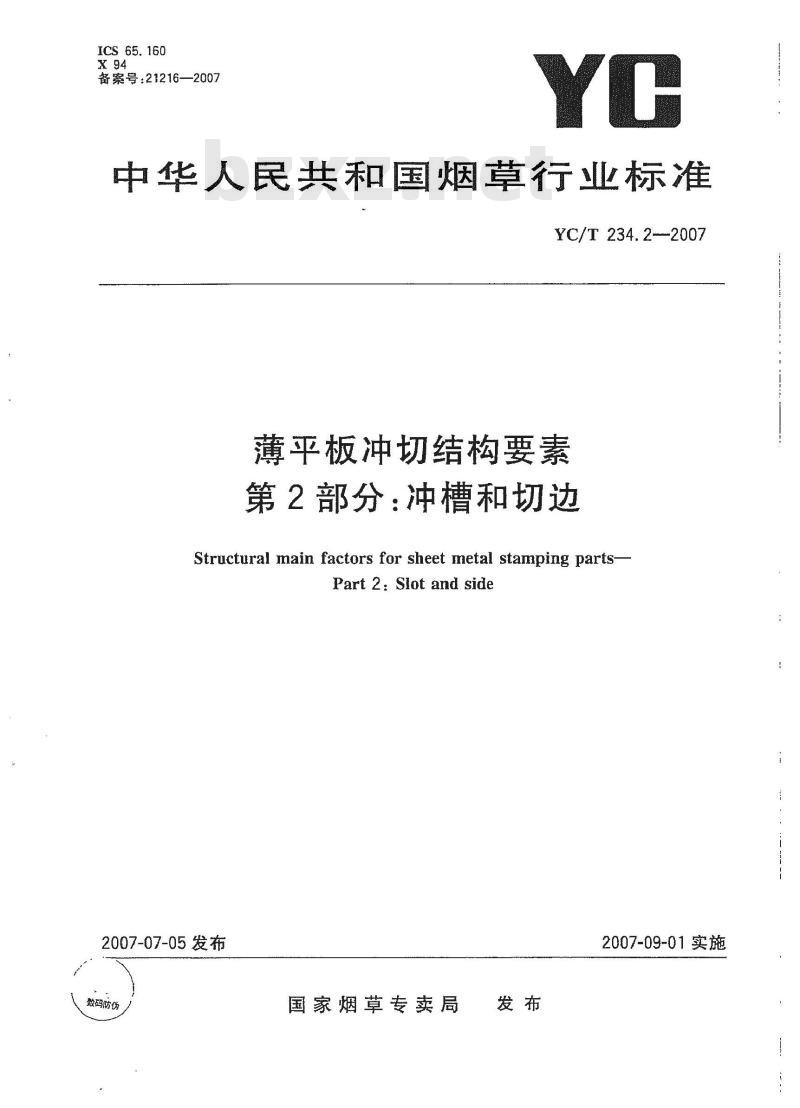

中华人民共和国烟草行业标准
YC/T 234.2-2007
薄平板冲切结构要素
第2部分：冲槽和切边www.bzxz.net
Structural main factors for sheet metal stamping parts-Part 2: Slot and side
2007-07-05发布
数码防伪
国家烟草专卖局
2007-09-01实施

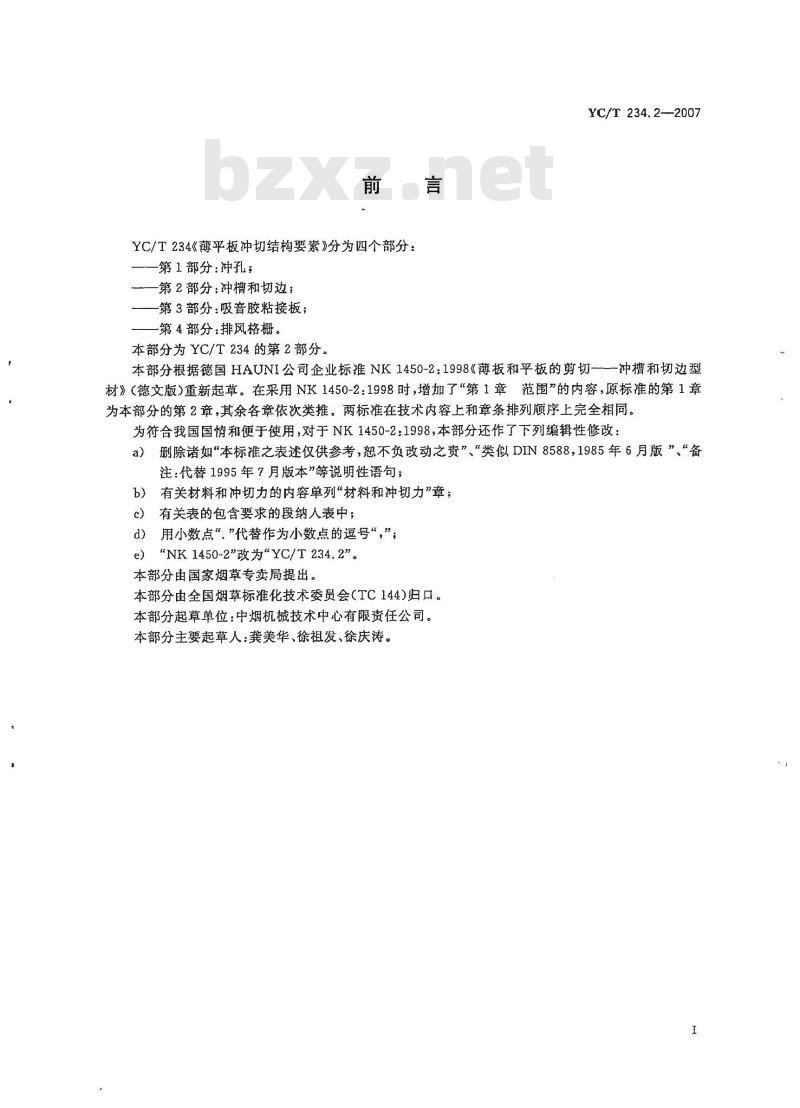

YC/T234《薄平板冲切结构要紫》分为四个部分：第1部分：冲孔；
一第2部分：冲槽和切边：
一第3部分：吸音胶粘接板；
第4部分：排风格栅。
本部分为YC/T234的第2部分。
YC/T 234.2-2007
本部分根据德国HAUNI公司企业标推NK1450-2：1998《薄板和平板的剪切—冲槽和切边型材》（德文版）重新起草。在采用NK1450-2：1998时，增加了“第1章范围”的内容，原标推的第1章为本部分的第2章，其余各章依次类推。两标准在技术内容上和章条排列顺序上完全相同。为符合我国国情和便于使用，对于NK1450-2：1998，本部分还作了下列编辑性修改：a）删除诸如“本标准之表述仅供参考，不负改动之资”、“类似DIN8588，1985年6月版”“备注：代替1995年7月版本”等说明性语句；有关材料和冲切力的内容单列“材料和种切力”章；b)
c）有关表的包含要求的段纳人表中；d）用小数点“”代替作为小数点的逗号“，”；e)“NK 1450-2\改为\YC/T 234,2”。本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会（TC144)归口。本部分起草单位：中烟机械技术中心有限责任公司。本部分主要起草人：龚美华，徐祖发、徐庆涛。1
薄平板冲切结构要素
第2部分：冲槽和切边

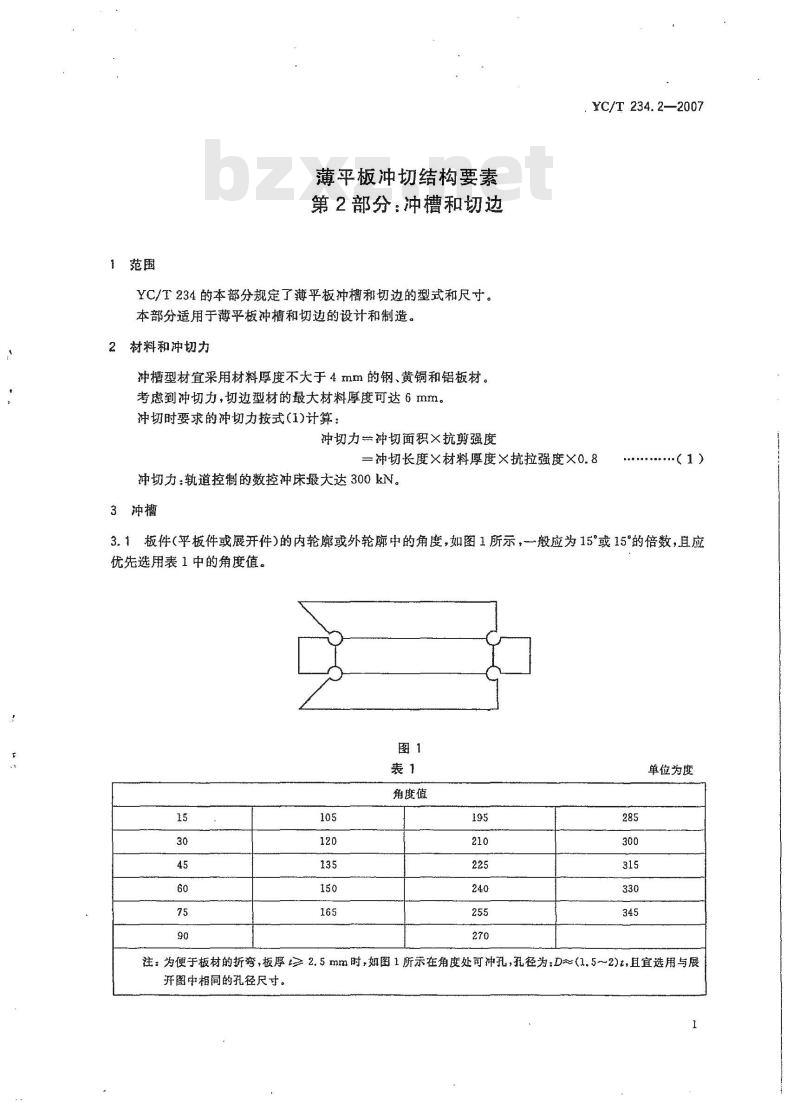

YC/T234的本部分规定了薄平板冲槽和切边的型式和尺寸，本部分适用于薄平板冲槽和切边的设计和制造。2材料和冲切力
种槽型材宜采用材料厚度不大于4mm的钢、黄铜和铝板材，考患到冲切力，切边型材的最大材料厚度可达6mm。冲切时要求的冲切力按式(1)计算：冲切力一冲切面积×抗剪强度
YC/T234.2—2007
一冲切长度×材料厚度×抗拉强度×0.8冲切力：轨道控制的数控冲床最大达300kN。3冲槽
3.1板件（平板件或展开件）的内轮廓或外轮中的角度，如图1所示，般应为15°或15\的倍数，且应优先选用表1中的角度值。
角度值
单位为度
注：为便于板材的折弯，板厚2.5mm时，如图1所示在角度处可冲孔，孔径为：D~（1.5～2)t，且宜选用与展开图中相同的孔径尺寸。
YC/T 234.2--2007

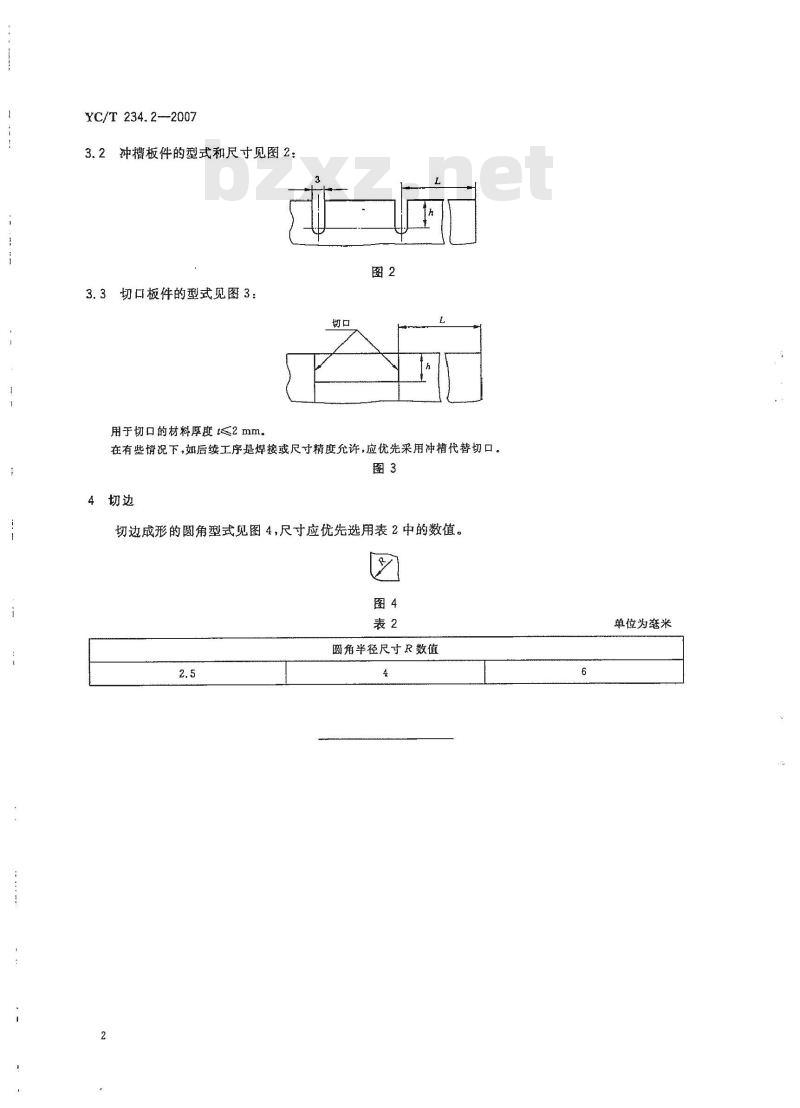

3.2冲槽板件的型式和尺寸见图2：3.3切口板件的型式见图3：
用于切口的材料厚度2mm
在有些情况下，如后续工序是焊接或尺寸精度允许，应优先采用冲槽代替切口。图3
切边成形的圆角型式见图4，尺寸应优先选用表2中的数值。图4
圆角半径尺寸R数值
单位为密米
YC/T 234.2-2007

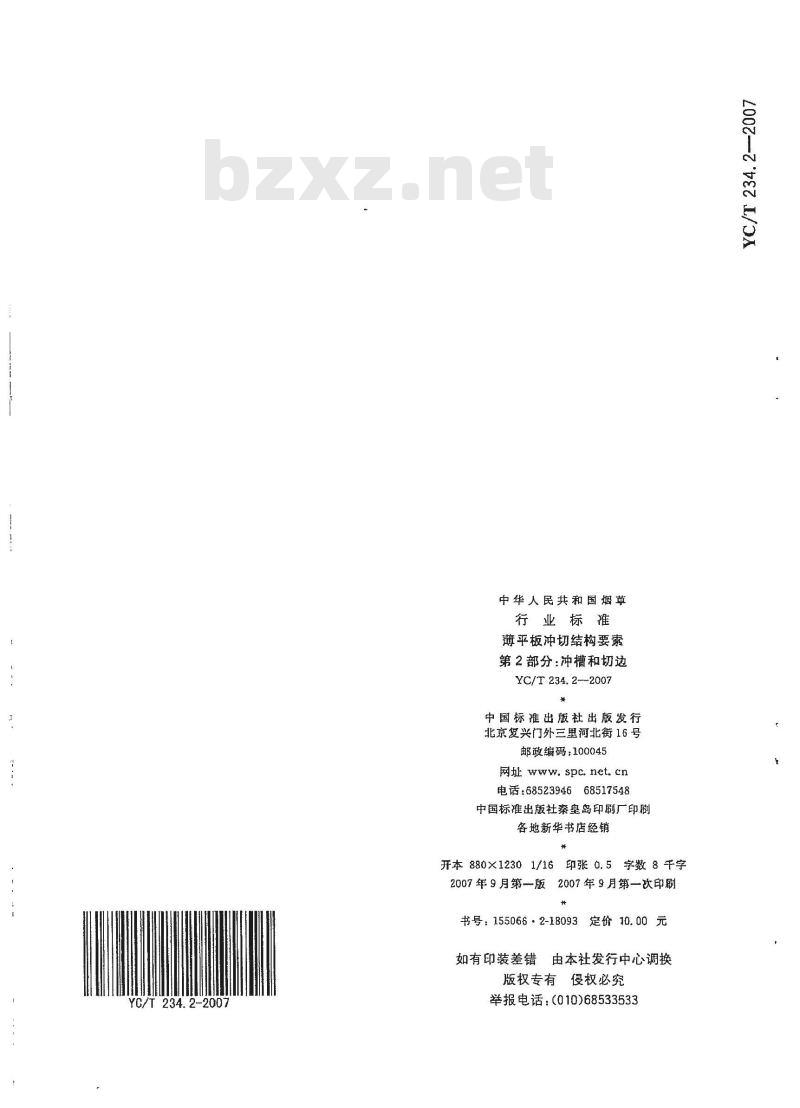

中华人民共和国烟草
行业标准
薄平板冲切结构要素
第2部分：冲槽和切边
YC/T 234. 2---2007
中国标推出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
开本880X12301/16印张0.5字数8千字2007年9月第一版2007年9月第一次印刷*
书号：155066·2-18093定价10.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：010)68533533
0020/00
