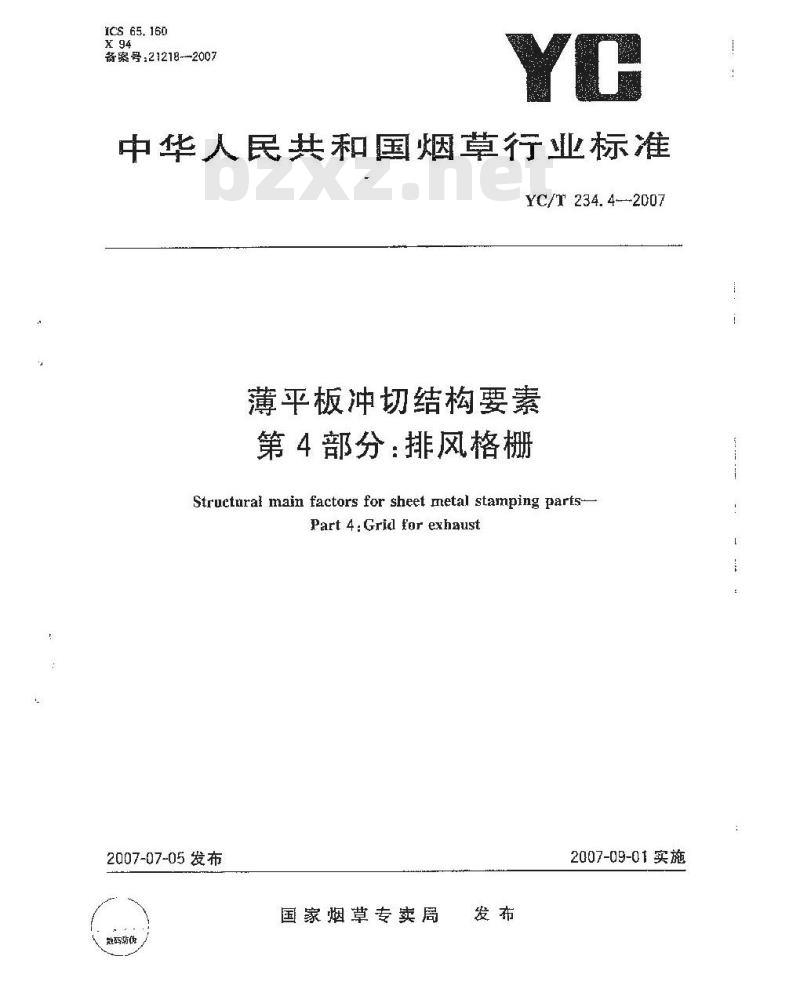

【烟草行业标准(YC)】 薄平板冲切结构要素第4部分：排风格栅

ICS 65. 160
备案号：21218-2007
中华人民共和国烟草行业标准
YC/T234.42007
薄平板冲切结构要素
第4部分：排风格栅
Struetural main factors for sheet metal stamping parts-Part 4: Gridl or exhaust
2007-07-05 发布
数码蛎
国家烟草专卖局
2007-09-01实施

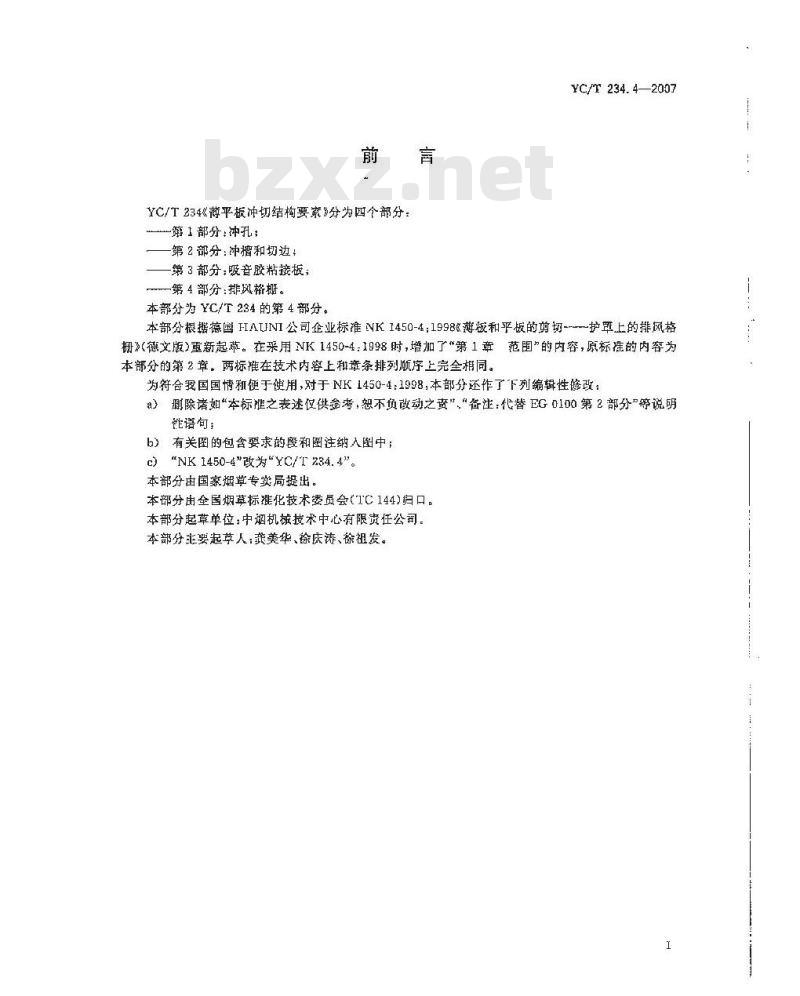

YC/T234《蔽平板冲切结构要案》分为四个部分：第1部分：冲孔；
一第2部分：中撸和切边，
第3部分吸音胶粘接板
第4部分：排斑格栅。
本部分为YC/T234的第4部分。
YC/T 234. 4—2007
本部分根播德国HIALINI公司企业标准NK1450-4：1998《薄板和乎板的剪切--~护率上的排风格栅》（德文版）重新起草。在采用NK1450-4：1998时，增加了第1章范围”的内容，原标推的内容为本部分的第2章，两标推在技术内容上和章条排列顺序上完全相同。为符合我国国情和便于使用，对于NK1450-4:1998,本部分还作了下列编辑性够改；a）除诸如“本标雅之表述仅供参考，恕不负改动之责”，\备注代替EG0100第2部分\等说明能语句：
有关图的包含要录的段和图注纳人图中：c)\NK 1450-4\改为YC/T 234.4\。本部分由国家烟草专卖局提出。本部分由全国糊草标摊化技术委员会(1C144)归口。本部分起章单莅，中烟机技求中心有限责任公司本部舒非碧起草人薇美华、徐庆涛、徐祖发。1范围
薄平板冲切结构要素免费标准bzxz.net
第4部分：排风格栅

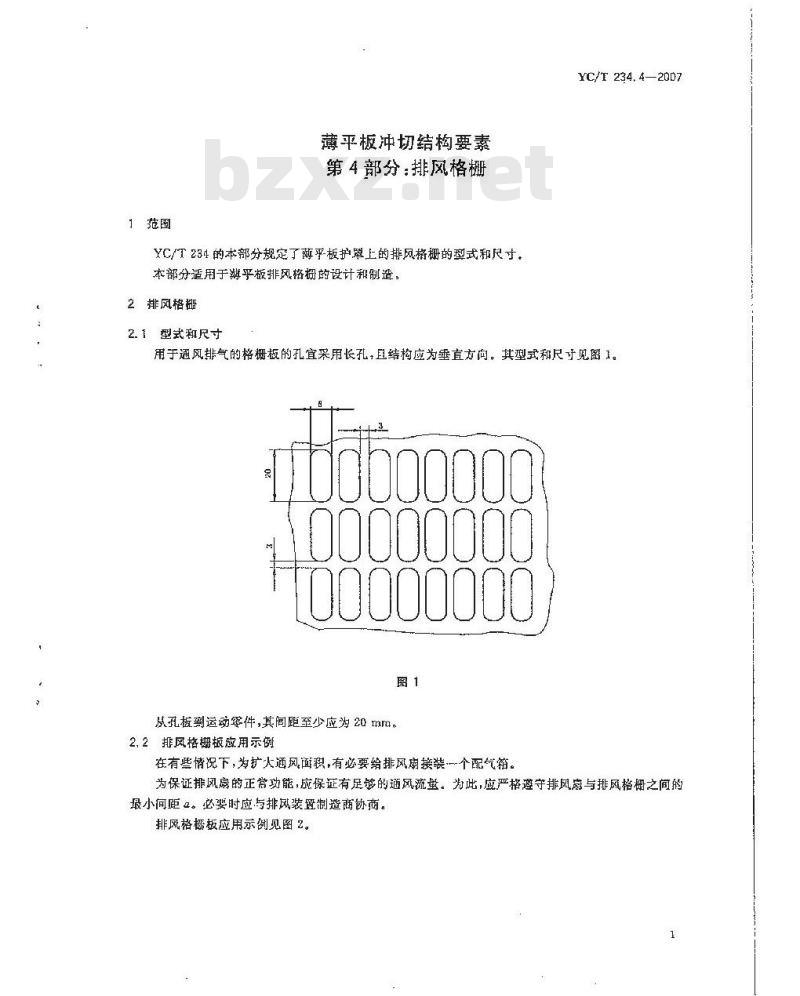

YC/T234的本部分规定了薄乎板护罩上的排风格栅的型式和尺寸，本部分适用于潮乎板排风格橱的设计和制造：2排风格栅
2.1型式和尺寸
YC/T 234, 4—20D7
用于通风排气的格栅板的孔宜采用长孔，且结构应为垂直方向。其型式和尺计见图1。图1
从孔板到运动零件，其间距至少应为20mm。2.2排风格栅板应用示例

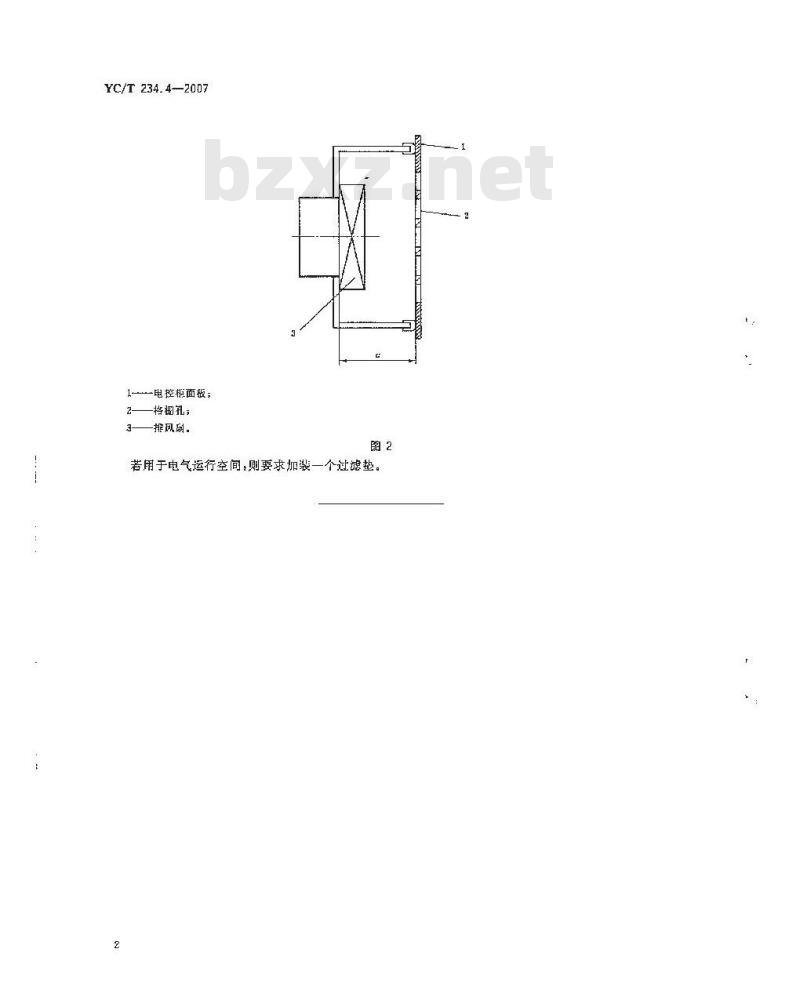

在有些情况下，为扩火通风面积,有必要给排风谢接装一个配气箱。为保证排风扇的正赏功能，应保证有足够的通风流垒。为此，应严格遵守排风离与排风格栅之间的最小间距2。必要时应与排风装置制造商协商。排风格概板应用示例见图2。
YC/T 234.4—2007
1-电控板面板；
格捆扎，
排风瑚
若用于电气运行空间，则要求加装一个过滤垫。2
YG/T 234. 4-2007

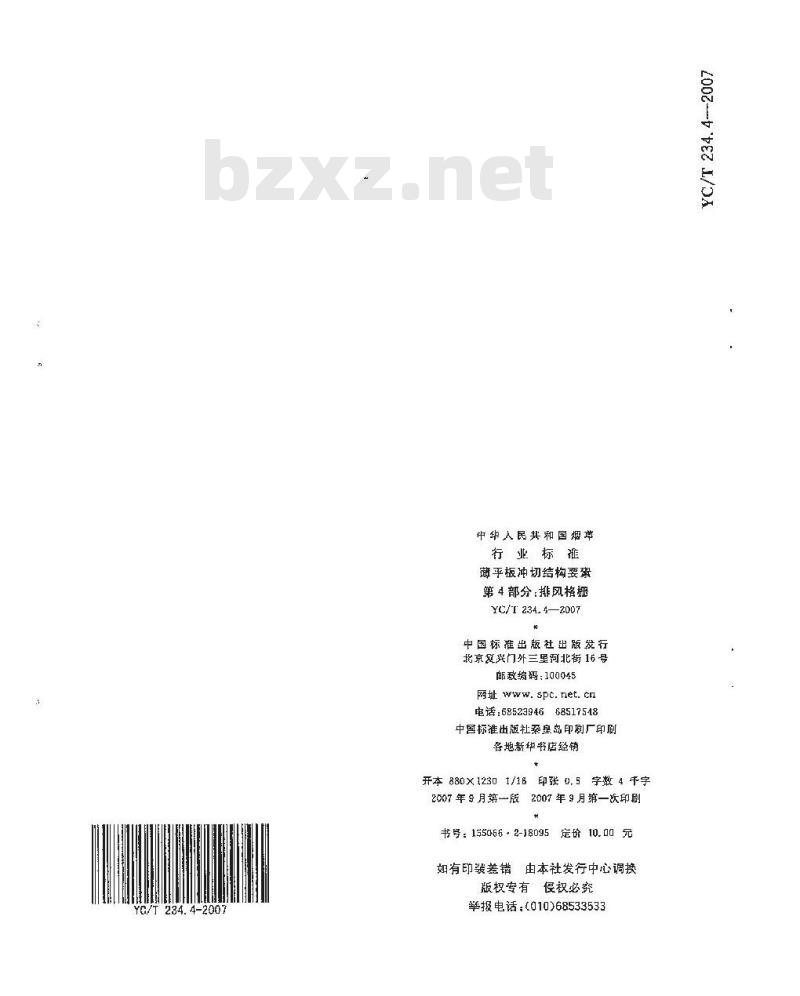

中华人民共和国辉单
行业标
薄平板冲切结构要囊
第4部分：排风格栅
YC/T 234.4—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮致编码：100045
网址 spc. net. cn
电话：6852394668517548
中国标准出版杜桑皇岛印划厂印刷各地新华书店经销
开本 880×1230 1/16印张 0,5
字数4千字
2007年9月第一版2007年9月第一次印刷+
书号：155066：2-18095
宽价10.00元
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
2002-0 /
