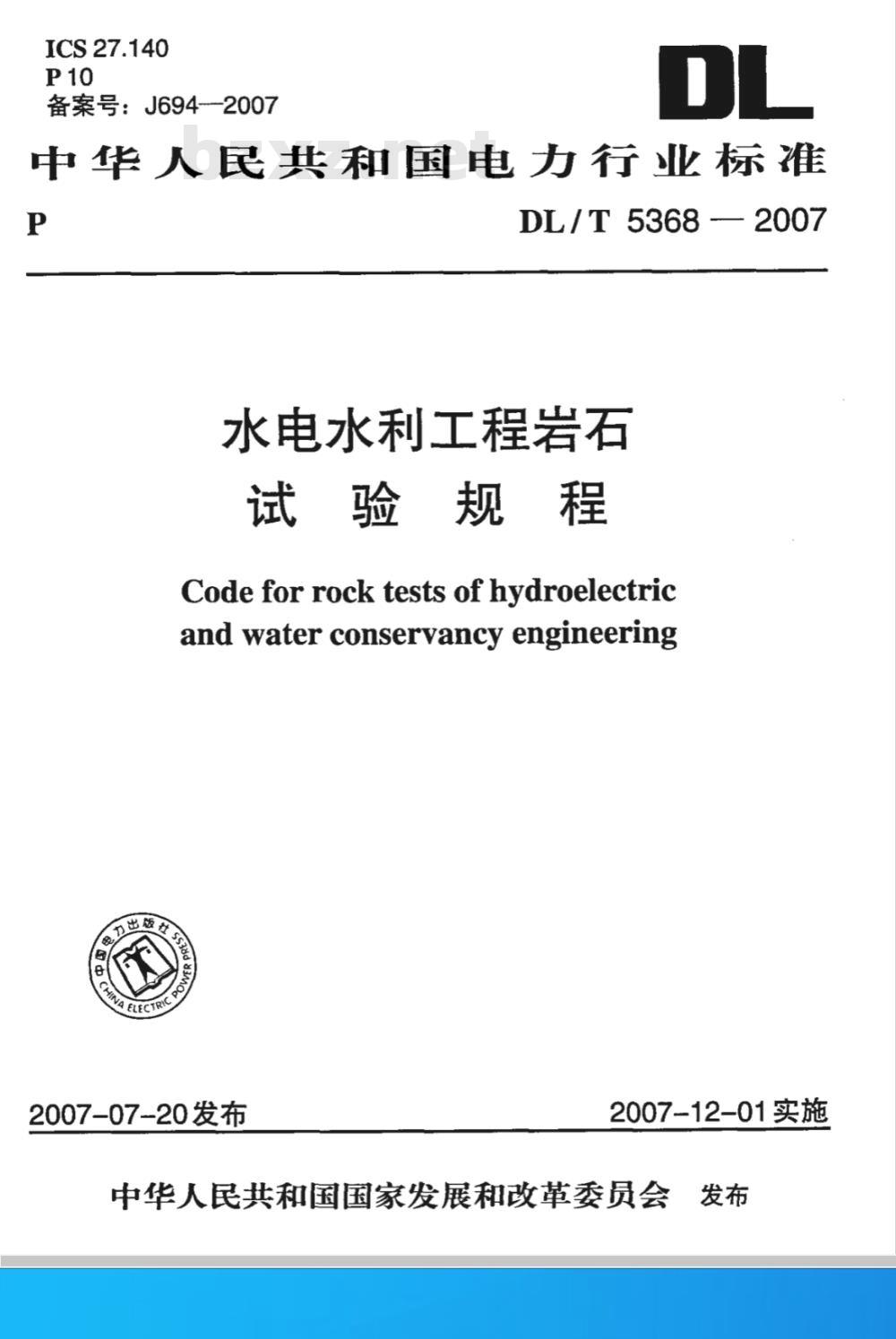

【电力行业标准(DL)】 水电水利工程岩石试验规程

ICS27.140
备案号：J694-2007
中华人民共和国电力行业标准
DL/T 5368 — 2007
水电水利工程岩石
试验规程
Code for rock tests of hydroelectricand water conservancy engineering2007-07-20发布
2007-12-01实施

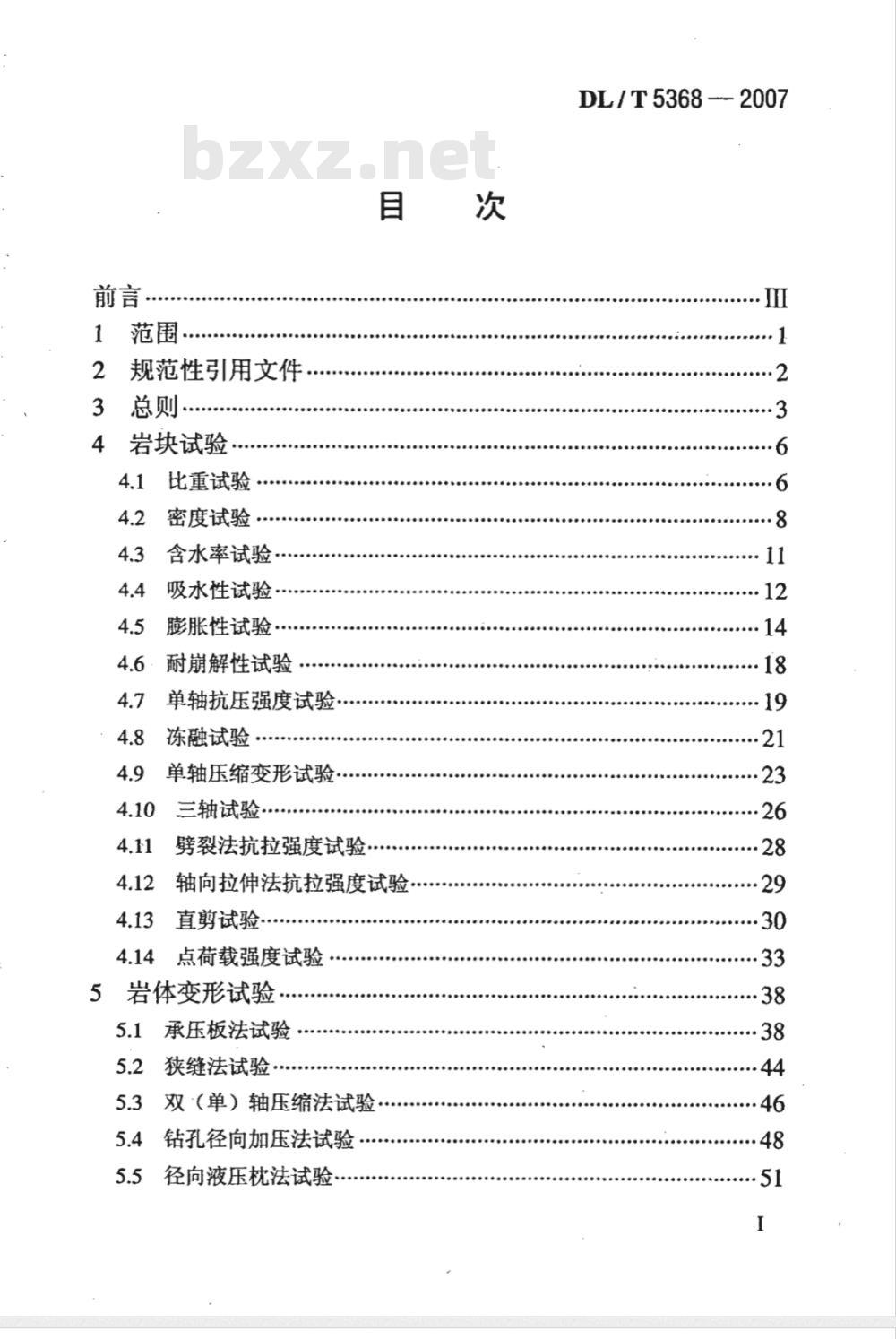

中华人民共和国国家发展和改革委员会　发布　前言
规范性引用文件，
岩块试验
比重试验
密度试验·
含水率试验
吸水性试验
膨胀性试验
耐崩解性试验
单轴抗压强度试验
冻融试验
单轴压缩变形试验·
三轴试验·
劈裂法抗拉强度试验
轴向拉伸法抗拉强度试验
直剪试验·
点荷载强度试验
5岩体变形试验
承压板法试验：Www.bzxZ.net
狭缝法试验·
5.3双（单）轴压缩法试验
钻孔径向加压法试验
径向液压枕法试验
DL/T5368--2007
DL/ T 5368 - 2007

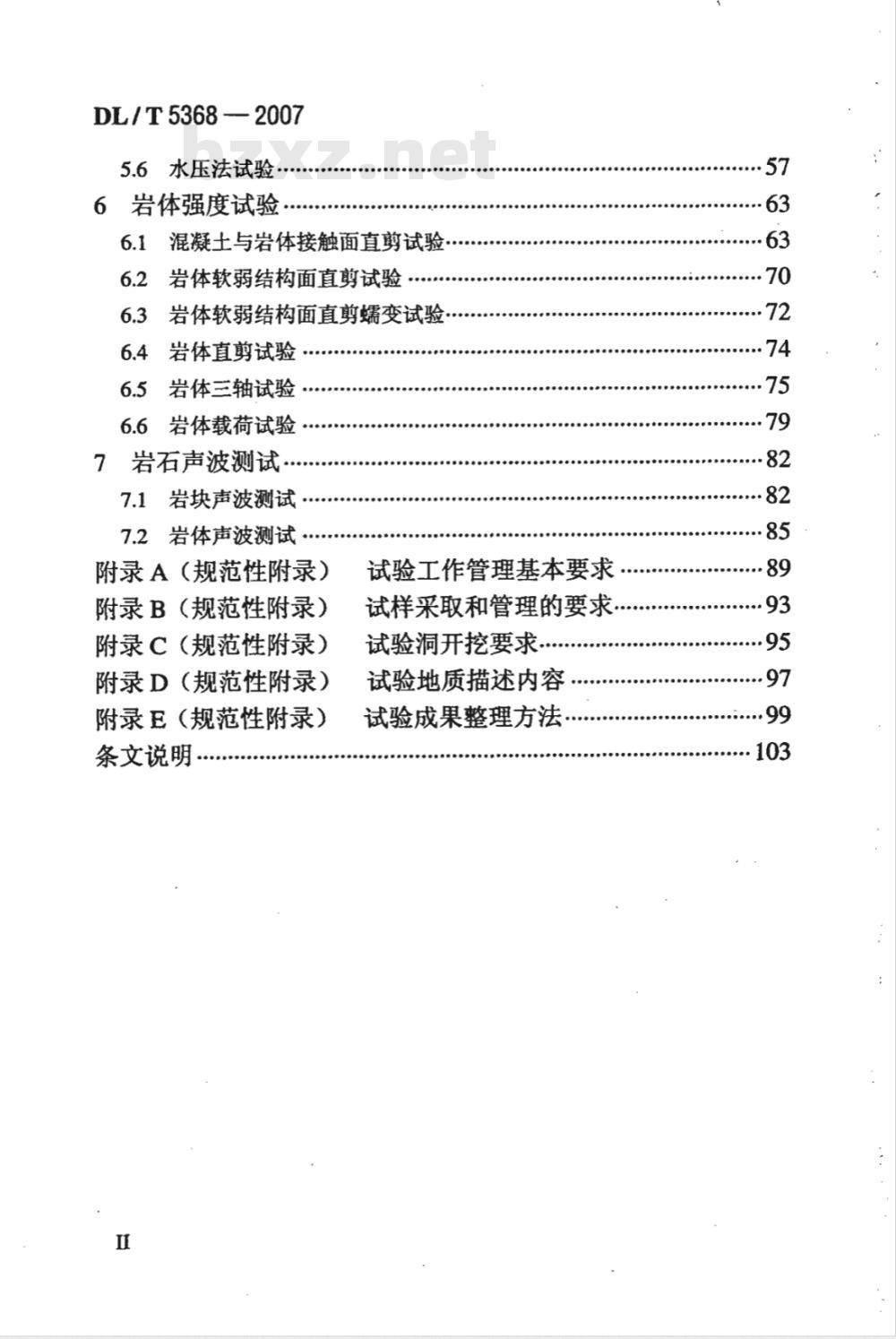

5.6水压法试验
6岩体强度试验
混凝土与岩体接触面直剪试验·6.1
6.2岩体软弱结构面直剪试验
6.3岩体软弱结构面直剪蠕变试验6.4岩体直剪试验
6.5岩体三轴试验
6.6岩体载荷试验
7岩石声波测试
岩块声波测试·
7.2岩体声波测试
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录)
附录E（规范性附录）
条文说明
试验工作管理基本要求
试样采取和管理的要求
试验洞开挖要求
试验地质描述内容
试验成果整理方法·
DL/T5368-2007

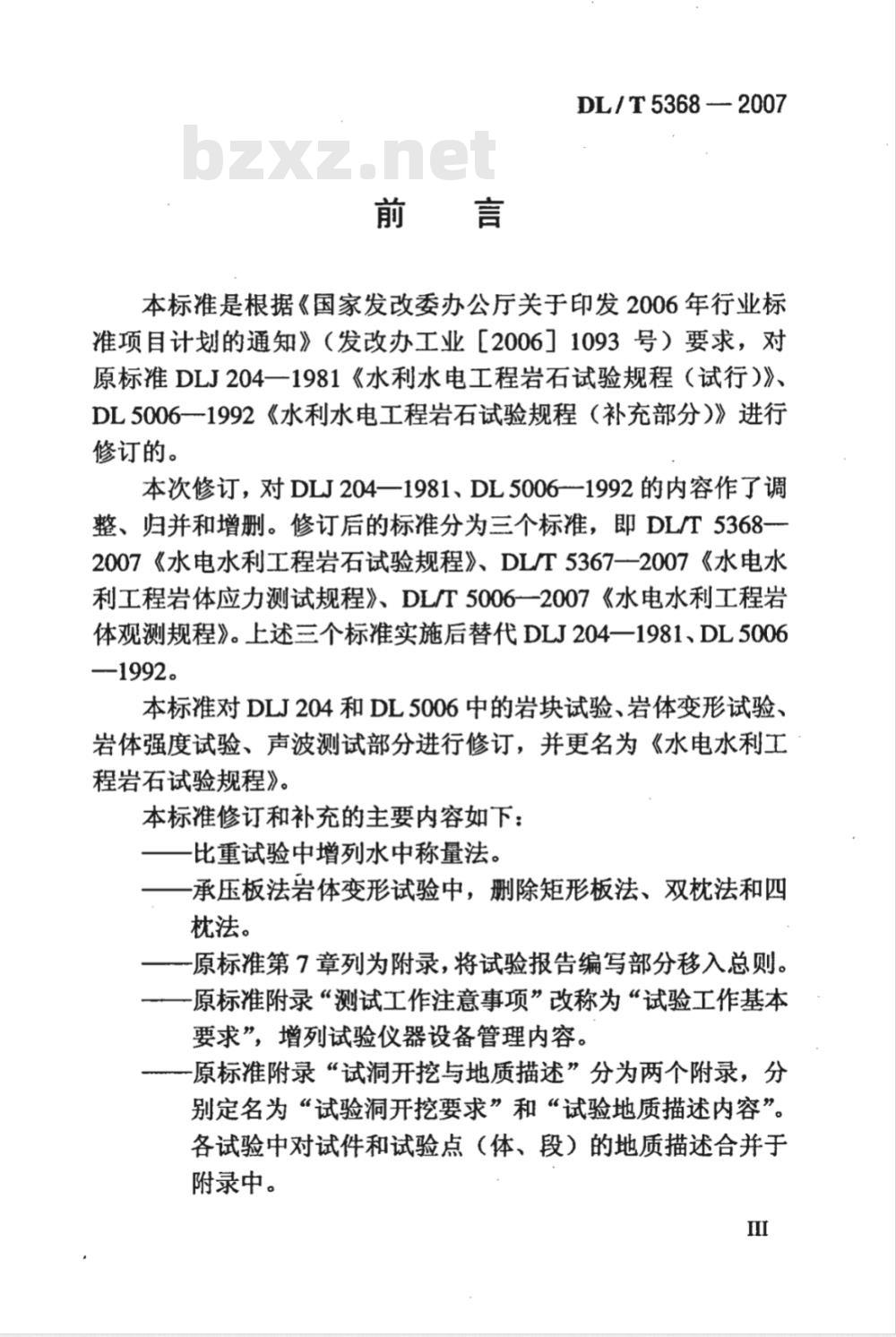

本标准是根据《国家发改委办公厅关于印发2006年行业标准项目计划的通知》（发改办工业［2006］1093号）要求，对原标准DLJ204一1981《水利水电工程岩石试验规程（试行）》DL5006-1992《水利水电工程岩石试验规程（补充部分）》进行修订的。
本次修订，对DLJ204一1981、DL 5006-1992的内容作了调整、归并和增删。修订后的标准分为三个标准，即DLT5368-2007《水电水利工程岩石试验规程》、DL/T5367一2007《水电水利工程岩体应力测试规程》、DL/T5006-一2007《水电水利工程岩体观测规程》。上述三个标准实施后替代DLJ204一1981、DL5006-1992。
本标准对DLJ204和DL5006中的岩块试验、岩体变形试验岩体强度试验、声波测试部分进行修订，并更名为《水电水利工程岩石试验规程》。
本标准修订和补充的主要内容如下：比重试验中增列水中称量法。
承压板法岩体变形试验中，删除矩形板法、双枕法和四枕法。
一原标准第7章列为附录，将试验报告编写部分移入总则。-原标准附录“测试工作注意事项”改称为“试验工作基本要求”，增列试验仪器设备管理内容。原标准附录“试洞开挖与地质描述”分为两个附录，分别定名为“试验洞开挖要求”和“试验地质描述内容”各试验中对试件和试验点（体、段）的地质描述合并于附录中。
DL/T53682007

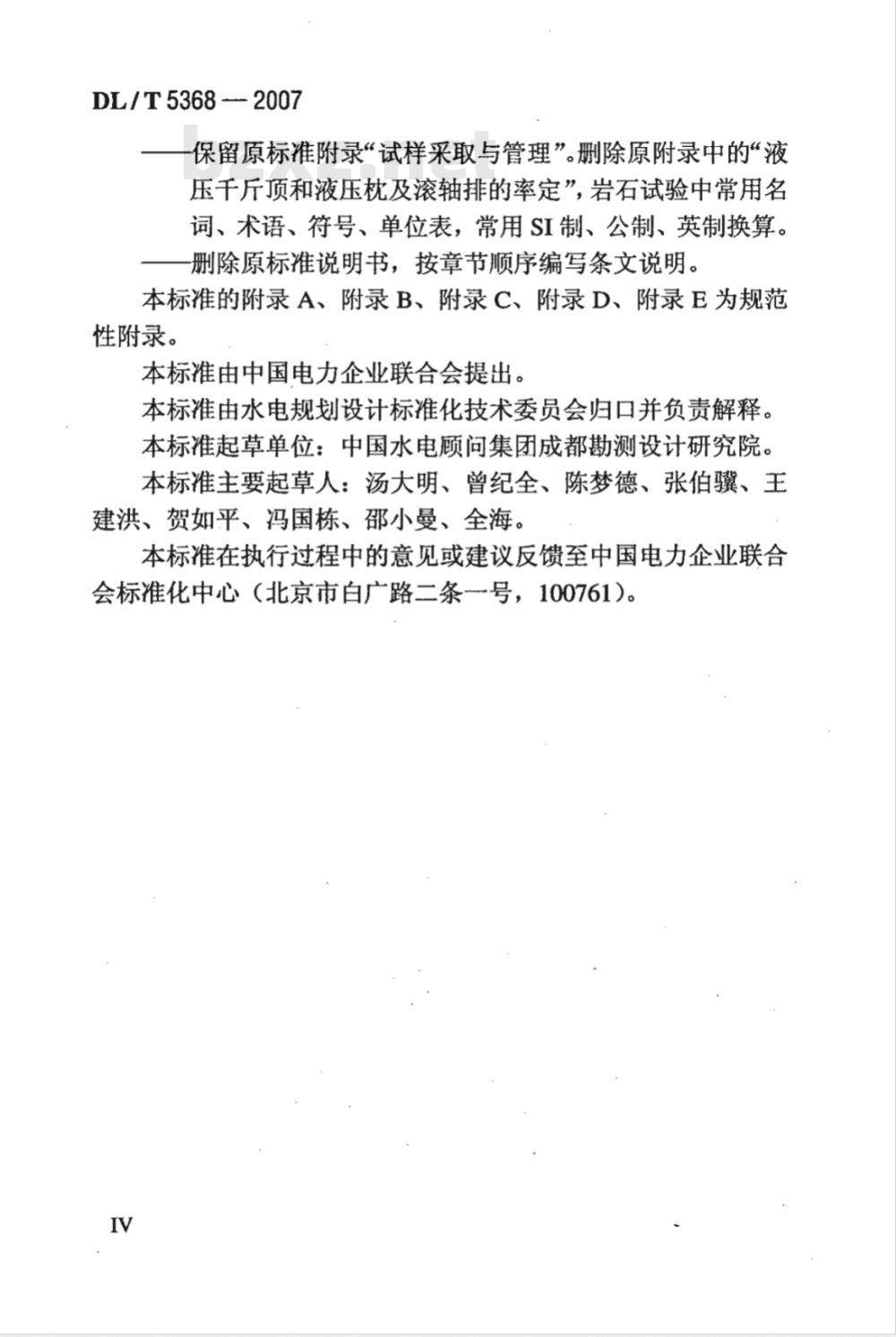

保留原标准附录“试样采取与管理”。删除原附录中的“液压干斤顶和液压枕及滚轴排的率定”，岩石试验中常用名词、术语、符号、单位表，常用SI制、公制、英制换算。删除原标准说明书，按章节顺序编写条文说明。本标准的附录 A、附录 B、附录 C、附录 D、附录 E 为规范性附录。
本标准由中国电力企业联合会提出。本标准由水电规划设计标准化技术委员会归口并负责解释。本标准起草单位：中国水电顾问集团成都勘测设计研究院。本标准主要起草人：汤大明、曾纪全、陈梦德、张伯骥、王建洪、贺如平、冯国栋、邵小曼、全海。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条号，100761）。IV
DL/T5368—2007
本标准规定了水电水利工程岩体基本性质试验的方法和技术要求。
本标准适用于水电水利工程测定地基、围岩、边坡、填筑料等岩体基本性质的室内和现场试验，以及对施工质量的控制和检验。
DL/T 5368 -- 2007
2规范性引用文件　
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 6682
GB 50021
GB50287
DL5013
DL/T5050
DL/T5125
DL5355
DL5357
分析实验室用水规格和试验方法岩土工程勘察规范
水利水电工程地质勘察规范
水电水利工程钻探规程
水利水电工程坑探规程
水电水利岩土工程施工及岩体测试造孔规程水电水利工程土工试验规程
水电水利工程岩土化学分析试验规程3总则
DL/T53682007
3.0.1为规范水电水利工程岩石试验方法，提高试验成果质量，增强试验成果的一致性、可比性，制定本标准。3.0.2水电水利工程岩石试验的任务是了解岩石的物理力学性质、工程岩体的变形和强度特性，可为评价岩体质量、工程地质条件和进行工程岩体分类提供基本资料，为水工建筑物的设计和施工提供基本技术参数。
3.0.3，岩石试验应在了解工程地区的地质条件、设计意图、建筑物特点及其与岩体的相互关系、施工方法的基础上进行。3.0.4岩石试验的对象应具代表性和针对性。岩石试验内容、试验方法、技术要求等应符合水电水利工程勘测、设计、施工以及质量控制、检验的基本要求和特性。3.0.5岩石试验的内容和数量，应根据工程规模、工程类型、设·计阶段、工程地质条件确定，并应符合GB50021、GB50287的要求。
3.0.6岩石试验应按照岩块与岩体、静力法与动力法相结合的原则进行，并考虑各阶段试验的连续性。3.0.7岩石试验应依据试验合同或试验任务书的要求确定。试验合同或试验任务书中，应明确设计阶段、设计意图、有关的工程技术指标、工程地质条件、主要的岩石物理力学性质问题、对岩石试验工作的要求以及所依据的标准等。3.0.8开展试验工作之前，搜集和分析有关资料，结合设计方案和勘察工作的布置，按试验合同或试验任务书的要求编写试验大纲或试验工作计划。
3.0.9试验大纲宜包括下列内容：1工程概况、设计阶段和水工建筑物的特点；3
DL/T5368—2007
工程地区的地形地质条件和主要的岩石物理力学性质2
问题；
试验目的、内容、数量、方法和技术要求：4
完成试验任务所需的仪器设备和人员安排：完成试验任务所需的工作条件和经费预算；计划进度：
应提交的试验成果；
控制试验成果质量的保证措施：试验工作布置示意图。
各设计阶段的岩石试验工作，均应设技术负责人。在开展试验工作之前，技术负责人应根据批准的试验大纲向参与试验工作的人员进行技术交底，说明试验的技术要求和应注意事项。试验工作的技术管理、设备管理和安全管理要求见附录A。3.0.11室内岩块试验的试样，可在钻孔、平洞、坑槽、竖井或岩石露头采取。试样采取位置宜与岩体试验位置相结合，同组试样的性质应基本相同。试样采取和管理要求见附录B。3.0.12室内岩块试验宜采用同-试件测定多项物理力学性质参数，并建立有关参数之间的关系。3.0.13岩体试验应布置在所研究的工程岩体位置或附近且具有代表性的岩体中。岩体试验宜布置在专门试验平洞中，无条件时也可在勘探平洞或露天进行，用于岩体试验的平洞开挖要求见附录 C。岩体试验时的含水状态宜与工程运行时岩体的含水状态相似。选择试验场地时，应注意交通运输和安全条件，避免与勘探、施工发生干扰。
3.0.14岩体变形试验内容应根据岩体的变形特性、制约岩体变形的因素和工程建筑物的特点等确定。岩体变形试验的试段和试点，宜按岩体工程分类进行选择。试验方法宜选择常规的方法。宜在同一试验地点对同类岩体进行声波测试。3.0.15岩体强度试验内容应根据岩体结构特征、影响抗滑稳定4
DL/T53682007
主要因素、可能的破坏形式以及建筑物的类型和重要性等确定。试体受力状态和受力方向应与工程岩体的实际工作条件相似。3.0.16应做好各项目试件（点、体、段）的地质描述，描述内容见附录D。
3.0.17岩石试验工作中，应加强与地质、设计和施工的配合，共同研究试验过程中出现的问题，及时调整与优化岩石试验工作。3.0.18配合试验用的钻孔、坑槽、平洞，除应符合试验的专门要求外，还应符合DL5013、DL/T5050、DL/T5125的要求。配合岩石试验的土工试验和岩土化学分析试验，应符合DL5355、5357的要求。
3.0.19岩石试验结束后，应对各项试验数据按岩体工程分类进行归类汇总。试验成果的整理要求见附录E。3.0.20各设计阶段的岩石试验或某一专项试验工作结束后，·应编制并提交试验报告。试验报告宜包括下列内容：1试验报告包括正文和附图。
2正文宜包括工程概况，试验的目的、任务，工程地质条件，主要的岩石力学问题，试验布置原则，试验内容、方法、数量，试验成果的归纳与分析，各类参数的试验最佳值和建议值，主要结论与存在的问题等。
3附图宜包括工程区地质图、试洞（坑、槽）展示图、钻孔柱状图、试点（体）地质素描图、实际材料图、试验仪器安装图、试验成果关系曲线图等。
4试验报告应按规定进行逐级校审和签名。3.0.21本标准试验用水除有规定外，可采用洁净水。洁净水的比重取1，密度取1g/cm3。
3.0.22岩石试验除应符合本标准外，尚应符合国家和行业有关标准的规定。
DL/ T 5368 — 2007
4岩块试验
4.1比重试验
本试验采用比重瓶法，适用于各类岩石。4.1.1
4.1.2试件应符合下列要求：
1将具代表性岩样用粉碎机粉碎成岩粉，使之全部通过0.25mm筛孔，用磁铁吸去铁屑。2对含有磁性矿物的岩石，应采用瓷研体或玛瑙研钵粉碎，使之全部通过0.25mm筛孔。
试件描述内容见附录D。
主要仪器设备应包括下列各项：粉碎机、瓷研钵或玛瑙研钵。
筛：孔径0.25mm。
磁铁。
天平：称量200g，最小分度值0.001g。烘箱和干燥器。
真空抽气设备和煮沸设备。
恒温水槽：准确度为土1℃。
比重瓶：容积100mL，短颈。
温度计：量程0℃～50℃，最小分度值0.5℃。试验应按下列步骤进行：
将制备好的岩粉，置于105℃～110℃温度下烘干，烘干时间不应少于6h，然后放入干燥器内冷却至室温。2用四分法取两份岩粉，每份岩粉质量为15g。将经称量的岩粉装入烘干的比重瓶内，注入试液至比重瓶3
容积的一半处。对含有可溶盐、亲水性黏土矿物、有机质的岩石，6
