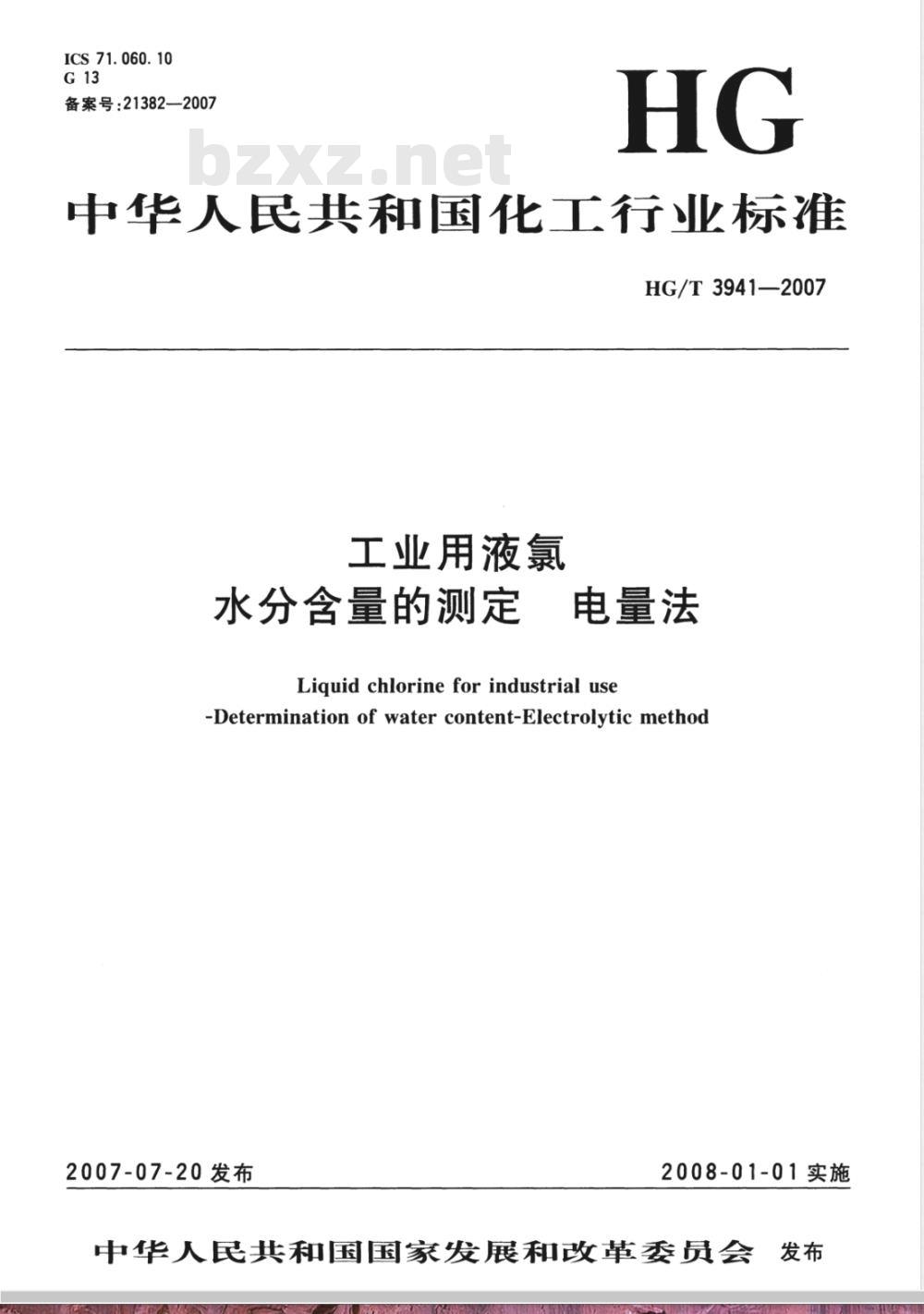

【化工行业标准(HG)】 工业用液氯 水分含量的测定 电量法

ICS 71. 060. 10
备案号：21382—2007
中华人民共和国化工行业标准
HG/T 3941—2007
工业用液氯
水分含量的测定
电量法
Liquid chlorine for industrial use-Determination of water content-Electrolytic method2007-07-20发布
2008-01-01实施

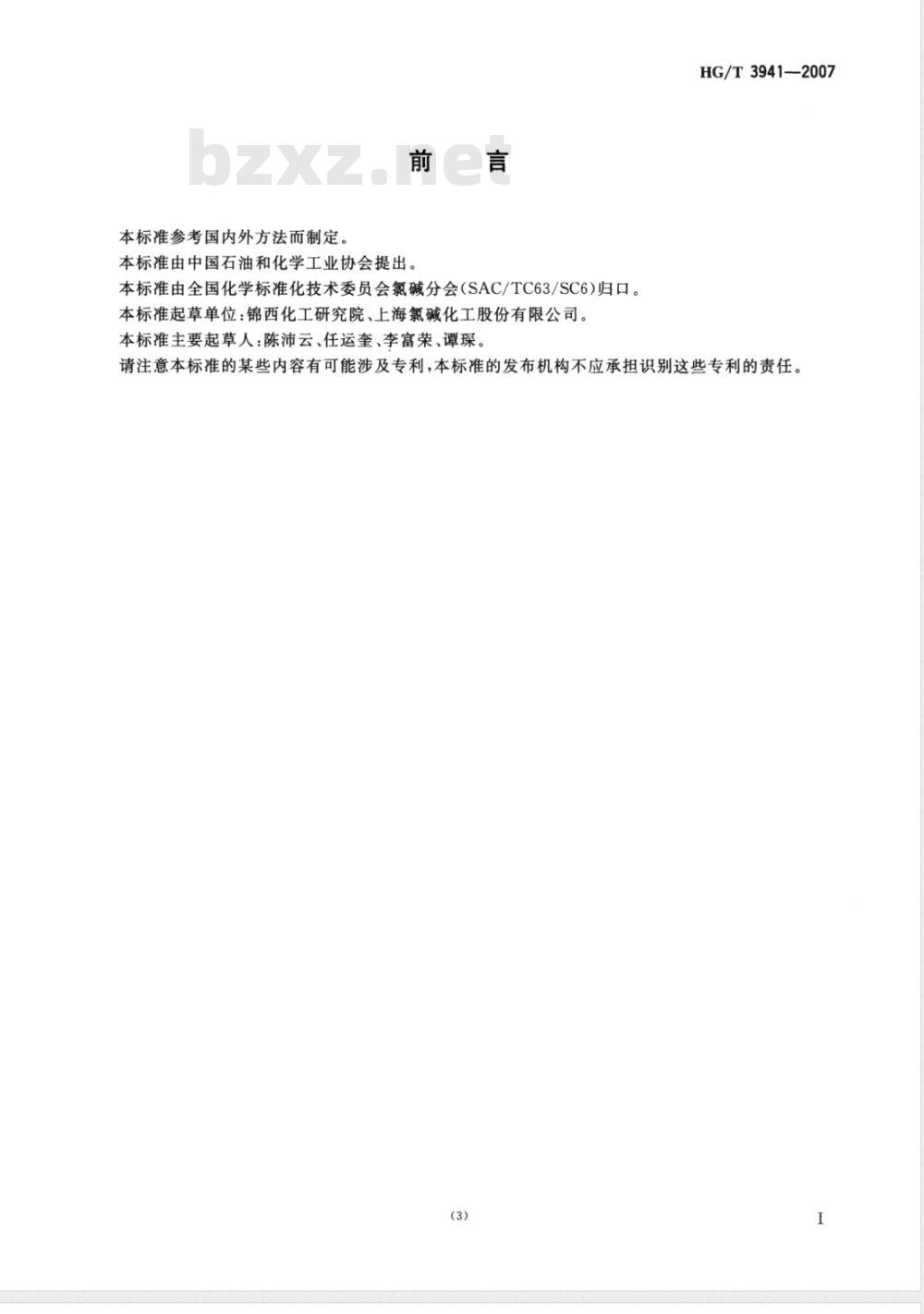

中华人民共和国国家发展和改革委员会发布本标准参考国内外方法而制定。前言
本标准由中国石油和化学工业协会提出本标准由全国化学标准化技术委员会氯碱分会（SAC/TC63/SC6)归口。本标准起草单位：锦西化工研究院、上海氯碱化工股份有限公司。本标准主要起草人：陈沛云、任运奎、李富荣、谭琛。HG/T3941-2007
请注意本标准的某些内容有可能涉及专利，本标准的发布机构不应承担识别这些专利的责任。(3)

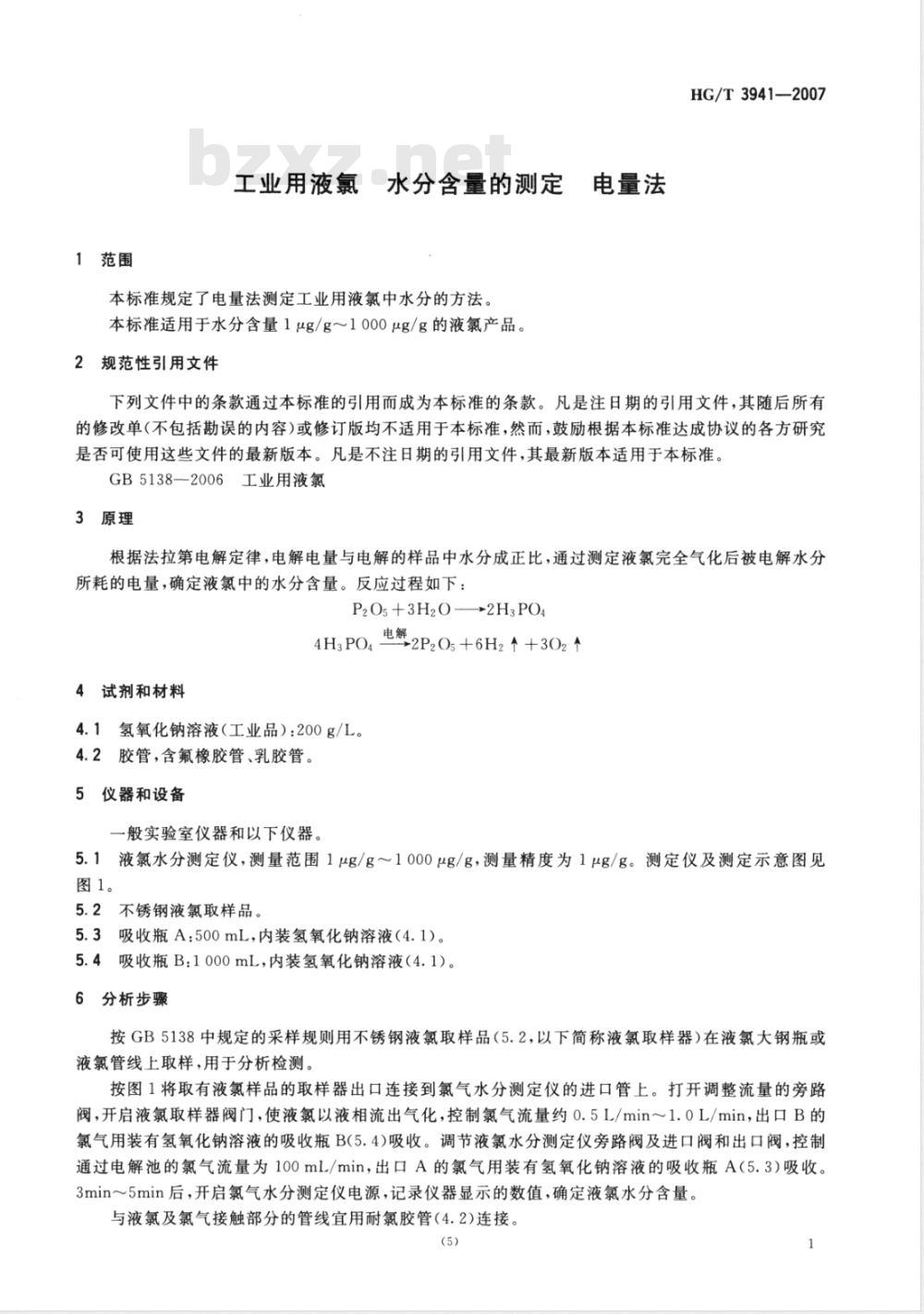

1范围
工业用液氯水分含量的测定电量法本标准规定了电量法测定工业用液氯中水分的方法。本标准适用于水分含量1μg/g~1000μg/g的液氯产品。2规范性引用文件
HG/T3941-2007
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB5138—2006工业用液氯
3原理
根据法拉第电解定律，电解电量与电解的样品中水分成正比，通过测定液氯完全气化后被电解水分所耗的电量，确定液氯中的水分含量。反应过程如下：P2Os+3H20-→2H3PO
电解2P20s+6H2个+302 个bzxZ.net
4H3PO4
4试剂和材料
4.1氢氧化钠溶液（工业品）：200g/L。4.2胶管，含氟橡胶管、乳胶管。5仪器和设备
一般实验室仪器和以下仪器。
5.1液氯水分测定仪，测量范围1μg/g～1000μg/g，测量精度为1μg/g。测定仪及测定示意图见图1。
5.2不锈钢液氯取样品。
5.3吸收瓶A：500mL，内装氢氧化钠溶液（4.1）。5.4吸收瓶B：1000mL，内装氢氧化钠溶液（4.1）。6分析步骤
按GB5138中规定的采样规则用不锈钢液氯取样品（5.2，以下简称液氯取样器）在液氯大钢瓶或液氯管线上取样，用于分析检测。按图1将取有液氯样品的取样器出口连接到氯气水分测定仪的进口管上。打开调整流量的旁路阀，开启液氯取样器阀门，使液氯以液相流出气化，控制氯气流量约0.5L/min～1.0L/min，出口B的氯气用装有氢氧化钠溶液的吸收瓶B(5.4)吸收。调节液氯水分测定仪旁路阀及进口阀和出口阀，控制通过电解池的氯气流量为100mL/min，出口A的氯气用装有氢氧化钠溶液的吸收瓶A（5.3）吸收。3min5min后，开启氯气水分测定仪电源，记录仪器显示的数值，确定液氯水分含量。与液氯及氯气接触部分的管线宜用耐氯胶管（4.2)连接。(5)
HG/T3941-2007
三通，
旁路阀；
进口阀；
电解池；
一出口阀；
流量计；
直流稳压电源；
变压整流系统。
结果计算
出口B

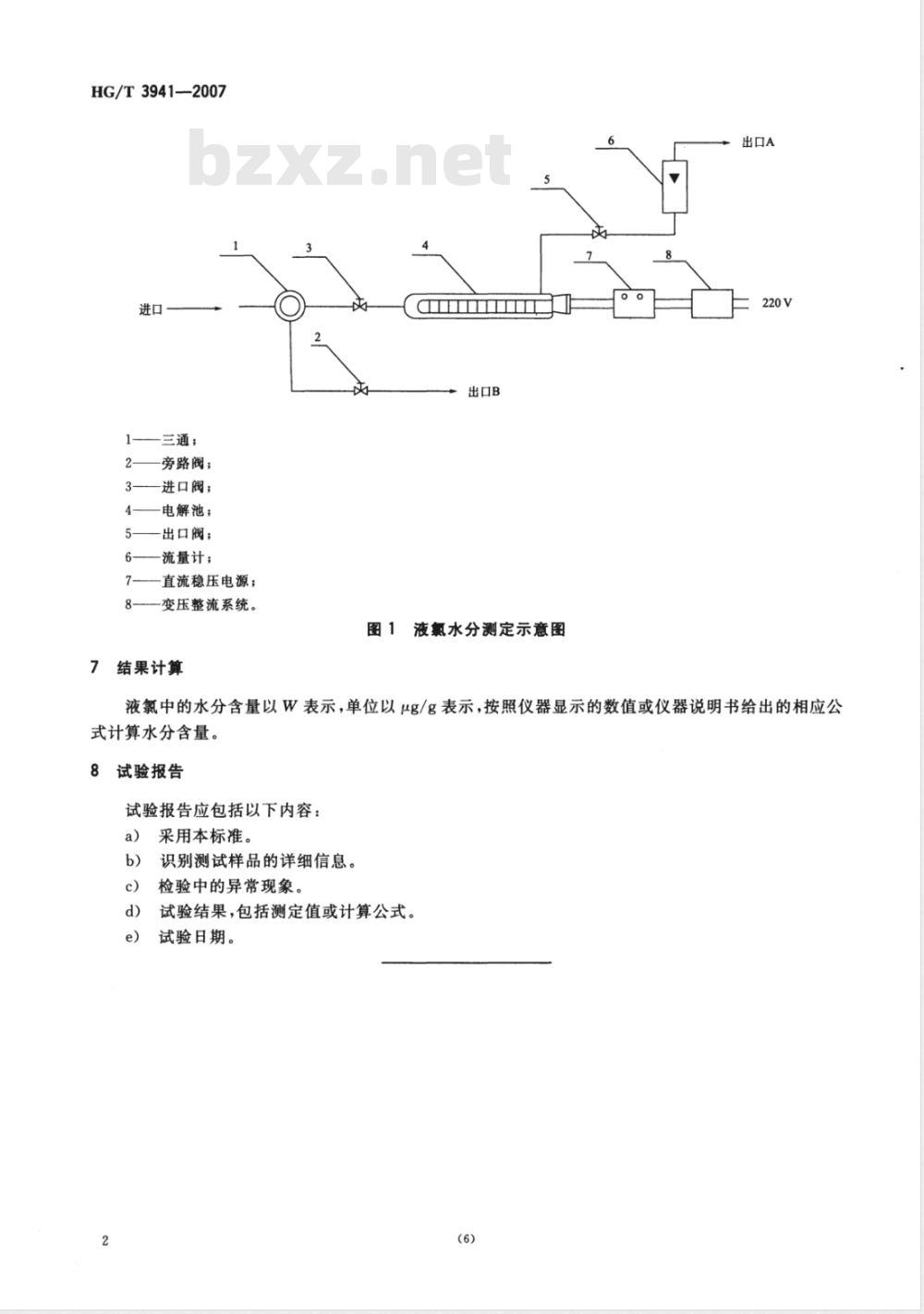

图1液氯水分测定示意图
出口A
液氯中的水分含量以W表示，单位以μg/g表示，按照仪器显示的数值或仪器说明书给出的相应公式计算水分含量。
试验报告
试验报告应包括以下内容：
采用本标准。
识别测试样品的详细信息。
检验中的异常现象。
试验结果，包括测定值或计算公式。试验日期。
