【国家标准(GB)】 电气绝缘材料水解稳定性的试验方法 第1部分：塑料薄膜

ICS 29.035.20

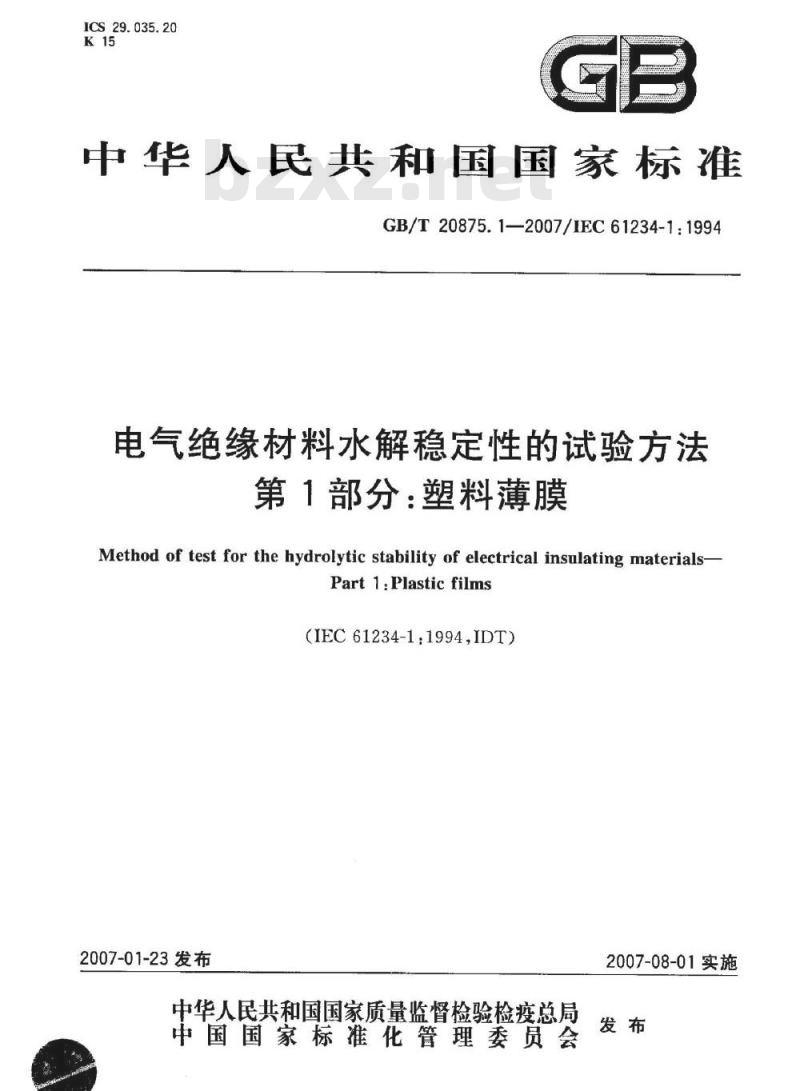

中华人民共和国国家标准
GB/T20875.1—2007/IEC61234-1:1994电气绝缘材料水解稳定性的试验方法第1部分：塑料薄膜
Method of test for the hydrolytic stability of electrical insulating materials-Part1:Plasticfilms
(IEC61234-1:1994,IDT)
2007-01-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-08-01实施

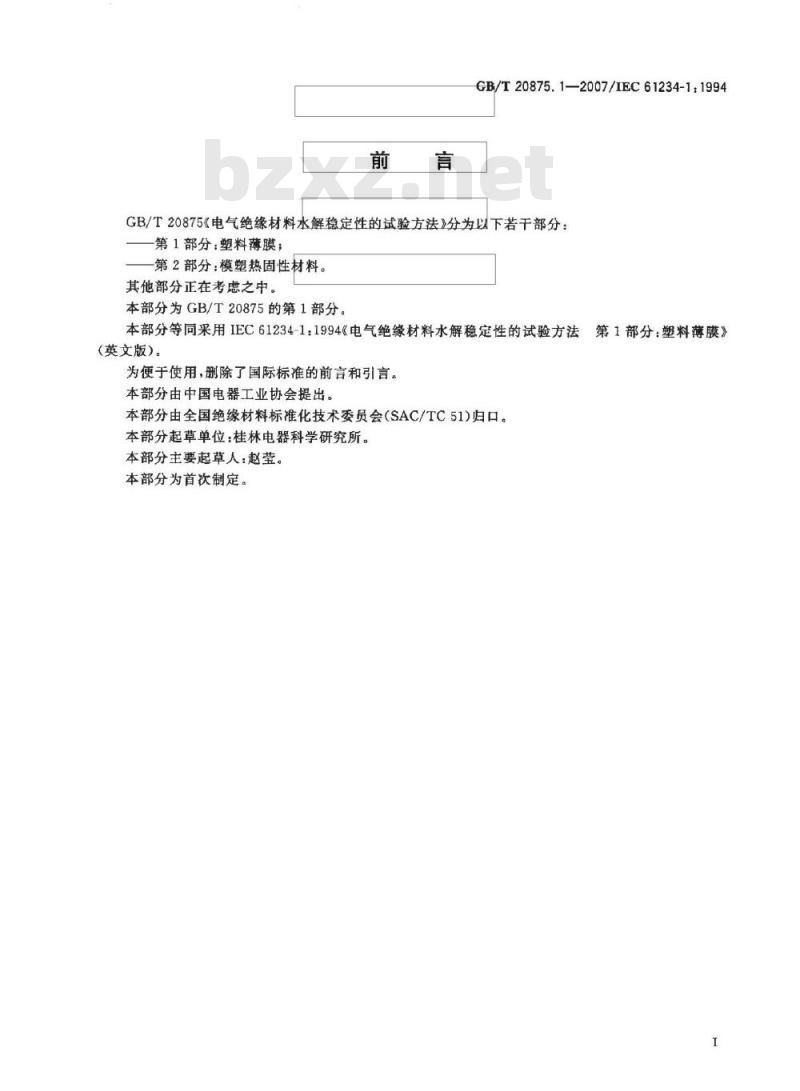

GB/T20875.1—2007/IEC61234-1:1994GB/T20875《电气绝缘材料水解稳定性的试验方法》分为以下若干部分：第1部分：塑料薄膜；
第2部分：模塑热固性材料。
其他部分正在考虑之中。
本部分为GB/T20875的第1部分。本部分等同采用IEC61234-1：1994《电气绝缘材料水解稳定性的试验方法第1部分：塑料薄膜》（英文版）。
为便于使用，删除了国际标准的前言和引言。本部分由中国电器工业协会提出。本部分由全国绝缘材料标准化技术委员会（SAC/TC51)归口。本部分起草单位：桂林电器科学研究所。本部分主要起草人：赵莹。
本部分为首次制定。

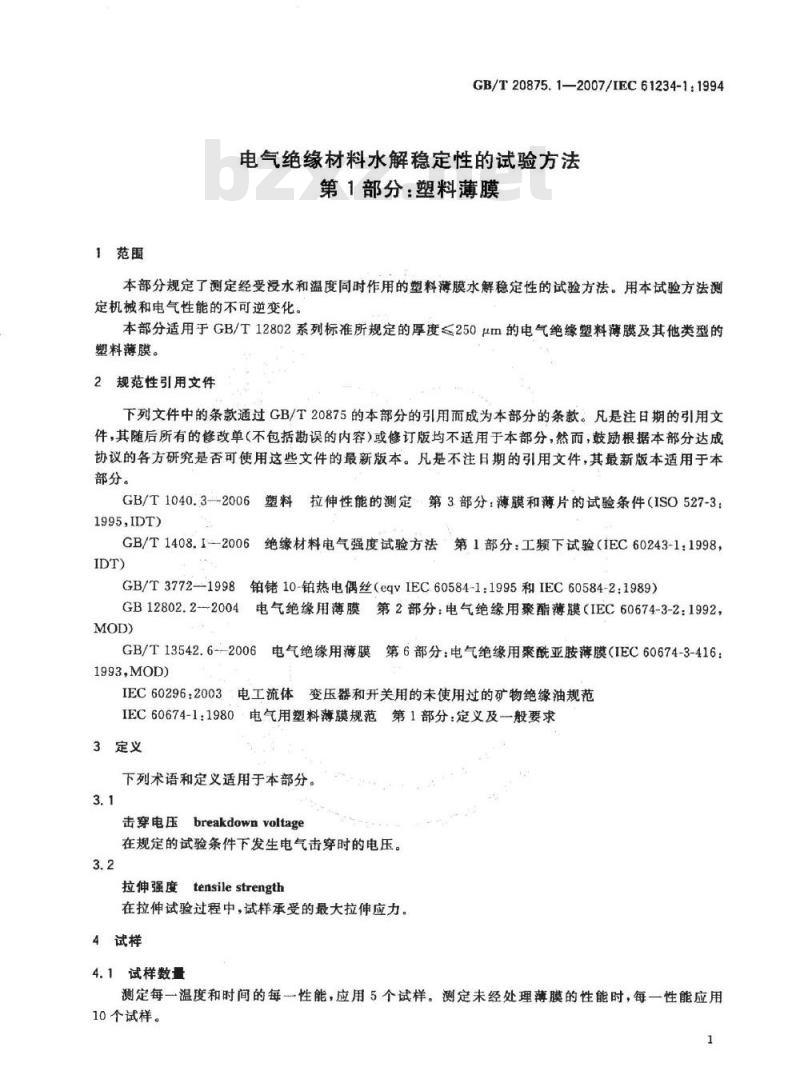

1范围
GB/T20875.1—2007/IEC61234-1:1994电气绝缘材料水解稳定性的试验方法第1部分：塑料薄膜
本部分规定了测定经受漫水和温度同时作用的塑料薄膜水解稳定性的试验方法。用本试验方法测定机械和电气性能的不可逆变化。本部分适用于GB/T12802系列标准所规定的厚度≤250μm的电气绝缘塑料薄膜及其他类型的塑料薄膜。
2规范性引用文件
下列文件中的条款通过GB/T20875的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1040.32006塑料拉伸性能的测定·第3部分：薄膜和薄片的试验条件（ISO527-3：1995,IDT)
GB/T1408.I-2006绝缘材料电气强度试验方法第1部分：工频下试验（IEC60243-1:1998，IDT)
GB/T3772--1998铂佬10-铂热电偶丝（eqvIEC.60584-1：1995和IEC60584-2：1989）GB12802.2-2004电气绝缘用薄膜第2部分：电气绝缘用聚酯薄膜（IEC60674-3-2：1992，MOD)
GB/T13542.6--2006电气绝缘用薄膜第6部分：电气绝缘用聚酰亚胺薄膜（IEC60674-3-416：1993.MOD）
IEC60296：2003电工流体变压器和开关用的未使用过的矿物绝缘油规范IEC60674-1:1980·电气用塑料薄膜规范第1部分：定义及一般要求3定义
下列术语和定义适用于本部分。3.1
击穿电压breakdownvoltage
在规定的试验条件下发生电气击穿时的电压。3.2
拉伸强度tensile strength
在拉伸试验过程中，试样承受的最大拉伸应力。4试样
4.1试样数量
测定每一温度和时间的每一性能，应用5个试样。测定未经处理薄膜的性能时，每一性能应用10个试样。

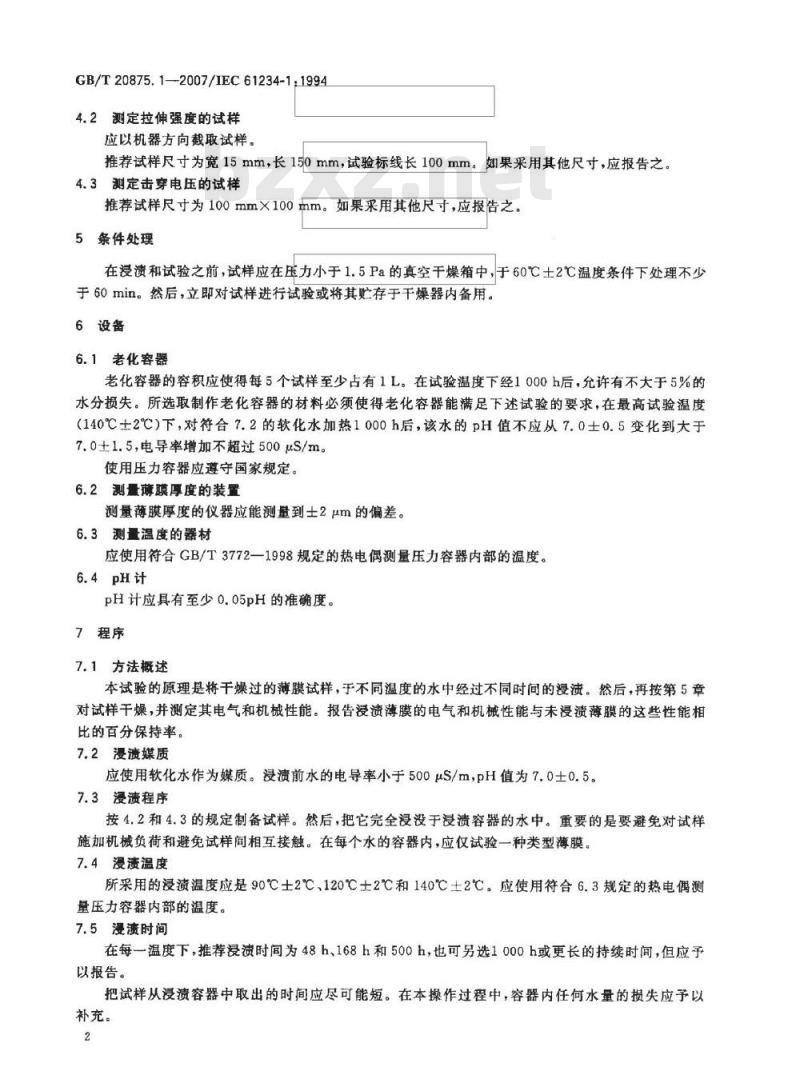

GB/T20875.1—-2007/IEC61234-1,19944.2测定拉伸强度的试样
应以机器方向截载取试样。
推荐试样尺寸为宽15mm，长150mm，试验标线长100mm。如果采用其他尺寸，应报告之。4.3测定击穿电压的试样
推荐试样尺寸为100mm×100mm。如果采用其他尺寸，应报告之。5条件处理
在浸溃和试验之前，试样应在压力小于1.5Pa的真空干燥箱中，于60℃士2℃温度条件下处理不少于60min。然后，立即对试样进行试验或将其贮存于干燥器内备用。6设备
6.1老化容器
老化容器的容积应使得每5个试样至少占有1L。在试验温度下经1000h后，允许有不大于5%的水分损失。所选取制作老化容器的材料必须使得老化容器能满足下述试验的要求，在最高试验温度（140℃士2℃）下，对符合7.2的软化水加热1000h后，该水的pH值不应从7.0士0.5变化到大于7.0±1.5，电导率增加不超过500uS/m。使用压力容器应遵守国家规定。6.2测量薄膜厚度的装置
测量薄膜厚度的仪器应能测量到士2um的偏差。6.3测量温度的器材
应使用符合GB/T3772—1998规定的热电偶测量压力容器内部的温度。6.4pH计
pH计应具有至少0.05pH的准确度。7程序
7.1方法概述
本试验的原理是将干燥过的薄膜试样，于不同温度的水中经过不同时间的浸渍。然后，再按第5章对试样干燥，并测定其电气和机械性能。报告浸渍薄膜的电气和机械性能与未浸渍薄膜的这些性能相比的百分保持率。
7.2漫渍媒质
应使用软化水作为媒质。浸渍前水的电导率小于500μS/m，pH值为7.0士0.5。7.3浸渍程序
按4.2和4.3的规定制备试样。然后，把它完全浸没于没渍容器的水中。重要的是要避免对试样施加机械负荷和避免试样间相互接触。在每个水的容器内，应仅试验一种类型薄膜。7.4漫渍温度
所采用的浸渍温度应是90℃士2℃、120℃士2℃和140℃士2℃。应使用符合6.3规定的热电偶测量压力容器内部的温度。
7.5漫渍时间
在每一温度下，推荐浸渍时间为48h168h和500h，也可另选1000h或更长的持续时间，但应予以报告。
把试样从浸渍容器中取出的时间应尽可能短。在本操作过程中，容器内任何水量的损失应予以补充。

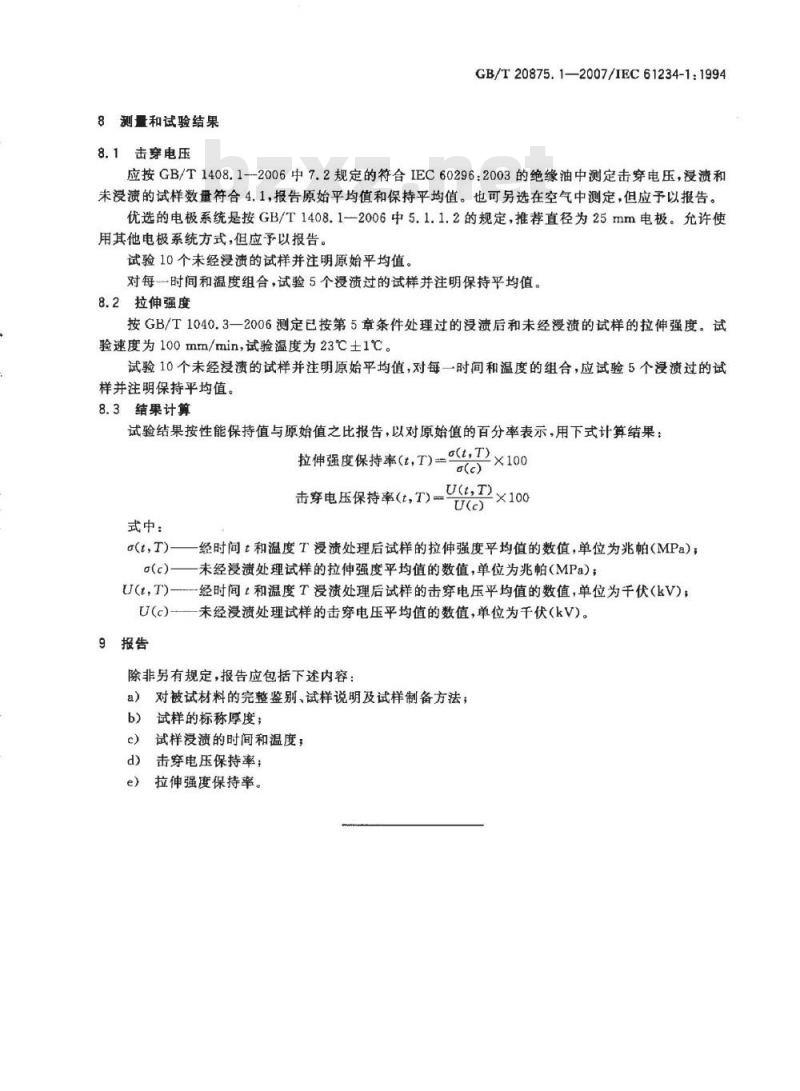

8测量和试验结果
8.1击穿电压
GB/T20875.1—2007/IEC61234-1:1994应按GB/T1408.1--2006中7.2规定的符合IEC60296：2003的绝缘油中测定击穿电压，浸渍和未浸溃的试样数量符合4.1，报告原始平均值和保持平均值。也可另选在空气中测定，但应予以报告。优选的电极系统是按GB/T1408.1一2006中5.1.1.2的规定，推荐直径为25mm电极。允许使用其他电极系统方式，但应予以报告。试验10个未经浸渍的试样并注明原始平均值。对每一时间和温度组合，试验5个浸渍过的试样并注明保持平均值。8.2拉伸强度
按GB/T1040.3一2006测定已按第5章条件处理过的浸溃后和未经浸溃的试样的拉伸强度。试验速度为100mm/min，试验温度为23℃士1℃。试验10个未经浸渍的试样并注明原始平均值，对每一时间和温度的组合，应试验5个浸渍过的试样并注明保持平均值。
8.3结果计算
试验结果按性能保持值与原始值之比报告，以对原始值的百分率表示，用下式计算结果：a(t,)
拉伸强度保持率(t，T)
Ut×100
击穿电压保持率（t，T）=
式中：
a(t,T)——经时间t和温度T浸渍处理后试样的拉伸强度平均值的数值，单位为兆帕(MPa)；a(c)——未经浸溃处理试样的拉伸强度平均值的数值，单位为兆帕(MPa)；U(t，T)一经时间t和温度T浸渍处理后试样的击穿电压平均值的数值，单位为千伏（kV)；U(c)—未经浸渍处理试样的击穿电压平均值的数值，单位为千伏(kV)。9报告
除非另有规定，报告应包括下述内容：a）对被试材料的完整鉴别、试样说明及试样制备方法；b）试样的标称厚度；
c）试样浸渍的时间和温度；
d）击穿电压保持率；
e）拉伸强度保持率。
