【国家标准(GB)】 电子设备机械结构 482.6mm(19in)系列机械结构尺寸 第2部分：机柜和机架结构的格距

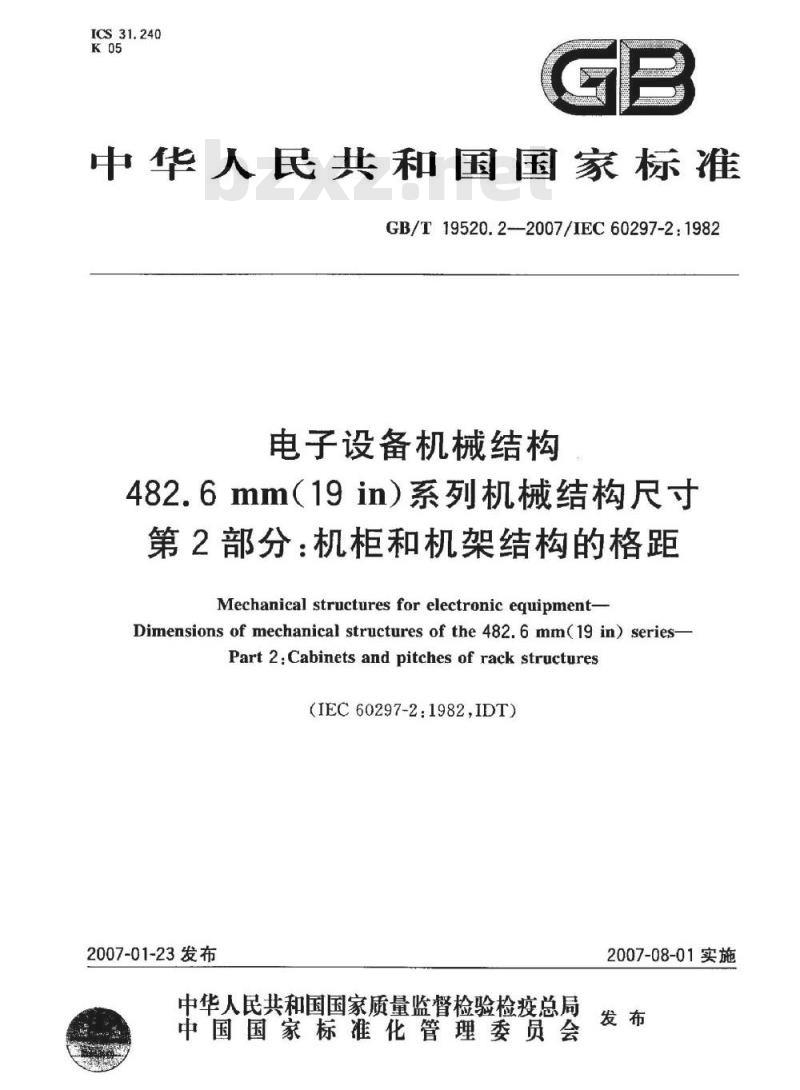

ICS31.240
中华人民共和国国家标准
GB/T19520.2--2007/IEC60297-2:1982电子设备机械结构
482.6mm（19in）系列机械结构尺寸第2部分：机柜和机架结构的格距Mechanical structures for electronic equipment-Dimensions of mechanical structures of the 482.6 mm(19 in) series-Part 2:Cabinets and pitches of rack structures(IEC60297-2：1982,IDT)
2007-01-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-08-01实施

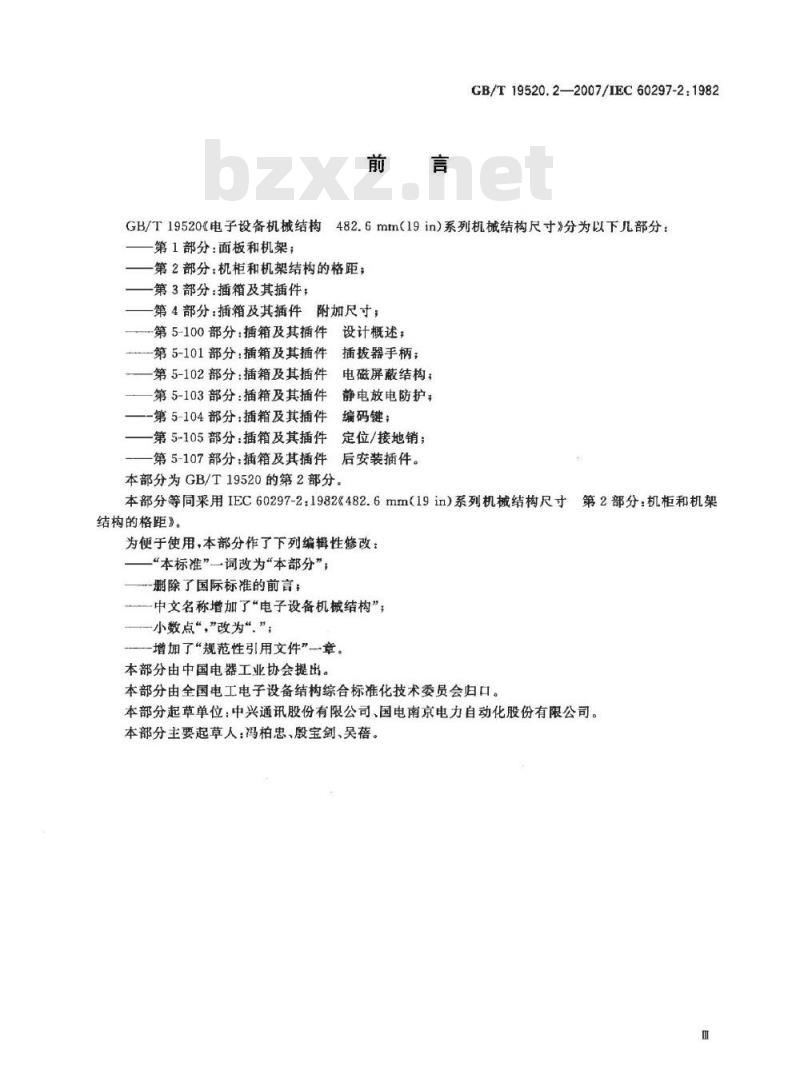

GB/T19520.2—2007/IEC60297-2:1982482.6mm（19in）系列机械结构尺寸》分为以下几部分：GB/T19520《电子设备机械结构
第1部分：面板和机架；
第2部分：机柜和机架结构的格距；第3部分：插箱及其插件；
第4部分：插箱及其插件、附加尺寸；第5-100部分：插箱及其插件设计概述；-第5-101部分：插箱及其插件
插拔器手柄；
第5-102部分：插箱及其插件
电磁屏蔽结构；
第5-103部分：插箱及其插件
一第5-104部分：插箱及其插件
-第5-105部分：插箱及其插件
静电放电防护；
编码键；
定位/接地销：
第5-107部分：插箱及其插件
后安装插件。
本部分为GB/T19520的第2部分。本部分等同采用IEC60297-2：1982《482.6mm（19in）系列机械结构尺寸第2部分：机柜和机架结构的格距》。
为便于使用，本部分作了下列编性修改：“本标准”一词改为“本部分”；除了国际标准的前言；
中文名称增加了“电子设备机械结构”；一小数点“，”改为“”；

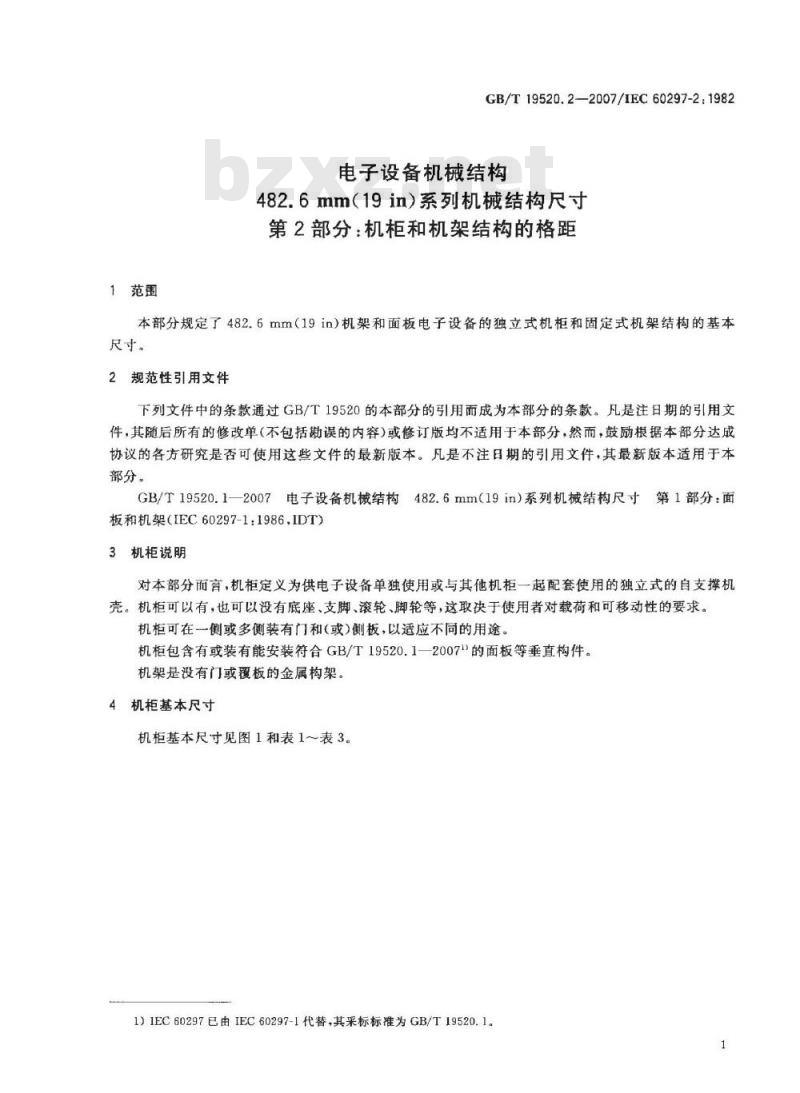

一增加了“规范性引用文件”一章。本部分由中国电器工业协会提出。本部分由全国电工电子设备结构综合标准化技术委员会归口。本部分起草单位：中兴通讯股份有限公司、国电南京电力自动化股份有限公司。本部分主要起草人：冯柏忠，殷宝剑、吴蓓。1范围
GB/T19520.2--2007/IEC60297-2:1982电子设备机械结构
5mm（19in）系列机械结构尺寸
第2部分：机柜和机架结构的格距本部分规定了482.6mm（19in）机架和面板电子设备的独立式机柜和固定式机架结构的基本尺寸。
2规范性引用文件
下列文件中的条款通过GB/T19520的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T19520.1—2007电子设备机械结构482.6mm(19in）系列机械结构尺寸第1部分：面板和机架（IEC60297-1：1986，IDT）3机柜说明
对本部分而言，机柜定义为供电子设备单独使用或与其他机柜一起配套使用的独立式的自支撑机壳。机柜可以有，也可以没有底座、支脚、滚轮、脚轮等，这取决于使用者对载荷和可移动性的要求。机柜可在一侧或多侧装有门和或）侧板，以适应不同的用途。机柜包含有或装有能安装符合GB/T19520.1—2007的面板等垂直构件。机架是没有门或覆板的金属构架。4机柜基本尺寸

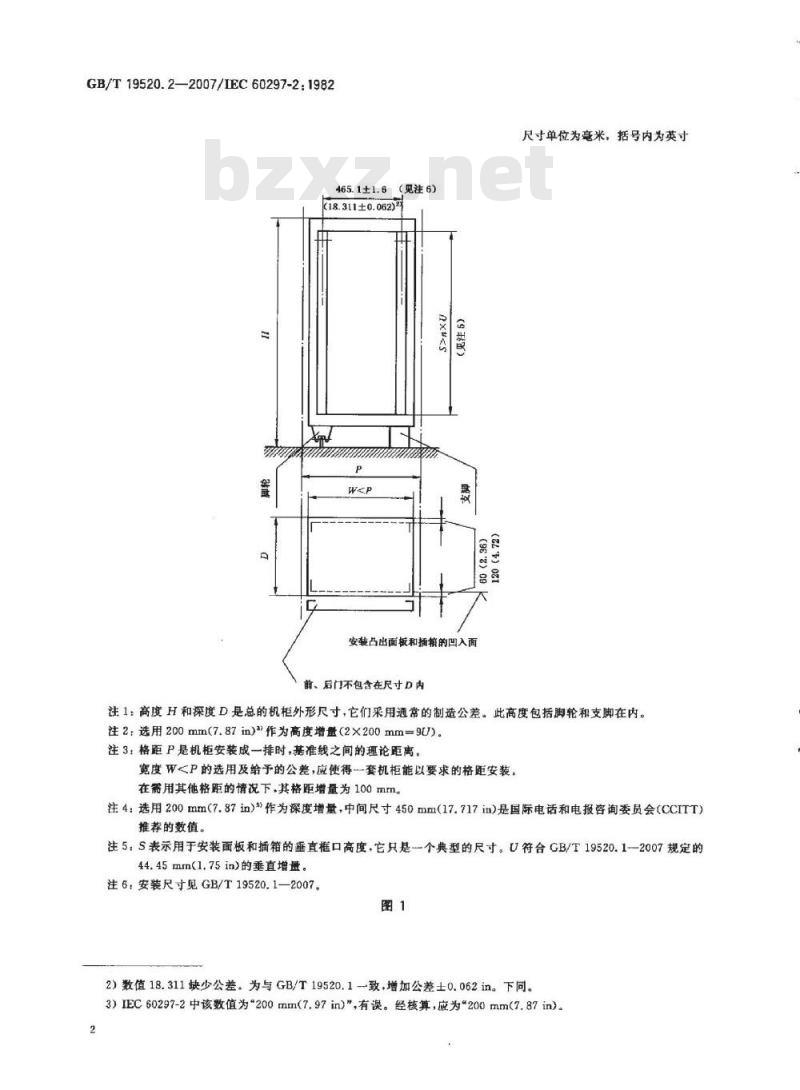

机柜基本尺寸见图1和表1～表3。1）IEC60297已由IEC60297-1代替，其采标标准为GB/T19520.1。1
GB/T19520.2—2007/IEC60297-2:1982465.1±1.6
（见注6）
18.311±0.062)
（9）
安转占出面板和插箱的凹入面
前、后门不包含在尺寸D内
尺寸单位为毫米，括号内为英寸注1：高度H和探度D是总的机柜外形尺寸，它们采用通常的制造公差。此高度包括脚轮和支脚在内。注2：选用200mm(7.87in）\作为高度增量（2×200mm=9U)。注3：格距P是机柜安装成一排时，基准线之间的理论距离。宽度W注5：S表示用于安装面板和插箱的垂直框口高度，它只是一个典型的尺寸。U符合GB/T19520.1-2007规定的44.45mm(1.75in）的垂直增遭。注6：安装尺寸见GB/T19520.1—2007。图1
2）数值18.311缺少公差。为与GB/T19520.1一致，增加公差士0.062in。下同。3）IEC60297-2中该数值为200mtn(7.97in）\，有误。经核算，应为200mm(7.87in)。2

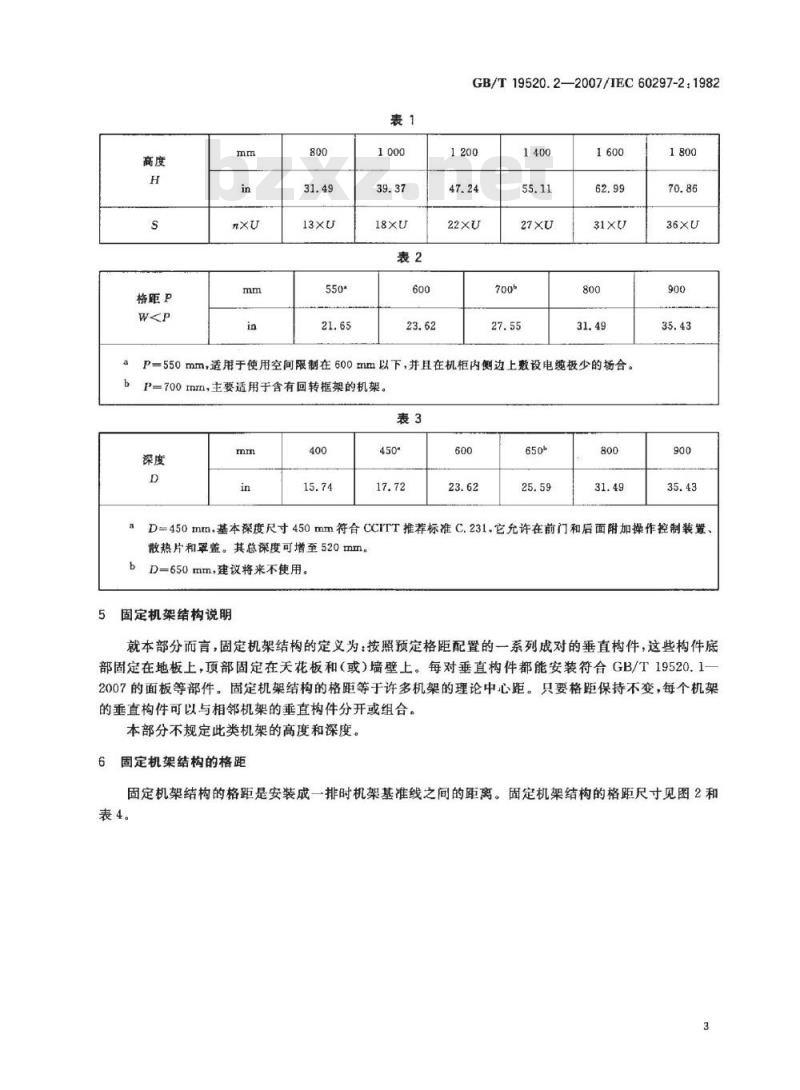

格距P
GB/T19520.22007/IEC60297-2：19821200
P=550mm，适用于使用空间限制在600mm以下，并且在机柜内侧边上敷设电缆极少的场合。P700 mm，主要适用于含有回转框架的机架。表3
D=450mm，基本深度尺寸450mm符合CCITT推荐标准C.231.它允许在前门和后面附加操作控制装置、散热片和罩盖。其总深度可增至520mm。bD=650mm，建议将来不使用。
5固定机架结构说明
就本部分而言，固定机架结构的定义为：按照预定格距配置的一系列成对的垂直构件，这些构件底部固定在地板上，顶部固定在天花板和（或）墙壁上。每对垂直构件都能安装符合GB/T19520.1-2007的面板等部件。固定机架结构的格距等于许多机架的理论中心距。只要格距保持不变，每个机架的垂直构件可以与相邻机架的垂直构件分开或组合。本部分不规定此类机架的高度和深度。6固定机架结构的格距
固定机架结构的格距是安装成一排时机架基准线之间的距离。固定机架结构的格距尺寸见图2和表4。
GB/T19520.2--2007/IEC60297-2：1982面板
构架格距 P
465.1±1.6
18.311±0.062)2
450min
尺寸单位为毫米，括号内为英寸465.1±1.6
(18.311±0.062)23
450min
立式构架
