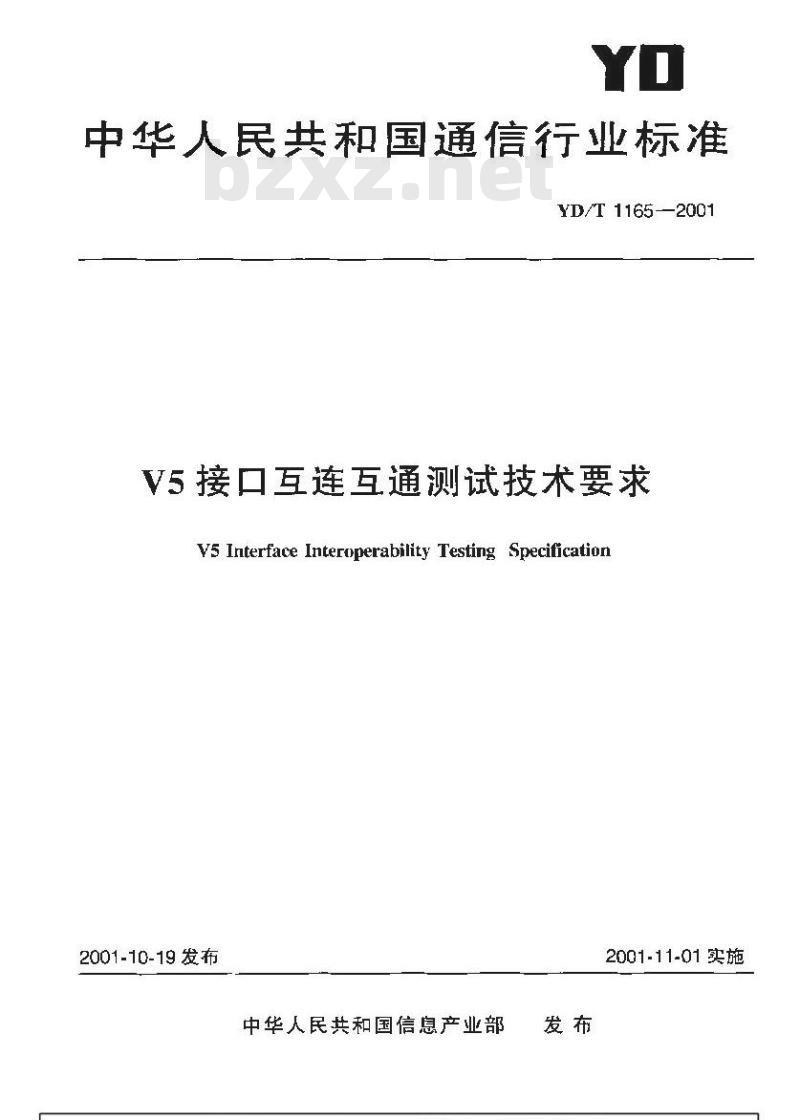

中华人民共和国通信行业标准
YD/T 1165--2001
V5接口互连互通测试技术要求
V5 Interface Interoperability Testing Specification2001-10-19发布
中华人民共和国信息产业部
2001-11-01实施
YD/T I165-1001

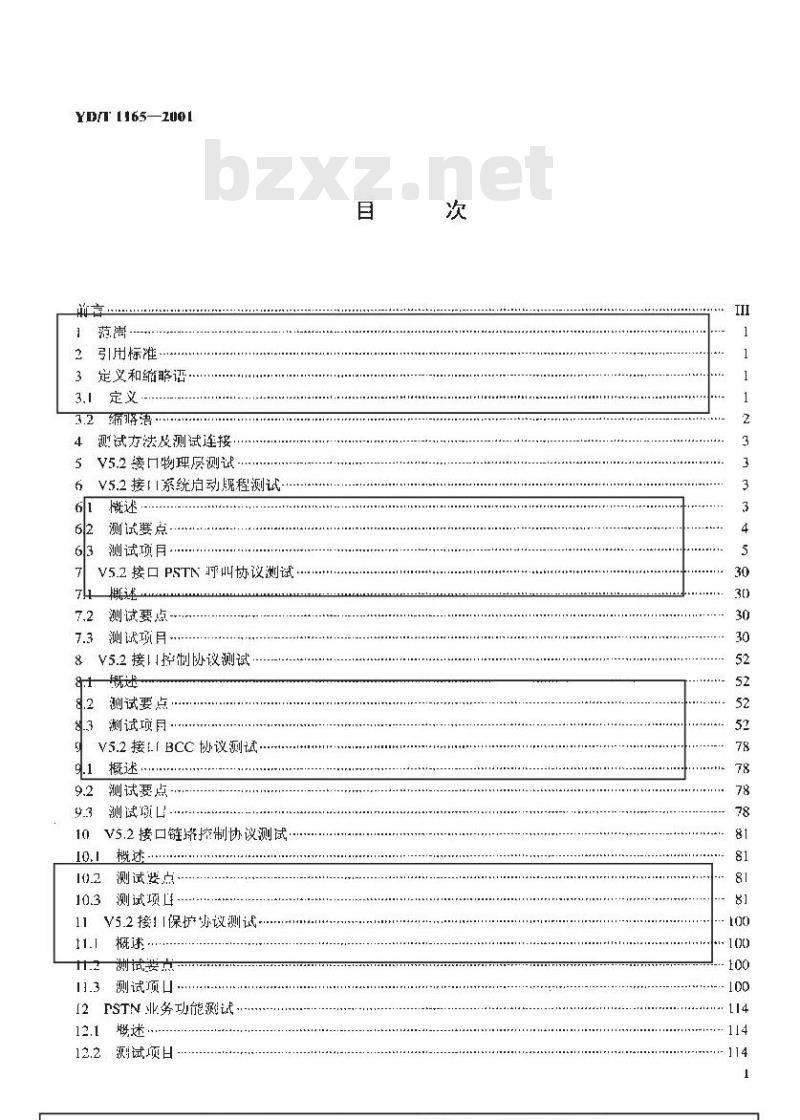

2引用标准
3定义和缩略语·
3.1定义
3.2缅语
4测试方法及测试连接，
5V5.2接口物理层测试
6V5.2接[1系统启动规程测试
61概述
62 测试要点-
63测试项月…
V5.2接口PSTN呼叫协议测试
7.2测试要点
7.3，测试项月
8V5.2接控制协议测试
测试要点
测试项同·
V5.2 接LI BCC 协议测试-
测试费点
测试项口
V5.2接口链择控制协议测试
测试要点
测试项！
V5.2接1保护协议测试
概速，
测试顶口
FSTN业务功能试
测试项目

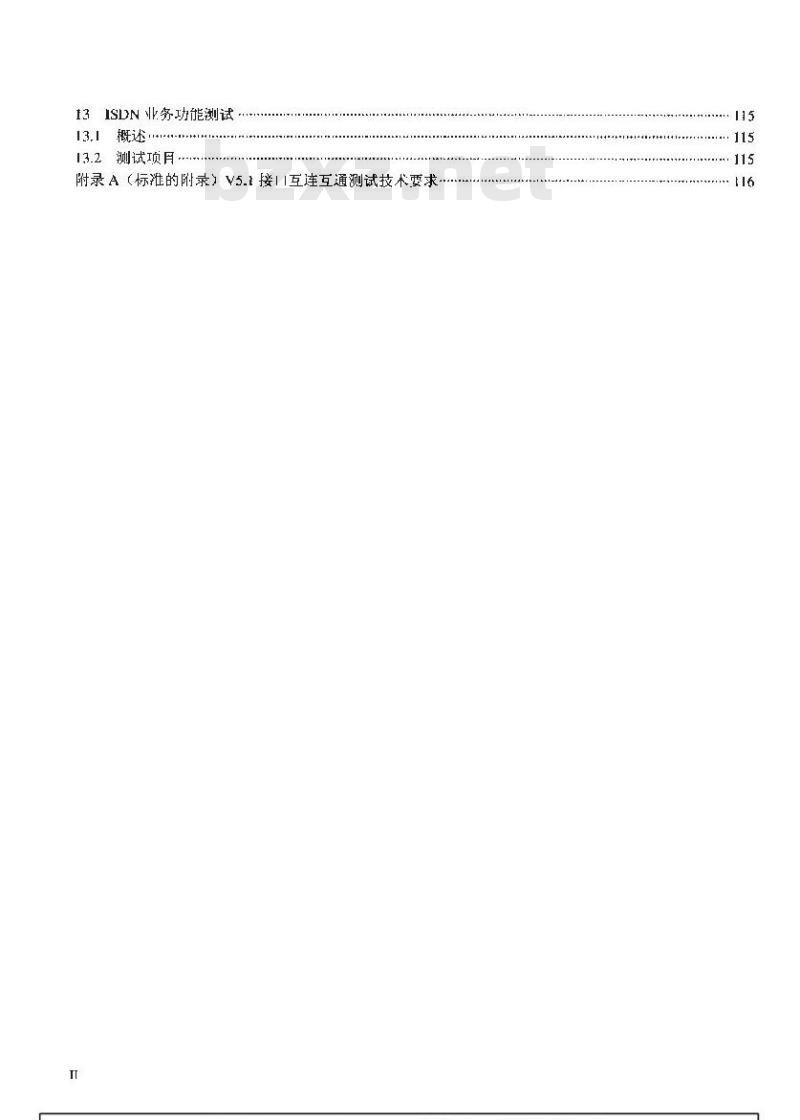

13ISDN业务功能测试…
13.概述
13.2测试项月
附录A（标准的附录》V5.1接II互连互通测试技术要求TT
441++14+1441
YD/T 1165-2001
本标准卡要根据YDV020-1996《本地数字交换机和接入网之问的V5.I接I1技术规范》、YDN021-1996《本地数字交换机和接入网之间的V5.2接口技术规范》和YDN065-1997《邮电部话交换设备总技术规范书》编制。
本标准1:要规定了本地数字交换机和接入网之问V5.1/V5.2接口的系统启动规程测试、PSTN呼叫协议测试、控制协议测试、链路控制协议测试(仪用于V5.2接口)、承载通路连接（BCC）协议测试[仅用十V5.2接口）、保护协议测试（议用于V5.2接日）、PSTN业务测试以及综合业务数字网（ISDN）业务测试等，用来检测设备所实现的V5.1NV5.2协议是否符合标准规范的规定，是否具行该协议的功能，本标准适用于本地数字变换机和/或接入网设备 V5.1AV5.2 接1I研究开发以及相应的验收测试本标准的谢录A是标难的附录。
本标准山信息产业部电信研究院提出开归口。本标推起节中位：信息产业部电信传输研究所华为技术有限公市
上海贝尔有限公司
木标准主要起草人：石友康工洋上新然沈蕾陈闻杰中华人民共和国通信行业标准免费标准下载网bzxz

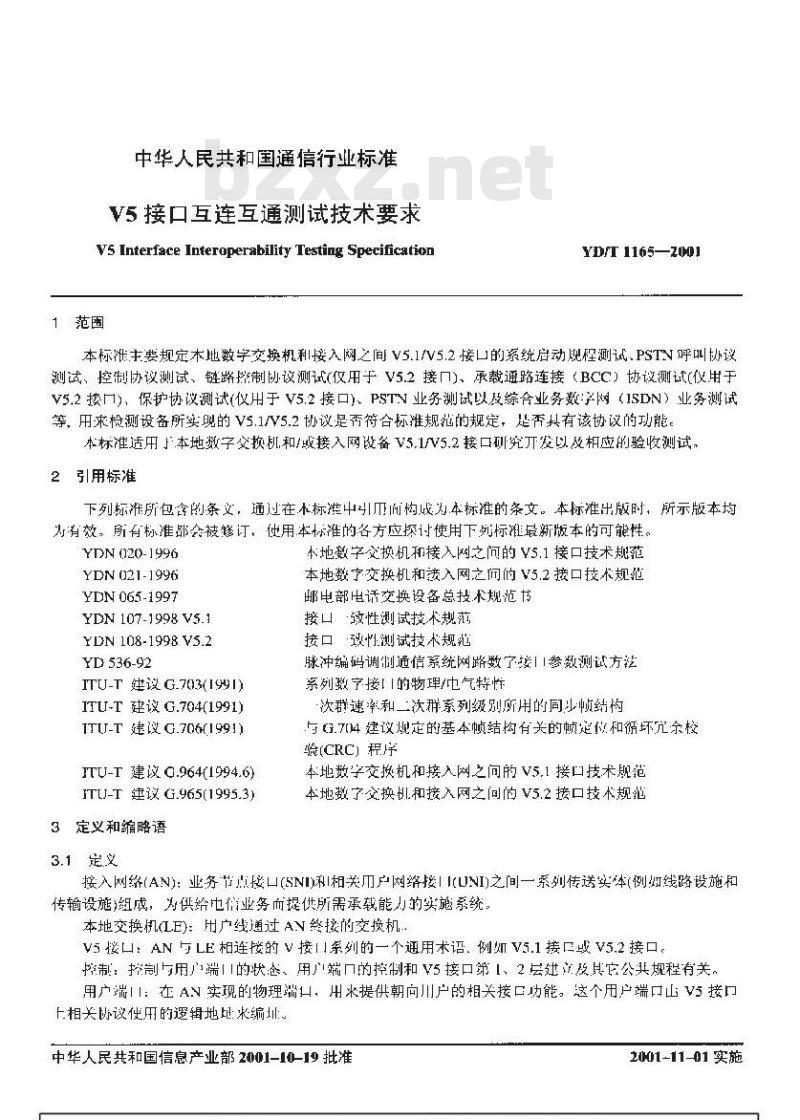

5接口互连互通测试技术要求
Vs Interface Interoperability Testing Specification1范围
YD/T 1165—Z001
本标准主要规定木地数字交换机利接入网之间V5.1/V5.2接口的系统启动程测试.PSTN呼叫协议测试、控制协议测试、链路举制议测试(仅用于V5.2接)、承载通路连接（BCC）协议测试(仪用于V5,2接)、保护协议测试(仪用于V5.2接口）、PSTV业务测试以及综合业务数：产网（1SDN）业务测试等，用来检测设备所实兜的V5.1/V5.2协议是否符合标准规范的规定，是否其有该协议的功能。本标准适用十本地数字交换机和/或接入网设备V5.1V5.2接口研究元发以及相应的验收测试，2引用标准
下列标准所包含的条文，通过在本标游中而而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准部会被订，使用本标准的各方应探讨使用下列标准最新版本的可能性。YDN 020-1996
YDN 021-1996
YDN 065-1997
YDN 107-1998 V5.1
YDN108-1998V5.2
YD 536-92
ITU-T建议G.703(1991)
ITU-T建议G.704(1991)
ITU-T 建议G.706(1991)
ITU-T建议Q.964(1994.6)
ITU-T建议G.965(1995.3)
3定义和缩略语
3.1定义
本地数字交换机和接入网之问的V5.1接口技术规范本地数了交换机和接入网之间的V5.2接口技术规范邮电部电话变换设备总技术规范书接口致性测试技术规范
接口致性测试技术规池
脉冲编码调制通信系统网踏数字要||参数测试方系列数字接【|的物理/中气特性次群速率和次群系列级别所用的同少步烦结恼与G.7(4建议规定的基本顿结构有关的顿定位和循坏亢余校验(CRC)程序
本地数字交换机和接入网之问的V5.1接口技术舰范本地数了交换机和接入网之问的V5.2接口技术规池接入网络(AN)：业务\节点接口(SNI)利I相关用户网络接II(UNI)之间一系列传送实体(例如线路设施和传输设施)组成，为供给电情业务而提供所需承载能力的实施系统：本地交换机LE)：用广线通过AV终接的交换机：V5接口：AN与LE相连接的V接II系列的一个通用术语.例如V5.1接口或V5.2接口。控制：控制与用端的状态，用端口的控制和V5 接口第[、2层建立及具它公共规程有关。用户端II：在 AN实现的物理端口，出米提供朝向川户的相关接口功能。这个用户端口山V5 接口上相关你议使用的逻辑地地来编址中华人民共和国信息产业部2001-10-19批准2001-11-01实施
YD/T 1165--2001
指靶变量：指配变童是用于Q接山的、对完整的指配数据集的唯一标识，承载通路连接(BCC)协议：允许LE指示AN单次或多次即时地分配承载通路，主链路：多链路V5.2接口中的-个2048kbi/s链路，其时隙16上的物现C通路运载用于保护协议的C路在V5.2接IT初始化时：时隙16也运载用1控协议、链路控制协议和BCC协议的C路径。其它C路径地可以运载在时隙16.上.。次链路：多链路V5.2接口1的个2048kbit/s链路，其时隙16上的物理C通路运载用于保护协议的C路论,在V5.2接口初始化时，作为控制协议，链路控制协议和BCC协议的备用C通路和运载在主链路时隙16上的仁何其它C路径。通信通路（C迅路）：V5.2接口上指配用来运载通信路径(C路径)的64kbit/s时隙，逻辑通信通路逻辑e通路：个或多个其有同类型e路径的组台（低千包括用F保护协遇的C路径)。
物理通信通路(物理C通路)：V5.2接口上已分配用于运载逻辑C通路的64kbit/s时隙。一个物理C通路可以不州来运载承载通路。主链路和次链路（仅当V5.2接口多于一个以1的2048kbit/s链路)的时隙16总是物理心通路。
活动C通路：当前运载--逻辑C通路的个物理C通路，当活动C通路不运载一逻辑C通路时，它成为一个备用 C通路。
备用C通路：当前不达载一逻辑C通路的：个物理C通路，作1用下逻辑C通路的保护。当它运载逻辑C通路时，备用亡通路成为个活动通路。保护组：N+K条物理C通路的组合，其中K是物理C通路的数目，这此物理C通路作为W条逻辑亡通路的备用C通路，
V5接口身份标识(v5nicrfaceld）：接口ID是通过AN和LE的Q接1而标识的AN中V5.2接的唯中码。该标识长度为24bit。
预连接承载通陷：通过BCC协议建立的任何承载通陷或多全承载通路以提供AN内可会换的业务而月在V5.2接口工己预留预定的带宽。3.2缩略语
CONTROL DL
ISDN-BA
ISDN-PRA
PSTN DL
承载通路性接
公共控制（COMMONCONTROL）
主叫线路标识提供
控制协议数据链路层实体
断续振铃音信息单元
数字信号宿息单元
拨号音
双音多韧
(基于64kbit/s的)综合业务数字网ISDN 基本接入
ISLDN一次群速率接入
脉冲通知信息单元
脉冲信亏信息单元
公共交换电话网
PSTN协议数据链路层实体
稳态信号信息单元
4测试方法及测试连接
YD/T1165—2001
置扩展的异步平衡模式
无编号确认
本标准采用监视方式的测试方法，用来检测本地数享交换机和/或接入网设备所实现的V5.1/V5.2协议是否符合标准规范的规定；是否具有该协议的功能，原则上，本测试应在V5.1/V5.2协议一致性测试完成之后进行。本标准中使用以下测试配置及测试连接图，如图1所示，将协议测试仪跨接在V5.1V5.2接I的AN与LE之间，采用协议测试仗监视AN与LE之间信令流程的方法进行测试协议测试仪
VS接口
AN 设备
图1测试连接
LE.设备
本标准测试项H编号为 G S_C，其中 G 代表测试组的序号(其中 PHY 表示物理层测试，START 表示V5.2接口系统启动规程测试，PSTN表示PSTN呼叫协议测试，CONTROL表示控制协议测试，BCC表示承载通路连接协议测试，LC表示链路控制协议测试，PROT表示保护协议测试，PSTNSRV表示PSTN业务功能测试，ISDNSRV表示ISDN业务功能测试)，S代表测试子组(如果存在)的序号：C代表某一测试项目的编号。例如测试编号为START_1_1表示该测试顶目的测试组为V5.2接L1系统启动规程测试，该测试子组为“V5.2接口由LE侧维护终端触发的系统启动测试”，在该测试子组的端号为1，测试项几为“接口处于正常状念，且主链路承载活动C通路，次链路承载备用C返路条件下LE侧护终端触发的系统自动”
5V5.2接物理层测试
V5.2接口可以由1-16个2(48kbius链路构成。每个2048kbit/s链璐的电气和物理特性均应符合G.703建议中规定的2048Kbit's的情况。接的功能和规程要求应符合建议G.704利G.706建议2048kbit/s的规程。必须实现循环穴余检验(CRC)功能，包括在CRC复顿中使用E比特用作CRC差错报告对V5.2接口物理层测试，包含1个测试项：测试项PHY_1：LE和AN五连，加电后，观察V52接口各个链路物理层是否常工作有关更详细的测试，可以见YD53G-92对E1PCM接口的测试规定，这不在本标准考总的范围内。6V5.2接口系统启动规程测试
6.1概述
本章规定V5.2接11系统启动程序的测试。在V5.2接口系统向动规程中，在用于各种协议（在：主链路和次链路(如已指配)的保护链路，控制协议，链路控制协议，BCC协议，PSTN协议如已指配)的数据链路建立之后，成检查变量及身份。如果变量及牙份对应于自己的变最及身份，则诃以启动用了链路、次链路和运载PSTN协议(如L指配)的链路的链路标识程序。在用于运载BCC、控制协设和PSTN协议链路的链路标识程序成功完成之后，将谢PSTN重新启动规程。然后完成后了任何其它链路的链路标识程序。
在运行系统启动程序期问，所有用广端1应进入阴塞状态。在系统启动程序完成之后，所有相关用3
广端门应经过训速的端门状态同步程序。6.2测试要点
YD/T 1165 -2001
1）在运行系统动程序期间，所有用户端口成进入阻赛状态，2）在PSTN重新启动规程中，LE和AN都A向对方发送COMMONCONTROL（重新启动完成）消息。3）在系统启动程序完成之后，所有相关用广端口应经过加速的端1.1状态同步程序。4）如果实现链路身份标识程序，在用于士链路、次链路租运载PSTN协议的链路的链路标识程序完成之后，调PSTN重新启动规程。然后完成用丁任何其它链路的链路标识程序。5）在系统启动程疗完成之后，所有相关链路应进入解除阻塞状态，如渠这样，可以考虑不应用链路解除阻辖规程，但对业务不可用的链路使用链路阻塞规程（即对接【1阻塞前已经道过维护燥作阳塞的链路使用链路阳病规程但如果主、次链路以前曾被阻塞成试图恢复正常工作)6）链路标识程序虽然是性选的，{「如果一方发起，另一方必须响应。7）在接口启动这程中，对于请求变量和接口面，PSTN市动的完成消息，如速同退请求消息和如连同步完成消息，可以由LE或AN发起：不区分先后顺序，但方收到对方请求店，必须予以答。8）LAPV5_DL的激活应按以下顺序进行：PROTECTION_DL，CONTROLDL，I.INK_CONTRDLDL,BCC_DL 和 PSTN_DL.
9）系统启动规程中的定时器监视（定时器TC和TC9的处班）定时器 TC8 和 TC9 用案控制系统启动的重新初始化。在数据链路故障的情况下，定时器TC8触发系统启动。定时器TC9是系统能够返回业务之前系统必须停止的最短时问。在系统启动期间或正带操作期间，由于-任何原因造成系统停止则启动定时器1C9。当行一个冷启动时，它也可以在调用系统自动前运行。当定时器TC2、TC5或TC7（TC6计时终止后启动的定时器，值为60s）计时终止后应进征如下操作：
V5.2 接门将置于停小:的快志(即无LAPV5 DL 建链)启动定时器TC8：
当定时器TC8计时终止日则执行系统向动：如果系统围丁操作系统(OS)请求而停止，则应用以下动作：尚动定时器TC9：
一仅当启动定时器T(9计时终止后，可以根据操作者请求而执行系统启动。如果出于任何原因，AN或LE侧管理认为有必要重新初始化系统，则应用以下动作：V5.2接口将置丁-停IE:的状态（即无LAPV5_DL建链);启动定时器TC9：
与定时器TC9计时终止时，则执行系统启动系缝营理实体十的部分定时辞在表1中规定，所有现定的定时器值应有一个土5%的最大容差。表1系统管理实体中的部分定器
定时器
府动原因
|从CONTROL_DL收到
MDL-Release _Indicalion
TE1 计时终
从 PSTN_DL收到
MDL-Release Indicalion
正常停止
从 CONTROL_DL 收到 MDL-Establish-Conlinn或MDL-Establish,Inlication
计时终止正时采敢的
房动TC2
cONTROL_DL 收到 MDL- Establishr-(xmfim或1 道过 TC: 并始系统MDL-Establish_Indication
从 PSTN DL 收到MDL-Estabish-Confirm或MDL-Estnblish_Indication
阻塞所行 PSTN端
定时器
6.3测试项日
启动原内
LINEK DL
MDI-Releaxe _Indicalion
TCA计时终
BCC_DL
MDL-Release_Indication
TC6计时终止
TC2、TC5或TC7计时终
5.2接口停止成上中
冷启动）
YD/T 1165
表【(续）
止常行止
从 LINK DL 收到i MDL-Eslublish-Canfirm 或MDT-Fstablish_ Indicaticn
队 LINK_DL 收到 ML-Establish-Canirrn 或MDL-Establish_Indication
从 BCC_DL 收到 MDL-Estahlish-Canfirm 或MDL-Establish_Indication
从 BCC_DL收到MDL-Estahilish-Confirn 或MDL-Establish_indicalion
该定时器应总是证时终！
该定时器虚总是计叶终上
对V5.2接口系统动程序测试，包盒5个测齿子组的内容：1）V5.2按口也F侧维护终端触发的系统底动测试2）V5.2接I内AN侧维护终端快发的系统冶动测试3）V5.2接11出E1链路异常触发的系统启动测试4）VS.2接口正带状态恋下链路异常后恢复的测试5V5.2接口启动过程中链路身价标识现程的有效性测试听终山脂采政的
方动TC8
启动 TC7
启动TC8
开始系统启动
向果要求，可以于
始系统动
测试编号：START_1_1
YD/T 11652001
测试组：V5.2接！1系统启动程序测试测试子组：LE维护终端触发的系统肩动测试项，接口处于正常状态，且主链路承载活动C通路，次链路承载备用C通路条件下LE侧维护终端触发的系统启动
测试依据：YDN021-1996附录C的C13和CI4测试目的：测试LE维护终端触发的系统启动过程预期的消息流程：
RESET SN COM
RESET SN ACK
CC[请求变量和接口ID]
CC_ACK[请求变血和接口 ID]
CC[变量和接口ID]
CC ACK[变度和接口 ED]
I.E1LE更新启动
用于土链路上的所
有协议和次链路上
的保护协议
在过程a）完成之后，执行过程b)。如果实现链路标识程序，则应在过程a）完成之后，执行主链次链路和运载PSTN协议（如凹指配）的链路的链路标识程序c），接着可以并行执行过程）和其路、
它链路的链略标识程序e
CC[重新启动请求！
CC_ACK［垂新启动请求]
CC[重新启动完成]
CC_ACK[率新启动完成]
重新启动
CC[重新启动完成]
CC ACK,重新启动完成]
CC[解除所有相关端口阻塞计求]CC_ACE [解除所有相关端口阻塞计求,CC[解除所有相关端口阴塞接受
解除新荐报大端口限容接受
CC解除所有相关端口阻寒究应
CC AGK[解除所在相关希已组塞完成]比[解险所有相关端口限塞究成]CC ACKI解除所有相关端口坦塞光成】加速的端口
解除阿寒
）链路身份标识程序
c）链露身份标识程序
YD/T 1165—2001
[.INK CONTROL[FE IDRed]
LINK CONI'ROL ACK[FF-IDRea]
[.INK CONTROL[FE-IDAck?
EINK CONTROL ACK[FE--IDACK
LINK CONTROL[FE-IDRe1]
LINK CONTROL ACK [FE-IDRe1]
测试说明：
V5 和E1 链路正常工作。
链路身份标识
请求(丰鞋路、
次链蹄和运载
PSTN协议的链
路），燃府其它
LE重新启动，将置于一停止的状念（即无LAPV5_DL建链），启动定时器TC9，当定时器TC9计时终止时，则执行系统启动。
3系统启动后，AN和ILE应F常运行。4如果实现链路标认程序（任选），则应在过程a）完成之后，执行主链路、次链路和运裁PSTN议（如包指配）的链路的身份链路标识程序c），接着可以并行执行过程b）以及其它链路的链路标识程序）。
5在接口启动过程中，刘丁请求变量和接I1ID，PSTV重启动的完成消息，加速同步请求消息和加速同步完成消息可以出LE或AN发起，不区分先后顺序，但一方收到对方请求后：必须予以应答。
测试编号：START1.2
测试组：V5.2接口系统启动程序测试测试F组：LE维护终端触发的系统启动测试项：接FI处正常状态，H主链路承载备用C通路，次链路承载活动C通路条件下LE侧维护终端触发的系统启动
测试依据：YDN021-1996附录C的C13和C14测试目的：测试LE维护终端触发的系统启动过程预期的消息流程：同测试项START_1_17
测试编号：START_1_3
测试组：V5.2接口系统启动程序测试YD/T1165—2001
测试子组：LE维护终端触发的系统启动测试项：接!【处于止常状态，且次链路承载活动C通路，十链路故障条件下LE侧维扩终端触发的系统肩动
测试依据：YDN021-1996附录C的C13和C14测试目的：测试L维护终端触发的系统肩动过程预期的消息流程：
RESET SN CO
RESET SN ACK
SWERCH-OVER COM
SWITCH-OVER ACK
CC[请求变量和接口 ID]
CC_ACK[请求变量和接口ID]
CC[变母和接 ID]
CC_ACK[变量和接LID]
在过程a）完之后，下面过程）和c）可以并行发生。LELE重新启动
用丁次链路上保护
必须出LE发
起保护切换
用于次链路上的
PSTN、控制协
议、BCC和链路
控制协议
