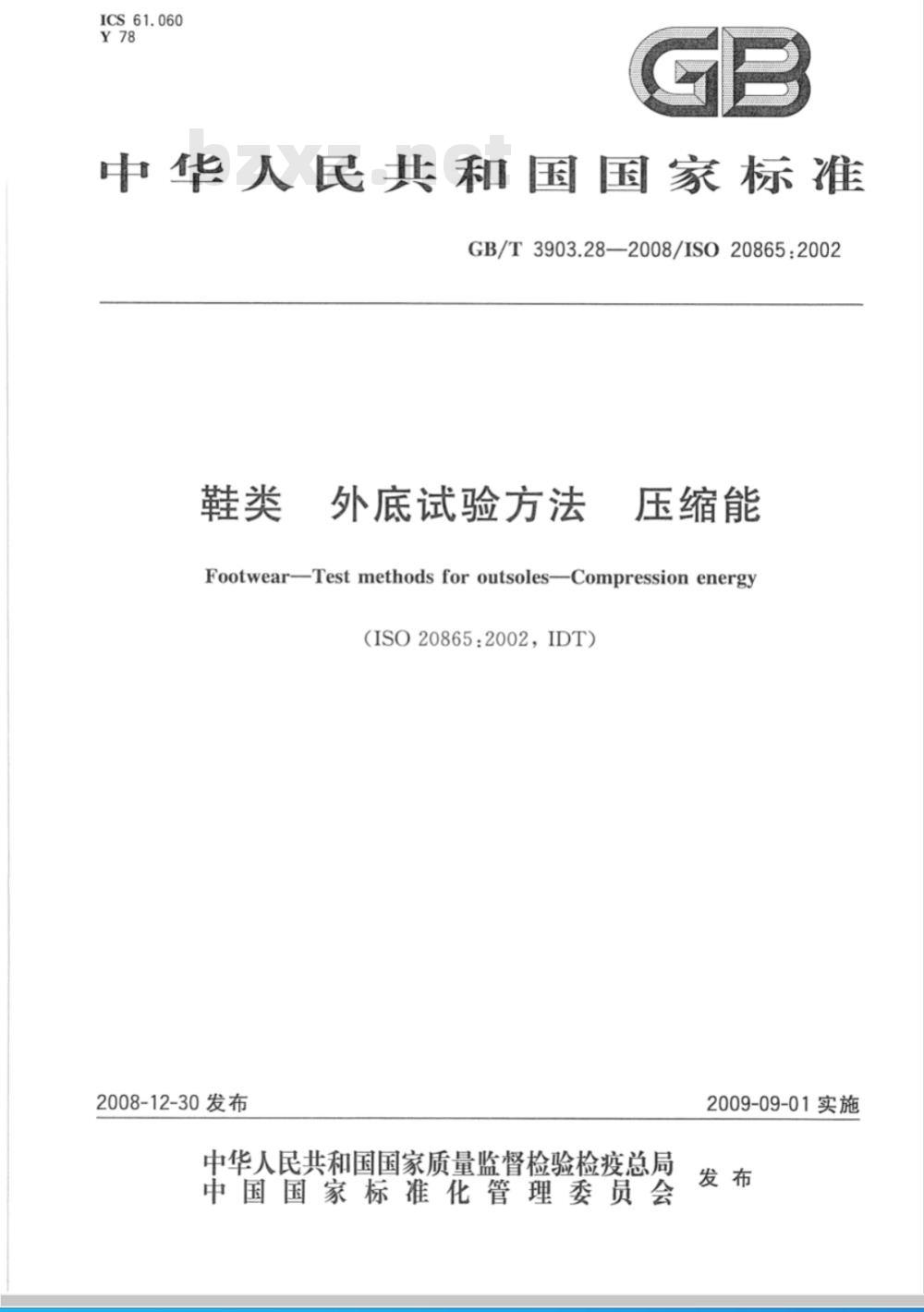

【国家标准(GB)】 鞋类 外底试验方法 压缩能

ICS61.060
中华人民共和国国家标准
GB/T3903.28—2008/ISO20865:2002鞋类
外底试验方法
压缩能
Footwear-Test methods for outsoles-Compression energy(ISO20865:2002，IDT)
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施

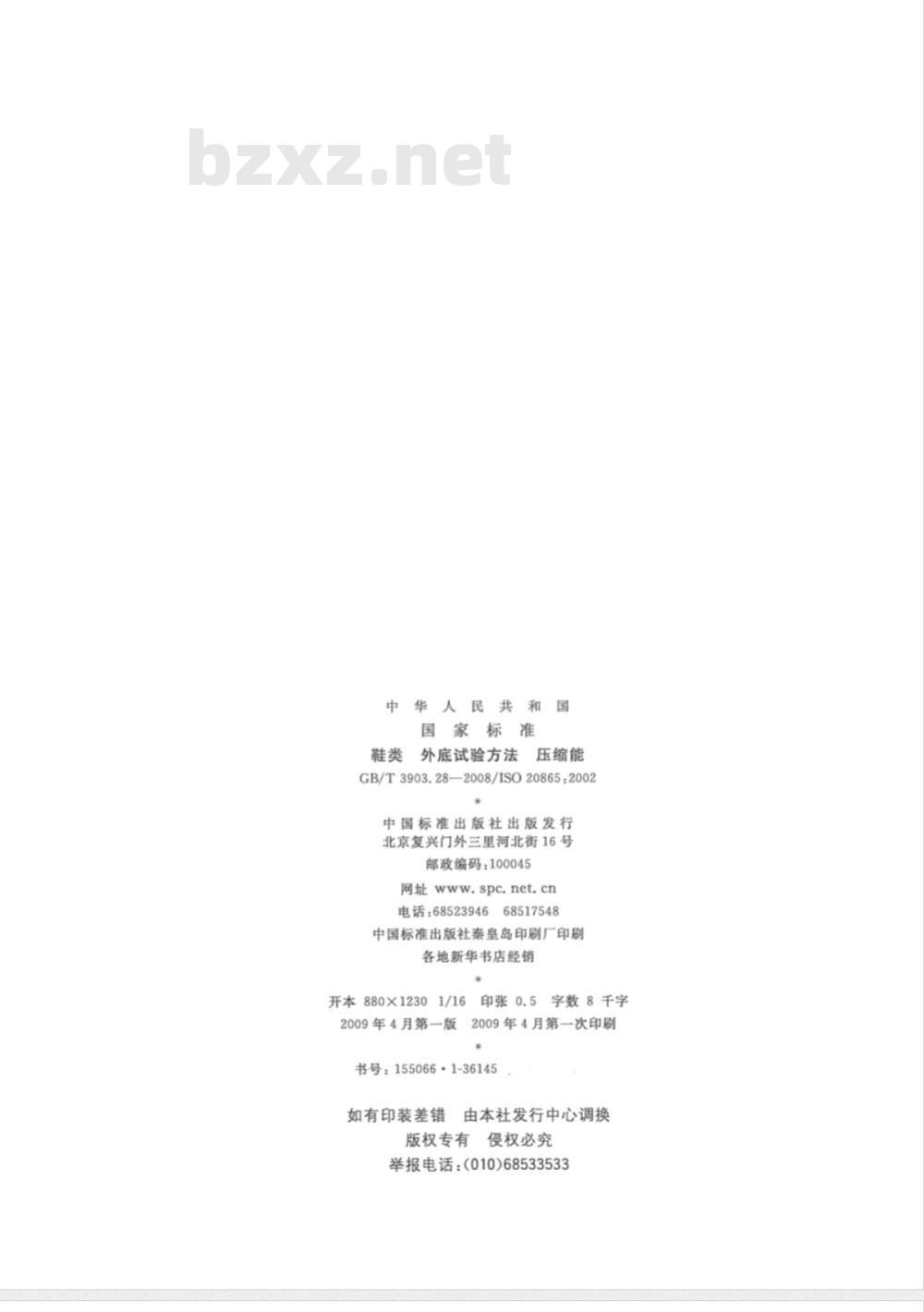

中华人民共和
国家标准
压缩能
外底试验方法
GB/T3903.28—2008/ISO20865:2002*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
880×1230
2009年4月第一版
印张0.5
字数8千字
2009年4月第一次印刷
书号：155066·1-36145
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：(010)68533533

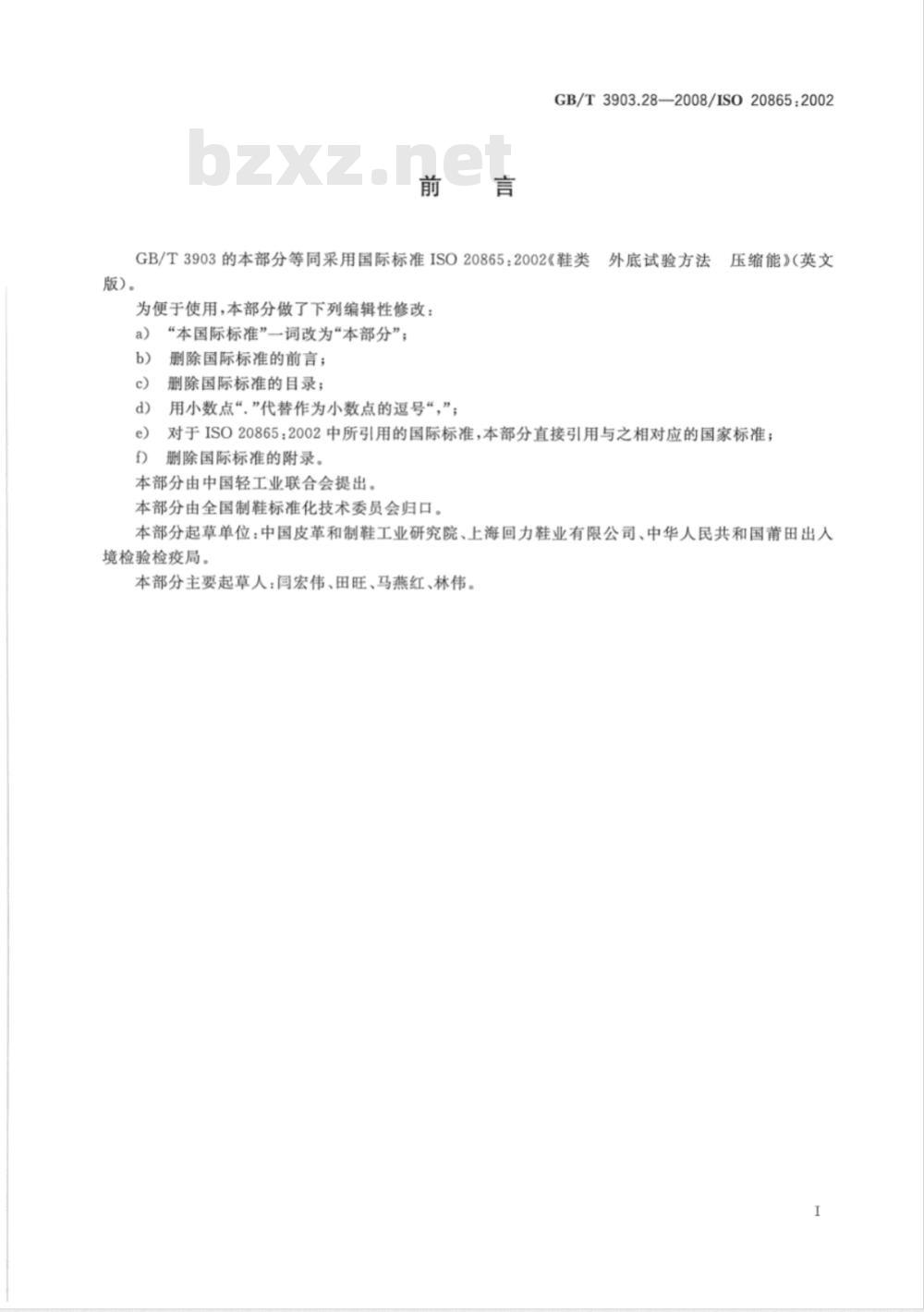

GB/T3903.28—2008/ISO20865:2002GB/T3903的本部分等同采用国际标准ISO20865：2002《鞋类版)。
为便于使用，本部分做了下列编辑性修改：“本国际标准”一词改为“本部分”；a)
删除国际标准的前言；
删除国际标准的目录；Www.bzxZ.net
用小数点“”代替作为小数点的逗号“，”；外底试验方法
压缩能》（英文
对于ISO20865：2002中所引用的国际标准，本部分直接引用与之相对应的国家标准；删除国际标准的附录。
本部分由中国轻工业联合会提出。本部分由全国制鞋标准化技术委员会归口。本部分起草单位：中国皮革和制鞋工业研究院、上海回力鞋业有限公司、中华人民共和国莆田出入境检验检疫局。
本部分主要起草人：闫宏伟、田旺、马燕红、林伟。I

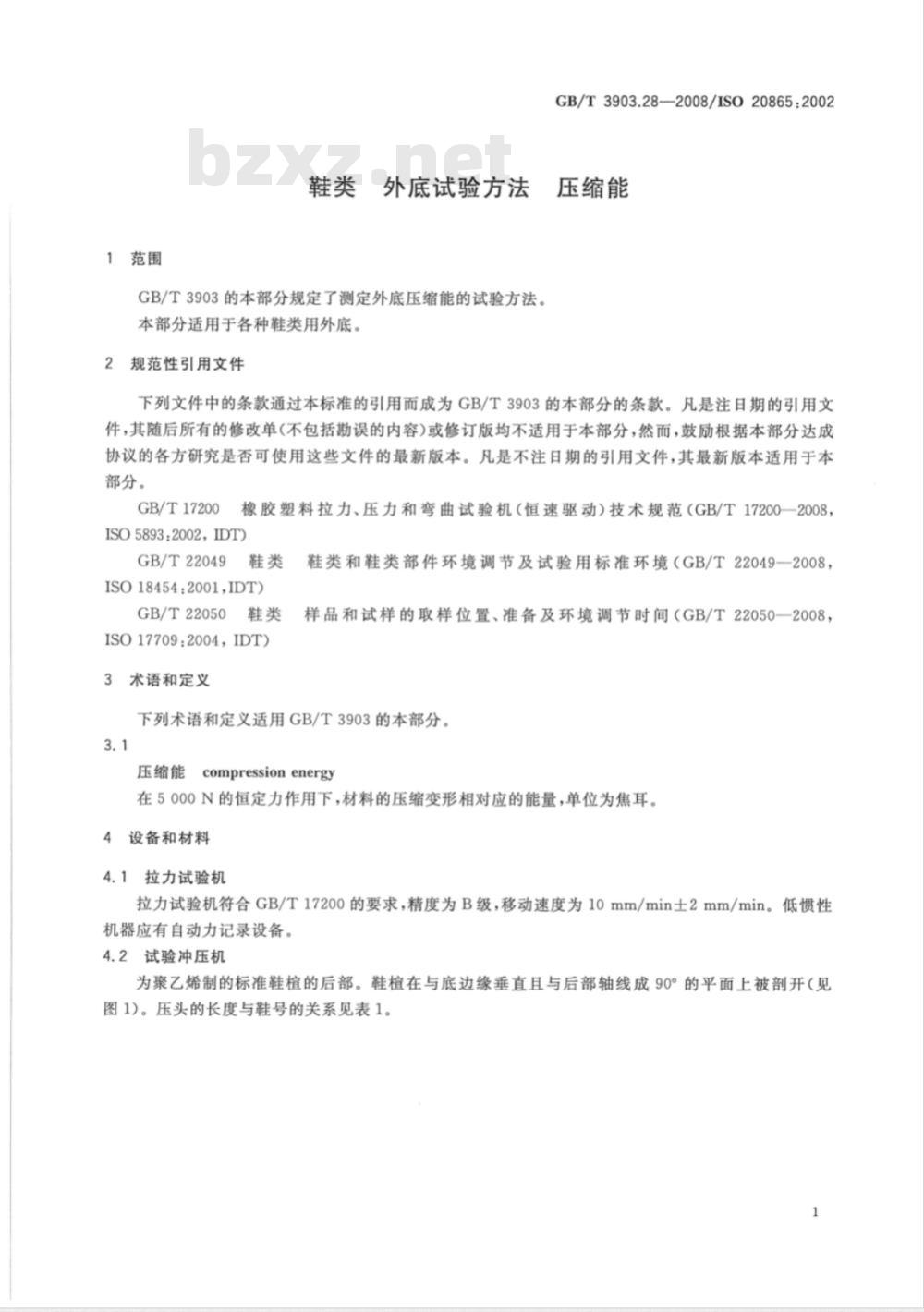

1范围
外底试验方法
GB/T3903的本部分规定了测定外底压缩能的试验方法。本部分适用于各种鞋类用外底。2规范性引用文件
GB/T3903.28—2008/ISO20865:2002压缩能
下列文件中的条款通过本标准的引用而成为GB/T3903的本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T17200
橡胶塑料拉力、压力和弯曲试验机（恒速驱动）技术规范（GB/T17200-一2008ISO5893:2002，IDT)
GB/T22049
ISO18454:2001,IDT)
GB/T22050
ISO17709:2004，IDT)
3术语和定义
鞋类和鞋类部件环境调节及试验用标准环境（GB/T22049—2008，样品和试样的取样位置、准备及环境调节时间（GB/T22050--2008，下列术语和定义适用GB/T3903的本部分。3.1
压缩能
compressionenergy
在5000N的恒定力作用下，材料的压缩变形相对应的能量，单位为焦耳。4设备和材料
4.1拉力试验机
拉力试验机符合GB/T17200的要求，精度为B级，移动速度为10mm/min士2mm/min。低惯性机器应有自动力记录设备。
4.2试验冲压机
为聚乙烯制的标准鞋檀的后部。鞋植在与底边缘垂直且与后部轴线成90°的平面上被剖开（见图1)。压头的长度与鞋号的关系见表1。1

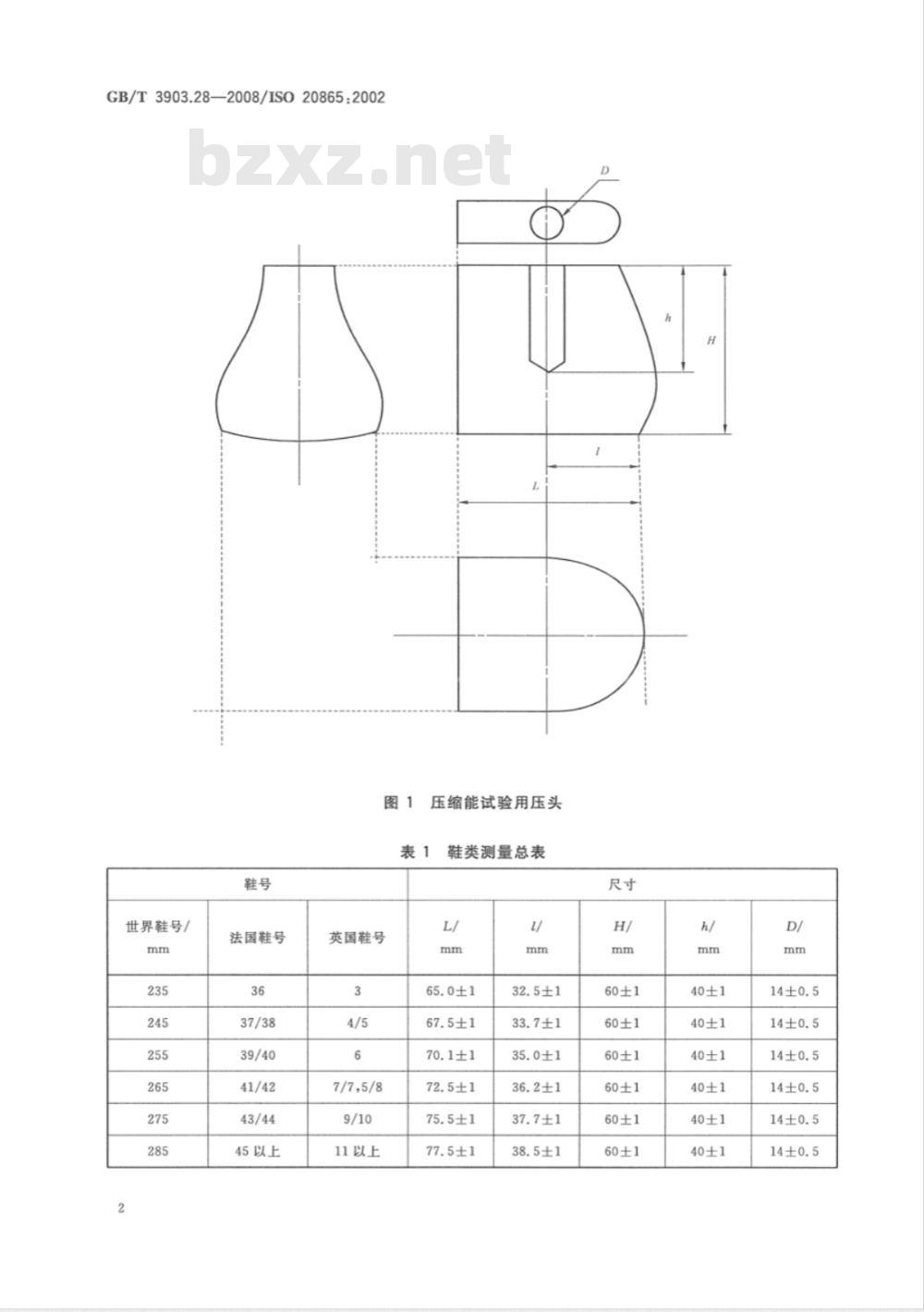

GB/T3903.28—2008/IS020865:2002图1压缩能试验用压头
世界鞋号/
法国鞋号
45以上
英国鞋号
7/7,5/8
11以上
鞋类测量总表
取样和环境调节
GB/T3903.28—2008/IS020865:2002试样的取样符合GB/T22050的要求。所有的试样在试验前在GB/T22049规定的环境下进行环境调节。
环境调节至少需要24h，至少需要两个试样。6
试验方法
将带有后跟的外底放在钢制平台上，试验压头放置到外底内部的鞋跟中心部位上，以速率10mm/min士3mm/min运行，直至达到5000N的压力。试验结果
对每个试验做出负荷-压缩曲线（见图2)，测定压缩能量E，按式（1)进行计算：E
式中：
-压缩能量，单位为焦耳(J)，精确到整数位；应用力，单位为牛顿(N)；
-变形量，单位为米(m）。
试验结果为试样的平均值。
8试验报告
吸收能量(S-s')：滞后作用。S和s'间的差异。压缩能量(E)：相应于从50N~500N之间的曲线的面积，能量以焦耳表示。A%
弹性能量：从5000N到0N的回转曲线的面积，能量以焦耳表示。2负荷-压缩曲线
试验报告应包括以下内容：
试验结果按第7章执行；
样品的详细描述；
GB/T3903的本部分编号；
试验日期。
·（1）
GB/T3903.28—2008/ISO20865:2002[]
EN344:1997
参考文献
专用安全、防护和职业用鞋靴的要求和试验方法GB/T3903.28-2008
