【国家标准(GB)】 电梯T型导轨

ICS 91.140.90

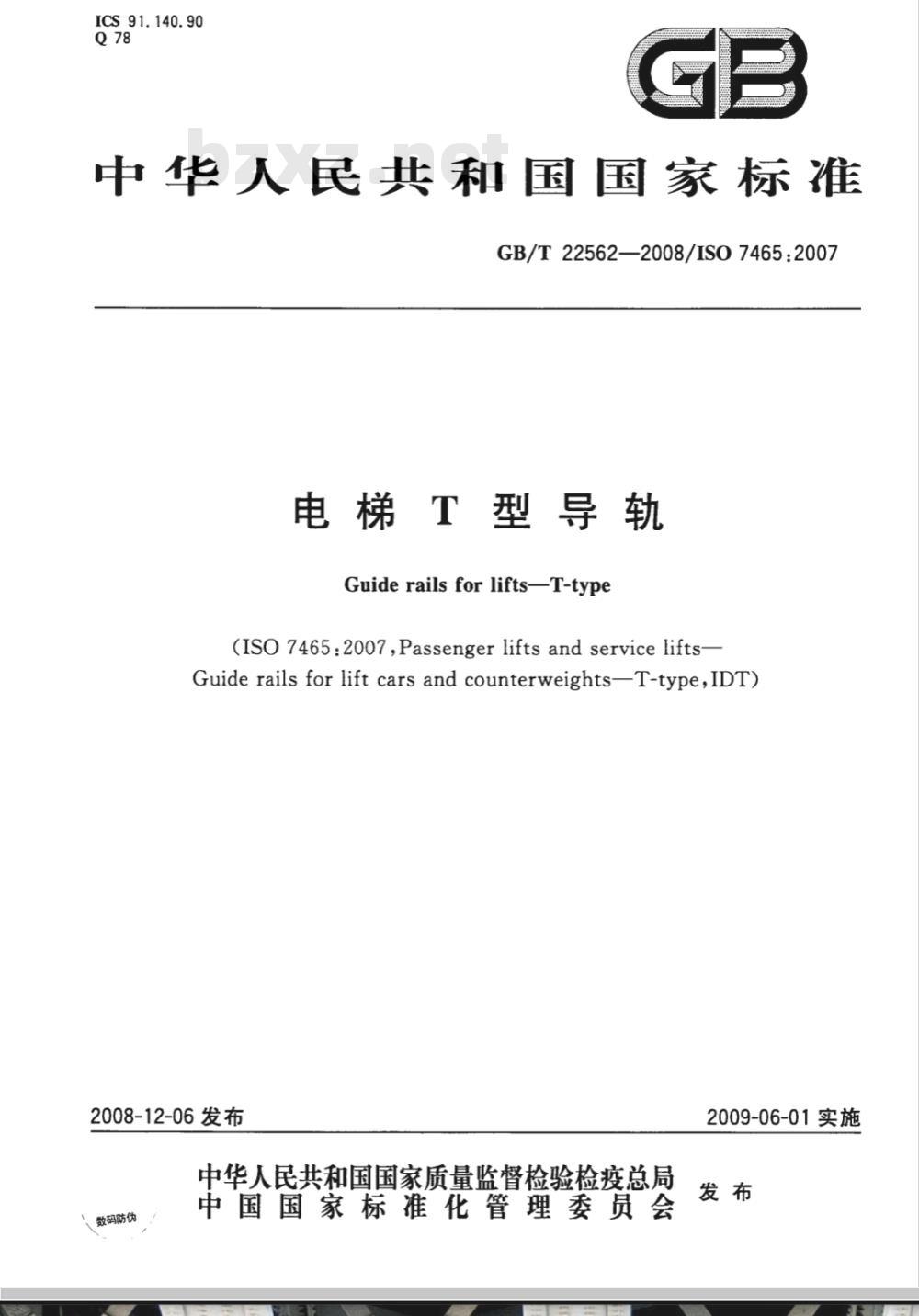

中华人民共和国国家标准
GB/T22562—2008/IS07465:2007电梯T型导轨
Guide rails for lifts-T-type(ISO 7465:2007,Passenger lifts and service lifts-Guide rails for lift cars and counterweights-T-type, IDT)2008-12-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-06-01实施

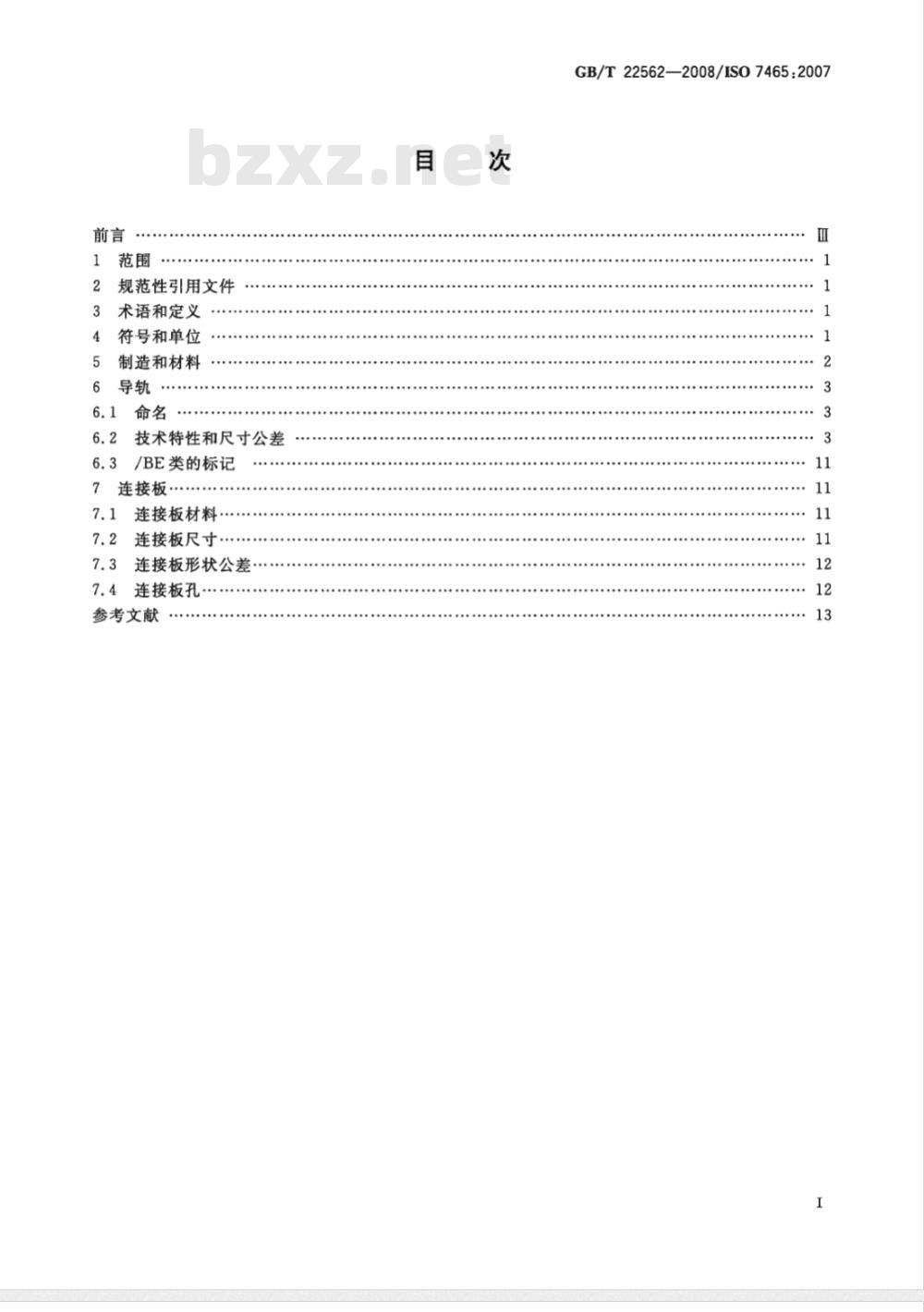

规范性引用文件
术语和定义
符号和单位
制造和材料
6.2技术特性和尺寸公差
6.3/BE类的标记
7连接板
7.1连接板材料
7.2连接板尺寸
7.3连接板形状公差
7.4连接板孔
参考文献
GB/T22562—2008/ISO7465:200711

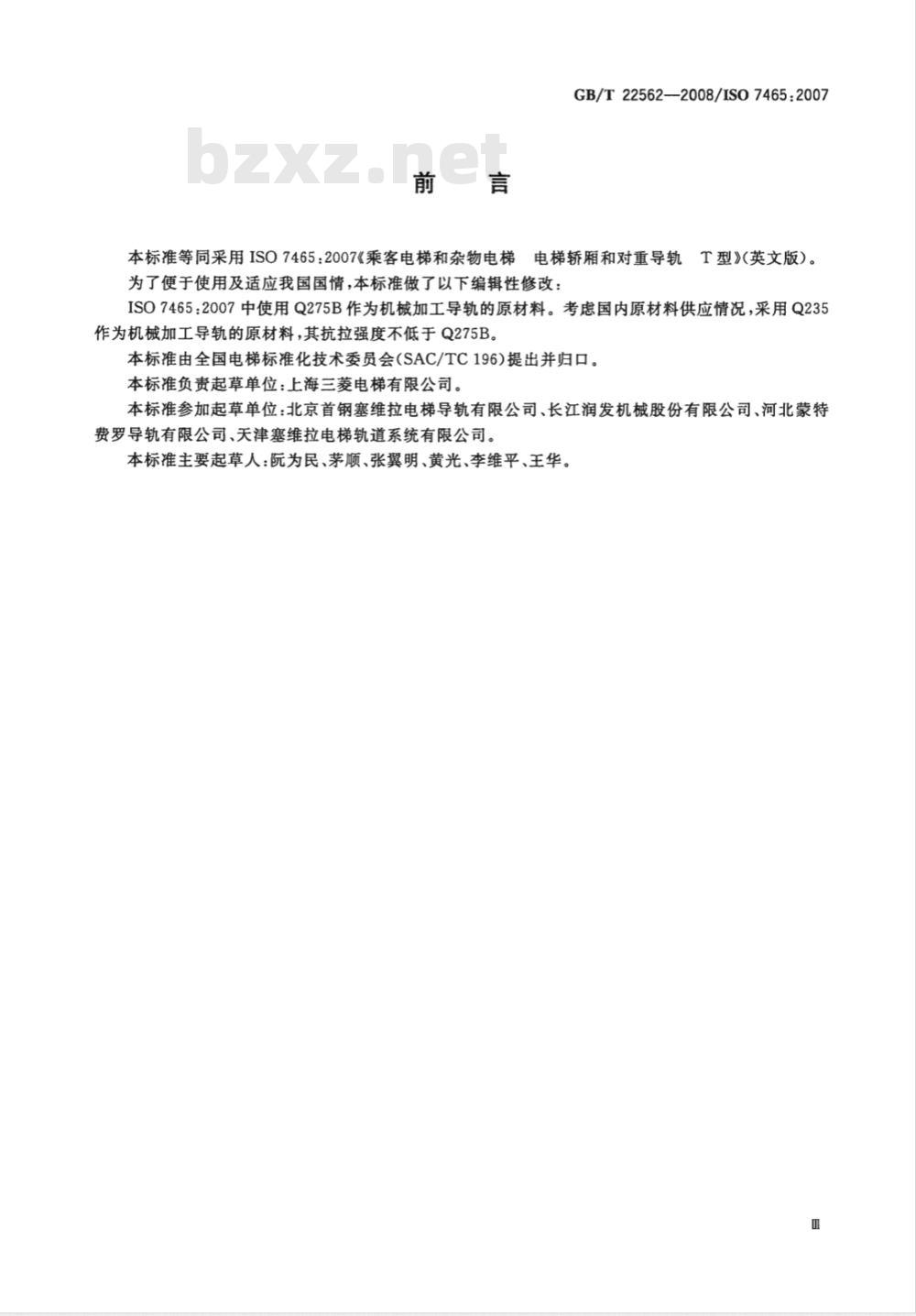

GB/T22562—2008/IS07465:2007本标准等同采用ISO7465：2007《乘客电梯和杂物电梯电梯轿厢和对重导轨T型》（英文版）。为了便于使用及适应我国国情，本标准做了以下编辑性修改：ISO7465：2007中使用Q275B作为机械加工导轨的原材料。考虑国内原材料供应情况，采用Q235作为机械加工导轨的原材料，其抗拉强度不低于Q275B。本标准由全国电梯标准化技术委员会（SAC/TC196)提出并归口。本标准负责起草单位：上海三菱电梯有限公司。本标准参加起草单位：北京首钢塞维拉电梯导轨有限公司、长江润发机械股份有限公司、河北蒙特费罗导轨有限公司、天津塞维拉电梯轨道系统有限公司。本标准主要起草人：阮为民、茅顺、张翼明、黄光、李维平、王华。m

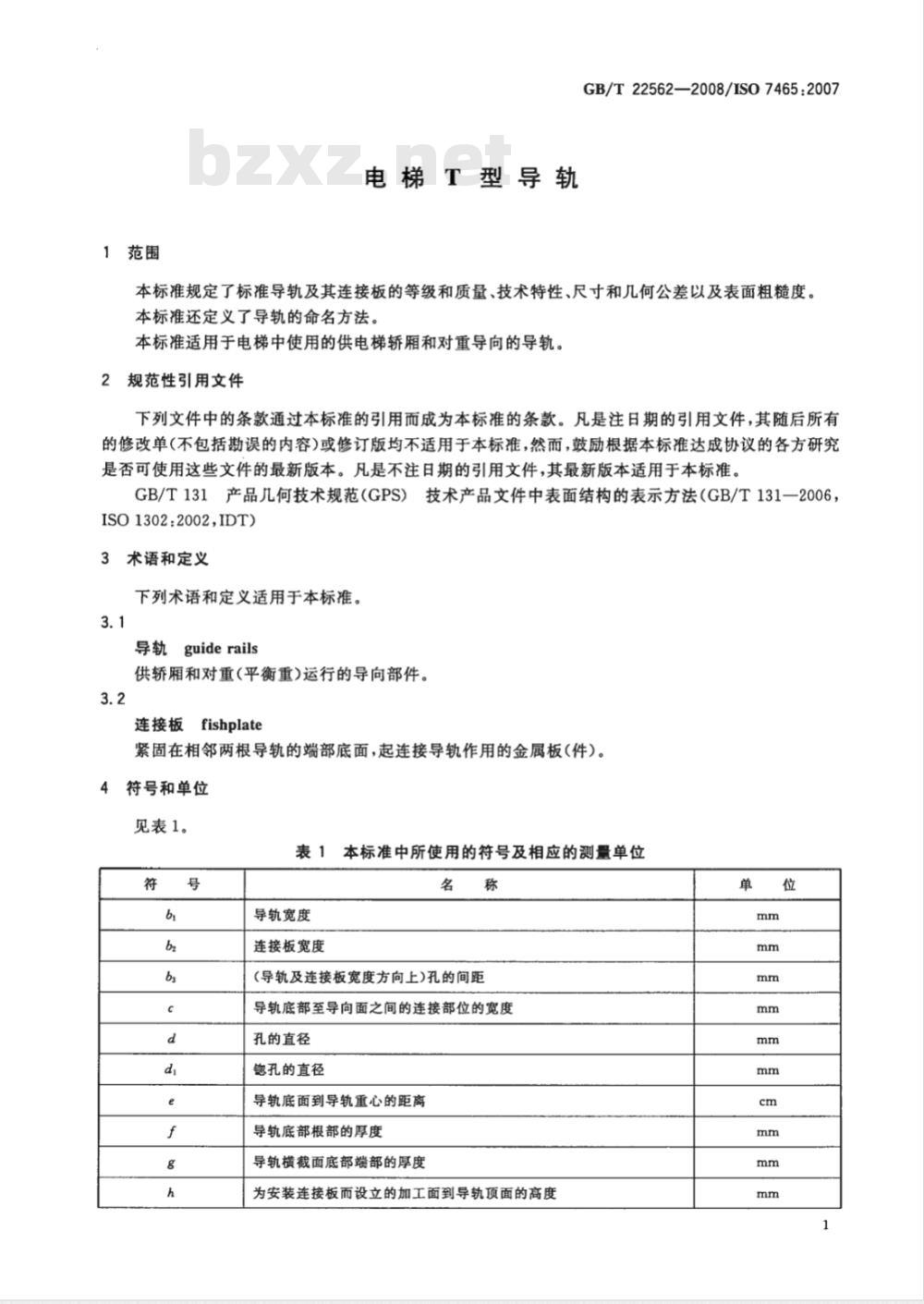

1范围
电梯T型导轨
GB/T22562—2008/IS07465:2007本标准规定了标准导轨及其连接板的等级和质量、技术特性、尺寸和几何公差以及表面粗糙度。本标准还定义了导轨的命名方法。本标准适用于电梯中使用的供电梯轿厢和对重导向的导轨。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T131产品几何技术规范（GPS）技术产品文件中表面结构的表示方法（GB/T131一2006，ISO1302:2002,IDT)
3术语和定义
下列术语和定义适用于本标准。3.1
导轨guiderails
供轿厢和对重(平衡重)运行的导向部件。3.2
连接板fishplate
紧固在相邻两根导轨的端部底面，起连接导轨作用的金属板(件）。4符号和单位
见表1。
表1本标准中所使用的符号及相应的测量单位符
导轨宽度
连接板宽度
（导轨及连接板宽度方向上）孔的间距导轨底部至导向面之间的连接部位的宽度孔的直径
勉孔的直径
导轨底面到导轨重心的距离
导轨底部根部的厚度
导轨横截面底部端部的厚度
为安装连接板而设立的加工面到导轨顶面的高度单
GB/T22562—2008/IS07465:2007符号此内容来自标准下载网
制造和材料

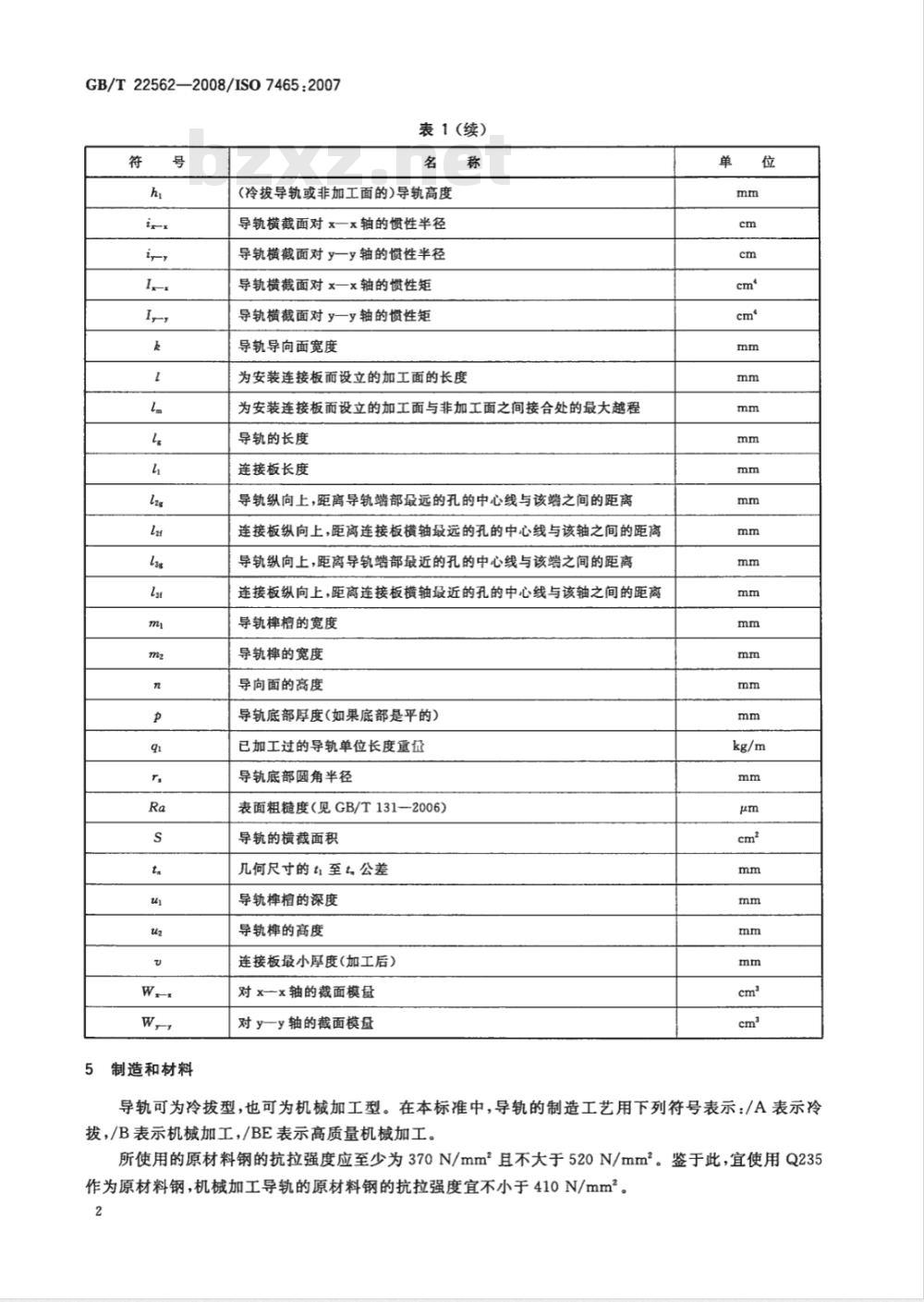

表1 (续)
(冷拔导轨或非加工面的)导轨高度导轨横截面对x一x轴的惯性半径导轨横截面对y-y轴的惯性半径
导轨横截面对x一x轴的惯性矩
导轨横截面对yy轴的惯性矩
导轨导向面宽度
为安装连接板而设立的加工面的长度为安装连接板而设立的加工面与非加工面之间接合处的最大越程导轨的长度
连接板长度
导轨织向上，距离导轨端部最远的孔的中心线与该端之间的距离连接板纵向上，距离连接板横轴最远的孔的中心线与该轴之间的距离导轨纵向上，距离导轨部最近的孔的中心线与该端之间的距离连接板纵向上，距离连接板横轴最近的孔的中心线与该轴之间的距离导轨桦槽的宽度
导轨棒的宽度
导向面的高度
导轨底部厚度（如果底部是平的）已加工过的导轨单位长度重量
导轨底部圆角半径
表面粗糙度（见GB/T131-2006）导轨的横截面积
几何尺寸的t至t公差
导轨棒槽的深度
导轨的高度
连接板最小厚度(加工后）
对x一x轴的裁面模量
对y-y轴的截面模量
导轨可为冷拔型，也可为机械加工型。在本标准中，导轨的制造工艺用下列符号表示：/A表示冷拔，/B表示机械加工，/BE表示高质量机械加工。所使用的原材料钢的抗拉强度应至少为370N/mm2且不大于520N/mm。鉴于此，宜使用Q235作为原材料钢，机械加工导轨的原材料钢的抗拉强度宜不小于410N/mm。2
6导轨
6.1命名
符合本标准要求的导轨命名如下：第1要素：本标准的编号，并后加“_”：GB/T22562-。第2要素：导轨形状：T。
GB/T22562—2008/IS07465：2007第3要素：导轨底部宽度的圆整值，必要时带有相同宽度底部但不同剖面的编号45、50、70、75、78、82、89、90、114、125、127-1、127-2、140-1、140-2、140-3。第4要素：制造工艺：
冷拔：/A；
机械加工：/B；
一高质量机械加工：/BE。
示例1电梯导轨GB/T22562-T82/A示例2电梯导轨GB/T22562-T125/BE示例3电梯导轨GB/T22562-T140-1/B6.2技术特性和尺寸公差
6.2.1长度
导轨的长度以毫米表示，公差为士2mm。批量供应的产品，长度宜为5000mm。6.2.2尺寸
见表2至表7。
宜使用下列两个系列的尺寸：
首选尺寸：不带括弧的尺寸，例如：T82/A；非首选尺寸：带括弧的尺寸，例如：（T89/A）。当导轨制造商和客户之间有特殊约定时，可提供其他尺寸的导轨。6.2.2.1底部两面平行和导向面平行的冷拔导轨见图1以及表2和表3。
底部两面平行和导向面平行的冷拔导轨3
GB/T22562—2008/IS07465:2007表2
(T45/A)
型号与公差
(T45/A)
底部两面平行和导向面平行的冷拔导轨的技术特性（见图1)9/
(kg/m)
底部两面平行和导向面平行的冷拔导轨的尺寸和公差（见图1）p
注：lag、lan、d和bs与连接板的lar、lar、d和bs的尺寸及公差相同。6.2.2.2
底部上表面倾斜的冷拔导轨
见图2以及表4和表5。
(T75/A)
(T89/A)
(T90/A)
底部上表面倾斜的冷拔导轨
底部上表面倾斜的冷拔导轨的技术特性（见图2）e/
(kg/m)
单位为旁米
型号和
(T75/A)
(T89/A)
(T90/A)
GB/T22562—2008/ISO7465:2007底部上表面倾斜的冷拔导轨的尺寸和公差（见图2）c
注：L2g、l3g、d和bs与连接板的lt、laf、d和bs的尺寸及公差相同。6.2.2.3
机械加工导轨
见图3以及表6和表7。
(T75/B)
(T78/B)
(T90/B)
(T114/B)
T125/B
或/BE
(T127-1/B
或/BE)
T127-2/B
或/BE
T140-1/B
或/BE
T140-2/B
或/BE
T140-3/B
或/BE
(kg/m)
机械加工导轨的技术特性（见图3)e/
单位为毫米
±0.2±0.2
GB/T22562—2008/ISO7465:2007图3机械加工导轨
GB/T22562-2008/ISO7465:2007
s20F！
(06）
GB/T22562-—2008/ISO7465:20076.2.3安装连接板的加工面（对于机械加工导轨）见图4。
阴影部分是导轨底部安装连接板的加工面与非加工面之间的越程。1见表7。
lm=40mm。
图4安装连接板的加工面
6.2.4导轨的导向面形状
导轨的导向面与顶面间应倒角或倒圆，其数值应为：倒角边长度：不大于1mm。
一圆角半径：不大于1mm。
6.2.5表面粗糙度
导轨表面粗糙度的表示应符合GB/T131中的规定。6.2.5.1导轨导向面粗糙度
见表8。
表8导轨导向面粗糙度
导向面粗糙度
导轨类别
6.2.5.2机械加工导轨的底部加工面纵向
1. 6 μmRa≤1.6μm
用于安装连接板的加工面的粗糙度Ra≤25μm。6.2.6经机械加工的边缘
所有经机械加工的边缘都要去毛刺，以免出现锋利的边缘。6.2.7导轨上的孔
加工孔时应保证不会使导轨产生裂纹或变形。8
1. 6 μm0.8μmRa≤3.2μm
0.8μm小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
