GB/T22636—2008
本标准修改采用ISO6442：2005《门扇整体和局部平面度检测方法》和ISO6443：2005《门扇局高
度、宽度、厚度和方正度检测方法》。本标准根据ISO6442：2005和ISO6443：2005重新起草本标准在修改采用国际标准ISO6442：2005和ISO6443：2005时进行了结构性修改，本标准与国际标准的内容及结构对应表见附录A。本标准与ISO6442：2005和ISO6443：2005不存在技术性差异。
为方便使用，本标准还做了如下编辑性修改：a）删除国际标准的前言；
b）“本国际标准”一词改为“本标准”；c）用小数点“，”代替作为小数点的逗号“，”。本标准的附录A为资料性附录。
本标准由中华人民共和国住房和城乡建设部提出。本标准由住宅和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：中国建筑科学研究院、中国建筑标准设计研究院本标准参加起草单位：广东省建筑科学研究院、上海市建筑科学研究院有限公司、河南省建筑科学研究院、广东省东莞市坚朗五金制品有限公司、福建省南平铝业有限公司、优铝胜门窗科技（上海）有限公司。
本标准主要起草人：王洪涛、刘会涛、庄国伟、张土翔、张作萍、徐勤、刘新生、杜方明、谢光宇、江裕生。
本标准为首次发布。

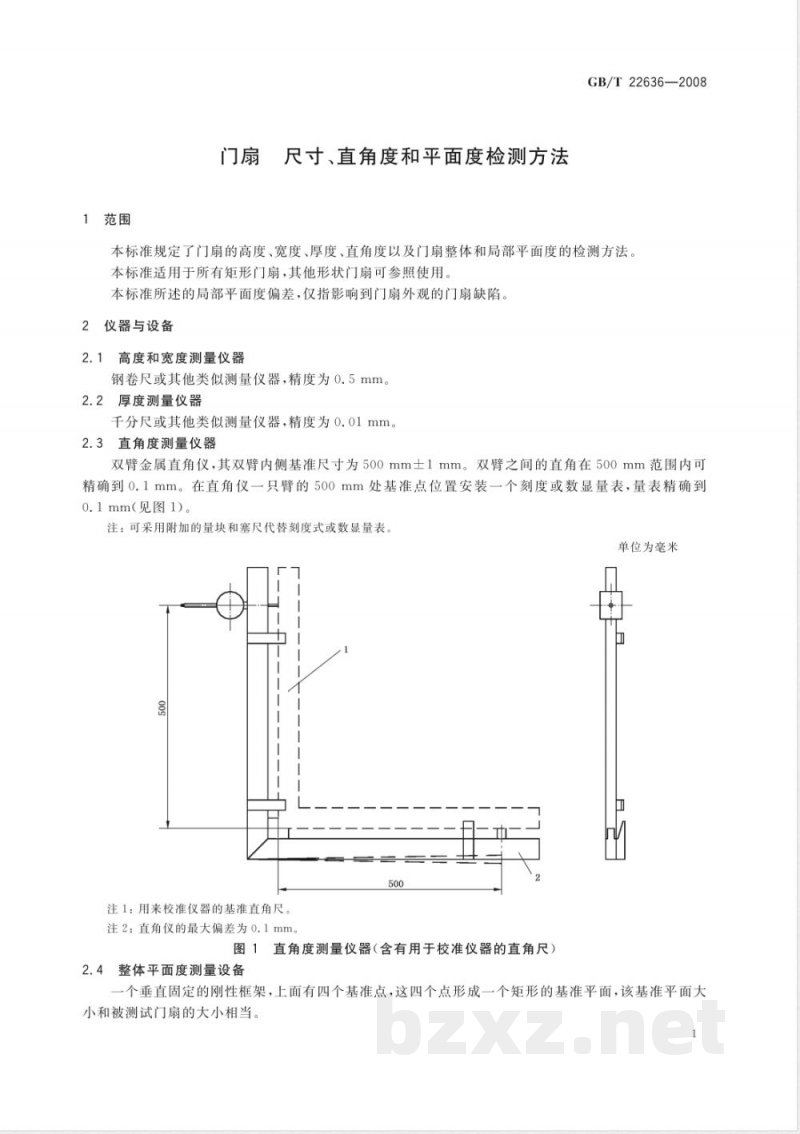

1范围
尺寸、直角度和平面度检测方法GB/T22636—2008
本标准规定了门扇的高度、宽度、厚度、直角度以及门扇整体和局部平面度的检测方法。本标准适用于所有矩形门扇，其他形状门扇可参照使用。本标准所述的局部平面度偏差，仅指影响到门扇外观的门扇缺陷。2仪器与设备
2.1高度和宽度测量仪器
钢卷尺或其他类似测量仪器，精度为0.5mm。2.2厚度测量仪器
千分尺或其他类似测量仪器，精度为0.01mm。2.3直角度测量仪器
双臂金属直角仪，其双臂内侧基准尺寸为500mm土1mm。双臂之间的直角在500mm范围内可精确到0.1mm。在直角仪一只臂的500mm处基准点位置安装一个刻度或数显量表，量表精确到0.1mm（见图1)。
注：可采用附加的量块和塞尺代替刻度式或数显量表。单位为毫米
注1：用来校准仪器的基准直角尺。注2：直角仪的最大偏差为0.1mm。图1直角度测量仪器（含有用于校准仪器的直角尺）2.4整体平面度测量设备
个垂直固定的刚性框架，上面有四个基准点，这四个点形成一个矩形的基准平面，该基准平面大小和被测试门扇的大小相当。
GB/T22636—2008
个基准靠尺，其长度不小于门扇的高度。一个带刻度或数显的量尺，可精确到0.01mm，或采用塞尺测量。2.5局部平面度测量设备
长度为200mm的基准靠尺，其中间安装一个刻度式或数显量尺，可精确到0.01mm。注：测量在试验室以外进行时（如现场测量），可以采用200mm的靠尺和塞尺测量。3检测样品
测试样品应贮存在稳定的环境中，温度为15℃～30℃，相对湿度为25%～75%，并在该环境中进行试验。wwW.bzxz.Net
设计安装有玻璃的门，应根据生产厂商要求安装好全部玻璃后再进行试验。4检测步骤
4.1高度和宽度的测量
a-a、b-b、c-c和d-d线（见图2）是距离对应门扇边20mm士5mm且与对应边平行的直线，沿此直线测量每个门扇的高度和宽度，精确到1mm。注：在门扇为企口扇的情况下，高度或宽度的尺寸测量应该在槽口的内侧边进行。单位为毫米
4.2厚度的测量
图2门扇高度、宽度和厚度测量线及测量点h/3
对图2所示六个点的位置进行厚度测量，这些点距离门板边部为20mm士5mm，测量结果精确到0.1mm。
注：如果测量点的厚度不能代表门的厚度，比如：测量位置的表面形状发生改变，则可以调整测量点的位置。4.3直角度的测量
测量门扇四个角的直角度偏差，精确到0.1mm。4.4平面度的测量
4.4.1整体扭曲平面度测量
把门扇的长边水平放置，在门扇每个角内距离角的两边各（20士5）mm的位置处设置基准点。将门扇竖直放置在一长边上，并靠在基准平面上，这样门扇处于无约束状态下有三个基准点靠紧基2
GB/T22636—2008
准平面，测量门扇的第四个角距离基准平面的第四个基准点的偏差，精确到0.1mm。4.4.2整体弯曲平面度测量
将门扇垂直放置，将基准靠尺贴在门扇表面上，与门扇一个边平行且距离此边不超过20mm。测量门扇表面距离基准杆的最大偏差，精确到o.1mm。对门扇的其他边重复此过程。
4.4.3局部平面度测量
将门扇在无约束状态下支撑，采用200mm长的靠尺和量尺，在门扇一个表面内有明显不平整部位测量局部平面度，偏差值精确到0.05mm。在门扇的另一面上重复此过程
注：进行此项测量时，门扇可以处在水平或是竖直状态。5结果表示
对以下数据进行记录：
门扇高度和宽度的测量值及最大偏差值；a)
门扇厚度的测量值及最大偏差值；b）
门扇直角度测量的四个偏差值；c
门扇的整体扭曲平面度偏差值；门扇每边的弯曲变形测量的最大值；门扇每一面明显的局部平面度偏差值及测量部位的位置。6检测报告
检测报告应包含以下信息：
测量所参考的标准；
所有鉴别门的必要的证明文件；门扇所有相关的信息，包括形式、详细尺寸、材料、形状和构成：试验室贮存和检测条件；
在第5章中的结果表达；
试验室名称；
测量日期。
