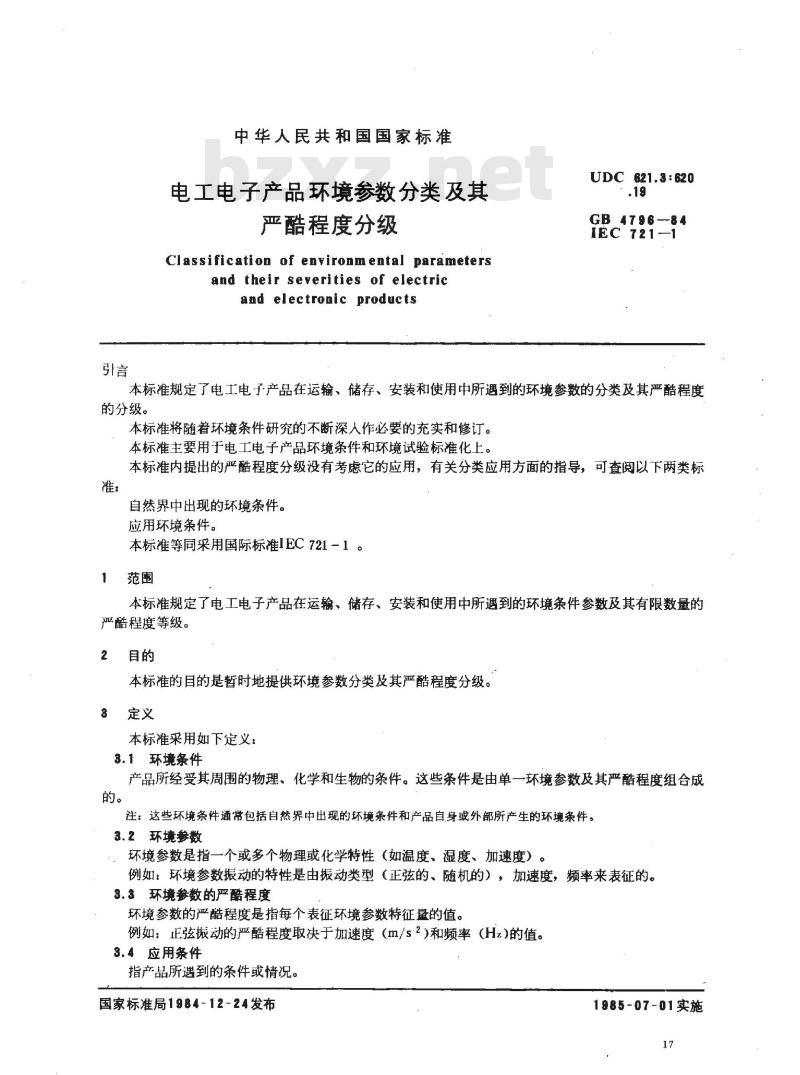

中华人民共和国国家标准
电工电子产品环境参数分类及其严酷程度分级
Classification of environmental parametersand their severities of electricand electronic products
UDC 621.3 : 620
GB 4796-84
IEC 721--1
本标准规定了电工电子产品在运输、储存、安装和使用中所遇到的环境参数的分类及其严酷程度的分级。
本标准将随着环境条件研究的不断深人作必要的充实和修订。本标准主要用于电工电子产品环境条件和环境试验标准化上。本标准内提出的严酷程度分级没有考虑它的应用，有关分类应用方面的指导，可查阅以下两类标准：
自然界中出现的环境条件。
应用环境条件。
本标准等同采用国际标准IEC721-11范围
本标准规定了电工电子产品在运输、储存、安装和使用中所遇到的环境条件参数及其有限数量的严酷程度等级。
本标准的目的是暂时地提供环境参数分类及其严酷程度分级。定义
本标准采用如下定义：
3.1环境条件
产品所经受其周围的物理、化学和生物的条件。这些条件是由单一环境参数及其严酷程度组合成的。
注：这些环境条件通常包括自然界中出现的环境条件和产品自身或外部所产生的环境条件。3.2环境参数
环境参数是指一个或多个物理或化学特性（如温度、湿度、加速度）。例如：环境参数振动的特性是由振动类型（正弦的、随机的），加速度，频率来表征的。3.3环境参数的严酷程度
环境参数的严酷程度是指每个表征环境参数特征量的值。例如：正弦动的严酷程度取决于加速度（m/s2）和频率（Hz)的值。3.4应用条件
指产品所遇到的条件或情况。
国家标准局1984-12-24发布
1985-07-01实施
GB 4796--84

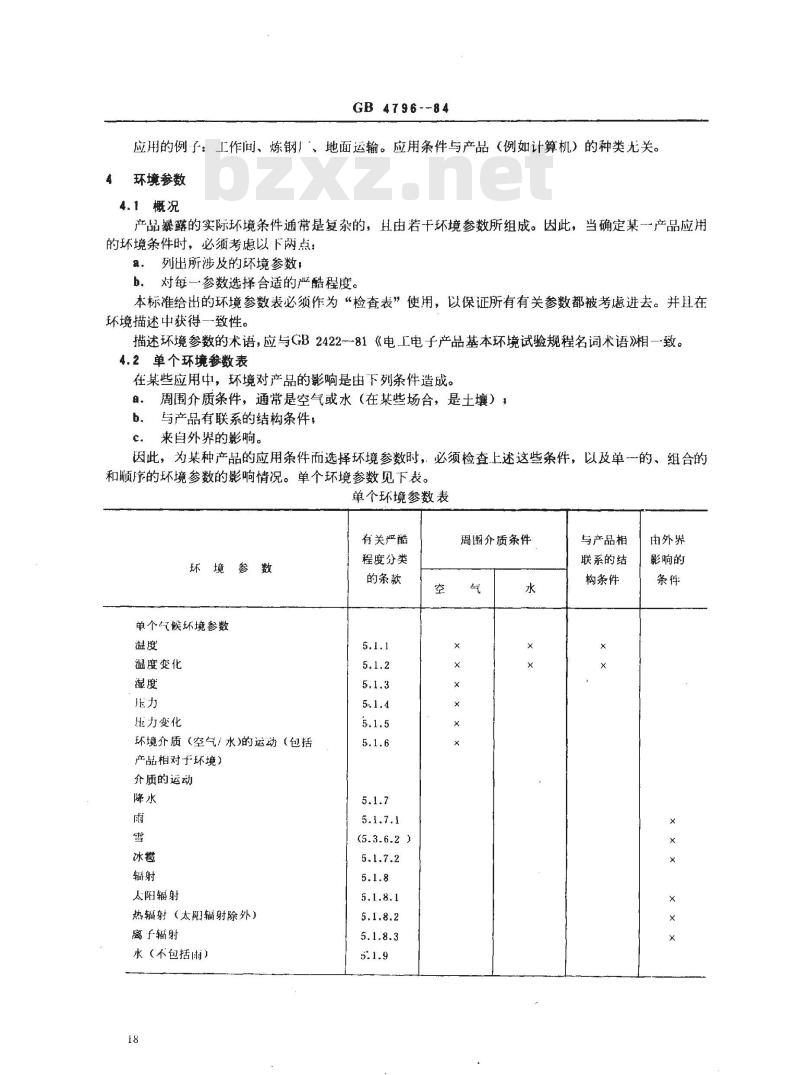

应用的例了：工作间、炼钢厂、地面运输。应用条件与产品（例如计算机）的种类无关。环境参数
4.1概况
产品暴露的实际环境条件通常是复杂的，H由若干环境参数所组成。因此，当确定某一产品应用的环境条件时，必须考虑以下两点：a。列出所涉及的环境参数；
b．对每一参数选择合适的严酷程度。本标准给出的环境参数表必须作为“检查表”使用，以保证所有有关参数都被考虑进去。并且在环境描述中获得一致性。
描述环境参数的术语，应与GB2422-81《电工电子产品基本环境试验规程名词术语相一致。4.2单个环境参数表
在某些应用中，环境对产品的影响是由下列条件造成。周围介质条件，通常是空气或水（在某些场合，是土壤），与产品有联系的结构条件，
来自外界的影响。
因此，为某种产品的应用条件而选择环境参数时，必须检查上述这些条件，以及单一的、组合的和顺序的环境参数的影响情况。单个环境参数见下表。单个环境参数表
有关严酷
环境参数
单个汽候环境参数
温度变化
压力变化
环境介质（空气/水）的运动（包括产品相对于环境）
介质的运动
太阳辐射
热辐射（太阳辐射除外）
离子辙射
水（不包括雨）
程度分类
的条款
(5.3.6.2)
周围介质条件
与产品相
联系的结
构条件
由外界
影响的
环境参数
喷水和射水
单个生物和化学（包括微粒）环境参数生物作用物质
植物（包括篝菌和真菌）
化学作用物质
二氧化硫
硫化氢
氧化氮
有机的碳氢化合物
机械活性粒子
单个机械环境参数
包括冲击的非稳态搬动
稳态搬动
周期性（正弦）搬动
非周期性（随机）振动
曾由跌落
外物的碰撞
浚动和倾斜
稳态力
稳态加速度
静负荷
单个电气的和电磁的环境参数
电场（静态和交变）
磁场（静态和交变）
传输导线的十扰

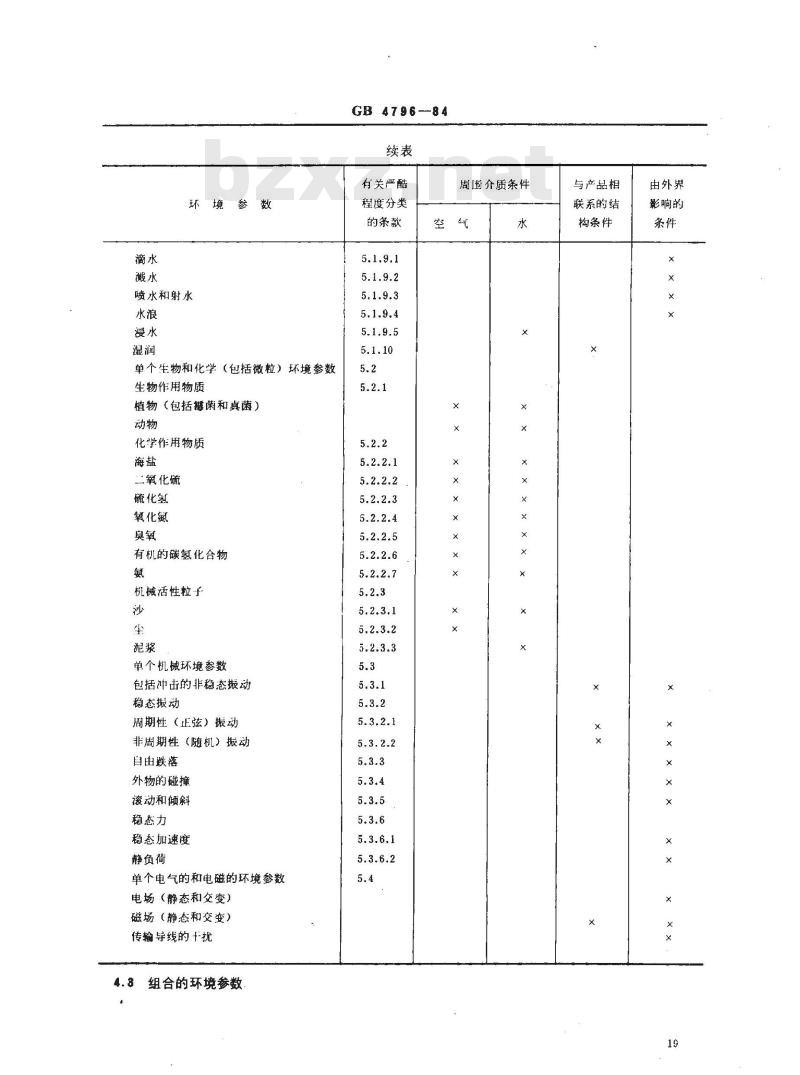

4.8组合的环境参数
GB 4796--84
有关严酷
程度分类
的条款
周围介质条件
与产品相
联系的结
构条件
由外界
影响的
GB 4796—84

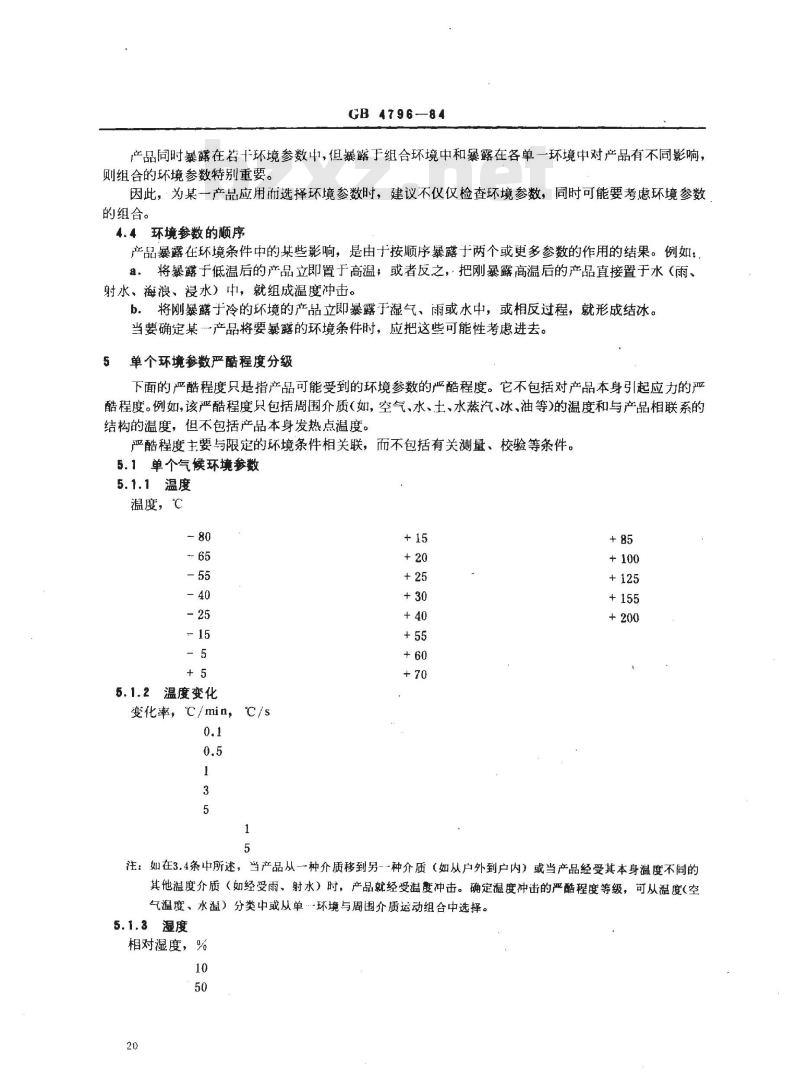

产品同时暴露在若十环境参数中，但暴露于组合环境中和暴露在各单一环境中对产品有不同影响，则组合的环境参数特别重要。
因此，为某一产品应用而选择环境参数时，建议不仪仅检查环境参数，同时可能要考虑环境参数的组合。
4.4环境参数的顺序
产品暴露在环境条件中的某些影响，是由于按顺序暴露于两个或更多参数的作用的结果。例如：#．将暴露于低温后的产品立即置于高温，或者反之，把刚暴露高温后的产品直接置于水（雨、射水、海浪、浸水）中，就组成温度冲击。b．将刚暴露于冷的坏境的产品立即暴露于湿气、雨或水中，或相反过程，就形成结冰。当要确定某-产品将要暴露的环境条件时，应把这些可能性考虑进去。5
单个环境参数严酷程度分级
下面的严酷程度只是指产品可能受到的环境参数的严酷程度。它不包括对产品本身引起应力的严酷程度。例如，该严酷程度只包括周围介质（如，空气、水、土、水蒸汽、冰、油等）的温度和与产品相联系的结构的温度，但不包括产品本身发热点温度。严酷程度主要与限定的环境条件相关联，而不包括有关测量、校验等条件。5.1单个气候环境参数
5.1.1温度
温度，℃
5.1.2温度变化
变化率，℃/min，℃/s
注：如在3.4条中所述，当产品从一种介质移到另一～种介质（如从户外到户内）或当产品经受其本身温度不同的其他温度介质（如经受雨、射水）时，产品就经受温霞冲击。确定温度冲击的严酷程度等级，可从温度（空气温度、水温）分类中或从单环境与周围介质运动组合中选择。5.1.3湿度
相对湿度，%
GB 4796-84

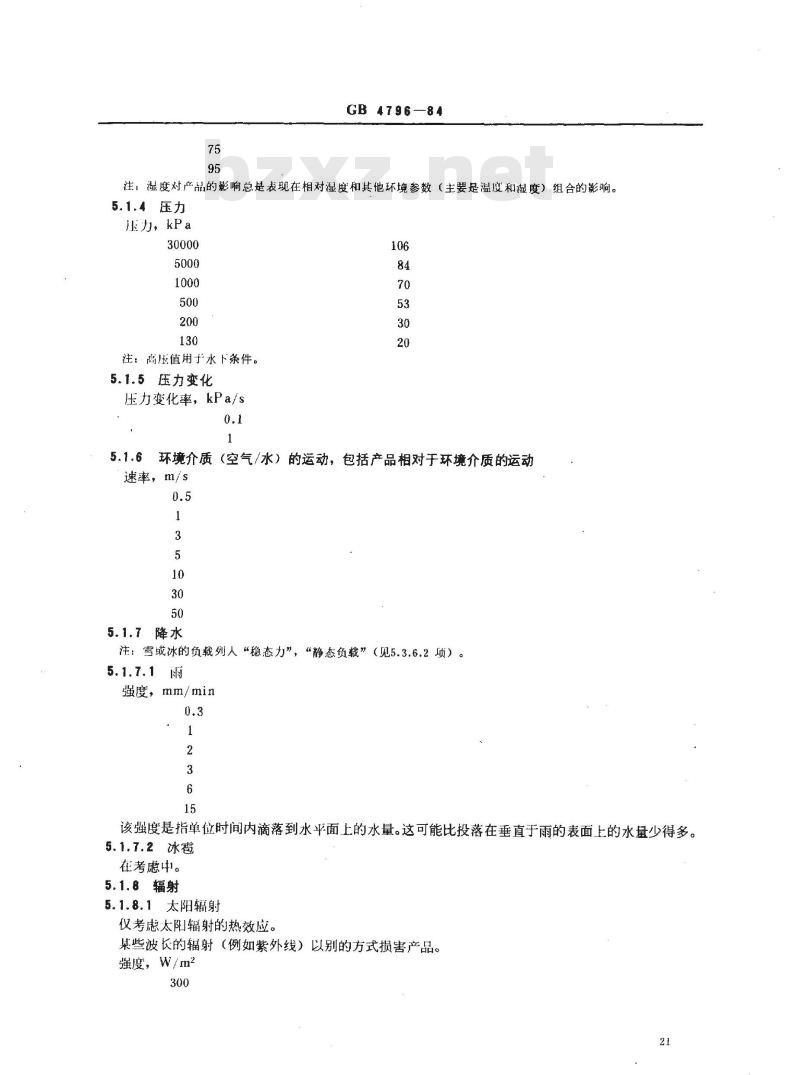

注：湿度对产品的影响总是表现在相对湿度和其他环境参数（主要是温度和湿度）组合的影响。5.1.4压力
力，kPa
注：高压值用于水下条件。
5.1.5压力变化
压力变化率，kPa/s
环境介质（空气/水）的运动，包括产品相对于环境介质的运动速率，m/s
5.1.7降水
注：雪或冰的负载列人“稳态力”，“静态负载”（见5.3.6.2项）。5.1.7.1
强度，mm/min
该强度是指单位时间内滴落到水平面上的水量。这可能比投落在垂直于雨的表面上的水量少得多。5.1.7.2冰
在考虑中。
5.1.8辐射
5.1.8.1太阳辐射
仪考虑太阳辐射的热效应。
某些波长的辐射（例如紫外线）以别的方式损害产品。强度，W/m2
5.1.8.2热辐射
（太阳热除外）
在考虑中。
5.1.8.3离子辐射
在考虑中。
5.1.9水（不包括雨）
GB 4796--84
本分级是指雨以外的水，有滴水，溅水，喷水，高压射水，水浪和完全浸水等。5.1.9.1滴水
在考虑中。
5.1.9.2溅水
水速，m/s
5.1.9.3喷水和射水
水速，m/s
水速，m/s
5.1.9.5浸水
在考虑中。
5.1.10湿润
此环境参数的分级与产品的结构密切相关。这种分级（包括湿润表面分级）的定量描述，在考虑5.2单个生物的环境参数和包括微粒的化学环境参数5.2.1生物作用物质
在考虑中。
5.2.2化学作用物质
注：化学作用物质的影响也取决于其他环境参数，例如湿度和温度。5.2.2.1海盐
这个包括海岸条件和户外条件的分级定量，在考虑中。5.2.2.2
二氧化硫
浓度，mg/m2（在+20℃，101.3kPa条件下，以ppm或cm2/m2为单位的相应值）0.03
5.2.2.3硫化氢
GB4796-84
浓度，mg/m3（在+20℃，101.3kPa条件下，以ppm或cm2/m2为单位的相应值）0.003
5.2.2.4氧化氮（以：氧化氮的当量值表示）浓度，mg/m3（在+20℃，101，3kPa条件下，以ppm或cm2/m2为单位的相应值）
浓度，mg/m3
（在+20℃，101.3kPa条件下，以ppm或cm3/m2为单位的相应值）0.01
有机的碳氢化合物
在考虑中。
5.2.2.7氨
在考虑中。
GB 4796—84
注：①对于爆炸性气体和蒸汽，见国际标准IEC79《爆炸性气体大气中的电气设备》。②在空气和水中的其他化学作用物质，在考虑中。5.2.3机械活性粒子
5.2.3.1沙
单位体积空气中的含沙量，g/m30.01
注：除沙的数量以外，也应考虑粒子大小的分布。5.2.3.2尘
尘沉积率，mg/m2·h
注：①上面数值包括各种类型的尘。②在某些场合下，有机尘埃（例如：纺织纤维）沉积在散热产品上时，可能起燃，这点尤应注意。5.2.8.3泥浆
单位体积水中的粒子数量。
粒子的数量和大小的分类，在考虑中。5.3单个机械环境参数
5.8.1包括冲击的非稳态振动
对于包括冲击的非稳态振动，最方便的表示方法是利用第一级无阻尼最大冲击响应频谱。冲击响应频谱（即冲击频谱）的概念详细地叙述在GB2424.3--81《电工电子产品基本环境试验规程冲击试验导则》内的附录“冲击谱及脉冲波形的特性”中。该分类涉及到图1所示的三种典型频谱：I：种具有长持续时间和相对低峰值加速度冲击的典型频谱。Ⅱ：-一种具有中等持续时间和中等峰值加速度冲击的典型频谱。Ⅲ：一种具有短持续时间和高峰值加速度冲击的典型频谱。24
最大响成
圳巡度
稳态振动
频谱类型
5.3.2.1周期性（正弦的）振动
GB4796--84
典型的冲击响应频谱
（第一次最大冲击响应频谱）
冲击峰值加速度
10 000
振动的特征由振荡运动（以时间为函数的位移、速度或加速度）来表示。周期性振动的特征也可由给定的每一频率分量振幅的线性频谱来表示。这里提出的分类以这种概念为基础，即每一频率分量可在某一频率范围内任意出现。25
GB4796-84
在低频范围内最经常出现很小的加速度，而位移可能相当大。在高频范围内出现较大加速度，而位移相当小。用于分类的是具有低频范制的恒定位移和高频范围内恒定加速度的典型频谱。如在图2中，选取了两个交越频率，其中典型频谱」包括了主要是低频分量的搬动情况，典型频谱Ⅱ包括了主要是中频及高频分量的情况。
加速度
（对效性标）
频谱类型
频谱I：f9Hz
频谱Ⅱ：f。α60Hz
典型的正弦振动频谱
当ff。时，峰值位移
5.3.2.2非周期性（随机的）搬动200
当了》f.时，峰值加速度
非周期性（随机的）振动可以用一种连续频率谱来表征，在随机振动中，不可能确定出一个以频率为函数的加速度幅值，而可由每个频带内总量值来表征。为了得到-一个与频带宽度无关的量，提出~个以频率为函数的加速度频谱密度（ASD），定义如下：α2.m-s·Af
S(f)=lim-
式中的αr·m·s·△f是△于频率范围内的加速度均方根值。本分类是以频率为函数的加速度频谱密度的两个典型频谱为基础，如图3所示，-个有较显著的低频量，另一-个有较平坦分布的搬动能量。26
加滤变遗带学公心
（对数坐标）
频谱类型
1 (10 ~2000Hz)
II (20～2000Hz)
5.3.3自由跌落
跌落高度，m
GB 4796--84
图3随机振动的典型频谱
加速度频谱密度，m2/s3免费标准下载网bzxz
频率低于200Hz时
频率高于200Hz时
GB 4796—84
注：自由跌落的损坏情况也取决于产品落到的表面类型。5.3.4外物的碰撞
在考虑中。
5.3.5滚动和倾斜
偏离垂线的滚动角度
±25°
±45°
5.3.6稳态力
5.3.6.1稳态加速度
加速度，m/s2
5.3.6.2静负荷
负荷压力，kPa
5.4单个电气的和电磁的环境参数本标准内不加考虑。
附加说明：
滚动时间
本标准由全国电工电子产品环境条件和环境试验标准化技术委员会（简称环标委）提出。本标准由环标委秘书处起草。
本标准主要起草人杨玲敏。
