【国家标准(GB)】 电气图用图形符号 开关、控制和保护装置

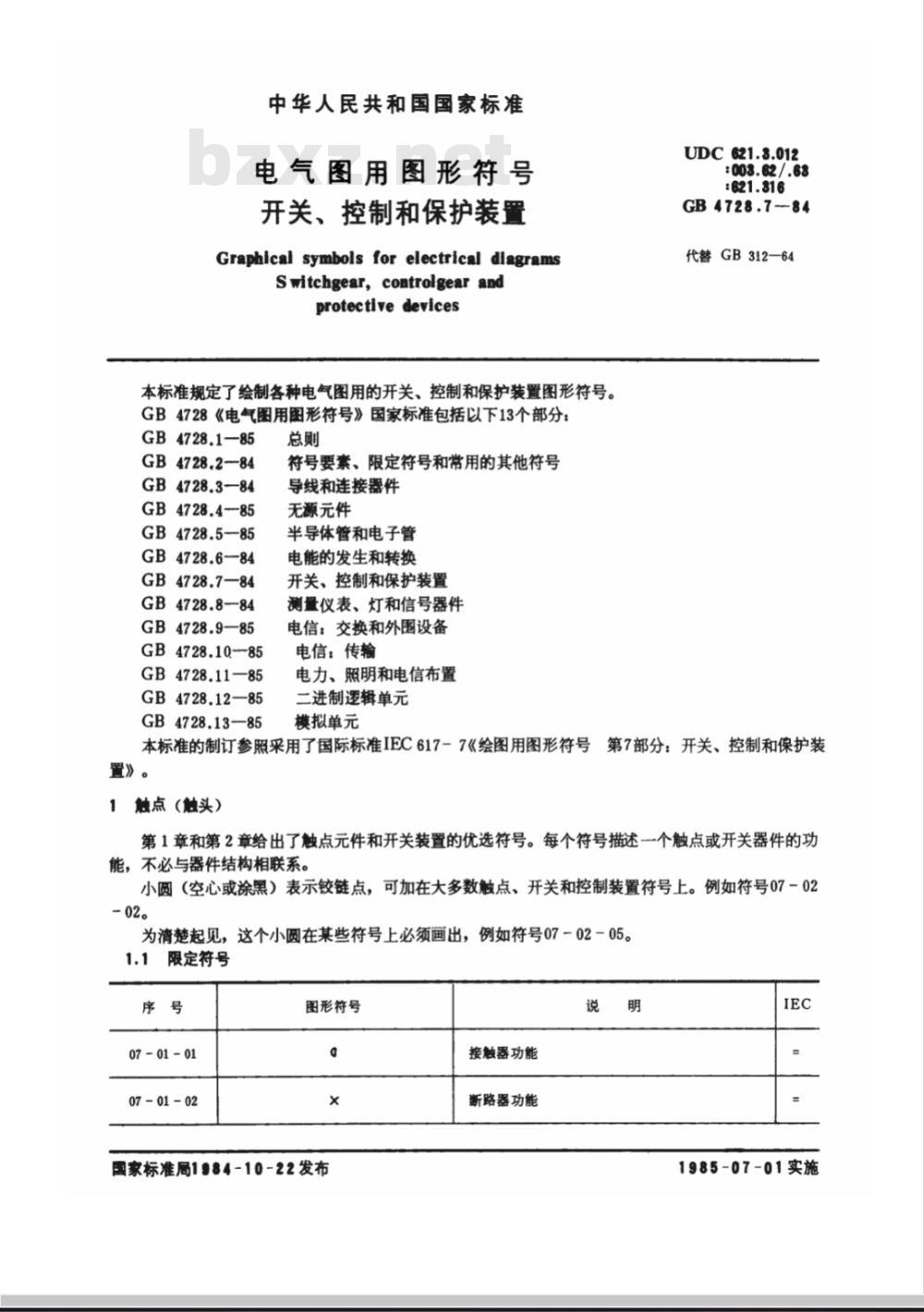

中华人民共和国国家标准
电气图用图形符号
开关、控制和保护装置
Graphical symbols for electrical diagramsSwitchgear, controlgear and
protective devices
本标准规定了绘制各种电气图用的开关、控制和保护装置图形符号。GB4728《电气图用图形符号》国家标准包括以下13个部分：GB 4728.1-85
GB 4728.2-84
GB4728.3-—84
GB4728.4-85
GB4728.5—85
GB4728.6—84
GB 4728.7—84
GB4728.8—84
GB4728.9—85
GB4728.10-85
GB 4728.11—85
GB4728.12—85
GB4728.13—85
符号要素、限定符号和常用的其他符号导线和连接器件
无源元件
半导体管和电子管
电能的发生和转换
开关、控制和保护装置
测量仪表、灯和信号器件
电信：交换和外围设备
电信：传输
电力、照明和电信布置
二进制逻辑单元
模拟单元
UDC 621.8.012
:003.62/.63
GB 4728.7--84
代替GB312—64
本标准的制订参照采用了国际标准IEC617－7《绘图用图形符号第7部分：开关、控制和保护装置》。
触点(触头）
第1章和第2章给出了触点元件和开关装置的优选符号。每个符号描述一个触点或开关器件的功能，不必与器件结构相联系。
小圆（空心或涂黑）表示铰链点，可加在大多数触点、开关和控制装置符号上。例如符号07－02-02。
为清楚起见，这个小圆在某些符号上必须画出，例如符号07－02－05。1.1限定符号
07-01-01
07 - 01 - 02
图形符号
国家标准局1984-10-22发布
接触器功能
断路器功能
1985-07-01实施

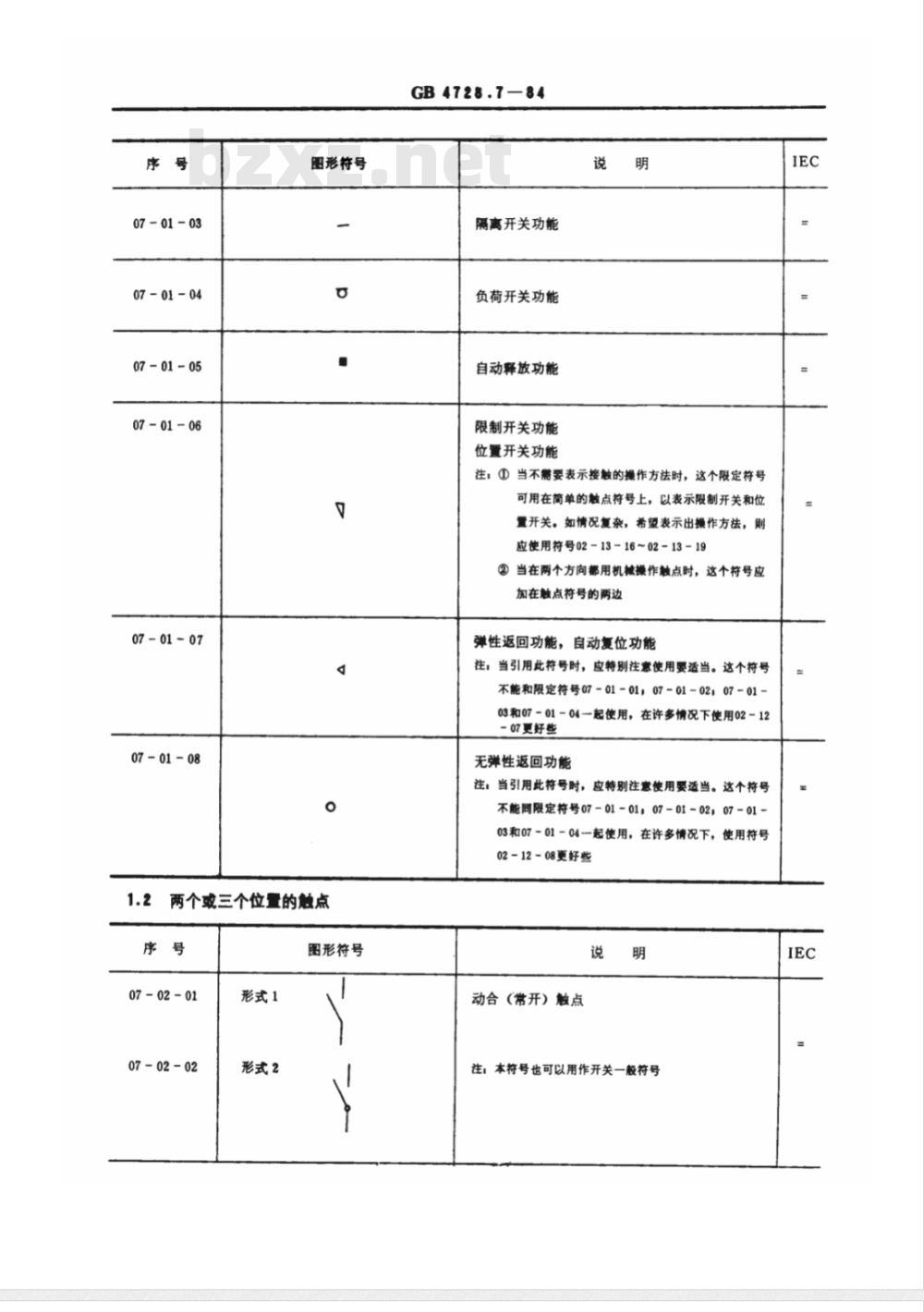

07 01 03
07 - 01 04
07- 01 05
07- 01-06
07-01-07
07 - 01 - 08
图形符号
两个或三个位重的触点
07- 02 - 01
07-02-02
形式1
形式2
图形符号
GB4728.7-84
隔离开关功能
负荷开关功能
自动释放功能
限制开关功能
位置开关功能
注：①当不需要表示接触的操作方法时，这个限定符号可用在简单的触点符号上，以表示限制开关和位置开关。如情况复杂，希望表示出操作方法，则应使用符号02-13-16~02-13-19
②当在两个方向都用机械操作触点时，这个符号应加在触点符号的两边
弹性返回功能，自动复位功能
注：当引用此符号时，应特别注意使用要适当。这个符号不能和限定符号07-01-01，07-01-02；07-01-03和07－01－04—起使用，在许多情况下使用0212-07更好些
无弹性返回功能
注：当引用此符号时，应特别注意使用要适当。这个符号不能同限定符号07-01-01；07-0102；0701-03和07－01－04一起使用，在许多情况下，使用符号02-12-08更好些
动合（常开）触点
注：本符号也可以用作开关一般符号IEC

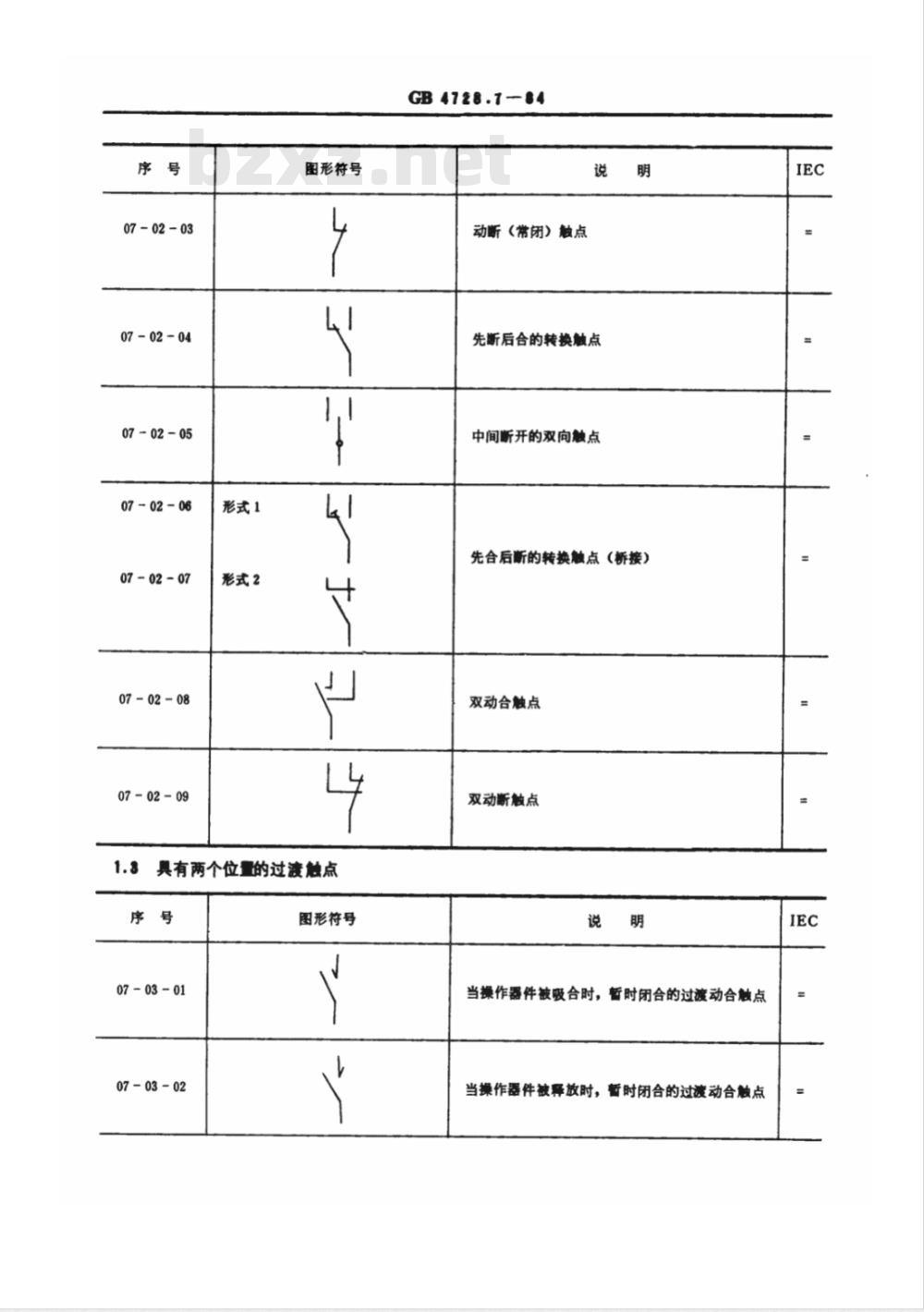

07 - 02 - 03
07 02 - 04
07-02-05
07~02- 06
07-02-07
07- 02 - 08
07- 02 - 09
形式1
形式2
图形符号
1.8具有两个位量的过渡触点
07-03- 01
07 - 03 - 02
图形符号
GB4728.1-84
动断（常闭）触点
先断后合的转换触点
中间断开的双向触点
先合后断的转换触点（桥接）
双动合触点
双动断触点
当操作器件被吸合时，暂时闭合的过渡动合触点当操作器件被释放时，暂时闭合的过渡动合触点IEC

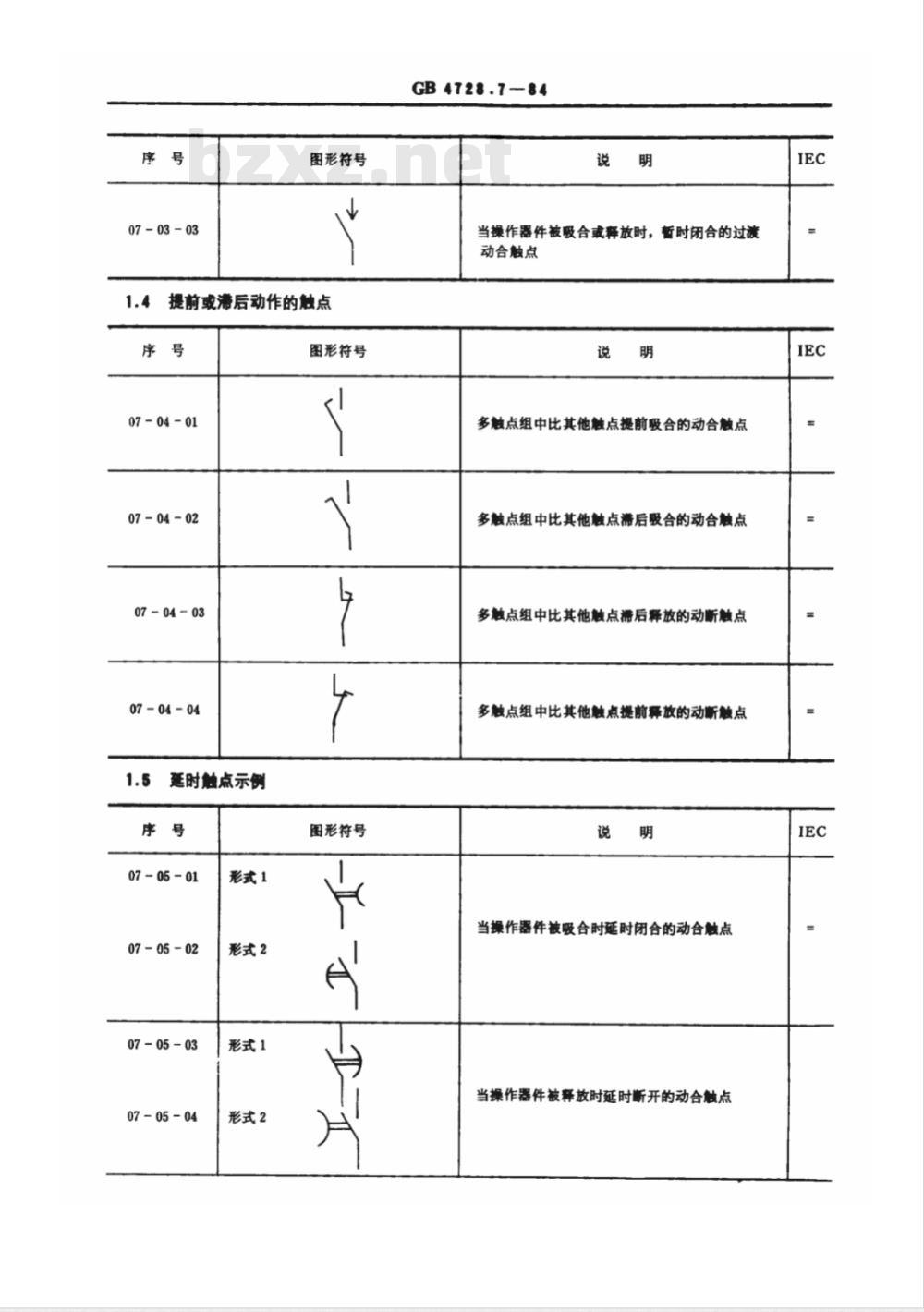

07 - 03 03
图形符号
提前或滞后动作的触点
07-04- 01
07 -04 - 02
07 - 04 03
07 - 04 - 04
延时触点示例
0705 - 01
07 - 05 - 02
07 - 05 03
07 - 05 - 04
形式1
形式2
形式1
形式2
图形符号
图形符号
GB 4728.7-84
当操作器件被吸合或释放时，暂时闭合的过渡动合触点
多触点组中比其他触点提前吸合的动合触点多触点组中比其他触点滞后吸合的动合触点多触点组中比其他触点滞后释放的动断触点多触点组中比其他触点提前释放的动断触点说
当操作器件被吸合时延时闭合的动合触点当操作器件被释放时延时断开的动合触点IEC

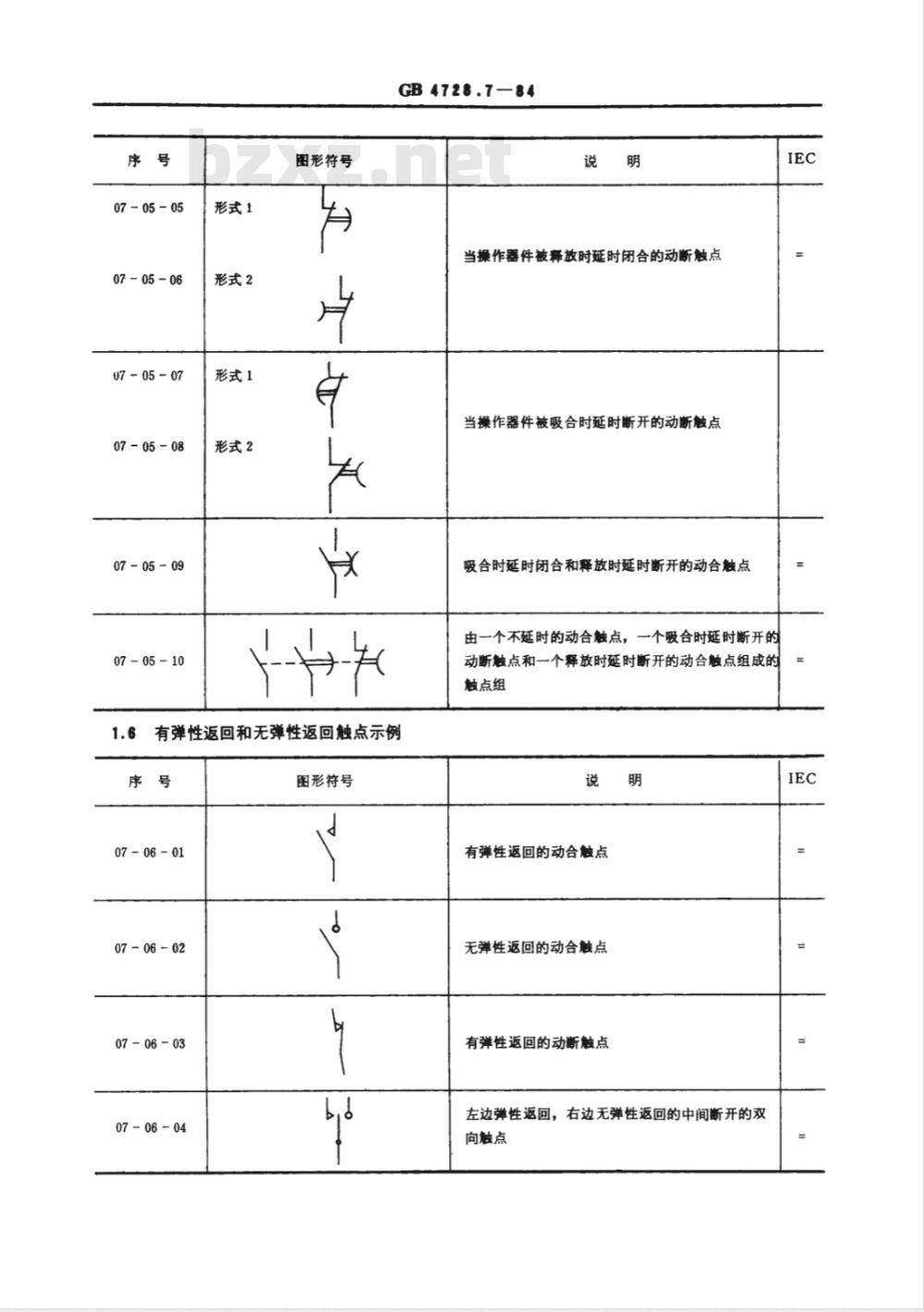

07~05-05
07 05 06
07 - 05 - 07
07 - 05- 08
07 05 09
07 05 10
形式1
形式2
形式1
形式2
图形符号
GB 4728.7-84
当操作器件被释放时延时闭合的动断触点当操作器件被吸合时延时断开的动断触点吸合时延时闭合和释放时延时断开的动合触点由一个不延时的动合触点，一个吸合时延时断开的动断触点和一个释放时延时断开的动合触点组成的触点组
1.6有弹性返回和无弹性返回触点示例序号
07 06 01
07- 06- 02
07 06 - 03
07 06 - 04
图形符号
有弹性返回的动合触点
无弹性返回的动合触点
有弹性返回的动断触点
左边弹性返回，右边无弹性返回的中间断开的双向触点
2开关、开关装量和起动器
GB4728.7-84
惯例1，由于“推”或“拉”操作的器件一般具有弹性返回，因此不需示出自动复位符号（02-12－07）。但存在闭锁的特殊情况下，定位符号（02－12－08）应予示出。惯例2：旋转操作的器件一般没有自动复位，所以定位符号（02－12－08）不必示出。但存在自动复位的情况下，自动复位符号（02-12－07）应该示出。2.7单极开关
07- 07 ~ 01
07 - 07 - 02
07 - 07 - 03
07 - 07 - 04
位量和限制开关
07-08- 01
07 - 08 - 02
07- 08- 03
图形符号
图形符号
手动开关的一般符号
按钮开关（不闭锁）
拉拨开关（不闭锁）
旋钮开关、旋转开关（闭锁）
位置开关，动合触点
限制开关，动合触点
位置开关，动断触点
限制开关，动断触点
对两个独立电路作双向机械操作的位置或限制开关IEC
2.热敏开关
0709-01
07- 09- 02
0709-03
07-09-04
图形符号
变速灵敏触点，水银液位开关
07-10-01
07-10-02
07-10 - 03
图形符号
OB4728.7-84
热敏开关，动合触点
往：8可用动作盗变代替
热敏开关，动断触点
注：可用动作温变代替
热敏自动开关，动断触点
注：注意区别此触点和下图所示热继电器的触点具有热元件的气体放电管荧光灯起动器说
债性开关（突然减速而动作的）三端水银开关
三端液位开关
四端水银开关
四端液位开关
GB4728.7-84
多极和多位开关示例 (见第2章惯例1、惯例2)序号
07-11- 01
07-11-02
07-11-03
07-11- 04
图形符号
杠杆操作的三位置开关，上边位置定位而下边位置自动复位
一组触点由推动按钮（自动复位）操作而另一组触点由旋转按钮（定位）操作的按钮操作开关，尖括号表示只有一个操作器
既可用旋转（带定位）也可用推动（带弹性返回）操作同一组触点的按钮操作开关单极多位开关（示出六位）
07-11 - 05
07-11 - 06
07-11 - 07
图形符号
GB4728.7-84
单极四位开关
有位量图的示例：
注：有耐氯图与位量图同时列出便于衰示每一个位量的作用和操作器件运动的极限
操作器件（例如手轮）仅仅能从位重1到4之间来回转动
操作器件仅能按顺时针方向转动操作器件按顺时针方向转动时不受限制，但按逆时针方向旋转时只能从位量3到1有四个独立电路的四位手动开关位量2不接通的单极四位开关
07-11-08
07 -11 09
07-11 -10
07 -11 - 11
07-11-12
图形符号bzxz.net
2.12复合式开关的方框符号
GB4728.7-84
刷片从一个位置转人下一个位置时有瞬时跨接的单极六位开关
在每一个位置上，刷片跨接三个相邻端子的单极多位开关
在每一个位置上刷片跨接四个端子，但跳过中间一个端子的单极多位开关
可积累并联的单极多位开关
六位多极开关中的一个极
当刷片从位置2转人3时，此极较其他极提前接通。当刷片从5转入6时，此极较其他极滞后断开。当刷片向相反的方向移动时提前接通变成滞后断开，反之亦然
有多种方式可用来完成复合式开关的功能，如用旋转薄片开关、滑动开关、鼓形控制器、偏心控制接触的组件等。也有多种方式可在电路图上用符号表示开关的功能。目前尚没有一种符号系统能在每一个用途里都很优越。应根据图形的图意和开关装置的复杂程度来选择所使用的图形符号系统。因此本节只是用符号表示复合式开关的一种方式。为了容易理解起见，以下各例均附有符号所表示的器件的结构图。对于复合式开关，下述方法是用一般符号，但必须附带一个连接表以补充说明这个开关。序号
07-12 - 01
0712-02
图形符号
连接表
端子的互相连接
GB4728.7-84
复合式开关的一般符号
具有A到F六个端子的18位旋转薄片式开关，其结构如下图所示（开关位于位置1）14
