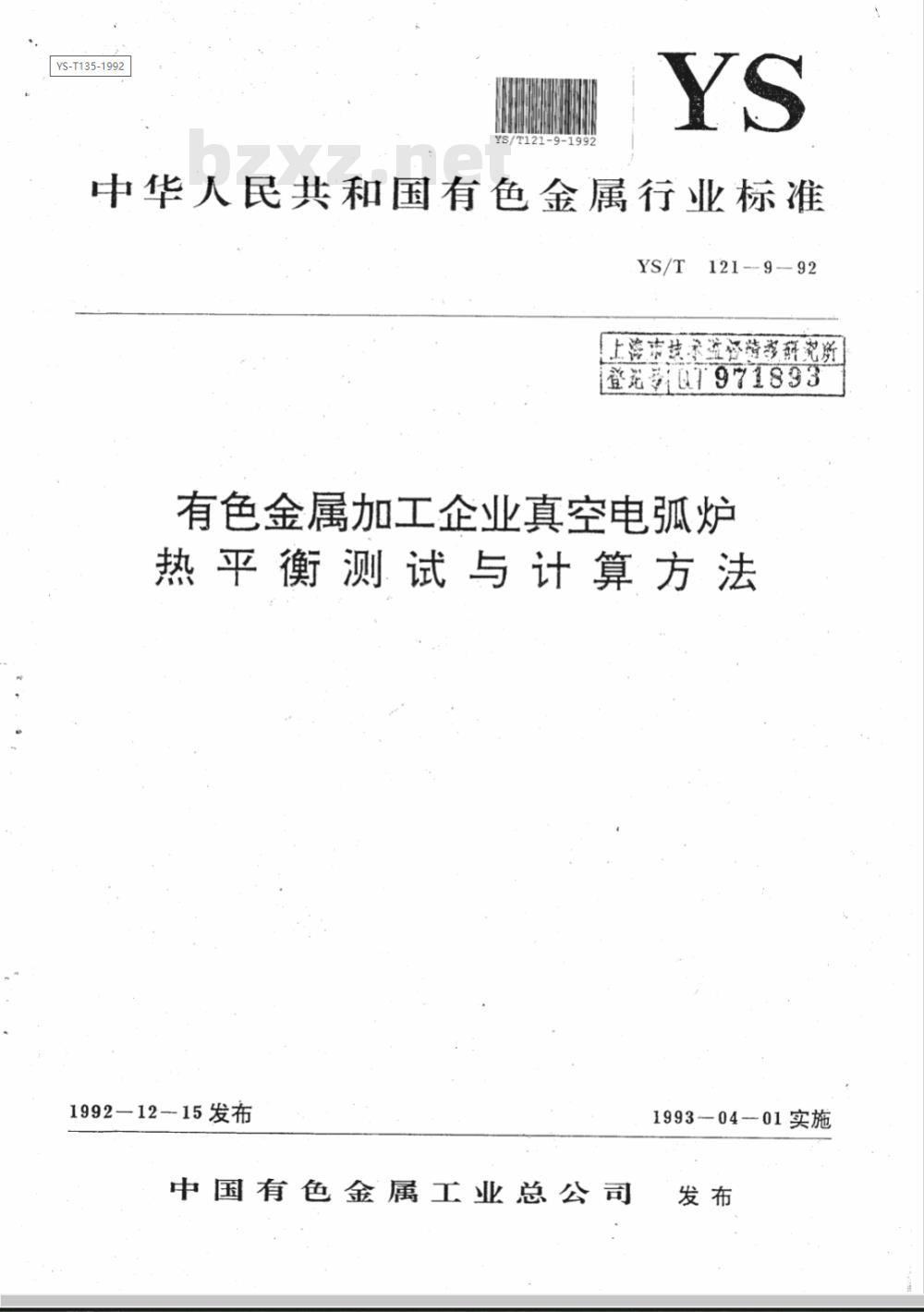

【有色金属行业标准(YS)】 有色金属加工企业真空电弧炉热平衡测试与计算方法

IS-T135-1992
中华人民共和国有色金属行业标准YS/T
121-9-92
上海市技承益督精教研究所
登话：07971893
有色金属加工企业真空电弧炉
热平衡测试与计算方法
1992—12-15发布
中国有色金属工业总公司
1993—04—01实施

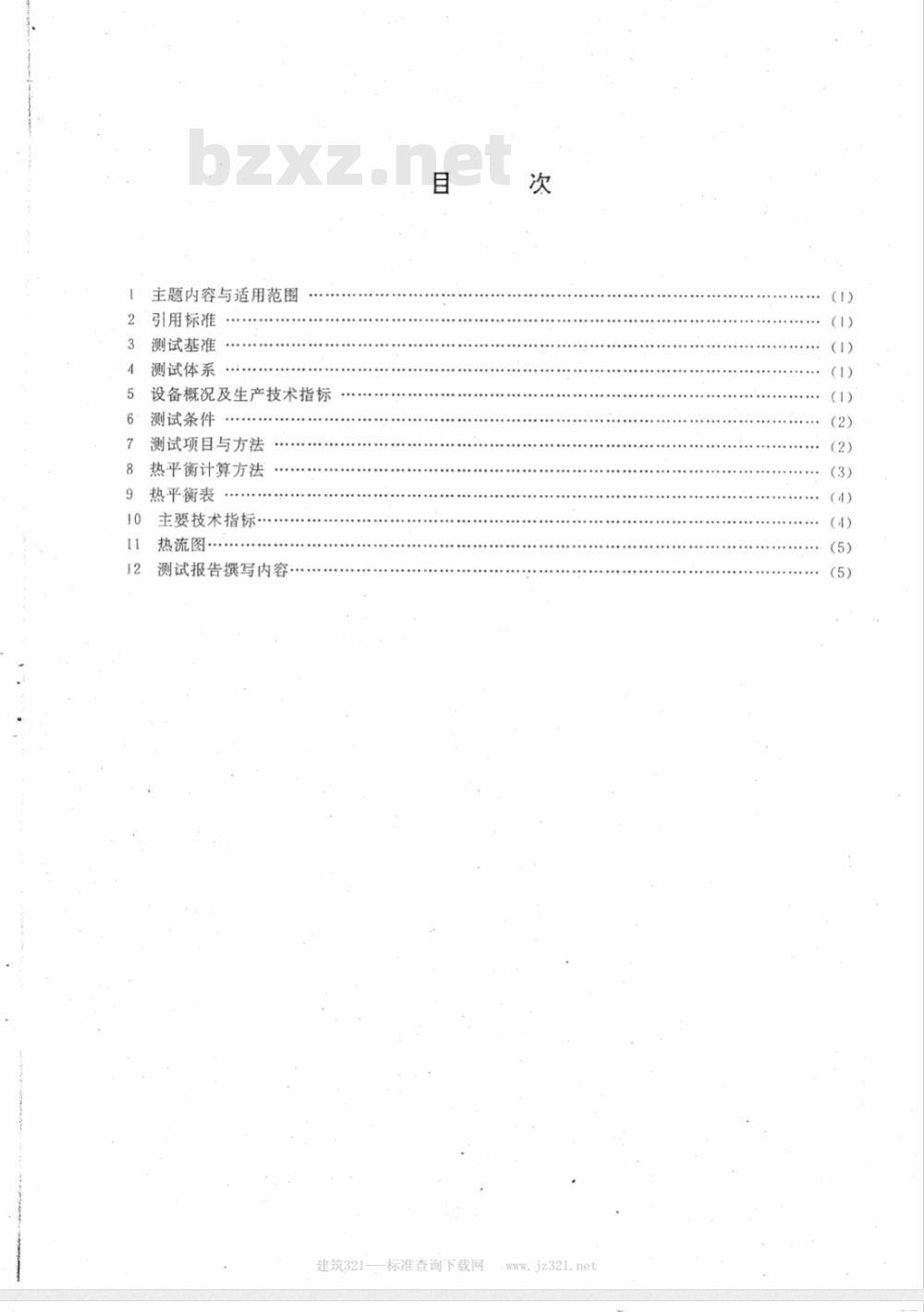

主题内容与适用范围
引用标准
测试基准
测试体系
设备概况及生产技术指标
测试条件..
测试项目与方法
8热平衡计算方法
热平衡表
主要技术指标
热流图
测试报告撰写内容
-标准查询下载网
建筑321-
jz321.net

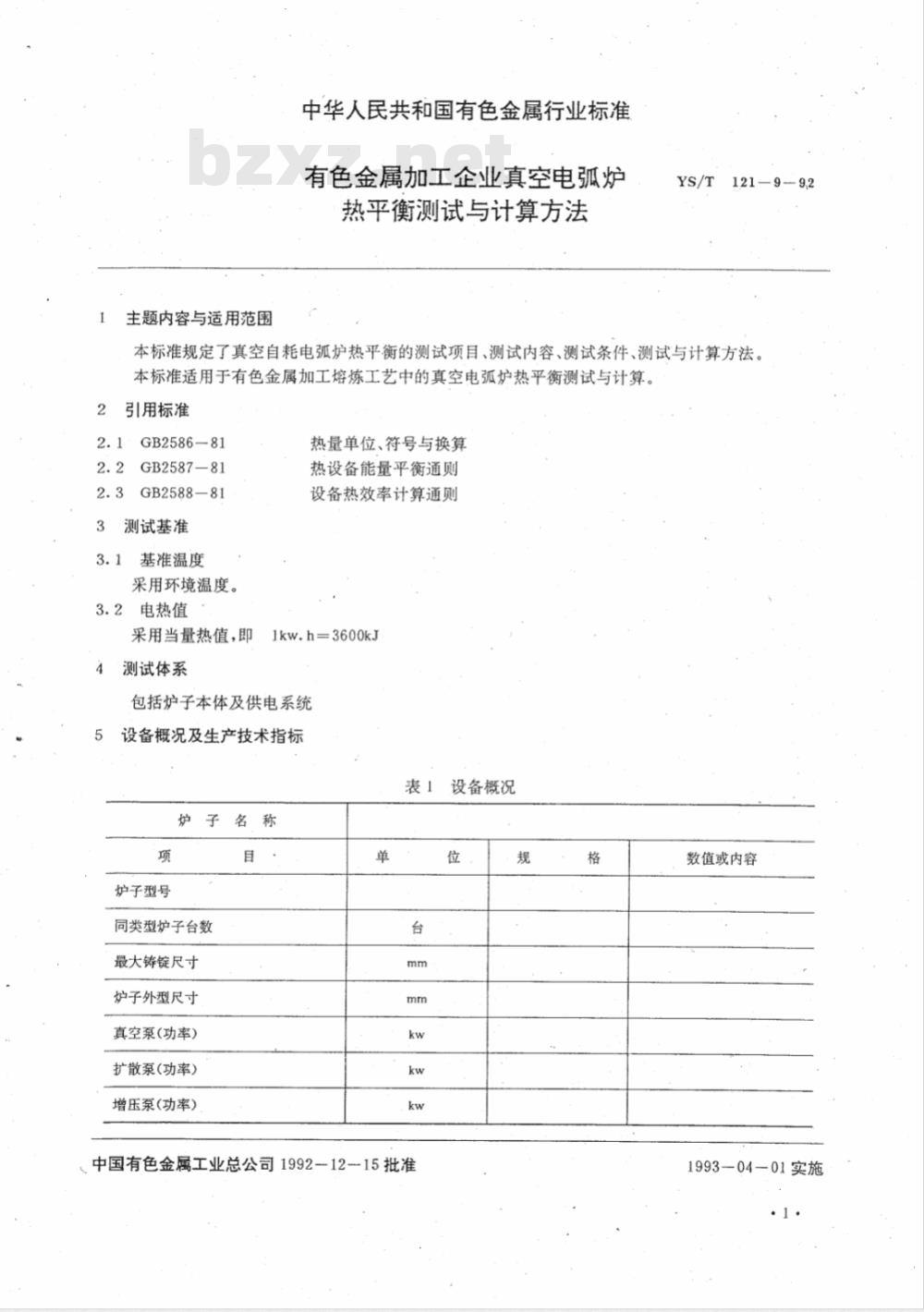

主题内容与适用范围
中华人民共和国有色金属行业标准有色金属加工企业真空电弧炉
热平衡测试与计算方法
YS/T121-9-92
本标准规定了真空自耗电弧炉热平衡的测试项目、测试内容、测试条件、测试与计算方法。本标准适用于有色金属加工熔炼工艺中的真空电弧炉热平衡测试与计算。引用标准
2.1:GB2586—81
GB2587-81
GB2588-81
测试基准
基准温度
采用环境温度。
3.2电热值
热量单位、符号与换算
热设备能量平衡通则
设备热效率计算通则
1kw.h=3600kJ
采用当量热值，即」
测试体系
包括炉子本体及供电系统
设备概况及生产技术指标
炉子名称
炉子型号
同类型炉子台数
最大铸锭尺寸
炉子外型尺寸
真空泵(功率)
扩散泵(功率)
增压泵(功率)
中国有色金属工业总公司1992-1215批准设备概况
数值或内容
1993—04-01实施
大修年限
上年平均单耗
历史最低单耗
平均每炉产量
单位产品电耗
单位产品水耗
YS/T121-9--92

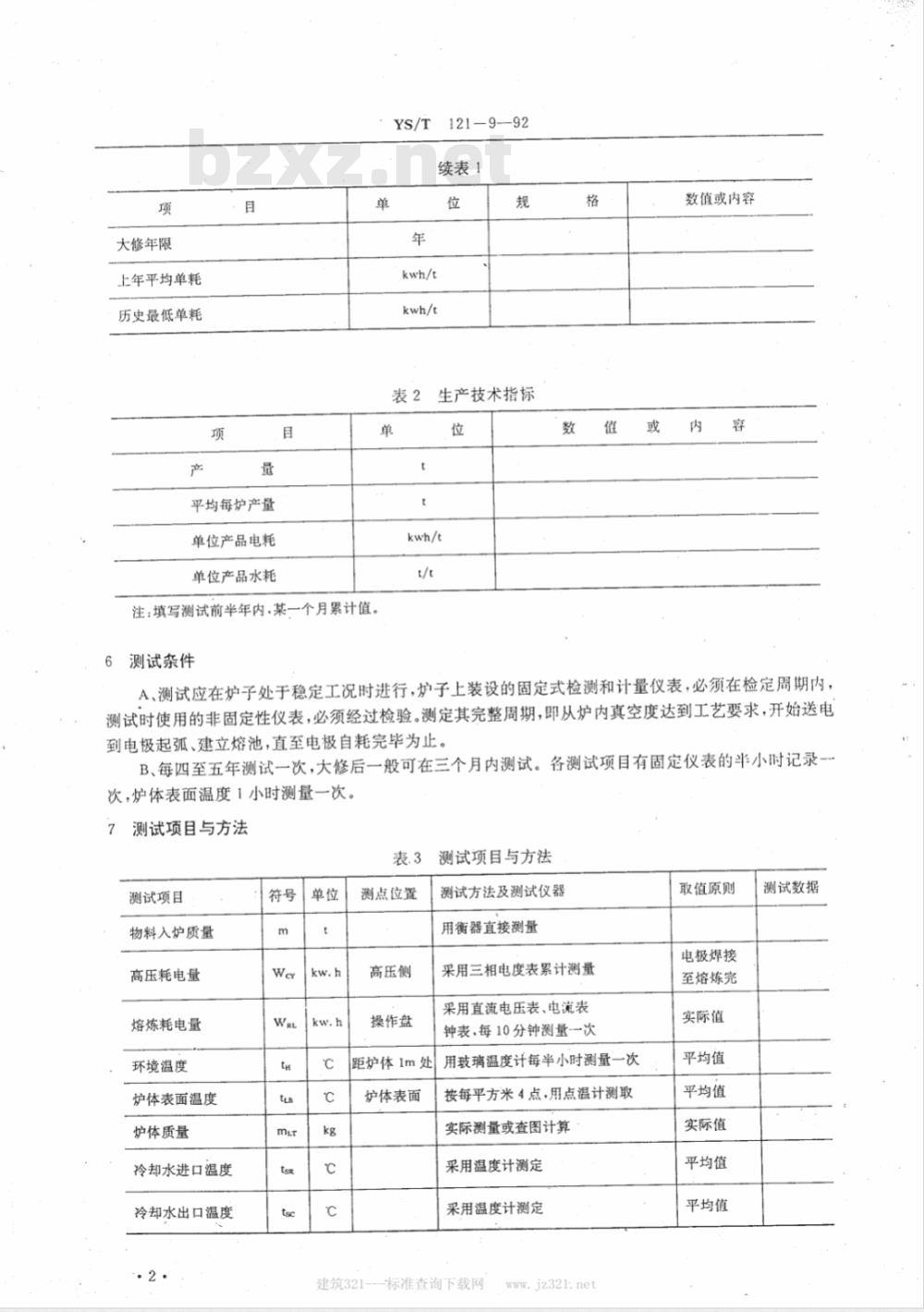

续表1
生产技术指标
注：填写测试前半年内.某一个月累计值。6
测试杂件
数值或内容
A、测试应在炉子处于稳定工况时进行，炉子上装设的固定式检测和计量仪表，必须在检定周期内，测试时使用的非固定性仪表，必须经过检验。测定其完整周期，即从炉内真空度达到工艺要求，开始送电到电极起弧、建立熔池，直至电极自耗完毕为止。B、每四至五年测试一次，大修后一般可在三个月内测试。各测试项目有固定仪表的半小时记录一次，炉体表面温度1小时测量一次。测试项目与方法
测试项目
物料入炉质量
高压耗电量
熔炼耗电量
环境温度
炉体表面温度
炉体质量
冷却水进口温度
冷却水出口温度
测点位置
高压侧
操作盘
距炉体1m处
炉体表面
测试项目与方法
测试方法及测试仪器
用衡器直接测量
采用三相电度表累计测量
采用直流电压表、电流表
钟表，每10分钟测量一次
用玻璃温度计每半小时测量一次按每平方米4点.用点温计测取
实际测量或查图计算
采用温度计测定
采用温度计测定
建筑321---标准查询下载网
www. jz321: net
取值原则
电极焊接
至熔炼完
实际值
平均值
平均值
实际值
平均值
平均值
测试数据
测试项目
冷却水量
炉体内壁温度
出炉铸锭质量
增锅质量
辅助电极质量
锅出炉温度

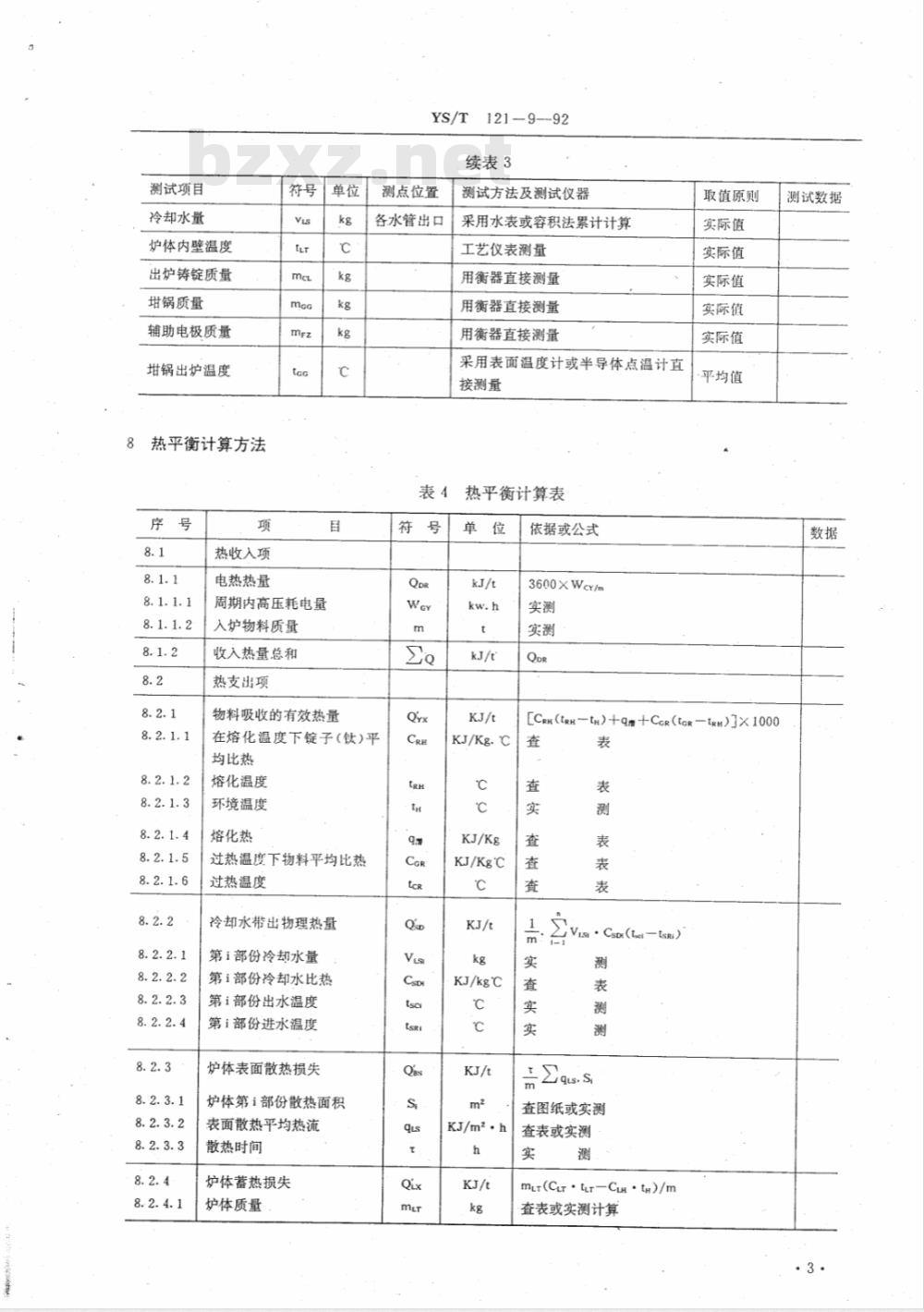

8热平衡计算方法
热收入项
电热热量
周期内高压耗电量
入炉物料质量
收入热量总和
热支出项
物料吸收的有效热量
YS/T121-9--92
续表3
测点位置
各水管出口
在熔化温度下锭子(钛)平
均比热
熔化温度
环境温度
熔化热
过热温度下物料平均比热
过热温度
冷却水带出物理热量
第i部份冷却水量
第i部份冷却水比热
第i部份出水温度
第i部份进水温度
炉体表面散热损失
炉体第i部份散热面积
表面散热平均热流
散热时间
炉体蓄热损失
炉体质量
测试方法及测试仪器
采用水表或容积法累计计算
工艺仪表测量
用衡器直接测量
用衡器直接测量
用衡器直接测量
采用表面温度计或半导体点温计直接测量
热平衡计算表
KJ/KgC
KJ/kg℃
KJ/m2·h
依据或公式
3600XWcY/m
取值原则
实际值
实际值
实际值
实际值
实际值
平均值
测试数据
[CRn(tR—t)+qm+CR(tcR—tRH)J×1000查
? Cspr(tst—tsRi)
查图纸或实测
查表或实测
mut(Cur · tir-Cun · th)/m
查表或实测计算
炉体内表面温度
炉体金属在tr下的比热
环境温度下炉体金属比热
增锅蓄热损失
锅质量
出炉温度下锅比热
甘锅出炉温度
环境温度下锅比热
辅助电极蓄热损失
辅助电极质量
辅助电极在tez下的比热
环境温度下辅助电极比热
辅助电极对应于工艺最高
温度下的平均温度
物料出炉时带出的热量
出炉物料质量
出炉物料温度
出炉物料在o℃至温度
的平均比热
供电系统热损失
高压耗电量
熔炼耗电量
热量总支出
9热平衡表
热收入项
YS/T121-9—92
续表4
KJ/Kg·℃
KJ/Kg·℃
KJ/kg·
KJ/kg·℃
KJ/kg·℃
KJ/kg·℃
依据或公式
mico(CGg.tGGCcH. th)/m
mz(Crz·trz--Cpn·tu)/m
melCe.(teu-th)/m
KJ/Kg·℃
3600(We-WgL)/m
NQ-Qwp-Qsp-Qas-Qix-Q-Qiz-QomQwp+Qp+Qas+Qix+Qac+Qez+Qos+△Q表5热平衡表
热支出项
电热热量
建筑321
标准查询下载网
物料出炉时带出的热量
冷却水带出物理热量
炉体表面散热损失量
炉体蓄热损失量
锅蓄热损失量
辅助电极蓄热损失量
供电系统热损失量
www..jz321.net
主要技术指标
炉子热效率
物料吸收的有效热量
热收入总量
吨物料耗电量
高压耗电量
吨物料耗水量
冷却水量
11热流图
121-9-
主要技术指标
算公式
(Qr/ZQ)×100
实测及计算
实测及计算
实测及计算
(1002va)/m
实测及计算
热流图必须从左边进，右边出，其线条必须是流线型，不得有折线。各线条间的宽度必须按热平衡表中各项目所占的百分比确定，并标出各项目的符号和百分比数量，其模型见下图：Mo
Q\表示第i项热支出
12测试报告撰写内容
12.1炉子概况及生产技术指标；12.2主要测试数据；
12.3热平衡计算表；
12.4热平衡表及热流图；
12.5主要技术指标；
12.6测试结果分析及改进意见；测试单位，负责人，报告人，审核人(签字)。12.7
附加说明：
本标准由中国有色金属工业总公司节能办公室提出。本标准由有色金属加工企业工业炉热平衡测试与计算方法标准编写组负责起草。YS/T·121-9--92
本标准解释权属中国有色金属工业总公司。本标准主要起草人：夏启明、仇锦芳、敖姑兰等。本标准审定人：李炯和邬佑启
建筑321-
一标准查询下载网
中华人民共和国有色金属行业标准有色金属加工企业真空电弧炉
热平衡测试与计算方法
YS/T121-9-92
中国有色金属工业总公司批准文号(92)中色装字第1159号
国家技术监督局行业标准备案号92-0009
中国有色金属工业总公司发行
西南铝加工厂印刷厂印刷
版权所有不得翻印
开本880×1230
1993年4月第一版1993年4月第一次印刷定价：3.50元
