【石油化工行业标准(SH)】 合成橡胶胶乳密度的测定

ICS 83. 040. 10
中华人民共和国石油化工行业标准SH/T 1155 -1999
cqyIs0705：1994
合成橡胶胶乳密度的测定
Synthetic rubber latex-Determination of density1999-06-10发布
国家石油和化学工业局发布
2000-01-01实施
SH/T 1155—1999
本标准等效来用国际标准IS0705：1994《橡胶胶乳5℃至40℃的密度测定》，对SH/T11551992合成胶乳密度测定法进行「修订。本标准与ISO705：1994的主要差异是：1.适用范图缩小，只适瓜丁含成橡胶胶乳！2.删除了在标准温度下测定胶乳密度所引用的方法；3.删除了不同温度的天然胶乳浓缩液密度校正公式。本标准与SH/T1155—1992的主要差异是：1.扩人了测定温度的范间；
2．密度瓶不同。
本标准自实施之日起，废止并代替SH/T1155—1992。本标准由兰州化学工业公司提出。本标准由全国橡胶与橡胶制品标准化技术委员会合成橡胶分技术委员会归口，本标准起荒单位：兰州化学工业公司化工研究院。本标推起草人：吴毅。
本标准丁1982年作为国家标准GB2959—1982首次发布，1990年复审确认GR2959—1982（1990），1992年清埋整顿调整为不油化工行业标准SH/T11551992。1999年第一次修订。SH/T11551999
ISO前言
ISO(国际标准化纽织)是各国家标准团体(ISO成员团体)的世界性联合机构，制定国际标推的T作通常由1SO各技术委员会进行。凡对已建立技术委员会项目感兴趣的成员闭体均有权参加该委员会。与1SO有联系的政府和非政府的国组织，也可参加此项工作，在电工技术标准化的所有方面，IS)与国际电T技术委员会(IEC)紧密合作。技术委员会采纳的国际标准草案，要发给成员闭体迹行投票。作为国际标准发布时，要求至少有75%投票的成员团体投赞成案。
国际标准TSO705是由1SO/TC:45.橡胶与橡胶制品技术委员会，SC3橡胶工业用原材料（包括校乳)分会制定的，
作过技本修订的第二版废止并代替厂第一版（1S0）705：1974）。本标准的现行版本.按现行的办法规定了温度校正的计算，扩大了范围，增加了合成胶乳和预硫化天然胶乳。
中华人民共和国石油化工行业标准合成橡胶胶乳密度的测定
Synthetic ruhhcr latex- Determination of densitySH/T1155—1999
eyvIS0 705:1994
代誉SII/T1155—1992
警告：使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度，并确保符合国家法规是使用者的责任，1范围
本标准规定了温度在5℃至40℃下合成橡胶胶乳密度的测定方法。本标推适用于合成橡胶胶乳，
制定本标准的日的是在不能直接称量胶乳的质量或不能控制实验室温度的地方，利月密度的测定米计算已知体积的胶乳质量，
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标推的各方应探讨使用下列标准最新版本的可能性。SH1149-1992（1998）合成胶乳取样法（cqvISO123：1985）3仪器
3.1密度瓶（附温比重瓶）：容量50mL附有带磨口的温度计及磨口玻璃帽。3.2恒温水浴：温度可以调节，控制温度精度上0.2℃。3.3天平：感量1mg
3.4锥形瓶：两个，容至少200mL，均配有橡皮塞。在橡皮牵上装有两根玻璃管，一根短的是与耳球相联的入口管，另一根是儿乎伸到瓶底的导出管。4取样
胶乳样品应至少静置24h以保证空气泡逸出，记录取样时胶乳的温度?.按SH1149规定的方法之一取样，注意不要混入空气·并保证试样瓶装满胶乳。5分析步骤
取样后应尽快进行测定。
调节恒温水浴温度至0C见第4章），轻轻搅动胶乳试样，不要混入空气，将适量的胶乳装人锥形瓶（3.4)中，并于恒温水浴中，在另个锥形瓶中装入刚制备的冷蒸馏水，也置于恒温水浴巾，将清洁十燥的密度施（3.1)连同磨口玻璃帽和所附温度计一-起称显，精确至1.mg。将率度瓶塞上磨口温度计，但不放磨口玻璃幅，也把它骨子恒温水浴中并浸至瓶颈，使密度瓶利钢个分别装有胶乳水的锥形瓶达到恒温水浴的温度，此过程至少需要20nin。用洗耳球从装胶乳的锥形瓶中先压出几毫升胶乳，弃人，然后再压入足够量胶乳到密度瓶中并使之国家石油和化学工业局1999-06-10批准2000-01-01实施
SH/T 1155—1999

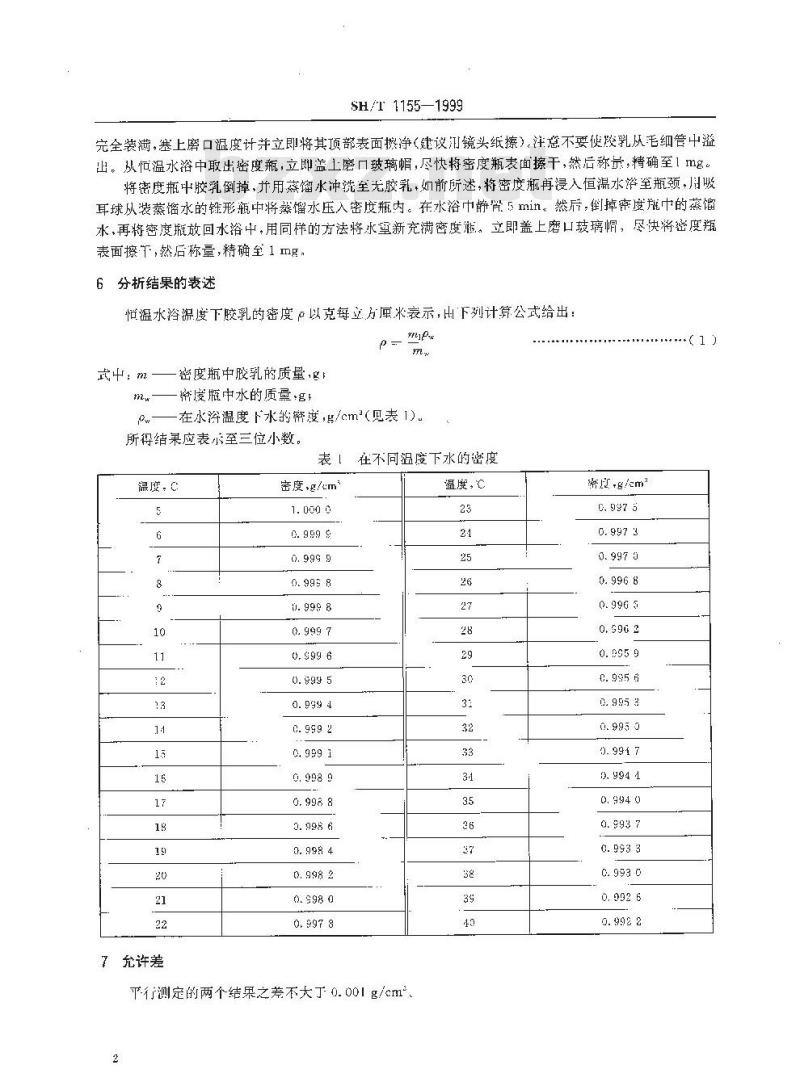

完全装满，塞上磨口温度计并立即将其项部表面换净（建议镜头纸擦）。注意不要便胶乳从毛细管中溢出。从恒温水浴中取出密度瓶，立即盖上磨口玻璃帽，尽快将密度瓶表面擦干，然后称量，精确至1m名。将密度瓶中胶乳倒掉，并用蒸馏水冲洗至无胶乳，如前所述，将密度瓶再浸入恒温水浴至瓶颈，日吸耳球从装蒸馅水的铁形瓶中将蒸馏水压入密度瓶内。在水浴中静背5min。然后，倒掉案度瓶中的蒸馏水，再将密度瓶放回水浴中，用同样的方法将水新充满密度。立即盖上磨口技璃帽，尽快将密度瓶表面擦下，然后称量，精确至1mF：分析结果的表述
恒温水浴湿度下胶乳的密度β以克每立方厘米衰示，出下列计算公式给出：miP.
式中：
密度瓶中胶乳的质量g中
密度瓶中水的质量·；
P—在水浴温度下水的密度，H/cm（见表1)所得结果应表示至三位小数。
允许差
表【在不同温度下水的密度
密度g/em
乎行测定的两个结果之差不大于0.001 g/cm温度，℃
密区/em*
试验报告
试验报告应包括以下内：
a）本标推的缩号；
b）关于样品的详细说明，
c）胶乳和水浴的温度；
d）试验结果和单位的表示；
SH/T 1155—1999
e）在试验过释中观察到的任何异常现象；f）本标准中末包含的任何自选操作；）试验期。
中华人民共和国石泊化三
行业标准
合成橡胶胶乳密度的测定
SH/T 1155-1999
中区标注出版社出版下载标准就来标准下载网
北京复兴门外三里河北街16号
邮政编码：100045
电话：68522112
中国标准出版社奏皇帛印刷」印剧新华号店北京发行所发行各地新华书店经售版权专有　不得翻印
开本 880×1230 1/16 印张 1/2 数 7 F宁1999年9月第一版1999年9月第一次印刷印数1—800
书凸：155066·2-12706
标385
炭价6.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
