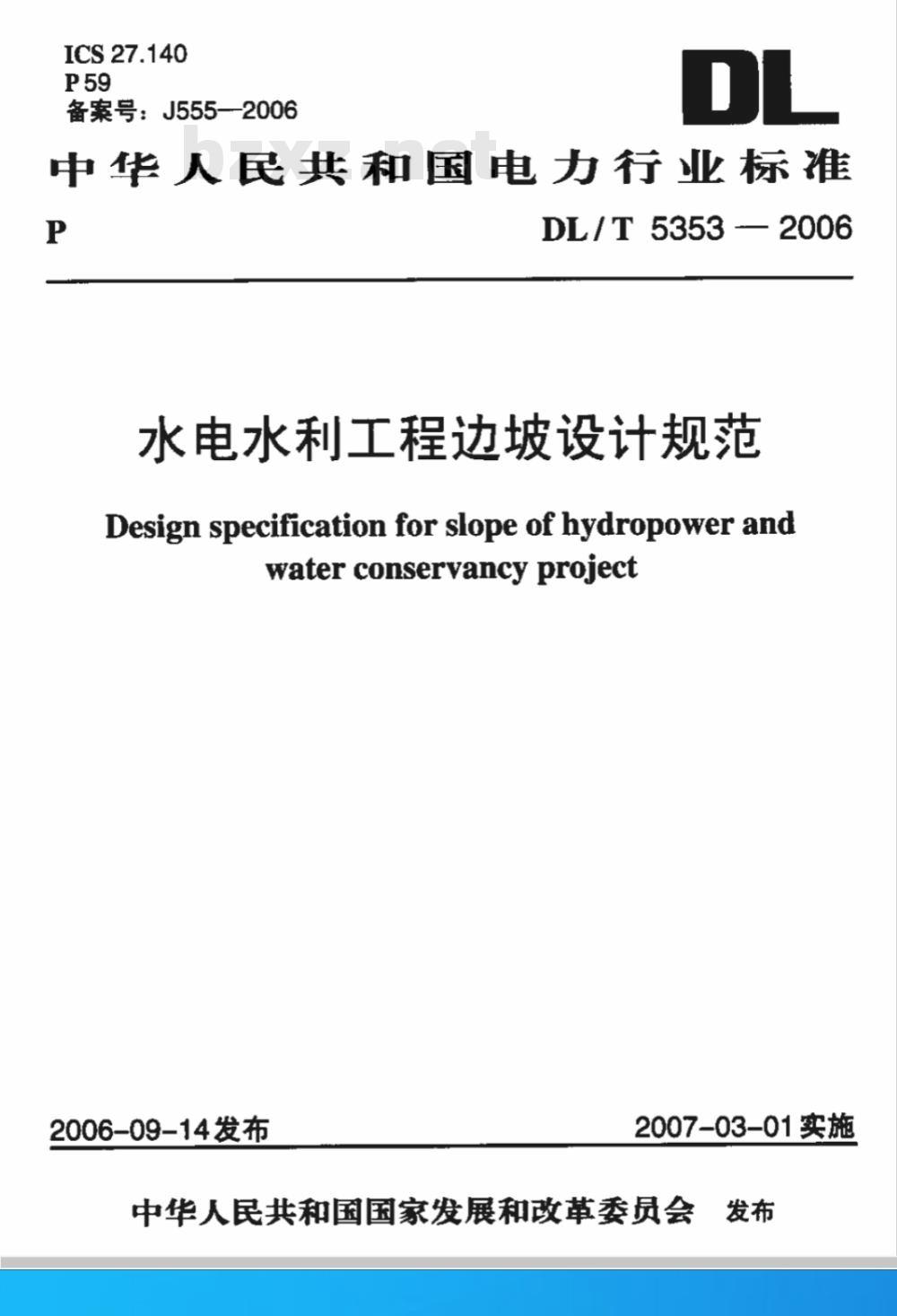

ICS 27.140
备案号：J555--2006
中华人民共和国电力行业标准
DL/T5353—2006
水电水利工程边坡设计规范
Design specification for slope of hydropower andwater conservancyproject
2006-09-14发布
2007-03-01实施
中华人民共和国国家发展和改革委员会　发布前言

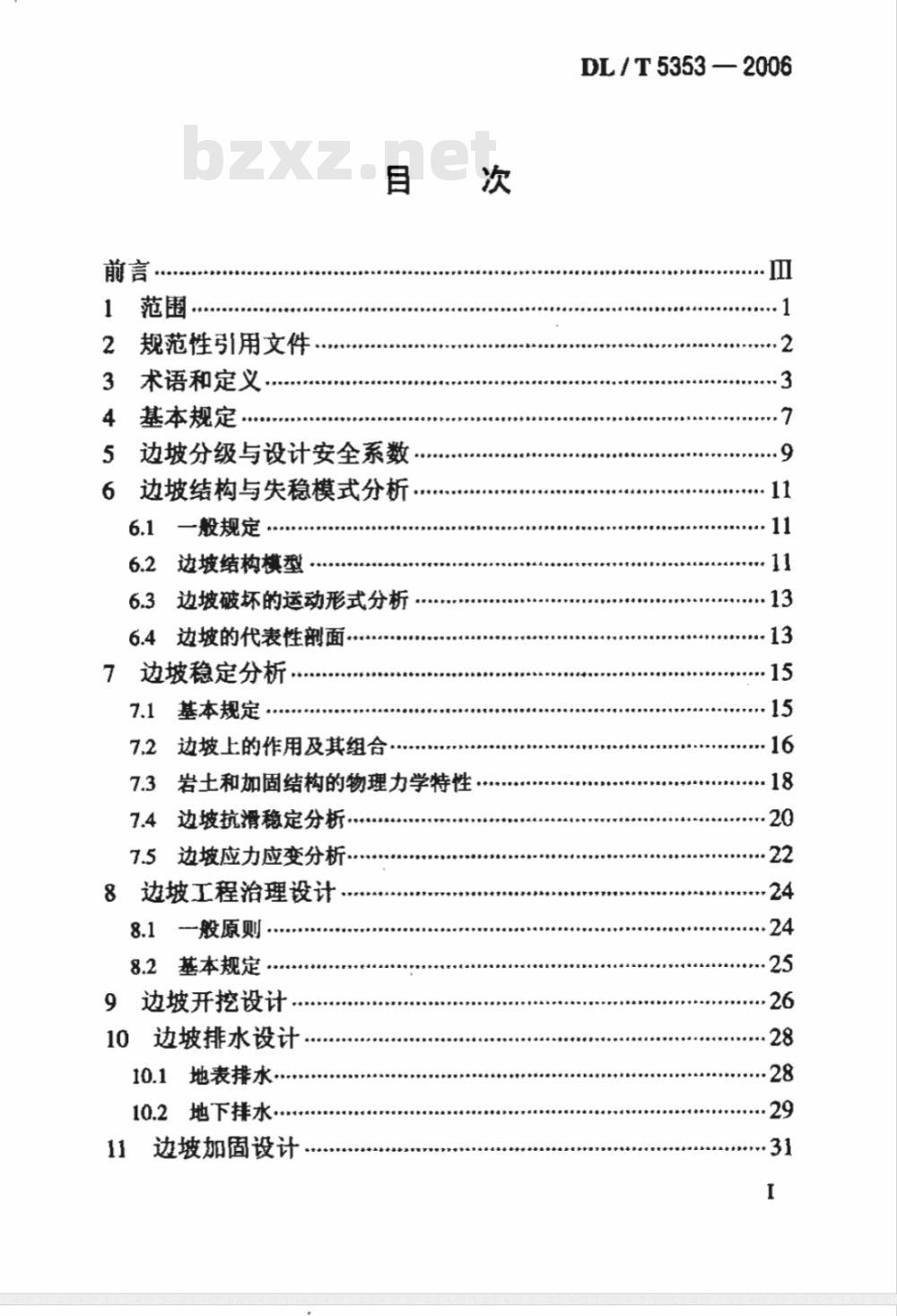

1范围
规范性引用文件
术语和定义
基本规定，
边坡分级与设计安全系数
边坡结构与失稳模式分析
6.1一般规定
边坡结构模型.
边坡破坏的运动形式分析·
6.4边坡的代表性剃面
边坡稳定分析…
基本规定
边坡上的作用及其组合
岩土和加固结构的物理力学特性7.3
边坡抗滑稳定分析，
边坡应力应变分析
边坡工程治理设计
8.1一般原则…
8.2基本规定…
9边坡开挖设计.
10边坡排水设计：
10.1地表排水
10.2地下排水…
11边坡加固设计
DL / T 5353 — 2006
DL /T 5353-—2006

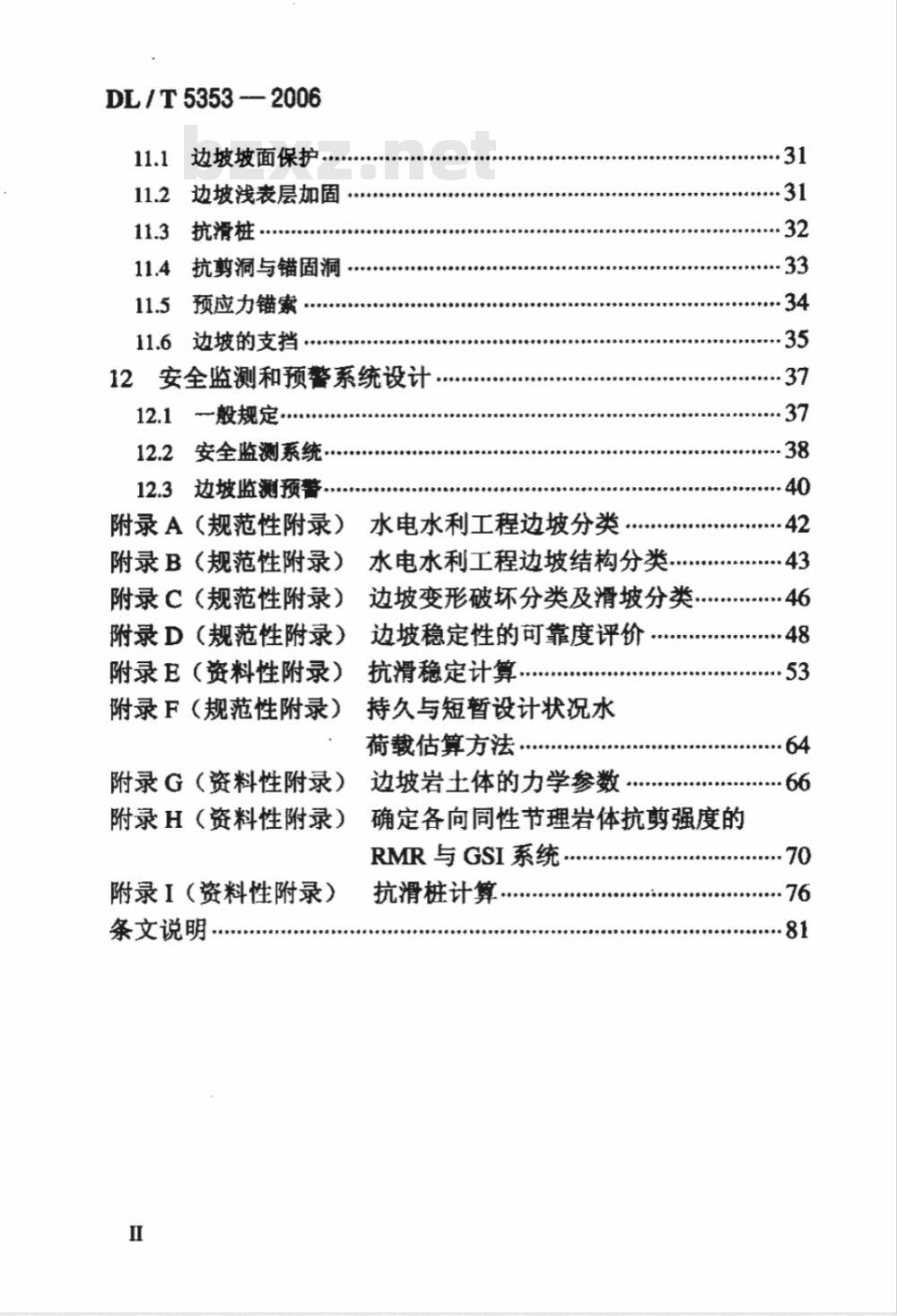

边坡坡面保护。
边坡浅表层加固
抗滑桩
11.4抗剪洞与锚固洞…
预应力锚索
边坡的支挡·
12安全监测和预警系统设计..
一般规定·
安全监测系统.
12.3边坡监测预警
水电水利工程边坡分类
附录A（规范性附录）
附录B（规范性附录）
水电水利工程边坡结构分类
边坡变形破坏分类及滑坡分类…附录C（规范性附录）
附录D(规范性附录)
附录E(资料性附录)
附录F（规范性附录）
附录G（资料性附录）
附录H（资料性附录）
附录I（资料性附录）
条文说明…
边坡稳定性的可靠度评价
抗滑稳定计算.
持久与短暂设计状况水
荷载估算方法
边坡岩土体的力学参数
确定各向同性节理岩体抗剪强度的RMR 与 GSI 系统
抗滑桩计算
+**·76
DL/T5353--2006
本标准是根据《国家发展改革委办公厅关于印发2005年行业标准项自计划的通知》（发改办工业［2005]739号）的要求制订的。
为了做好水电水利工程边坡设计标准制订工作，在全面总结了水电水利边坡工程勘测、设计、治理和监测等方面经验的基础上，开展了必要的科学研究工作，先后完成了《水电工程岩石边坡稳定分析方法和安全系数》、《岩石高边坡稳定分析有限元计算软件研究》、降雨暂态水荷载的估算方法研究》等专题研究。本标准附录 A、附录 B、附录 C、附录 D、附录 E、附录 F为规范性附录，附录G、附录H、附录I为资料性附录。本标准为推荐性标准。
本标推由中国电力企业联合会提出。本标准由电力行业水电规划设计标化技术委员会归口并负责解释。
本标准起草单位：中国水电顾问集团西北勘测设计研究院、中国水电顾问集团贵阳勘测设计研究院。本标准主要起草人：李关扶、于志硕、彭标、黄振兴、杨泽艳、胡向阳、王晓岚、湛正刚、侯延华、钟建平、陈祖煜、杨健、陈胜宏、张有关、陈平。III

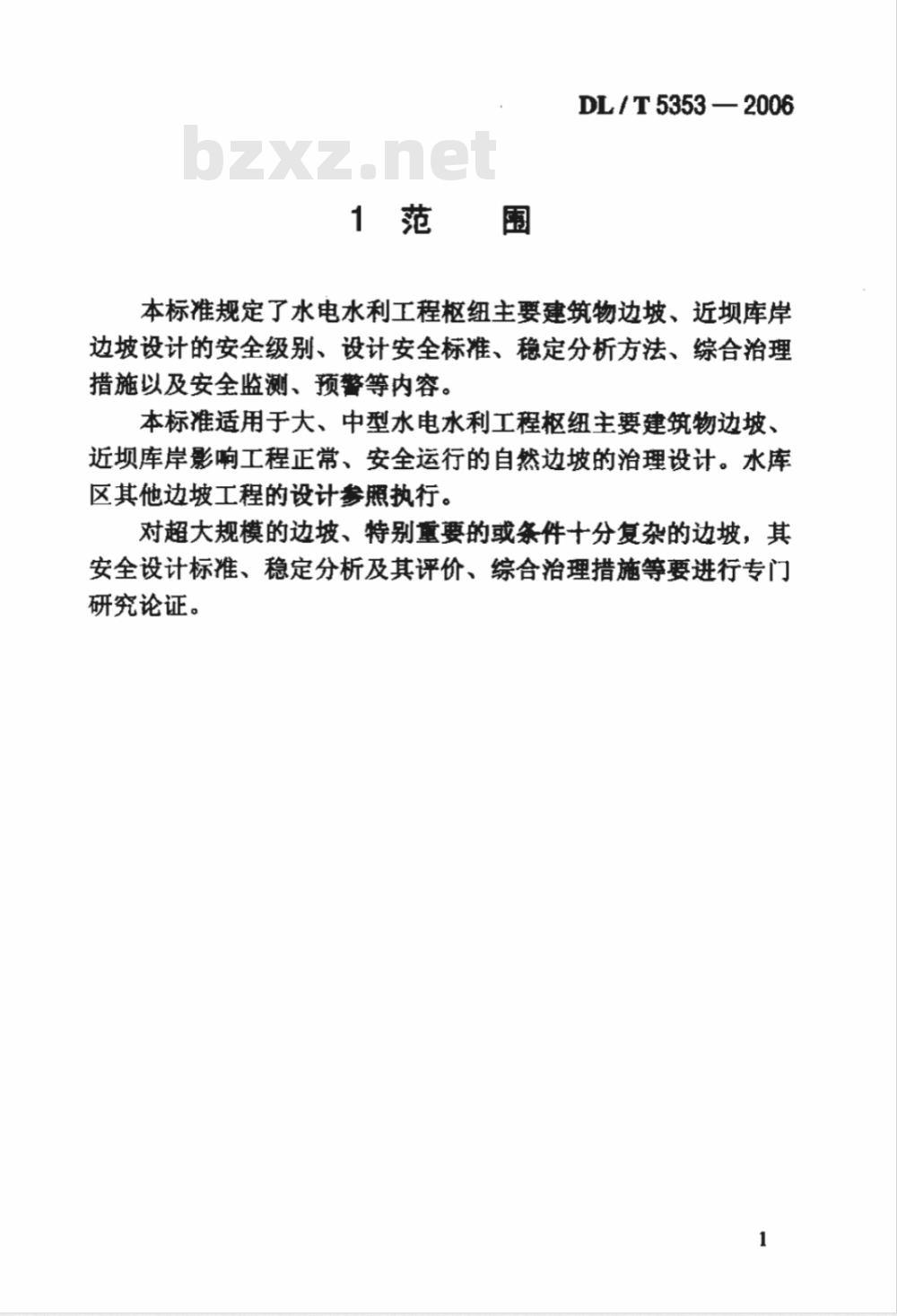

1范围
DL/T53532006
本标准规定了水电水利工程枢纽主要建筑物边坡、近坝库岸边坡设计的安全级别、设计安全标准、稳定分析方法、综合治理措施以及安全监测、预警等内容。本标准适用于大、中型水电水利工程枢纽主要建筑物边坡、近坝库岸影响工程正常、安全运行的自然边坡的治理设计。水库区其他边坡工程的设计参照执行。对超大规模的边坡、特别重要的或条件十分复杂的边坡，其安全设计标准、稳定分析及其评价、综合治理措施等要进行专门研究论证。
DL/T53532006
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些标准的最新版本。凡是不注日期的引用文件，其最新版本均适用于本标准。GB50287
GB50330bzxz.net
DL/T5057
DL5073
DL5077
DL/T5176
水利水电工程地质勘察规范
建筑边坡工程设计技术规范
水工混凝土结构设计规范
水工建筑物抗震设计规范
水工建筑物荷载设计规范
水电工程预应力锚固设计规范
中小型水利水电工程地质勘察规范3.0.1
边坡 slope
DL / T 5353 2006
3术语和定义　
地壳表面具有侧向临空面的地质体，由坡顶、坡面、坡脚及其下部一定深度内的坡体组成。3.0.2
自然边坡natural slope
天然存在由自然营力形成的边坡。3.0.3
工程边坡engineered slope
经人工改造形成的或受工程影响的边坡。3.0.4
稳定末变形边坡stable and undeformed slope保持原有状态，无变形和失稳迹象的边坡。3.0.5
变形边坡deforming slope
已经变形或正在发生变形的边坡。3.0.6
边坡工程slopeengineering/works达到一定目的对边坡进行改造的工程。3.0.7
buckling failure
发生在层状结构岩体顺向坡内的一-种破坏形式，又称滑动一弯曲破坏，岩体上部沿层面滑动，下部发生弯曲和鼓胀。3
DL1T 5353—2006
倾倒toppling
发生在层状及似层状结构岩体的一种破坏形式，岩体向临空方向倾倒，底部形成折断面。
边坡地质模型slope structuremodel表示边坡组成物质和结构面与滑动面分布位置的经过概化的模型，一般以平面图、剖面图和水平切面图表示。3.0.10
安全系数 factor of safety
表征边坡抗滑稳定程度的指标，是抗滑力与滑动力之比，严格说是假定岩土体沿特定滑面达到极限平衡状态时，抗剪强度参数应缩减的倍数。
设计安全系数designed factor of safety为使边坡达到预期安全程度所需的边坡允许最低安全系数。3.0.12
极限平衡法limitequilibriummethods根据摩尔一库仑强度准则建立静力极限平衡方程求解边坡滑动破坏安全系数的方法。
上限解upper bound solution
对于整体或解体滑动破坏模式，相应某一机动许可的位移场，如果确保滑面上和滑体内结构面上（对均质土边坡则为滑体内每一点）均达到极限平衡，则相应的安全系数一定大于或等于相应真值，此解即上限解。
下限解lowerboundsolutior
对于整体滑动模式，如果沿滑面达到极限平衡，且保证滑体4
DL/T53532006
内的应力都处于屈服面内，则相应的安全系数一定小于相应真值，此解即下限解。
动态设计法methods of information design根据边坡施工过程中的勘察资料，结合永久监测或临时监测系统反馈信息进行边坡稳定性复核计算和修正原设计的设计方法。
风险分析risk analysis
确定边坡年破坏概率，预测破坏后果，包括生命与财产损失，最后提出风险度评价。
地下排水系统sub-surface drainage system在边坡内由排水孔、洞、井相互连接形成的地下排水设施。3.0.18
抗滑桩slide-resistant pile
设置在边坡潜在滑动体内，垂直穿过滑面以下一定深度，提高边坡稳定性的一种抗滑结构。3.0.19
抗剪洞shear-resistant
岩质边坡内用钢筋混凝土将滑面上下两盘岩体嵌固在起，其方向基本与滑动方向基本正交的水平洞塞。3.0.20
锚固洞 retalning concrete plug岩质边坡或滑坡内作为加固措施的、用钢筋混凝土回填的、其方向与滑动方向基本平行的水平或倾斜的洞塞。3.0.21
锚杆挡墙 retaining wall with anchors由锚杆（索）和挡墙组成的支护结构。s
DL / T 5353 -- 2006
格构锚固
anchoredframework
锚固在边坡表面的格栅形结构。3.0.23
拦石网protecting wire mesh
覆盖在边坡表面防止落石或固定在边坡下拦截落石的柔性网。
DL/T5353—-2006
4基本规定
4.0.1水电水利工程边坡设计应与相应建筑物的设计深度相适应，使其达到安全可靠、经济合理、技术先进、符合实际的要求。4.0.2边坡设计工作应在边坡地质勘察及试验工作成果的基研上进行。边坡工程地质勘察和试验工作应符合GB50287有关试验规范的规定。
4.0.3在工程选址和板纽建筑物布置方案比选时，应详细分析地形、地质资料和建筑物布置要求，考患可能出现的边坡稳定问题，尽量减少边坡治理工程的难度。4.0.4应根据边坡所处位置的地形、地质条件和边坡开挖体形，进行边坡结构和变形滑动破坏形式等的分类研究，分析和评价边坡稳定条件。按附录A、附录B划分边坡类别和边玻结构类型按附录C确定边坡变形与破坏形式。4.0.5水电水利工程枢纽布置方案确定之后，应分析研究主要建筑物边坡的重要性、边坡失事风险和影响损失程度，按本标准第5.0.1条确定边坡安全级别。据以确定边坡设计原则和基本要求。4.0.6边坡开挖体形设计，应参考地质建议的开挖边坡坡比，综合考虑边坡的工程目的、边坡处理措施、设置马道和排水要求、满足交通和施工要求、方便维护和检修。4.0.7应依据边坡的工程目的，工程地质条件和失稳破坏模式，确定边坡设计应该满足的稳定状态或变形限度，选择适当的稳定分析方法，通过对期固处理措施的多方案综合技术经济比较，选择处理措施。
4.0.8极限平衡分析方法是边坡稳定分析的基本方法，适用于滑动破坏类型的边坡。对于I级、II级边坡，应采取2种或2种以上的计算分析方法，包括有限元、离散元等方法进行变形稳定分7
