【电力行业标准(DL)】 高压配电装置设计技术规程

ICS29.240.01
备案号：J5542006

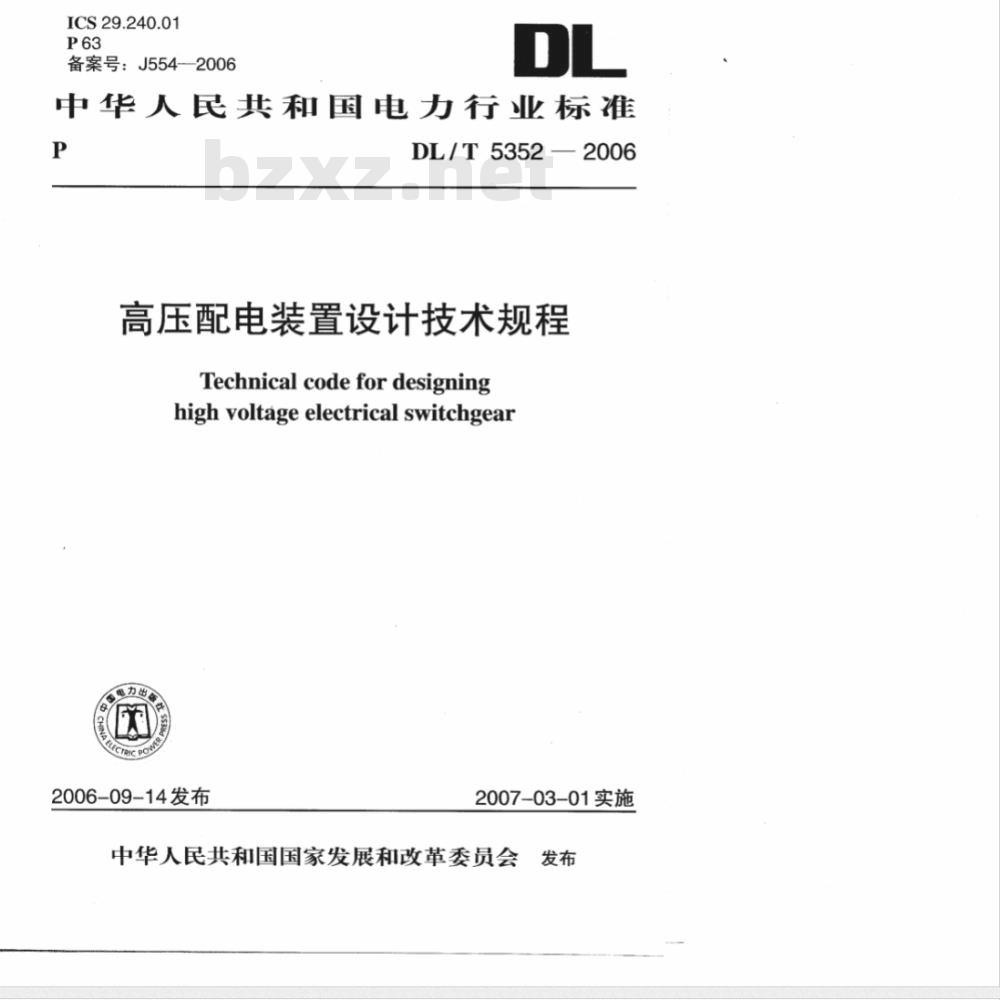

中华人民共和国电力行业标准
DL/T5352—2006
高压配电装置设计技术规程
Technical codefor designing
high voltage electrical switchgear2006-09-14发布
2007-03-01实施
中华人民共和国国家发展和改革委员会发布

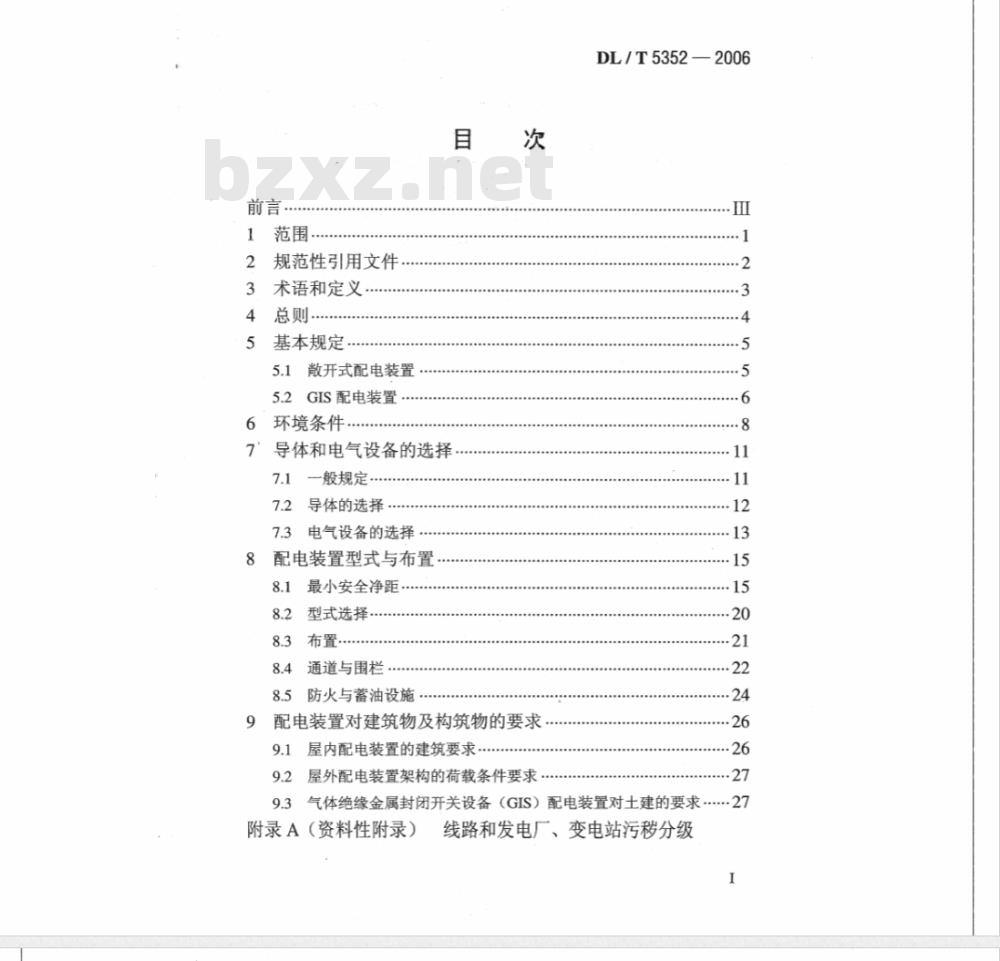

规范性引用文件
术语和定义
基本规定
散开式配电装置
GIS配电装置
环境条件
导体和电气设备的选择
一般规定
导体的选择
电气设备的选择
配电装置型式与布置，
最小安全净距
型式选择
通道与围栏
防火与蓄油设施
配电装置对建筑物及构筑物的要求9.1
屋内配电装置的建筑要求：
屋外配电装置架构的荷载条件要求.DL/T5352—2006
气体绝缘金属封闭开关设备（GIS）配电装置对土建的要求....27附录A（资料性附录）
线路和发电厂、变电站污移分级I
DL/T5352-2006
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
条文说明

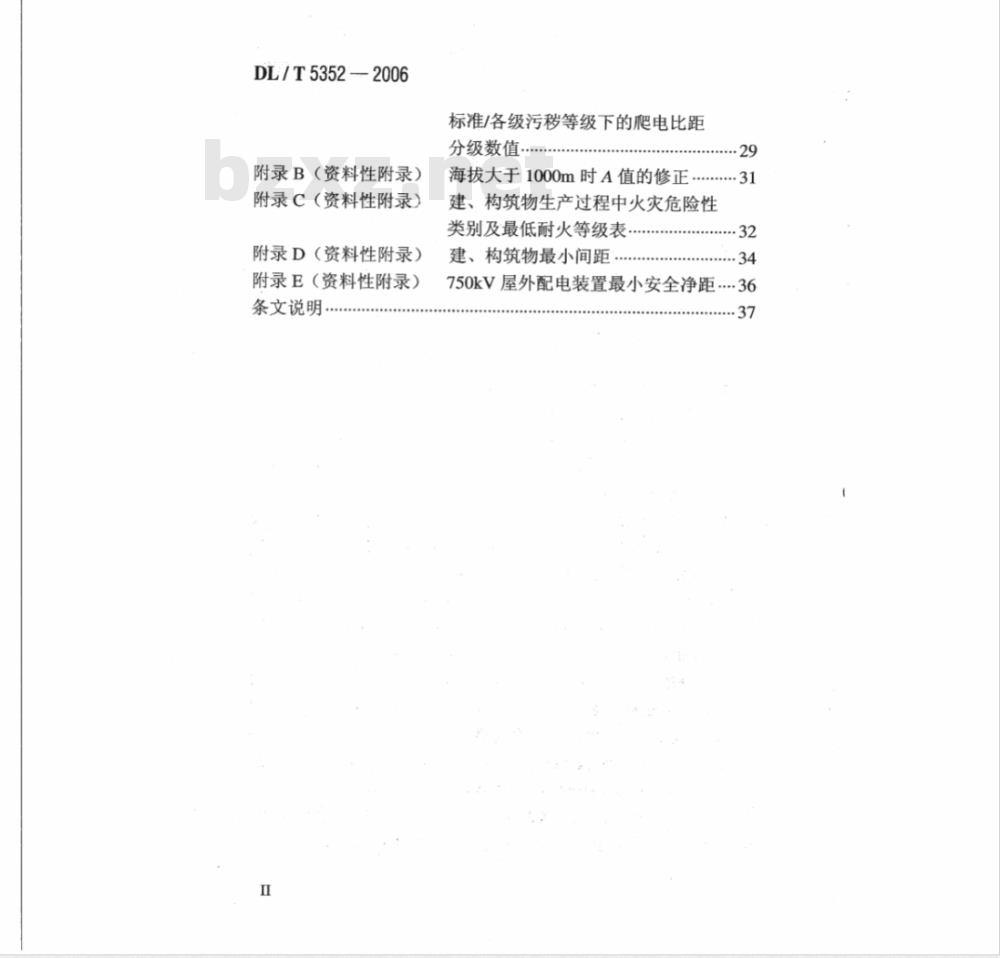

标准/各级污移等级下的爬电比距分级数值
海拔大于1000m时A值的修正...3建、构筑物生产过程中火灾危险性类别及最低耐火等级表.
建、构筑物最小间距
750kV屋外配电装置最小安全净距....3637
前·言
DL/T53522006

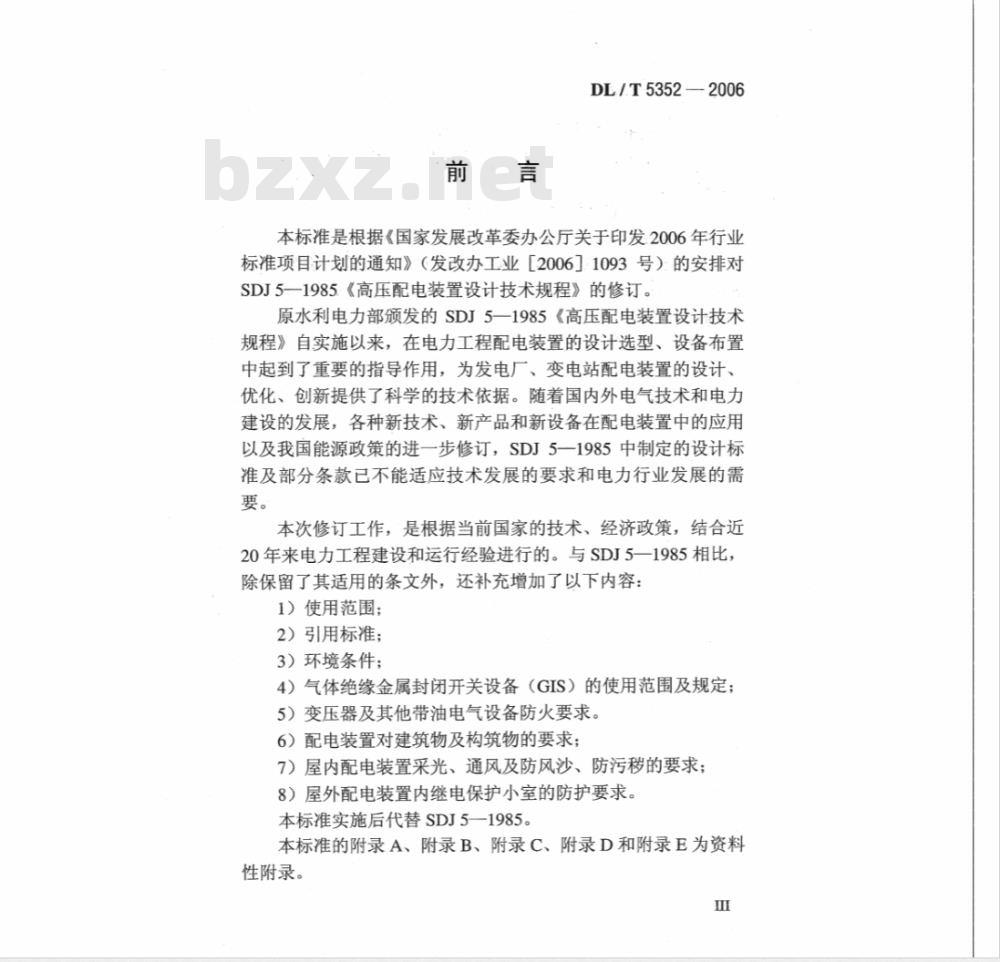

本标准是根据《国家发展改革委办公厅关于印发2006年行业标准项目计划的通知》（发改办工业[2006]1093号）的安排对SDJ5一1985《高压配电装置设计技术规程》的修订。原水利电力部颁发的SDJ5一1985《高压配电装置设计技术规程》自实施以来，在电力工程配电装置的设计选型、设备布置中起到了重要的指导作用，为发电厂、变电站配电装置的设计、优化、创新提供了科学的技术依据。随着国内外电气技术和电力建设的发展，各种新技术、新产品和新设备在配电装置中的应用以及我国能源政策的进一步修订，SDJ51985中制定的设计标准及部分条款已不能适应技术发展的要求和电力行业发展的需要。
本次修订工作，是根据当前国家的技术、经济政策，结合近20年来电力工程建设和运行经验进行的。与SDJ5一1985相比，除保留了其适用的条文外，还补充增加了以下内容：1）使用范围；
2）引用标准；
3）环境条件；
4）气体绝缘金属封闭开关设备（GIS）的使用范围及规定：5）变压器及其他带油电气设备防火要求。6）配电装置对建筑物及构筑物的要求；7）屋内配电装置采光、通风及防风沙、防污移的要求；8）屋外配电装置内继电保护小室的防护要求。本标准实施后代替SDJ5一1985。本标准的附录A、附录B、附录C、附录D和附录E为资料性附录。
DL/T5352—2006

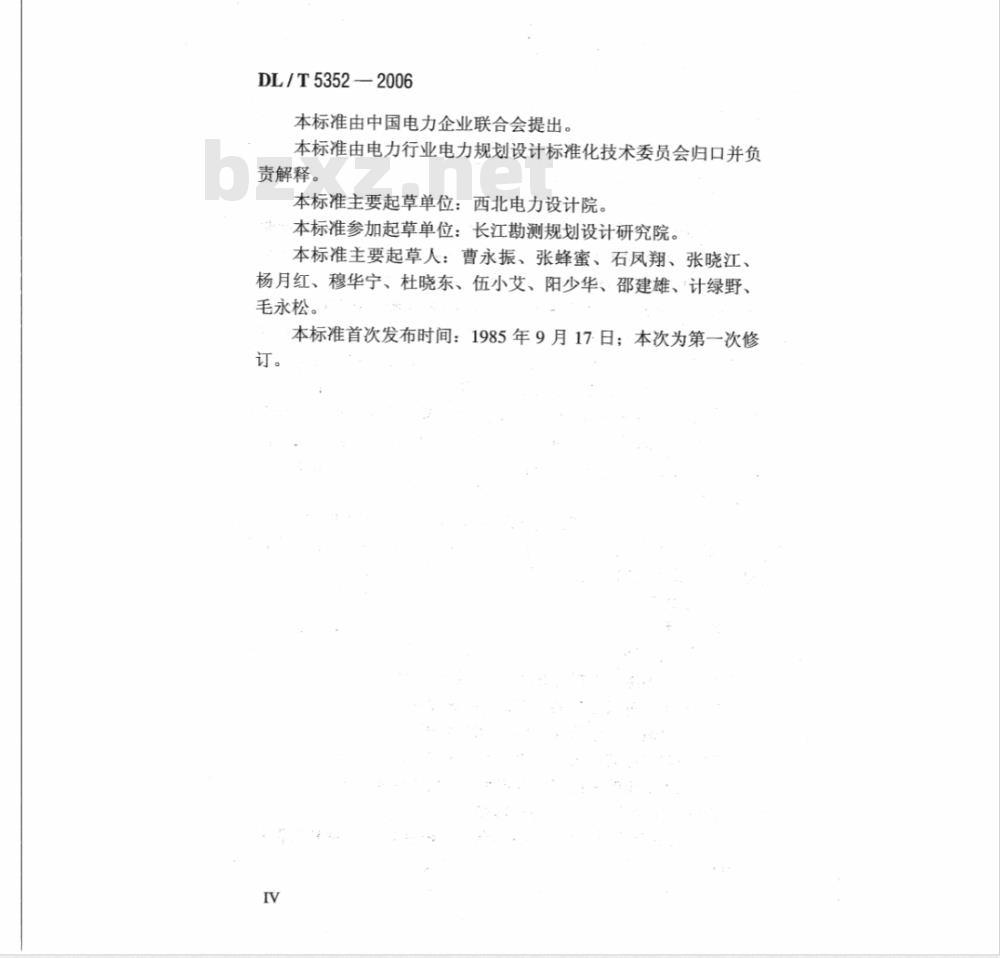

本标准由中国电力企业联合会提出本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。
本标准主要起草单位：西北电力设计院。本标准参加起草单位：长江勘测规划设计研究院。本标准主要起草人：曹永振、张蜂蜜、石凤翔、张晓江、杨月红、穆华宁、杜晓东、伍小艾、阳少华、邵建雄、计绿野、毛永松。
本标准首次发布时间：1985年9月17日；本次为第一次修订。
DL/T5352-2006
本标准规定了发电厂和变电站新建工程中3kV～500kV高压配电装置设计的基本要求。
本标准适用于发电厂和变电站工程中交流3kV～500kV新建配电装置的设计。扩建或改建配电装置的设计可参照执行。涉外工程要考虑所在国国情，并结合工程的具体情况参照执行。
DL/T5352—2006
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900.1电工术语基本术语（IEC60050，NEQ）GB/T2900.15电工术语变压器、互感器、调压器和电抗器［[IEC60050（421)：1990、IEC60050（321)：1986，NEQ]GB/T2900.19
电工术语高电压试验技术和绝缘配合（IEC60071—1：1993，NEQ)
GB/T2900.20
1984，NEQJ
电工术语高压开关设备【IEC60050（IEV）：城市区域环境噪声标准
GB3096
GB12348
工业企业广界噪声标准
GB/T16434
高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准
GB50260
GB50016
电力设施抗震设计规范
建筑设计防火规范
3术语和定义
DL/T5352—2006
GB/T2900.1、GB/T2900.15、GB/T2900.19、GB/T2900.20确立的术语和定义适用于本标准。3
DL/T5352—2006
4.0.1、高压配电装置的设计应贯彻国家法律、法规。执行国家的建设方针和技术经济政策，符合安全可靠、运行维护方便、经济合理、环境保护的要求。
4.0.2高压配电装置的设计，应根据电力负荷性质、容量、环境条件、运行维护等要求，合理地选用设备和制定布置方案。在技术经济合理时应选用效率高、能耗小的电气设备和材料。4.0.3高压配电装置的设计应根据工程特点、规模和发展规划，做到远、近期结合，以近期为主。4.0.4高压配电装置的设计必须坚持节约用地的原则。4.0.5高压配电装置的设计，除应执行本规程的规定外，尚应符合现行的有关国家标准和行业标准的规定。4
DL/T5352-2006
5基本规定
5.1敲开式配电装置
5.1.1：-配电装置的布置，导体、电气设备、架构的选择，应满足在当地环境条件下正常运行、安装检修、短路和过电压时的安全要求，、并满足规划容量要求。5.1.2配电装置各回路的相序排列宜一致。一般按面对出线，从左到右、从远到近、从上到下的顺序，相序为A、B、C。对屋内硬导体及屋外母线桥裸导体应有相色标志，A、B、C相色标志应为黄、绿、红三色。对于扩建工程应与原有配电装置相序一致。5.1.3配电装置内的母线排列顺序，一般靠变压器侧布置的母线为I母，靠线路侧布置的母线为Ⅱ母：双层布置的配电装置中，下层布置的母线为I母，·上层布置的母线为IⅡ母。5.1.4110kV及以上的屋外配电装置最小安全净距，一般不考虑带电检修。如确有带电检修需求，最小安全净距应满足带电检修的工况。
5.1.5110kV～220kV配电装置母线避雷器和电压互感器，宜合用一组隔离开关：330kV及以上进、出线和母线上装设的避雷器及进、出线电压互感器不应装设隔离开关，母线电压互感器不宜装设隔离开关。
5.1.6：330kV及以上电压等级的线路并联电抗器回路不宜装设断路器或负荷开关。330kV及以上电压等级的母线并联电抗器回路应装设断路器和隔离开关。
5.1.766kV及以上的配电装置，断路器两侧的隔离开关靠断路器侧，线路隔离开关靠线路侧，变压器进线隔离开关的变压器侧；应配置接地开关。66kV及以上电压等级的并联电抗器的高压侧应5
DL/T5352—2006
配置接地开关。
5.1.8对屋外配电装置，为保证电气设备和母线的检修安全，每段母线上应装设接地开关或接地器：接地开关或接地器的安装数量应根据母线上电磁感应电压和平行母线的长度以及间隔距离进行计算确定。
5.1.9..330kV及以上电压等级的同杆架设或平行回路的线路侧接地开关，应具有开合电磁感应和静电感应电流的能力，其开合水平应按具体工程情况经计算确定。5.1.10110kV及以上配电装置的电压互感器配置，可以采用按母线配置方式，也可以采用按回路配置方式。5.1.11220kV及以下屋内配电装置设备低式布置时，间隔应设置防止误入带电间隔的闭锁装置。5.1.12·充油电气设备的布置，应满足带电观察油位、油温时安全、方便的要求；并应便于抽取油样。5.1.13配电装置的布置位置，应使场内道路和低压电力、控制电缆的长度最短。发电厂内宜避免不同电压等级的架空线路交叉。5.2GIS配电装置
5.2.1对气体绝缘金属封闭开关设备（GIS）配电装置，接地开关的配置应满足运行检修的要求。与GIS配电装置连接并需单独检修的电气设备、母线和出线，均应配置接地开关。一般情况下，出线回路的线路侧接地开关和母线接地开关应采用具有关合动稳定电流能力的快速接地开关。110kV～220kVGIS配电装置母线避雷器和电压互感器可不装设隔离开关。bZxz.net
5.2.2·GIS配电装置避雷器的配置，应在与架空线路连接处装设避雷器。该避雷器宜采用散开式，其接地端应与GIS管道金属外壳连接。GIS母线是否装设避雷器，需经雷电侵入波过电压计算确定。
