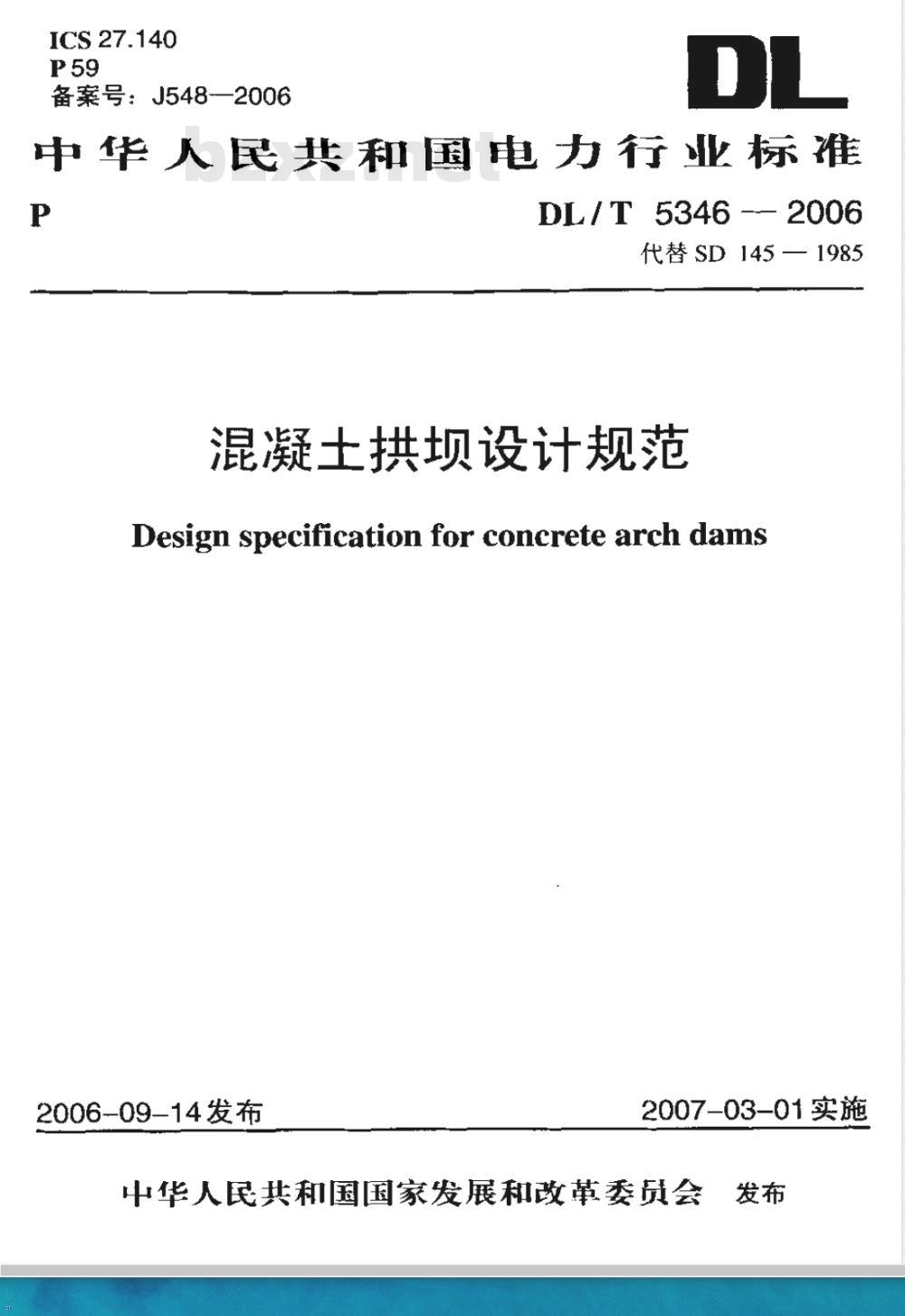

【电力行业标准(DL)】 混凝土拱坝设计规范

ICS 27.140
备案号：J548—2006
中华人民共和国电力行业标准
DL/ T 5346 -- 2006
代替SD145—1985
混凝士拱坝设计规范
Design specification for concrete arch dams2006-09-14发布
2007-03-01实施
中华人民共和国国家发展和改革委员会发布

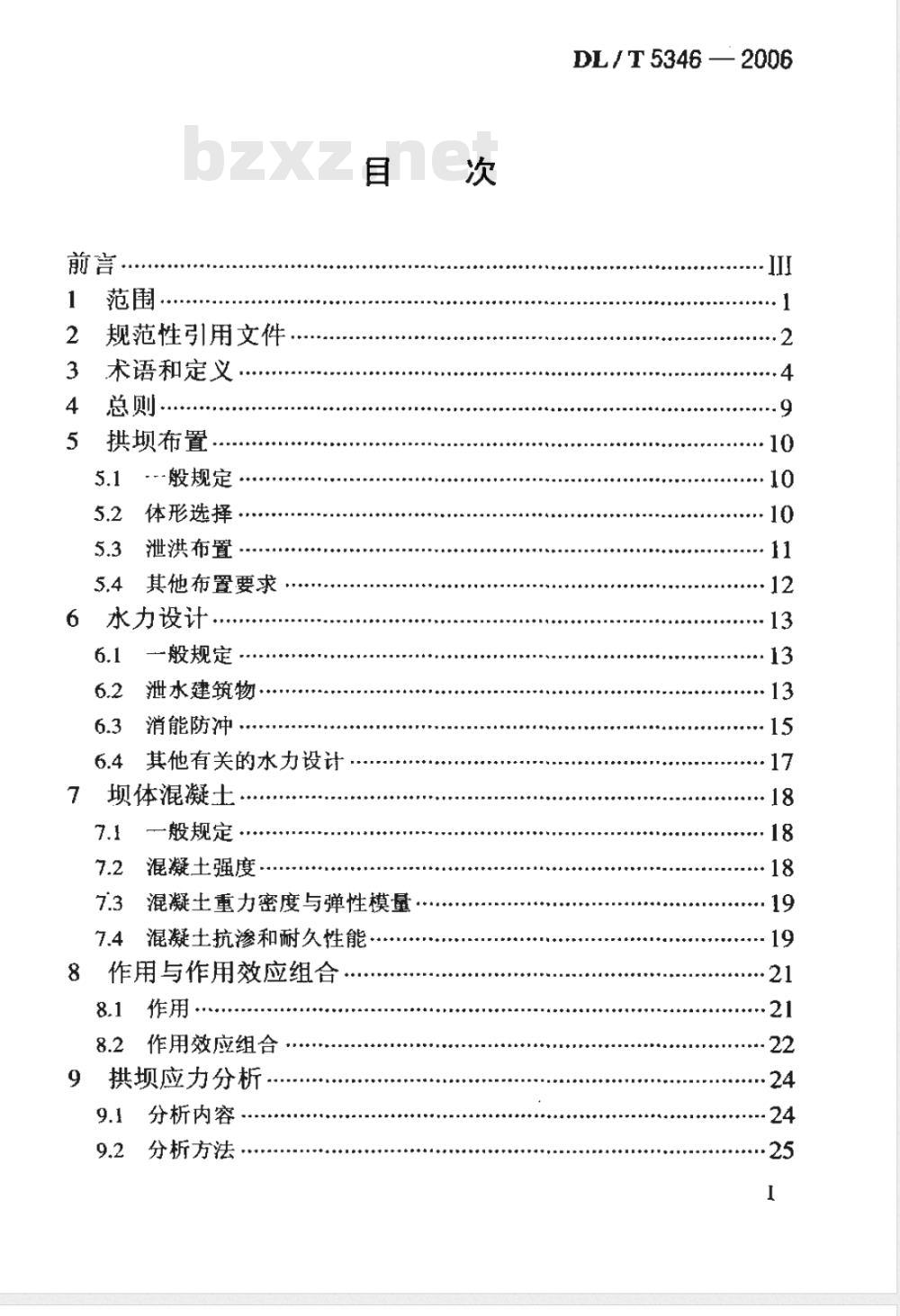

范围．
规范性引用文件
术语和定义
总则．
拱坝布置
···般规定
体形选择，
泄洪布置
其他布置要求
6水力设计
一般规定
泄水建筑物…
消能防冲
其他有关的水力设计
7坝体混凝士·
一般规定·
混凝土强度，
7.3混凝土重力密度与弹性模量·7.4混凝土抗渗和耐久性能
8作用与作用效应组合
8.2作用效应组合
9拱坝应力分析，
分析内容
分析方法·
DL / T 5346 2006
DL/T5346—2006

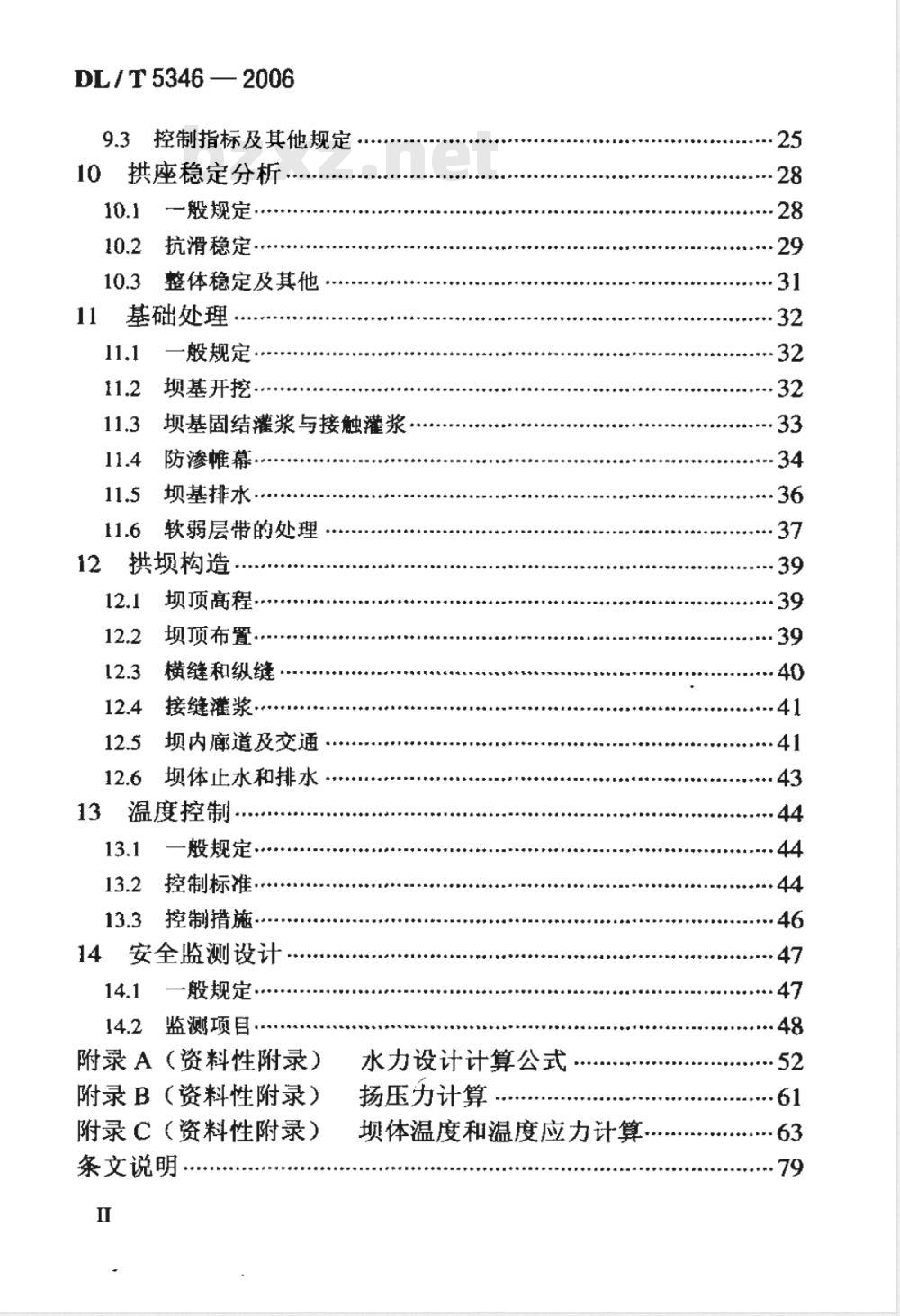

9.3控制指标及其他规定
10拱座稳定分析
10.1一般规定
10.2抗滑稳定
整体稳定及其他
基础处理
般规定
坝基开挖
坝基固结灌浆与接触灌浆·
防渗惟幕，
坝基排水·
软弱层带的处理
拱坝构造
坝顶高程·
坝顶布置
横缝和纵缝
接缝灌浆·
坝内廊道及交通
坝体止水和排水
温度控制
般规定
控制标准
控制措施·
14安全监测设计：
一般规定·
监测项目*
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
条文说明…．．
水力设计计算公式
扬压力计算bZxz.net
坝体温度和温度应力计算
··32
DL/ T 5346 --- 2006

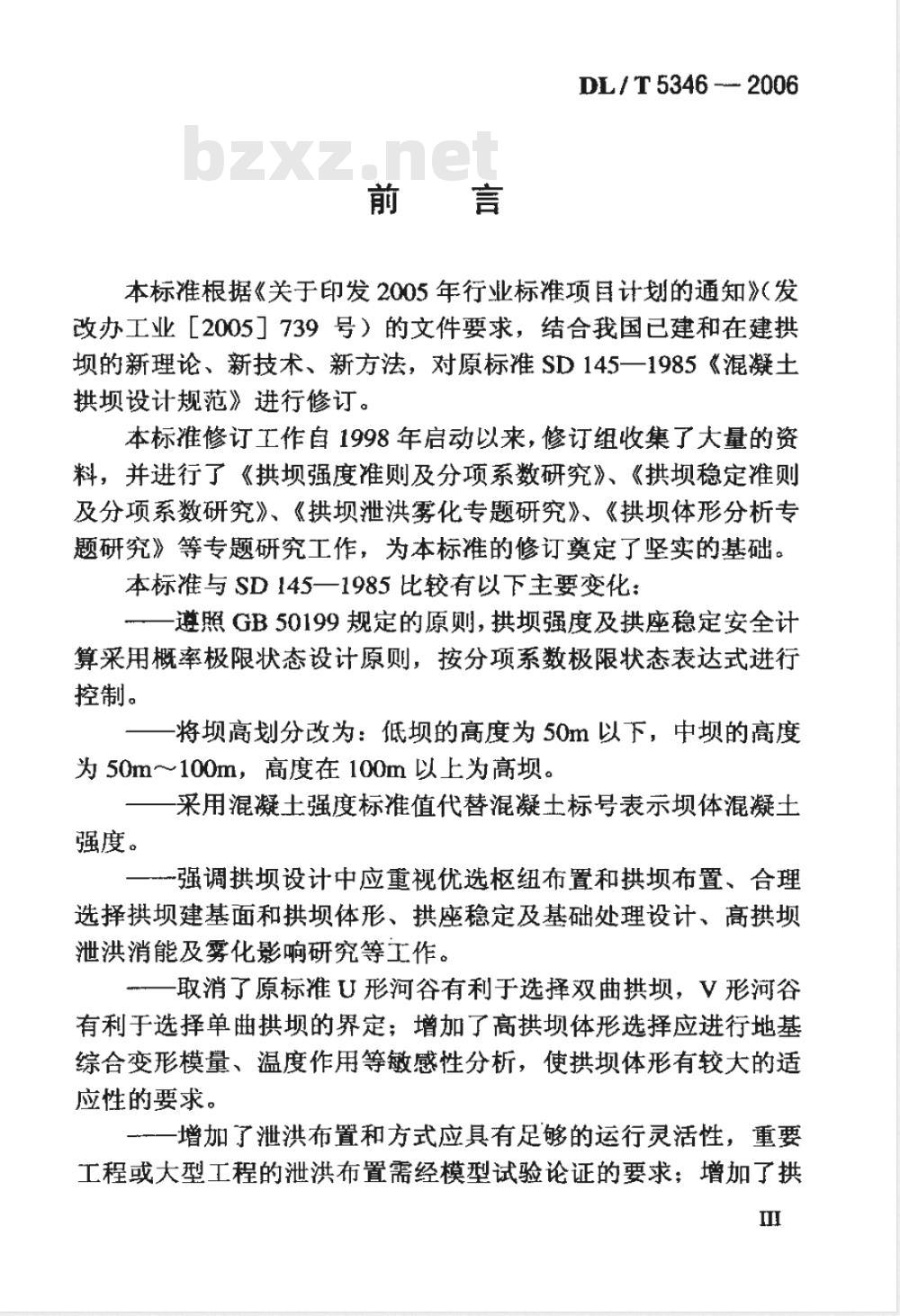

本标准根据《关于印发2005年行业标准项目计划的通知》发改办工业「20051739号）的文件要求，结合我国已建和在建拱坝的新理论、新技术、新方法，对原标准SD145一1985《混凝士拱项设计规范》进行修。
本标准修订工作自1998年启动以来，修订组收集了大量的资料，并进行了《拱坝强度推则及分项系数研究》、《拱坝稳定推则及分项系数研究》、《拱坝泄洪雾化专题研究》、《拱坝体形分析专题研究》等专题研究工作，为本标准的修订奠定了坚实的基础。本标推与SD145一1985比较有以下主要变化一遵照GB50199规定的原则，拱坝强度及拱座稳定安全计算采用概率极限状态设计原则，按分项系数极限状态表达式进行控制。
一将坝高划分改为：低坝的高度为50m以下，中坝的高度为50m～100m，高度在100m以上为高坝。一采用混凝士强度标值代替混凝士标号表示坝体混凝士强度。
一强调拱坝设计中应重视优选枢纽布置和拱坝布置、合理选择拱坝建基面和拱坝体形、拱座稳定及基础处理设计、高拱坝泄洪消能及雾化影响研究等工作。…一取消了原标准U形河谷有利于选择双曲拱坝，V形河谷有利于选择单曲拱坝的界定；增加了高拱体形选择应进行地基综合变形模量、温度作用等敏感性分析，便拱坝体形有较大的适应性的要求。
一增加了泄洪布置和方式应具有足够的运行灵活性，重要工程或大型工程的泄洪布置需经模型试验论证的要求；增加了拱I
DL/T5346—2006

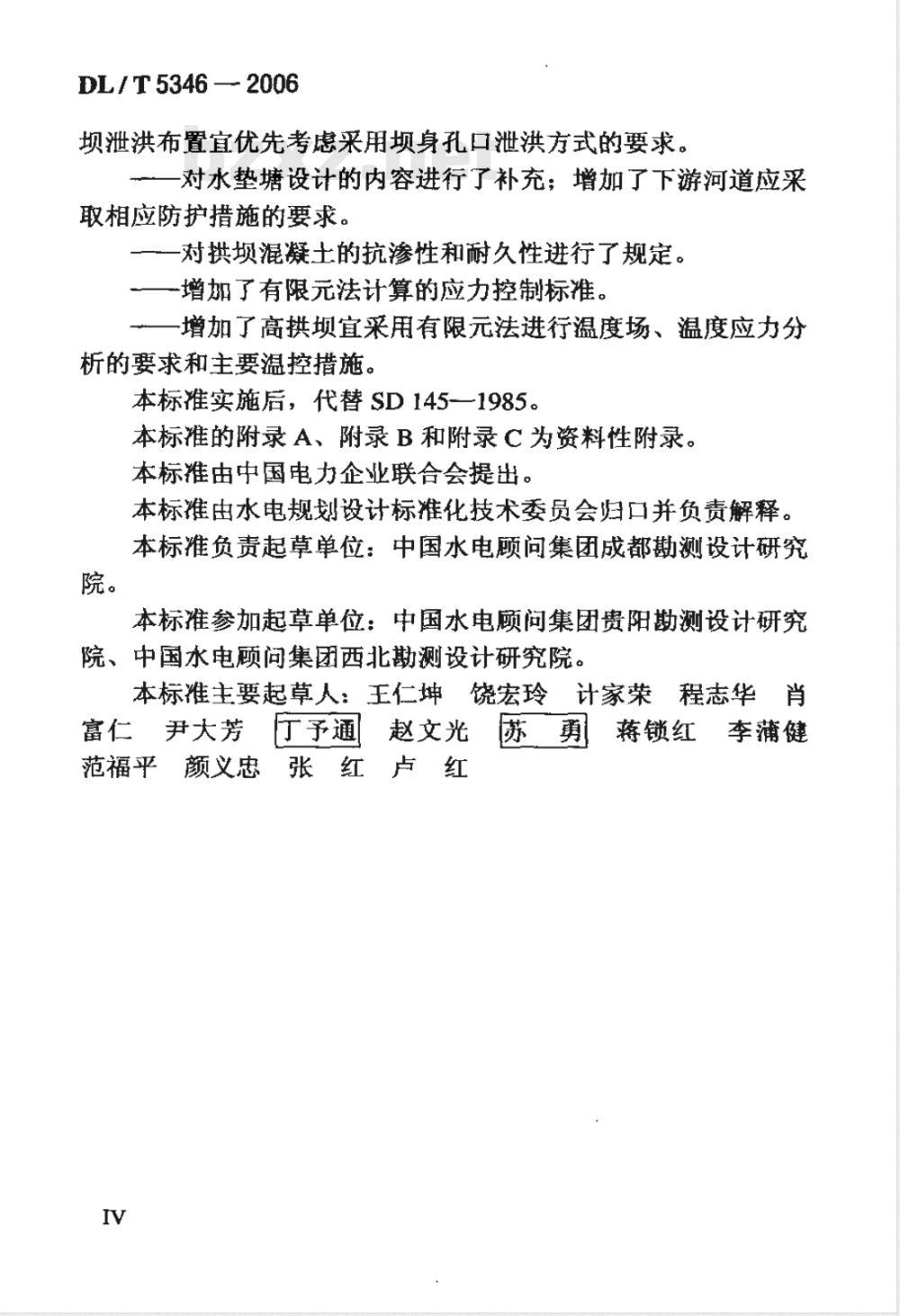

坝泄洪布置宜优先考虑采用坝身孔口泄洪方式的要求。一对水垫塘设计的内容进行了补充；增加了下游河道应采取相应防护措施的要求。
一一对拱坝混凝土的抗渗性和耐久性进行了规定。一增加了有限元法计算的应力控制标准。一增加了高拱坝宜采用有限元法进行温度场、温度应力分析的要求和主要温控措施。
本标准实施后，代替SD145—1985。本标维的附录A、附录B和附录C为资料性附录。本标准由中国电力企业联合会提出。本标准由水电规划设计标准化技术委员会归口并负责解释。本标准负责起草单位：中国水电顾问集团成都勘测设计研究院。
本标准参加起草单位：中国水电顾问集团贵阳勘测设计研究院、中国水电顾问集团西北勘测设计研究院。本标准主要起草人：王仁坤　饶宏玲计家荣　程志华肖［赵文光苏勇] 蒋锁红李蒲健
富仁　尹大芳仃予通
范福平　颜义忠?张?红?卢红
1范围
本标雅规定拱坝设计的主要技术原则。DL/T5346--2006
本标准适用于新建和改建的大、中型水电水利工程岩基上的1、2、3级混凝土拱坝的设计。坝高大于200m或有特殊问题的拱坝，应对有关问题作专门研究论证。4、5级混凝土拱坝和碾压混凝士拱坝的设计可参照执行。DL/T53462006
2规范性引用文件
下列文件中的条款通过本标的引用而成为本标雅的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标雅，然而鼓励根据本标雅达成办议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 50199
GB 50201
GB50287
DL/T 949
DL/T 5039
DL/T 5055
DL/T 5057
DL 5073
DL5077
DL/T 5082
DL/T 5089
DL5108
DL/T 5144
DL/T 5148
DL/T5150
DL/T 5166
DL/T 5178
DL 5180
DL/T 5207
*DL/T 5209
水利水电工程结构可靠度设计统一标准防洪标准
水利水电工程地质勘察规范
水工建筑物塑性嵌缝密封材料技术标准水利水电工程钢闸门设计规范
水工混凝土掺用粉煤灰技术规范水工混凝土结构设计规范
水工建筑物抗震设计规范
水工建筑物荷载设计规范
水工建筑物抗冰冻设计规范
水电水利工程泥沙设计规范
混凝土重力坝设计规范
水工混凝士施工规范
水工建筑物水泥灌浆施工技术规范水工混凝土试验规程
溢洪道设计规范
混凝土坝安全监测技术规范
水电枢纽工程等级划分及设计安全标准水工建筑物抗冲磨防空蚀混凝土技术规范混凝士坝安全监测资料整编规程DLT5211
DL/T5215
DLJ 204
SDJ278
DL /T 5346 -- 2006
大坝安全监测自动化技术规范
水工建筑物止水带技术规范
水利水电工程岩石试验规程
水利水电工程设计防火规范
DL/ T 5346—2006
3术语和定义　
拱坝arch dam
在平面上拱向上游，通过水平拱和悬臂梁的作用将荷载传递给两岸山体和河床的壳体形坝。3.0.2
坝高dam height
坝基（不包括局部深槽、井或洞）的最低面至坝项的高度。3.0.3
坝顶长度length of dam crest
坝顶中心线弧长。
厚高 比 ratio of thickness to height拱坝最大坝高处的坝底厚度与坝高之比。3.0.5
拱坝轴线axis of arch dam
坝顶拱圈上游边线在水平面上的投影。3.0.6
拱坝弧高比ratio of arc length to height坝顶弧长与坝高之比。
拱坝体形 arch dam shape
拱坝所采用的型式、形状和尺寸。它包含两方面含义，一是水平拱圈型式，二是竖向拱冠梁形状，分别称为“拱型”和“梁型”。3.0.8
单曲拱坝 single curvature arch dam4
DL/ T 5346 —2006
仅在水平面上有曲率，而悬臂梁断面不弯曲或无折线的拱3.0.9
双曲拱坝 double curvature arch dam拱向和梁向均为曲线型的拱坝。3.0.10
拱圈线型arch shape
指水平拱圈所采用的曲线型式，常用的拱圈线型有：单心圆、多心圆、抛物线、对数螺线、双曲线、椭圆、二次曲线等。3.0.11
拱圈中心角 central angle of the arch拱坝中心线与拱圈中心线在拱座交点处曲率半径线之间的夹角为拱圈半中心角，左右半中心角之和即为拱圈中心角。3.0.12
倒悬度 overhanging degree
坝面梁向曲线倒悬的斜率。
建基面 dam-foundation interface基础与拱坝结构的接触面。
断面平均温度 average temperature of a section沿水平拱圈厚度方向的平均温度。3.0.15
等效线性温差equivalent linear temperature difference沿拱厚度方向，将实际温度分布按分布图形面积矩相等的原则，换算成直线温度分布时的上、下游温差。3.0.16
拱梁分载法trial-load method
将整个拱坝离散为水平拱和悬臂梁两个系统，根据拱系和梁5
DL/ T 5346 - 2006
系交点处变位协调条件来确定拱系和梁系的荷载分配，并以此进行拱坝应力计算的方法。
综合变形模comprehensive deformation modulus在基础某一特定区域内，考患各种岩体结构（含软弱结构面和条带）及基础处理措施对坝基变形的影响，将该特定区域内的非均质基础，根据变形等效的原则转换成均质基础后的变形模量。
拱座 arch dam abutment
拱坝所坐落的两岸岩体，包括两岸坝体直接浇筑部位的岩体、拱端建基面以里及坝体上、下游一定范围内的岩体。3.0.19
拱座（坝肩）稳定abutment stability拱座岩体在拱端推力（含坝体自重）、岩体自重、扬压力和地震作用下的稳定性。
刚体极限平衡法limit equilibrium method of the rigid body将可能滑动的岩体作为刚体，采用极限平衡原理，分析沿滑动面的抗滑稳定性的方法。
推力墩thrustblock
设在坝体与基岩之间，将拱推力传至基岩的结构。3.0.22
重力墩 gravity block.
通过自身的重力作用，承受拱推力的重力式建筑物。3.0.23
垫座 concrete socket
设置在坝体与基础之间，宽度大于相应位置处坝体厚度的混6
