【电力行业标准(DL)】 750 kV架空送电线路铁塔组立施工工艺导则

ICS29.240
备案号：J544—2006

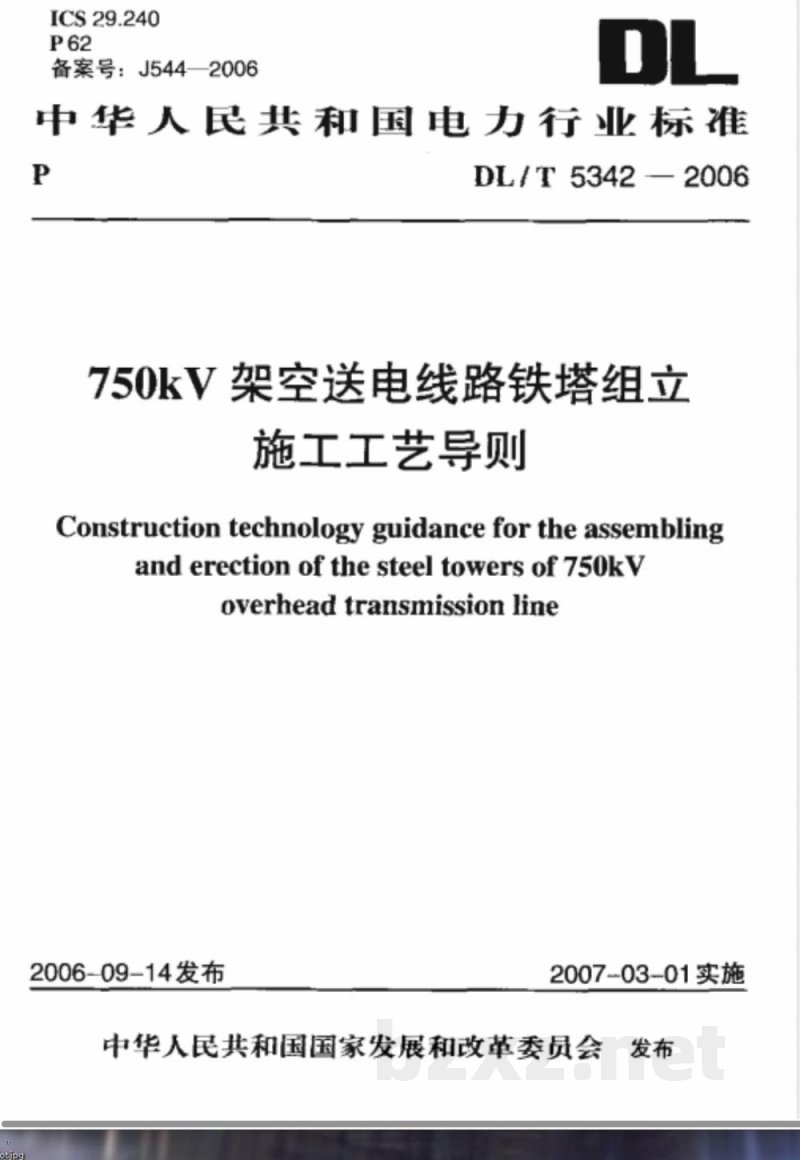

中华人民共和国电力行业标准
DL1T5342—2006
750kV架空送电线路铁塔组立
施工工艺导则
Construction technology guidance for the assemblinganderectionofthesteeltowersof750kVoverheadtransmissionline
2006-09-14发布
2007-03-01实施
中华人民共和国国家发展和改革委员会发布前言

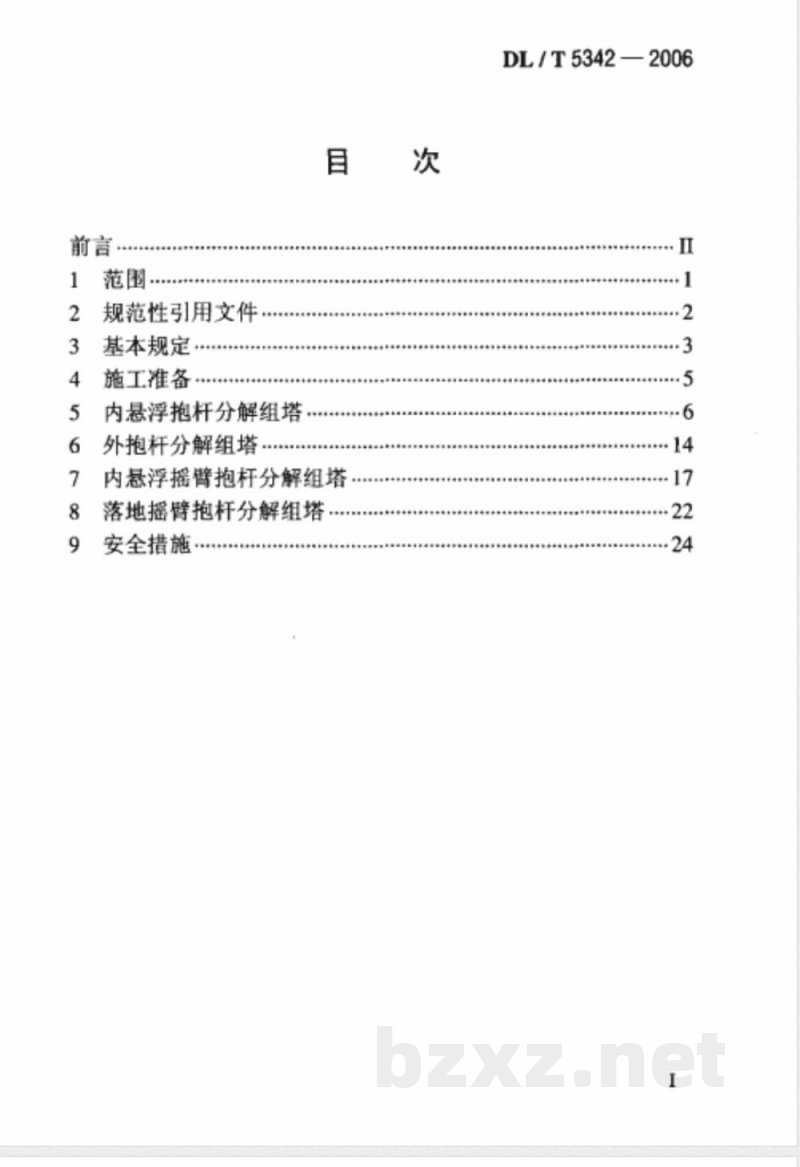

规范性引用文件
基本规定·
施工准备
内悬浮抱杆分解组塔
外抱杆分解组塔
内悬浮摇臂抱杆分解组塔
落地摇臂抱杆分解组塔
安全措施
DL/T5342—2006
DL/T5342--2006

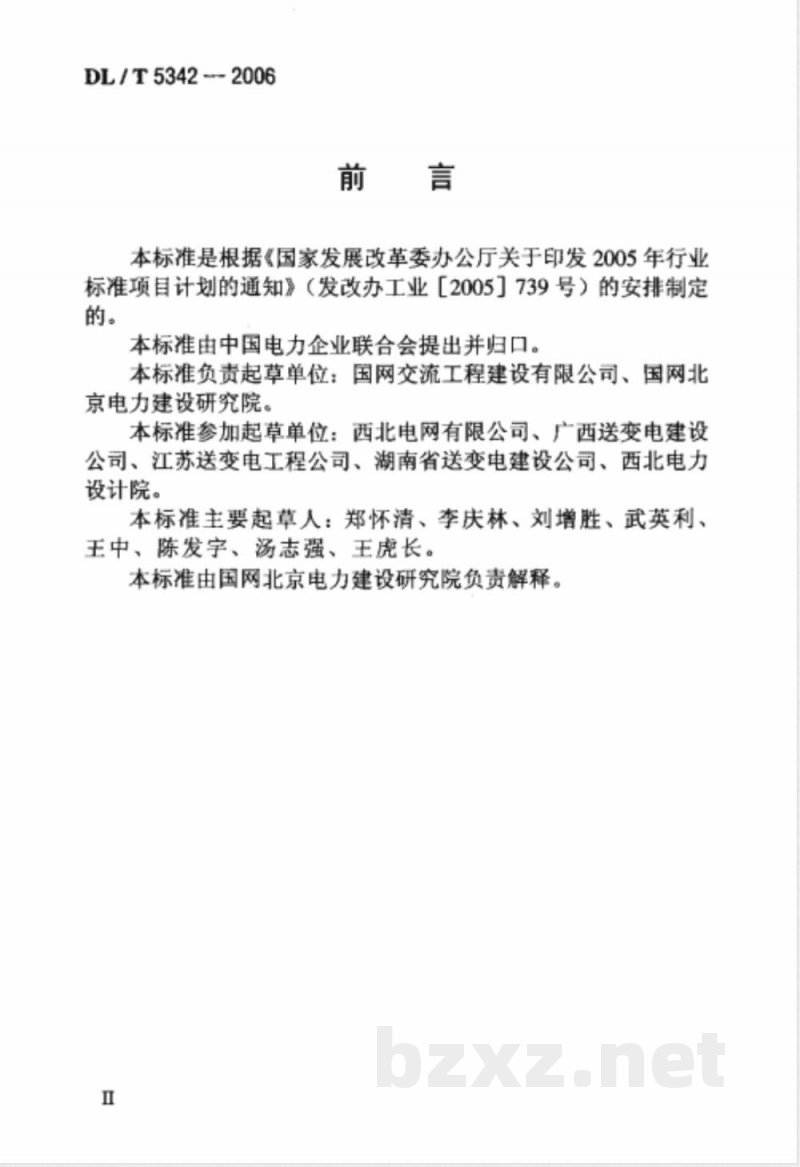

本标准是根据国家发展改革委办公厅关于印发2005年行业标准项目计划的通知》（发改办工业［2005］739号）的安排制定的。
本标准由中国电力企业联合会提出并归口。本标准负责起草单位：国网交流工程建设有限公司、国网北京电力建设研究院，
本标准参加起草单位：西北电网有限公司、广西送变电建设公司、江苏送变电工程公司、湖南省送变电建设公司、西北电力设计院。
本标准主要起草人：郑怀清、李庆林、刘增胜、武英利、王中、陈发宇、汤志强、王虎长。本标准由国网北京电力建设研究院负责解释。Ⅱ

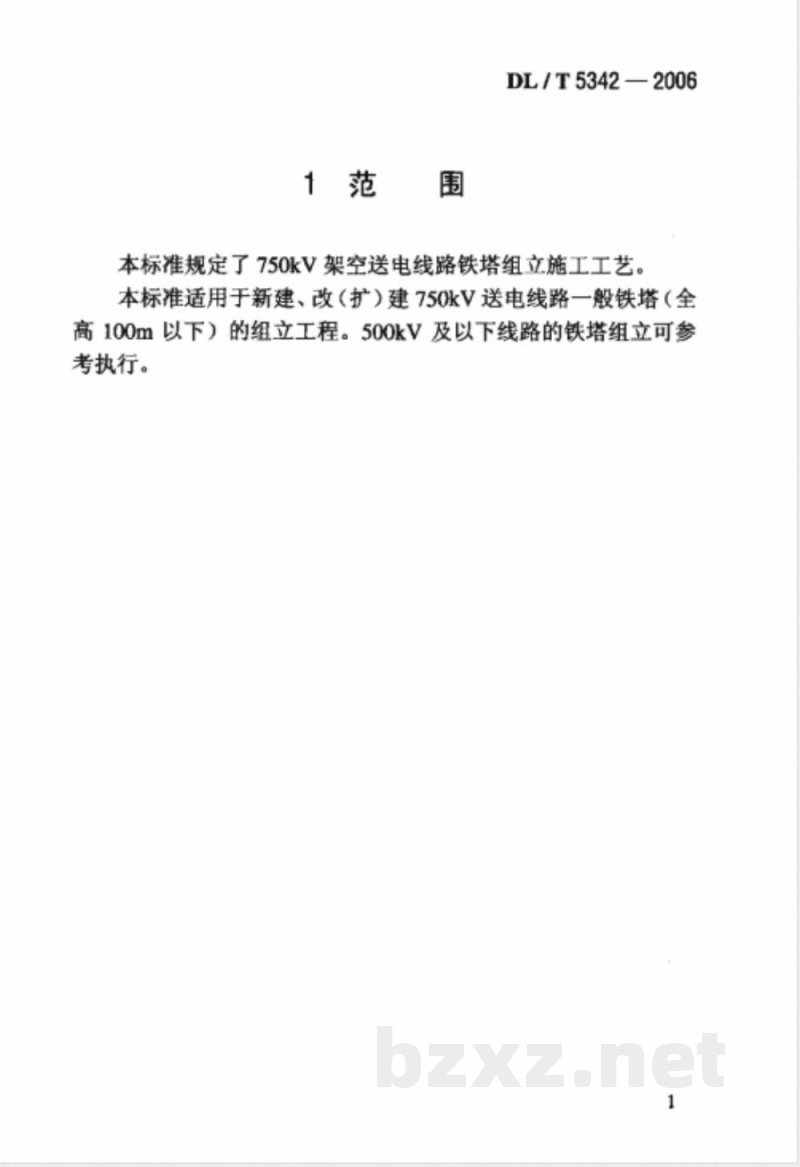

1范围
DL/T5342—2006
本标准规定了750kV架空送电线路铁塔组立施工工艺。本标准适用于新建、改（扩）建750kV送电线路一般铁塔（全高100m以下）的组立工程。500kV及以下线路的铁塔组立可参考执行。
DL/T5342—2006

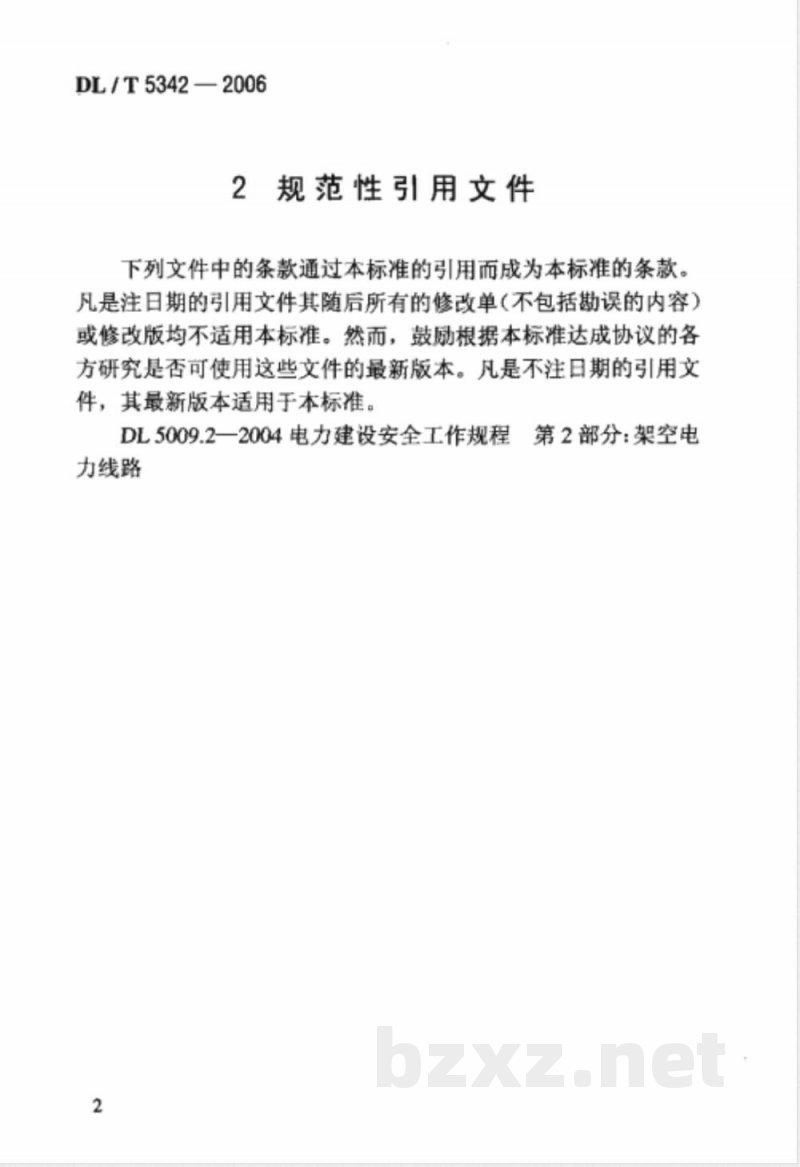

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修改版均不适用本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。DL5009.2一2004电力建设安全工作规程第2部分：架空电力线路
DL/T5342—2006
3基本规定
3.0.1铁塔组立有多种施工方法，不论选择何种方法，在工程开工前应进行施工设计、编制作业指导书，经试点后再推广应用。3.0.2铁塔组立过程中的塔体强度应进行校验。按容许应力法验算塔体强度时，塔材部件的安装应力应小于容许应力。常用塔材部件的容许应力推荐值见表3.0.2。表3.0.2塔材部件的容许应力推荐值塔材部件的容许应力
拉应力
压应力
弯曲应力
3.0.3分解组立铁塔的施工设计，应分别选择起吊中最重的一段、较重且位于较高处的一段及抱杆倾斜最大的一段进行计算，然后取其受力最大值作为选择工器具的依据。3.0.4抱杆是组立铁塔的重要工具之一，应针对塔型特点及地形条件，经比较后选择合适的方案进行设计。3.0.5拉线铁塔宜采用人字倒落式抱杆整体组立，也可采用分解组立。
各种型式的自立式铁塔宜采用分解组立方法。推荐的分解组立方法有：
内悬浮外拉线、内悬浮内拉线或外抱杆分解组塔。落地摇臂抱杆或内悬浮摇臂抱杆分解组塔。2
DL/T5342—2006
其他的组立方法应经过试验及评审后使用。3.0.7分解组立铁塔的抱杆应验算其强度及整体稳定性，抱杆承压时的稳定安全系数应不小于2.5，属服安全系数应不小于2.1。3.0.8组塔起重工具的安全系数应符合DL5009.2一2004的规定。
3.0.9选择铁塔组立方法时应符合环保要求，尽量减少挖方。3.0.10铁塔安装的质量应符合国家现行有关标准的要求。DL/T5342--2006
4施工准备
4.0.1铁塔图纸会审时，应根据铁塔组立、架线及运行的需要，要求设计预留施工孔或施工板。如：应在每段塔体上端同一水平面每根主材上预留两个施工孔，用来挂临时拉线、承托绳或固定腰环绳等。4.0.2抱杆拉线、承托绳、固定腰环绳等与铁塔的连接，应避免钢丝绳直接缠绕铁塔主材或辅材。4.0.3抱杆拉线下端应设可调装置，便于拉线松出或收紧。4.0.4抱杆和铁塔的临时拉线，当采用地错时，其深度应根据地质条件及受力大小确定。
4.0.5抱杆的选择，应根据铁塔组立方法、最大吊重及起吊最长塔段的长度等条件确定。下载标准就来标准下载网
4.0.6选择抱杆的拉线、承托绳等应与抱杆相适应，并方便塔上作业。
4.0.7抱杆型式一般有格构型、管型。本标准推荐采用格构型。4.0.8本标准推荐抱杆的材料采用Q345钢材或铝合金，使用更优质材料时应通过计算和试验验证。4.0.9采用方形断面的格构式抱杆，若主材为铝合金型材（LY12）时，其计算长细比不宜大于100；若主材为Q345钢材时，其计算长细比不宜大于120。不同长度的抱杆，其断面推荐尺寸见表4.0.9。表4.0.9抱杆断面的推荐尺寸
抱杆长度
抱杆主材
LY12（CZ）铝合金（mm）
Q345（16Mn）（mm）
0.60×0.60
0.50X0.50
0.67×0.67
0.57×0.57
0.70X0.7019
0.76X0.76
0.60X0.60
0.64X0.64
0.83×0.83
0.70×0.70
DL/T5342—2006
5内悬浮抱杆分解组塔
5.1现场布置
5.1.1内款浮抱杆分解组塔时，抱杆的临时拉线有两种布置方式：
1外拉线（也称落地拉线），即抱杆拉线通过地锚固定在铁塔以外的地面上。
2内拉线，即抱杆拉线固定在已组立塔体上端的主材节点处。该布置方式适用于设置外拉线有困难的塔位。5.1.2内悬浮抱杆外拉线分解组塔的布置示意图见图5.1.2a），内悬浮抱杆内拉线分解组塔的布置示意图见图5.1.2b）。至机动较副
a)外拉线分解组塔
b)内拉线分解组塔
1一控制绳：2一被吊塔片：3起吊钢揭：4一抱杆：5一内（外）拉线：6一承托绳：7一朝天清车：8—腰滑车，9底滑车图5.1.2内悬浮抱杆分解组塔布置示意图5.1.3
内悬浮抱杆分解组塔布置应遵循下列规定：DL/T5342--2006
1抱杆根应置于铁塔结构中心线上，并通过四根承托绳悬挂在铁塔的四根主材上。
2抱杆的临时拉线采用外拉线时，其地锚应位于与基础中心线夹角为45°的延长线上。外拉线的对地夹角不宜大于45”。3抱杆的临时拉线采用内拉线时，其挂线点应位于已组塔段项端主材节点的下方。
4抱杆拉线、地锚及承托绳应以主要受力状态作为计算选择的依据。
5牵引装置应布置在不妨碍塔片组装的方向且距铁塔不小于塔高的位置。
6地锚设置应根据受力及土质条件选用直埋钢板地锚、圆木地锚、螺旋地钻或铁等。采用地钻或铁桩时每处不得少于两只，且应在工程开工前进行拉力试验。两只地钻或铁桩间应用可调工具和钢丝绳套连接牵固。
7抱杆的倾斜角不宜超过15°。
8控制绳对地夹角不宜大于45°。5.2塔腿吊装
5.2.1根据铁塔塔腿重量、根开、主材长度、场地条件等可以采用单根吊装或分片整立方法安装塔腿。5.2.2塔腿组立应选择合理的吊点位置，必要时吊点处应采取礼强措施。
5.2.3采用分片组立塔腿时，抱杆应置于桩位中心处，抱杆临时拉线固定在四个塔脚基础，宜采取对称分片组立。当为地脚螺栓基础时，塔脚与基础间应采用铰链装置，便于塔脚就位：当为主角钢描入式基础时，塔腿主材根部垫方木直吊高就位。
5.2.4单根主材或塔片立好后，应随即安装并紧固好地脚螺栓及接头包角钢螺栓（对插入式基础的铁塔）并打好临时拉线。在四7
DL/T5342-2006
个塔面辅材未安装完毕之前，临时拉线不得拆除。5.3塔身吊装
5.3.1在被吊塔片上绑扎好倒V”学形吊点绳。吊点绳绑扎点应在塔片重心以上，且有水平材的节点处，若绑扎点在重心附近时，应采取防止塔片倾覆措施。5.3.2吊点绳的V形套应由两根等长的钢丝绳通过卸扣与起吊滑车组相连接。两吊点绳与被吊构件的合力线应位于被吊构件的中心，两吊点绳间的夹角不得大于120°。5.3.3当吊件离地后应暂停起吊，由现场指挥检查各部受力情况。检查无误后，缓松控制绳，使吊件继续起吊。在提升塔片的过程中，指挥员应站在有利于准确观测吊件状态且安全的位置密切关注吊件与塔身的距离，指挥协调吊件提升及控制绳的松出。当吊件到达就位高度时，停止率引，缓慢、平稳松出控制绳，使低处主材先就位，高处主材后就位。5.3.4在塔片吊装过程中，应使塔片靠近已组塔身，两者间距宜为0.3m~0.5m
5.3.5在起吊过程中，抱杆四根外拉线及地错应设专人监视。5.3.6在铁塔的吊装过程中，构件应不发生永久变形。各种不同构件应对吊点绑扎处和构件根部的强度进行验算，必要时给予补强。
5.4抱杆的提升和拆除
5.4.1提升抱杆有两种布置方式：一种是采用双挂点单绳提升另一种是四挂点双绳提开。多数情况下可采用第一种布置方式，如图5.4.1所示。
5.4.2提升抱杆前的准备工作：
1塔腿或塔身四面辅材全部装齐且螺栓紧固后方准提升抱杆。
