【电力行业标准(DL)】 火力发电厂化学设计技术规程

DLT 5068-1996

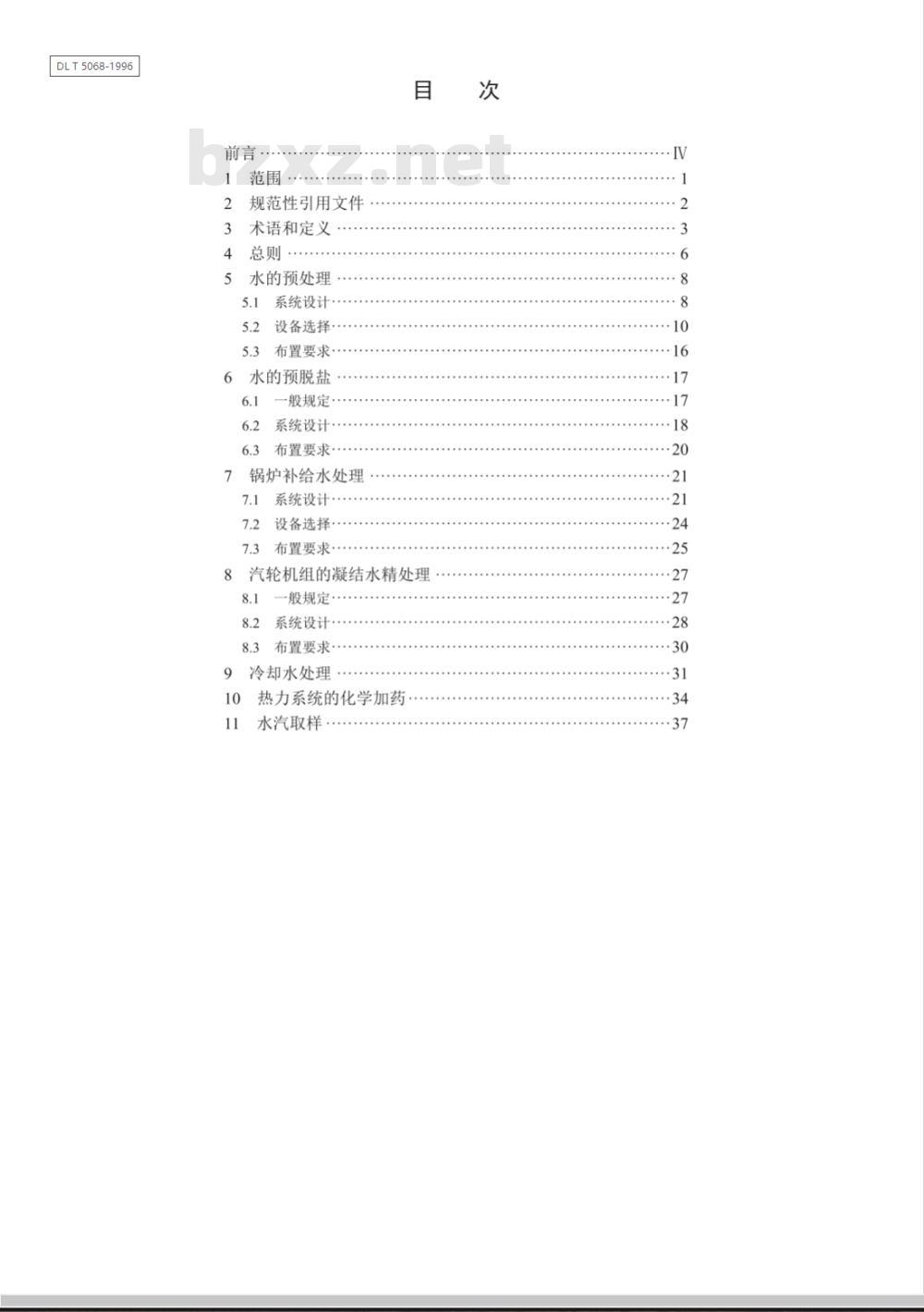

规范性引用文件
术语和定义
总则·
水的预处理·wwW.bzxz.Net
系统设计
设备选择··
布置要求·…·
水的预脱盐…
一般规定·
系统设计·
布置要求
锅炉补给水处理·
系统设计
设备选择·
布置要求··
汽轮机组的凝结水精处理
一般规定·
系统设计：
布置要求··
冷却水处理
热力系统的化学加药
水汽取样·
··27
DL/T5068

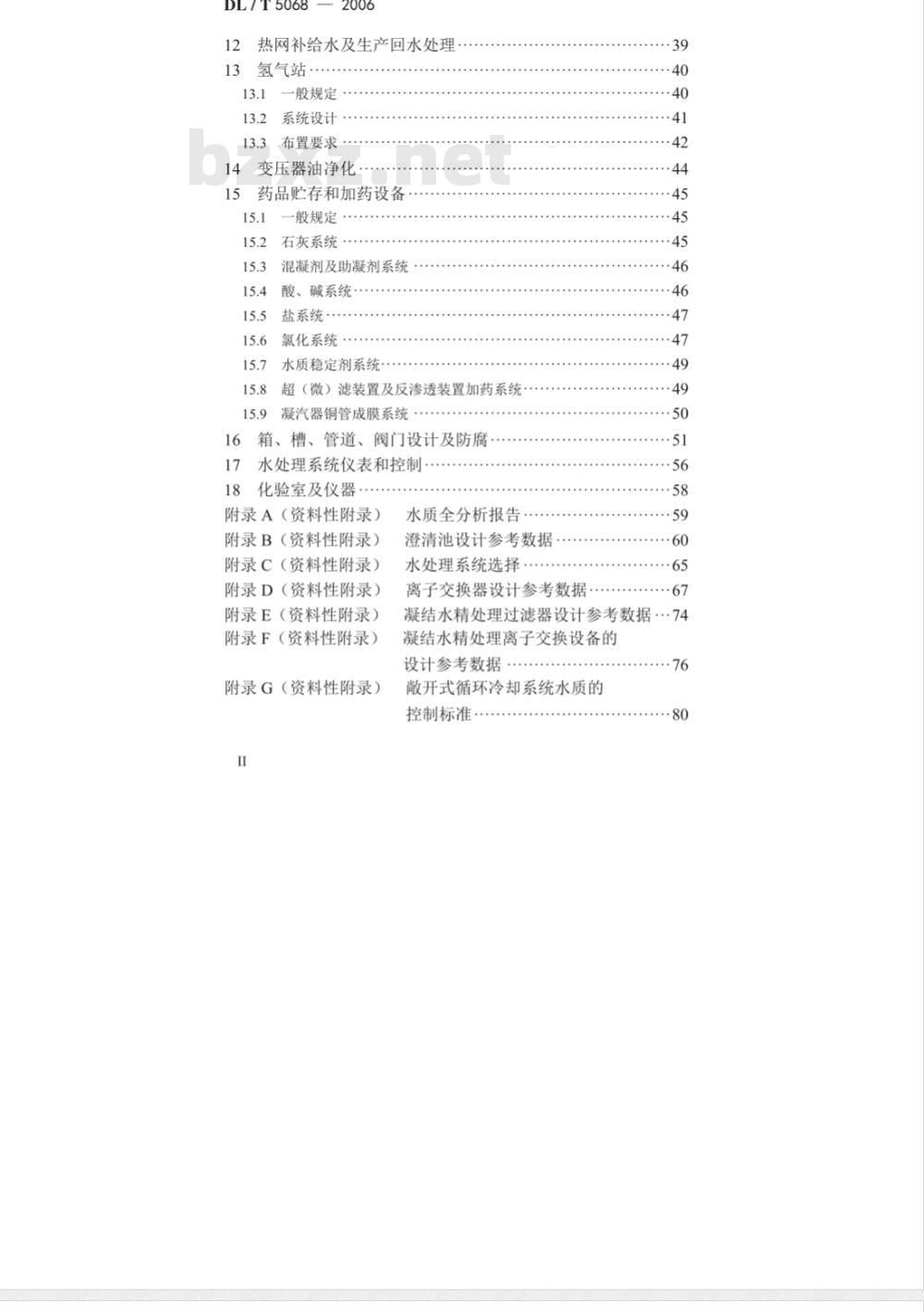

热网补给水及生产回水处理
13氢气站…
13.1一般规定·
13.2系统设计
布置要求
变压器油净化
药品贮存和加药设备
一般规定
石灰系统
混凝剂及助凝剂系统
酸、碱系统·
盐系统·
氯化系统
水质稳定剂系统
超（微）滤装置及反渗透装置加药系统凝汽器铜管成膜系统
箱、槽、管道、阀门设计及防腐水处理系统仪表和控制..
化验室及仪器
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（资料性附录）
附录G（资料性附录）
水质全分析报告
澄清池设计参考数据
水处理系统选择，
离子交换器设计参考数据
凝结水精处理过滤器设计参考数据···74凝结水精处理离子交换设备的
设计参考数据
散开式循环冷却系统水质的
控制标准·
··80

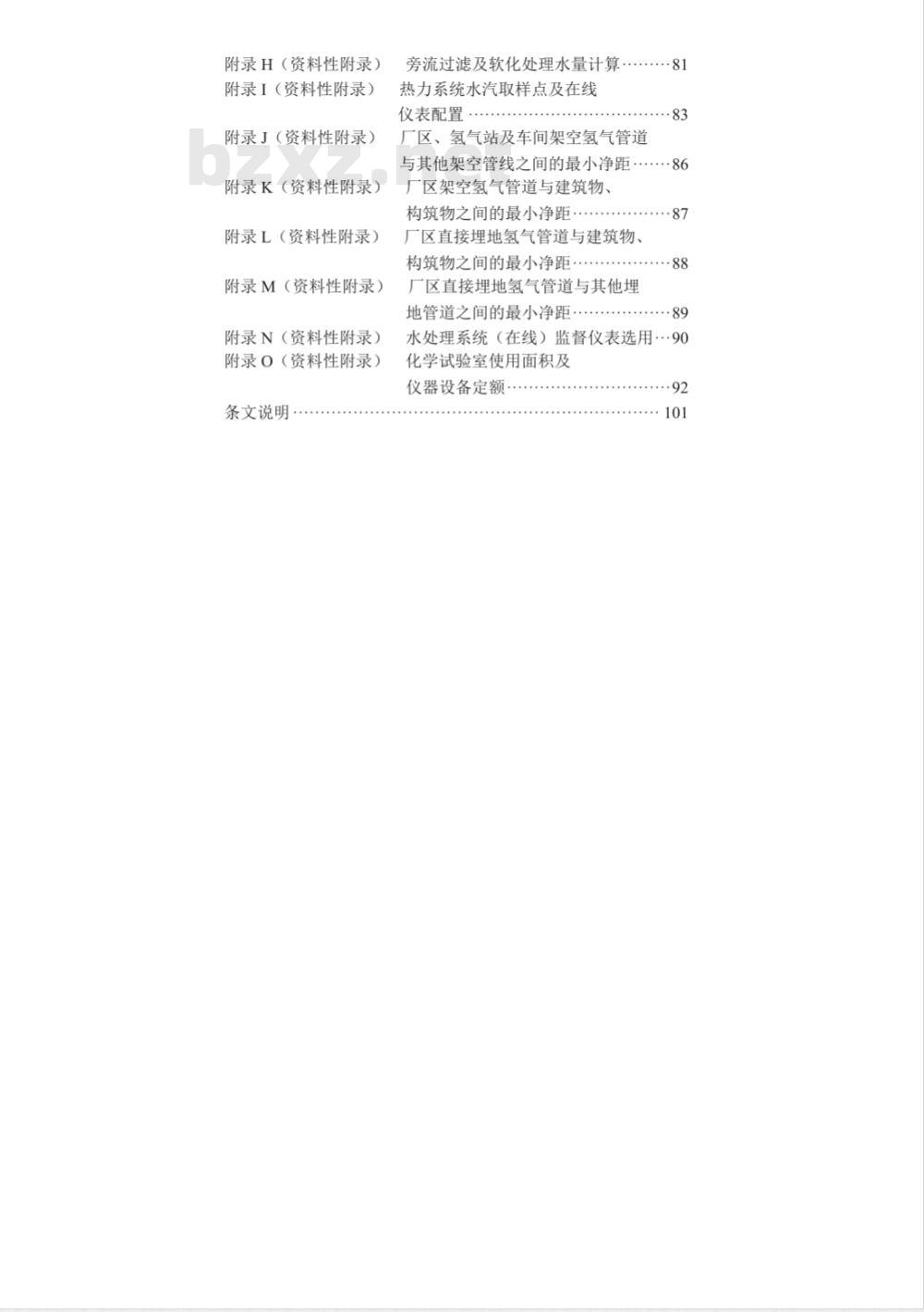

附录H（资料性附录）
附录I（资料性附录）
附录J（资料性附录）
附录K（资料性附录）
附录L（资料性附录）
附录M（资料性附录）
附录N（资料性附录）
附录O（资料性附录）
条文说明
旁流过滤及软化处理水量计算·.....··81热力系统水汽取样点及在线
仪表配置…．
厂区、氢气站及车间架空氢气管道..··83
与其他架空管线之间的最小净距…86广区架空氢气管道与建筑物
构筑物之间的最小净距······87厂区直接埋地氢气管道与建筑物、构筑物之间的最小净距···
..······88
厂区直接埋地氢气管道与其他埋地管道之间的最小净距.·
....···89
水处理系统（在线）监督仪表选用··90化学试验室使用面积及
仪器设备定额.·
DL/T5068—2
本标准是根据《国家发展改革委办公厅关于下达2003年行业标准项目补充计划的通知》（发改办工业［2003］873号文）的安排对DL/T5068一1996《火力发电厂化学设计技术规程》进行修订的本次修订主要对以下内容进行了修改和调整：标准适应范围改为125MW～1000MW级。原水预处理改为水的预处理，增加了利用循环水排污水、再生水、海水、矿井排水等水源的内容；增加了超滤、微滤、生物滤池等处理方案。
增加了水的预脱盐章节，主要内容为反渗透、海水淡化，取消了电渗析有关条文，增加了电除盐内容。取消了汽轮机油及油处理室、露天油库有关条文、本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录I、附录J、附录K、附录L、附录M、附录N、附录O均为资料性附录。
本标准自实施之日起，代替DL/T50683—1996。
本标准由中国电力企业联合会提出。本标准由电力行业电力规划设计标准化技术委员会归口并解释。本标准负责起草单位：山东电力工程咨询院。本标准参加起草单位：西北电力设计院、河南省电力勘测设计院、北京国电华北电力工程有限公司、西南电力设计院、中国电力工程顾问集团公司、广东省电力设计研究院。本标准主要起草人：胡廷谦、袁萍帆、陶逢春、张富礼、李承蓉、余乐、汤东升。
本标准1985年第一次发布，1996年第二次发布，本次为第二次修订。

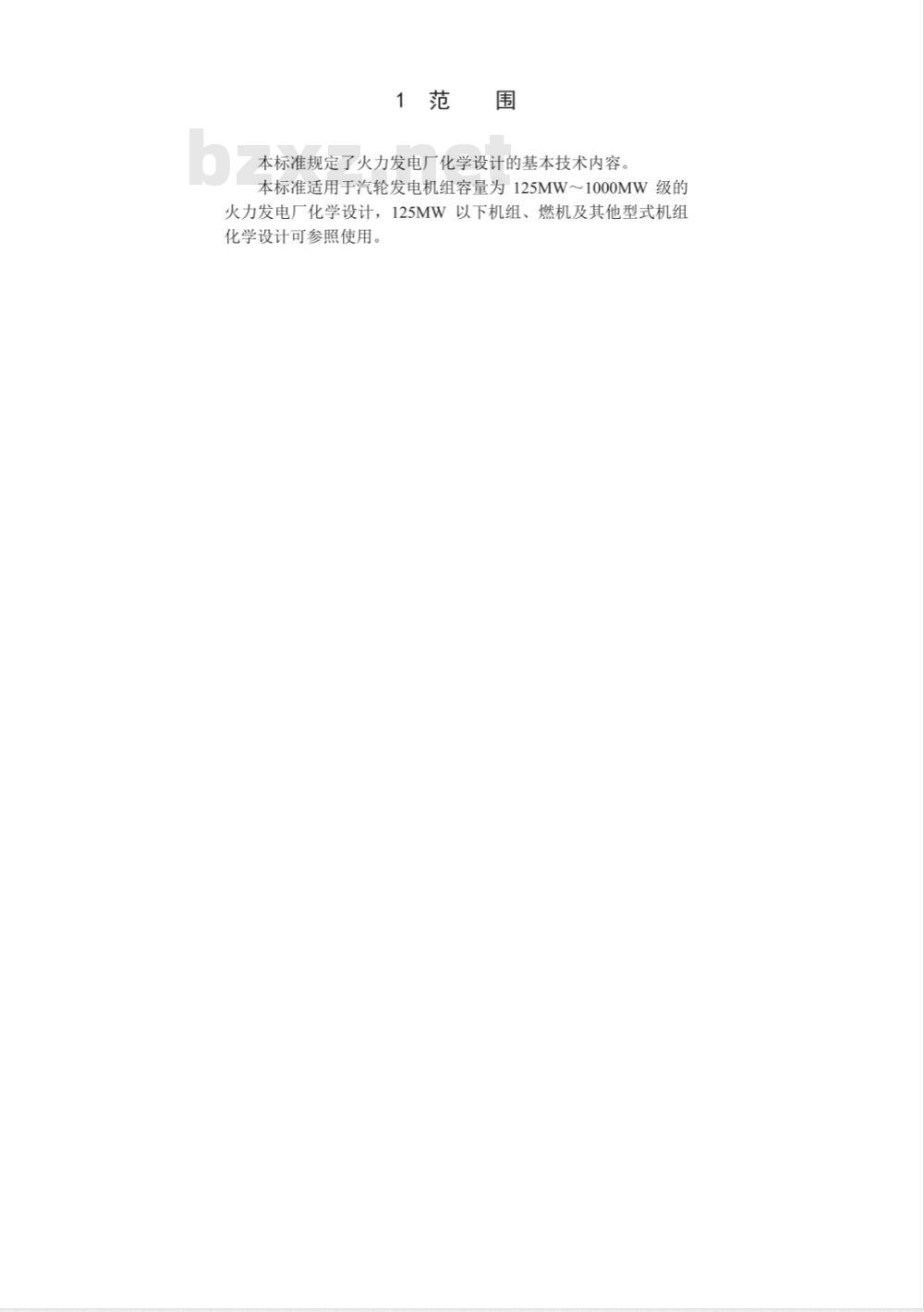

本标准规定了火力发电厂化学设计的基本技术内容。本标准适用于汽轮发电机组容量为125MW～1000MW级的火力发电厂化学设计，125MW以下机组、燃机及其他型式机组化学设计可参照使用。
DL/T5068—2
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50013
GB50061
GB/T6907
GB18918
GB50016
GB50046
GB50050
GB50177
DL/T502.2
DL/T712
DL/T912
DL/T5054
DL5053
HG/T20677
室外给水设计规范
66kV及以下架空电力线路设计规范锅炉用水和冷却水分析方法水样的采集方法城镇污水处理厂污染物排放标准建筑设计防火规范
工业建筑防腐蚀设计规范
工业循环冷却水处理设计规范
氢气站设计规范
火力发电厂水汽分析方法
品的采集
第2部分：水汽样
火力发电厂凝汽器管选材导则
超临界火力发电机组水汽质量标准火力发电厂汽水管道设计技术规定火力发电厂劳动安全和工业卫生设计规程高浊度水给水设计规范
橡胶衬里化工设备
3术语和定
下列术语和定义适用于本标准。3.0.1
还原性全挥发处理［AVT（R）]
(reduction)
all-volatile treatment
锅炉给水加氨和还原剂（又称除氧剂，如联氨）的处理。3.0.2
氧化性全挥发处理[AVT(O)]
all-volatiletreatment(oxidation)给水只加氨而不加除氧剂的处理。3.0.3
加氧处理（OT）
oxygenatedtreatment
锅炉给水加氧的处理。
直接空（干）冷（系统）
direct dry cooling (system)
以布置在厂房外的空气冷却的散热器代替布置在汽轮机下方的常规的水冷却的凝汽器。
间接空（干）冷（系统）
indirectdrycooling(system)
凝汽器仍布置在汽轮机下面，升温后的冷却水送入布置在自然通风塔进风口外侧四周或塔内的密闭冷却器，被冷却后再流回凝汽器重复使用。
混合式凝汽器
mixingcondenser
用于间接空（干）冷（系统），主要靠喷嘴将循环冷却水喷出，形成水膜与汽轮机排汽直接接触进行热交换，也称为喷射式DL/T5068—2006
凝汽器。
带混合式凝汽器的间接空冷系统也称为海勒式系统，3.0.7
号surfacecondenser
表面式凝汽器
用于间接空（干）冷（系统），与常规的凝汽器基本相同。带表面式凝汽器的间接空冷系统也称为哈蒙式系统3.0.8
深度处理
advancedtreatment
进一步去除常规二级处理所不能完全去除的污水中杂质的净化过程。
再生水
reclaimedwater，recycledwater再生水系指污水经适当处理后，达到一定的水质指标，满足某种使用要求，可以进行有益使用的水。3.0.10
flocculation
通常用机械、物理、
化学或生物的方法使小颗粒聚集成可分离的大颗粒的过程。
filtration
水通过多孔性物质层或合适孔径的滤网以除去悬浮微粒的过程。
ultrafiltration
介于微滤与纳滤之间的过滤，过滤精度一般在0.01um～0.1μm之间。
microfiltration
介于一般过滤与超滤之间的过滤，过滤精度一般在0.1um～4
1.oum之间。
waterpretreatment
水的预处理
对水进行深度处理前而进行的粗处理。3.0.15
造水比
gainoperationratio（GOR)
产水量和加热蒸汽量的比（kg/kg）。3.0.16
多级闪蒸淡化装置
multistageflash-typedistillationunit(MSF)
有多个单级闪蒸蒸发器串联而成的蒸馏淡化装置，其级可多达30级～40级，造水比可达10～14。根据装置的结构类型，可分为横管（短管）、长管和竖管等型式。为防止结垢，其盐水最高温度宜小于120℃。
明火地点flamespot
存在外露的火焰及赤热或赤热表面的场所。3.0.18
散发火花地点
sprayflakespot
指操作中的砂轮、电焊、气焊（割）、电锯或手锯、非防爆电气设施及开关、有飞火的烟窗等固定地点。3.0.19
瓦wethydrogen
在所处温度、压力下，水含量达饱和或过饱和状态的氢气。3. 0.20
electrodeionization
电除盐
在电渗析器的淡水室中装填阴、阳混合离子交换树脂，将电渗析与离子交换结合起来，去除水中离子含量并利用电渗析过程DL/T5068—2006
中极化现象对离子交换树脂进行电化学再生的方法6
4总则
4.0.1化学各系统的选择及其布置应按火力发电厂规划容量全面考虑，其设施应根据机组分期建设情况及技术经济比较，确定是分期建设还是一次建成。化学水处理工艺的设计应做到合理选用水源、节约用水、降低能耗、保护环境，并便于安装、运行、维修。
设计前应取得全部可利用水源的水质全分析资料，所需份数应符合下列规定：
地表水、回用水（再生水等）为全年逐月资料，共12份；地下水、矿井排水、海水为全年每季资料，共4份、对取得的水质资料进行分析、验证（分析误差满足要求），并提出设计水质和校核水质。
水质全分析报告格式参见附录A。4.0.3对地表水，应了解历年丰水期和枯水期的水质变化规律以及可能被污染的情况，取得相应的水质全分析资料；对受海水倒灌或农田排灌影响的水源，还应掌握由此而引起的水质变化情况；对石灰岩地区的地下水，应了解其水质的稳定性；对于再生水、矿井排水等回用水应掌握其原水的来源组成，了解其处理设施的情况；对于海水应了解海水取水方式及周边环境变化情况。
4.0.4设计热电厂时，应掌握供热负荷、回水量、回水水质、回水水温、外供化学处理水量和水质要求等资料。4.0.5设计时应掌握所选用的设备、材料（包括防腐材料）、药剂、填料等的供应情况（包括质量、价格、包装和运输方式等)。
