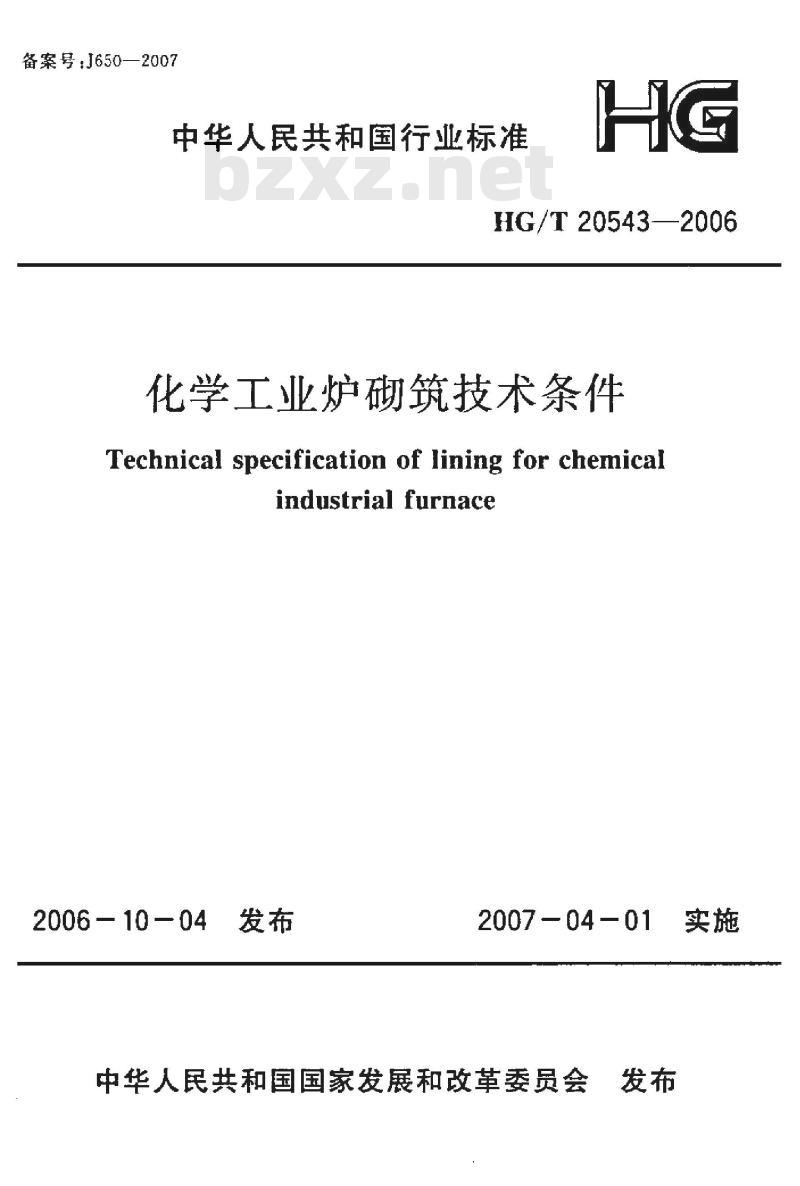

【化工行业标准(HG)】 化学工业炉砌筑技术条件

备案号：J650—2007
中华人民共和国行业标准
HG/T 20543—2006
化学工业炉砌筑技术条件
Technical specification of lining for chemicalindustrial furnace
2006—10—04
2007-0401
中华人民共和国国家发展和改革委员会实施

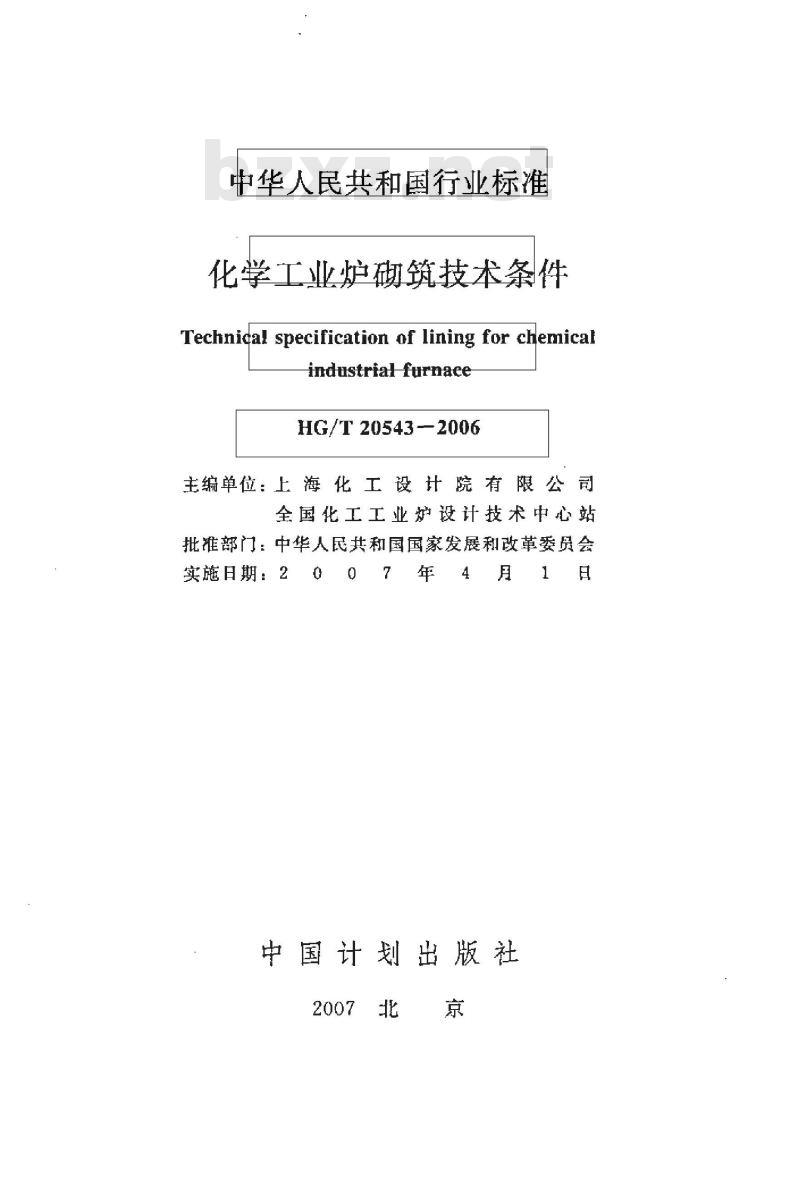

中华人民共和国行业标准
化学工业炉砌筑技术条件
Technidal specification of lining for chemicalindustrial furnace
HG/T20543-2006
主编单位：上海化工设计院有限公司全国化工工业炉设计技术中心站批准部门：中华人民共和国国家发展利改革委员会实施日期：2
中国计划出版社
2007北Www.bzxZ.net

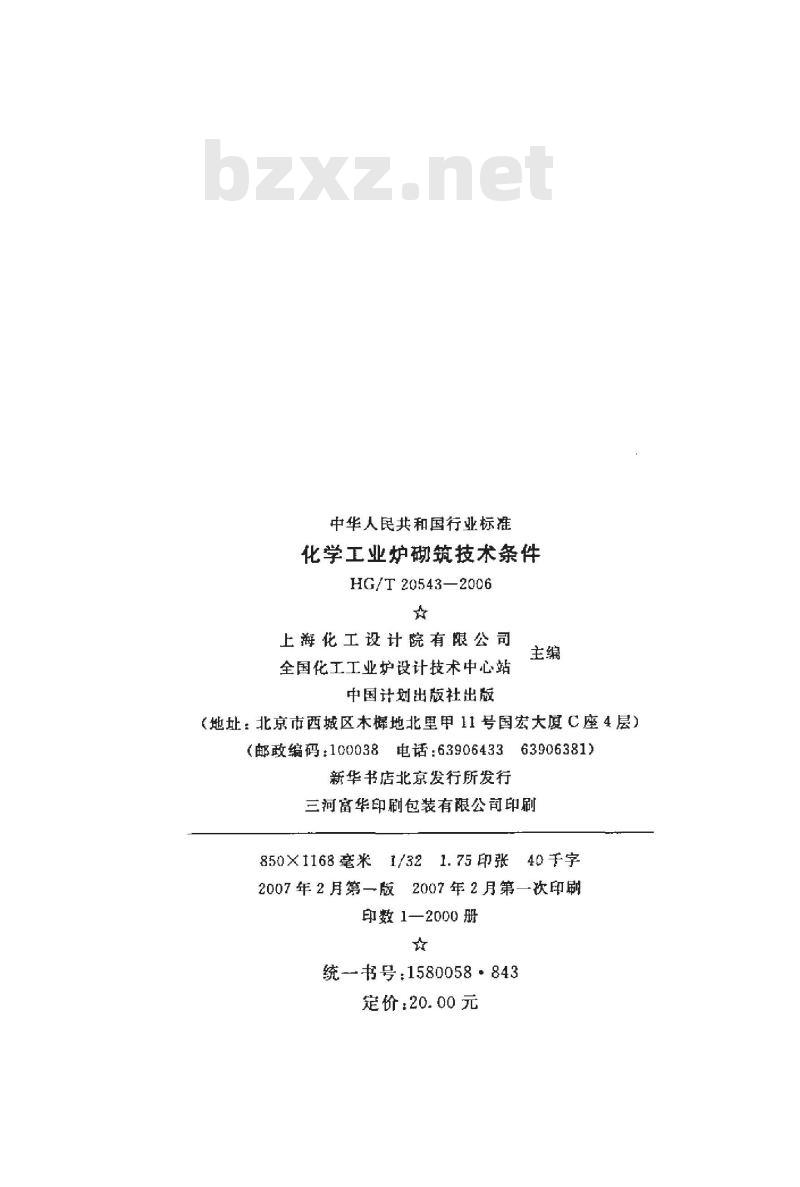

中华人民共和国行业标准
化学工业炉砌筑技术条件
HG/T20543—2006
上海化工设计院有限公司
全国化工工业护设计技术中心站中国计划出版社出版
（地址：北京市西城区木棍地北里甲11号国宏大厦C座4层）（邮政编码：100038电话：6390643363906381)
新华书店北京发行所发行
三河富华印刷包装有限公司印刷850×1168毫米1/321.75印张
40千字
2007年2月第一版2007年2月第一次印刷印数12000册
统书号：1580058：843
定价：20.00元
中华人民共和国国家发展和改革委员会公告
2006年第71号
国家发展改革委批准《管道式离心泵》等87项行业标准（标准编号名称及起始实施日期见附件），其中机械行业标准74项、化工行业标准13项：批准《JB/T9008.1一2004钢丝绳电动葫芦第1部分：型式与基本参数、技术条件》和《JB/T9008.2一2004钢丝绳电动葫芦第2部分：试验方法》2项机械行业标准修改单，现予公布，2项标准修改单自公布之日起实施，以上机械行业标准由机械工业出版社出版，化工行业标准由中国计划出版社出版。
附件：13项化工工程行业标准编号及名称中华人民共和国国家发展和改革委员会二〇〇六年十月四日

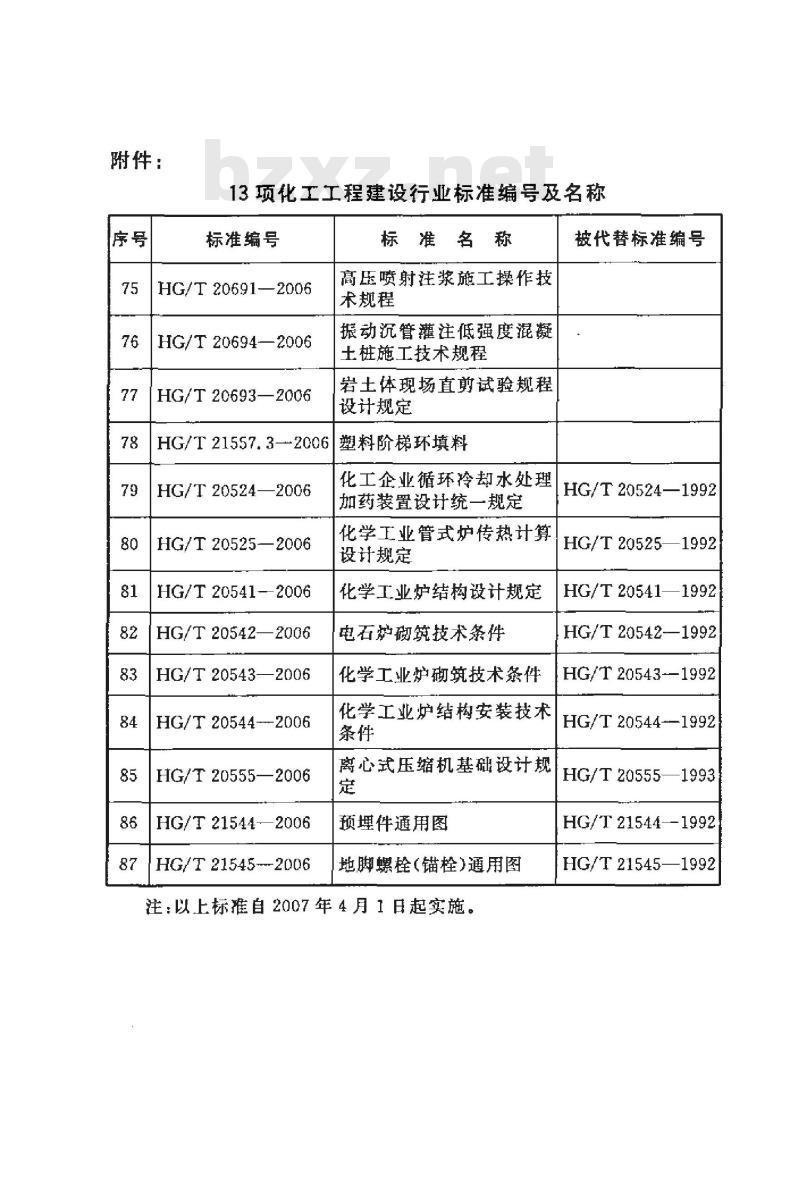

附件：
13项化工工程建设行业标准编号及名称标准编号
HG/T 20691—2006
HG/T20694—2006
HG/T 20693—2006
HG/T 21557.3--2006
HG/T20524—2006
HG/T20525—2006
HG/T 20541--2006
HG/T 20542—2006
HG/T 20543—2006
HG/T 20544--2006
HG/T20555—2006
HG/T 21544-—2006
HG/T 21545---2006
标准名称
高压喷射注浆施工操作技
术规程
振动沉管灌注低强度混凝
土桩施工技术规程
岩土体现场直剪试验规程
设计规定
塑料阶梯环填料
化工企业循环冷却水处理
加药装置设计统一规定
被代替标准编号
HG/T20524—1992
化学工业管式炉传热计算！
HG/T20525—1992
设计规定
化学工业炉结构设计规定
电石炉砌筑技术条件
化学工业炉砌筑技术条件
化学工业炉结构安装技术
离心式压缩机基础设计规
预埋件通用图
地脚螺栓（锚栓）通用图
注：以上标准自2007年4月1日起实施。HG/T20541—1992
HG/T20542-—1992
HG/T 20543--1992
HG/T 20544-1992
HG/T 20555—1993
HG/T21544--1992
HG/T21545—1992
本技术条件根据国家发展和改革委员会发改办工业【20041872号文和中国石油和化学工业协会中石化协科发［2004］155号文的要求，由中国石油和化工勘察设协会组织全国化工工业炉设计技术中心站编制。
本技术条件是在原《化学工业炉砌筑技术条件》（HG/T20543--1992）的基础上，根据多年实施取得的经验进行的修订。在编制过程中，编制组开展了专题研究，进行了比较广泛的调查研究，总结了多年来化学工业炉砌筑方面的经验，提出了征求意见稿，并以多种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，最后经审查定稿。本技术条件主要内容有：总则、砌筑前的准备工作、耐火砖砌体、耐火浇注料炉衬、耐火陶瓷纤维炉衬、冬期施工、工程验收和烘炉。
本技术条件修订的主要内容有；1.部分条文文字作了修改，使条文更简练。2.耐火陶瓷纤维炉衬因叠砌式模块使用逐渐广泛，故增加了叠码式模块节的内容。
本技术条件由中国石油和化学工业协会提出并归口。本技术条件的技术内容由上海化工设计院有限公司（地址：上海市肇嘉浜路807号，邮编：200032）负责解释。本技术条件主编单位、参编单位和主要起草人：生编单位：上海化工设计院有限公司全国化工工业炉设计技术中心站1
参编单位：中国石化集团宁波工程有限公司主要起草人：王三五詹抗陆振斌蒋自平乔桂芝郭文元
砌筑前的准备正作
耐火砖砌体
一般要求
炉墙··
耐火浇注料炉衬
一般要求
4.3施工要求
耐火陶瓷纤维炉衬
一般要求
层铺式
叠砌式
5.5折叠式模块
冬期施工
工程验收和烘炉
本技术条件用词说明
附：条文说明
（1）
（3）
（5）
（5）
（5）
（9）
1总则　
1.0.1本技术条件规定了一般化学工业炉窑衬里砌筑对材料、施工，检验和验收的要求。
1.0.2本技术条件适用于一般化学工业炉窑。1.0.3本技术条件中的化学工业炉窑衬里是由耐火砖、隔热耐火砖、耐火浇注料和耐火陶瓷纤维等的一种、两种或多种材料的复合结构形成的衬里。
设计有特殊要求时，应在设计文件中注明。1.0.4化学工业炉窑砌筑工程必须按详细工程设计文件施工。需变更时，必须敢得原设计单位的书面同意证明。1.0.5化学工业炉窑筑工程施工除满足本技术条件和设计施工图外，还必须符合国家现行的标准规范和规定。1.0.6相关标准：
下列标准中的条款，通过本技术条件的引用而成为本技术条件的条款。本技术条件出版后引用下列标准时以最新版本为准。硅酸盐水泥、普通硅酸盐水泥GB175铝酸盐水泥GB201
工业磷酸GB/T2091
普通磨料白刚玉GB/T2479
高铝砖GB/T2988
高铝质耐火泥浆GB/T2994
普通硅酸铝耐火纤维毡GB/T3003，粘土质隔热耐火砖
GB/T3994
GB/T3995
高铝质隔热耐火砖
硅藻土隔热制品GB/T3996
工亚硅酸钠
GB/T4209
GB/T8923
涂装前钢材表面锈蚀等级和除锈等级膨胀珍珠岩绝热制品GB/T10303
定形耐火制晶抽样验收规则GB/T10325粘土质耐火泥浆GB/T14982
绝热用硅酸铝棉及其制品GB/T16400GB/T17431.1
轻集料及其试验方法第1部分：轻集料工业氟硅酸钠HG/T3252
膨胀蛭石JC/T441
粘土质和高铝质致密耐火浇注料YB/T5083粘土质耐火砖YB/T5106
优质高铝矾土熟料YB/T5179
硬质粘土熟料YB/T5207
2碰筑前的准备工作
2.0.1化学工业炉窑的砌筑，应在炉子基础、炉体钢结构和有关设备安装完毕，并检查合格，签订工序交接证明书后，才可进行施工。工序交接证明书的内容如下：1炉子中心线和控制标高的测量记录；2隐蔽工程验收记录；
炉内管子和炉壳等的验收记录：炉子钢结构，锚固件和托砖板等的位置尺寸，焊接的质量4
检查记录；
转动的窑或炉子的可移动部分的试运转记录。5
定形耐火制品抽样验收应符合GB/T10325的规定。2.0.2
化学工业炉窑砌筑材料（包括制品）应有出厂合格证和耐2.0.3
火材料检测中心检测报告。没有合格证的耐火制品以及过期的耐火浇注料不能验收和使用。
2.0。4材料仓库及通往仓库的运输道路，应在砌筑材料进厂前建好。
2.0.5装卸砌筑材料时，应轻拿，轻放，并耳且防止雨淋。运输和保管砌筑材料时，应预防受潮，易受潮变质的砌筑材料不宜直接放在地面上。
2.0.6砌筑材料放置在仓库内，放置前要打扫于净。按其类别、型号，牌号、规格等级和码筑顺序堆放，应设置标志，避免混淆。2.0.7需要密封保管的耐火浇注料、耐火泥等，在使用时才能开封。有防冻要求的耐火材料，应采取防冻措施。有时效要求的耐火材料，应验明其生产日期。
2.0.8砌筑前对与砌体接触的金属表面应进行清理，使表面无油污、铁锈及其他污物。其除锈等级应不低于GB/T8923规定的St2 级。
